Fokker Dr1

[Irek M]

We wspomnianej publikacji znajduje się cały przekrój maszyny - jesli to nie pomoże to chyba już nic ;D :!:

Ponieważ to jest w PDF to nie mam pojęcia jak skopiować obrazek, ale widać na nim że, zarówno z boków jak i z góry - jest sklejka trójkątna nadająca te charakterystyczne profile.



Podaj maila to spróbuję przesłać całosć.

[Janek]

Wielkie dzięki dla Fokkera za pomoc przy budowie.. Fokkera



Teraz wszystko jasne, szpachla już schnie.

[pacek]

no nie ja jeszcze nie ulotniłem swojego sprzęta a tu nowe wyzwanie, kto zrobi bardziej makietowy sprzęt do rozwałki :mrgreen:

[Janek]

Dziś Arek zasiał ziarno wątpliwości czy aby promień maski nie jest i u mnie za mały (podobnie jak w jego Camelu).



Po szybkich pomiarach i przyjrzeniu się rysunkom okazało się że faktycznie jest zbyt kanciasta.

Należy to poprawić.

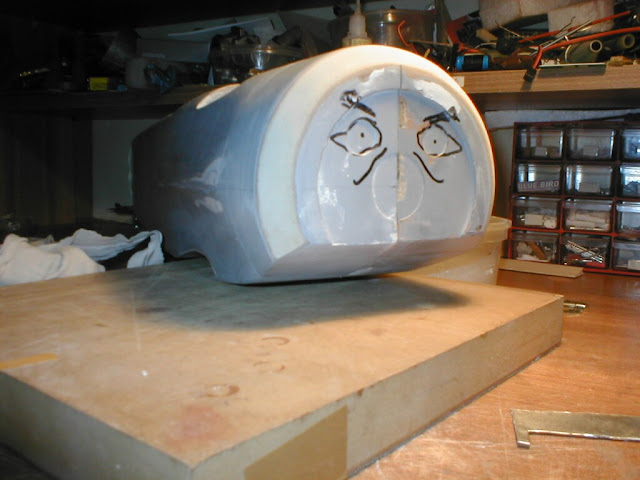

Szybko zrobiłem przyrząd (ta blacha aluminiowa na zdjęciu) w celu kontroli krzywizny.



Następnie wykreśliłem na kadłubie okręgi po których należało zciąć nadmiar aby zmienić krzywiznę. Po tej czynności w ruch poszła szlifierka taśmowa i po 5 miunutowej pracy a następnie 5 minutowej obróbce podrównującej papierkiem wyszło coś takiego.

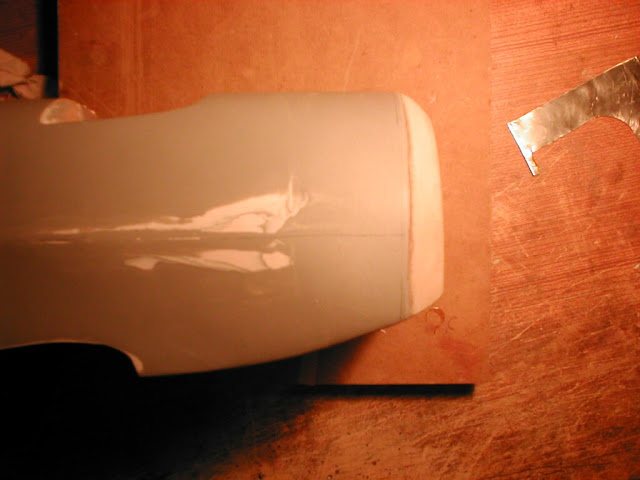

Kadłub i 'przyrząd' z blaszki'





Oczywiście wyobli się ją jeszcze trochę na kantach i zrobi na glans, ale zcięcie wydaje mi się że już jest prawidłowe.

Zostało zdjęte około 4 mm i kadłub jest JESZCZE bardziej aerodynamiczny . Więc będzie jeszcze szybszy i doskonalszy :mrgreen:



Opis tej dość prozaicznej czynności umieszczam głównie dlatego że Arek ma ten sam dylemat i w sumie polecam tą metodę zamiast odrąbywania przodu w celu wytoczenia kolejnego.

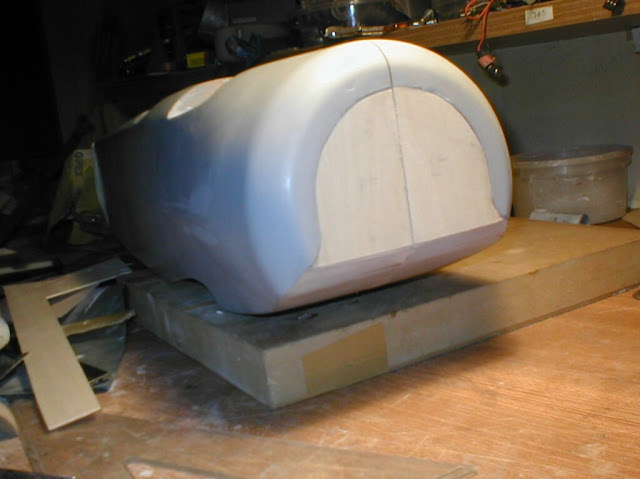

Tu widać poprawiony bok i wyobloną maskę. Z malunku przodu można wywnioskować który pilot będzie zasiadał w nowej wersji (jeśli dam radę kamufażowi). Inicjały WV :>

[Irek M]

Inicjały WV

hmm... albo Werner V, albo Volks Wagen :?: :mrgreen:

[Janek]

hehe, ten pierwszy, tylko miał takie mazaje na samolocie (fabryczny kamuflaż) że obawiam się że będzie problem. Ale to na razie dość odległe plany.



Teraz poprawiam maskę która okazuje się że miała na dole fantazyjne podcięcia.

[Irek M]

Ale z czym ma być problem? To był prosty wzór:



a moja wersja wyglądała tak:

[pacek]

Kadłub i 'przyrząd' z blaszki'

a jak rozmawialiśmy o blaszcze to ktoś mówił że to bez sensu :shock:

[Janek]

Hehe, 'twarz' jest oczywiście łatwa, Fokker na którym latał Voss, (w którym miał angielski silnik ), miał chyba fabryczny kamuflarz Fokkerów Dr1

i obawiam się że jest on dość skomplikowany zwłaszcza gdy chciało by się go zrobić w formie.



Coś w tym rodzaju,



http://wp.scn.ru/en/ww1/f/416/59/0/31



http://wp.scn.ru/en/ww1/f/416/59/0/31_b1



kolory niekoniecznie takie same, muszę jeszcze poszukać,

w każdym razie chodzi o pionowe mazaje pędzlem które były fabrycznym kamuflarzem. Modelarze plastikowi robią taki kamuflarz aerografem

przez grzebień lub przez odpowiedni szablon.



Póki co przerobiłem zrobiłem mu 'fejs-lifting' (niemal dosłownie).



Rant jest ledwo wyczuwalny i maska ma bardziej fantazyjny kształt.



[Janek]

że to bez sensu

Sory, ale na moją obronę zdradzę że do tej pory jej nie użyłem :mrgreen:

[Irek M]

Fabryczny to on raczej nie był, bo co to znaczy "fabryczny"? Gdzieś pisali, że te pionowe "rozmazy" to były wykonane przez ruchy pionowe zamoczonych w farbie ...szmat. Werner nie latał na jednym egzemplarzu; ta z mojej fotki jest jednolicie ciemnozielona od góry.

[Janek]

czołem



W monografii o Dr1 (od Ciebie) jest opis w rozdziale 'colours and markings'



"....production DR1 Triplanes left the factory in a distincive camouflage scheme which merits detailed description. The upper surfaces were painted with a dark-coloured dope applied by brush to achieve a streaky effect. The streaking on all three wings was painted at a slight angle to the wing ribs while the angle was more acute on the fuselage upper decking and horizontal tail surfaces as is ilustrated in several od the colour plates. The streaks were vertical on the fuselage sides...."



Z tego wynika że samoloty opuszczające fabrykę były malowane w ten właśnie kamuflarz przy pomocy pędzla w taki oto precyzyny sposób:



http://www.fajga.pl/modele/fokker_dr_1_eduard_35.jpg



Sporo na ten temat było roztrząsane w tym temacie.



http://www.pwm.org.pl/viewtopic.php?f=12&t=4283&st=0&sk=t&sd=a&sid=622a99850d0db857f9159686bde644b4&start=60



Ty mówisz chyba o przedprodukcyjnej wersji f1 na której latał Voss.

http://www.modelarstwo.org.pl/forum/viewtopic.php?t=30160&highlight=werner



Ja myślałem o późniejszej produkcyjnej wersji .

[Janek]

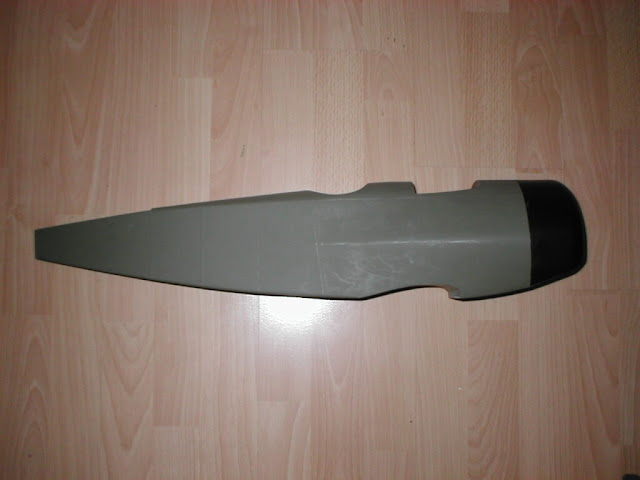

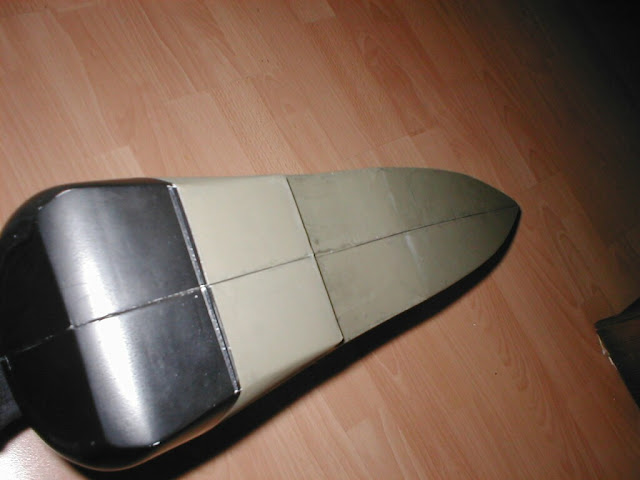

Działanie trwają chociaż mniej intensywnie, kadłub prawie gotowy do "oszmacenia". Trzeba będzie jeszcze poprawić miejsca pod skrzydła aby wmontować ciut inny profil.







[ecik]

Widzę na zięciach, że już w domu ćwiczysz atak na baloniki. :mrgreen: Ćwicz ćwicz, przyda się na sezon.

[Janek]

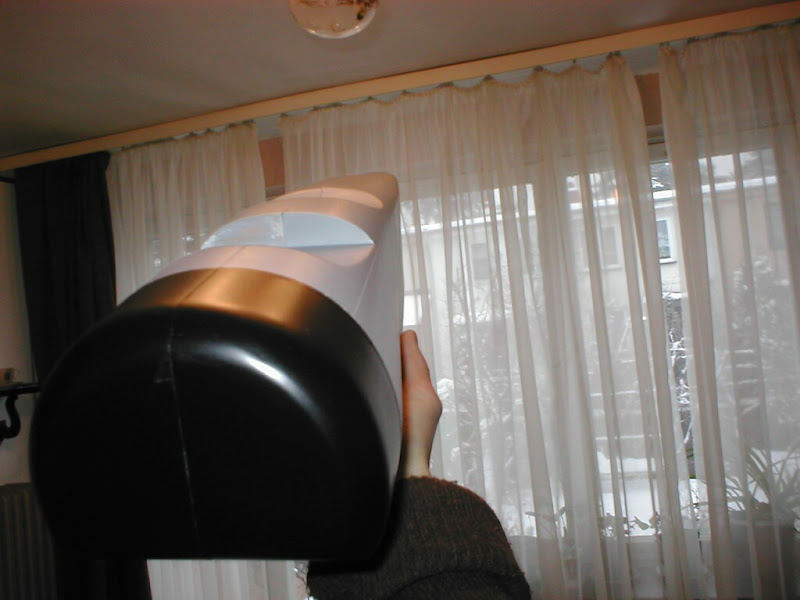

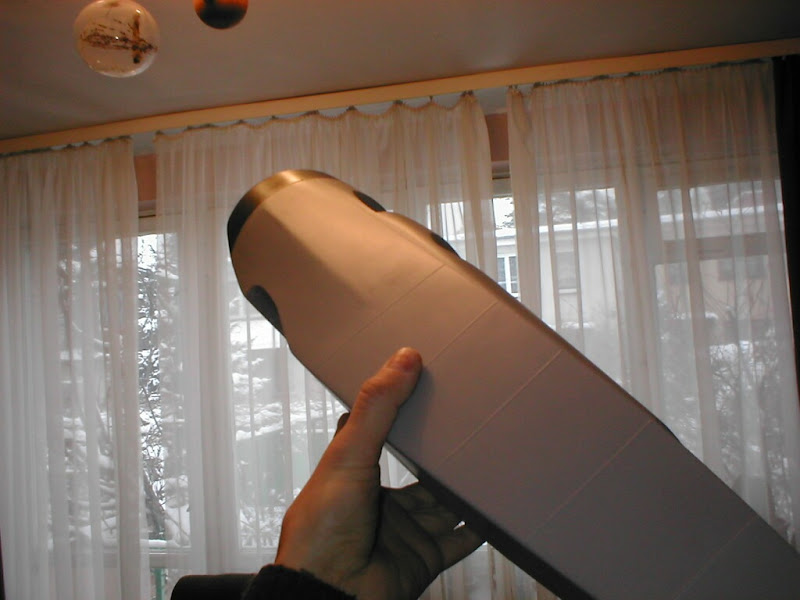

Balony balonami, a w międzyczasie (czyli dziś) udało mi się "oszmacić" kopyto.



Teraz muszę dodać jakieś bajery, typu wlew paliwa i może rury wydechowe.



Jak to zwykle bywa na zdjęciach wygląda to gorzej niż w rzeczywistości (to tak a'propos określania moich modeli przez konkurencję jako "trupowate")

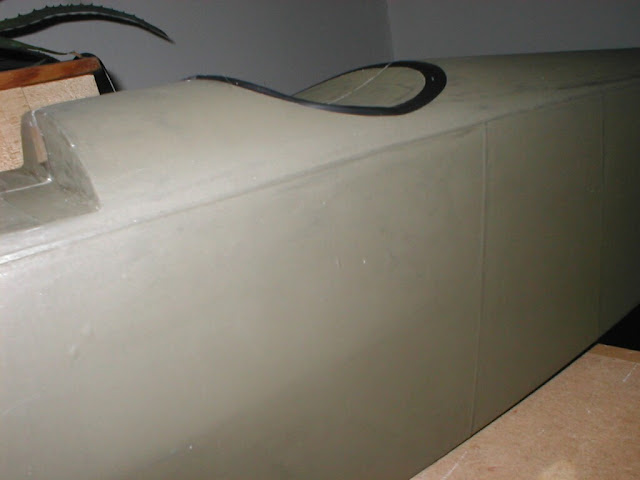

Oszmacone jest wszystko, nawet wnętrze kabiny i miejsca skrzydeł.





Teraz tylko trzeba wyżebrać trochę żelkotu u "Angoli"

[ecik]

A mówiłem od razu obszmacić kopyto. Coś to kopyto żelkotu chce na drugim zdjęciu. :mrgreen:

[Janek]

Mówiłeś i racje miałeś.



Teraz jeszcze wymyśliłem bajer totalny - aluminiowe atrapy rur wydechowych :shock:

oczywiście tylko na kopyto..







EDIT



Cud makietyzacji pt. rury wydechowe został wdrożony (ale nie wklejony, planuję wetknięcie na silikon aby wylazło w razie czego).

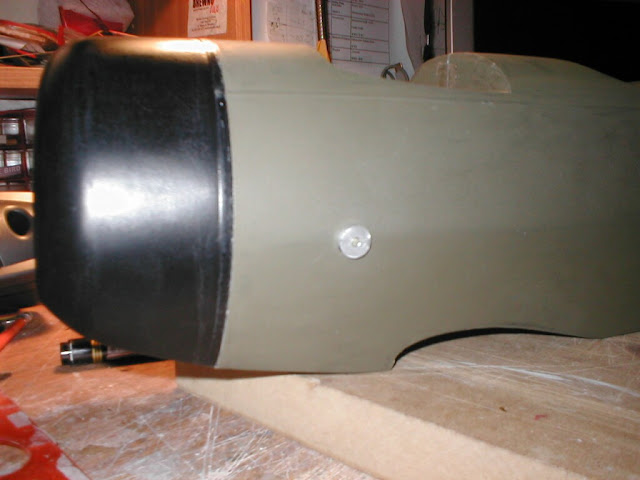

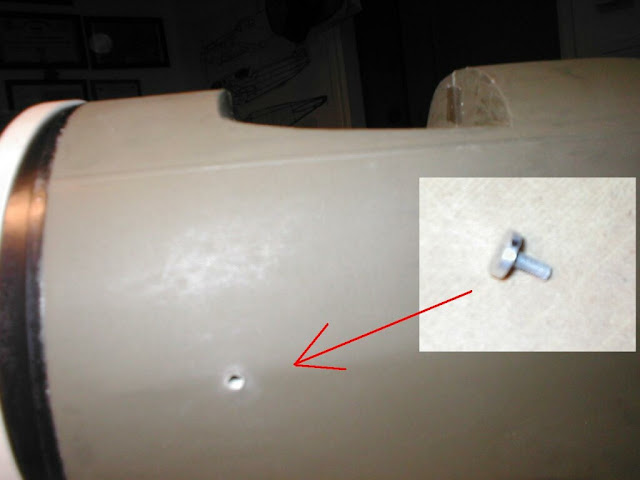

1. został wywiercony otworek i w niego wpasowana imitacja rury składająca się uciętej śruby i kawałka nagwintowanej tulejki alu.



2.

Oczywiście planuję środek rozwiercić na gotowo.



Powinna być minimalnie mniejsza (o jakieś 1,5 mm) ale trudno, nie jest to chyba jedyna odchyłka w tym modelu



Oczywiście są dwie takowe

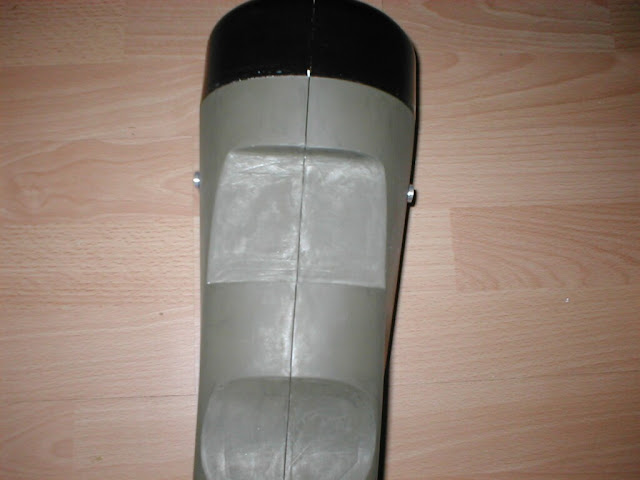

Jeszcze nakładka którą doklei się do gotowca







more EDIT



Dziś kontynuacja szału 'makietyzacji'.





Kabina dostała miękką wyściółkę (taśma dwustronna + izolacyjna) aby pilot sobie łba o burtę nie uszkodził.

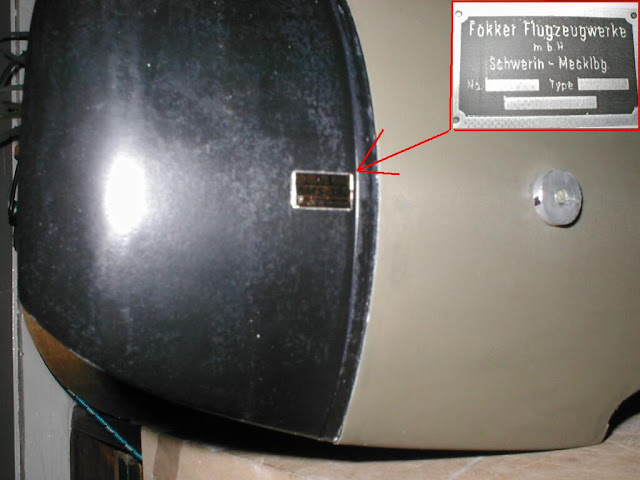

Z przodu została dodana fabryczna blacha z numerem seryjnym i typem (może by ją druknąć i zasadzić do formy?) Na razie jest zrobiona z blaszki z serwa Bluebird

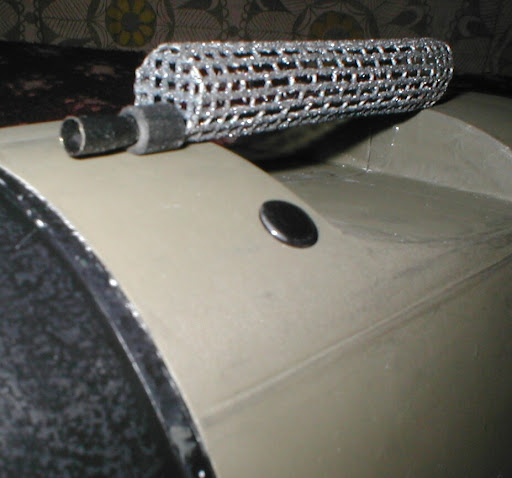

No i jeszcze korek wlewu paliwa (pinezka), giwera z siatki do szlifowana tynków dodana dla dekoracji



Ogólnie konkurencja została makietowo znokautowana.

[ecik]

No z tą tabliczką znamiononową producenta to dałeś ognia. :shock: Ciekaw jestem gdzie znajdziesz malutkie wybijaki, aby oznaczyć każdy „samolot”. :mrgreen:

[utopia]

laserem wybije... takim malutkim :wink:

pozostaje jeszcze fototrawienie - mikrodruk znany był już w ub stuleciu

[Janek]

heh, faktycznie trzeba wpisać datę produkcji, numer seryjnyi typ (na co są przewidziane 3 pola na tabliczce)

Wybijaki znajdą się w Gimpie :mrgreen:
