Edge 540 2200mm -Projekt Piotra-relacja

[Jurek46]

Witam . Formy kabinki i mordki przekazałem Piotrowi i z tego co wiem są one w jego posiadaniu.

[Krzysiek M]

Jaka jest planowana waga Edka do lotu ?

[piotr]

Jak najniższa.

[Krzysiek M]

A to ciekawe , to kibicuję !

[piotr]





no i wczoraj otrzymałem rysunki kabinki do wyfrezowania pod CNC:





[piotr]

Dziś otrzymałem kilka fajnych fotek, niestety sam nie umiem jeszcze tak rysować, ale dziękuję za pomoc.













Jeszcze trochę i doczekam się mordki

[Osa]

Piotruś przerażasz mnie tymi ażurami. W pozytywnym tego słowa znaczeniu. Mówiłeś, że tylko coś dłubiesz a tu proszę..... no no.

[Andrzejek5456]

Cześc PIOTRZE dawno nie mieliśmy okazji pogadać YAK 55 od ciebie ma się dobrze  chociaz ten EDZIO zapowiada się równiwez świetnie  .Kiedy przewidujesz dostepnosć puzli kit ???  pozdrawiam Andrzej

[piotr]









[semp]

Trochę z innej beczki.Buduję Edga starszej wersji i chciałbym pokazać kilka fotek. Aktualnie produkuje się forma do maski, bardziej smukła w porównaniu do poprzedniej wersji.Silnik do napędu to 3W 55i, trochę ciężki, ale damy radę.

[Grabcio]

Fajnie, że kończysz ten model. Ja wrócę do Edga od nowa, ale dopiero za jakiś czas  (mam nowy "tartak" od Piotra). Teraz chwilowo wróciłem do śmigłowców i muszę skończyć półmakietę śmigłowca Bell-222, którą dostałem od żony dość dawno temu. Jeśli jej nie skończę to będę miał chyba dożywotni szlaban na wydatki modelarskie  .

[piotr]

[piotr]

elementy lotki







i cała lotka













[Grabcio]

Piotrze , z czego robisz oś zawiasu lotek - jakaś rurka / pręt mosiężny? I drugie pytanie - jak przygotowujesz otwory w sklejkowych zawiasach w skrzydłach i lotkach? Nie można ich zwyczajnie wywiercić prostopadle, a w całym płacie czy lotce jest utrudniony dostęp.

[rafał .k]

Zawiasy tego typu można przewiercić specjalnie do tego zrobionym wiertłem z pręta

[piotr]

Wszystko pięknie i ładnie wyszło, ale trzeba będzie zrobić poprawkę w lotkach, generalnie chodzi o nakładki sklejkowe, niestety nie przewidziałem że lotka jest pod kątem i trzeba dać luz. Walczyłem z tym cały dzień, metodą prób i błędów. Trzeba będzie dokonać korekty. Pokażę to na zdjęciach:









[Grabcio]

No właśnie. Zawiasy nie są prostopadłe do krawędzi skrzydło / lotka. Trudno to osiowo powiercić i dobrze spasować. Chyba u siebie pozostanę jednak przy zawiasach kołkowych.



Edycja:

Piotrze, a czy nie warto byłoby troszkę zmienić konstrukcję zawiasu? Nawet w wyciętych zestawach przy odrobinie pracy dremelem można uzyskać zawias prostopadły do krawędzi skrzydło - lotka. Całość powinna być łatwiejsza do spasowania i nic nie powinno trzeć. Teraz jest jak na rysunku poniżej:

Ja bym poszedł raczej w tym kierunku:

[semp]

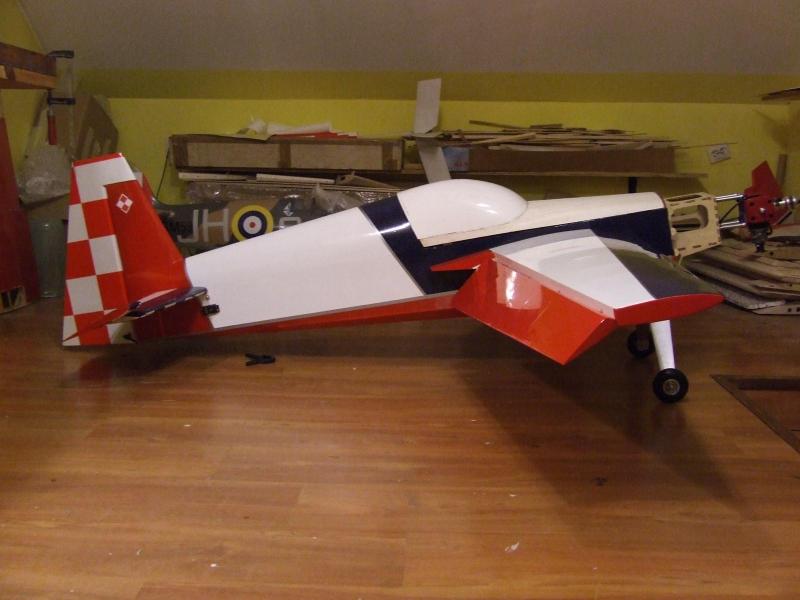

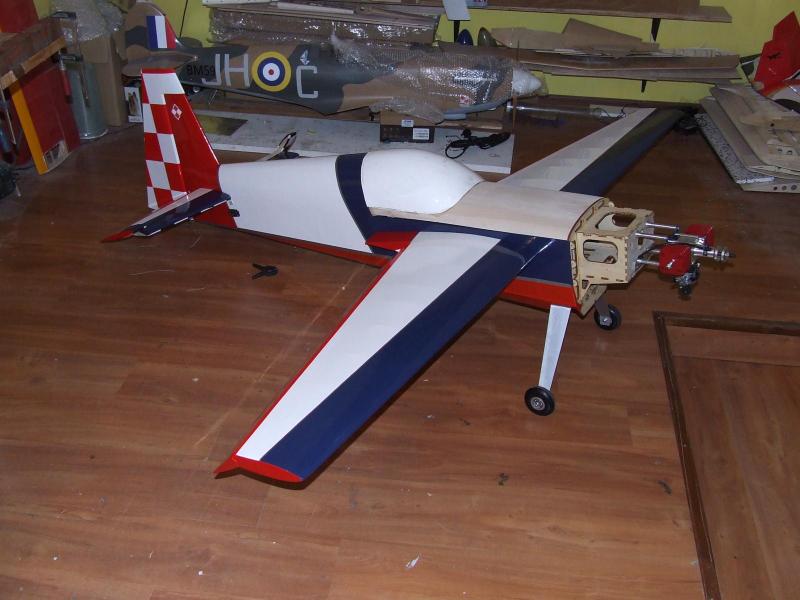

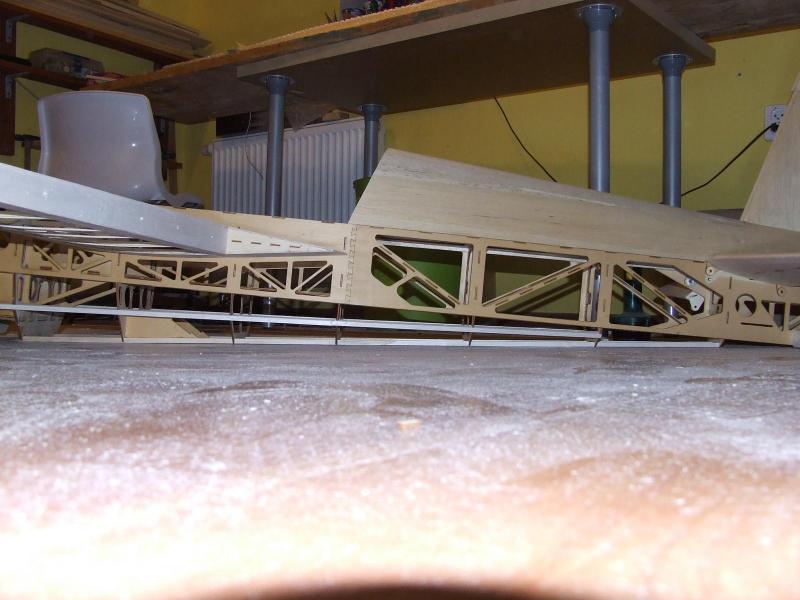

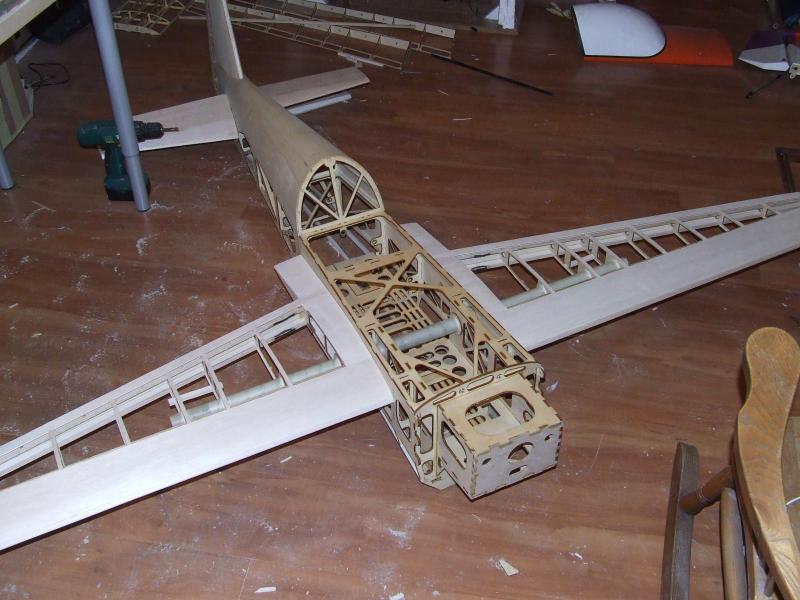

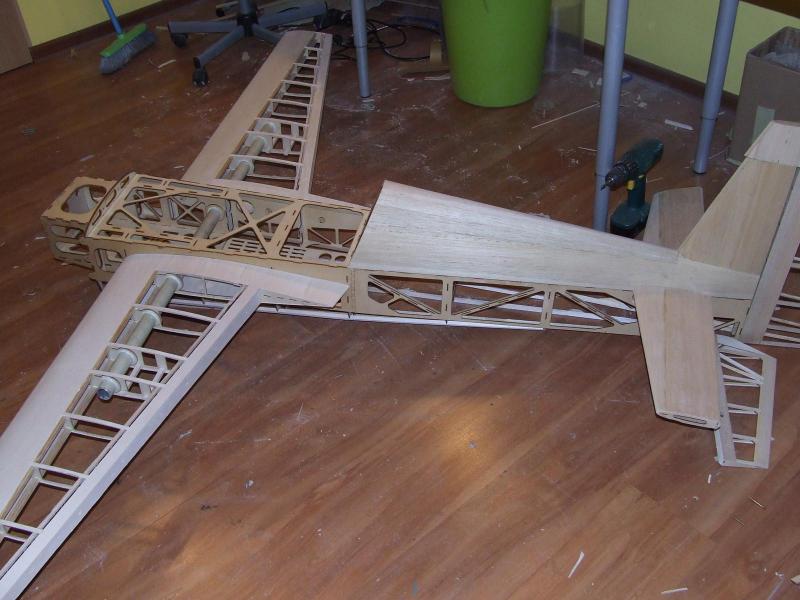

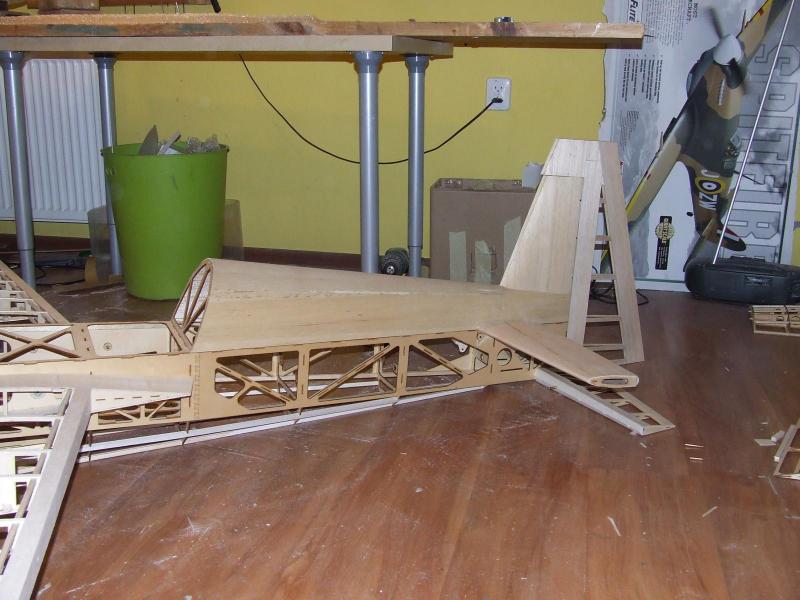

Fotki z postępów prac na poprzednią wersją i zdjęcia kopyta do formy maski tego Edga.Jak na razie planowana masa po dodaniu wszystkich składników to około

7,7 kg z silnikiem crrc 55 ii (bez paliwa)

[semp]

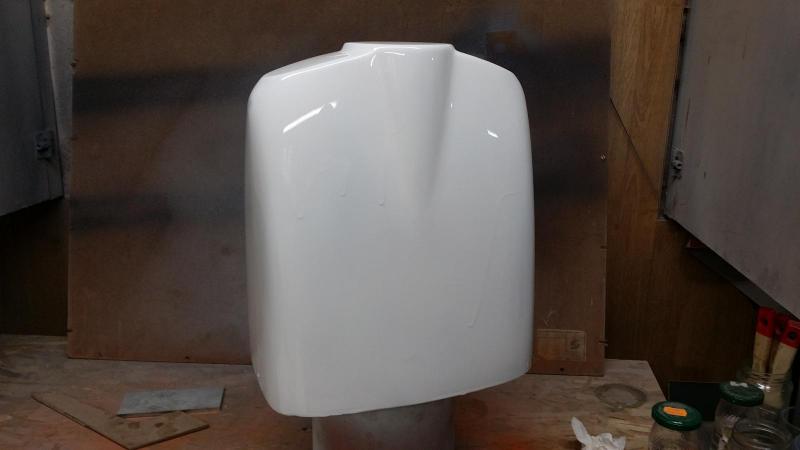

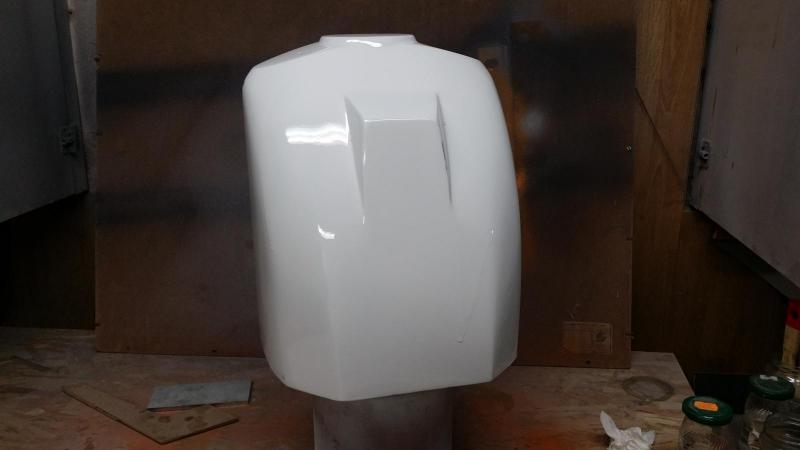

kopyto do maski

[rafał .k]

Nono coś jednak się dzieje
