Madman 1150mm Relacja

[mr.suchy]

Przemo podzielisz się plikiem pod laser?



Wysyłane z mojego WT19i za pomocą Tapatalk 2

[przemo]

Pewnie że się podziele ale najpierw wytne to sam i zobaczę w rzeczywistości czy będzie to wszystko pasować tak jak na zdjęciach plik oczywiście zamieszczę w formacie pdf więc typowo pod domowy laser jutro wracam z wczasów w poniedziałek mam plan wybrać się po balsę więc coś będę tworzył o czym napiszę na forum i popre to zdjęciami

[przemo]

Wypoczynek i po wypoczynku więc jak tylko wróciłem to zamówiłem materiał i w przyszłym tygodniu czekam na przesyłkę a między czasie poprawiłem jeszcze jedną wręgę za skrzydłem

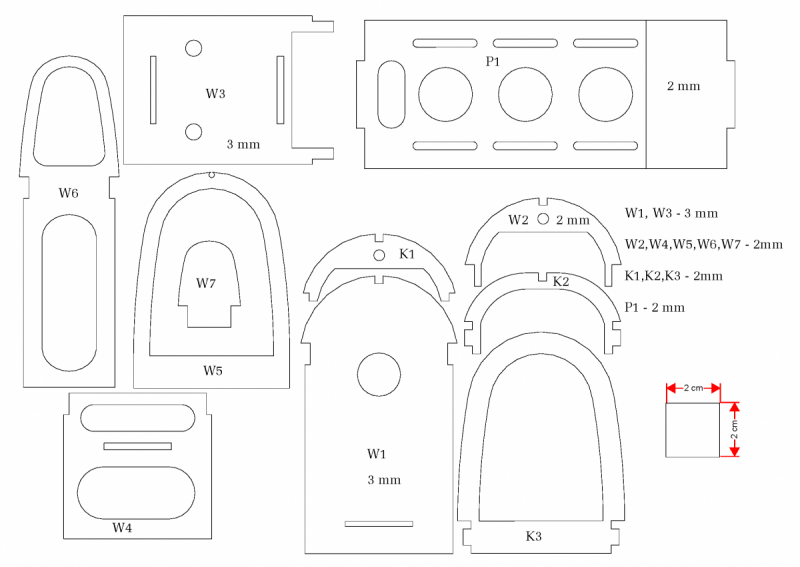

i w sumie przygotowałem sobie już pliki w pdf do druku na kartce A4. Prawie na jednej kartce zmieściły mi się wszystkie prócz półki na odbiornik. Zaraz w poniedziałek muszę jeszcze uzupełnić tusz w drukarce i zakupić papier przylepny do druku i zaczynam walkę laubzegą



CDN ...





[Francka]

Krotki filmik kolegi Mateusza w czwartek dostał plany w niedziele oblatany "Madman" z Rudy Ślaskiej .





[przemo]

Krotki filmik kolegi Mateusza w czwartek dostał plany w niedziele oblatany "Madman" z Rudy Ślaskiej .

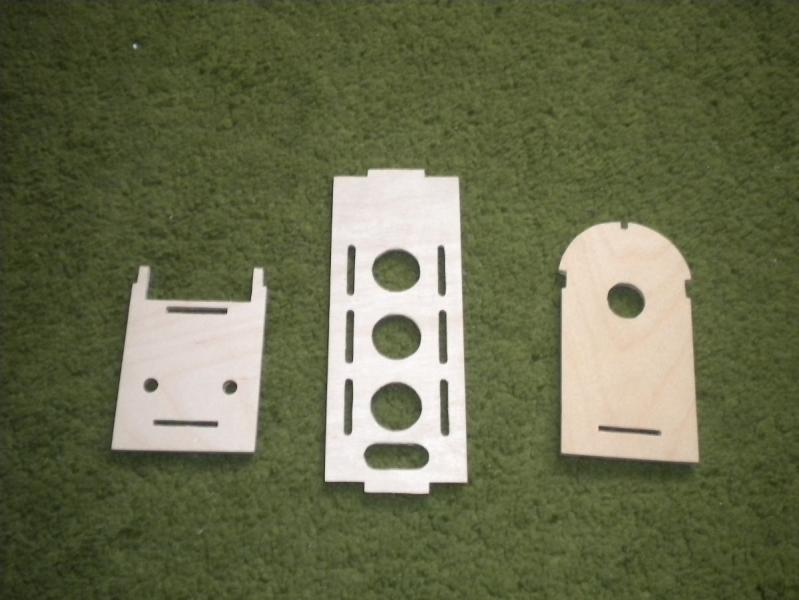

Gratuluje z powodu udanego oblotu i szybkiej budowy modelu a w moim przypadku niestety ta budowa raczej się rozciągnie w czasie i powodu brakujących funduszy na modelarstwo więc budowa raczej rozciągnie się w czasie Wręgi przeniosłem do pdf i zmieściły mi się na dwóch kartkach A4. Do ich wycięcia kupiłem sobie w sklepie papierniczym kartki do zadruku samoprzylepne (wziąłem całe 4 sztuki jak by przypadkiem coś nie poszło a koszt wyszedł 3.20 PLN za wspomniane 4 sztuki), na którym drukuje wręgi potem wycinam z naddatkiem nożyczkami i przyklejam na sklejkę a potem uruchamiam domowy laser tzw "laubzeger" i jedziemy wzdłuż linii:P i bez emocji i na spokojnie udało mi się wyciąć 3 elementy kadłuba po czym stwierdziłem że na dzisiaj dość nikt mnie nie goni

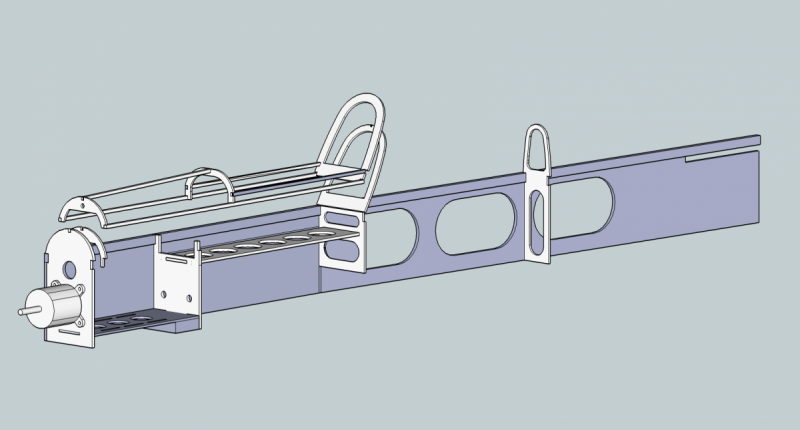

przymiarka wyciętych elementów do prowizorycznych planów rysowanych w sketchupie, oczywiście bez naniesionego profilu ale tego spokojnie naniosę z oryginalnych planów



Tak że tym optymistycznym akcentem rozpocząłem moją budowę wersji Madmana z dopiskiem VE , czyli "electric version" czyli z myślą o łatwiejszej wymianie pakietów ... a co z tego wyjdzie się zobaczy



CDN ...

[Francka]

Super robota ja poczekam na twoje plany , bo kadłub bardziej mi się podoba na razie jadę z wręgami .

[przemo]

Super robota ja poczekam na twoje plany , bo kadłub bardziej mi się podoba na razie jadę z wręgami .



dziękuje jak tylko posklejam kadłub do kupy to zamieszczę plik z wręgami a jak na razie wyłapuje błędy ... jak na razie mam jeden to jest kołki mocujące płat wyszły mi nie w osi profilu tylko jakieś 3 mm poniżej jej ale to za duży kłopot nie jest.

Obecnie czekam na kuriera z dostawą balsy i sosny ... ze wstępnych wyliczeń materiału powinno mi wystarczyć na cały model a na folię będziem musiał troszeczkę poczekać

póki co "laubzeger" znowu w akcji .. dwa kolejne elementy wycięte ... półka na odbiornik z balso sklejki 2.5 mm (dlatego z balso sklejki bo mi się walała po warsztacie i postanowiłem ją wykorzystać oraz wręga za skrzydłem ze sklejki 2 mm





i przymiarka







CDN ...



[mr.suchy]

Przemek, gdybym miał zmieniać to bym bardziej ażurował W1 i W3.

[przemo]

Przemek, gdybym miał zmieniać to bym bardziej ażurował W1 i W3.

w sumie racja W3 można jeszcze wy ażurować choć do W1 to wręga silnikowa więc raczej szalał nie będę choć powiększyłem już otworu na kable z fi 16 mm na fi 20 mm co poprawi również przepływ powietrza przez kadłub.

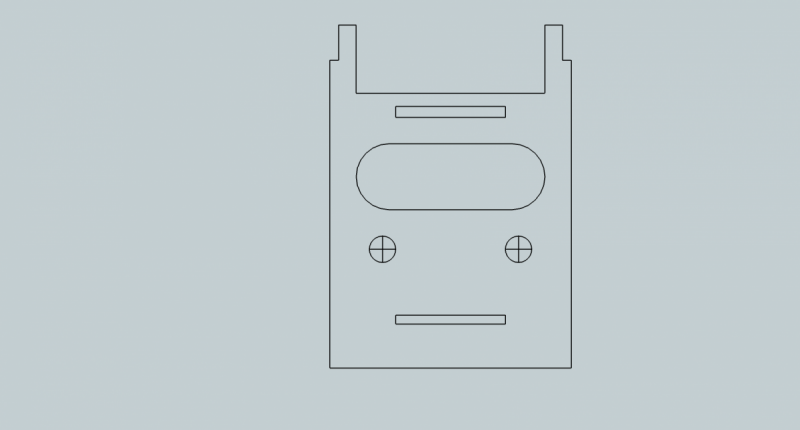

a co do wręgi W3 to coś już się poprawiło



dzięki za sugestie

[przemo]

Przyszedł materiał więc wziąłem się do roboty
wpierw z oryginalnych planów wyciąłem kadłub a raczej jego część a konkretnie prostokąt o wymiarach wysokość 78 mm a długość 888 mm z zaznaczonym profilem skrzydła. Potem zrobiłem domową kserokopiarkę z kawałka szyby i latarki w telefonie co by przerysować ażurowanie kadłuba z moich planów na szablon boków kadłuba z zaznaczonym profilem.



i sam moment przerysowania



i przerysowane ażurowanie i miejsce na serwa. Na szablonie widać dwa miejsca na serwa ... wyciąłem po jednym na bok kadłuba w taki sposób żeby na lewej mam górne a na prawej połówce mam dolne, zamysł taki żeby serwa się mijały ... oczywiście kolejności nie ma znaczenia



szybka przymiarka wręg do szablonu kadłuba





Wycięte boki kadłuba z balsy 3 mm i wklejone podłużnice z sosny 2x8 mm

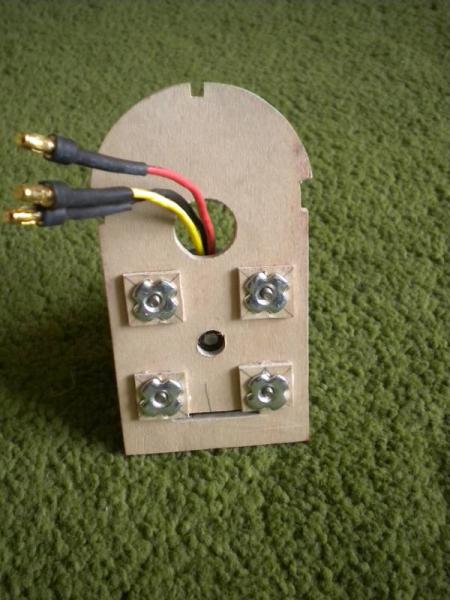

w między czasie wbiłem nakrętki kłowe do wręgi do mocowania silnika





z racji że mój Madman będzie miał podwozie z płaskownika duralu o grubości 2,5 mm więc muszę się brać jeszcze przed wklejeniem wręg w kadłub za przyklejenie do półki na pakiet zlepka sklejki o grubości 10 mm i wbiciu w niego 2 nakrętek kłowych M4 które będą trzymać podwozie.





CDN ...

[RAFALR30]

Przemo znowu "nadaje"na pfmrc.eu.   i mamy kolejną świetną relację  krok po kroku.  Przemo to taki Adam Słodowy naszego forum. Super, że powróciłeś po przerwie.

[przemo]

Przemo znowu "nadaje"na pfmrc.eu.   i mamy kolejną świetną relację  krok po kroku.  Przemo to taki Adam Słodowy naszego forum. Super, że powróciłeś po przerwie.

dzięki Rafał  no już mi coś brakowało tego dłubania a przy okazji pojawił się dodatkowy bodziec w postaci nowego sterownik oświetleniem ale tym razem LED czyli sterowanie światłami z poziomu apki a zasilanie świateł prosto z pakietu ... a zmierzam do tego że to jednak Madman będzie nosił na sobie to oświetlenie bo jednak to duży model (jak dla mnie) i będzie można użyć dłuższej taśmy LED

szybka prezentacja oświetlenia

http://vimeo.com/102061302



No to idę za ciosem dalej

wyciąłem ze sklejki 4 mm dwa prostokąty i jeden ze sklejki 2 mm potem to skleiłem i dało mi bazę na podwozie ... przyszedł czas w końcu żeby połączyć wszystkie elementy w jedną całość więc zacząłem od sklejania ze sobą wręg ... pierwsze zacząłem od wręgi silnikowej, półki na pakiet, wręgi mocowania skrzydła i półki podwozia ... kleje pattexem express więc robota idzie szybko



po wklejeniu półki na podwozie przewierciłem powstały klocek łącznie z półką na pakiet i wbiłem nakrętki kłowe M4 ... przy wrędze silnika dokleiłem kawałek listewki sosnowej 4x4 dla jej wzmocnienia





i przykleiłem pierwsze wręgi do boku kadłuba

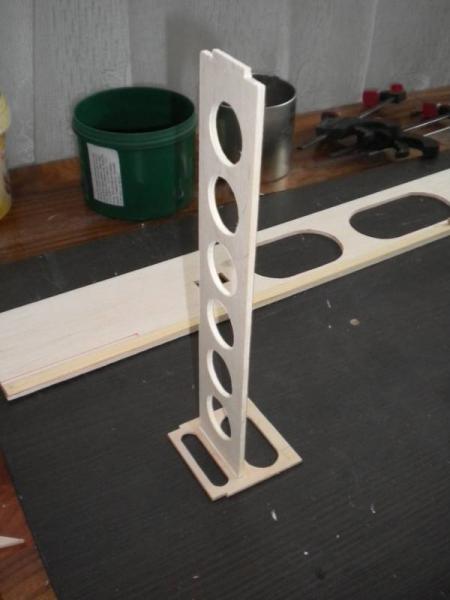

potem skleiłem wręgę za skrzydłem z półka na odbiornik

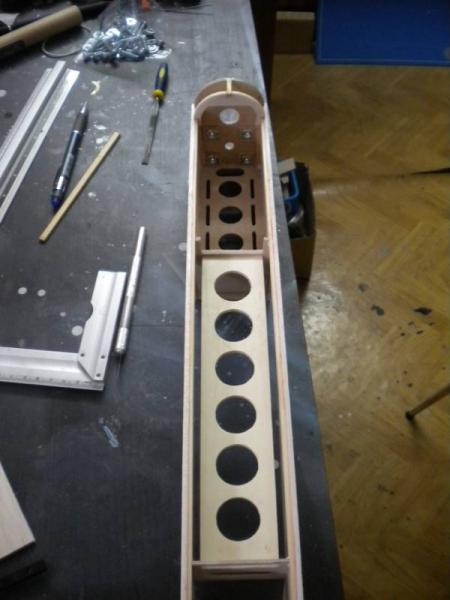

i następnie wkleiłem w kadłub i do reszty wręg



potem to był moment na przyklejenie drugiej połówki kadłuba



okazało się że krucho stoję ze sklejką 2 mm więc resztę wręg będę wycinał z balso-sklejki 2.5 mm bo jej mam jak na razie pod dostatkiem więc idąc dalej wyciąłem jeszcze jedną wręgę mniejszą zaraz za wręgą silnika





waga jak na razie 124 g



dzisiaj koniec idę na drinka



CDN ...

[mr.suchy]

Miłego picia :-) Nie mam doświadczenia ale patrząc na Extra 300 od Mirka czy modele z Artexu wydaje mi się że półka na podwozie jest za lekka, która trzyma się na wrędze W3 (tylko). Osobiście ląduje dosyć twardo i to pęknie na 100% chyba że zaleje żywicą.



Pozdro

[przemo]

Miłego picia :-) Nie mam doświadczenia ale patrząc na Extra 300 od Mirka czy modele z Artexu wydaje mi się że półka na podwozie jest za lekka, która trzyma się na wrędze W3 (tylko). Osobiście ląduje dosyć twardo i to pęknie na 100% chyba że zaleje żywicą.



Pozdro

Przemku przeanalizuje jeszcze raz zdjęcia a zobaczysz że półka podwozia jest przyklejona do wręgi W3, do półki na pakiet oraz do dwóch boków kadłuba. Tutaj za bardzo nie wykazałem się inwencją twórczą tylko skopiowałem to z oryginalnego Madmana gdzie półka na podwozie stanowił klocek drewna który był przyklejony do wręgi mocującej skrzydło ( w moim przypadku W3) i do boków kadłuba i to rozwiązanie zdało egzamin na 5 ... a ja mam jeszcze dodatkowo przyklejoną półkę podwozia do półki na pakiet ... tak że tutaj raczej jestem spokojny ale oczywiście oblot wszystko zweryfikuje

[mr.suchy]

Możliwe ale patrząc na zdjęcia to obstawiam że pęknie P1 pomiędzy W1 a W3 - tak na chłopski rozum ale skoro tak się sprawdzam to siedzę cicho. Kadłub wzmocniłeś listewką. Jak z wagą, nie lepiej wkleić tam rurkę węglową ?



Pozdrawiam

[przemo]

Przemek wydaje mi się że jesteś zdrowo przewrażliwiony na tym punkcie ... Extrą od Mirka zaliczyłem dwa zdrowe dzwony gdzie poszedł domek silnika razem z maską przy drugim zdrowo pogruchotałem maskę przy mocnym przywaleniu o ziemię a podwozia nie urwałem ani raz. Co do podwozia Madmana to tak wyglądało mocowanie w moim pierwszym



czyli klocek sosnowy wklejony między boki kadłuba i przyklejony do wręgi przed skrzydłem (analogicznie wygląda to jak obecne z tą różnicą że klocek sosnowy zastąpiłem o wiele twardszą sklejką) ... na zdjęciu śruby mocujące podwozie są nylonowe ale potem zmieniłem na stalowe i wszystko było w jak najlepszy porządku. Takie mocowanie podwozia jak na zdjęciu nie przyniosło mi żadnych kłopotów.





EDIT ...

póki co to już chyba 3 dzień budowy jak się nie mylę więc walka trwa ... dzisiaj wyciąłem wręgi ogonowe i wkleiłem je w kadłub



Wręga W5 ma być przyklejona pod 60 stopni więc z twardej tektury wykonałem przymiar



a dolną krawędź wręgi delikatnie zeszlifowałem pod kątem



i samo klejenie wręgi



w każdej wrędze ogonowej na środku na samej jej górze zrobiłem rower o szerokości 2 mm żeby zmieścił się w nim pręt węglowy 2 mm dla połączenia wręg górą





a do samej półki na odbiornik która jest dość długa i zarazem wiotka osobiście się zastanawiam czy nie zrobić jej szerszej i dokleić jej do boków kadłuba ... oczywiście teraz zostawiam tak jest ale w planach nie wiem czy tego nie zmienię ... ogólnie do tej dokleiłem dwie poprzeczki z sosny 4x4 i półka zrobiła się sztywniejsza



biorę się za wzmocnienia serw i będę się skłaniał ku wyklejeniu garba balsą 1,5 mm ... jak ja tego nie lubię ... walczę dalej

CDN ...

[mr.suchy]

Dobrze wiedzieć. Fajny pomysł z tym kartonem z zaznaczonym pochyleniem.

[przemo]

Zapomniałem napisać jak z wagą jak na razie to co na zdjęciu waży 134 g

więc zabrałem się za garb

pierwsze przygotowałem sobie szablon z papieru



potem wyciąłem z balsy garb oczywiście z 2-3 mm naddatkiem żeby mieć lepiej się kleiło



namoczyłem garb płynem do mycia szyb i teraz schnie i łapie swój kształt



CDN ...

[przemo]

I dostawa nowych zdjęć

garb wysechł to i się przykleił a jak się przykleił to i zabrałem za kabinkę ... troszeczkę zmieniłem koncepcję ażurowania tylnej ścianki kabinki i jakoś tak mi się bardziej podoba ...





kabinka z przodu blokowana na kołek fi 4 mm z tyłu tradycyjnie będzie na neodymach



no i pokryta kabina balsą 1.5 mm teraz tylko troszeczkę pod szlifować i można się brać za zamknięcie kadłuba od spodu o tutaj chyba planuje zamknąć go balsą 1.5 mm





koniec na dzisiaj tradycyjnie jak to na urlopie przystało idę na drinka  jutro wmontuje magnesy do zamknięcia klapki, wykończę kadłub przy ogonie i w zasadzie będę brał się za skrzydło albo za kopyto kabinki ... planowany oblot miesiąc wrzesień bieżącego roku



waga obecnego 161g



CDN ...

[noker]

Zwróć uwagę na kąty zaklinowania przed wklejeniem SW,

mi uciekło 2st i kulawo lata, trzeba poprawić
