Madman 1150mm Relacja

[przemo]

Zwróć uwagę na kąty zaklinowania przed wklejeniem SW,

mi uciekło 2st i kulawo lata, trzeba poprawić

słuszna uwaga ... mój pierwsz Madman też miał kłopot z lataniem a mianowicie z lotem ślizgowym, po wyłączeniu silnika zaraz przepadał ... rozumiem że 2 st uciekło od 0 ? Tak pytam bo patrząc na plany i nie używając sprzętu pomiarowego to tam wszystko jest na zero ... wniosek muszę sobie sprawić a najlepiej zakupić kątomierz modelarski

[Wojtek Sz]

 ... wniosek muszę sobie sprawić a najlepiej zakupić kątomierz modelarski

Zrób sobie najprostszy np. taki Wychyłomierz do modeli RC.

[przemo]

Wojtku coś link nie działa ... a jak chodzi Ci o Ręczny Deszyfrant Nierówności Kątowych by motylasty to już mam zassany plik pdf kwestia zakupu lub pogrzebanie w warsztacie za rurką alu 6 mm bo wiem że gdzieś jest bo sam mi ją kiedyś kupowałeś



EDIT ...

już działa .. OK

[Wojtek Sz]

Jak nie działa jak działa .

[przemo]

Jak nie działa jak działa .

no przecież pisałem że działa ... edytowałem post ... ale bym się skłaniał ku RDNK by motylasty

[przemo]

no to ciągniemy dalej ... jak dobrze wstać skoro świt i przy dłubać coś w balsie

zabrałem się za wykończenie ogona i zrobienia przy okazji łoża dla statecznika pionowego ...

usterzenie będzie wykonane z balsy 6 mm więc wziąłem przypadkowo napotkany kawałek balsy 6 mm i owinąłem go folią (używam koszulek na dokumenty najgorszej jakości ale za to do prac modelarskich są najlepsze bo ta folia jest najcieńsza)



przymiarka do kadłuba i wkleiłem bo jego bokach dwa klocki z balsy 8 mm



bo wyschnięciu wyjmujemy kawałek balsy owinięty folią bez problemy i mamy ładne łoże pod statecznik



zabrałem się za zamknięcie kabinki i wyciąłem je ze sklejki 3 mm, kabinka będzie się trzymać na 4 magnesach neodymowych 3x6 mm



na chwilę obecną wkleiłem zamknięcie w kadłub ... czekam jak wyschnie i dopiero wezmę się za prawidłowe ustawienie polaryzacji magnesów w kabince i dopiero je wkleje

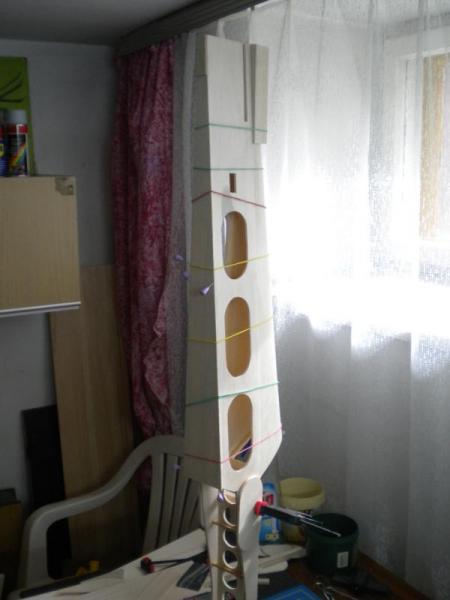

no i z racji że balsa 1.5 mm jest już na wagę złota to znowu miałem balsy 2 mm ponad stan więc ją zamknąłem kadłub od spodu ...





i chyba dzisiaj zakończę pracę nad kadłubem więc jak ktoś będzie chętny to zamieszczę piliki z wręgami w wątku ... wręgi pasują ale jak z wytrzymałością takiego kadłuba to już oblot zweryfikuje



CDN ...

[przemo]

Pracę nad kadłubem zakończone obecnie waży 177 g



wykończyłem tylną część kadłuba



na zejściu się dwóch boków kadłuba na jego końcu wkleiłem kawałek sosny 4x4 mm



tak będzie zamocowany regulator na paskach do kabli (tzw ziper, trytytka)

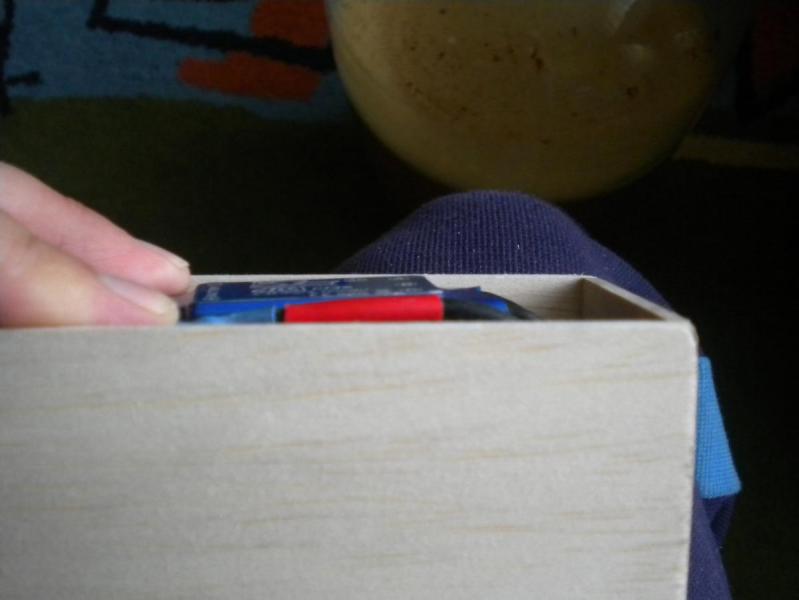

rzut z boku ... sądzę że zapewni to dobre chłodzenie a za bardzo nie zeszpeci sylwetki

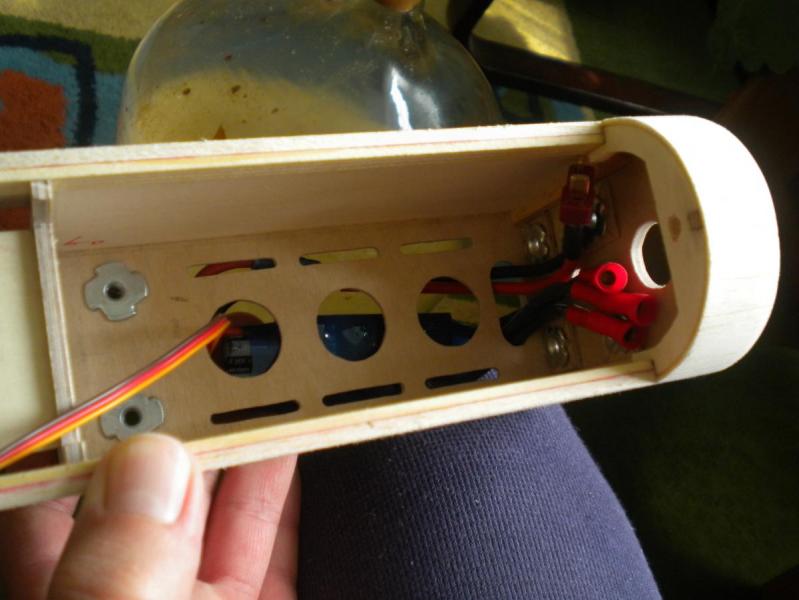

i rzut oka na środek kadłuba wraz z kablami ... jak widać jest dość ciasno więc kable idące do silnika zostaną skrócone a kable idące do pakietu zostaną wydłużone



a tak prezentuje się w całości





jak też wspomniałem waga kadłuba 177 g ... owiewka kabiny tutaj będzie nie lada wyzwaniem bo będzie dość duża i mam nadzieję że butelka po coli original z biedronki temu podoła ...

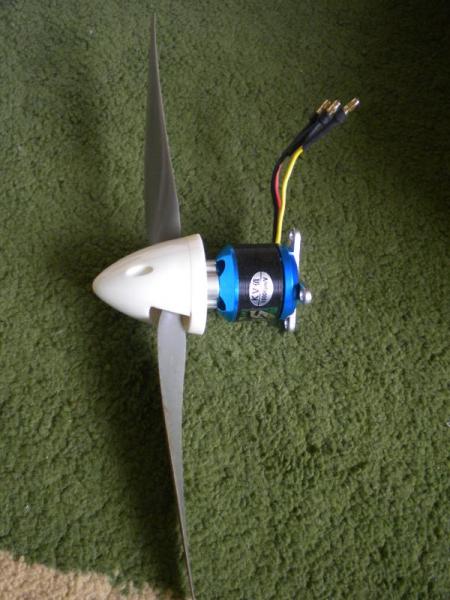

i jeszcze jednostka napędowa 480 W i 1000 kv ze śmigłem 11x5.5



strugam właśnie szablony na żebra i jak dobrze pójdzie to dzisiaj je jeszcze wystrugam



a jeszcze mam pytanie bo będę się skłaniał do zrobienia maski silnika ... tutaj pytanie czym wzmocnić balsę żeby wytrzymała na stole próżniowym ? Najpierw będę chciał je zrobić a potem będę szukał kogoś kto mi to wytłoczy ...



CDN ...


[przemo]

Jak też obiecałem zamieszczam pliki z rzutem kadłuba oraz wręgami kadłuba ... zmieniłem tylko szerokość półki P2 żeby można ją było przykleić do boków kadłuba ... jak ktoś się zdecyduje na wykorzystanie tych wręg do budowy swojego Madmana zalecam sprawdzenie jeszcze 2 razy czy dany element pasuje zanim przyklei choć u mnie wszystkie elementy pasowały
Plik z samymi wręgami jest przygotowany do druku na kartkach A4 więc przy jego drukowaniu należy pamiętać żeby zaznaczyć Skalowanie strony: brak. W przeciwnym wypadku rozmiar wręg może ulec zmianie ...



rzut kadłuba

Madman elektryfikacja kadłub.pdf



wręgi

Wręgi Kadłuba Madman elektryfikacja.pdf



oczywiście pragnę nadmienić że konstruktorem Madmana jest Dariusz Mular a to jest moja skromna interpretacja elektryfikacji Madmana



EDIT ...

a mój Madman rośnie jak na drożdżach ... 263 gramy




już zapomniałem że konstrukcja Madmana jest tak prosta że budowa idzie szybkim tempem  w zasadzie z budowy skrzydła zdjęciami i opisami nie będę zanudzał bo i tak raczej zanudzam ...



CDN ...



[przemo]

Prace na skrzydłem dobiegają końca pozostały mi tylko wykończyć zakończenia skrzydeł i można będzie brać się za usterzenie ... ale między czasie doszedłem do wniosku że owiewka kabiny będzie dość spora i postanowiłem ją ciut ograniczyć ... tym samym wyciąłem dwie wręgi K2 i pierwszą z nich dokleiłem tuż zaraz za obok identycznej w kabince żeby był plac do złapania poszycia



potem odmierzyłem 4 cm i przykleiłem drugą



pokrycie balsą



i kabinka przed i po





CDN ...

[przemo]

Jakiś chochlik się wkradł i zabrał wolny czas więc tempo pracy nie co zwolniło ale i tak nie mam obecnie za co kupić folii, powoli powstaje kątomierz modelarski więc nie ma się co spieszyć
Póki ci zrobiłem usterzenie pionowe i w połowie poziome ... w poziomym tradycyjnie wkleiłem pręt węglowy 2 mm dla jego wzmocnienia ...



po statecznikiem poziomym widać okrągłą dziurę ... w taki sposób wymyśliłem sobie ujście powietrza z kadłuba tzw wentylacja




waga obecnego to 338 gram



CDN ...

[mr.suchy]

Ładnie wygląda

[RAFALR30]

 ładnie, no ładnie. Może kiedyś nabędę takich umiejętności w budowie modelu balsa-sklejka. A co z oświetleniem, "malowaniem" - zdradzisz nam co nieco?

[przemo]

Ładnie wygląda

dzięki Przemku



Rafał co do oświetlenia parę postów wyżej jest film z krótką prezentacją i coś więcej o nim z pewnością napiszę jak będę je montował co co szczegółów natury technicznej to wiesz do kogo możesz się odezwać malowanie planuje chyba biało czerwone

[mr.suchy]

Czy w ostatecznej formie wregi będą mieć wypustki na boczki kadluba(balsa)?



Wysyłane z mojego WT19i za pomocą Tapatalk 2

[leszek-bart]

Witam .

Z tego co widać na zdjęciach to kadłub w okolicy skrzydła jest wzmosniony tylko listewką .

Powinno być jescze wzmocnienie u dołu kadłuba ze sklejki . Szkoda , że półka nie styka się z bokami kadłuba

to też by było wzmocnienie .

[przemo]

W ostatniej wredze jest już przewidziane wpustki na boki kadłuba. Co do tej półki to racja w moim kadłubie jest jak jest ale w dokumentacji półka jest poprawiona tak jak mówisz. Co do tego wzmocnienia u dołu kadłuba ze sklejki możesz to jakoś zobrazować rysunkiem poglądowym?

W kadłubie brakuje jeszcze półki z nakrętką kłową do której będzie przykręcane skrzydło. Ostatnio brakuje czasu na dokończenie dłubania ale powoli dokończe ten eksperyment

[leszek-bart]

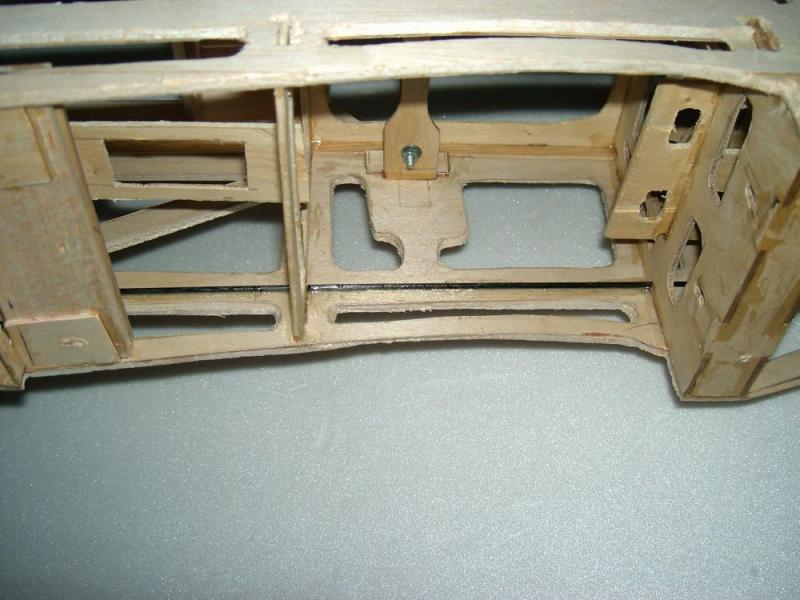

Witam . Chodzi o ten element na dole zdjęcia . Tutaj z racji wielkości modelu jest cała ścianka ze sklejki .

U ciebie wystarczył by sam pasek .

[przemo]

Już rozumiem ale po zbudowaniu mojego pierwszego Madmana sądzę że takie wzmocnienia nie są potrzebne ... choć wiem że zdrowo namieszałem przy kadłubie ale ogólnie oblot to zweryfikuje

[przemo]

I ja w końcu dorobiłem się Ręcznego Deszyfranta Nierówności Kątowych by Motylasty
jest wycięty ze sklejki brzozowej 3 mm



z racji że nie dysponowałem ołowiem ciężarek śmignąłem z poxsyliny a w nią zatopiłem dwie nakrętki M8 i również daję radę



Madman pomierzony więc skrzydło na 0 st i statecznik poziomy również na 0 st więc może ta wersja zechce lecieć normalnie lotem ślizgowym w porównaniu do mojego pierwszego Madmana gdzie miał z tym ogromny problem

CDN ...

[leszek-bart]

Deszyfrant super . Nareszcie koniec problemów z pomiarami . Muszę i ja sobie taki zbudować .
