Macchi - Castoldi MC-72 ze styroduru

[ECO400]

Bardzo czysta robota. Ładnie

[kesto]

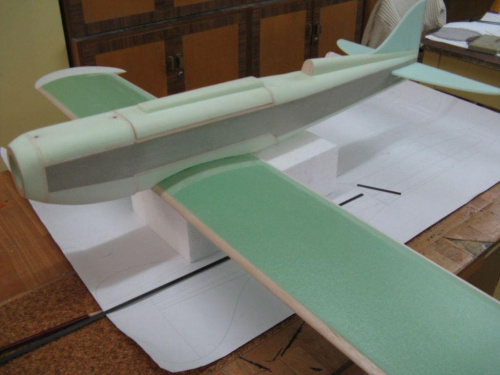

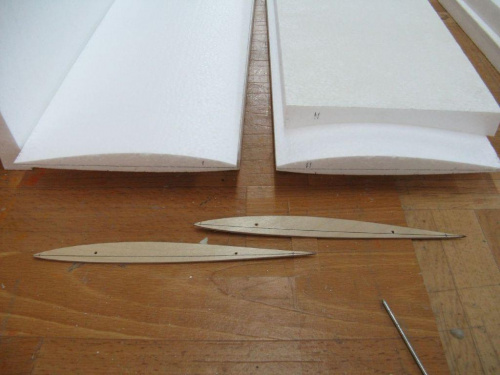

Skrzydła postanowiłem zrobić wycinając rdzeń ze styropianu i oklejając go 3mm zielonym podkładem pod panele. Rdzeń jest wzmocniony rurką węglową 4mm i wstawką z balsy 2mm w formie pionowego dźwigara. Natarcie jest z balsy 8mm, natomiast spływ - 5mm. Dojdą do tego lotki i okrągłe końcówki płatów.

[rapier]

POdoba mi sie okropceni FAjne podejscie do tematu skrzydel. Jeszcze takiego patentu nie widzialem.

Mam nadzieje ze modelik bedzie robil wrazenie jak na tym rysunku

Zreszta polecam szystkim te strone. Ciut ciezka nawigacja ale po prawej stronie macie linki do poszczegolnych samolotow. Milego ogladania

[f-150]

Jeszcze takiego patentu nie widzialem.

Widziałeś tylko o tym nie wiesz, moja Cessna 152 ma tak zrobione skrzydła

[marek rokowski]

przyjemnie popatrzeć że ktoś coś jeszcze buduje od podstaw



powodzenia



trzymam kciuki

[kesto]

Mam nadzieje ze modelik bedzie robil wrazenie jak na tym rysunku

Też mam taką nadzieję.

Jeśli chodzi o patenty, to biorąc pod uwagę ilość zrobionych modeli typu Cessna przez Wojtka, to pewnie przerobił już w nich wszystkie znane i kilka nieznanych patentów .

Tak na poważnie - f-150, czy stosowałeś w swoich skrzydełkach dźwigary z rurek węglowych? Jak wyszło ze sztywnością i wagą?



Marek - ja również z przyjemnością obserwuję co raz to nowe konstrukcje samolotów rodzimej produkcji . Sam też przymierzam się do takiej, ale na razie zbieram materiały źródłowe.

[f-150]

Stosowałem dźwigar z rurki węglowej 10mm w modelu Extry o rozp.130-140 cm ale zrobionego z depronu .podparte tylko czterema żebrami i świetnie zdało egzamin

W Cessnie mam wklejone dwa dźwigary sosnowe z tego co pamiętam 5x4 ale tylko dla tego że skrzydło składa się z trzech części Krawędź natarcia i spływu wystarczająco usztywniła całość.Nie da się zgiąć,jest bardzo sztywne.

[Nielot]

przyjemnie popatrzeć że ktoś coś jeszcze buduje od podstaw . Moja też jest zrobiona od podstaw. Kibicuje dla Krzyśka i czekamy na oblot

http://www.pfmrc.eu/viewtopic.php?t=27251

[kesto]

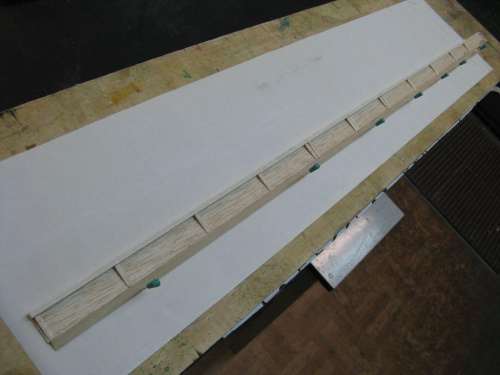

Popracowałem trochę nad lotkami. Ponieważ depronowe są dość wiotkie, więc zrobiłem balsowe z lipową krawędzią spływu. Dorobiłem też końcówki płatów ze styroduru.

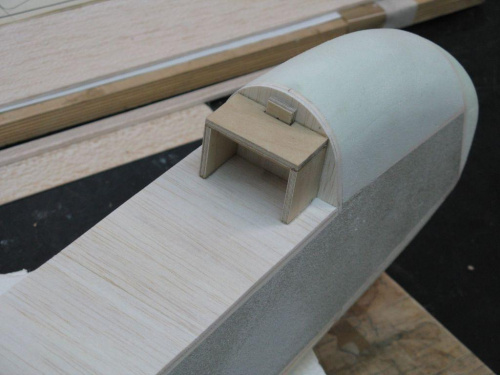

Mocowanie podwozia - sklejka 3mm

Kolejna rzecz wystrugana ze styroduru to łoże skrzydła. Stary patent z bandażem elastycznym do tego żywica 1 minutowa i już można pasować skrzydełko :mrgreen:

[Reinus]

Tak na marginesie mi strasznie podoba sie Macchi M-67 z tymi poteznymi owiewkami na silniku wzdluz kadluba http://img97.imageshack.us/i/macchim67.jpg/

Sliczny jest Mam zamiar budowy tego samolotu, lecz brak mi planow ...

Pozdrawiam zdrowych i Wesolych!

[kesto]

http://trgcam.atw.hu/?cat=41 To popatrz tutaj.

[Reinus]

Dzieki Kesto, mam te plany + brakujaca strone ktorej nie widze statecznika poziomego + plywakow, lecz ciagle szukam materialow i wiecej dokumentacji:D Jako, ze jestem poczatkujacym modelarzem i wiem na co sie porywam, to pragne wrecz zrobic ten model i na pewno zamieszcze budowe na tym forum + bede oczekiwal wielu porad od forumowiczow

[krankor]

Też jestem jednym z kibiców budowy tej pięknej wyścigówki. Na niemieckiej stronie rcline.de spotkałem zdjęcia prób wodnych pływaków jej depronowej wersji



też tak można ?! :devil:

[kesto]

Dla wzmocnienia konstrukcji, zabezpieczenia styroduru przed destrukcyjnym działaniem farby, okleiłem model papierem. Statecznik poziomy ma spływ z listwy węglowej, w której wyfrezowałem szczeliny pod zawiasy.

Dzisiaj zrobiłem balsowy stelaż na pływaki.

[marek rokowski]

piękna robota - naprawdę robi wrażenie

tak ładnie wygląda konstrukcja że aż żal ją malować...

[kesto]

Trochę podziurawiłem stelaże do pływaków, aby im ulżyć i przygotowałem klocki styroduru do wklejenia.

Wstępne pasowanie i sklejanie "układanki".

[kesto]

Wstępnie oszlifowany pływak

Pierwsza warstwa czerwonego koloru

[kesto]

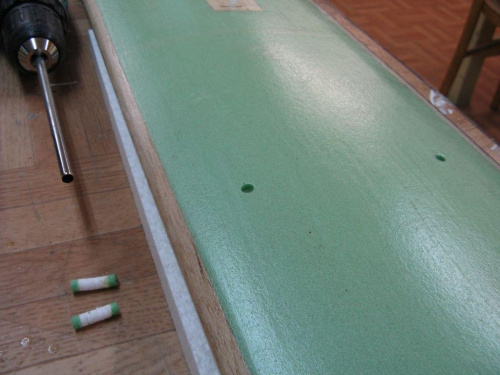

Popracowałem trochę nad skrzydełkami, aby zamocować na nich odciągi do kadłuba co wiązało się ze zrobieniem otworków i wklejeniem w nie okrągłych kołeczków 6mm. Niby nic wielkiego , ale pomyślałem, że pokażę sposób robienia ładnych otworków w miękkim materiale jakim jest styrodur i styropian. Posłużyła mi do tego cienkościenna rurka ( odcinek składanej anteny od jakiegoś radiomagnetofony) zaostrzona na tokarce i wkrętarka akumulatorowa. Jak widać na zdjęciu otwory nie są poszarpane jak po wiertle, a średnica jest stała.

Te dwa robaczki, to właśnie wycięty materiał ze skrzydła. Ważne jest to, by pod spodem umieścić płytki ze styropianu lub innego miękkiego materiału, aby "wiertło" wychodząc ze skrzydła nie postrzępiło krawędzi otworu.

[Capriman]

Piękna robota!

Patent na skrzydła naprawdę ciekawy. Ile waży gotowe skrzydło? Będziesz je oklejał papierem, bo wydaje mi się że na ostatniej fotce depron już jest czymś zaimpregnowany?

[kesto]

W tej chwili skrzydełko waży 315g z dwoma serwami i warstwą papieru oraz dwoma warstwami lakieru akrylowego. Dojdzie do tego farba.
