Ploter CNC wykonany na podstawie rysunków ze str ultralajt

[konktenbit]

Witajcie.

To mój pierwszy poważniejszy post...

Długo to trwało ale zrobiłem i uruchomiłem ploter jak w temacie.

Może pomyślicie, że to kolejny ploter jakich (relacji z budowy) wiele powstaje np na cnc.info ale ten mnie kosztował ok 450zł nie licząc "wrzeciona". I nawet jestem z niego zadowolony:) .

Całość sterowana sterownikami z Nowego Elektronika 454-K. Są to sterowniki oparte na L297 i L298.

Do napędu freza używam mini szlifierki Verto - piszą że ma 130W, daje radę.



Wygląda jak wygląda ale powstał za pomocą wiertarki i kilku ręcznych narzędzi.









Krótki filmik z pracy plotera (z tel kom)



i kilka prac wykonanych



tu orczyki i dźwignie wycięte w laminacie 1,5mm frezem 1mm



tu żebra do dwupłata z projektu dostępnego na forum (balsa 3)



lotki do tego dwupłata (balsa 2)



i elementy kadłuba sklejka 1mm (z małymi błędami - ciągle się uczę co i jak)



tu poliwęglan 1mm (stery do woblerów) wycinałem też w 2mm i bez problemów

[Wojciech G]

Super, więcej informacji szczegułów jeśli można.

[mr.jaro]

Wygląda jak wygląda ale powstał za pomocą wiertarki i kilku ręcznych narzędzi.

Nie wazne jak wyglada. Wazne, ze funkcjonuje. A ze funkcjonuje i to calkiem niezle, widac na zalaczonych zdjeciach. A wiec czapka z glowy.



Czy mozesz w skrocie opisac jego parametry, jak na przyklad maksymalny posuw w kierunkach x, y, z? Czy podana przez Ciebie cena obejmuje juz sterowanie i elektronike? jesli tak, czy mozesz zdradzic tajemnice, gdzie zdobyles tak tanio owe komponenty? Czy software to "open source"? Jak przedstawia sie sprawa sztywnosci calej konstrukcji?



Ach, jeszcze jeden drobiazg. To raczej nie ploter (plotery charakteryzuja sie wylacznie posuwem w dwoch kierunkach), lecz frezarka CNC. Ale mniejsza o to. Wazne, ze funkcjonuje zgodnie z przeznaczeniem.

[konktenbit]

To raczej nie ploter (plotery charakteryzuja sie wylacznie posuwem w dwoch kierunkach), lecz frezarka CNC

Frezarka CNC jakoś tak dumnie brzmi może następca będzie na to miano zasługiwał w pełni...

Posuwy we wszystkich osiach między 300 a 400. Na więcej nie pozwalają metryczne ( M8) śruby napędowe, zastosowane silniki i trochę niedoskonałości konstrukcji. Myślę, że gdyby zastosować śruby trapezowe nawet T12 i mocniejsze silniki to z 1,5x tyle by wyszło.

Zasilanie silników 12V i 1,5A z zasilacza komputerowego. Tu mogę jeszcze trochę podkręcić bo silniki są do 2A tak jak sterownik.

Elektronika to zestawy do samodzielnego poskładania firmy Nowy Elektronik kupione w www.nikomp.com.pl . Całość (3sterowniki i płyta główna) mnie wyszła 150zł z wysyłką ale to było ponad rok temu. Jest to odpowiednik SSK-B01 z cnc.info.

Profile alu kupione w Lublinie w firmie Tabal. Kosztowały ok 100zł za całość.

I to są (elekronika i profile) chyba najdroższe komponenty zestawu. Reszta z Allegro, z budowlanego i z piwnicy...



Cena obejmuje elektronikę, silniki, profile aluminiowe, łożyska, wałki i całość śrub do poskręcania tego. Sterowanie to Mach demo ale zaczyna nie wystarczać i zapoznaję się z EMC2.

[kamil_rc]

Zdradź jeszcze jak sobie radzisz z likwidacja luzów na osiach bo widzę ze masz dość dobra dokładność jak na DIY. I oczywiście jakie pole robocze. Silniki bipolarne? Mam ok 30 podobnych silników i może jak będę miał chwile to coś zmontuje podobnego bo ploter do styro już mi się znudził

[konktenbit]

Silniki bipolarne?

Nie wiem :? 6 przewodów a podłączone przez 4





Zdradź jeszcze jak sobie radzisz z likwidacja luzów

Nakrętka podwójna, pomiędzy nimi sprężyna i całość spięta blaszkami oraz skręcona. Zdjęcie dam wieczorem. Z tym kasowaniem luzów to miałem największe problemy.

[kamil_rc]

Czyli silniki sa unipolarne (takie same własnie mam) a połączone jako bipolarne. No własnie najbardziej ciekawi mnie jak to rozwiązałeś bo z doświadczenia wiem ze z tym są największe problemy.

[laminat]

Gratuluje takiego sprzetu, bardzo mi się podoba zarówno maszyna (kable to nie problem), dokładność oraz cena. Do tej pory nie rozważałem budowy takiej maszyny ponieważ koszty wydawały mi się za wysokie szczególnie sterownika i elektroniki jednak Twoja propozycja jest bardzo ciekawa.

O ile nie ma dla mnie niewiadomych co do mechanicznej strony tego urządzenia o tyle nie mam zielonego pojęcia jeśli chodzi o elektronikę. Zasilacz komputerowy wiem co to jest i z kąd wziąć ale reszta nie mam bladego pojęcia i czy mógłbyś pokazać krok po kroku co trzeba kupić i jak połączyć aby działało - jaką starą stacjonarke w domu też mam ewentualnie laptopa.

Myślę że wielu użytkownikom to pomoże kiedy łopatologicznie bedzie napisane z kąd jaki element jak i gdzie go podłączyć itp. Bo nawet nie mogłem na tej podanej przez Ciebie stronie znaleźć silników krokowych i nie wiem jak z silników wyjść na sterownik a potem jeszcze do komputera a z komputera na oprogramowanie.

[mr.jaro]

Zdradź jeszcze jak sobie radzisz z likwidacja luzów na osiach bo widzę ze masz dość dobra dokładność jak na DIY.

No wlasnie, to tez mnie zaskoczylo. Na niemieckich forach wszyscy prezentuja "cuda niewidy" z grubych, frezowanych blach, wszystko bardzo profesjonalnie wyglada, stabilne, potwornie ciezkie, ale jest nieprzyzwoicie drogie, wiec do zastosowan w modelarstwie malo oplacalne. A tutaj, taka prosta maszynka i zdaje sie zupelnie dobrze funkcjonowac!

[konktenbit]

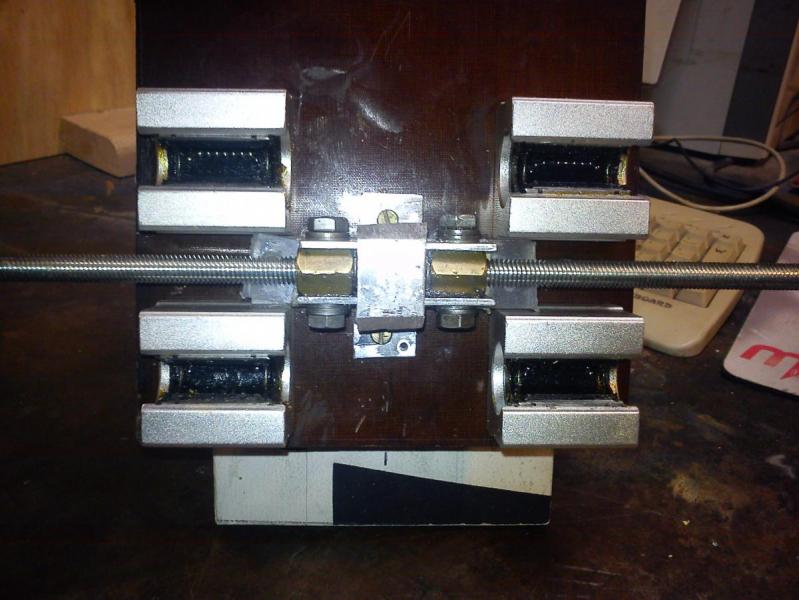

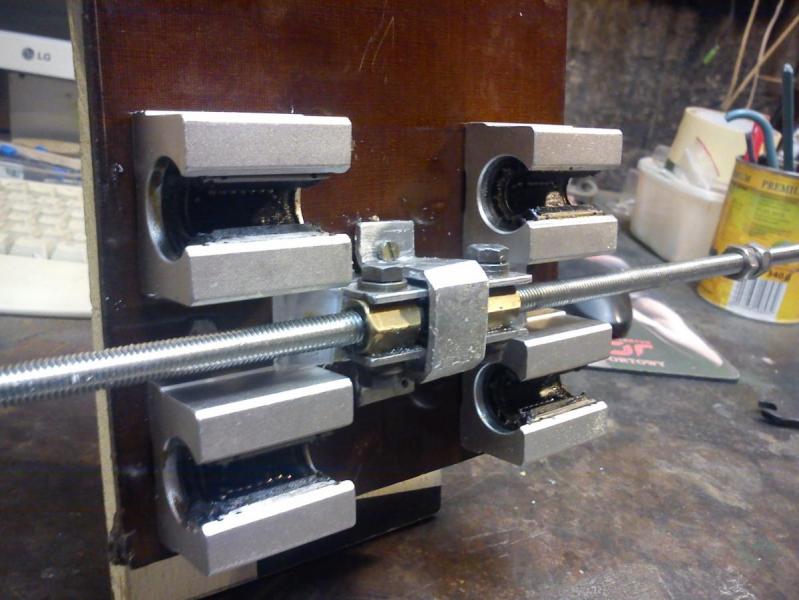

Tak wygląda nakrętka





Kasowanie luzu przez odkręcenie 4 śrub wkręcanych w mosiężne nakrętki. Sprężyna to rozpycha i skręca się ponownie w celu zablokowania. Całość przykręcona jest do tego płaskownika z tyłu. Proste ale dało popalić przy ustawianiu. Całość musi być tak spasowana aby maksymalnie ograniczyć poprzeczne oddziaływanie na nakrętki.



Te cuda niewidy są potrzebne. Gdyby do mojej zastosować takie silniki i sterowanie jak stosują do tych "grubych blach" to dokładności z +/- 1cm tak by się to wszystko skręcało (z bólu).



laminat, postaram Ci pomóc ale to się nie da tak na szybko napisać kup to i to i będziesz miał. Muszę to jakoś ogarnąć.



Wydawać się może że to prosta konstrukcja ale ja miałem przy niej kilka chwil zwątpienia z czego jedna trwała kilka miesięcy. To są pierwsze moje takie boje i czasem poprostu nie wiedziałem jak coś ugryźć.

[Krytek]

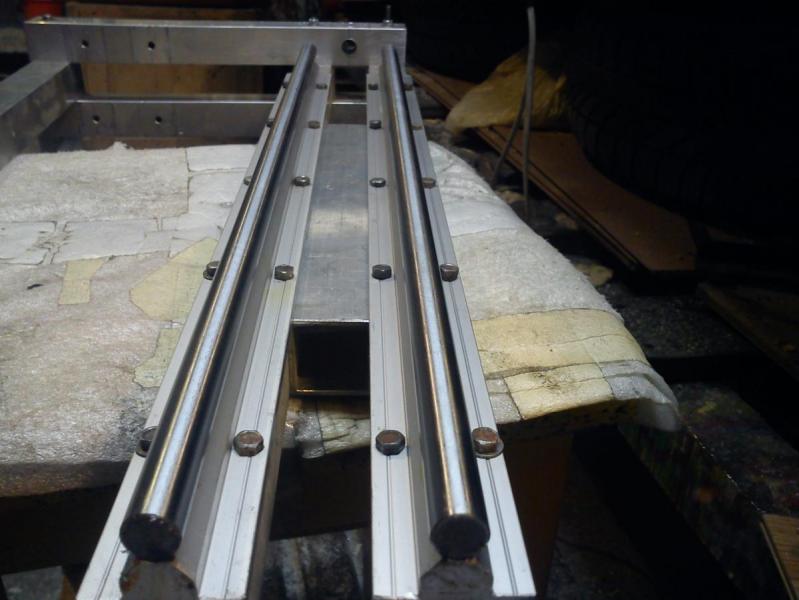

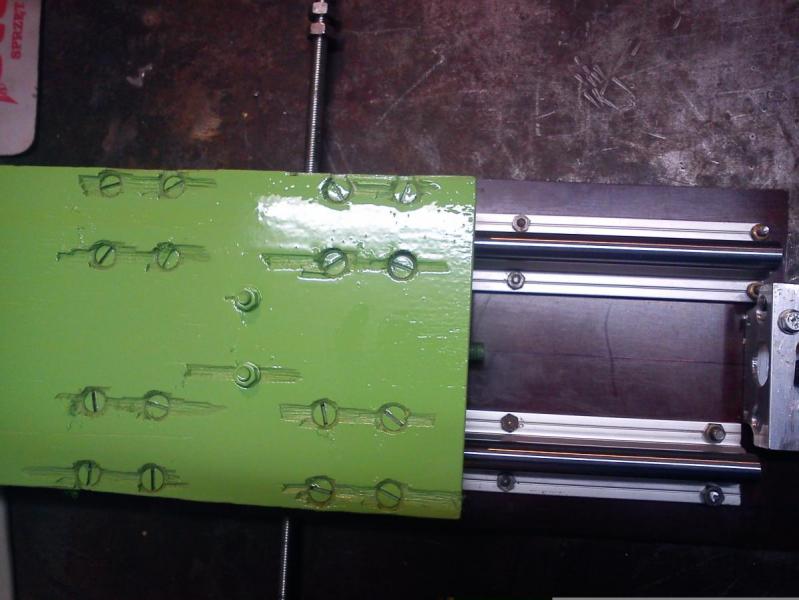

Witam wiecej fotek jak rozwiązałeś wózki

[konktenbit]

http://ultralajt.webs.com/apps/photos/album?albumid=3568820



tu są zdjęcia autora projektu i wózki są identyczne u mnie

[Gość]

Nie ma problemu z koszeniem sie bramy na jej centralnym napędzie? Ja myślę zrobić u siebie dwie śruby z centralnym silnikiem i paskami zębatymi. Silniki mam 1.9Nm ale na posuw mogę załatwić 2,8Nm

[konktenbit]

Nie ma problemu z koszeniem sie bramy na jej centralnym napędzie?

Był taki problem, ale wynikał z luzów jakie były po złożeniu w całość. Jakoś udało mi się to ustawić i teraz nic się dzieje.

Łożyska, które prowadzą bramę po bokach są dość szeroko obsadzone i stabilnie całość jeździ.

[kamil_rc]

Sens montażu 2 śrub trapezowych przy osi Z jest dopiero wtedy gdy frezujemy 3D i dochodzi nam dość znaczny opór. W takim rozwiązaniu wystarczy wózek bez luzów i chodzi bez problemu,

[Gość]

Raczej zastosuję śruby trapezowe.

[GPiotr]

Z tego co widać to zestawu 454-K już nie ma w sprzedaży nie tylko tutaj. Są za to schematy ideowe wszystkiego. Układy sterownika są w cenie ok 20zł netto za kpl dla sterownika jednej osi. Do tego dochodzi kilka drobiazgów typu kondensatory, diody oporniczki i raczej mało skomplikowana płytka drukowana. Na płytce połączeniowej w sumie są tyko kostki, złącze Centronics, stabilizator za 50gr i dwa przekaźniki - całościowo jest to do zrobienia dość małym kosztem. Godne przemyślenia.

Nie wiem jak z obsługą programową takiego cuda i dostępnością oprogramowania ale dla 4 osi to można się pokusić nawet o ploter termiczny z dwoma kolumnami po 2 osie.



edit: Ceny płytek zamawianych są tak śmieszne, że nie ma sensu samemu się z tym męczyć. Tylko trzeba zrobić projekt i wysłać do zrobienia

[false]

A co powiecie na coś takiego ? Też myślę o jakiejś prostej frezarce do własnych potrzeb.

[GPiotr]

Wydaje mi się, że to jest to samo tylko na jednej płytce (dokładnie te same układy i te same parametry) - może i lepiej. Cena ? Wydaje się korzystna (przeliczając czas potrzebny na projekt, wykonanie + ceny pojedynczych sztuk elementów).

[kamil_rc]

Co do tego sterownika to jest on ok jak do frezarki i plotera 4 osie(po małej przeróbce). Jednak podobno jest dostępny w chinach po niecałe 100zł z tego co mi wiadomo. Zaleta robienia własnej płytki to jest to ze wszystko możemy umieścić na jednej płytce minimalizując rozmiary płytki.
