Podłączenie: silnika,regulator,odbiornika,aparatury MX 16s

[matek100]

Witam

Tak jak w temacie. Mam problem z podłączeniem i nie wiem czy dobrze to rozumie.

Sprzęt:

- silnik: http://modele.sklep.pl/product_info.php?products_id=11427&osCsid=0ec46b1d821e02435aed3330eb7ef40a



- regulator: http://modele.sklep.pl/product_info.php?products_id=8628



- bateria: http://modele.sklep.pl/product_info.php?products_id=13940



- aparatura: http://www.bocianmix.pl/162,produkt,modele.html



Jak podłączyłem:

Efekt tego taki że silnik nie reaguje, wydaje jeden dzwięk i nie słychać tego jako "beep" tylko jako ciągły dzwięk (po podłączeniu do wej. 1 odbiornik), servo(wej. 4 odbiornika) natomiast po wychyleniu drążka działa.



Szukałem na forum i znalazłem schemat podłączenia: http://pfmrc.eu/viewtopic.php?t=48236



Drugi obrazek przedstawia osobno(wtyczki) BEC i ESC, regulator który posiadam ma już wbudowany BEC który chciałem wykorzystać. Niestety nie działa to tak jak bym chciał.



Jak to podłączyć do odbiornika, w instrukcji piszą o rozgałęzniku "Y", niestety wszystkie które widziałem mają dwa gniazdai i jedną wtyczkę. Np. taki http://modele.sklep.pl/product_info.php?products_id=1228



A potrzebował bym jedne gniazdko i dwie wtyczki(oczywiscie w jednej podłączonej do kanału 1 odcina się przewód czerowny), zostaje mi tylko zrobienie go samemu i podłączeniu tak jak na rysunku drugim opisamym przez RomanJ4 czy jest możliwość kupienia gotowego? Czy może jest to całkiem nie tak i mam to podłączyć inaczej?









Chciałbym żeby ktoś rozwiał moje wątpliwości i pomógł uruchomić silnik.





Z góry dziękuje za pomoc

[kondiz]

Hmm, z tego co ja widzę, jeżeli wszystkie przewody są sprawne to powinno działać. :?

Może podpiąłeś się nie do tego kanału (jeżeli masz gaz z prawej strony to musisz podpiąć się na 2) przynajmniej u mnie tak jest :wink:

Musisz też pamiętać o tym, że jak podpinasz zasilanie to gaz musi być wyłączony.



Pozdrawiam

[RomanJ4]

Po pierwsze kolego, czy masz zaprogramowany regulator?

Jeśli nie to tu masz instrukcję

http://www.emodel.pl/download/TowerPro_regulatory_seria_H.pdf

http://www.emodel.pl/download/TowerPro_regulatory_seria_W.pdf

UWAGA! Regulator występuje w dwóch seriach "H" i "W". Jak nie wiesz jaką masz serię, to odwróć regulator na drugą stronę, na której jest napisane "W" lub "H". Seria W jest ponoć łatwiejsza do programowania, ale ja tych typów nie znam, wiec pomocna może być dyskusja na temat: http://pfmrc.eu/viewtopic.php?t=17421&postdays=0&postorder=asc&start=0

Najprościej jednak zrobić to dedykowana kartą do regulatora.



Efekt tego taki że silnik nie reaguje, wydaje jeden dzwięk i nie słychać tego jako "beep" tylko jako ciągły dzwięk (po podłączeniu do wej. 1 odbiornik), servo(wej. 4 odbiornika) natomiast po wychyleniu drążka działa.

Jeśli regulator był prawidłowo zaprogramowany, to zwróć uwagę na punkt 4 (i dalsze) w instrukcji regulatora który trzeba wykonać przed podłączeniem zasilania do odbiornika! Prawdopodobnie to przyczyna Twoich problemów



Jeśli regulator ma BEC, to nie potrzeba go podłączać przez kabel Y. Wystarczy podpiąć (oczywiście pamiętać o właściwej polaryzacji wtyczki) pod gniazdo kanału w odbiorniku pod którym masz gaz w nadajniku. I to wszystko



Na rysunku 2 o którym piszesz przedstawiłem podłączenie kiedy nie chcemy zasilać odbiornika z BEC-a regulatora i pakietu silnika, tylko z osobnego akumulatora NiCd, NiMh, lub pakietu li-pol z osobnym BEC-em.

[matek100]

Niestety regulator nie był zaprogramowany bo to był test dziewiczy i niestety aparature mam nie opanowanom i to dlatego nie chciało działać. Ustawiłem aparature według instrukcji i dopiero wtedy usłyszałem "beep" z silnika :jupi: poźniej skorzystałem z instrukcji którą podałeś do programowania i wszystko działa.







Dzięki

[krych1997]

A czy regulator jest potrzebny bo mam aparaturę radiolink t4eu podłaczam bez regulatora i nic. I gdzie mogę kupić najtaniej serwo. Sorry że sie doczepiłem tematu.

[Lajto87]

???

W regulatorze jest bec, który zasila serwa. Można zamiast niego podłączyć pod obojętnie jaki kanał zasilanie np. 4 ogniwa ni-mh i też będzie działało,



jakie serwo? do czego?

najtaniej na allegrogo chyba

[Marcin K.]

Bezpośrednie zasilanie 2s lub 3s lipol wpiete w odbiornik 35mhz w najlepszym wypadku spali tylko serwa, w gorszym takze odbiornik. W odbiornik 2.4 mozna podłączyć 2s bezpośrednio. Jezeli nie masz regulatora z układem bec musisz taki nabyć wewnętrznie. Stosując 4-5 ogniw nimh mozesz bez Zadnych przeszkód tak zasilac odbiornik. Żadnemu układowi nic sie nie stanie. Jezeli masz regulator bez beca mozesz takze zasilać sprzęt z dwuch źródeł prądu. Pakiet zasilający na silnik (2-3s) i drugi zasilający odbiornik 4-5 nimh.

[krych1997]

Chodzi mi o podłączenie tej aparatury do seryjnego samochodzika RC. Są dwa kable do napędu i dwa kable do serwa od skręcania. Są to silniki bez tych końcówek więc kable bym przylutował. A więc jak mam podłączyć zwykły silniczek 4,5V bez końcówek, i baterię 4,5V do tej aparatury, wszystko bez ragulatorów.

[Marcin K.]

Na silnik potrzebujesz regulator, a te dwa kabelki od skręcania to sa na silnik działający jako serwo. Wyrzucić to i dac normalne serwo, np. typu standard

[krych1997]

Czyli muszę kupić regulator i serwo? A jak podłączyć napęd bo też mam dwa kabelki. Jaki ten regulator i serwo żeby było najtaniej.

[Marcin K.]

Te dwa kabelki to sa od zasilania silnika. Pod to regulator. Jaki regulator to zalezy od silnika, zmiesz chociaz długość silnika. Regulator najlepiej dwukierunkowy, co by mozna takze do tylu jezdzic. Serwo? Chociaz hs 322, tak ok 3-5 kg sily. Naucz sie najważniejszej sprawy w tej zabawie. Jak chcesz kupic tanio i dobrze to kup dwa razy. Pierwszy tanio, drugi dobrze.

[krych1997]

A czy do serwa też musi być regulator. Czy jak to wszystko kupię i nie będę umiał podłączyć to mogę liczyć na waszą pomoc i jakieś schematy bo trochę kasy wydam i nie chcę żeby poszło na marne jak coś zepsuję.

[Lajto87]

Jeżeli chcesz do samochodu to potrzebujesz JEDEN regulator obrotów dobrany do Twojego silnika i JEDNO serwo, oraz źródło zasilania/bec w regulatorze

Do tego aparaturę i nadajnik ale to już posiadasz:)



Oczywiście pomożemy ALE poczytaj nieco, bo wszystko jest opisane. Naucz się chociaż podstawowych nazw, określeń bo bez tego się nie dogadamy

[Marcin K.]

Serwo wpinasz w odbiornik. Nie potrzebuje Zadnych urządzeń wewnętrznych.

[krych1997]

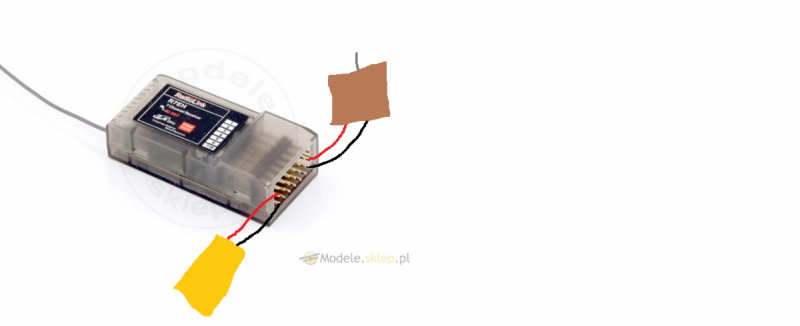

Narazie podłączyłem tak jak na obrazku i nie działa. Mógłby ktoś narysować jak to powinno być. To żółte to bateria.

[Lajto87]

Paint rządzi!

po pierwsze nie masz tam kabelka z sygnałem, albo źle narysowałeś...

po drugie musi działać... chyba ze coś zepsułeś,/ odbiornik zepsuty/ w sklepie zapomnieli o białym kabelku/ ktoś nie włączył aparatury/ odwrotnie podłączył kable



i co to to brązowe? postaraj się, narysuj schemat od góry, nie w "3D"

[Marcin K.]

Jaki pakiet podlaczasz? Podał jaki chcesz sprzęt podłączyć. Najlepiej linki do tego. Podłączając bezpośrednio aku do odbiornika 35mhz spalisz serwa a nawet odbiornik. Mogłeś odwrotnie wpiąć serwo, minus dałeś na sygnał. Obroć wtyczkę.

[krych1997]

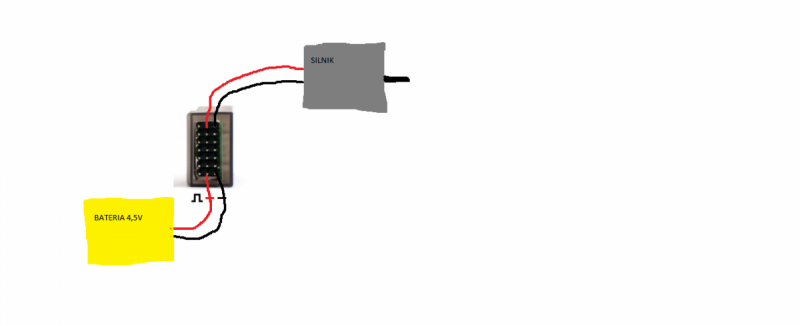

Podłączyłem w ten sposób i efekt był taki że dioda w odbiorniku się świeciła i silnik cały czas się kręcił. Co trzeba podłączyć do trzeciego tam gdzie jest sygnał. Jako zasilanie narazie mam zwykłą baterię 4.5V i zamiast serwa zwykły silniczek, wszystko lutuje bo nie mam wtyczek.

[Lajto87]

aaaa XD.. Nieźle:)



ech.,..

to tak nie działa, po pierwsze.

Żeby silnik działał musisz mieć regulator obrotów. do regulatora podłączasz aku i sam regulator zasila odbiornik, więc nie potrzebujesz juz tej "żółtej baterii"

W ten sposób, jedynie zadziała ci Serwo. (ps. silnik podłączony tak jak no obrazku będzie się kręcić cały czas tak samo )

A jeżeli się nie kręci to wiedz, że spaliłeś ścieżki w odbiorniku:)



Do trzeciego goldpina, należy podłączyć kabel sygnałowy, z regulatora, inaczej nie zadziała.

.......JAK MOŻNA PRZYLUTOWAĆ KABLE DO ODBIORNIKA?? (jest to nieakceptowalne) Lepiej poczytaj o elektronice, bo za niedługo zrobisz sobie krzywdę a przynajmniej coś popalisz...

[Marcin K.]

Sobie jak sobie. Pomyslec co bedzie jak komus zrobi. Zacznij czytać o modelarstwie. Relacje z budowy. Cokolwiek. Masz pytania na poziomie 5 latka, wszystko chcesz podane na tacy. Troszke własnej inicjatywy w to włoż. OMG...
