SlawekADW

Bocian 9bis- E 3700mm

Recommended Posts

Czekając na frezowania, cięcia itp innych modeli zabrałem się za Bociana. Sam pomysł stworzenia takiego szybowca błądził w mojej głowie już jakiś czas ale teraz pojawiły się możliwości finansowe do zrealizowania tego pomysłu. Nie ukrywam że dodatkowym impulsem był projekt CAD skrzydła Muchy dla Piotrka <Piter216> Sam proces projektowania może nie jest interesujący ale Piotrek zlecił wycięcie skrzydła i już jest w stanie ich klejenia. Tutaj można dowiedzieć sie więcej http://forum.aerodesignworks.eu/viewtopic.php?f=57&t=166&start=120 Wracjąc do Bociana, w założeniu ma mieć 3720mm rozpiętości, ze względu na brak dokładnych planów będzie to 2/3 makieta. Niestety ale plany z modelarza mają dużo błędów któe wychodzą dopiero przy rysowaniu CAD. W tym momenicie jestem na etapie rysowania 3D kadłuba który będzie pocięty i będą z niego wyciągnięte przekroje. Część elementów będzie rysowana w 2D i potem dopiero przekształcowna w 3D. Szkoda przynudzać, plan działań jest prosty, cele jasne. Na zakończenie przed screenami pragnę podziękować wszystkim którzy mi pomogli w pozyskaniu planów i materiałów więc dziekuję kolegom Milo, MisiekK, Piter216 i wielu innym :)



Dołączona grafika



Nie wiem jak korzystać ze wstawiania screenów jako załączniki , może ktoś to opisze. W każdym razie więcej screenów w dużej rozdzielczości jest tutaj. http://forum.aerodesignworks.eu/viewtopic.php?f=57&t=254&start=30

Share this post


Link to post
Share on other sites

No to masz kibica. Noszę się z ochotą zakupu/zrobienia makiety lub jakiejś części makiety szybowca. Mam na oku kilka konstrukcji ale bocian ... to jest to.

Powodzenia

Share this post


Link to post
Share on other sites

Walczę cały czas, do wycięcia i wykonania mam około 2-3 miesiące. To wstępny rysunek usterzenia



Dołączona grafika

Share this post


Link to post
Share on other sites

Upłynęło trochę czasu od ostatnirgo postu, Bocian jako bryła 3D został z grubsza narysowany, teraz rysowane są elementy konstrukcji. Doprawdy nie wiem jak wstawia się tutaj załączniki ale to czysty horror więc dam tylko link, chyba że któyś z modów wstawi screeny do tego tematu bo ja nie wiem jak. Mogę podesłać na mail. Link http://forum.aerodesignworks.eu/viewtopic.php?f=57&t=254&start=90

Share this post


Link to post
Share on other sites

Sławek ty to masz haryzme z tym rysowaniem. podziwiam i czekam na cd.

Share this post


Link to post
Share on other sites

Dziś narysowałem część żeberek. Kończę pozostałe modele więc różnie bywa z rysowaniem Boćka. Poza tym jest "grupa wywierająca nacisk" na narysowanie akrobacyjnego Kobuza :D hahahha. Tak czy siak, bocian trafi do cięcia razem z Ulitmatem 1250.

Share this post


Link to post
Share on other sites

Temat  sprzed 9 lat. No ale się doczekał.... Do poprawy wszystko. Najpierw kadłub a właściwie jego końcówka. Trochę przemodelowałem tył żeby był bardziej makietowy.

 Profil skrzydła- tu poprosiłem kolegę z forum o pomoc i obiecał pomóc za co bardzo jestem wdzięczny.

Rozpiętość 3700 czyli tak jak zakładałem. Temat jest rozwojowy i tym razem nie odpuszczę.

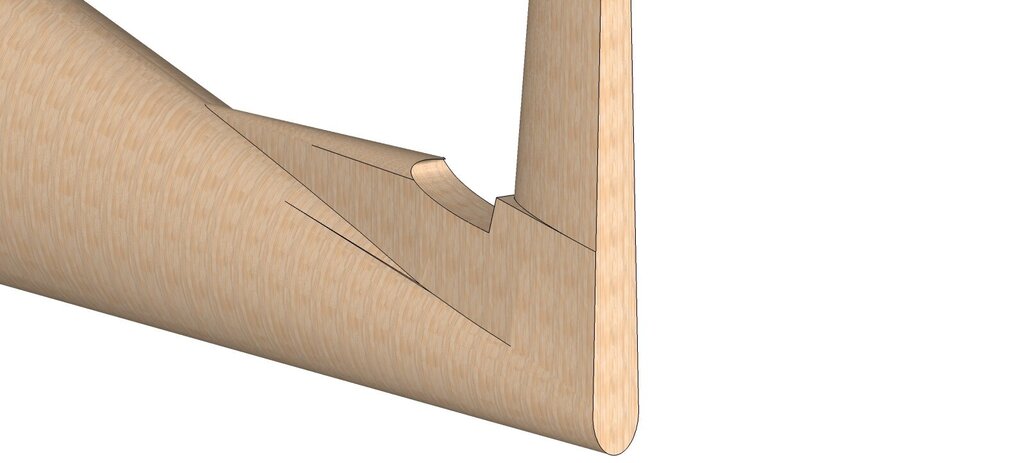

kadłub bociana poprawiony.jpg

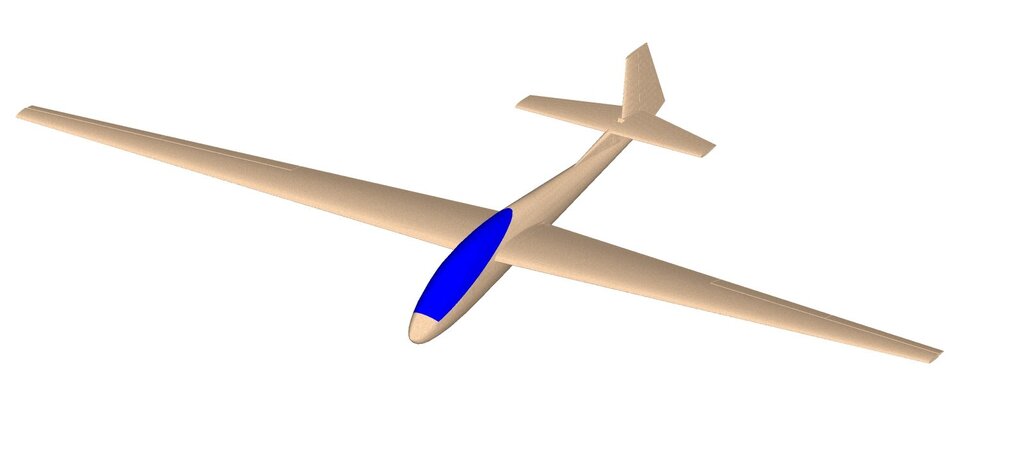

bocian 3d1.jpg

Share this post


Link to post
Share on other sites

Sławku jak masz taką  wenę do rysowania polskich szybowców to może Foka 5?

Share this post


Link to post
Share on other sites

Do Foki 5 nie ma żadnej sensownej dokumentacji

Share this post


Link to post
Share on other sites

na stronie scale soaring uk opublikowano plany bocianów: 9 opracowany przez Jilles Smits'a i 9-bis E1 przez Johna Ealy'ego.Może będą pomocne przy dalszym projektowaniu...Plany są free.

Bocian_Plans.zip Bocian-9_1.pdf Bocian-9_2.pdf

  • Upvote 2
  • Dzięki 1

Share this post


Link to post
Share on other sites

Temat Kobuza na tą chwilę utknął na etapie cięcia, więc zabrałem sie za statecznik poziomy.  Myślę że niebawem zabiorę się za kadłub ale muszę poczekać na profile żeby opracować centropłat i ewentualne bagnety. Skłaniam się ku skrzynkom bagnetowym w kadłubie i skrzydłach. Pozwoli to zachować oryginalny bociani wznios.

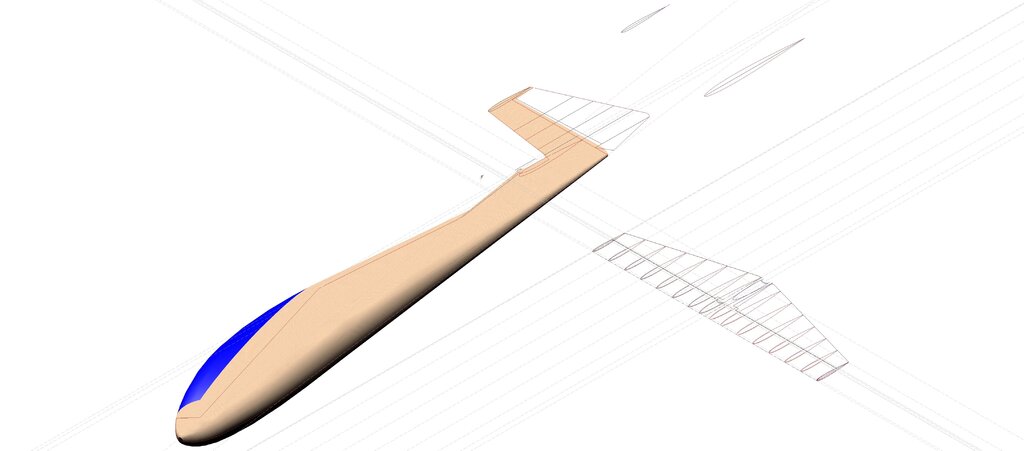

kadłub bociana poprawiony2.JPG

Share this post


Link to post
Share on other sites

Z racji braku wyciętych elementów Kobuza ( nie mam informacji kiedy i czy będą) zabrałem się za kadłub Bociana. Najpierw miał być statecznik ale jego mocowanie wiąże się z kadłubem więc trzeba rysować te dwa elementy jednocześnie.

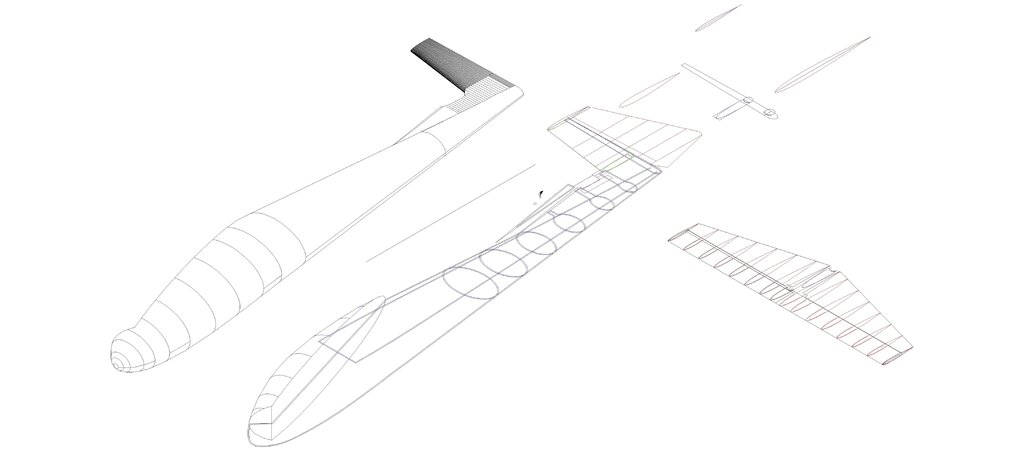

kadłub bociana poprawiony3.JPG

  • Upvote 1

Share this post


Link to post
Share on other sites

Rysowania ciąg dalszy. W oczekiwaniu na liczenie profiu skrzydła zacząłem rysować jedną z trudniejszych rzeczy czyli końcówka kadłuba plus łoże statecznika poziomego. Zaczyna to przybierać realne kształty.

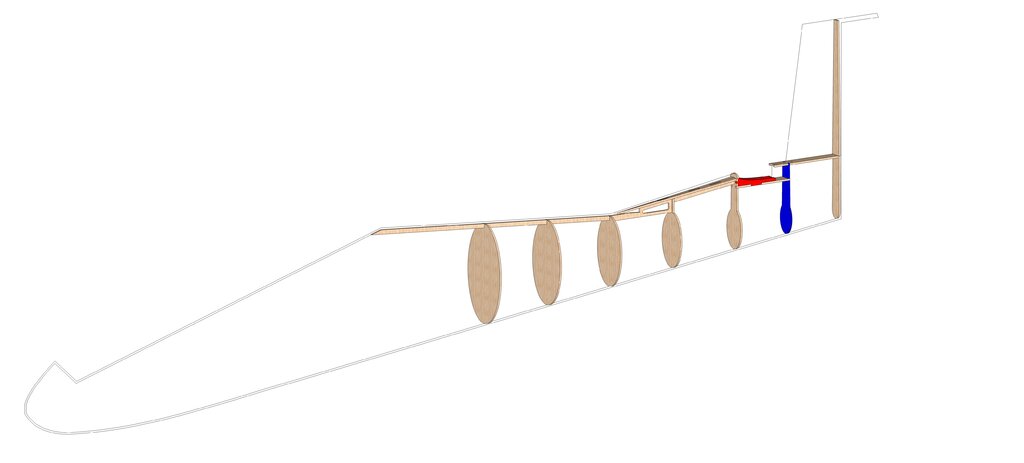

składanie kadłuba bocian.jpg

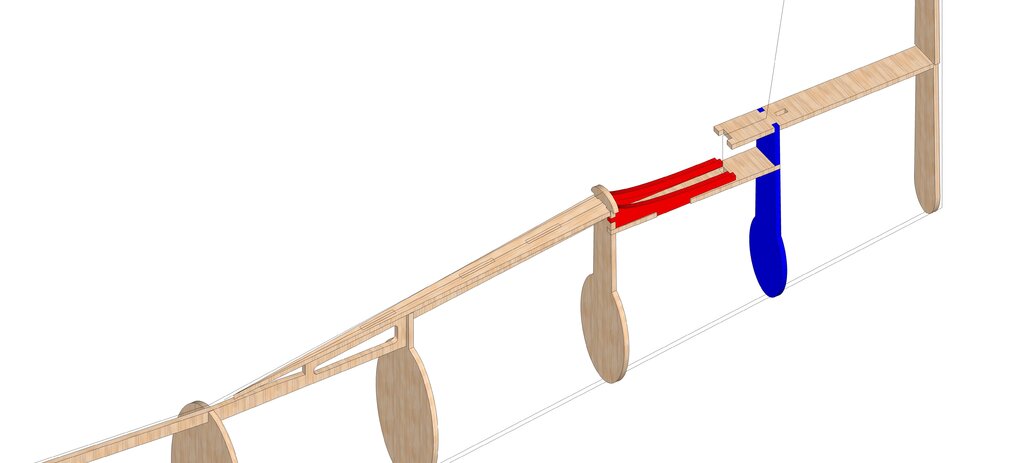

składanie kadłuba bocian1.jpg

Share this post


Link to post
Share on other sites

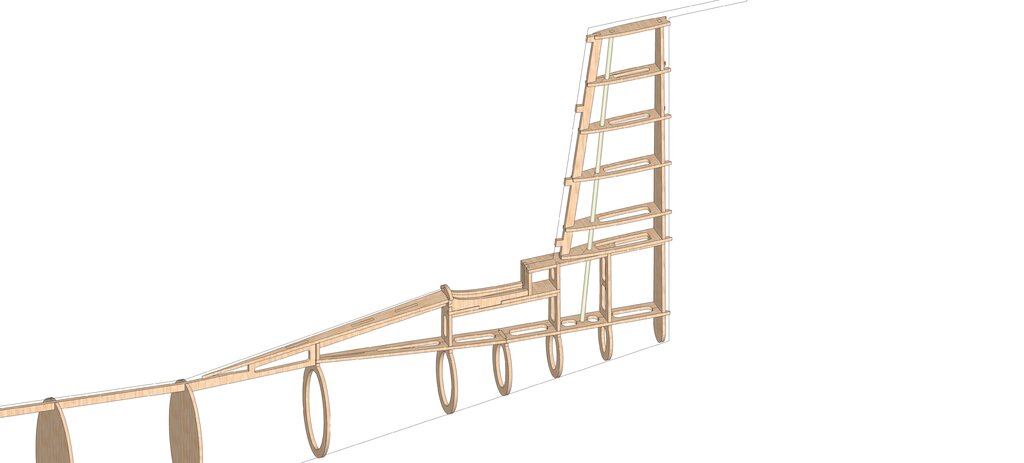

Ciąg dalszy zmagań.  Rzecz jasna w większości elementów będą ażurowania. Zastanawiam się nad napędem SK, bowden, linki albo serwo w ogonie. Skłaniam się ku bowdenowi lub serwie. Linki są upierdliwe.

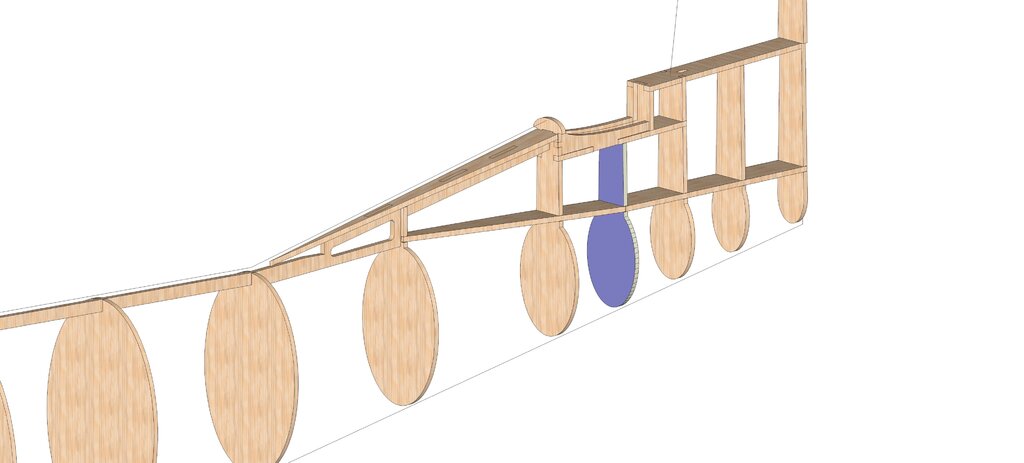

składanie kadłuba bocian112.jpg

Share this post


Link to post
Share on other sites
