Śmigiełko - struganie

[balcerseb88]

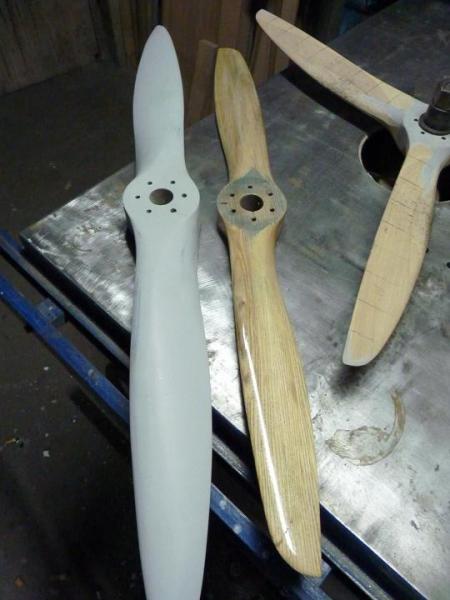

Adam ja troszeczkę inaczej strugam swoje śmigła ja zaczynam od otworu potem wycinam do szablonu kształt śmigła następnie montuje śmigło na frezarce i na tej frezarce je obrabiam mierząc od blatu konty natarcia itd. poniżej zdjecia jak to mniej wiecej wyglada do mniejszych smigeł mam mniejszy przyrząd bardzo podobny do tej frezarki ze zdjęcia ale zrobiony własnoręcznie



Potem wyważanie juz na wyważarce wstępnie wyważam przycierając lewą lub prawą łopatę resztę wyważam lakierem na jedna mniej lakieru na drugą wiecej



Teraz będziesz miał ciężko wytrasowac nie mówiąc o przewierceniu tego śmigła tak żeby było dobrze (a musi byc idealnie bo przy takich obrotach można zrobić komuś krzywdę ) to musiał byś je przewiercić na dobrej jakości wiertarce lub frezarce stołowej bez luzów oczywiście bardzo dobrze (stabilnie) mocując śmigło do blatu bo drewno ma to do siebie ze ściągą podczas wierceni

Wiem co pisze ponieważ zrobiłem juz nie jedno smigło nie tylko modelarski niektóre lataja do dzis nie w modelach a w paralotniach i motolotniach i nikomu krzywdy nie zrobiły













W razie czego służę pomocą w budowie

[bzik4]

TOMEK.CEKALA to małe było pierwsze, nie testowałem i raczej nie wsadzę go do samolotu bo ma kilka ukrytych wad

balcerseb88 kurna no jestem pod wrażeniem, ale nie bardzo rozumiem jak wygląd proces produkcji tych Twoich cudeniek. Bardziej łopatologicznie proszę a najlepiej jakaś fotorelacja

[balcerseb88]

Jak na razie nie mam żadnego do zrobienia tak ze ciężko będzie z fotorelacja ale jak tylko cos bede robił pojawi sie na forum bo tak to faktycznie dość ciężko jest opisać krok po kroku wykonanie takiego smigła jeszcze tak zeby to ktos zrozumiał

Pozdrawiam

[RobertGajewski]

Panowie ! Do dzisiaj produkuje się śmigła drewniane. Nasze Jaki12, Wilgi PZL mają takie śmigła.Robione są z listew sosnowych z wklejanymi czopami z drewna Delta. Struga sie je ręcznie do szablonu, potem okleja sklejką 0,8 mm pokrywa płutnem lnianym lub jutowym, maluje żelowanym celuloidem, szlifuje , wyważa, dobiera parami i lakieruje.

Od wielu lat zajmowałem sie obliczniem i wykinaniem smigieł do motolotni. Śmigło jiczy się do silnika. Dawniej(lata 70 te 80 te)kazdy robił sam taki silnk. Przetabiało się silniki od motoru lub od Trabanta (najczęściej). Ja miałem silnik od EMztki 250,zwiększony stopień sprężania, podpiłowywane kanały, ręcznie robiona gardzieldo gaźnika (najlepsze były Tilstona bezpływakowe).

Dobra

ale co do śmigła

Panuje mit, że śmigło tylko fabryczne.

Jak sie wie. to tylko troche pracy i cierpliwości i dużo staranności i mamy TO



Adam ja troszeczkę inaczej strugam swoje śmigła ja zaczynam od otworu potem wycinam do szablonu kształt śmigła następnie montuje śmigło na frezarce i na tej frezarce je obrabiam mierząc od blatu konty natarcia itd. poniżej zdjecia jak to mniej wiecej wyglada do mniejszych smigeł mam mniejszy przyrząd bardzo podobny do tej frezarki ze zdjęcia ale zrobiony własnoręcznie



Potem wyważanie juz na wyważarce wstępnie wyważam przycierając lewą lub prawą łopatę resztę wyważam lakierem na jedna mniej lakieru na drugą wiecej



Teraz będziesz miał ciężko wytrasowac nie mówiąc o przewierceniu tego śmigła tak żeby było dobrze (a musi byc idealnie bo przy takich obrotach można zrobić komuś krzywdę ) to musiał byś je przewiercić na dobrej jakości wiertarce lub frezarce stołowej bez luzów oczywiście bardzo dobrze (stabilnie) mocując śmigło do blatu bo drewno ma to do siebie ze ściągą podczas wierceni

Wiem co pisze ponieważ zrobiłem juz nie jedno smigło nie tylko modelarski niektóre lataja do dzis nie w modelach a w paralotniach i motolotniach i nikomu krzywdy nie zrobiły













W razie czego służę pomocą w budowie

Tu kolega ma zasadniczo racje. Zaczyna się od otworu, jest on bazą do osiowego wykonania reszty śmigła.Wiercenie po wystruganiu, to porażka.

Piękną robote tu widze. Fajne

[Shock]

Piękny ...silnik .

Nie bardzo odważyłbym się odpalić silnik z takim śmigłem.Jak łączone są prostopadłe łopaty do głównego elementu śmigła ?

[RobertGajewski]

Piękny ...silnik .

Nie bardzo odważyłbym się odpalić silnik z takim śmigłem.Jak łączone są prostopadłe łopaty do głównego elementu śmigła ?

Ato niby czemu???

To śmogło, to jest monolit. Lamele drewniane przekładane włuknen szklanym.

[Shock]

Ok ,po prostu byłem ciekaw jak jest to śmigło zrobione bo wygląda na zdjęciu jakby łopaty były jakoś doklejane

[RobertGajewski]

Nie, nie. To tylko tak wygląda. Śmigło jest klejone z pasków wysokiej jakości sklejki lotniczej i gęstej cienkiej tkaniny. ma średnice 450 mm i na hamowni kręciłem go 25 000 obr/min. Miałem cichą nadzieje je rozerwać, ale się nie udało

[Shock]

Dzięki za informację ,i znowu człowiek się coś dowiedział ciekawego

[RobertGajewski]

A to będzie z ty śmigłem latać

[MASK]

To jest FA 200 R3? Paliłeś już ten motor?

[RomanJ4]

Może się komuś przyda..



http://www.zoklet.net/bbs/showthread.php?t=12855

http://www.homebuiltairplanes.com/forums/firewall-forward-props-fuel-system/10967-my-home-made-propeller-design-software-download-video-tutorial.html m/in. projektowanie i wykonanie

http://www.culverprops.com/culverintro.php do troszkę większych modeli http://www.culverprops.com/galleryculvercustomer.htm

http://www.rcgroups.com/forums/showthread.php?t=122737 laminaty

[Paweł Prauss]

Adam ja troszeczkę inaczej strugam swoje śmigła ja zaczynam od otworu potem wycinam do szablonu kształt śmigła następnie montuje śmigło na frezarce i na tej frezarce je obrabiam mierząc od blatu konty natarcia itd. poniżej zdjecia jak to mniej wiecej wyglada do mniejszych smigeł mam mniejszy przyrząd bardzo podobny do tej frezarki ze zdjęcia ale zrobiony własnoręcznie



Potem wyważanie juz na wyważarce wstępnie wyważam przycierając lewą lub prawą łopatę resztę wyważam lakierem na jedna mniej lakieru na drugą wiecej



Teraz będziesz miał ciężko wytrasowac nie mówiąc o przewierceniu tego śmigła tak żeby było dobrze (a musi byc idealnie bo przy takich obrotach można zrobić komuś krzywdę ) to musiał byś je przewiercić na dobrej jakości wiertarce lub frezarce stołowej bez luzów oczywiście bardzo dobrze (stabilnie) mocując śmigło do blatu bo drewno ma to do siebie ze ściągą podczas wierceni

Wiem co pisze ponieważ zrobiłem juz nie jedno smigło nie tylko modelarski niektóre lataja do dzis nie w modelach a w paralotniach i motolotniach i nikomu krzywdy nie zrobiły













W razie czego służę pomocą w budowie

W końcu jakaś porządna modelarska robota!!

Sam wykonałeś te wszystkie śmigiełka?

Szczególnie interesują mnie te z ostatniej fotki, jakie drewno zastosowałeś?

[balcerseb88]

W końcu jakaś porządna modelarska robota!!

Sam wykonałeś te wszystkie śmigiełka?

Szczególnie interesują mnie te z ostatniej fotki, jakie drewno zastosowałeś?



może nie tak modelarska jak lotnicza

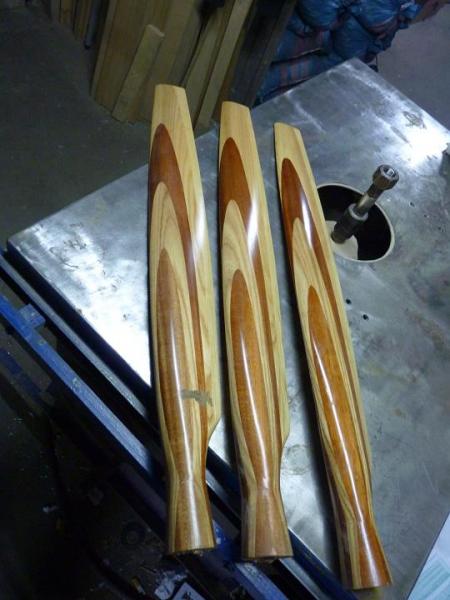

Ostatnie smigło to klejonka jesionowa i sapelli

[Paweł Prauss]

Nie, nie. To tylko tak wygląda. Śmigło jest klejone z pasków wysokiej jakości sklejki lotniczej i gęstej cienkiej tkaniny. ma średnice 450 mm i na hamowni kręciłem go 25 000 obr/min. Miałem cichą nadzieje je rozerwać, ale się nie udało

Robert a czym zakręciłeś to śmigiełko do 25000 rpm??

balcerseb88



A gdzie kupujesz drewno?

[balcerseb88]

Drewna specjalnie nie kupuje jestem stolarzem tak ze zawsze znajdzie sie kawał deski jesli chodzi o egzotyczne mozna nabybc w ostrudzie

ART WOOD Okleiny Naturalne, Sklejki, Tarcice Egzotyczne



Ostróda, woj. warmińsko-mazurskie, kod 14-100

Ulica: Składowa 2/10

Telefon: 896422607

Fax: 896460348

Strona www: http://www.art-wood.pl



a nasze polskie jak wiadomo na pobliskich tartakach

[RobertGajewski]

Robert a czym zakręciłeś to śmigiełko do 25000 rpm??

balcerseb88

mam silnik elektryczny z falownikiem i przekładnią pasową.

A gdzie kupujesz drewno?



To jest FA 200 R3? Paliłeś już ten motor?

nieee... to nówczka jeszcze nie tykana

[Paweł Prauss]

Robert, a jaką moc ma ten silniczek elektryczny z Twojej stojanki?

[RobertGajewski]

to nie silniczek, to silnik ze stacji wentylatorowej VTS z falownikiem 1 860 W

[bzik4]

na dwóch kilowatach rozpędziłes to śmigło do 25000 obrotów?
