Mój EASY STar FPV

[Killerus]

Zobaczymy jak to będzie, zawsze antene mode pociągnąć po skrzydle ;-)

[Marcin]

Odezwij sie na kom w sprawie oblotu na cycu Musze tam być!

[Marcinmb]

ja równierz przyjade:)moze nawet z gotowym FireFly :mrgreen:

[Peter]

Oblot ES to juz wydareznie prawie miedzynarodowe.

No koniecznie musi byc udokumentowany.

[Killerus]

No tak do pełni szczęścia będzie tylko brakowało urządzenia które zgra materiał video z kamerki w modelu, może ktoś ma kamere z możliwością nagrywania z zewnętrznego źródła ?

[Tomisław Piotr]

A kiedy oblot?

[Killerus]

Tomi do oblotu jeszcze daleko (zimno brrr), ale dołączam kolejne fotki z prac nad modelem.

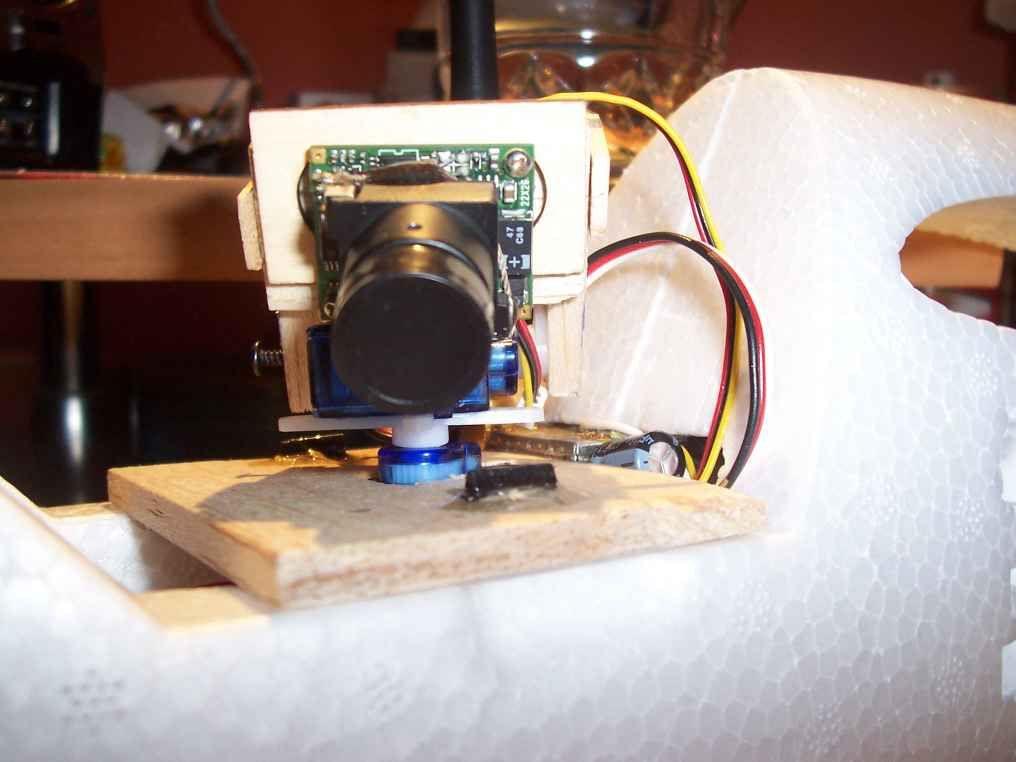

Na fotkach własnej roboty "pan & tilt" - balsowy. Nie wyglada zbyt pięknie, ale jest trwały ;-)









Konstrukcja z balsy wymaga jeszcze troche doszlifowania.

Przy podłączeniu i sprawdzeniu działania przyszło parę zmian, tj. serwo skrętem kamerę idzie pod półkę z balsy i będzie odwrócone o 180%, tak by nie haczyć o antene nadajnika.



Dla przypomnienia mam aparature SANWA VG 6000 i tak sterowanie kamerą na boki wykorzystam kanał 4 (ster kierunku pójdzie na kanał 2 (lotki) tak abym na jednym drążku miał kierunek i wysokość ES)

kierowanie kamerą góra/dół daje na kanał 6 czyli przełącznik 3 pozycyjny patrz: góra - prosto - dół. Myśle, że poninno mi to wystarczyć, jak na razie w goglach latałem tylko z ruchem kamery na boki ;-)

[Killerus]

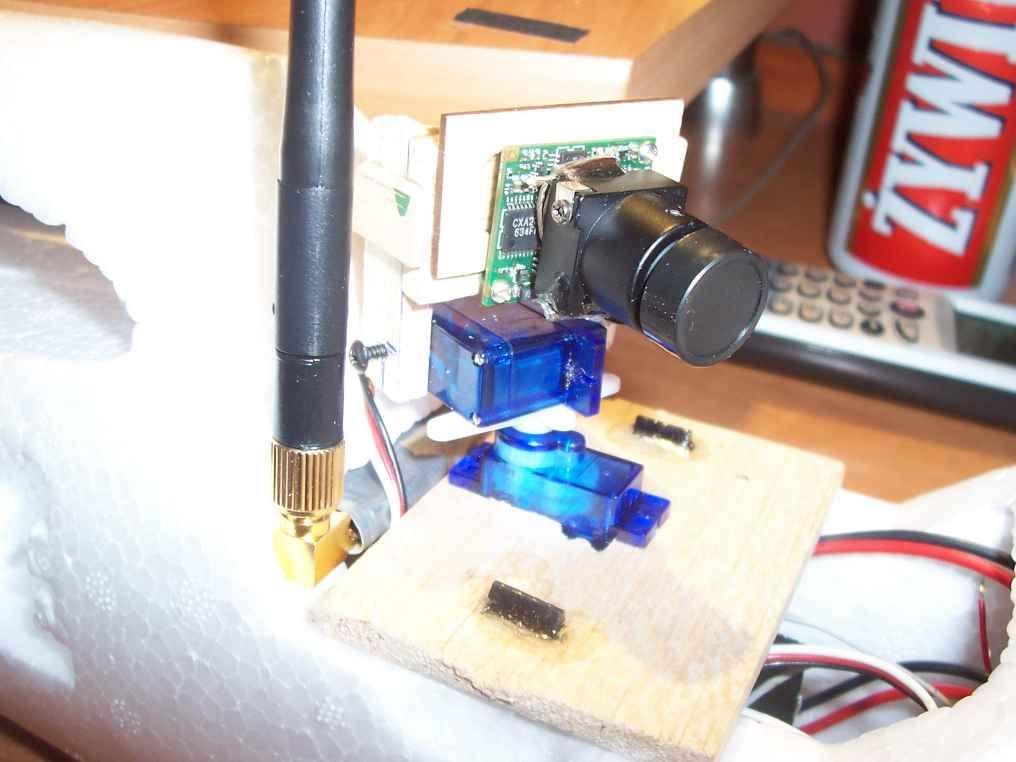

Po paru udoskonaleniach (kamera była za wysoko) podstawa do sterowania kamerą wygląda mniej więcej tak:







Nadajnik, jest zaraz za kamerką, 2 radiatory (5V i 3.3V) skryte w 2 osobnych miejscach w kadłubie.

Musze jeszcze dorobić wloty i wyloty wentylacyjne by wszystko się mogło chłodzić.



Teraz przszła pora na serwa i stery kierunku i wysokości, a potem już tylko skrzydła i wyważenie modelu i może jeszcze w tym roku oblot !

[Killerus]

Hmmm, a jednak oblot przedłuży się do następnego roku, jedno serwo mam padnięte, trzeba więc zamówić nowe !

W sumie lepiej teraz niż na niebie miało by się to zdarzyć ;-()

[Killerus]

Potrzebuje jeszcze jakieś zdjęcie kokpitu z samolotu, tak abu były widoczne zegary, będę wdzięczny za fotki !!!

[Ładziak]

Do exTRIMa, ale może się przyda:



[mieczotronix]

Nie wiem czy serwa nie są zbyt delikatne. Mam wrażenie, że to serwo od pochylania kamerki góra dół powinieneś dać z mocniejszymi zębami, żeby przy uderzeniu w ziemię przy twardym lądowaniu bezwładność kamerki nie powodowała zrywania zębów w przekładni serwa. No może kamerka nie jest aż taka ciężka, jak mi się wydaje...

[Killerus]

Serwa to poczciwe TowarPro 9 g, jak na razie jeszcze mnie nie zawiodły, ale masz rację, będę musiał mieć na uwadze, że krucho może być z zębatkami po twardym lądowaniu ;-)

[mieczotronix]

jak masz EPP, to zrób sobie to co masz z balsy właśnie z EPP - dobrze pochłania energię. Ja miałem 200g aparat w kołysce z EPP przyczepionej na rzepa do kadłuba i po glebie - prawie, że pionowej, aparatowi nic się nie stało - polecam. Albo zrób balsę tak, żeby miała gdzie się złamać (jako bezpiecznik).

[Killerus]

Tutaj próbka Video widok z kamery z modelu, szkoda, ze pulpit sterowniczy wychodzi rozmyty



http://pl.youtube.com/watch?v=sfdSrHrOf_w



Coś też mi się tu kolory nie zgadzają ;-)

[Killerus]

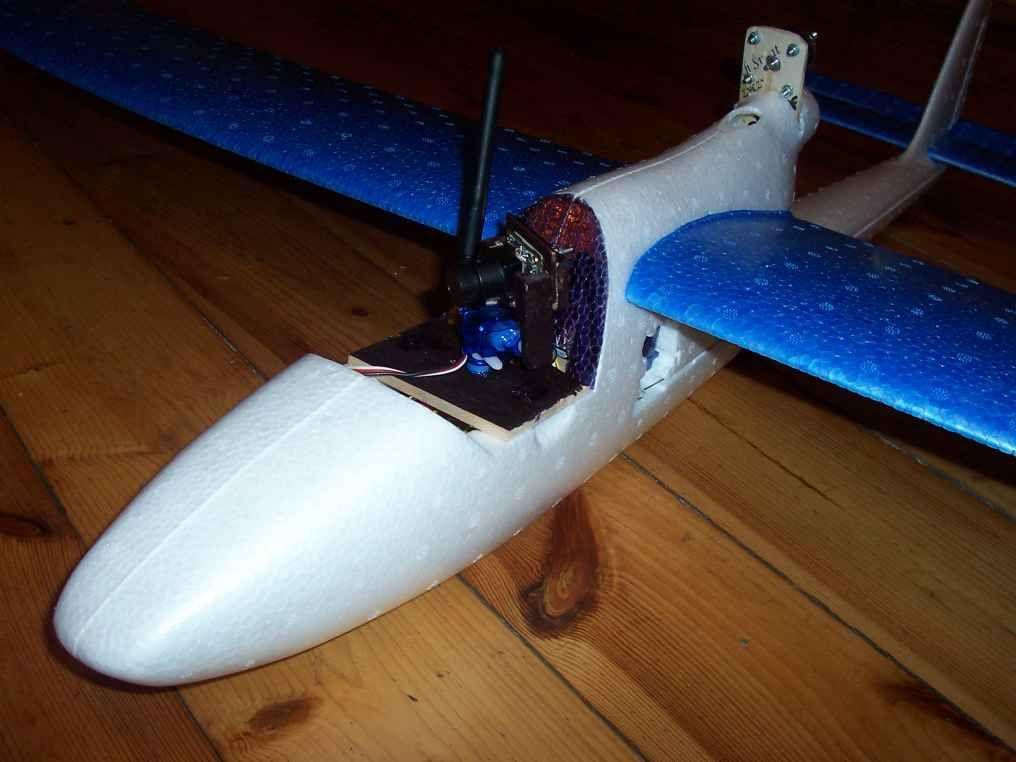

Zamontowałem całe wyposażenie, brakuje mi jeszcze tylko 1 serwa i można lecieć.

Wrzuciłem model na wage, wyszło 670gram. Myśle, że maks w 700 gramach powinienem się zmieścić.







[Peter]

Jaki ladny,az zal ze bedzie ladowal na brzuchu ....

Jakiego serwa brakuje-od kierunku?

Zaloz 9g , ja latam tylko na tych-nawet w Easy Gliderze (ale bez szalenstw)

[Killerus]

Dzięki



Brakuje tylko kierunku, zamierzam uzyć 9 gramowych Tower Pro, stosuje je od b. długiego czasu i jak na razie mnie nie zawiodły.



Myślałem, że model gotowy do lotu będzie o 200 - 300 gram cięższy

[Peter]

zamierzam urzyć 9 gramowych Tower Pro

To uzyj a nie urzyj to serwo z napedu kamerki.Na poczatku lepszym rozwiazaniem jest

szukanie nosem-dziobem kierunku-wyrabia nawyk orientacji i plaskiego lotu.

[Killerus]

Hmm już myślałem, że nie będę nic przerabiał, a tu jednak strasznie mi się grzeją radiatory z stabilizatorów 5V i 3.3V. Wcześniej tego nie było.

Czy ktoś wie czy układ 7805 ma zabezpieczenie przed przegrzaniem ??



Muszę rabiatory wystawić na zewnątrz kadłuba.

Przeróbki, jak już zrobię, to sfotografuje :roll:
