Wojtek I

I jeszcze SZD-22 Mucha

Recommended Posts

W lipcu mija równo 35 lat od mojego laszowania na ten szybowiec więc nowy projekt SZD-22c Mucha Standard.

Ułatwiłem sobie zadanie i wyjściowym materiałem jest podstawowy KIT.

A tak ma wyglądać:

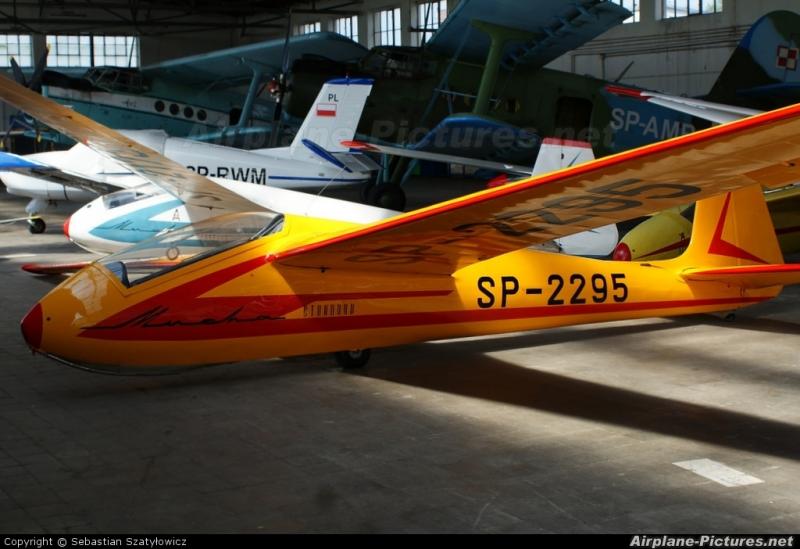

Jest to Mucha z naszego hangaru.

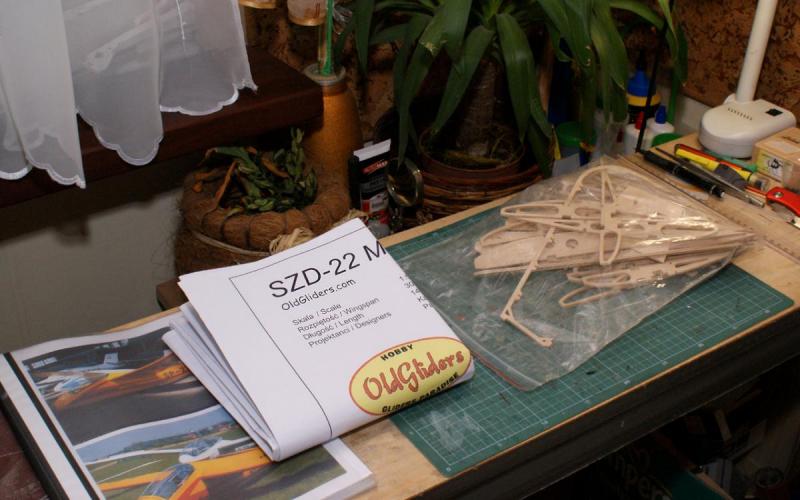

Zaczynam rozpakowywać tartaczek i stwierdzam, że jest fajnie zrobiony, sklejka dobrej jakości, bardzo starannie wycięta.

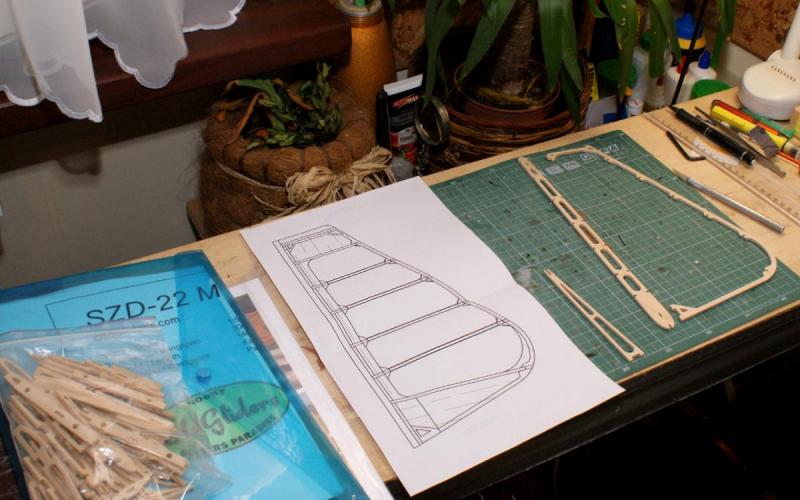

Będą jakieś zmiany co do dostarczonych rysunków (na pewno hamulce), ale podstawą do pracy jest projekt OldGliders





Share this post


Link to post
Share on other sites

Wojtek, mam pytania do kitu z OldGliders:

- widzę, że kadłub nie jest wzmacniany węglem, czy organolepycznie jest wystarczająco mocny, czy będziesz go wzmacniał?

- nie widzę w zestawie wręgo do kadłuba, będziesz je wykonywał?

- kółko chyba jest nieamortyzowane, nie wiem czy przy tej wadze modelu ma to znaczenie, pewnie nie jeżeli opona kółka dobrze pracuje a nie wgniata się jak pianka (widziałem takie koła). Pytanie więc o jakość kółka, czy jest dobra?

- czy skrzydło jest wykonane wyłącznie z balsy, czy też są dźwigary np. sosnowe?



Przepraszam za tyle pytań ale zestaw wygląda zachęcająco...

Share this post


Link to post
Share on other sites

Witaj Piotrze.

Ad.1 Kadłub jest wystarczająco mocny, ale ja i tak wzmacniam takie rzeczy węglem (tak jak ten do Kani)






Ad.2 W zestawie są tylko półki pod serwa i nie ma wręg, chyba wykonam jedną na wysokości koła.

Ad.3 Koło pompowane powinno całkowicie sobie poradzić ( tak robiłem w RWD - masa okolo 2,7 kg i zdaje egzamin )








Ad.3 W tym podstawowym zestawie nie ma pasów dźwigara, ale są sosnowe, można robić wzmocnienia z węgla chić to chyba nie ma sensu przy tej rozpiętości.



A zestaw jest fajny - polecam.

Share this post


Link to post
Share on other sites

Jakieś małe kroczki, ale zawsze coś.

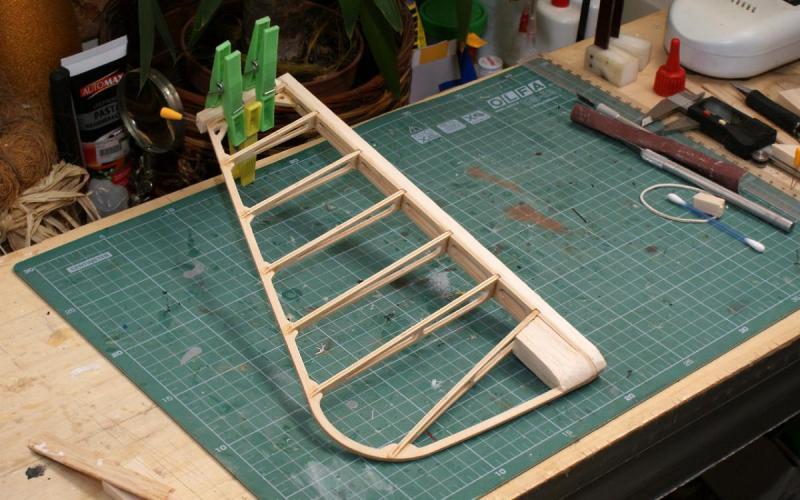

Walczę powoli ze sterkiem

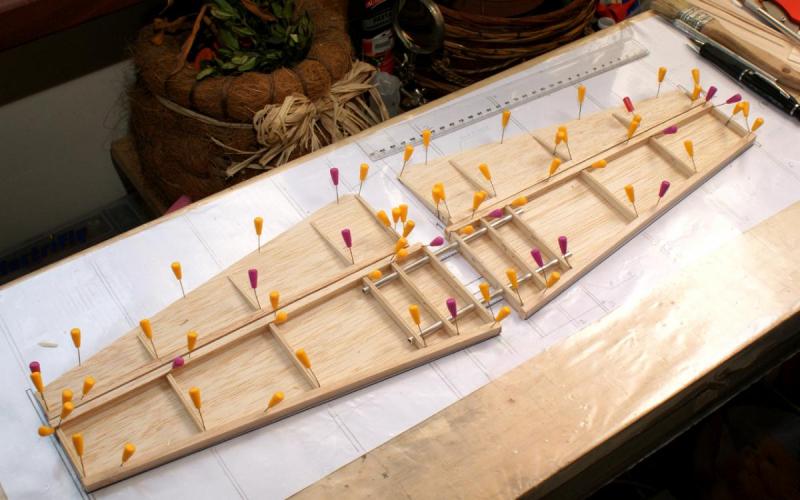

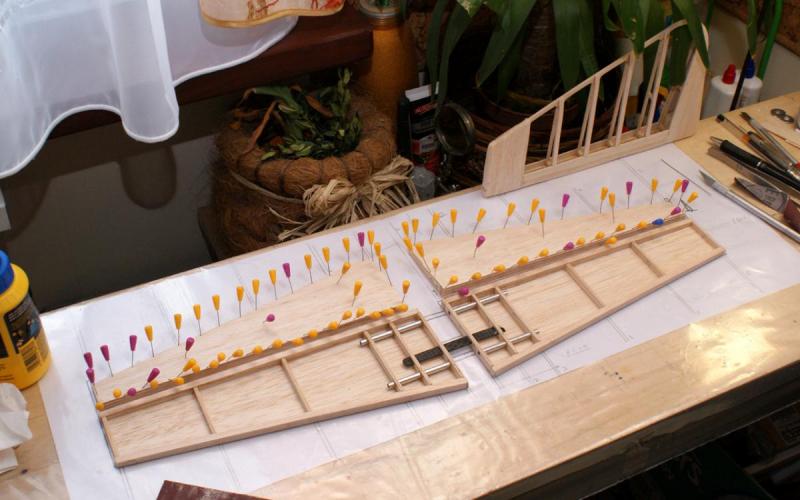

I resztą ogona

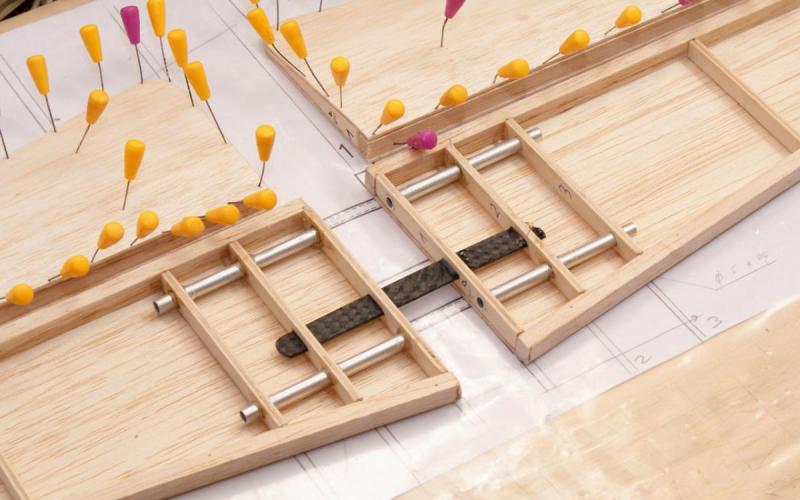

Zamek statecznika

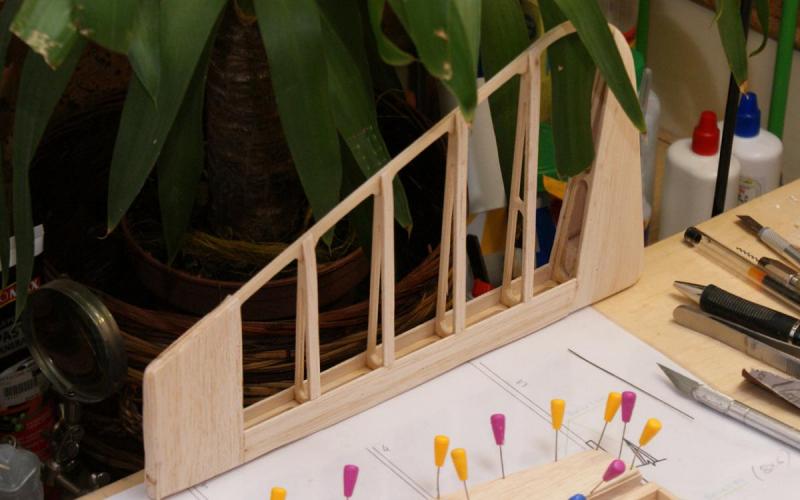

A sterek pomału się zmienia.




Share this post


Link to post
Share on other sites

I znowu troszkę do przodu - gotowe pasy dźwigara, lotka i spływ.






Zdecydowałem się jednak na bagnet płaski stalowy. Wymagało to wprowadzenia małych zmian konstrykcyjnych w stosunku do kit'u, ale wuszło fajnie.












Może jutru uda się zacząc zamykać dźwigar.

Share this post


Link to post
Share on other sites

Wojtek, spokojnie prace nad Kanią idą (w tle), troszkę mi się "przejadła" i muszę odpocząć.

Dźwigar zamknięty, zaczynam owijki i może uda mi się jutro pokazać kadłub (mam nadzieję że już wszystko podeschło).







Share this post


Link to post
Share on other sites

A tak wygląda kadłub po modyfikacji (wzmocniony od środka) i pomalowaniu podkładem.
















Share this post


Link to post
Share on other sites

Myślę, że to nie jest modyfikacja a konieczna czynność jeśli model nie ma być na jeden sezon :) Pewnie i stąd wynika niska cena zestawu, że nieco trzeba od siebie dodać aby miało to ręce i nogi. Szkoda, że w kadłubie nie ma już chociażby zaznaczonych miejsc pod otwory na bagnety i kołki ustalające. Znacznie ułatwiło by to pracę szczególnie tym, którzy mają mało miejsca i ciężko im wszystko dokładnie wymierzyć.

Share this post


Link to post
Share on other sites

Wojtek,



w jaki sposób wkleiłeś wzmocnienia w tylnej części kadłuba? Kurcze ładnie zrobione ale nie wiem, czy dałbym radę wsadzić łapę w tak wąską część kadłuba i zrobic to porządnie. Listwy sosnowe przewidziane na skrzydło Masz w jednym kawałku, czy też sa klejone z dwóch? Pytam ponieważ w oldgliders nie można zakupić listw w całości a nie wiem, gdzie ew. takie długie można zamówić.

Share this post


Link to post
Share on other sites

Wojtass masz rację co do tej konieczności - wszystko wymaga swego: mordka chleba, ... kija, jak ktoś myśli, że kit jest gotowym modelem to się myli.

A listwy są klejone.



W kicie są dwa szablony, jeden do skrzydła, a drugi do statecznika poziomego od których można ładnie wytrasować położenie otworów pod bagnety.

Share this post
