DIY telemetria w komórce


bart07
 Udostępnij

Rekomendowane odpowiedzi

Witam.



Znalazłem w sieci opis wyposażenia nadajnika FrSky w moduł bluetooth. Polutowałem i TO DZIAŁA!!!



Ponieważ nie zadziałało od razu, piszę co było nie tak.

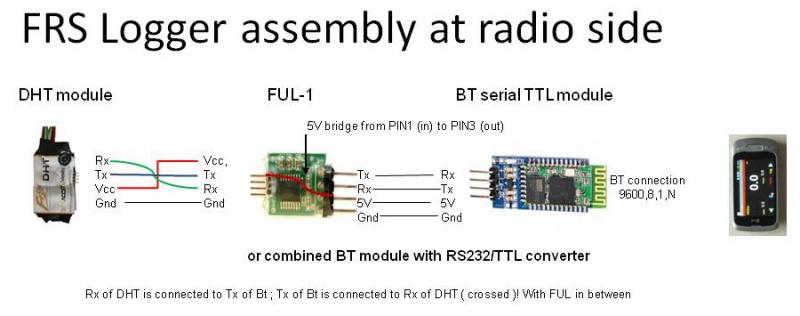

Składałem moduł wg opisu na stronie http://www.hapeweb.c..._manual_Pro.pdf Jest tam taki obrazek:




1. Nie wiem, czy jest on prawidłowy dla DHT, ale dla DJT trzeba zamienić Tx i Rx między FUL-1 a BT - łączymy Rx z Rx i Tx z Tx

2. Obejście zasilania (pokazane na czerwono) jest konieczne. Oczywiście nie łączyłem pinów na FUL-1, tylko zasilanie od razu do modułu BT. Inaczej BT nie startuje.

3. Wyrzuciłem wszystkie złącza i polutowałem na taśmy (z wyjątkiem złącza do DJT). Całość umieściłem w termokurczce. Podklejone od spodu do apki na taśmę dwustronną. Nie ma co pokazywać :D



Działa!!!



Testowane z:

FRS Logger - FrSky telemetry - https://play.google.com/store/apps/details?id=hp.frslogger_basic

FrSky Dashboard - https://play.google....omato.frskydash

FrSky Config Program - http://rc-miskolc.em...&id=114:frsky-s



Po włączeniu FRS Logger i zaprogramowaniu alarmów (mam dzielnik napięcia za 40 groszy do A2 i podpięty pakiet zasilający) komórka w kieszeni się drze jak kończy się zasilanie (lub zasięg)

FrSky Dashboard umożliwia podgląd parametrów i programowanie DJT. Trzeba podać mnożnik w woltach, a nie jak w programie węgierskim wartość dzielnika.



Przed zabawą trzeba sprawdzić, czy programy startują na konkretnym telefonie (tablecie) Ja miałem problemy. Podałem do producenta w raporcie google play i nowa wersja już działa. Wersja PC działała od razu.



FUL-1 robi FrSky

moduł BT znalazłem w sieci (wg zdjęcia)



Bartosz

  • Lubię to 2
Odnośnik do komentarza
Udostępnij na innych stronach

  • 2 tygodnie później...
Postaw mi kawę na buycoffee.to
  • 2 tygodnie później...

witam,

tez sie chciałem tym pobawić, czy ktoś jeszcze probował?

Jakie efekty, jakich uzyliście elementów i na jakich programach robicie odczyt danych?



Do tej apki znalazłem taki program frsky dashboard

https://play.google....frskydash&hl=pl



ale nie wiem co warte jeszcze bo połaczyć nie mam jak.



co do samych modułów BT na alledrogo jest tego duzo,

http://allegro.pl/mo...3367790199.html



Pozostaje znalezienie FrSky FUL-1 module lub dwa w jednym z modułem BT



Pozdrawiam

kamilt

Odnośnik do komentarza
Udostępnij na innych stronach

  • 3 miesiące temu...

Witam, złożyłem sobie taki sam zestaw do modułu DJT niestety mam mały problem. Bluetooth ładnie się łączy z telefonem wydaje się być wszystko ok, jednak nie wskazuje mi mocy sygnału. Innych czujników nie mam, więc tylko to jest do wyświetlenia. Próbowałem zamienić Tx i Rx miejscami tak jak na schemacie, ale bez rezultatów. Może ktoś wie jak to rozwiązać ? Dziękuję i pozdrawiam.

Odnośnik do komentarza
Udostępnij na innych stronach

Tak, włączyłem odbiornik, bez tego nawet bluetooth by się nie włączył, a tak jak pisałem łączy się z komórką bez problemu :) Prawdopodobnie znalazłem rozwiązanie problemu: mój bluetooth ma baud rate 115200 a powinno być 9600. Niestety z tego co wyczytałem to nie da się tego przestawić bezprzewodowo. Musiałbym zakupić odpowiednie przejściówki, żeby to podłączyć do PC, a już chyba taniej będzie kupić nowy moduł BT.

Odnośnik do komentarza
Udostępnij na innych stronach

Tak, włączyłem odbiornik, bez tego nawet bluetooth by się nie włączył

tego nie zrozumiałem ... jak jest zasilanie na moduł BT to możesz się połączyć z nim bezprzewodowo bez względu na to czy jest komunikacja z drugiej strony. Co do parametrów transmisji BT to raczej bym zainwestował w przejściówkę rs232-usb (rozumiem że nie masz portu rs'a ?). Kosztuje jakieś grosze na allegro. Nie ma gwarancji że następny moduł będziesz miał z właściwymi parametrami.

Na androida jest emulator terminala. Podłącz do tego portu na którym nasłuchuje aplikacja i powinieneś otrzymać jakiś wynik. Pewnie śmiecie jeżeli brak zgodności prędkości ale zawsze coś ..

Odnośnik do komentarza
Udostępnij na innych stronach

Na prośbę jednego z forumowiczów wstawiam zdjęcia działającego modułu. Widać wszystkie przeploty.

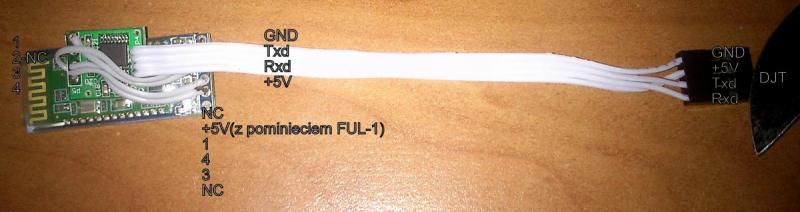

1. Połączenia:




2. Widok płytki BT




3. Połączenie BT i FUL-1 Widać obejście zasilania.




4. Połączenie FUL-1 i DJT




5. Poskładany i podłączony moduł




Uwaga, wylutowując piny należy robić to ostrożnie. Mi się "udało" naderwać jedną ze ścieżek i musiałem później ją "złapać"



Od strony DJT lepiej zastosować wtyczkę 5cio pinową, a nie 4 tak jak na zdjęciach, z ostatnim pinem wolnym. Uniknie się możliwości złego podłączenia!



Ekran ustawień BT działającego połączenia






Bartosz

Odnośnik do komentarza
Udostępnij na innych stronach

  • 3 miesiące temu...

Dzięki Bartosz za manuala, właśnie skończyłem walkę z BT do mojego nadajnika. Korzystałem również z opisu na stronie firmy Modelmotor http://modelmotor.pl/webpage/pl/telemetria-frsky-w-komorce-obrazowanie-i-komunikaty-glosowe.html

Moduł FUL-1 kupiłem również w tej firmie, mam na miejscu - też jestem z Poznania - http://modelmotor.pl/modul-ful-1-do-aktualizacji-oprogramowania-frsky.html

Moduł BT HC-06 kupiłem na Allegro, koszt ok 40 PLN z przesyłką. Na początku poskładałem na pająka i sprawdziłem czy działa:




Niepotrzebnie męczyłem się z próbami oswojenia BT przy pomocy komend AT, tak jak jest opisane na stronie Modelmotor. W przypadku modułu HC-06 zacytuje manual "AT Mode: Before paired, it is at the AT mode. After paired it’s at transparent communication." Większe możliwości ma HC-05 aczkolwiek do naszych celów nie ma to większego znaczenia. Hasło fabryczne to "1234".

Po przetestowaniu pająka zająłem się skróceniem przewodów.







Początkowo zamierzałem upchnąć układ we wnętrzu modułu nadawczego DJT - miejsca jest wystarczająco dużo.

Po namyśle stwierdziłem że zamontuje go w pudełku po TikTak'ach na zewnątrz.













Jak widać na ostatnim zdjęciu połączenie z nadajnikiem jest aktywne czyli operacja zakończona sukcesem - pacjent żyje ;-)

Odnośnik do komentarza
Udostępnij na innych stronach

  • 5 miesięcy temu...

Witam



Mam pytanko,czy taki modul moz na wykorzystac do tego celu



Opis wyprowadzen :

1 - zasilanie +
2 - gnd
3 - data +
4 - data -
5 - sterowanie zas.led w laptopie
6 - ???
7 - ???
8 - sterowanie klawiszem zał w laptopie



Mam akurat taki w domu wiec nie trzeba by kupowac.






Odnośnik do komentarza
Udostępnij na innych stronach

  • 2 tygodnie później...

Czytam 5 razy i nie mogę załapać :(

FUL-1 jest konwerterem TTL/RS232?

A jest moduł LC-05 (nie HC-05) który ma już od razu TTL

http://allegro.pl/modul-bluetooth-rs-232-arduino-i4462984214.html

Wtedy można odpuścić sobie FUL-1?



A jeśli nie to zamiast FUL-1 taki układ:

http://allegro.pl/konwerter-mini-rs232-ttl-interfejs-max202-max232-i4441843057.html

??

Odnośnik do komentarza
Udostępnij na innych stronach

Czytam 5 razy i nie mogę załapać :(

FUL-1 jest konwerterem TTL/RS232?

A jest moduł LC-05 (nie HC-05) który ma już od razu TTL

http://allegro.pl/modul-bluetooth-rs-232-arduino-i4462984214.html

Wtedy można odpuścić sobie FUL-1?



A jeśli nie to zamiast FUL-1 taki układ:

http://allegro.pl/konwerter-mini-rs232-ttl-interfejs-max202-max232-i4441843057.html

??



Tak, FUL-1 to konwerter napięć dla RS232.

Moduł DJT nadaje telemetrię w wyższych poziomach napięć niż TTL. Dlatego konwerter jest potrzebny.

Jakbyś miał moduł BT który ma RS232 na poziomie standardowym to mógłbyś konwerter pominąć.

Jeśli masz moduł BT z RS232 na poziomie TTL to konwerter jest potrzebny.

Odnośnik do komentarza
Udostępnij na innych stronach

Tak, FUL-1 to konwerter napięć dla RS232.

Moduł DJT nadaje telemetrię w wyższych poziomach napięć niż TTL. Dlatego konwerter jest potrzebny.

Jakbyś miał moduł BT który ma RS232 na poziomie standardowym to mógłbyś konwerter pominąć.

Jeśli masz moduł BT z RS232 na poziomie TTL to konwerter jest potrzebny.

To zamiast tego FUL-1 może być ten konwerter z allegro? Na FUL-1 trzeba czekać, a ten jest na miejscu :)

A gdzieś w innych forach czytałem, że ten FUL-1 odwraca sygnały? I że można podłączyć bezpośrednio do BT ale nie z pinów na wierzchu tylko z płytki.

Pogubiłem się już całkiem.

Może ktoś powiedzieć jaki układ siedzi na FUL-1?

Odnośnik do komentarza
Udostępnij na innych stronach

A gdzieś w innych forach czytałem, że ten FUL-1 odwraca sygnały? I że można podłączyć bezpośrednio do BT ale nie z pinów na wierzchu tylko z płytki.





Wszystko się zgadza, można też to tak nazwać "że odwraca". Chodzi o dopasowanie napięć.

W module DJT, na wyjściu jest MAX 3232, jest to konwerter z poziomu 3.3 Volt do standard RS232.



Jeśli korzystać z domyślnych pinów wystawionych z modułu to trzeba te napięcia obniżyć do standardu podłączanej elektroniki.

Można też pobrać sygnały z wewnątrz modułu - wtedy mamy poziomy 3.3V, i jeśli podłączana elektronika akceptuje takie poziomy nie potrzeba żadnego konwertera.



Zacznij od modułu BT, jaki poziom napięć akceptuje 5V czy 3.3V ?

Jeśli 5V to konwerter z MAX232, jeśli 3.3V to konwerter z MAX 3232 albo z wewnątrz modułu*.



* Przy pobieraniu sygnału z wewnątrz trzeba uważać, jest tam mało miejsca i układ do którego się podpinamy ma dość mały rozstaw nóżek, potrzebny jest dość precyzyjny sprzęt.

Odnośnik do komentarza
Udostępnij na innych stronach

Zacznij od modułu BT, jaki poziom napięć akceptuje 5V czy 3.3V ?

Jeśli 5V to konwerter z MAX232, jeśli 3.3V to konwerter z MAX 3232 albo z wewnątrz modułu*.



* Przy pobieraniu sygnału z wewnątrz trzeba uważać, jest tam mało miejsca i układ do którego się podpinamy ma dość mały rozstaw nóżek, potrzebny jest dość precyzyjny sprzęt.

Akceptuje zarówno 3,3 jak i 5V dokłądnie to moduł LC-05 jak na tej aukcji:

http://allegro.pl/modul-lc-05-bluetooth-master-slave-021-i4486919638.html

Więc jak rozumiem może być http://allegro.pl/tanio-interfejs-konwerter-rs232-ttl-3v-st3232-i4513491219.html

Zaraz zamawiam i jak przyjdzie biorę się do lutowania :)

(małe układy mnie nie przerażają - jak polutowałem do aparatury modyfikacje to i z tym bym sobie poradził :)  )
