Wyprowadzenie zarzenia swiecy ,montaz

[BART]

Zakupilem zestaw do wyprowadzenia swiecy :



http://www.modelemax.pl/popup_image.php?pID=169



Koncowka na swiece , wyprowadzenie na chinch wiadomo,ale co z pozostalymi 2 kabelkami luznymi?Znalazlem rozne opisy ,ale niektore sprzeczne ze soba .



Nie ma opisu jak to zamontowac,czy ktos moze pomóc?



Bart















[Marcin K.]

Mam ten zestaw. Na świece ta mosiezna beczolke, oczko mosiężne gdzies na masę silnika. Ja wkrecam na srube która przykrecam silnik do łoża. A z reszta ro już gdzieś w modelu tak żeby wychodziło na zewnatrz. I w sztywnym miejscu żeby przy składaniu wtyczki nie wgnieść tego do kadłuba. A pozostałe to nie trzeba tłumaczyć A no i to co jest przy gnieździe, wolny przewód, trzeba dolutowac do oczka, na"masę".

[Irek M]

Najważniejszy element to ten czarny przewód. Z jednej strony zakładasz kapturek na świecę. Z tej samej strony końcówkę z "oczkiem" przykręcasz do masy silnika np. śrubką mocującą silnik do łoża. Z drugiej strony czarnego przewodu jest gniazdo do podłączenia z chinchem - umieszczasz w kadłubie modelu tam gdzie ci wygodnie. Ot i cała tajemnica.

[BART]

Dziękuję za pomoc,rozumiem ,ze ta wolna koncowka bez oczka, ma byc przylutowana do tego oczka przy chinchu?







Bart

[Irek M]

Jak przylutowana, która? Opisałem najprościej jak to połączyć.

[BART]

W zestawie sa 2 kable.

Kabel 1: fajka-kabel-gniazdo chinch

Kabel 2: kółeczko (do masy silnika)-kabel- wolna końcówka

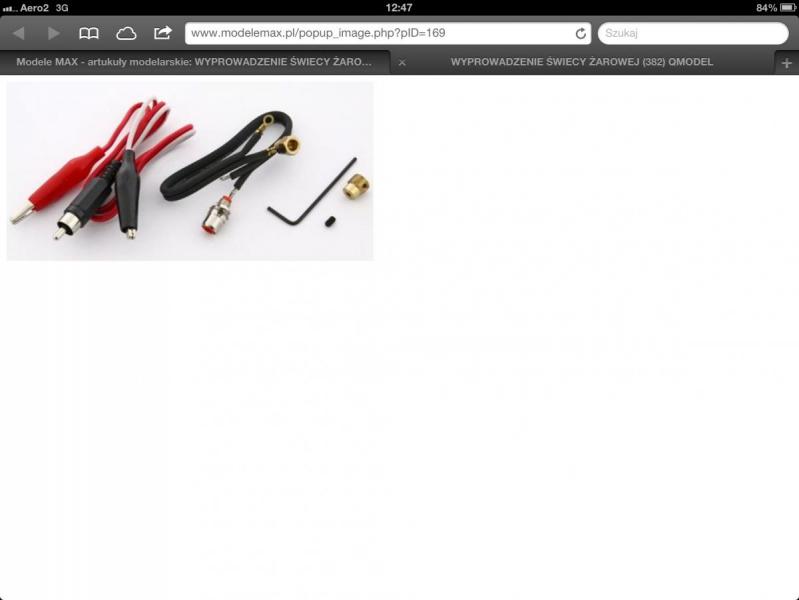

I pytanie dotyczy tej wolnej koncowki, widoczna na zdjeciu (bez oczka), w ktorym miejscu gniazda chinch nalezy ja przylutować?



Bart

[Irek M]

Coś mylisz. Kabel czarny z tego co widzę posiada: końcówkę masy do przykręcenia z silnikiem, końcówkę do nasadzenia na świecy i gniazdo, które mocujesz w kadłubie modelu. Do tego gniazda wkładasz czincza z czerwonobiałego przewodu, a krokodylkami łączysz z akumulatorkiem. Teraz chyba już wszystko jest OK ? Tu nie ma lutowania.

[wapniak]

Dziękuję za pomoc,rozumiem ,ze ta wolna koncowka bez oczka, ma byc przylutowana do tego oczka przy chinchu?







Bart





Tak, ma być przylutowana do tego oczka przy chinchu.

[Irek M]

Teraz dopiero widzę - ta wolna końcówka to do połączenia biegunu/a polaryzacji. Ale to oczywista oczywistość

[pietka]

Jeszcze raz po kolei. Czarny kabelek z mosiężną końcówką, taką baryłką, zakładasz na świecę- drugi koniec tego kabelka jest dolutowany do tego Chincha do wyprowadzonego z jego środka kawałka drutu. Drugi kabelek z oczkiem- przykręcasz to oczko do jakiejkolwiek metalowej części silnika, końcówkę tego kabelka mocujesz lub lutujesz do masy czyli do tej sterczącej w bok metalowej części chincha. Możesz przylutować albo zrobić oczko i wykorzystać otwór w tym blaszanym "języczku" do jednoczesnego przykręcenia kabelka i samego chincha do kadłuba.Sorry, że wyłożyłem jak krowie na miedzy ale koledzy wytłumaczyli to jasno a ty kolego BART nadal nie byłeś pewien. Widocznie z podstaw elektrotechniki w szkole była pała!

Mam nadzieję, że zadziała

Pozdrawiam

Piotr

.

[BART]

Dziękuję,



Teraz wszystko jest jasne, tak myslałem ,ale chcialem sie upewnic,bo na forum heli znalazlem inny opis.Co do elektroniki i jej znajomości....jestem lek wet i z elektronika zawsze mi było nie po drodze. ;-)





Jeszcze raz po kolei. Czarny kabelek z mosiężną końcówką, taką baryłką, zakładasz na świecę- drugi koniec tego kabelka jest dolutowany do tego Chincha do wyprowadzonego z jego środka kawałka drutu. Drugi kabelek z oczkiem- przykręcasz to oczko do jakiejkolwiek metalowej części silnika, końcówkę tego kabelka mocujesz lub lutujesz do masy czyli do tej sterczącej w bok metalowej części chincha. Możesz przylutować albo zrobić oczko i wykorzystać otwór w tym blaszanym "języczku" do jednoczesnego przykręcenia kabelka i samego chincha do kadłuba.Sorry, że wyłożyłem jak krowie na miedzy ale koledzy wytłumaczyli to jasno a ty kolego BART nadal nie byłeś pewien. Widocznie z podstaw elektrotechniki w szkole była pała!

Mam nadzieję, że zadziała

Pozdrawiam

Piotr

.

[pietka]

Bartosz, rozumiem i przepraszam za złośliwości, mam nadzieję, że się nie obraziłeś. Osobiście jestem zwierzolubem i posiadaczem kilku stworzeń, z którymi często chodzę do weterynarza. Doceniam Twój zawód, wierz mi. Jakby coś trzeba pomóc to zawsze służę pomocą. Napisz na PW to Ci wyślę swój numer telefonu.
