Extra 300s 45 - mix materiałów

[Rafal27]

Witam wszystkich.



W dziale powitaniach napisałem że wcześniej budowałem modele poza forum w zaciszu swojego pokoju. Oczywiście postanowiłem to zmienić i tak zamieszczam swoją pierwszą relacje. Każda uwaga, krytyka lub podsunięcie innego rozwiązania bardzo mile widziana gdyż jak pisałem w modelarstwie dopiero raczkuje.



Nie do końca jestem pewien czy w dobrym dziale zamieszczam relacje więc moderatorów proszę o przeniesienie do odpowiedniego działu.



Na warsztat trafiła extra 300s 45. Ostatnio podeszły mi gdzieś akrobaty ze względu na ich zwrotność w locie. Plany znalezione w internecie. Link do planów za wczas mówię że w planach jest błąd przy sterze wysokości. Dlaczego? Pokaże to niżej.



Plany pomniejszone do rozmiarów parkfly



Rozpiętość - 70cm

długość - (po znalezieniu błędu w planach długość nieznana)

przewidywana waga do lotu - ze względu na mix materiałów waga nieznana



Moim zdaniem model albo będzie udany albo będzie to jeden wielki nie wypał ( latająca cegłówka) zobaczymy co z tego wyjdzie

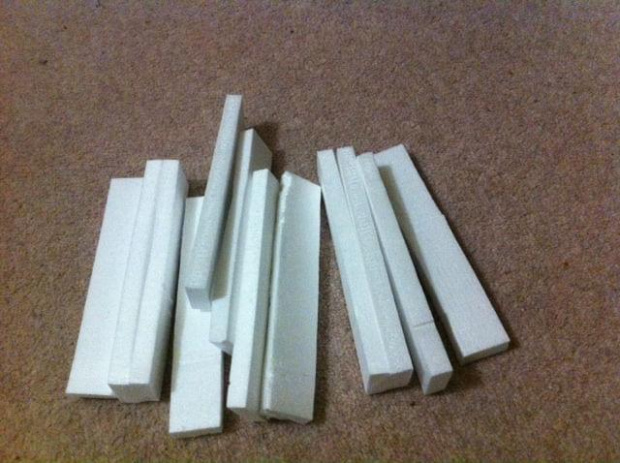

Początkowo extre planowałem zrobić ze styrodrutu (styropianu). Z odpadków jakie można znaleźć w pudełkach po AGD i RTV można tworzyć różne cuda. Maszynką wykonaną domowym sposobem do ciecia w styropianie (spirala z suszarki + zasilacz 12v) wyciąłem kawałki tej samej grubości i szerokości. Oczywiście mam większe kawałki ale nie mam zdjęcia





Następnie do większych części skrzydła dokleiłem te mniejsze (musiałem te mniejsze bo mi brakowało pare centymetrów)

Oto całe skrzydło jeszcze przed oszlifowaniem i równaniem.





Wycięcie rowka i wklejenie wkłókna węglowego



Nie wiem jakim cudem ale jakoś zapodziało mi się zdjęcię oszlifowanego skrzydła.



Przymierzałem się do budowy kadłuba i jakimś nieszczęsnym trafem zasilacz do maszynki upadł mi na podłogę i po upadku przestał działać. Z braku kupienia lub nabycia drugiego zasilacza postanowiłem kadłub zrobić z balsy a do skrzydeł powrócę lub wykonam je jeszcze raz tylko że z balsy (właśnie dlatego napisałem że mix materiałów).



Wycięte wręgi plus odrysowane na balsie i również wycięte.



łączenie wszystkiego do kupy



oraz po wpuszczeniu wszystkich patyczków we wręgach zacząłem oklejać je miękką balsą





Czemu przód kadłuba jest podzielony i oklejony na 2 części? gdzieś za nic nie wychodziło mi dopasować i po męczarni 3-4 godzinej na jedną częścią stwierdziłem że łatwiej dopasuje 2 mniejsze części niż jedną większą. O dziwo poszło w niecałe 10 minut dopasowanie.





Zabrałem się za budowę steru wysokości i po zrobieniu pierwszej części i próbie dopasowania na sucho czy wszystko pasuje napotkałem problem o którym pisałem wcześniej. Otóż ster wysokość na planie (widok z boku) powinien być równy do steru wysokości widoku z góry. Niestety tak nie jest i przez to mam mętlik bo do końca nie jestem pewny jakie zmiany wprowadzić.



Zrzut planów i zaznaczenie punktów.

[Gość]

No to pooglądaliśmy zdjęcia.

[Rafal27]

nie widać ich?

[Gość]

Wyczyść historię przeglądarki a zobaczysz co widać. Nie wiem czy to sprawa moderatorów czy inna.

[Rafal27]

poprawione i teraz mam nadzieje że już wszystko działa

[Gość]

Robiłem ten model jako spalinowy, sprzedałem koledze. Rzut z góry jest źle narysowany jeżeli chodzi o statecznik. Mogłeś zrobić wg tych planów http://www.outerzone.co.uk/plan_details.asp?ID=3606

[Rafal27]

akurat mam te plany i pierwsze z nich zacząłem budować ale projekt zaniechał i skończyłem na skrzydłach. Zacząłem z tych drugich planów ponieważ jest dla mnie prościej wykonać go bo jak już pisałem jeszcze raczkuje w tym wszystkim.



Może jakieś małe rozwiązanie co do tego statecznika? Powiększyć go do rozmiarów zrzutu bocznego czy tylko delikatnie go przerobić?

[Rafal27]

By nie było ze projekt zaniechal dzisiaj znalazłem trochę czasu i podłubalem przy sterze wysokości.



Tak prezentował się ster z błędny planów plus moje modyfikacje czyli nic innego jak doklejenie listwy i wywierceniu paru otworów dla znikomej redukcji wagi

P.s jeśli jest jakiś problem ze zdjęciami to pisać bo wrzucam je z iphona i nie jestem pewien czy będzie działać.

[Marcin K.]

Jesteś hardcorem!

[Rafal27]

Tak przy okazji udało mi się odnaleźć filmik popelnionego madmana wykonanego ta sama metoda co robię extre, czyli skrzydła ze styrodrutu, kadlub w połowie balsa w połowie styrodrut, ster kierunku i wysokości z depronu 6mm. Wszystko oklejone folią w barwach czerwono białych by pokazać Anglikom ze Polak potrafi. Dodam ze madman swietnie latał przy bardzo silnych wiatrach jak na angielska pogodę przystało.



http://vimeo.com/87381360

[Rafal27]

Mała aktualizacja.



Po wykonaniu lotek odnoszę wrażenie ze sa jakby ,,za małe?'' Czy tylko mi się tak wydaje?

[Gość]

Nie przesadzaj, jak wychylisz je o 25 stopni to Twoja extra stanie dęba

[Marcin K.]

To ster statecznika poziomego a nie lotki. I tak jak kolega wyżej pisze to wystarczy.

[jethrotull]

To ster statecznika poziomego

Znany też jako ster wysokości

[Rafal27]

Rzecz ludzka mylić się



Kolejny mały krok w budowie a mianowicie wklejenie metalowego pręcika i sprawdzanie zawiasów

[Rafal27]

Mała aktualizacja tematu. Początkowo planowalem skrzydła przykleic na stałe ale ze jakoś wcześniej słabo rozplanowalem dostęp do wymiany pakietu postanowiłem zrobić skrzydła odłaczane od kadluba. Kolek z przodu a z tylu przykrecane na sróbke. Zapomniałem jak nazywa się ta nakretka wciskowa ale nie będę zawracać sobie głowy przypominaniem nazwy ponieważ zamacowalem ja nie z tej strony co trzeba. Coś mi się pomyliło. Dodam tylko ze weszła ciasno z użyciem kolejny expoxy i teraz jak próbuje ja wydlubac nie chce nawet ruszyć. Zastanawiam się czy jednak ja wydlubac i przykleic ja z drugiej strony czy jednak ja zostawić i dodać odrobine kleju expoxy na obrzezasz tak na wszelki wypadek? Tak dodatkowo zacząłem obklejac skrzydło. Jak na kogoś kto nie ma żadnego doświadczenia w tym wyszło mi to znosnie:)
