[Marek_Spy]

Super wygląda, razem jest jeszcze fajniejsze.

Wysłane z mojego K6000 Pro przy użyciu Tapatalka

[marcini59]

Dzień Dobry

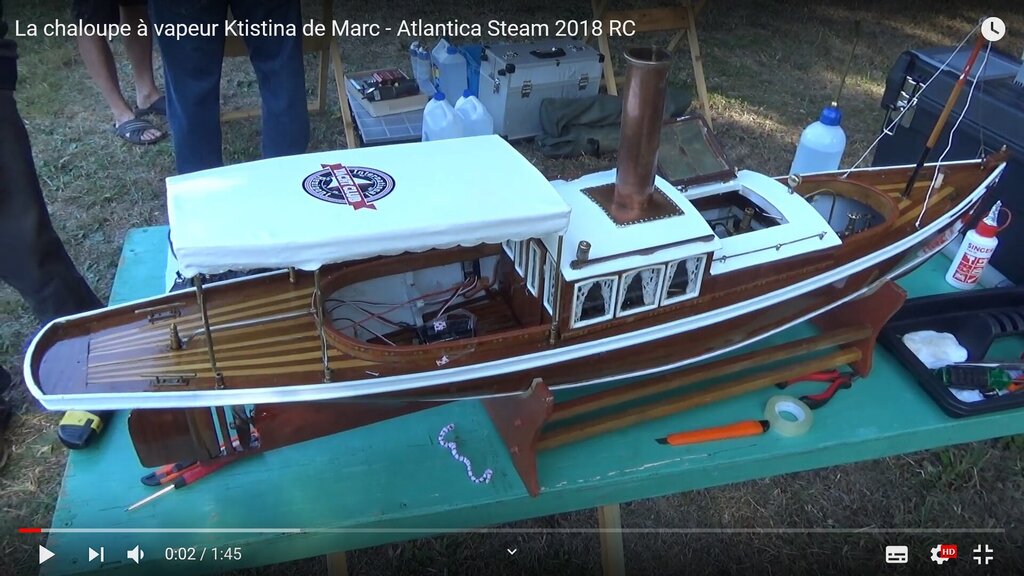

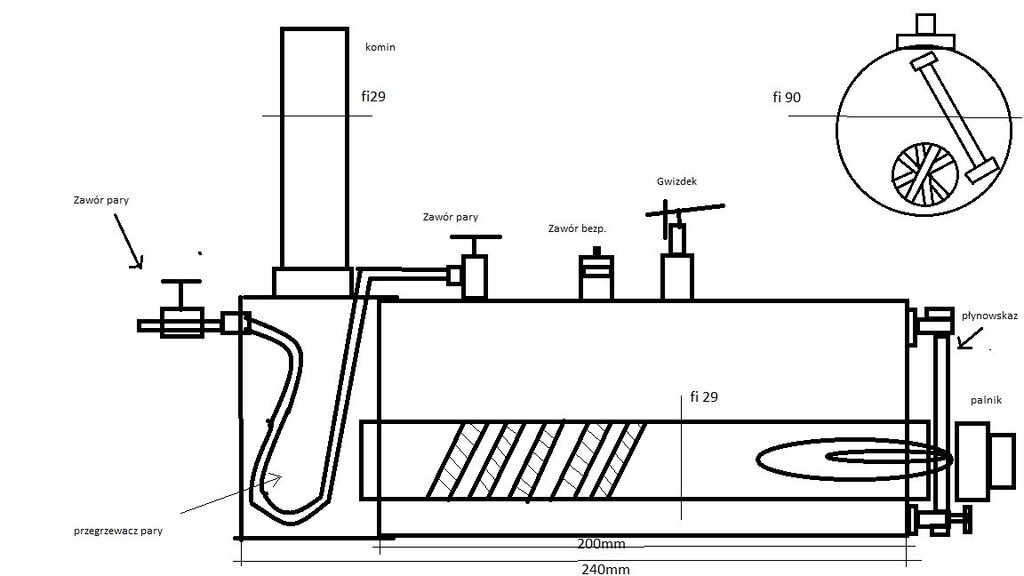

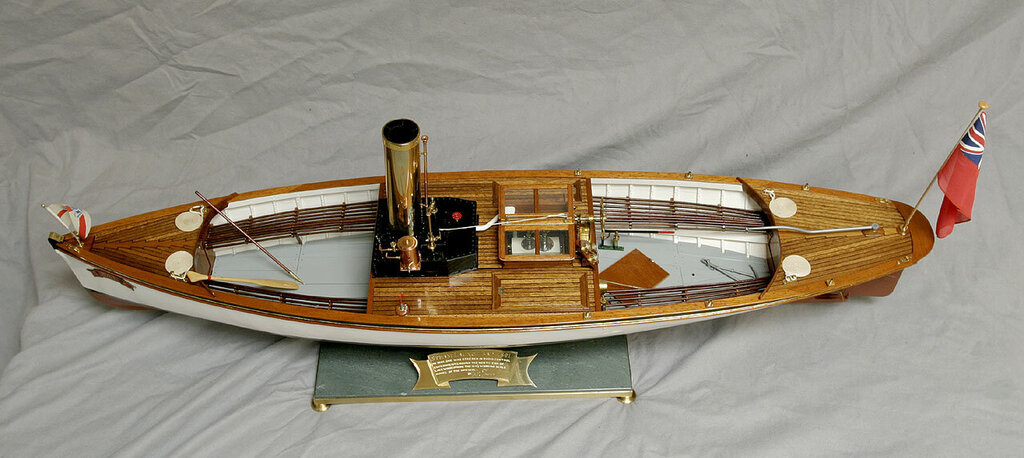

Zaczynam nowy projekt a mianowicie będzie to szalupa na parę , bojler poziomy fi 100 długość 200 , kadłub o długości 1240mm  szerokości 250mm, silnik dwu cylindrowy, , coś podobnego jak na pierwszym lub ostatnim  zdjęciu ale to jeszcze zobaczymy



[kaszalu]

Widzę że Cię wciągnęło - Super - Kibicuję !! ? ?

Edytowane 18 Października 2020 przez kaszalu

[jamyk]

Złapał bakcyla?

[kaczma2]

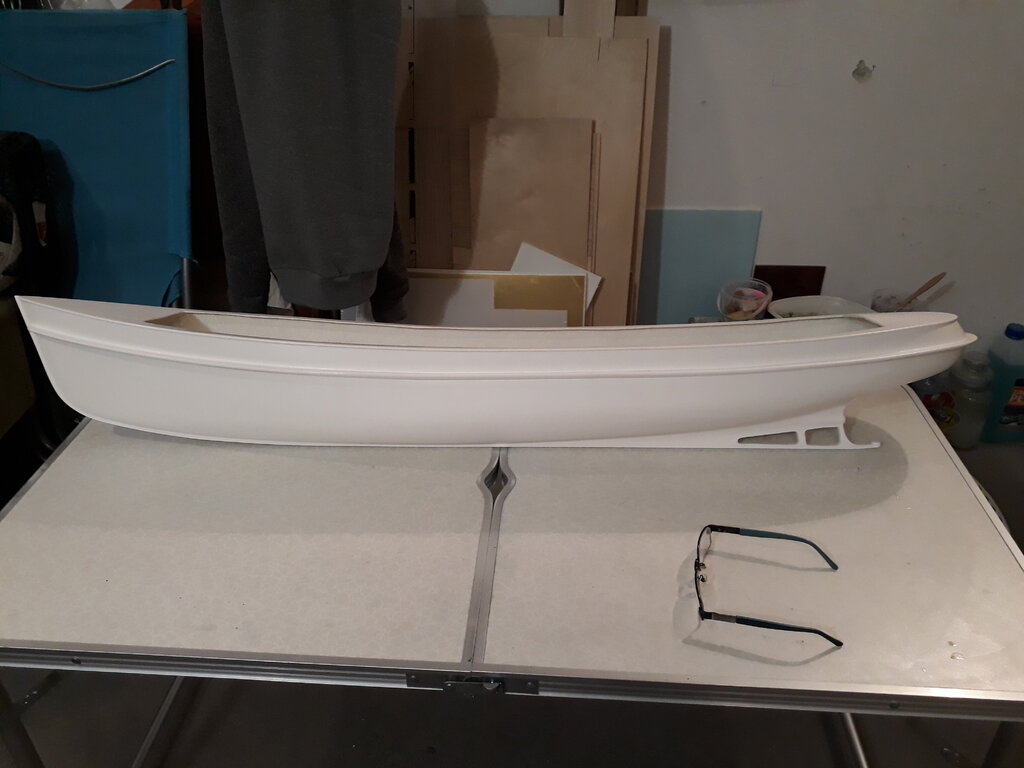

Marcin, nie wiem jaką wytrzymałość ma ten biały kadłub ale elementy powinny być tak rozmieszczone lub dodatkowe wzmocnienia żeby, jak złapiesz obciążony kadłub za końce nie przełamał się.

[kaszalu]

Kaziu - mam taki sam kadłub i zapewniam Cię, że ja się mogę na nim uwiesić i wytrzyma jako konstrukcja samonośna bez dodatkowych usztywnień  - a moje gabaryty znasz  !!! ??

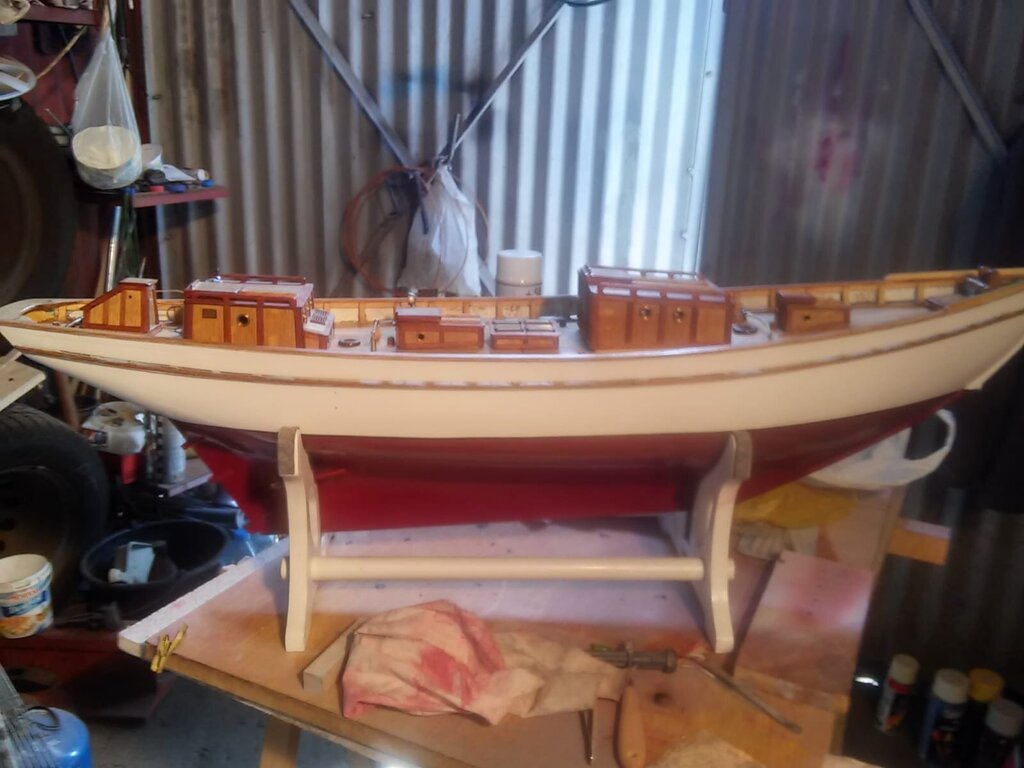

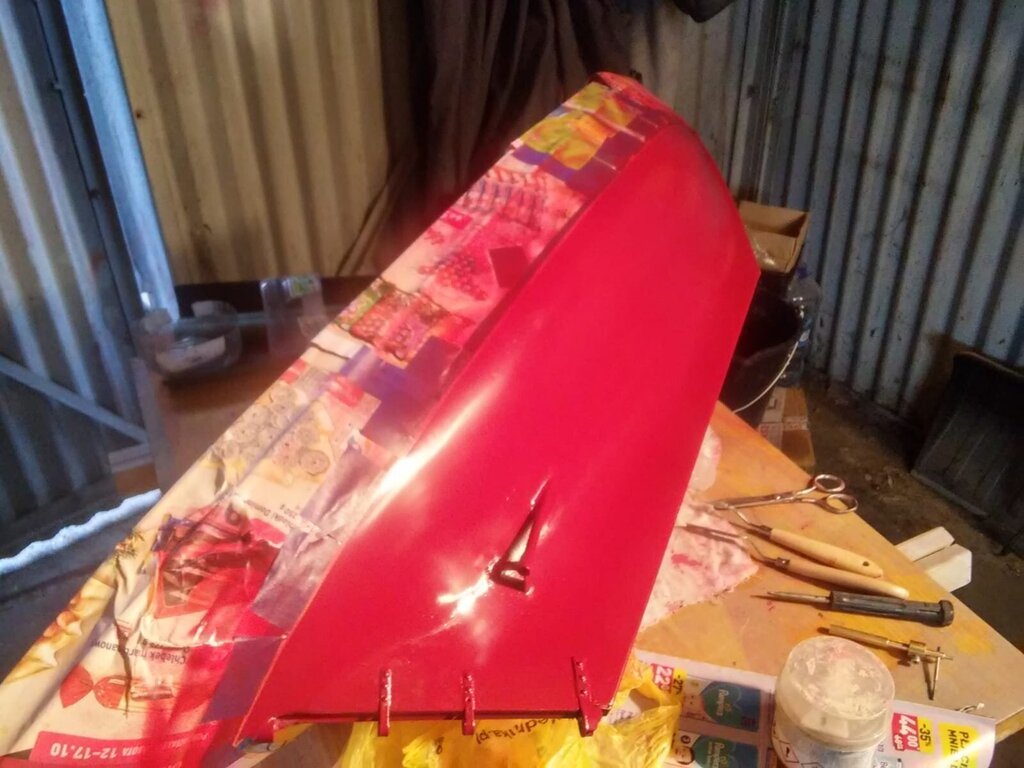

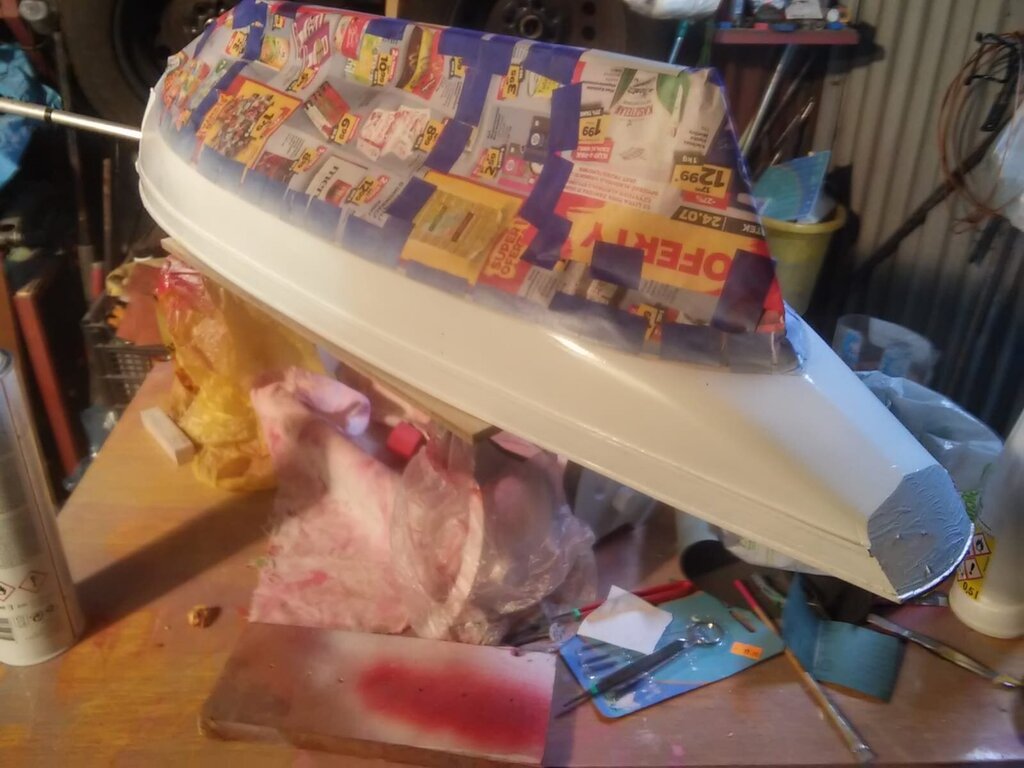

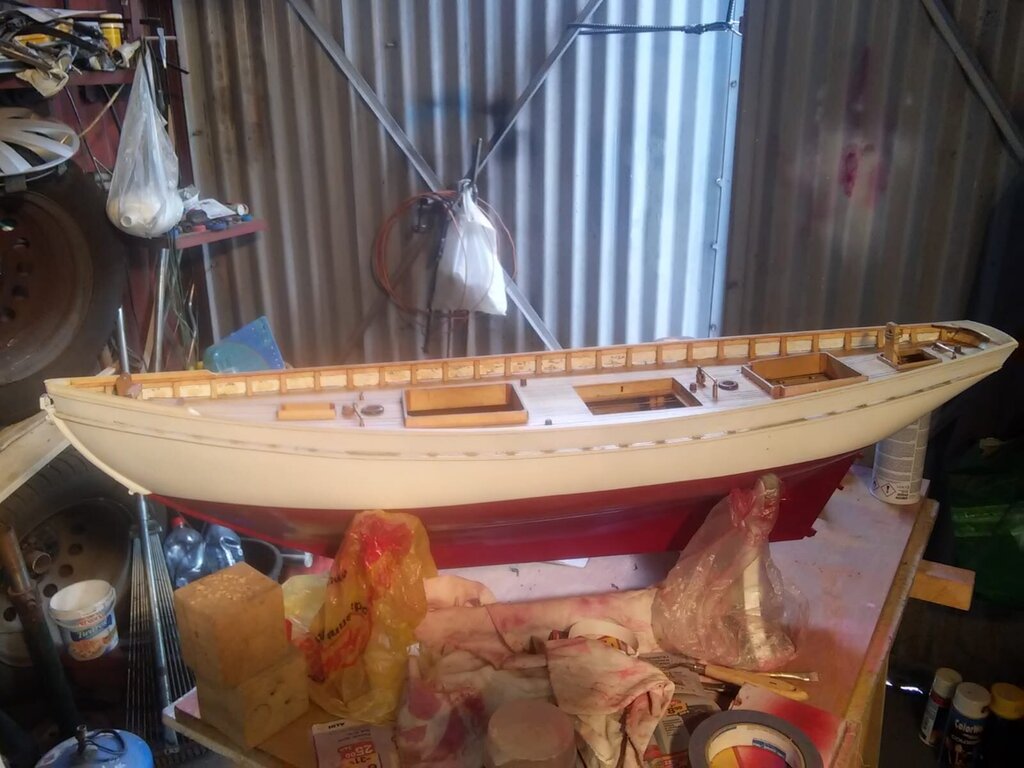

Janusz nie próżnuje - "Zaruski" w trakcie makijażu !!! ?

[mario70]

Janusz - szacun !



Każde kolejne zdjęcie robi coraz większe wrażenie.

[kaszalu]

Zobacz teraz Mariusz  !!! ?

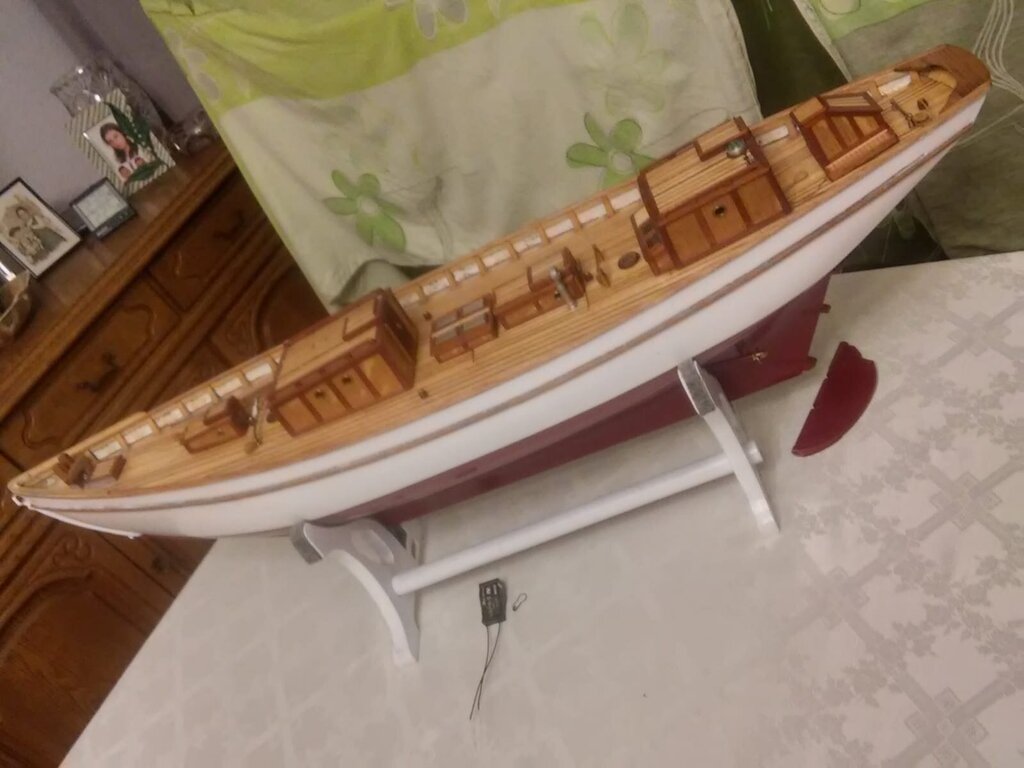

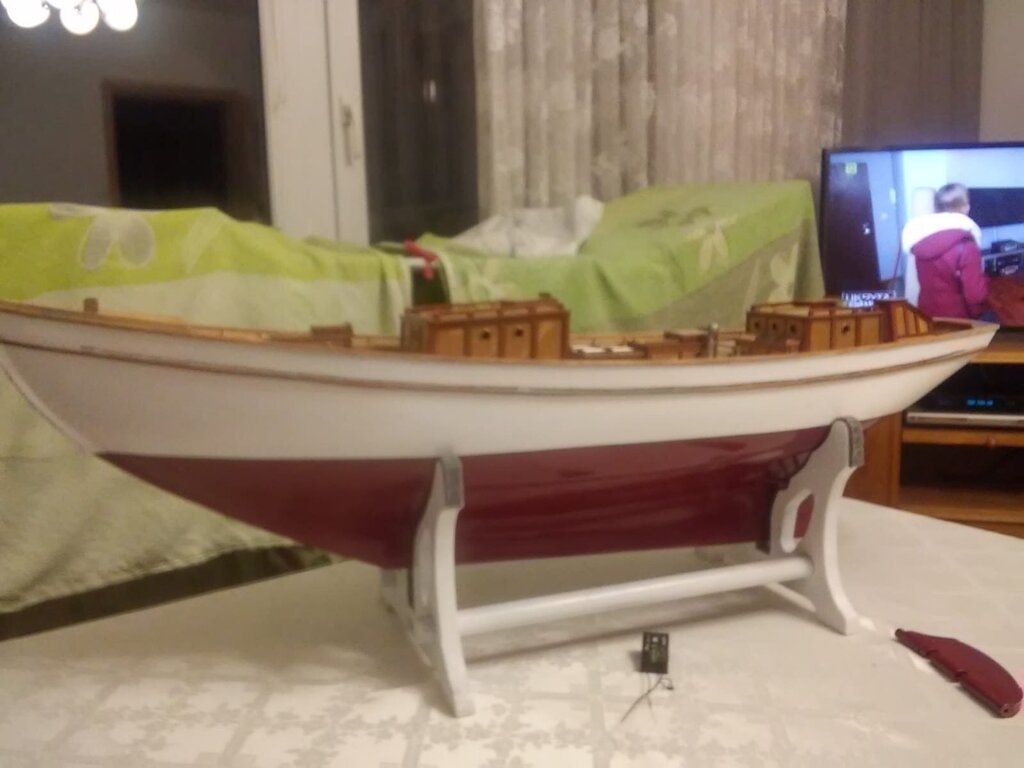

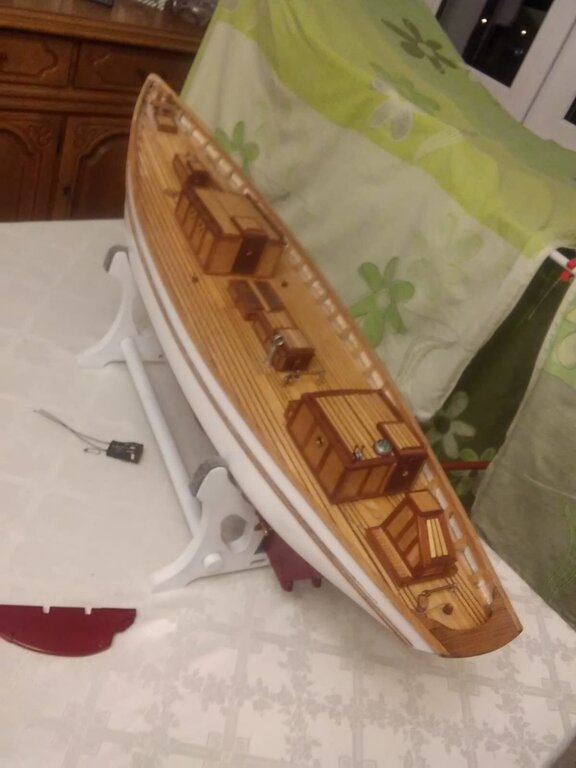

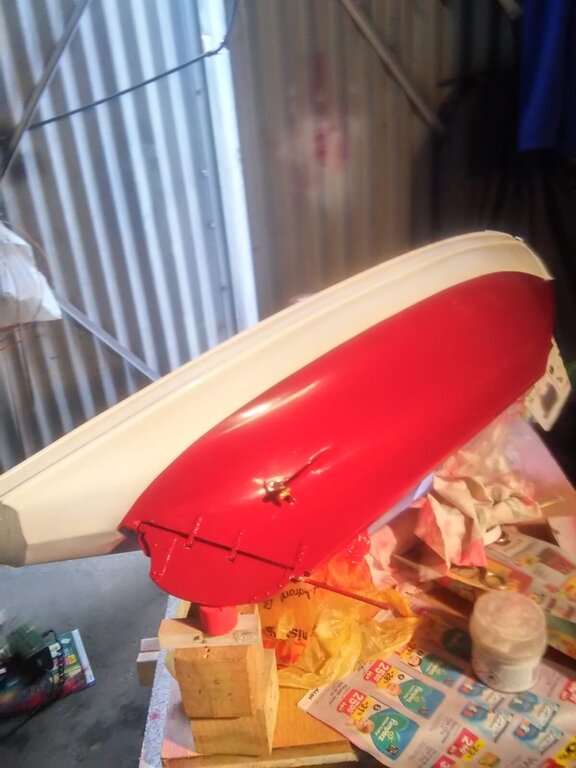

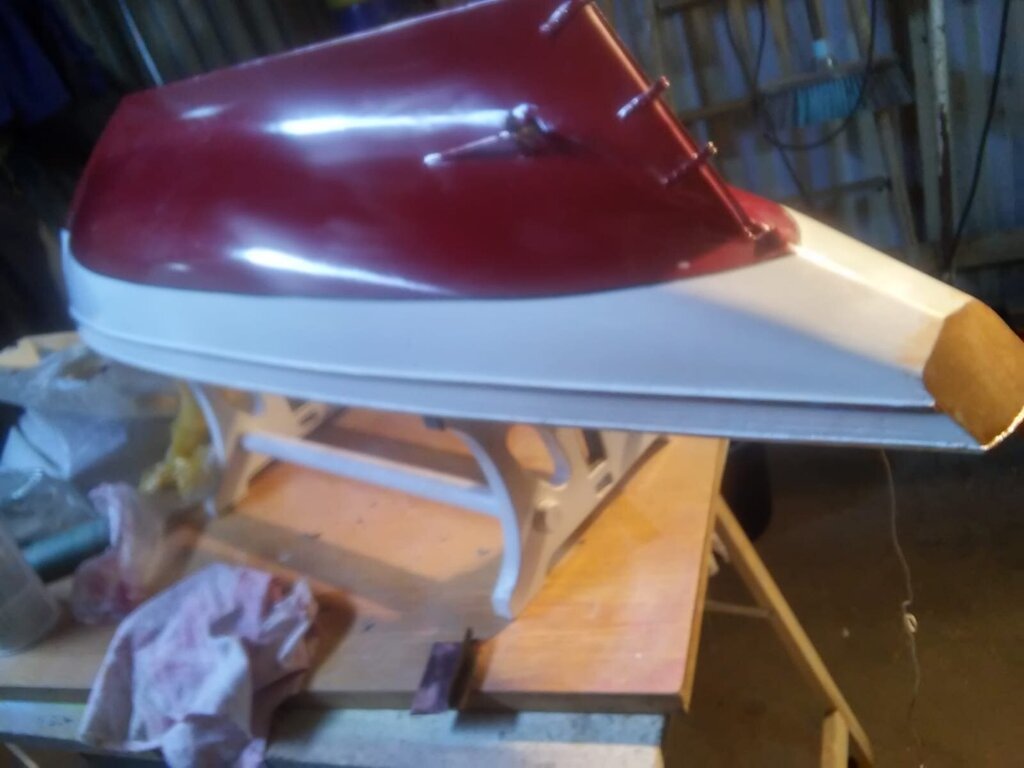

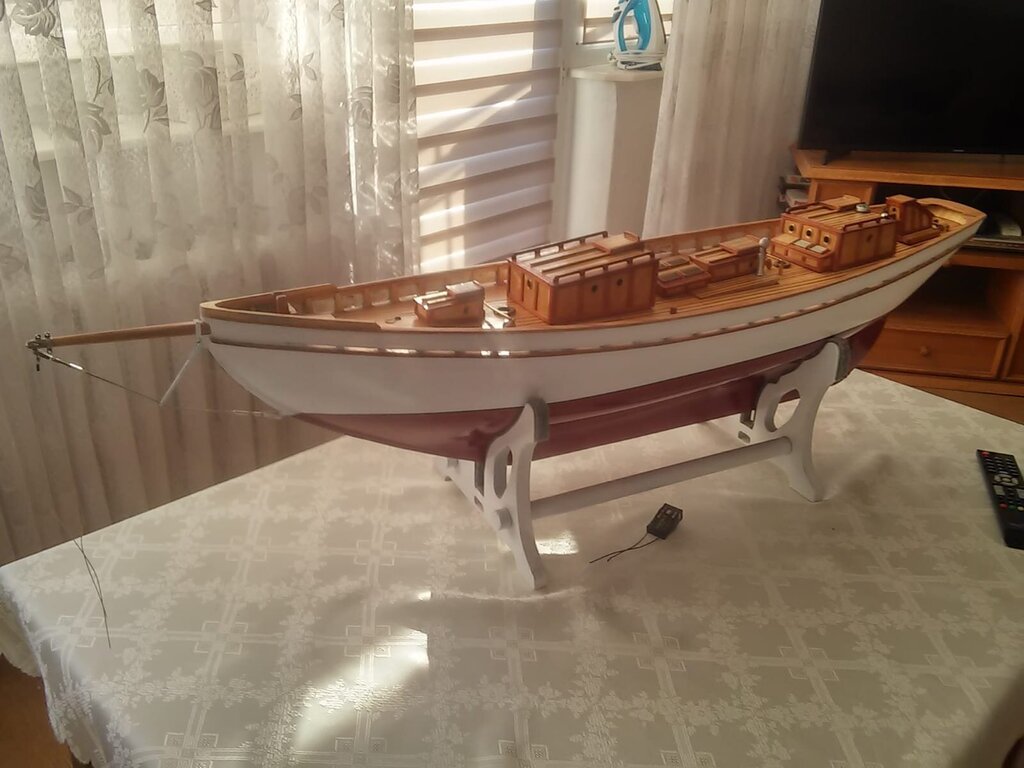

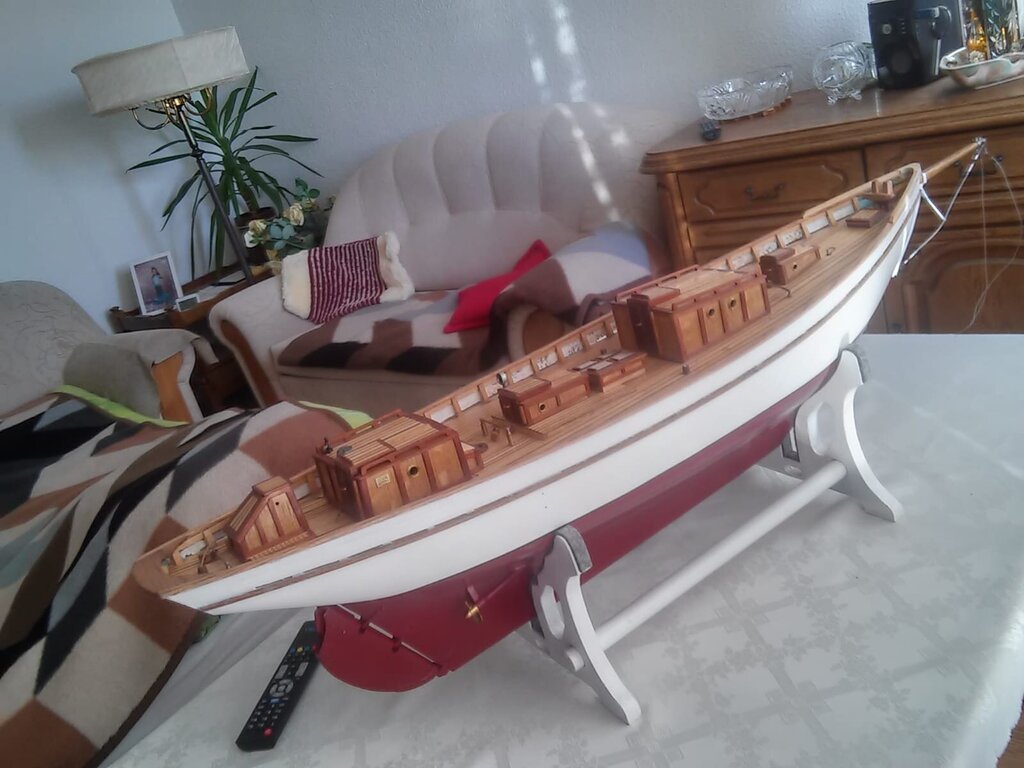

"Zaruski" coraz ładniejszy !

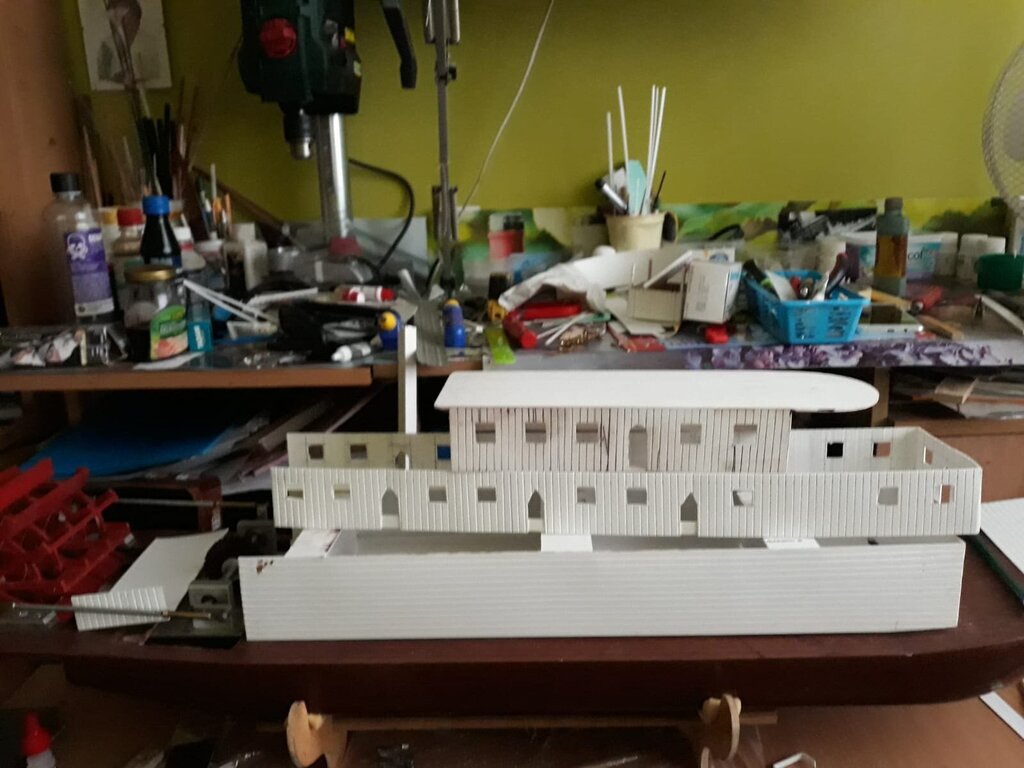

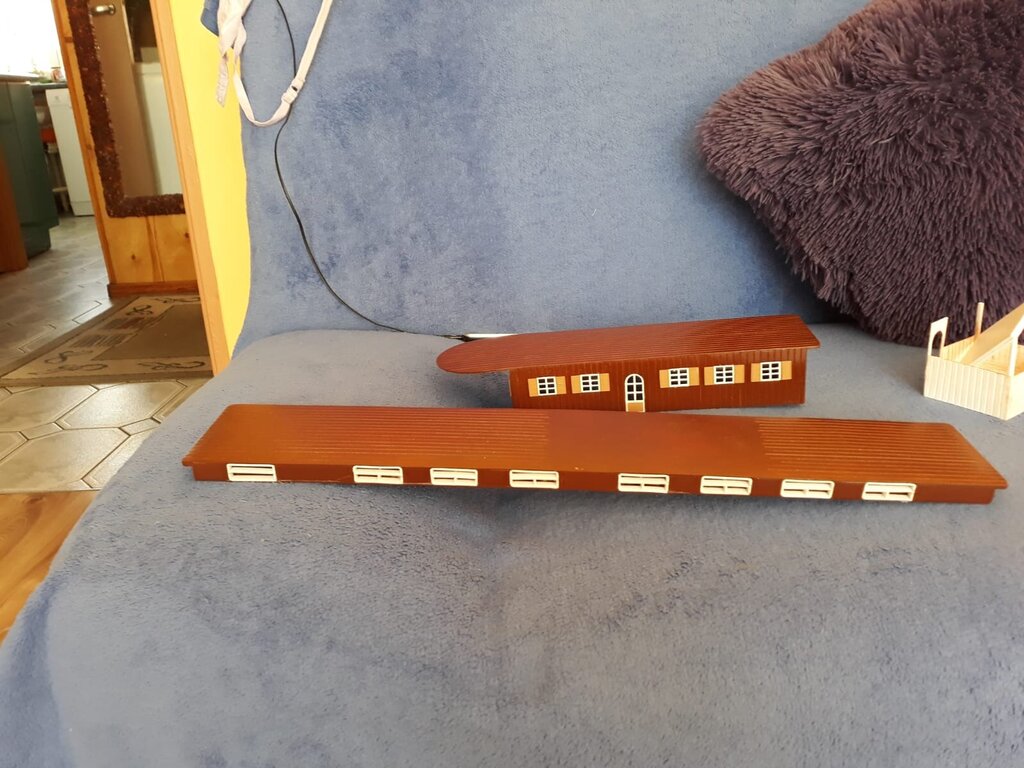

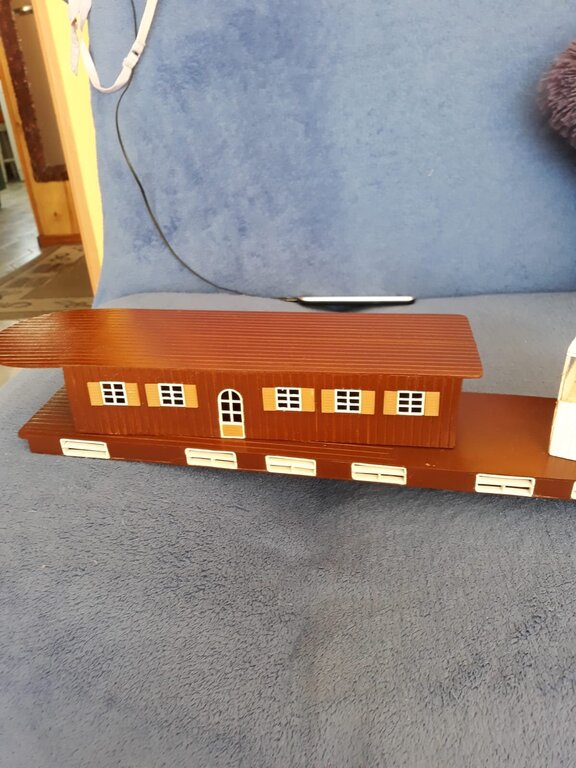

A koledzy z Grudziądza też nie próżnują - powstaje nadbudówka do tylnokołowca pokazanego na stronach powyżej !

[Marek_Spy]

Okropnie to ładne, mam stresa jak to oglądam

[marcini59]

Dzień Dobry

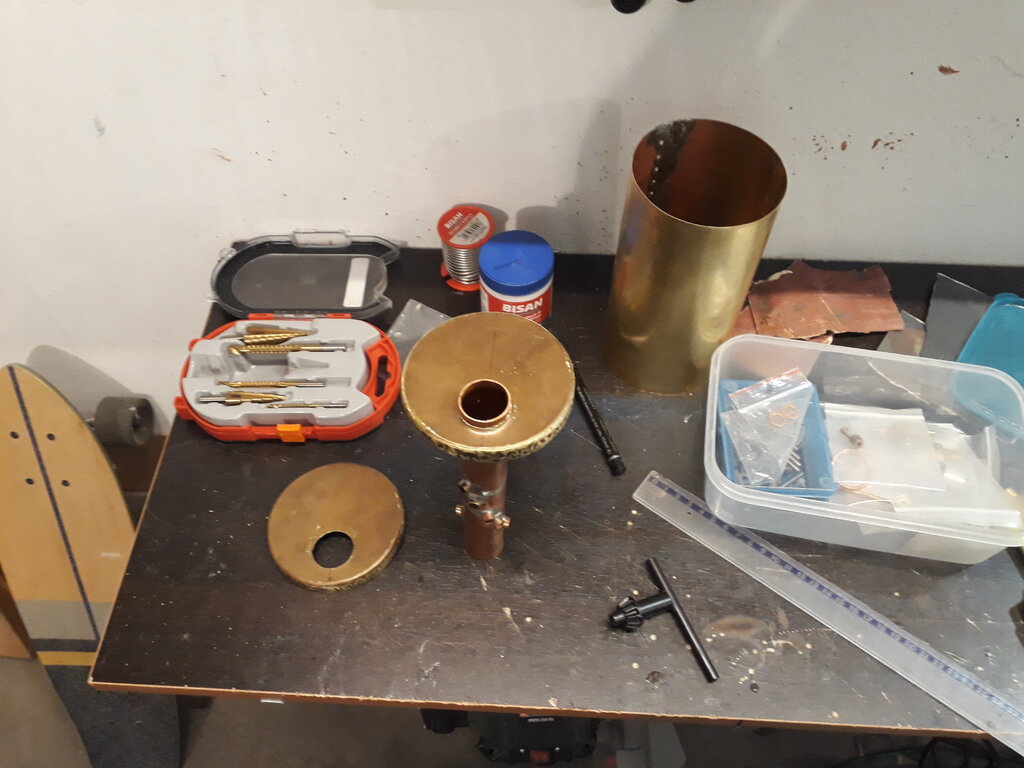

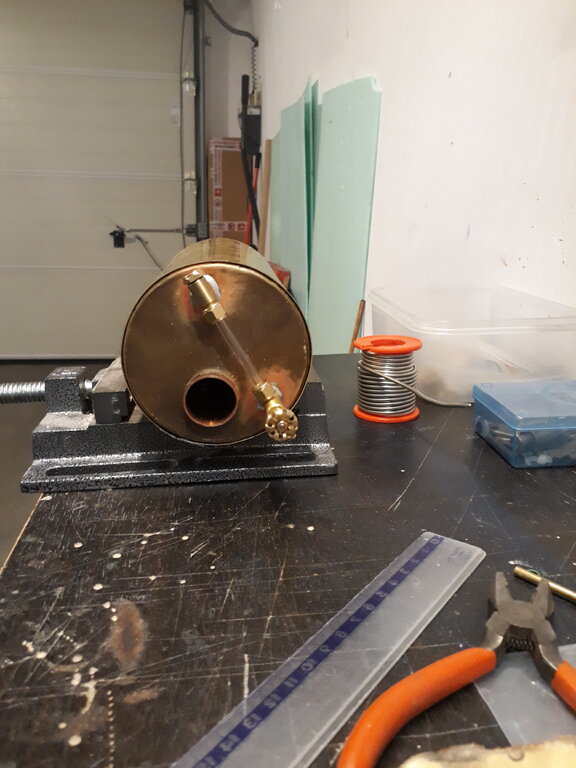

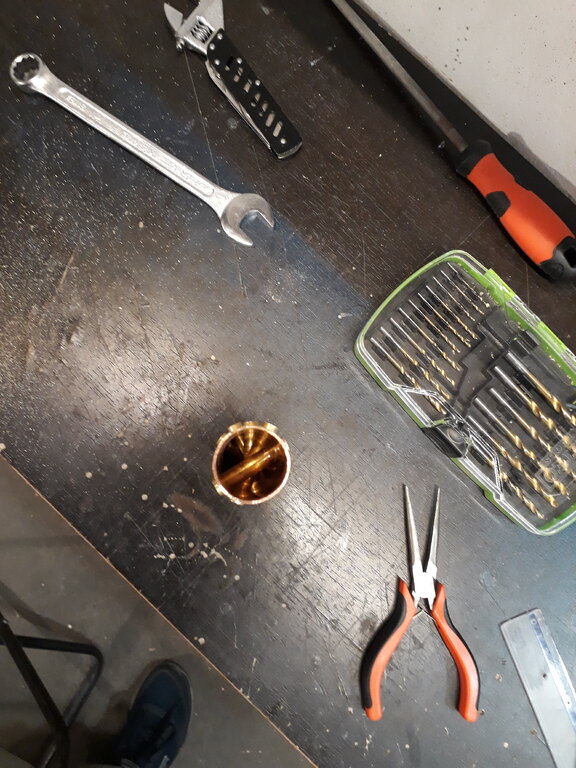

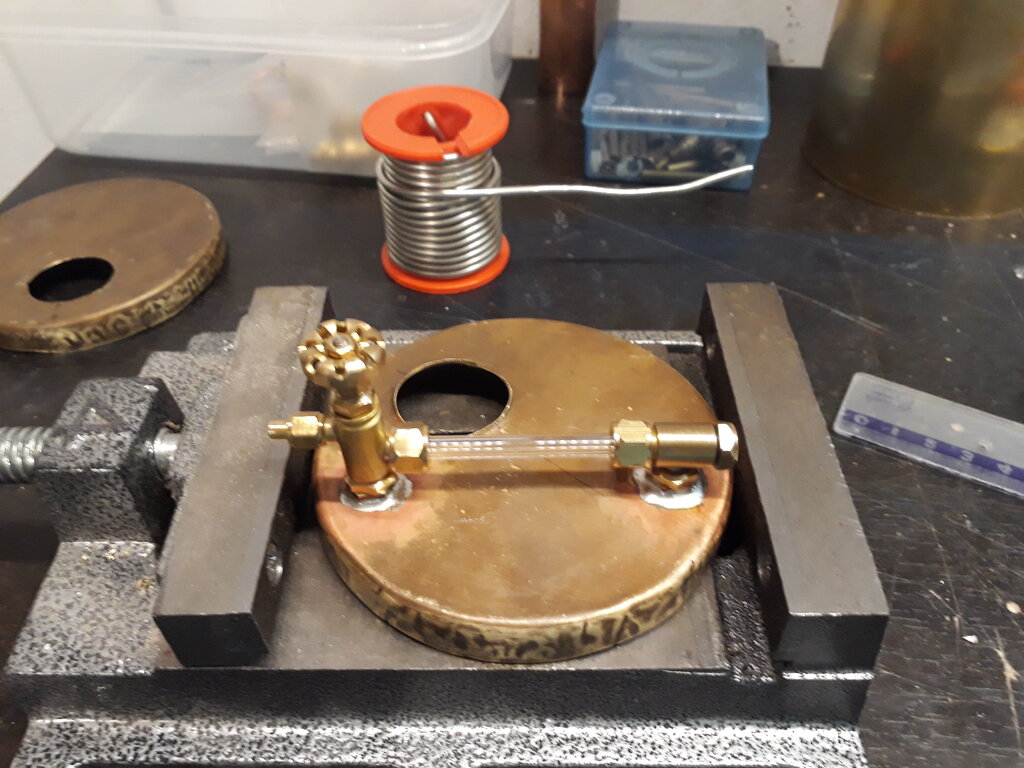

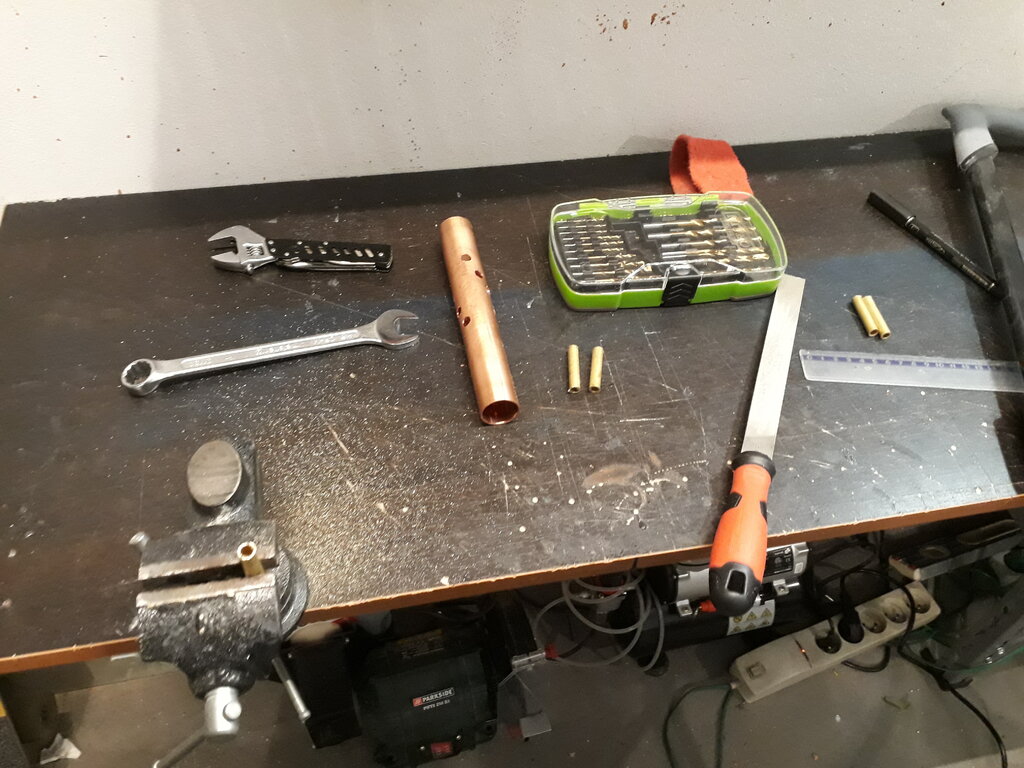

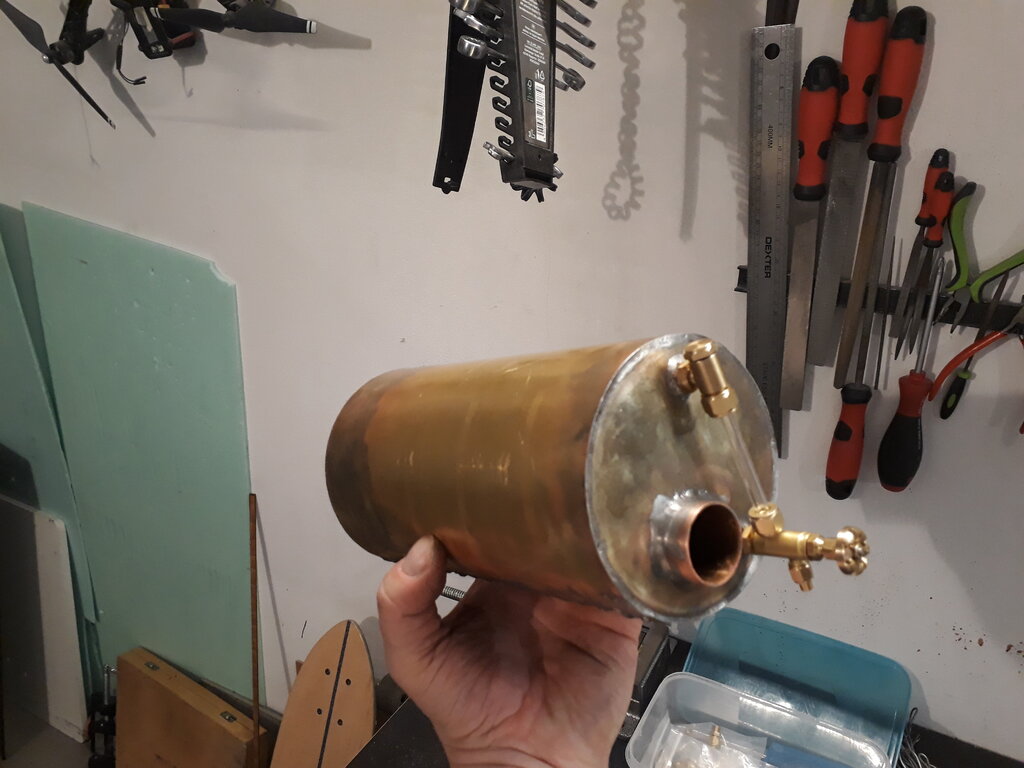

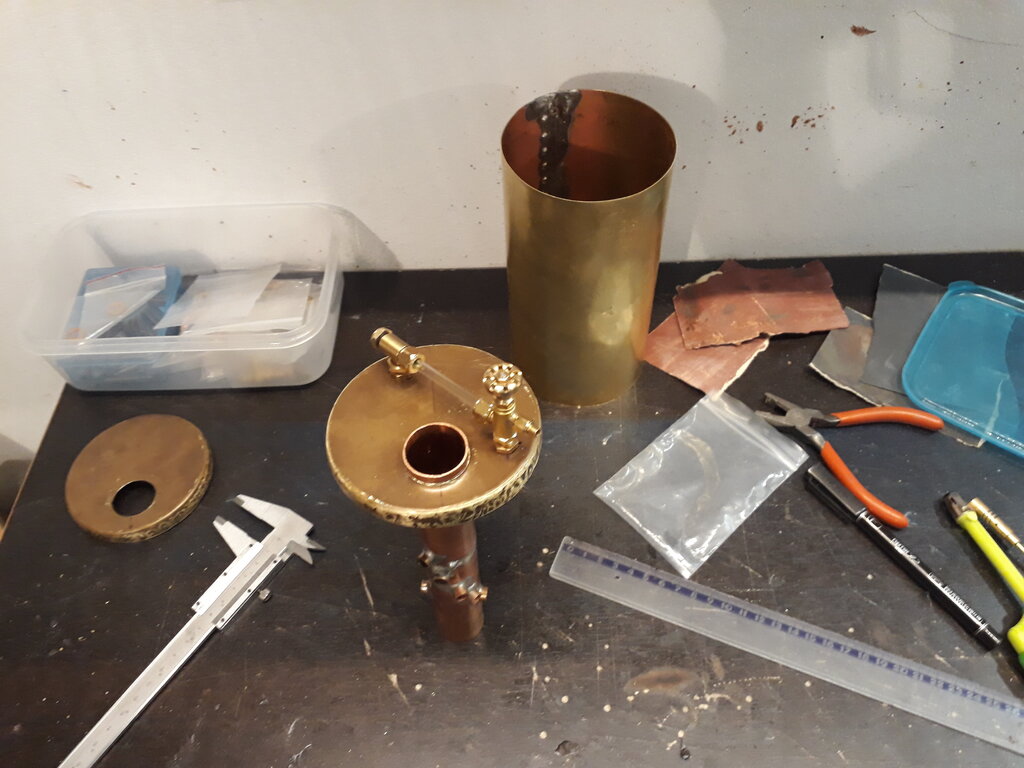

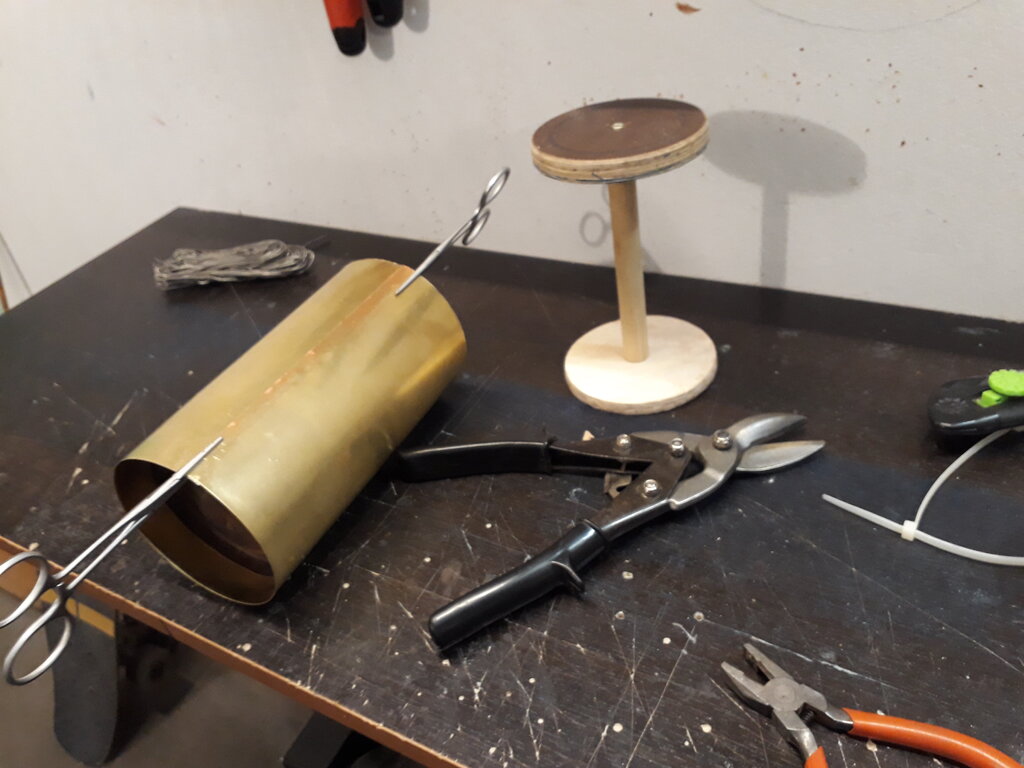

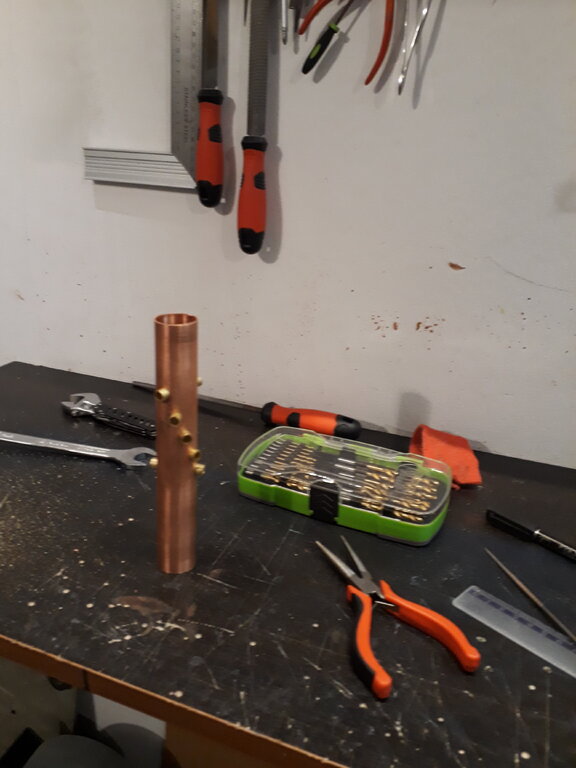

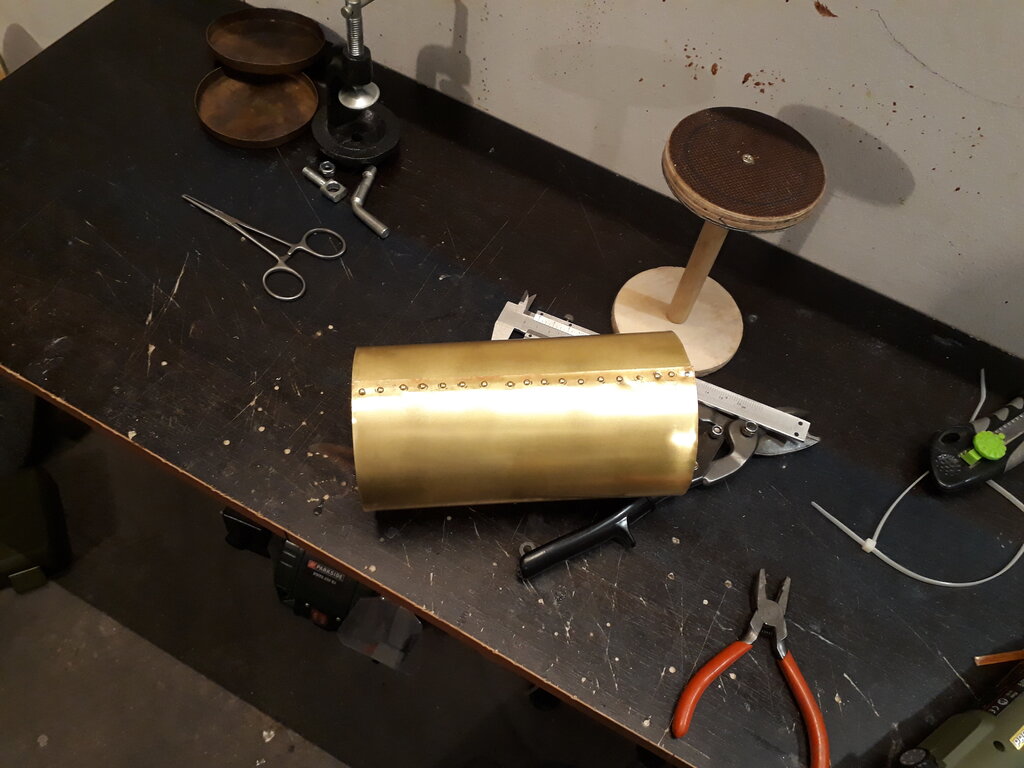

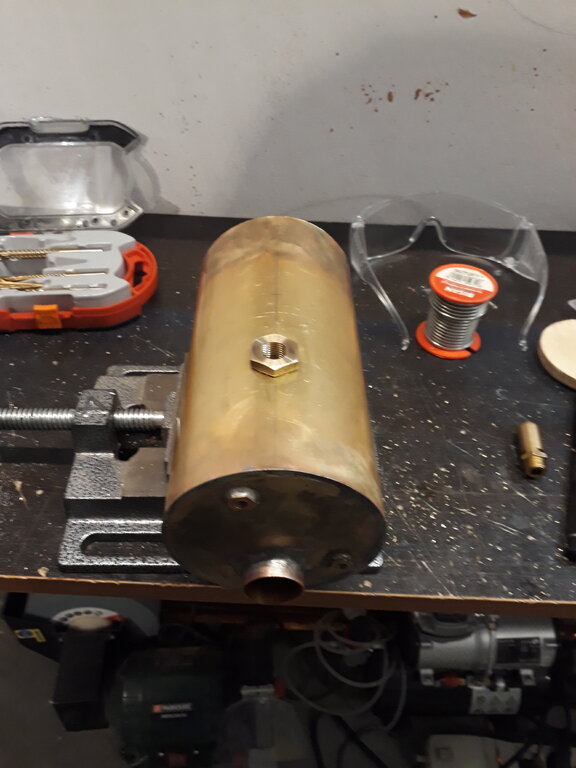

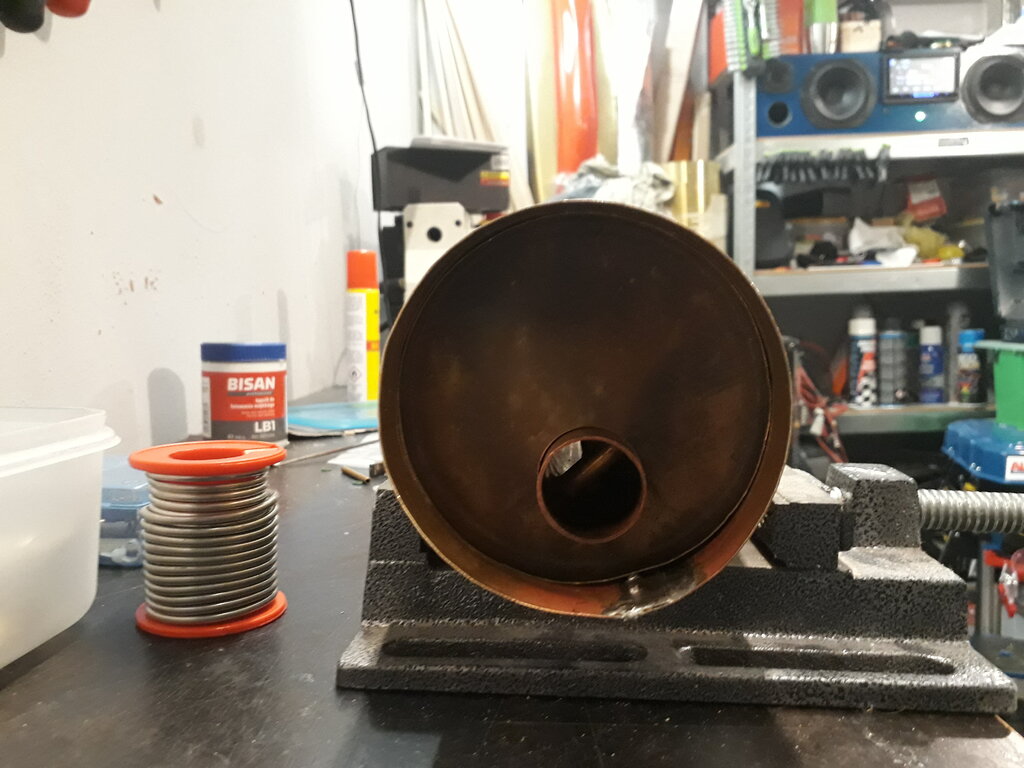

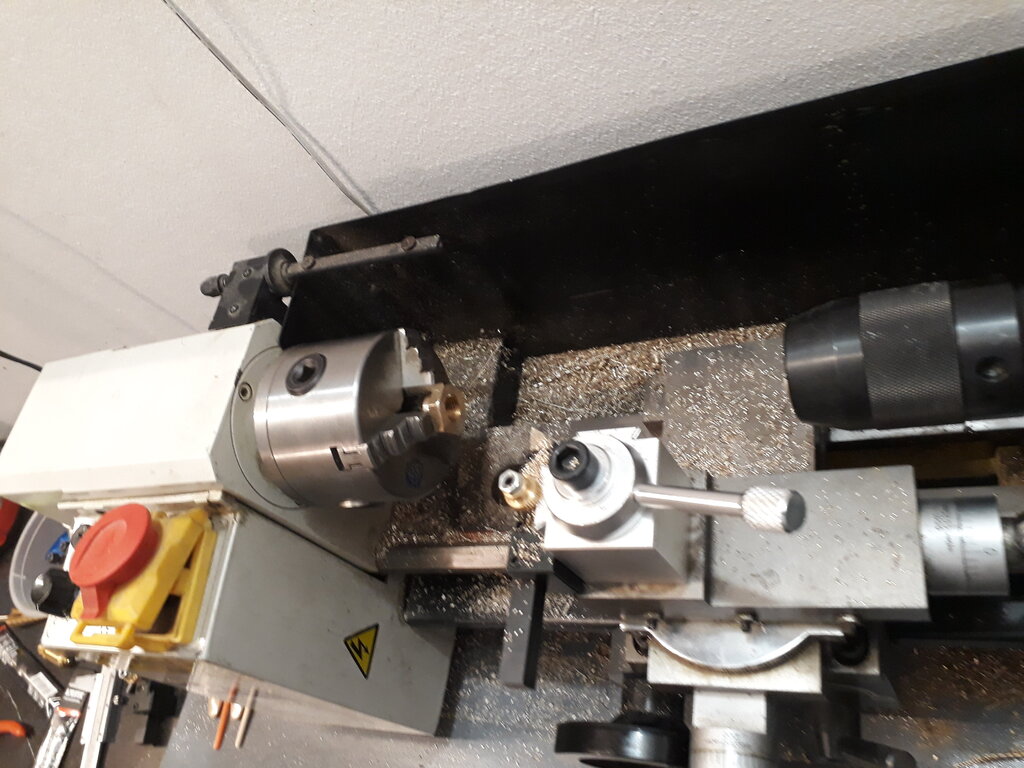

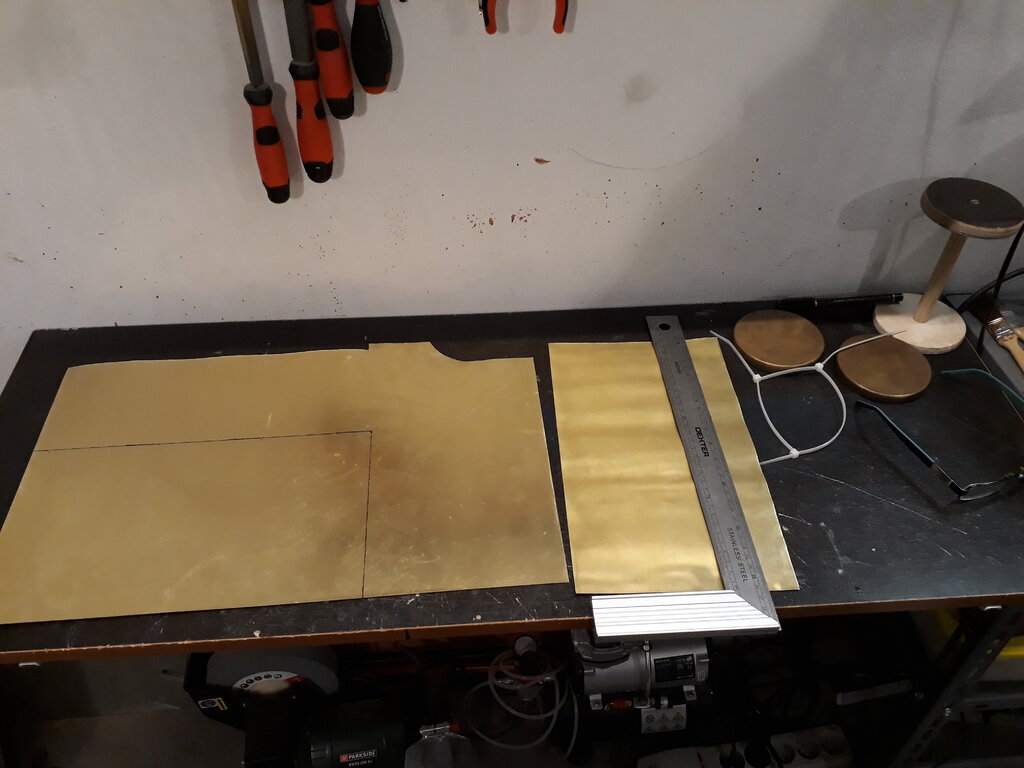

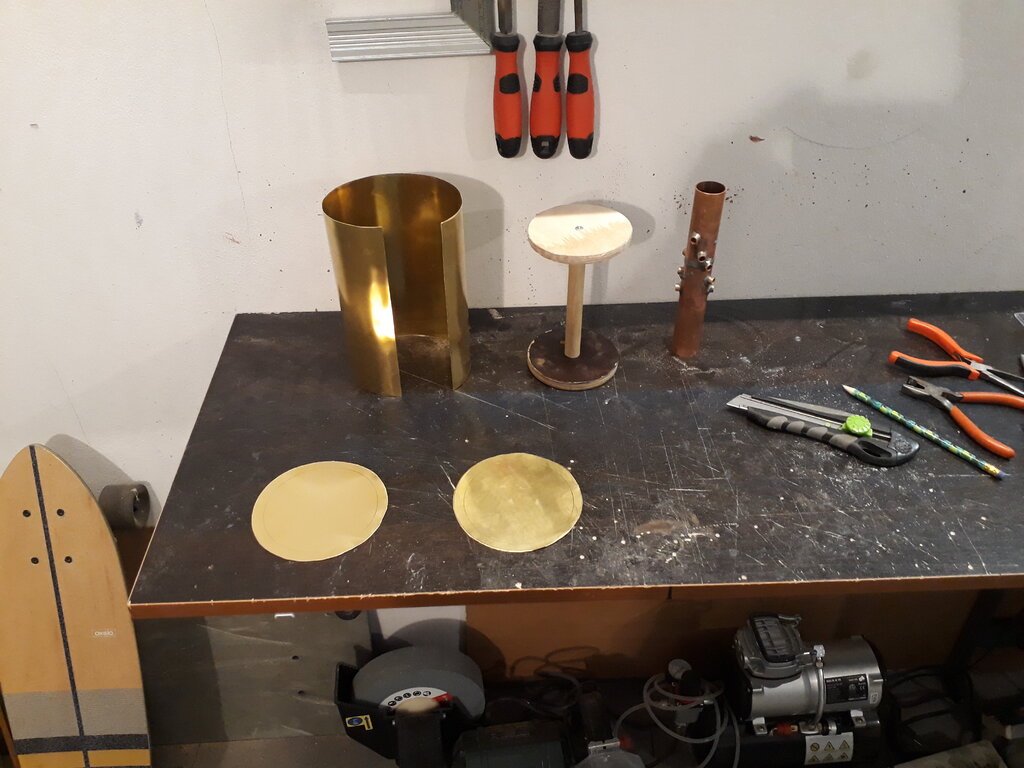

W ten weekend trochę podgoniłem z pracą przy kociołku , a mianowicie zostały wycięte  i uformowałem dennice co zajęło sporo czasu hartowanie i wyklepywanie około 1 h na jedną, wyszły całkiem fajnie w ferworze pracy zapomniałem zrobić zdjęcie z tego procesu. Następnie zanitowałem  i polutowałem kociołek, dopasowałem rurkę na palnik i wlutowałem gniazda które wcześniej wytoczyłem, pozwoliły zamocować płynowskaz.   Wlutowałem dennice i zamknąłem  kociołek Wywierciłem otwór na zawór i to na tyle.

Kolejny etap prac to zamocować zawór wyjścia pary oraz gniazdo na manometr i gwizdek. Będą też wlutowane poprzeczki z prętu mosiężnego fi4 zabezpieczające dennice przed rozsadzeniem i będzie można dorobić komorę przegrzewacza pary z kominem do której muszę jeszcze zrobić jedną dennice.



Poniżej kilka zdjęć z postępu prac

[kaszalu]

Super Marcin - kurs prawidłowy - TAK TRZYMĆ !!! ??



[marcini59]

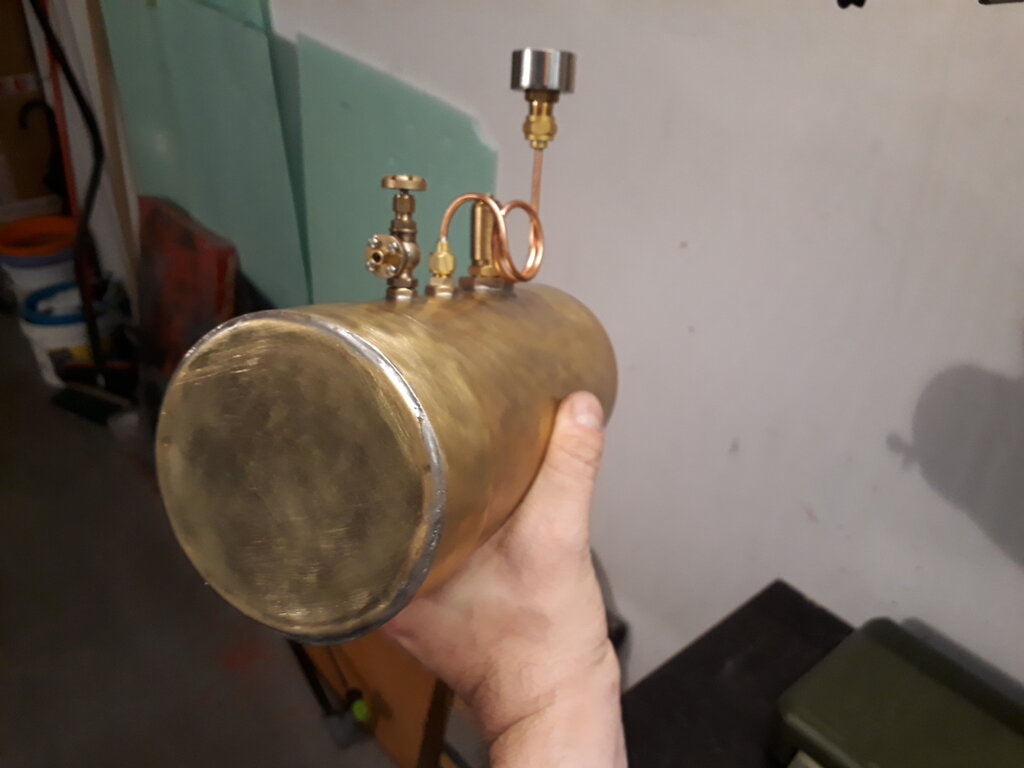

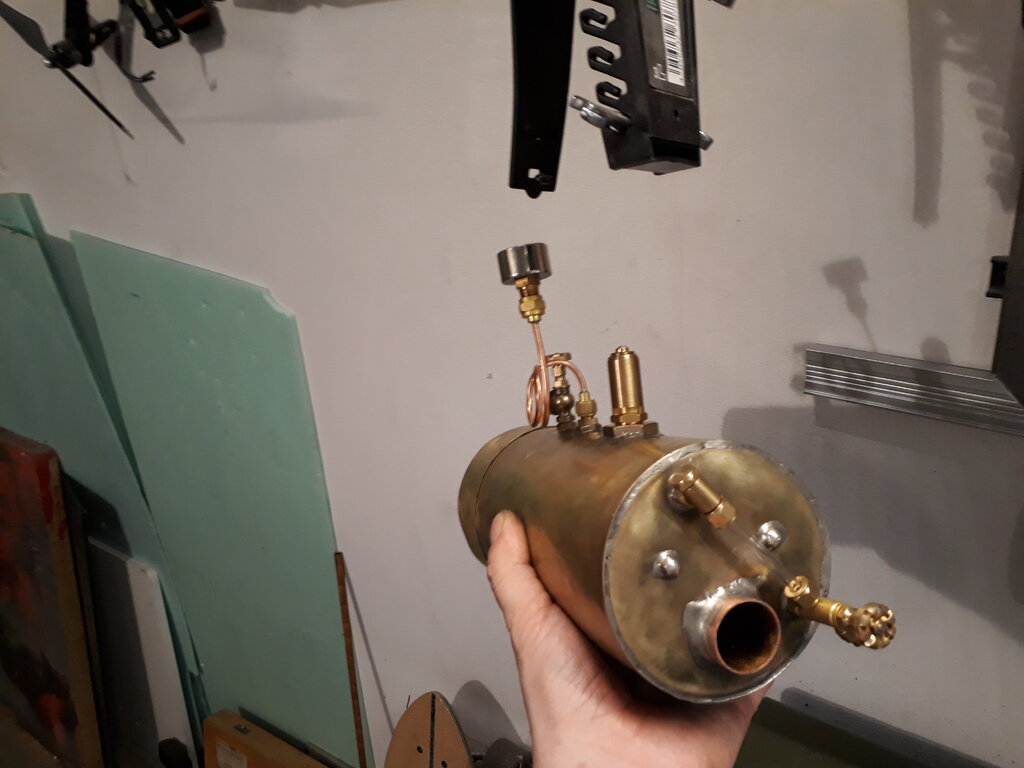

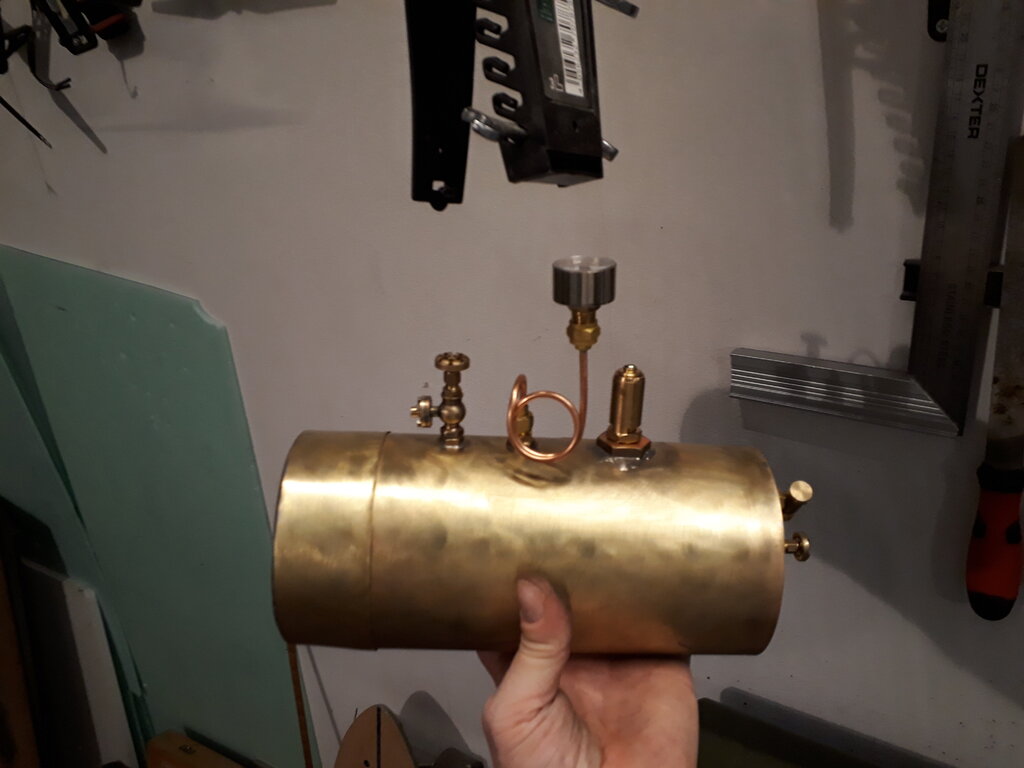

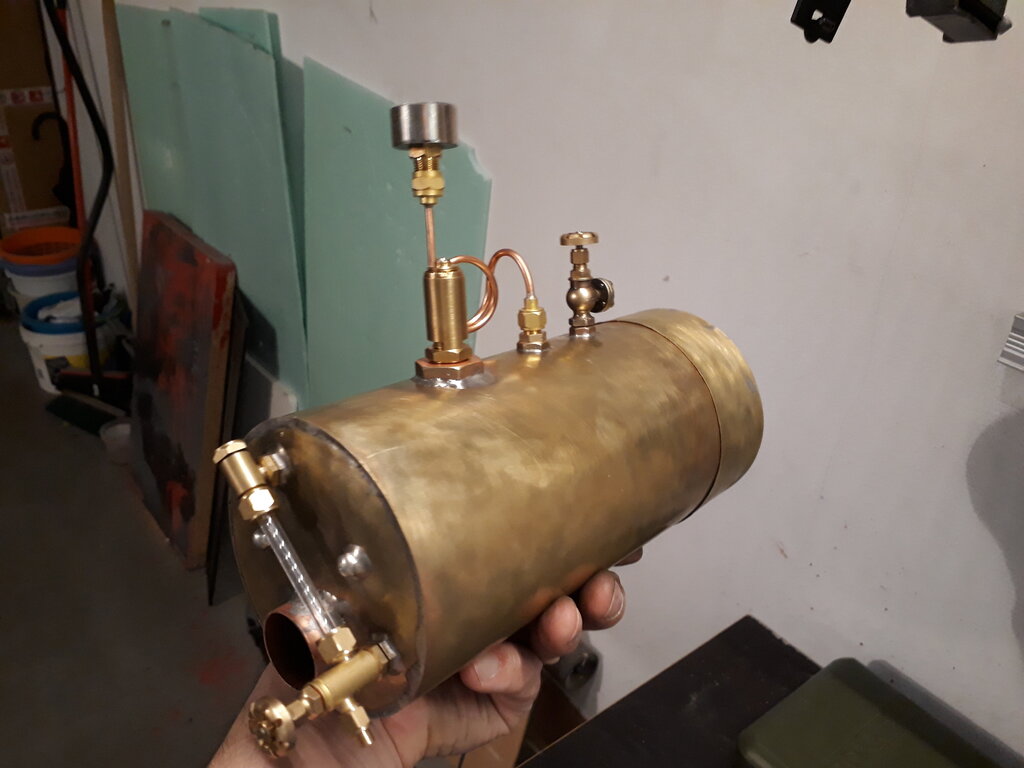

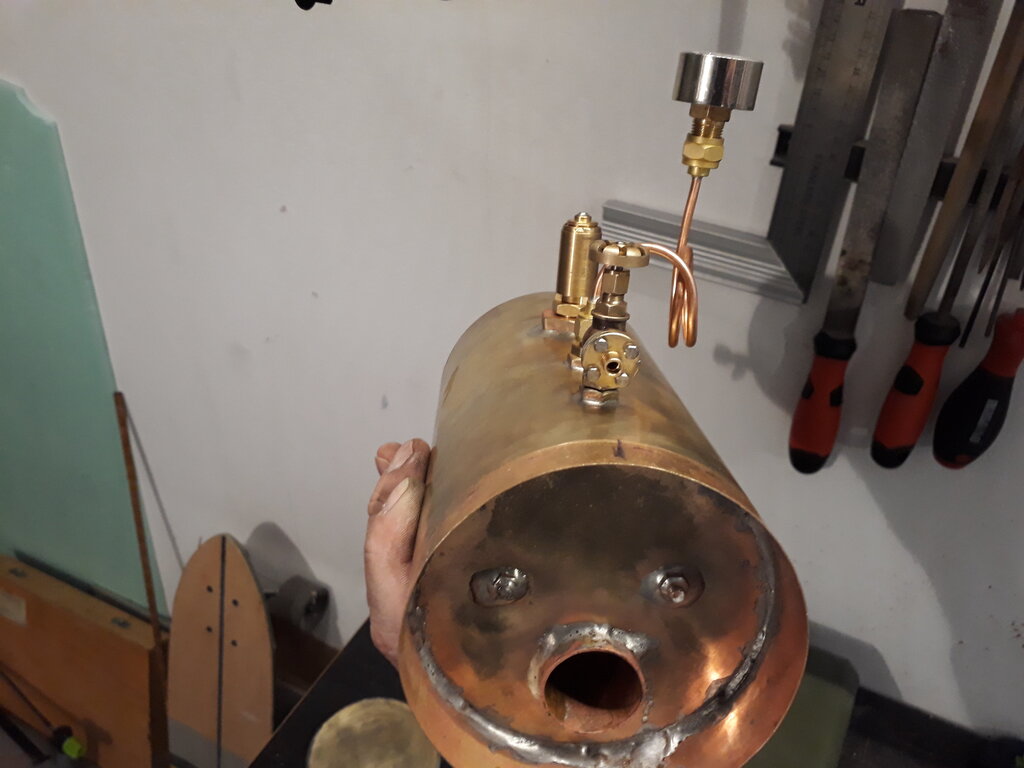

Kolejny etap prac nad kociołkiem , zamontowany zawór bezpieczeństwa, zawór wyjścia pary, oraz manometr. Komora przegrzewacza pary dopasowana, jeszcze pozostało wywiercić i zamontować komin oraz pomyśleć nad gwizdkiem, oraz przeprowadzić przewód pary przez komorę.



[kaszalu]

Pięknie ci idzie - KIBICUJĘ !! ??

Aż dostałem kopa do roboty przy swoim sprzęcie !!! ???

Edytowane 31 Października 2020 przez kaszalu

[kaszalu]

Marcin - gdzie dostałeś taki fajny mały manometr do kociołka ???? Jaki zakres pracy ? TEŻ TAKI CHCĘ !!!???

A najlepiej 2 - jeden do Zośki, drugi do Bocznokołowca !!!????

Zaworek bezpieczeństwa też fajny !!

Jak możesz to kup mi 2 takie komplety - kasę zwracam oczywiście + dobre piwka za fatygę  !!!?







Edytowane 31 Października 2020 przez kaszalu

[marcini59]

Andrzej - manometr kupiony u chińskich przyjaciół

http://www.microcosm-engine.com/axial-pressure-gauge-60psi-with-pipe-m8x075-p-209.html#.X50Ca1BCc2w

natomiast zawór bezpieczeństwa

tu masz regulowany

https://allegro.pl/oferta/zawor-bezpieczenstwa-do-kompresora-1-4-2-3-4-5-bar-8118472178?snapshot=MjAyMC0wMS0xNFQwNjo0NDo1MC44NDZaO2J1eWVyOzVkZDE4ZTViNjQ3NThiZWI5Y2M2NjBlYzEwODFiODkwYmQxYTBiOGY0YTBhMmZmOGIxYzliMDlhNjBkMTVkNTc%3D

a tu na 2 bar

https://allegro.pl/oferta/zawor-bezpieczenstwa-do-kompresora-1-4-2-bar-5571229270?snapshot=MjAxOS0xMi0xNFQyMDo0MTo1OS41NzFaO2J1eWVyOzdmN2YwMGIzZTY5MTQ4ODU3MTAxNzQ2Y2YyN2JmNGY2MTgzNGRmMmEzZmIyMWUwYjQxNzYwYjhhNGMzZmU3ZmY%3D

[kaszalu]

Dzięki, ogarniam !! ?

[kaszalu]

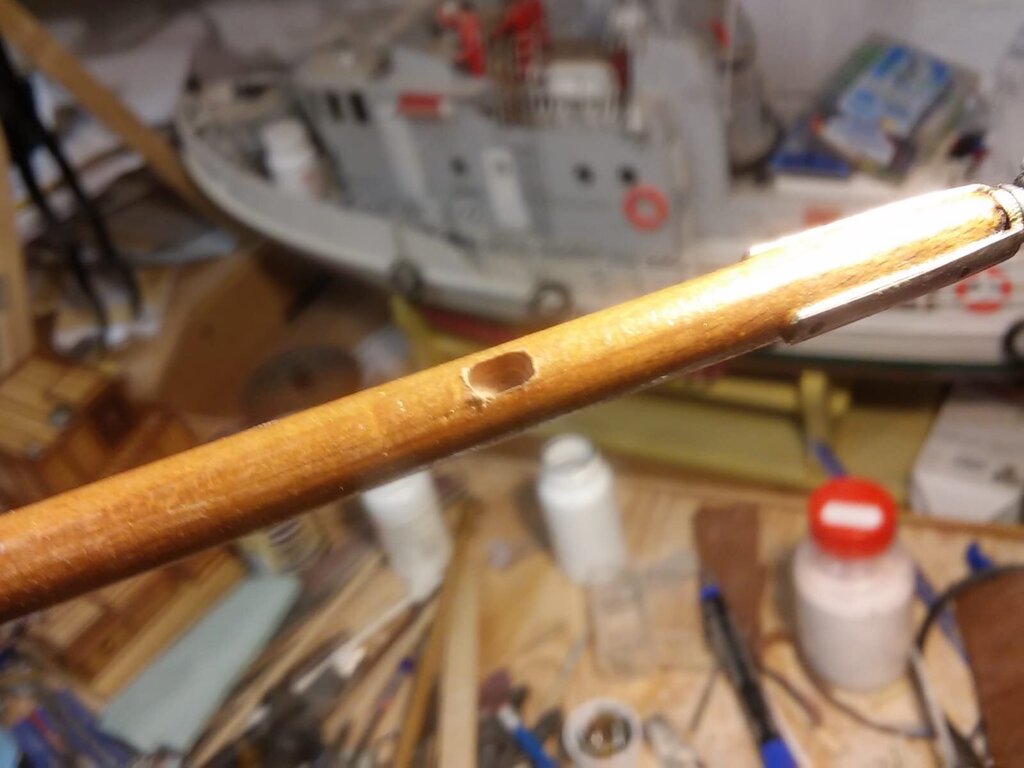

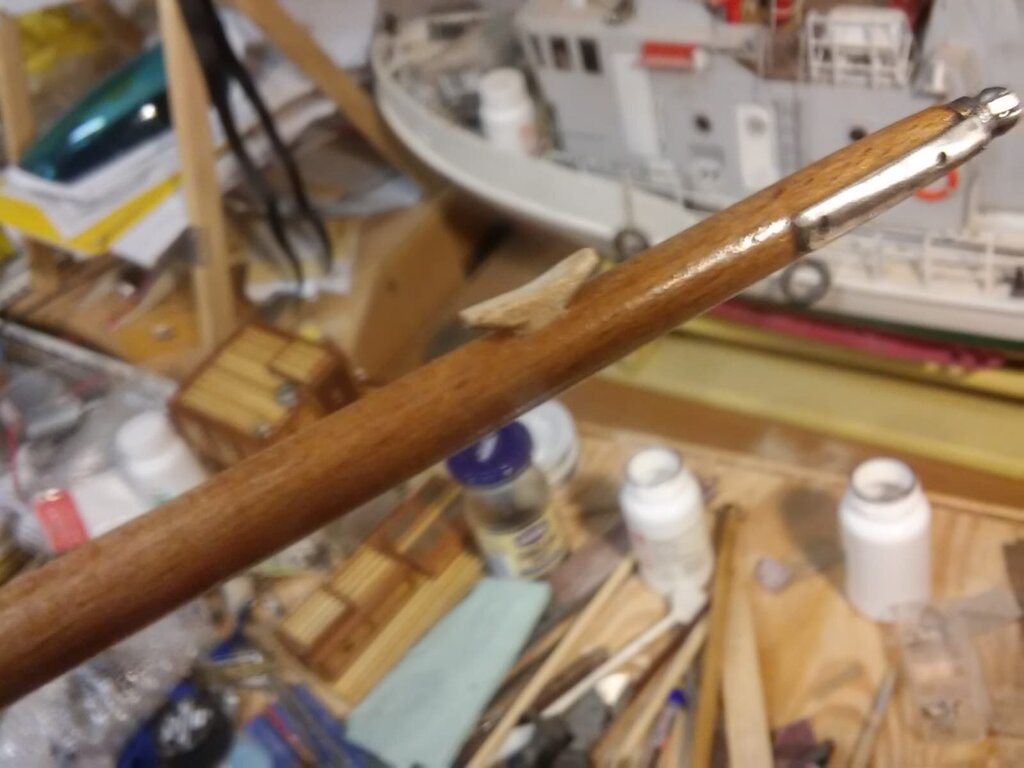

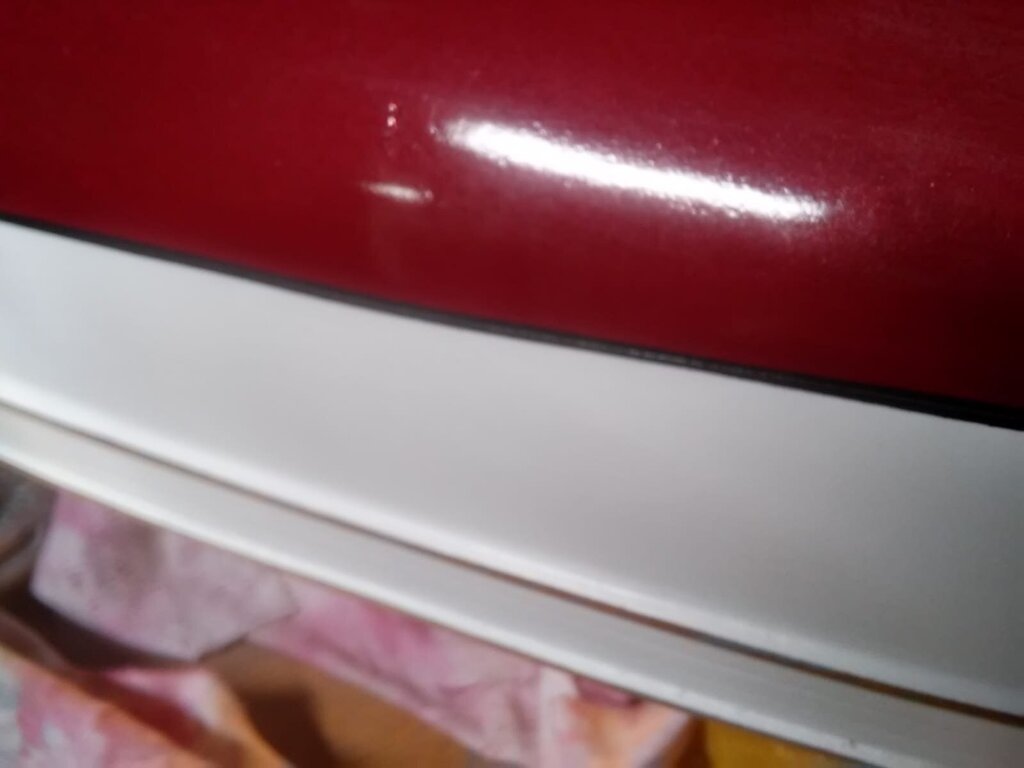

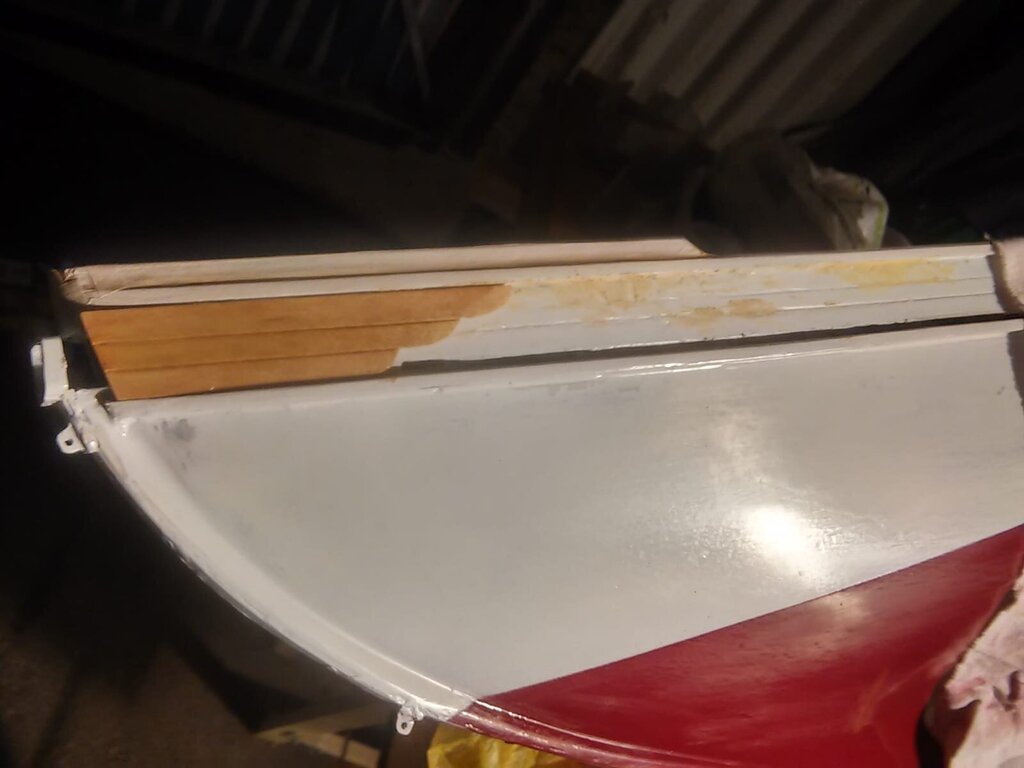

W przerwach malowania wykończeniowe prace precyzyjne...?

[kaszalu]

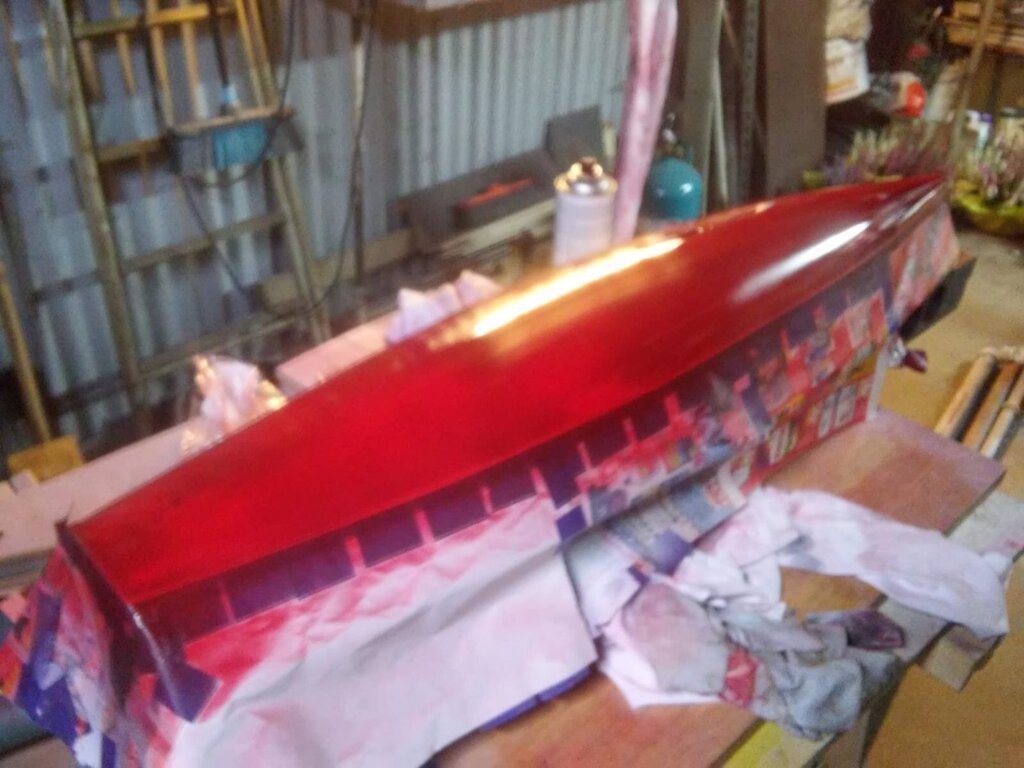

Coś podmalowane !!?

[jamyk]

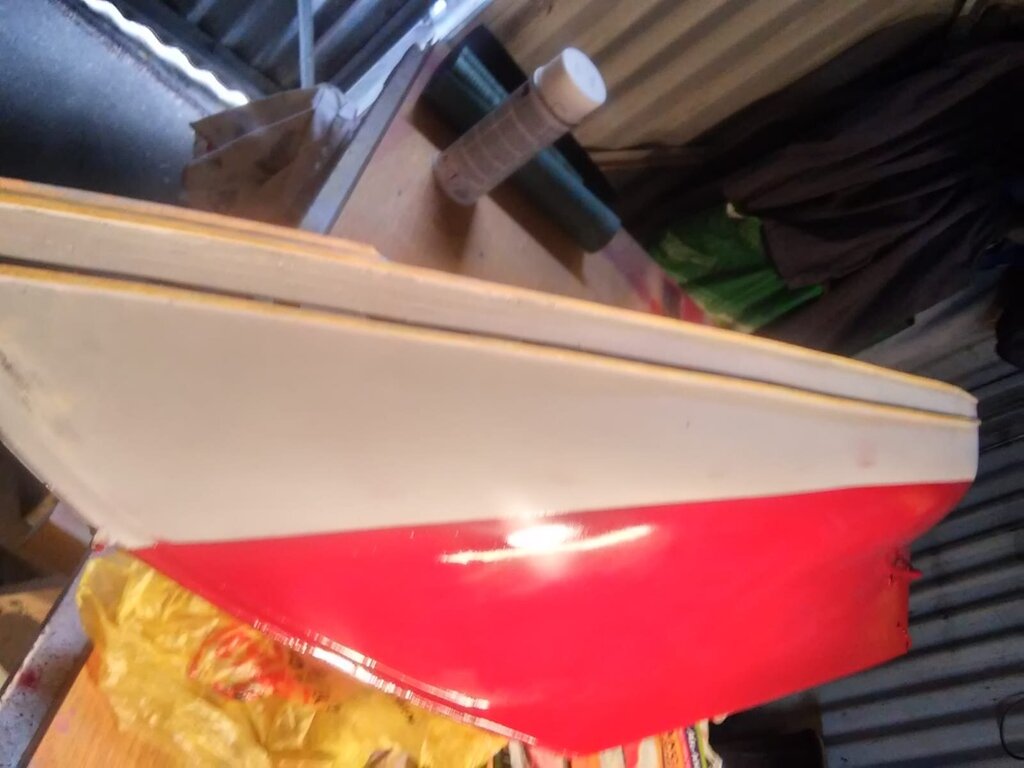

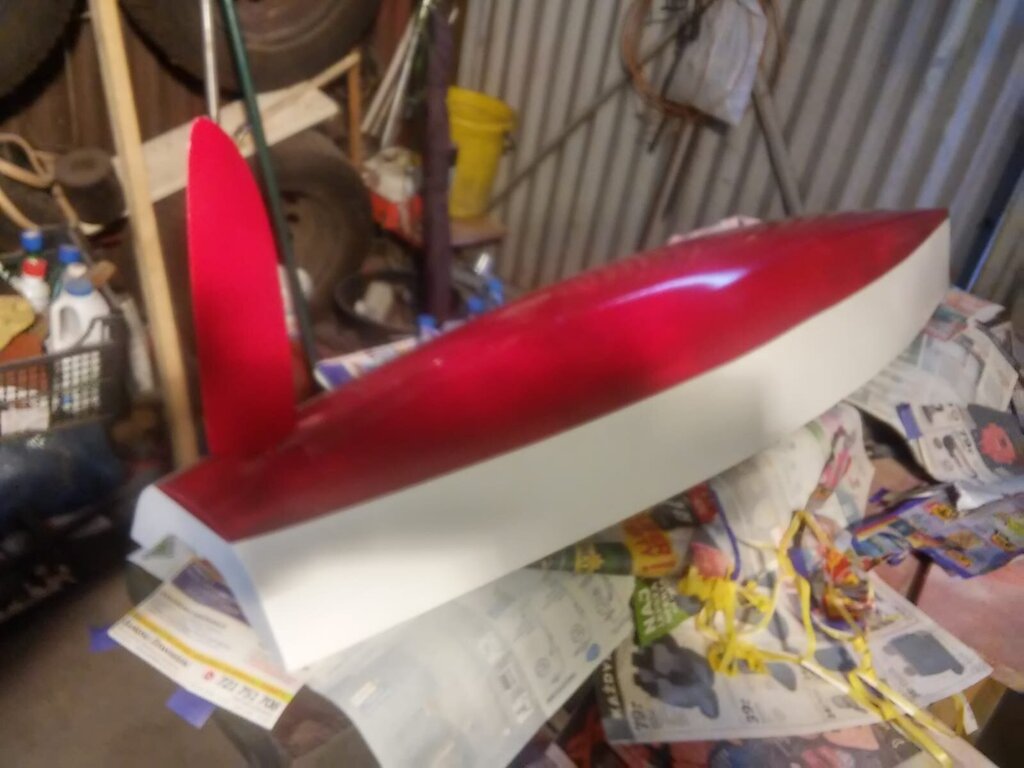

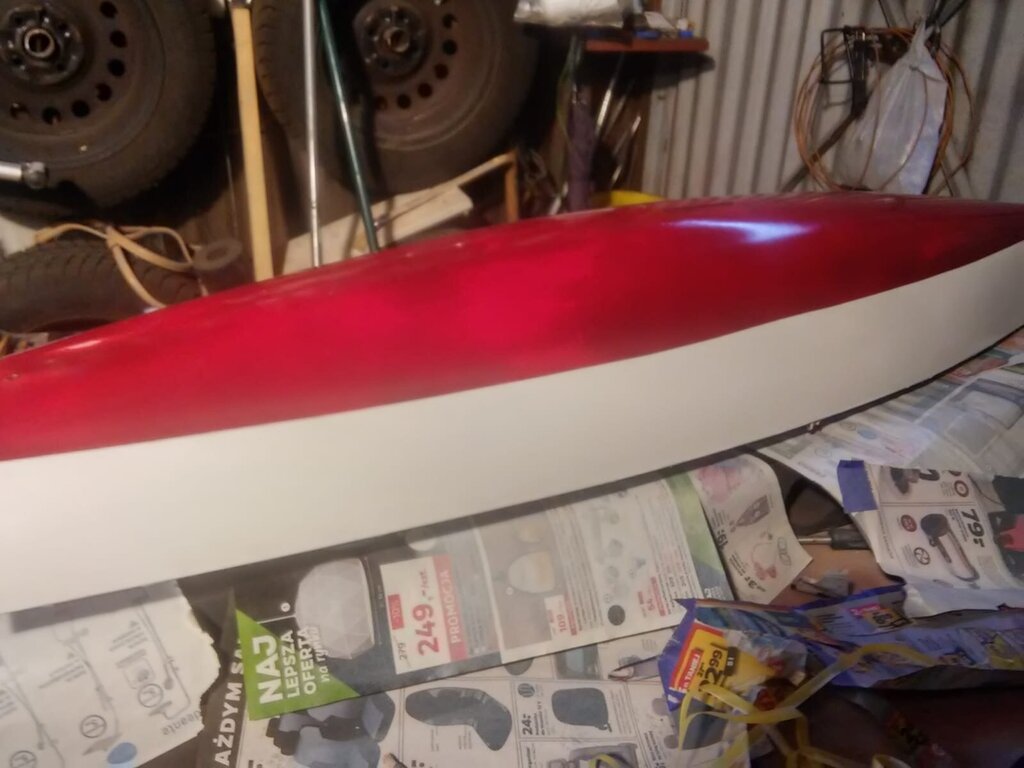

Witam w trakcie pracy Generała i przerw przygotowuje jacht regatowy do nowego sezonu - malowanie kadłuba, miecza i steru oraz nowego ożaglowania?

[kaszalu]

O właśnie TAK .......?

a potem znowu "psik Generała"....?

Edytowane 3 Listopada 2020 przez kaszalu
