Wicherek 10 RC Karolla

[miro-er1]

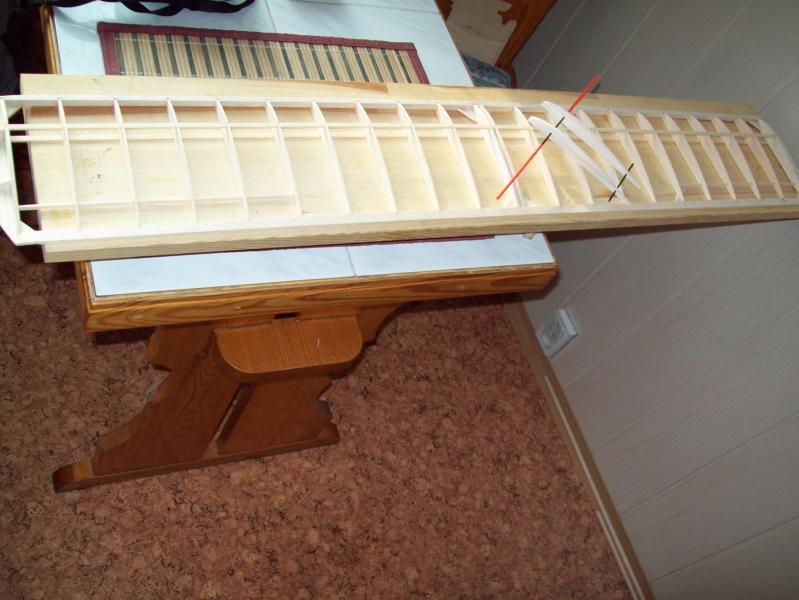

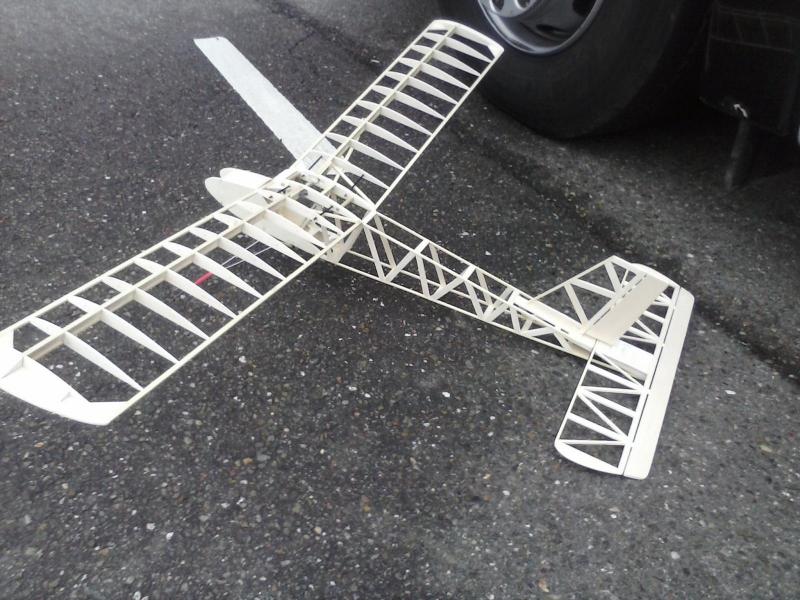

witam , tak mam jeszcze dyskietki  , ale jak moiwisz se PET lepsze to moge zrobic z pet, , wicherek juz prawie na ukonczeniu , jeszcze tylko folia ale to juz w domu, bedzie napewno transparenta,   acha a sloje dalem w poziomie z balsy 2,5mm ijest sztywniejsze skrzydlo , mocowane haczykami na srodku w/g planu, podwowzie zrobilem chyba zbyt szerokie ,ale nie bedzie sie przewracal na boki

[olo]

Proponuję już teraz przed oklejeniem zamontuj wszystko to co trzeba w kadłubie sprawdź jak wygląda wyważenie.

Z tyłu zrobisz proste lekkie kółko,płozę?

Chyba nie będziesz robił kierowanego akurat w tym modelu?





ps.

Robiłem zawiasy z PET bo z dyskietek nie zdążyłem bo w mojej wiosce dawno temu zniknęły

[miro-er1]

kolko bedzie male, lekkie ,piankowe.nie kierowane,  wiem sprawdze wszsystko zanim okleje folia, ja dostalem kilkanascie dyskietek od kolegi , rozebralem je i mam troche materialu na zawiasy wlasnie,

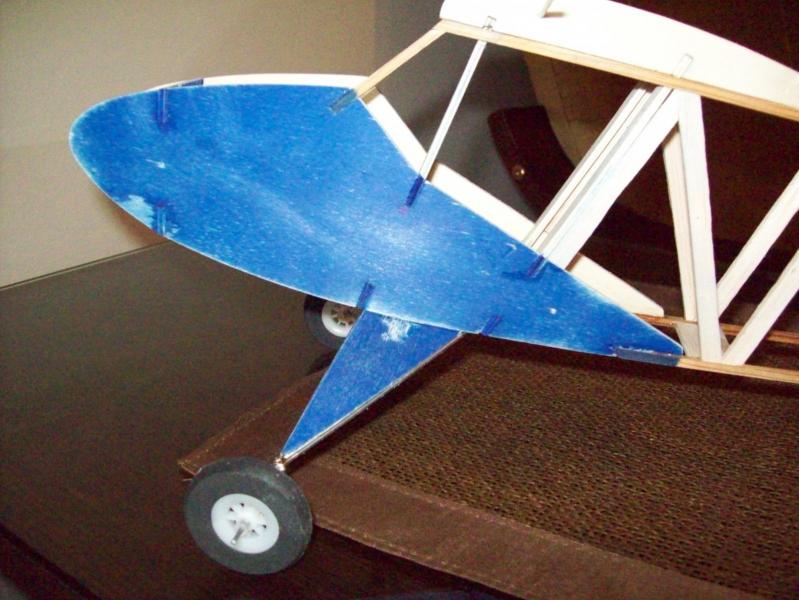

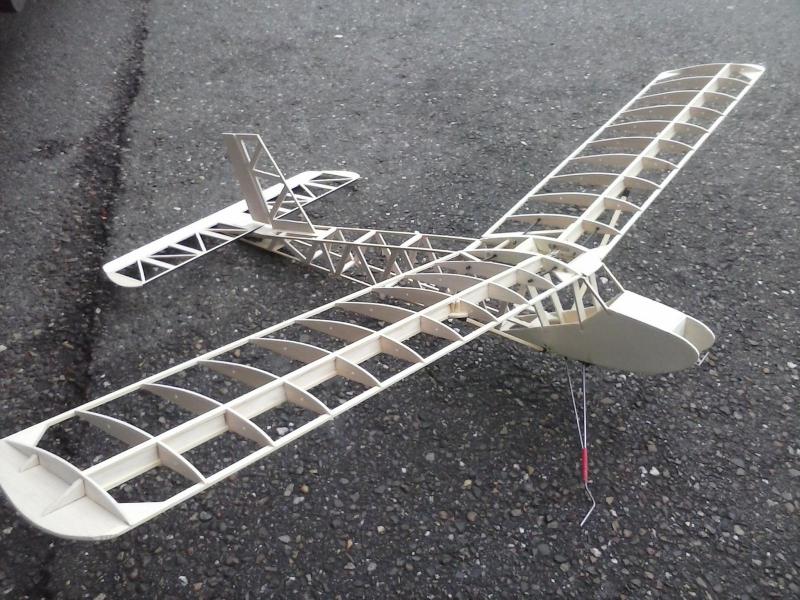

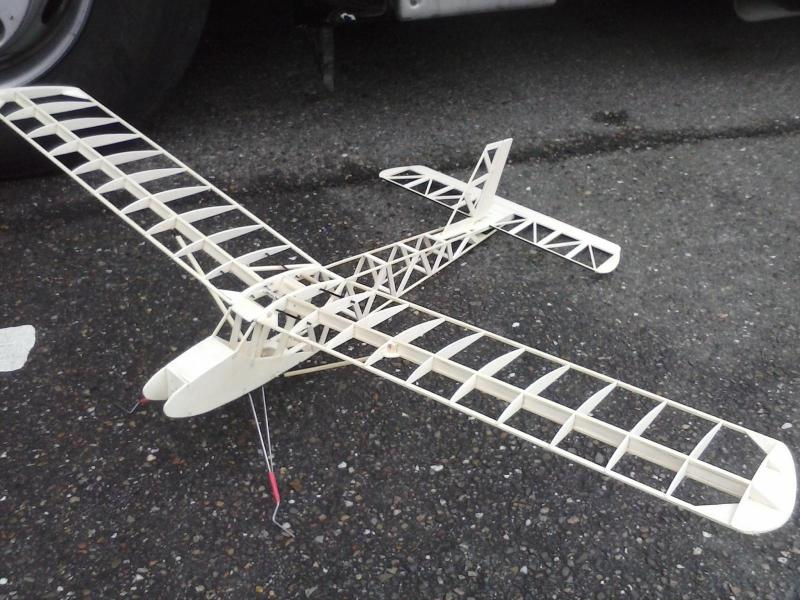

zastrzaly ucoiolem troszke bo chyba mial za duzy wznios, co widac na fotkach,

zawiasy na sztywno tylko do foto, ale chyba wstawie z dyskietek bo miekciejsze bedą.

[skipper]

Mirku,

teraz pewnie już jest zbyt późno, ale gdy będziesz robił kolejny model o podobnej konstrukcji skrzydła NIGDY nie dawaj usłojenia w łączniku pasów dźwigarów (górnego i dolnego ) z usłojeniem równoległym do dźwigarów. To duży błąd konstrukcyjny. Olo bardzo dobrze Ci doradził, nie wiem dlaczego dałeś w poziomie. To pewnie było wielokrotnie tłumaczone nawet na tym forum. Dając w pionie zyskałbyś zdecydowania na wytrzymałości, lub dając mniejsze przekroje, na ciężarze. Usłojenie w poziomie w łączniku pomiędzy pasami  nośnymi jest dobre tylko wtedy gdy robisz zastrzał, nigdy dźwigar. Bardzo często popełnianym błędem jest np. stosowanie pasów nośnych z płaskowników węglowych i łączenie ich balsą z usłojeniem wzdłuż. Podobnym błędem jest ażurowanie łączników co zbyt często mamy wątpliwą przyjemność oglądać  w wypalankach różnej maści.

[miro-er1]

dziekuje Andrzej, zrobilem w poziomie przed tym zanim mi Olo odpisal  , wicherek jest lekki wiec wytrzyma skrzydlo na pewno , wlasnorecznie probowalem je wyginac i jest bardzo mocne , takze spoko, ale w nastepny bede wlasnie robil w pionie , bo teraz to juz zbyt puzno aby przerabiac

[Adas]

Ja zawiasy robiłem nie z dyskietki, a prawie z PETa prawie, bo z takiej twardej koszulki na A4 w sumie taki PET, na stronce o moim wicherku widać jak je wycinałem, tylny statacznik przerabiałem, bo 1 wersja ważyła 34 gramy, a nowa z balsy 2mm (po obklejeniu folią jest sztywna i mocna do wicherka 10 jak znalazł), waży 22gramy zyskałem 12 gram na tyle . U mnie jak się przyjrzysz, jako gumki łaczące skrzydła, zastosowałem gumki, a raczej  simeringi/uszczelki ze specjalnej gumy, co to mało się wydłuża, coś ala gumki z prop saver. Bałem się, że mi skrzydła się rozsuną przy delikatnych akrobacjach, no i nie małej wadze startowej 680 gram. Drugim razem już będą wiedział, że wicherka buduje się jak najlżej z tyłu przesuwając wszystko na dziób

[miro-er1]

dziek iza podpowiedzi, ja swoje bede wazyl w domu , swoje bo zaczolem drugiego robic, tyle ze w tym  bedzie juz ster kierunku zblizony do oryginalu bo tez mi sie podoba. pozdrawiam

[mayster8405]

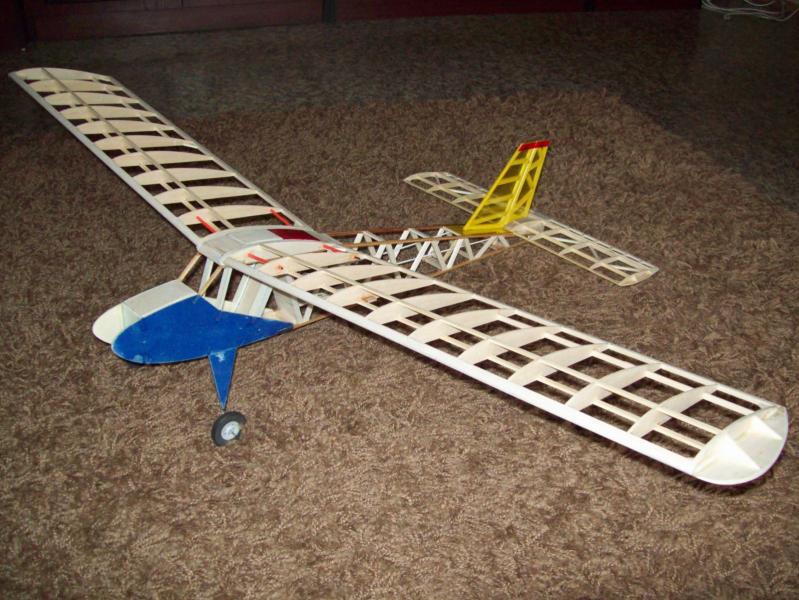

Mirku, nie pogniewasz się jak się podepnę do twojego tematu gdyż chodzi o ten sam model i nie ma sensu pisać nowego.Zanim zauważyłem ten temat, zacząłem robić swojego Wicherka i co się okazało,że mój i twój ma dużo podobieństwa konstrukcyjnego i użytych materiałów.

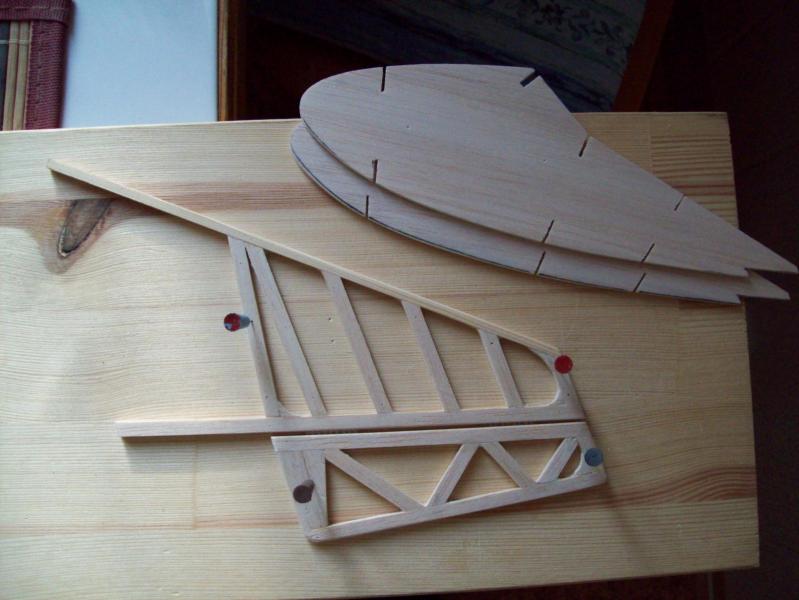

Zacznę od statecznika pionowego

sklejony jest z listewek balsowych 4x7m/m, natarcie sosnowe 4x4 m/m.Listwy są wypuszczone do dolnego elementu kratownicy przez co statecznik jest sztywny.

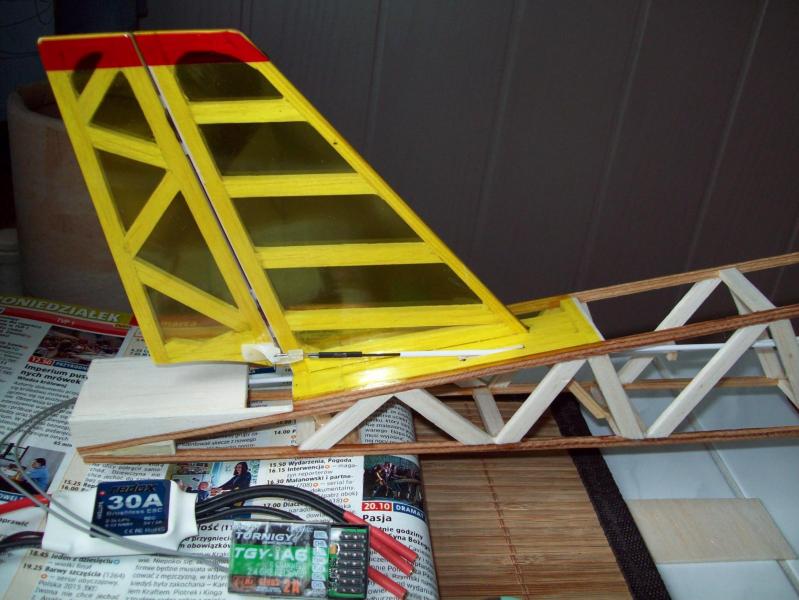

statecznik poziomy

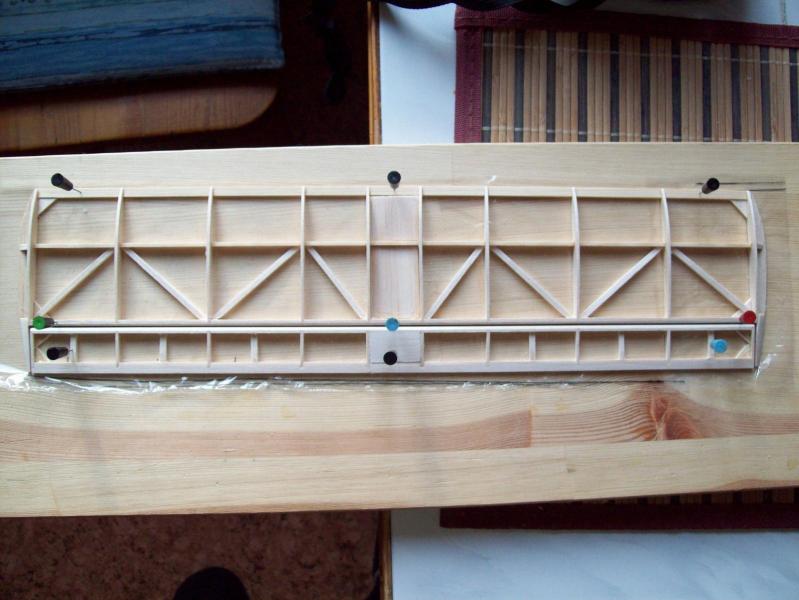

ma sosnowy dzwigar 2x5, z takiej samej listewki natarcie które odpowiednio zeszlifowałem ,żeberka balsowe 1,5m/m, spływ balsa4x12m/m, ażurowanie balsowe3x3m/m.Statecznik waży 11gram.

skrzydło:

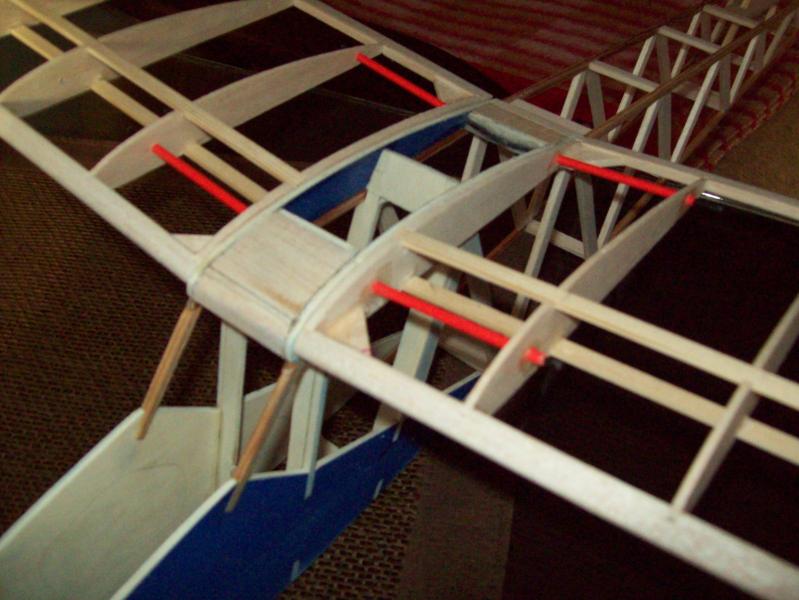

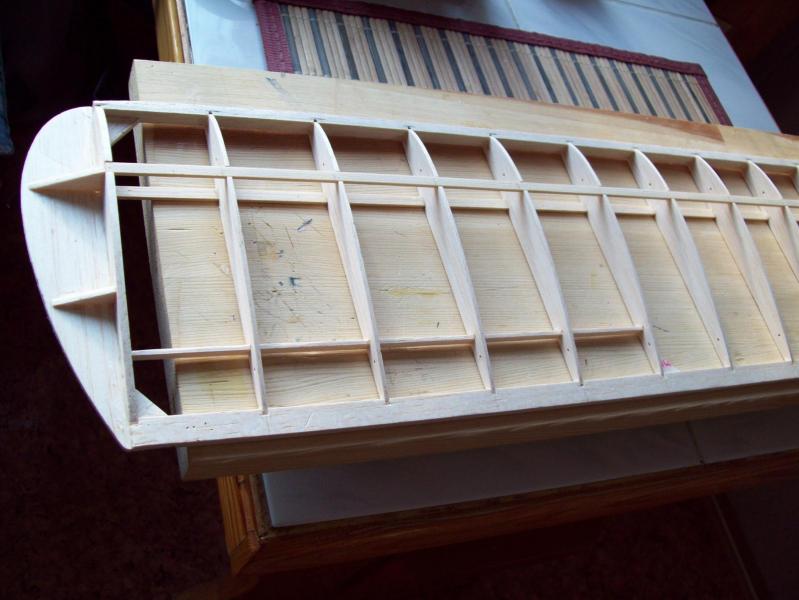

żeberka wykonałem z balsy 2m/m z wyjątkiem końca i przy kadłubie, dzwigary są sosnowe 2x5m/m, natarcie listwa 8x6m/m , spływ balsa 12x4m/m.W dwa Zeberka przykadłubowe wkleiłem dwa odcinki rurek bowdenu które nazwałem " pseudo bagnetami" zastępujące kołki centrujące.Po sklejeniu całego płata wyprofilowałem nosek i dopiero rozdzieliłem płat na dwie części.Zamiast oryginalnego profilu zastosowałem profil Clark Y.Skrzydła ważą 40gram



kadłub:

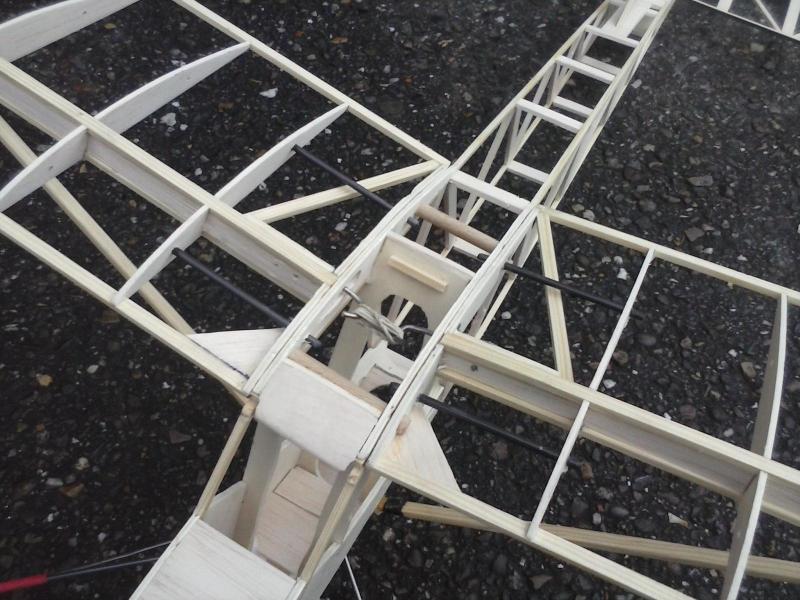

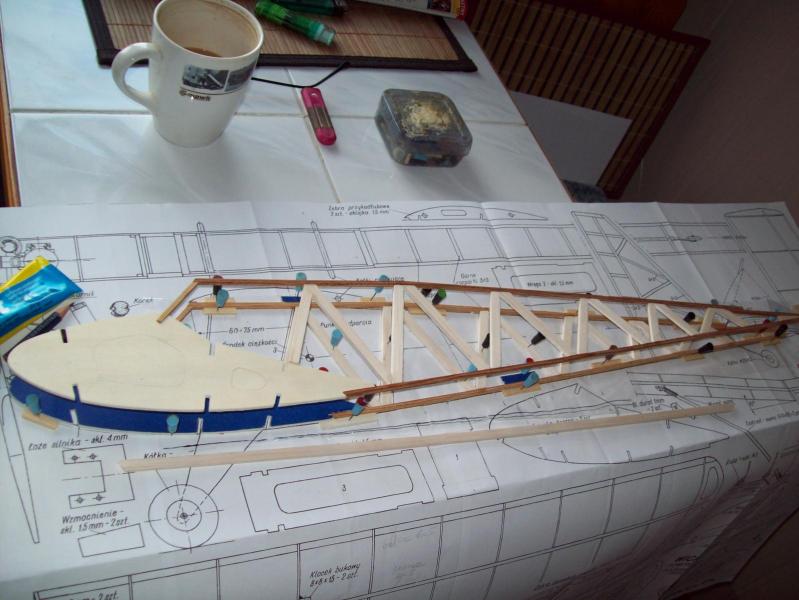

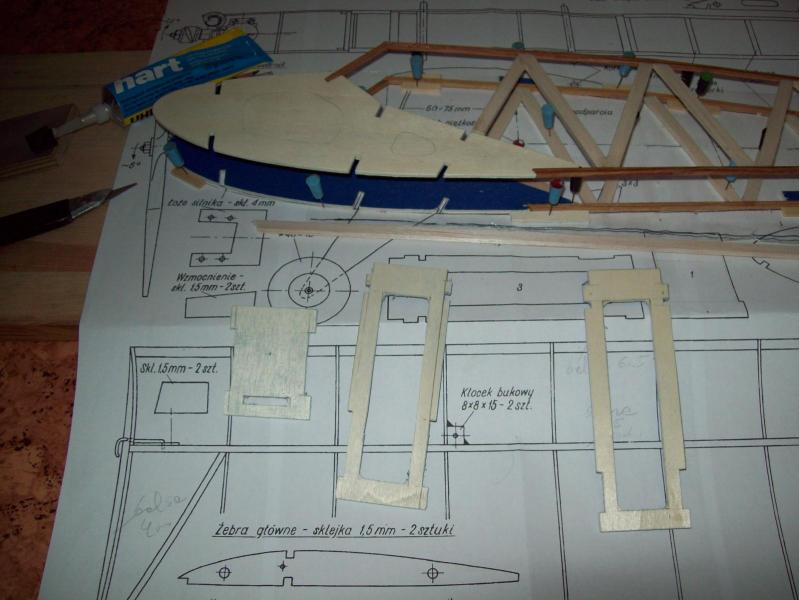

przednią część wykonałem ze sklejki pozyskane ze skrzynek po cytrusach grubości 2.8m/m, z niej także są wszystkie wręgi.Listwy wzdłużne to sosna 3x3 m/m,kratownica jest z listewek balsowych 3x7 m/m,żeberka centropłata są też z pozyskanej sklejki i wklejone są pod kątem 8 stopni przez co w płacie żeberko jest wklejone prostopadle.Bagnety to pręt węglowy średnicy 2m/m króre wchodzą w bowdeny.Po wsunięciu płatów w bagnety, planuję zastosować sprężynę która będzie dociskać razem płaty zamiast gumy.Popychacze sterów wysokości i pionu to pręty węglowe średnicy 1.2 m/m w białym bowdenie mocowany w trzech punktach.Kadłub wraz ze statecznikiem pionowym i serwami i popychaczami waży na teraz 106 gram

podwozie:

podobnie jak ty, zastosowałem stalowy drut średnicy 1.5 m/m.Po zlutowaniu okazało się że dokładnie pasuje moędzy 2 i 3 wręg.Podwozie kleiłem 5-cio minutowym klejem epoksydowym.

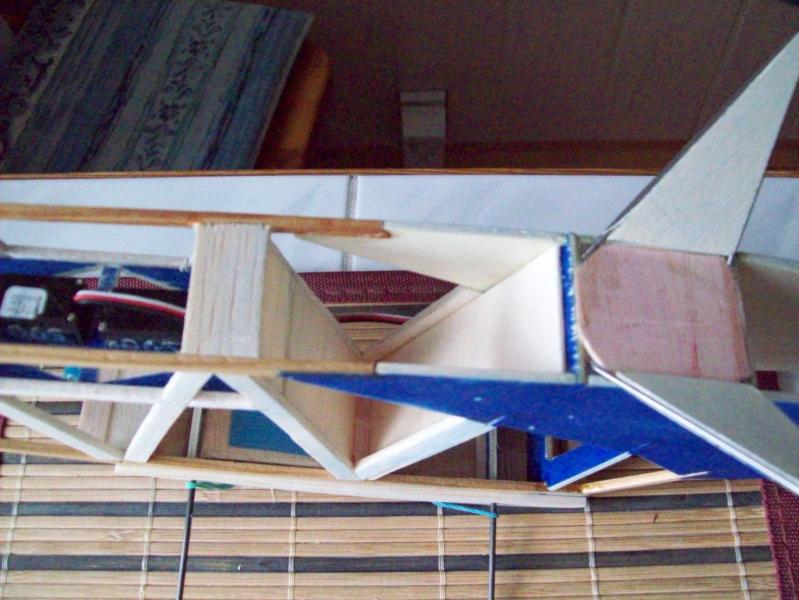

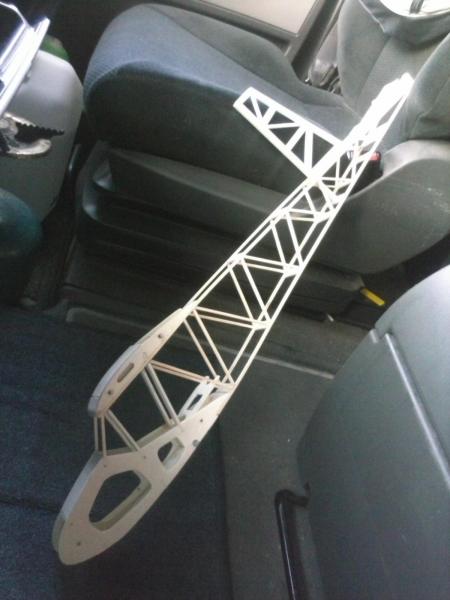

tak wygląda tył kadłuba

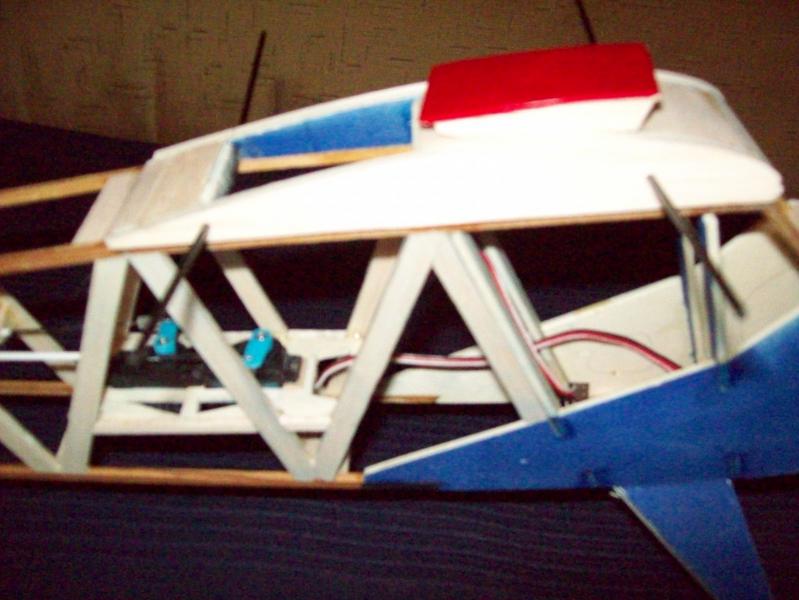

Po poklejeniu elementów z grubsza, zaczęły się trudności z upchnięciem gratów w tak wąskim kadłubie i tu znowóż podobieństwo, serwa 9-cio gramowe nie dadzą się wstawić równolegle bo ramiona wystają poza obryz kadłuba więc wstawiłem je jeden za drugim na wysokości spływu, odbiornik będzie umiejscowiony w górnej części centropłata/ na zdjęciu pod tym czerwonym elementem/.

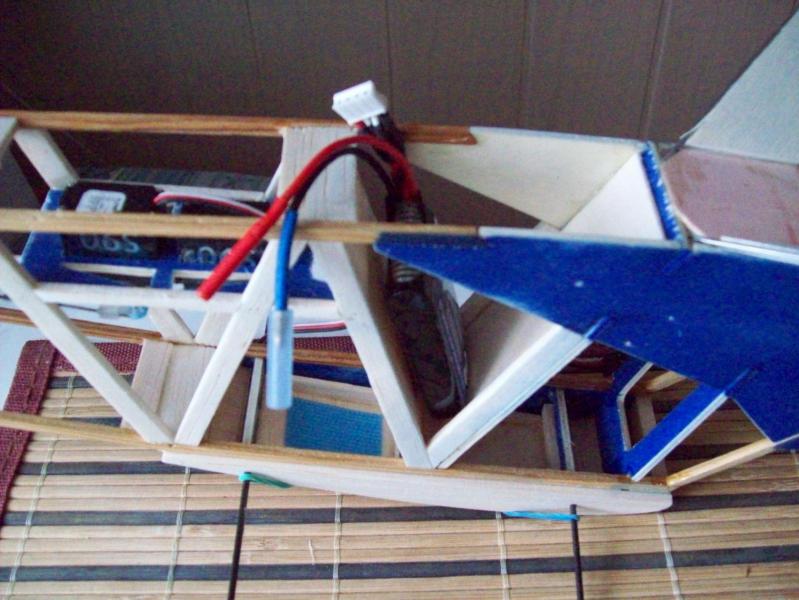

Pakiet redoxa 7.4 V/1100 mAh będzie wkładany od spodu kadłuba i będzie umiejscowiony pod środkiem ciężkośći między rozpórkami odwrócone V, do których wklejone będą płytki balsy 2m/m z przyklejonymi rzepami.W zależnośći od pakietu będę miał możliwość prestawiania go z jednej na drugą płytkę i wpływania na środek ciężkośći/ inny pakiet/

Regulator będzie z przodu ale nie wiem gdzie jeszcze będzie.

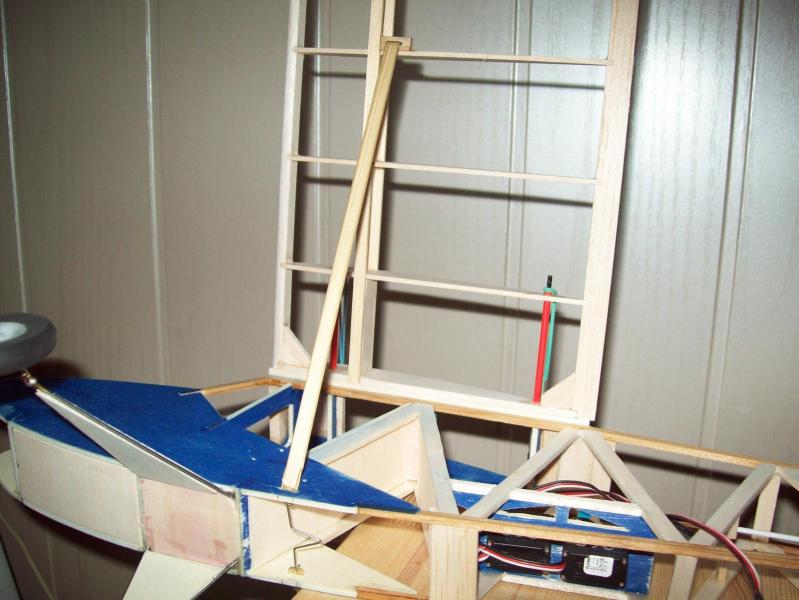

Zastrzały chcę wykonać trochę inaczej a mianowicie,nie będą odejmowane od płata lecz połączone wachliwie przy pomocy klamerki,dolna część zastrzału będzie mieć druciane oczko które będzie przechodzić przez nacięcie w kadłubie, a blokadą zastrzałów będzie łącznik w kształcie litery U wsuwany od spodu kadłuba i blokujący oczka.Zeby blokada nie wypadła i rozłączyła zastrzały chcę zastosować magnesy neodymowe.

Mirku, teraz z robotą stanąłem bo mi brak koncepcji dot napędu , folii do pokrycia, no i może ktoś mi coś doradzi póki można coś jeszcze zrobić lub poprawić.

Dodam, że po zważeniu to co opisałem w sumie waży 157 gram, myślę że model zapowiada się obiecująco.

[Karollo]

mayster8405 temat jest mój Ale nie gniewam się, fajnie jest pooglądać prace przy Wicherkach.



Z tego co widać na drugim zdjęciu, statecznik jest o profilu płasko-wypukłym i ma ster wysokości... czy Wicherek będzie zachowywał się jak należy? Wskazany przy takim sterowaniu jest profil symetryczny. Masa niska, mam nadzieję że nie będzie problemów z wyważeniem. Mój Wicherek też miał planowany pakiet w pobliżu środka masy... Jednak się przeliczyłem i trzeba było przesunąć go do przodu.



Dziś odbyłem pierwszy lot Wicherkiem, w końcu udało mi się dotrzeć na lotnisko. Niestety moje dwie kamerzystki zawiodły i nagrania są kiepskie wstawie coś niebawem. Wrażenia.. Super było, Wicherek po krótkiej próbie kołowania praktycznie sam delikatnie oderwał się od ziemi, po lekkim dodaniu gazu. Lata wolno i dostojnie, jak na Wicherka przystało.

[mayster8405]

Karol bardzo dziękuję za życzliwość i cieszę się z pomyślnych oblotów , ciekaw jestem jak mój będzie latał.Ja dziś podłubałem co nie co przy moim Wicherku a mianowicie, wkleiłem dwie płytki na pakiet i zdjęcie pokazuje że mogę go "przykleić" albo do jednej ,albo do drugiej płaszczyzny.

Zająłem się "klapkami rewizyjnymi, w sumie jest ich pięć.Zrobiłem to celowo aby w razie czego nie rozgrzebywać roboty na nowo.Jak nie będzie potrzeba wkleję je na stałe.Następnie powymierzałem cięgła serw już na gotowo, tylko trzeba kapnąć CA jak ustawię je dokładnie z nadajnika.

Półka na regulator już jest, wszelkie dziurki na przewody, wklejone rzepy dla pakietu, odbiornika no i regla.Nie wytrzymałem i go wstępnie złożyłem, wygląda jak Wicherek

Jutro myślę pobawić się przy zastrzałach i szlifowaniu wszystkiego.

Co do statecznika poziomego,w planach jest taki profil czyli płasko wypukły, jak się będzie model z zachowywał nie wiem, okaże się w praniu.Co do wyważania,wolę aby po powkładaniu silnika regilka i pakietu był tam gdzie powinien być, a jeśli nie to na przód,zawsze na ogonie dam mniej obciążenia niż w dziobie.

Mam pytanie,czy środek ciężkości wyszedł ci w tym miejscu jak w planach?,czy silnik masz ten który podawałeś ?.

Czekam na ten filmik

[Karollo]

U mnie środek ciężkości jest ustalony na 1/3 od krawędzi natarcia, czyli tak jak w książce Pana Schiera odnośnie samolotu w wersji sterowanej ze statecznikiem płaskim lub symetrycznym. Ze statecznikiem o profilu płasko-wypukłym środek ciężkości powinien leżeć w 1/2 od krawędzi natarcia, tak jak u pana, Panie Henryku. Wiąże się to z powstawaniem siły nośnej na stateczniku. Silnik mam ten sam, czyli Emax 2822... Lekki, tani i mocy ma wystarczająco dużo, Wicherek idzie w górę na połowie gazu, ze śmigłem 8x6E.

[miro-er1]

wlasnie jak w tytule ,temat KAROLA  , ja zrobilem sobie 2 ,tego drugiego ze statecznikiem pionowym zbilzonym do oryginalnego WICHERKA 10, ale w obu poskrecalo mi kadluby troszke , jedna co warsztat to warsztat, w aucie trudno troche w drewnie dlubac , ale jestem pewien ze poleca oba , w nast tyg bede w domu wiec zapodam fotki juz oklejonych jak znajde czasu troche, pozdrawiam.

[miro-er1]

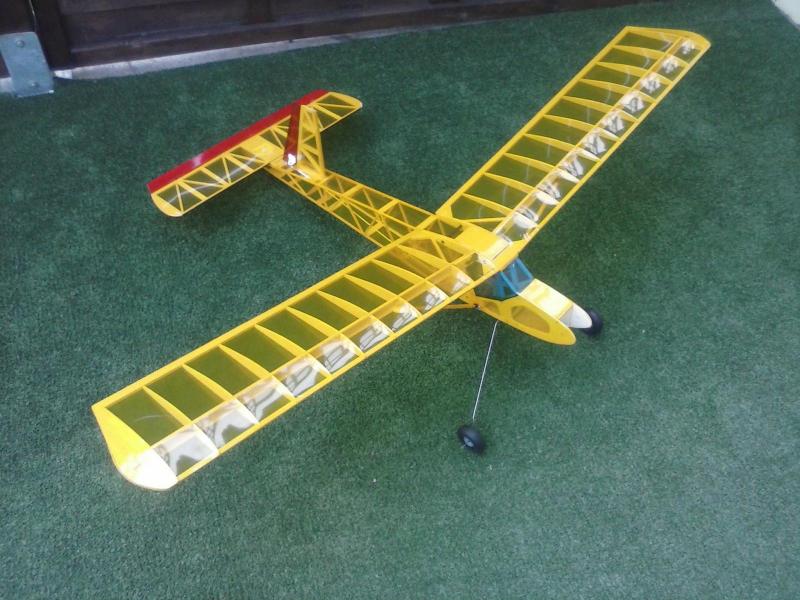

ja swoje tez bede oklejal folia transparentna , w drugim postanowilkem wyazurowac boczki bo gdzies widzialem na jakims forum takiego wicherka i spodobalo mi sie to, a tak to wyglada.

[mayster8405]

Mirku spartańskie warunki!!!!!.Moje też są podobne bo modele robię w kuchni tylko na desce lub szybie i to kilkoma podstawowymi narzędziami.Nauki wyniosłem z / modelarni Pałacu Młodzieży Katowice pod okiem instr. Jana Tomaszewskiego/.Póżniej modele szkutnicze i prawdziwe szkutniczeMuszę bardzo uważać bo "strażnik" pilnuje,raz pomoże i sama mie chce coś kupić, innym razem goni.Jestem chętny na fotki bo prawdopodobnie będzie budowany jeszcze drugi większy.

Wracając do mojego modelu zastrzały wykonałem jak planowałem, a wygląda to tak;

zrobione są z listewki sosnowej3x6 oszlifowanej na prawie kroplę z dwóch stron nacięcia na wprowadzenie mosięznych wzmocnień.Wzmocnienie górne to blaszka mosiężna którą złożyłem na pół i wkładając drut 1.2 m/m i dokładnie docisnąłem i element ten zlutowałem /wcześniej pocynowany/.Lącznik w kształcie U jest z tego samego drutu czyli 1.2 Dolny element od kadłuba to blaszka podgięta pod kątem.wszystko to dopasowałem sprawdzając kąty na płatach i pokleiłem epidianem 5-cio minutowym.Nawierciłem otwirki w języczkach od wewnętrznej strony kadłuba do zabezpieczenia.Samo zabezpieczenie to stalowy drut średnicy 1.0 m/m odpowiednio podoginany i dla wygody zakładania.Okazało się że jest to praktyczny sposób bo łatwo się zakłada i dobrze blokuje zastrzał.Myślę że podobnie będę zabezpieczał płat.

[mayster8405]

Dalsze prace przy Wicherku posunęły się nieznacznie, mianowicie w płacie w żeberkach przykadłubowych wkleiłem języki a blaszki mosiężnej do zabezpieczenia przed wysunięciem.Zabezpieczenie wykonałem jak w zastrzałach.Zainstalowałem silnik regulator odbiormik oraz pakiet 2S / 500MAh.

Masa kompletnego modelu lecz bez oklejenia wyniosła 271 gram.Myślę ze w 300gramach się zmieszczę.

Zastanawiam się czy zastosować kółko ogonowe czy "płozę", widziałem takie rozwiązanie w Wicherku.

[miro-er1]

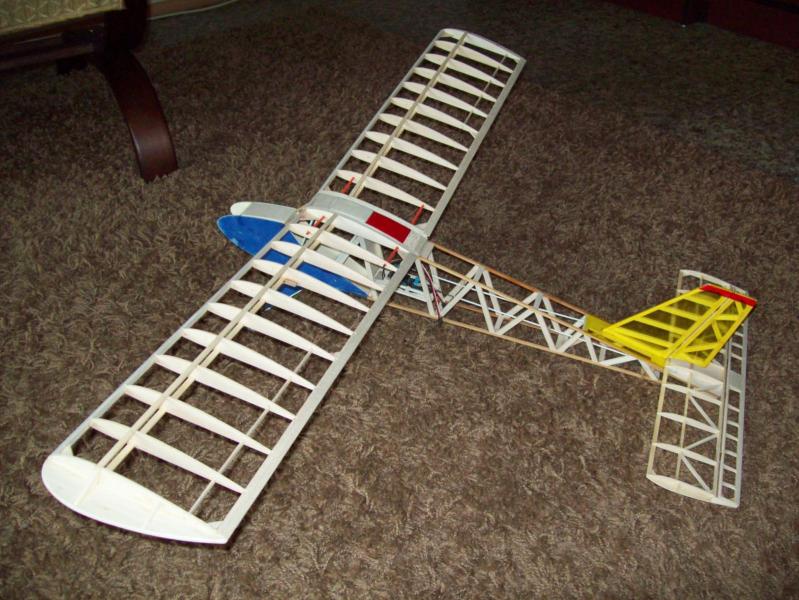

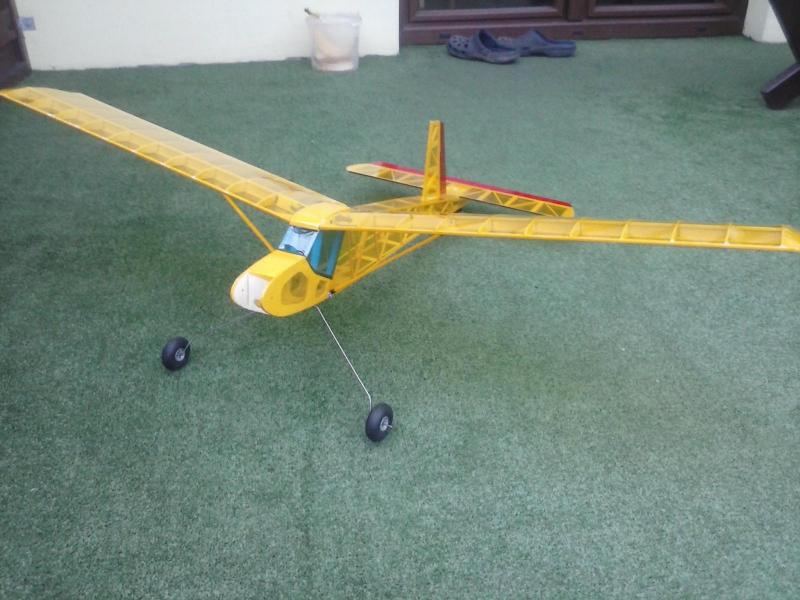

witam , dzis zwazylem swoje oba wicherki bez wyposazenia i oklejenie (sama konstrukcja z podwoziem bez kółek ) i jedwn wazy 194g, a drugi 249 g z przykreconym mocowaniem silnika, z tym ze moje sa powiekrzone o ok 12%, czyli rozpietosc mi wyszla dokladnie 119cm.zaraz po swietach oklejam folia jak tylko dostane paczke z modelarskiego, pozdrawiam.

[miro-er1]

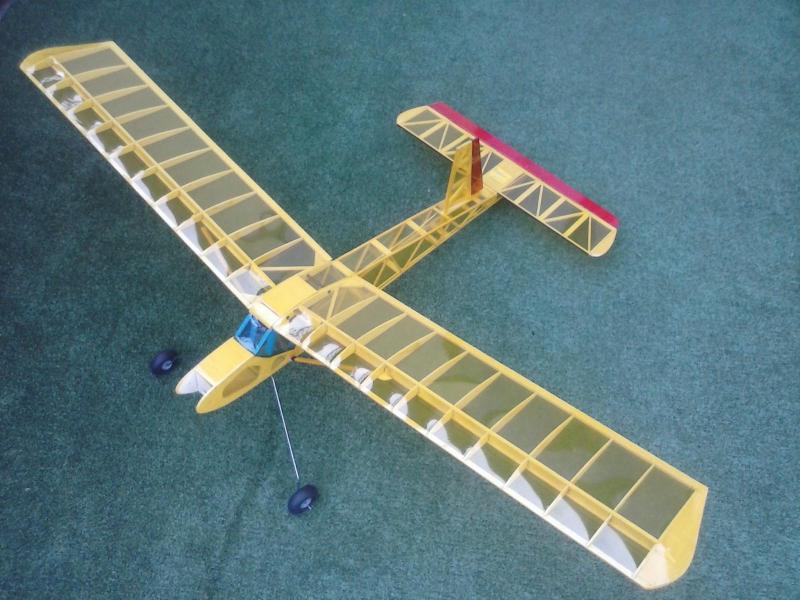

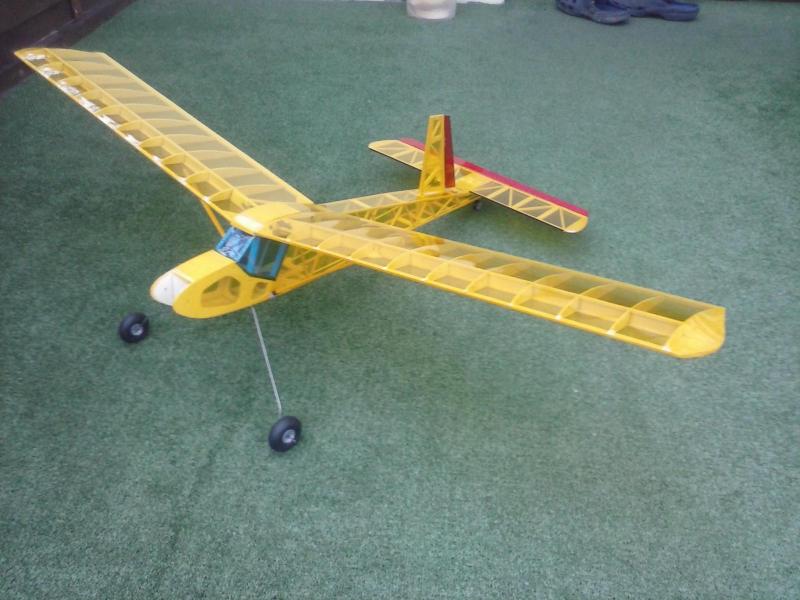

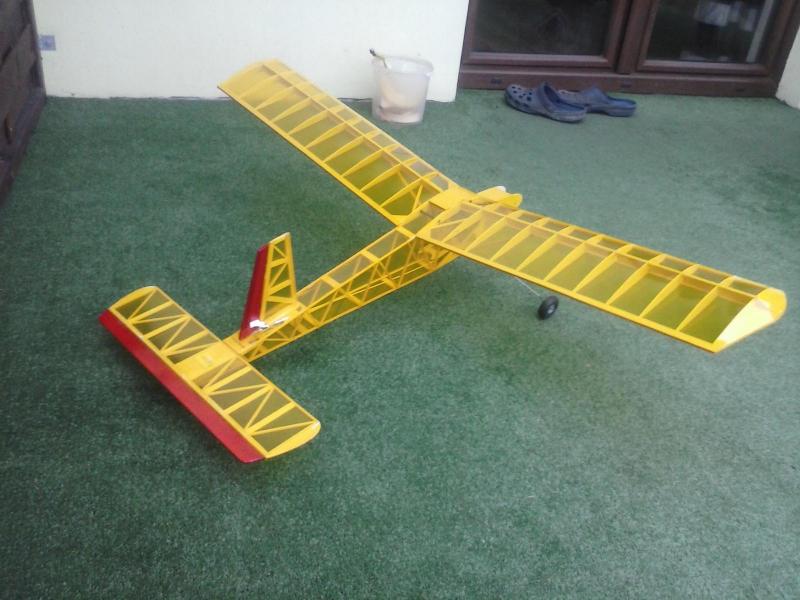

witam ,dzis okleilem swojego wicherka, waga bez przednich kółek wyszla 235g, oklejalem zwyklym zelazkiem gdyz dzis przyszlo do mnie zelazko modelarskie, ale bylo chyba uszkodzone bo ledwo ze cieple bylo i to na max ustawieniu, wiec jutro dostane inne a te oddaje i jutro oklejam drugiego wicherka juz mam nadzieje ze tym nowym zelazkiem. oklejanie tego nie za bardzo dobrze wyszlo i nie jestem zadowolony, moze ten drugi wyjdzie lepiej, jutro zapodam fotki jak okleje .pozdrawiam.

[Karollo]

Super wygląda Z tą transparentną folią tak lekko się wydaje... Nie widać żeby było źle Co do folii to praktyka czyni mistrza.



Jak zapowiadałem przedstawiam filmik z pierwszego oblotu, jeden z kilku (niestety do pozostałych jeszcze nie mam dostępu). Widać na nim pierwsze zataczane koła, niestety lądowanie marne Ale Wicherek bardzo odporny na kontakt z ziemią. Zastrzeżenie mam do drutu na podwozie, który jest ze szprychy rowerowej i lubi się giąć. Reszta jak na razie rewelacja. Przepraszam za słabą jakość, niestety nagrywane telefonem.



[miro-er1]

ja mam w tym pret 2mm , dosc gietki jest ale lepiej niech sie wygnie jak ma sie wyrwac z podłogą , martwie sie tylko o wywazenie bo dosc ciezkawy jest na ogon , ja planuje silnik emax 2822 , pakiet 1300/3s jak bedzie za lekko to moze polacze rownolegle z pakietem 1000/3s ale wtedy to juz CEGLA  bedzie, moze zakupie REDOXA 2200/3s o wadze 158g, ale to zobaczymy jak wyjdzie.

Karol twoj Wicher lata bardzo ladnie

[japko95]

Mirek nigdy nie łącz pakietów, które nie mają tej samej firmy, pojemności i stopnia zużycia.
