Projekt - Szybowiec Genesis II - projektowanie i budowa - dylemat profilowy


RafModel

Rekomendowane odpowiedzi

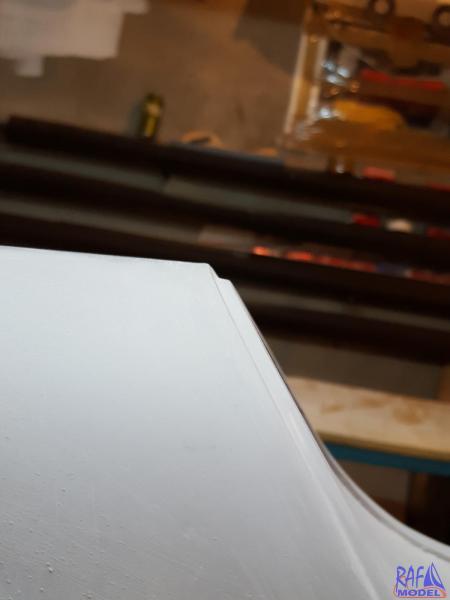

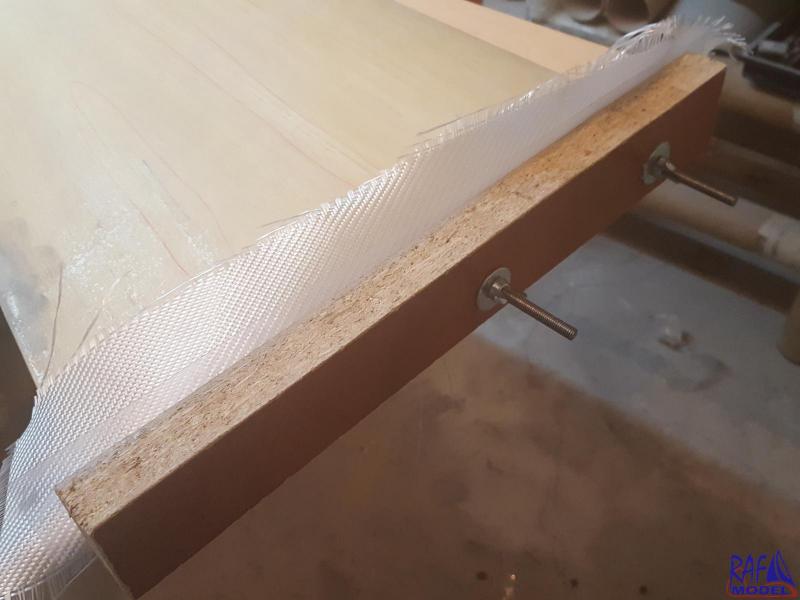

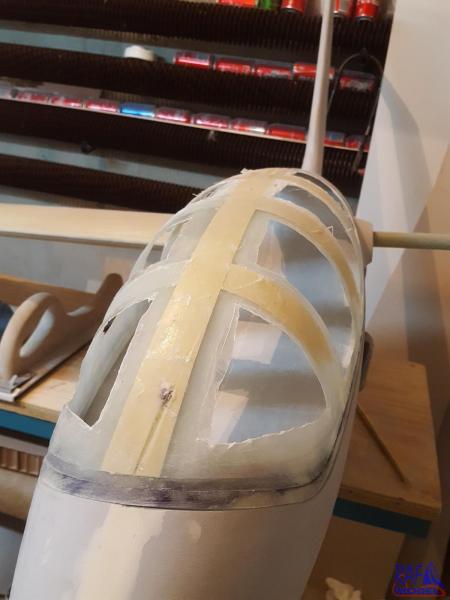

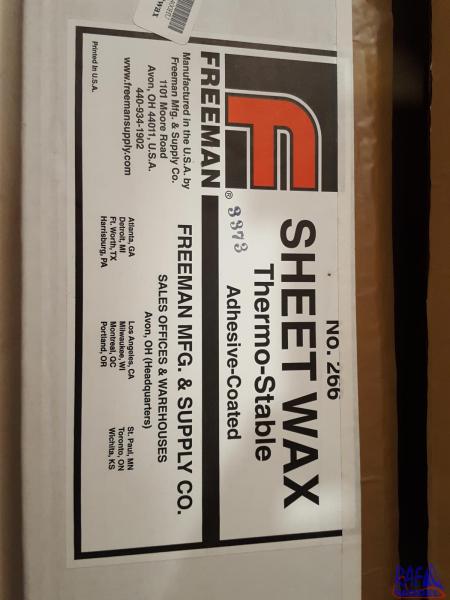

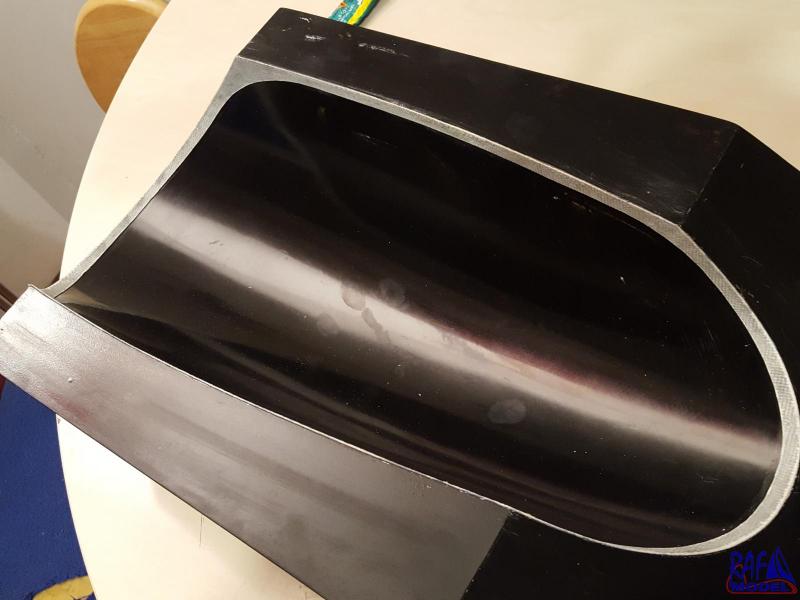

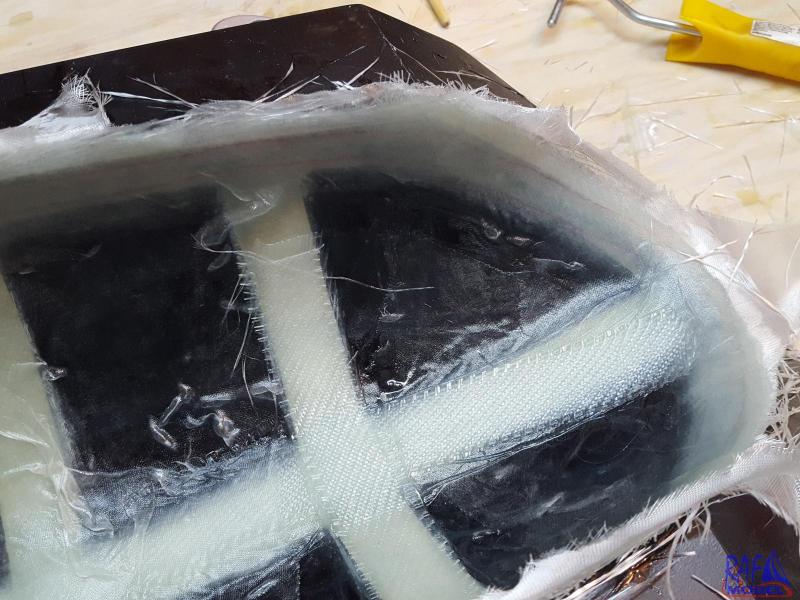

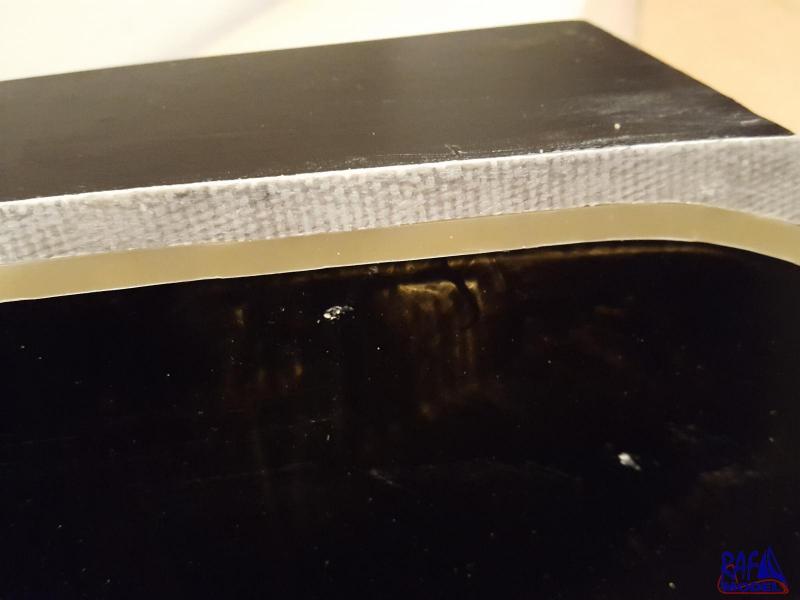

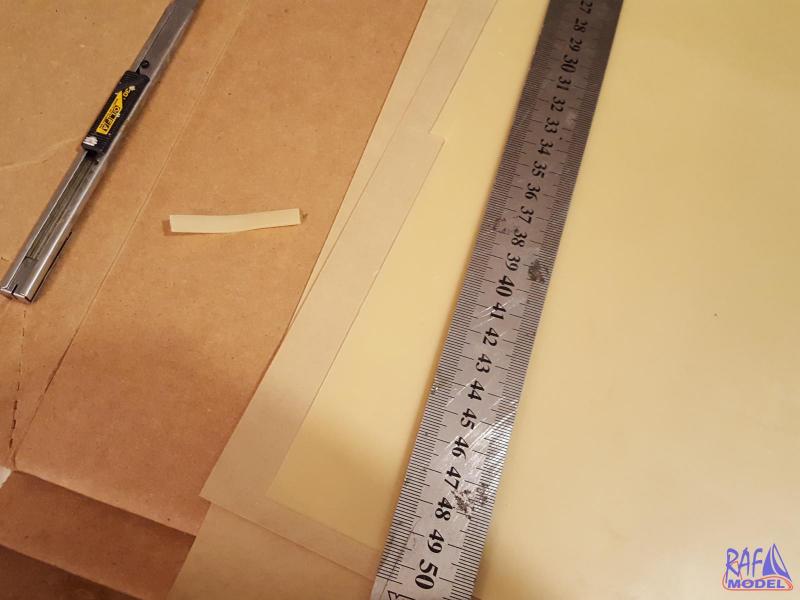

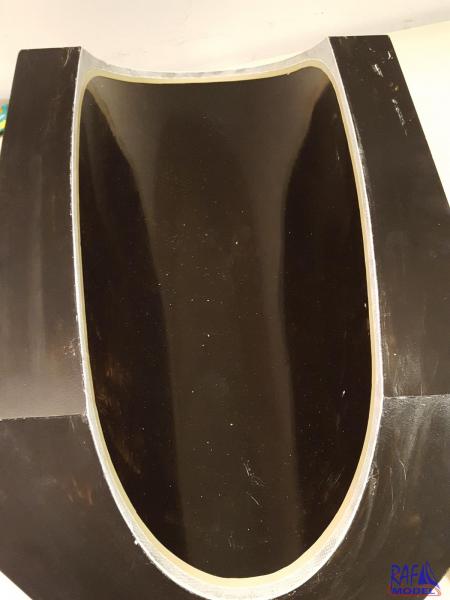

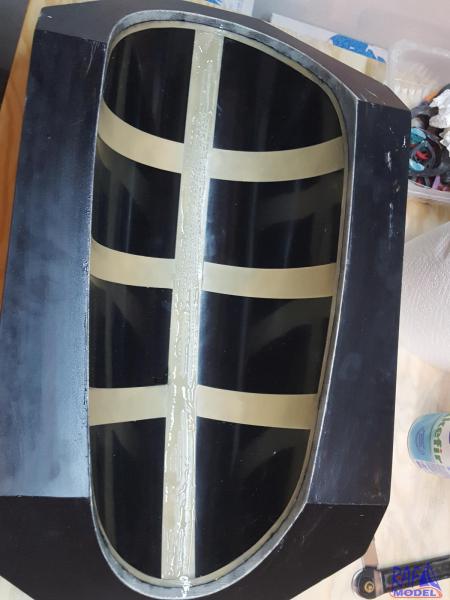

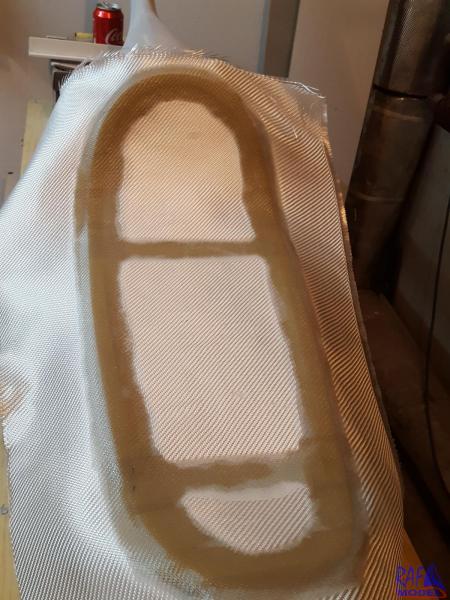

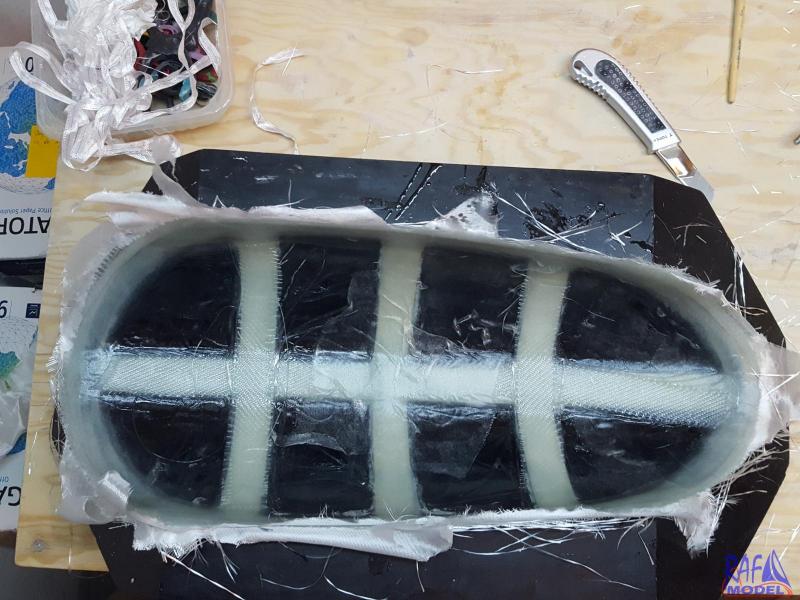

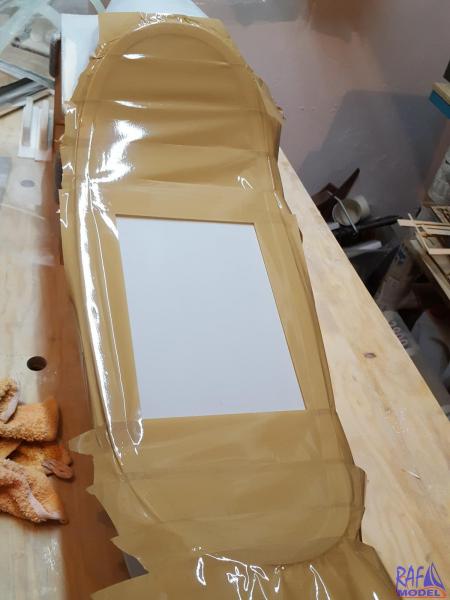

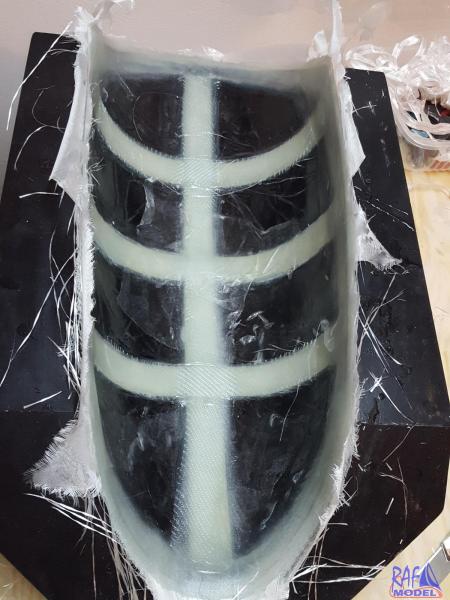

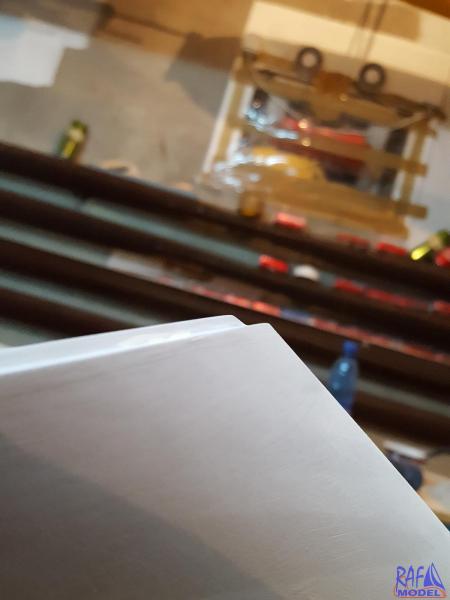

Cd. ramki do owiewki. Wyciąłem ramkę z kompozytowej "szyby" i do wypastowanej formy przykleiłem klejem kontaktowym. Następnie z wosku dystansowego 1,5mm  (który z jednej strony ma klej) wyciąłem pasek 6m i przykleiłem do formy.Teraz całość paska kompozytowo-woskowego będzie pokryta kilkoma warstwami  tkaniny i rowingu węglowy. Po tym, mam zamysł, aby na sznur silikonowy 4mm wsunąć rękaw węglowy i po nasączeniu żywicą przykleję do ramki tworząc wzmocnienie. Wszelkie uwagi mile widziane.






Odnośnik do komentarza
Udostępnij na innych stronach

Może mi ktoś wytłumaczyć oznaczenia na zegarach.

Prędkościomierz - żółty trójkąt.

Wysokościomierz - ta cienka strzałka z odwróconym białym trójkątem, paskowane czarno-białe pole. Ile teraz wskazuje stóp wysokościomierz, 100 stóp to podziałki między grubymi czy cienkimi podziałami? No i pole 30,0-30,1

Dzięki


Odnośnik do komentarza
Udostępnij na innych stronach

Żółty trójkąt na prędkościomierzu to zalecana prędkość podejścia do lądowania.

Okienko w wysokościomierzu służy do nastawiania ciśnienia odniesienia (w calach słupa rtęci), zwykle QFE, czyli na poziomie lotniska (a dokładnie na progu pasa).

Kreskowane pole pojawia się poniżej 10.000 stóp.

A ten trójkąt biały to jest czubek trzeciej wskazówki, najcieńszej, która pokazuje dziesiątki tysięcy stóp.

Wysokościomierz pokazuje obecnie 6380 stóp.



PS. napis "winter" to nie zima, tylko nazwa producenta ;-)

  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

Dzięki Tomaszu. Będę miał jeszcze trochę pytań odnośnie tablicy i opisów w kabinie ale to w miarę postępów przy budowie.

Czerwona kreska to prędkość max. graniczna której nie używamy?



PS. Jezu a ja myślałem, że oni ten zegar wymieniają na lato ;-)................

  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

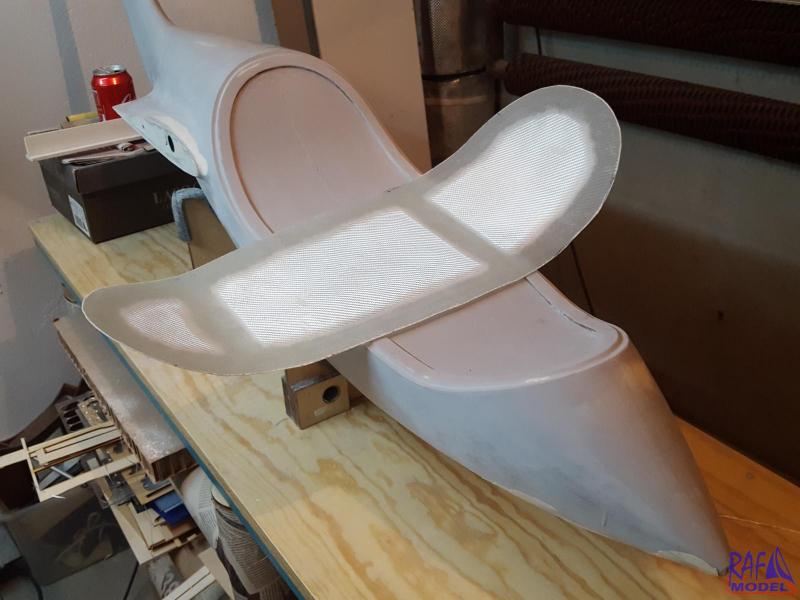

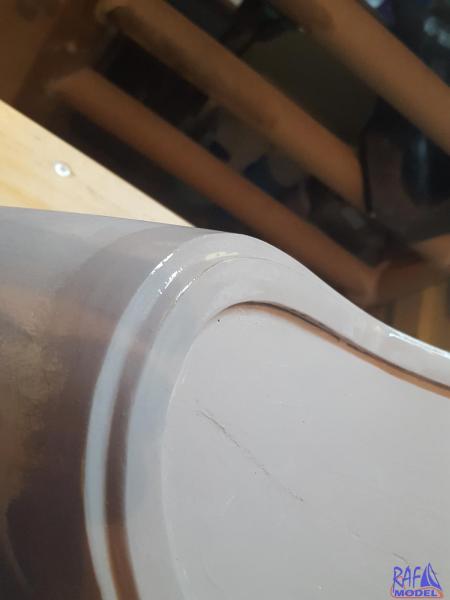

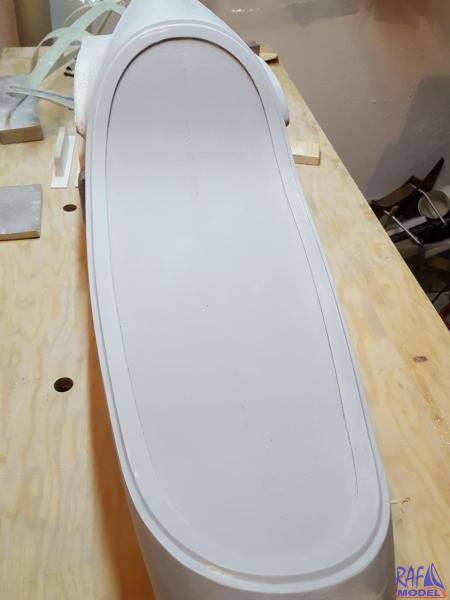

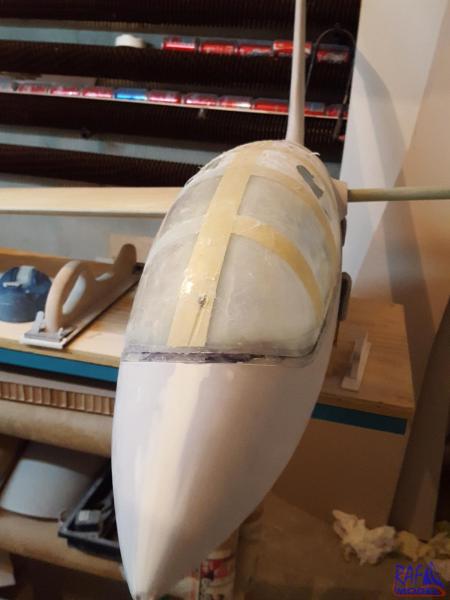

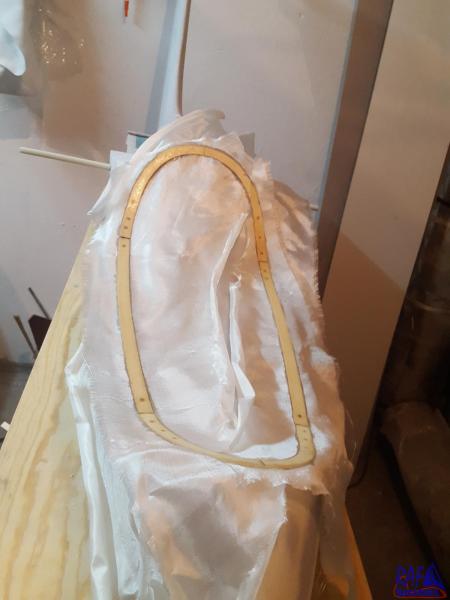

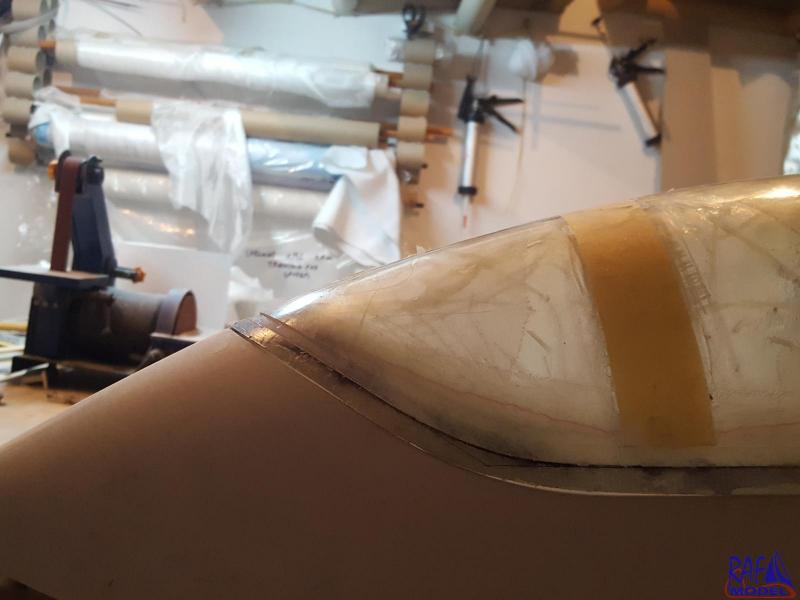

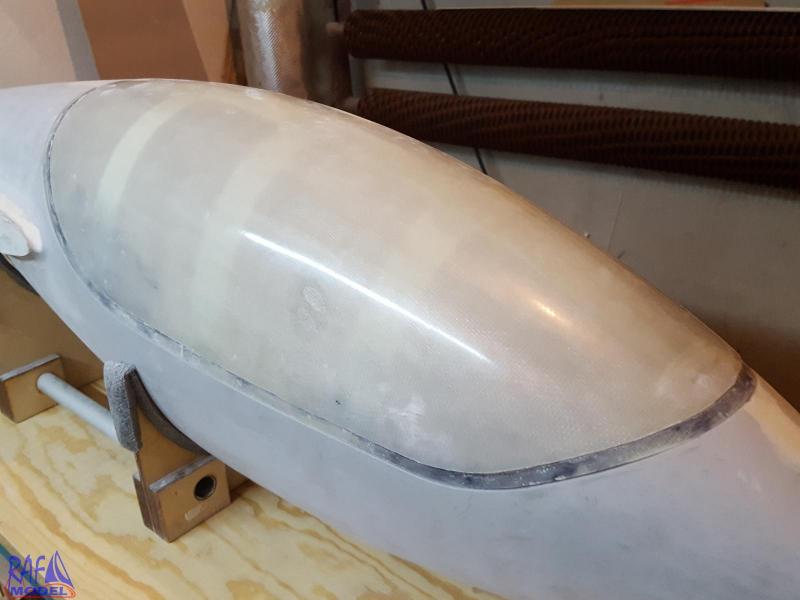

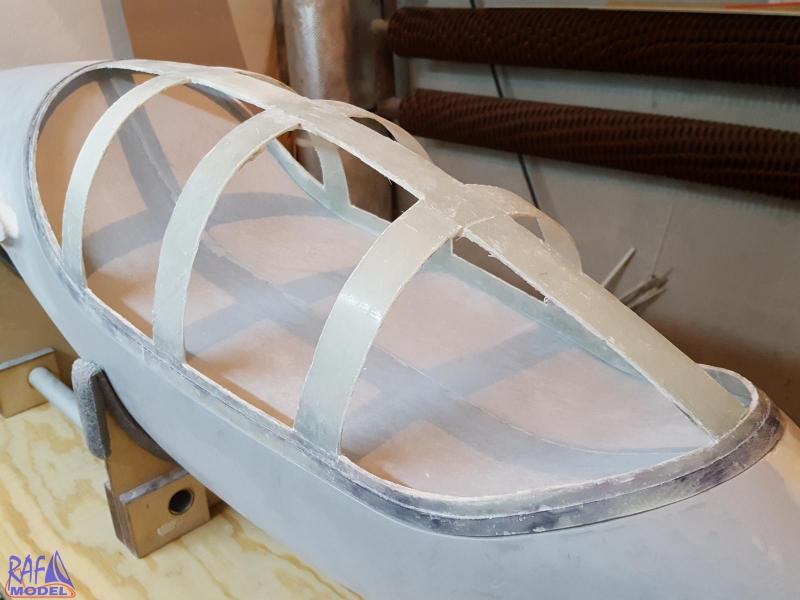

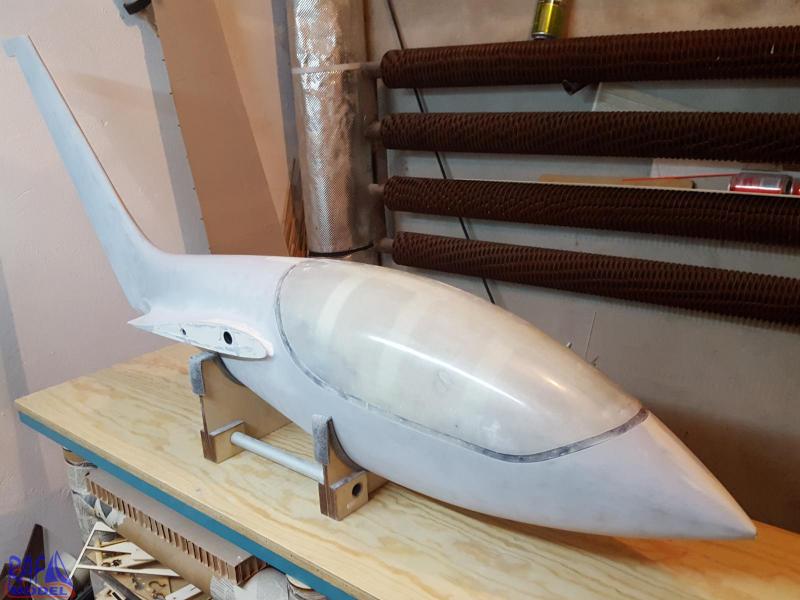

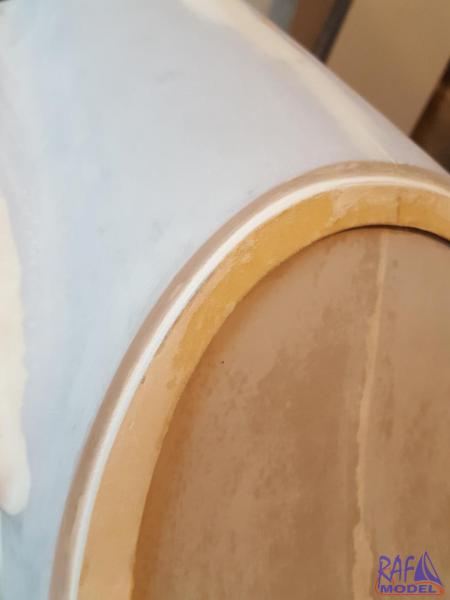

Praca na dopasowaniem ramki posuwa się małymi kroczkami, będzie bardzo dużo pracy, aby wykończyć ramkę od środka. Zamysł mam taki,  aby brzeg na kopycie posmarować  rozdzielaczem potem wypełnić żywicą z zagęszczaczem i przyłożyć ramkę. Nie wiem czy to się uda. Chyba źle się do tego zabrałem :-(, no ale cóż takiej ramki to ja nigdy nie robiłem ;-).


Odnośnik do komentarza
Udostępnij na innych stronach

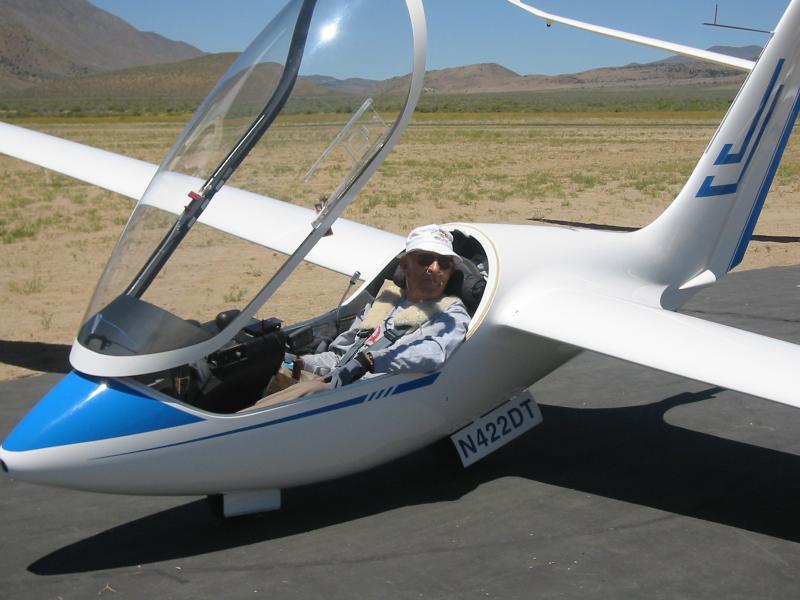

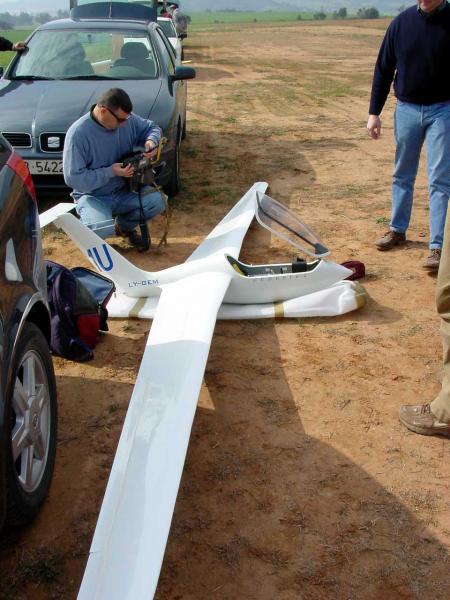

W tym szybowcu szyba jest tylko na jednym zawiasie z przodu i uchyla się do przodu. Czy ktoś ma jakieś przykłady takiego mechanizmu i skąd wziąć taki siłownik i jak go zamocować aby równoważył ciężar całej owiewki. Myśle od dłuższego czasu nad tym. Gdy dopasuje ramkę, z przodu  będzie zamontowana półka i do nie ma być przymocowany mechanizm.



Odnośnik do komentarza
Udostępnij na innych stronach

Dziękuje. Będę jeszcze nad tym myślał. Ale chyba wybiorę patent ze sprężyną lub mini siłownikiem na przełamanie. Masz może Jarek jakiś rysunek (przykład). A tym czasem owiewka dalej....

Najpopularniejszy to mechanizm dźwigni i sprężyn w dawnych tapczanach.

Postaram się coś narysować i podeślę

Odnośnik do komentarza
Udostępnij na innych stronach

Dziękuje Wam za pomoc ;-).

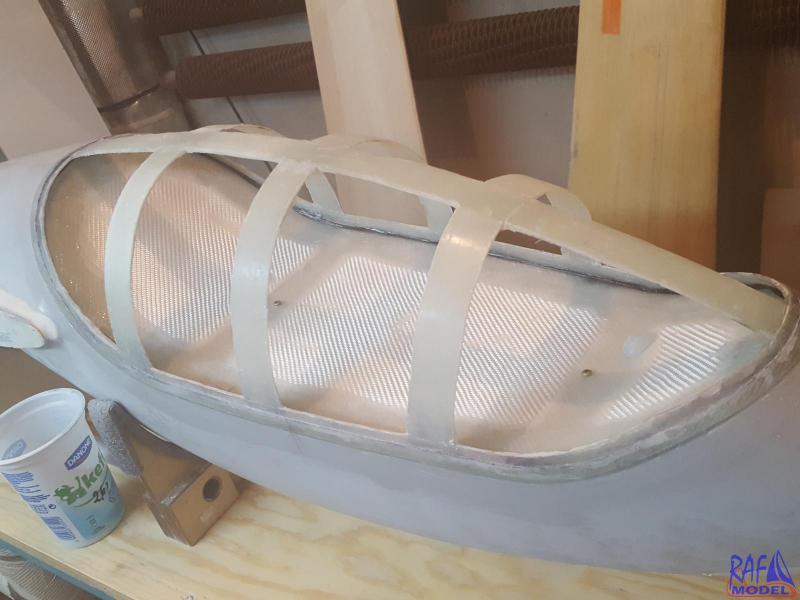

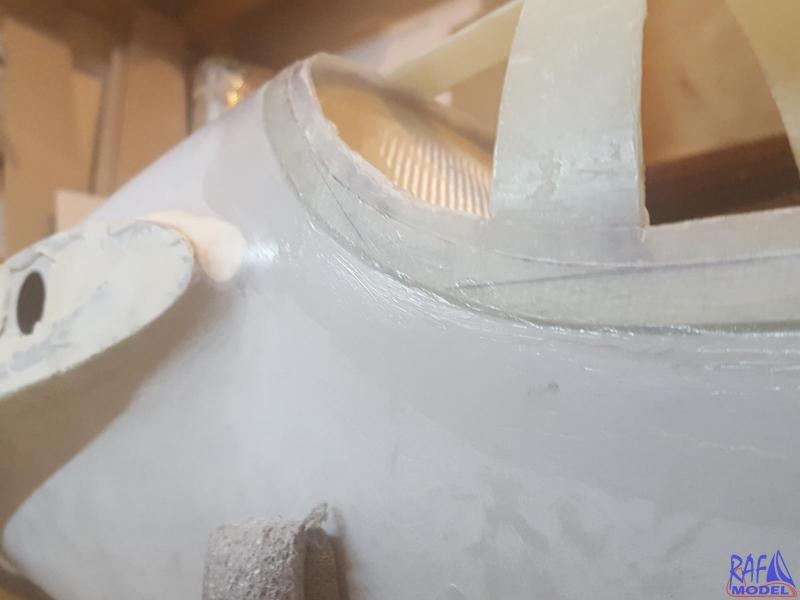

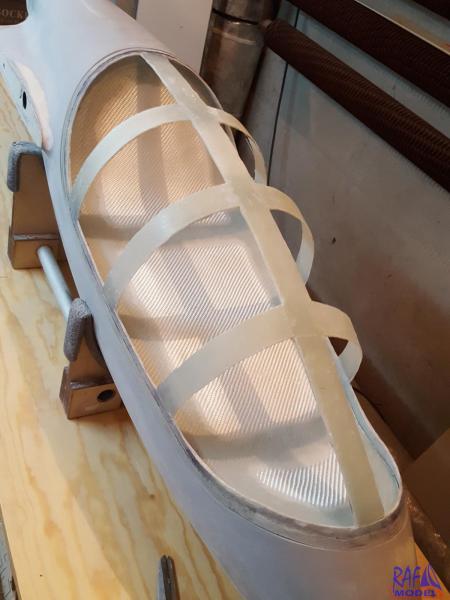

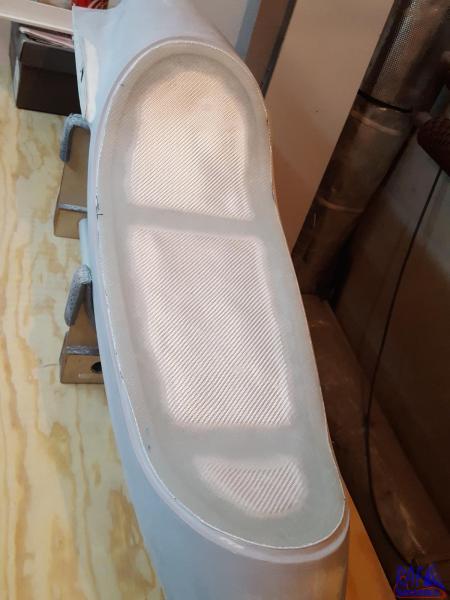

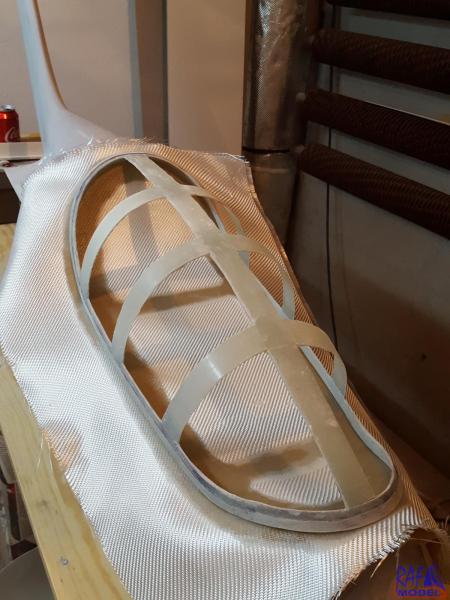

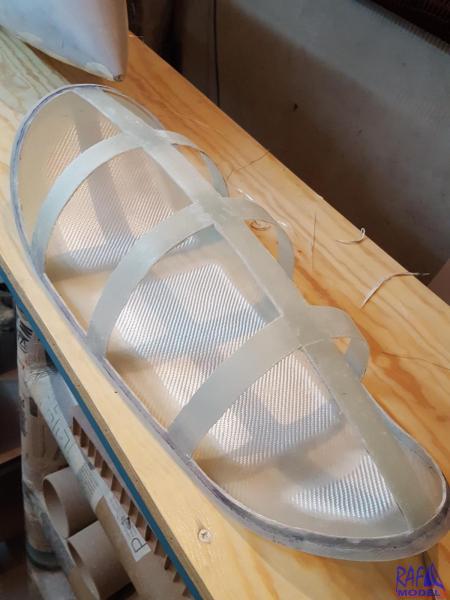

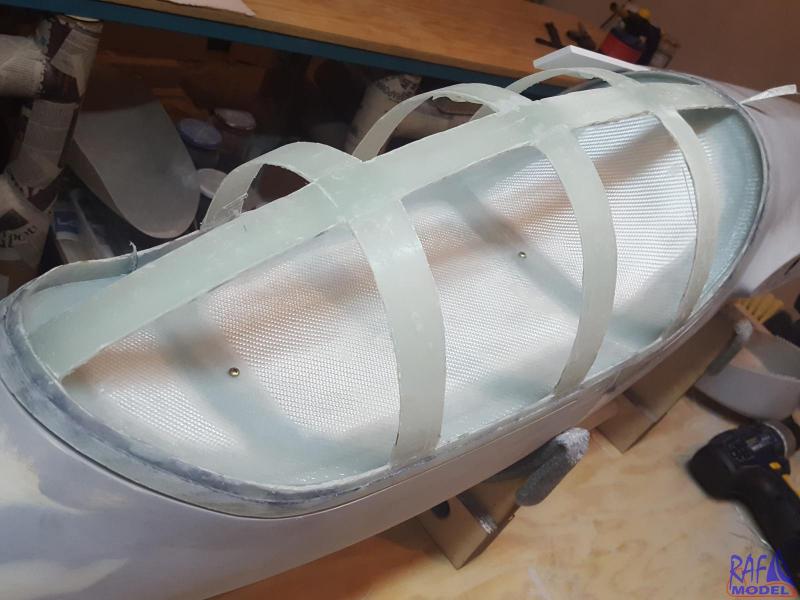

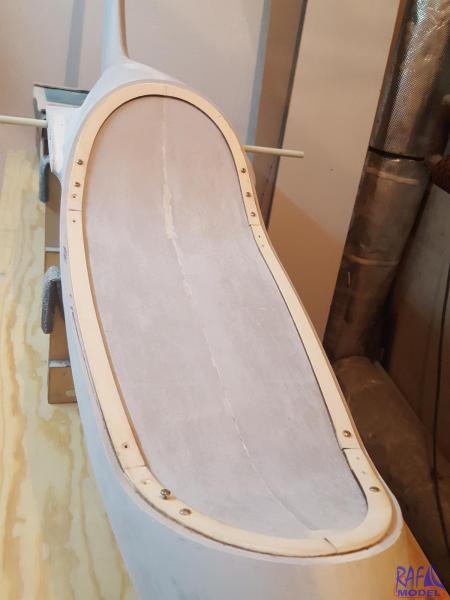

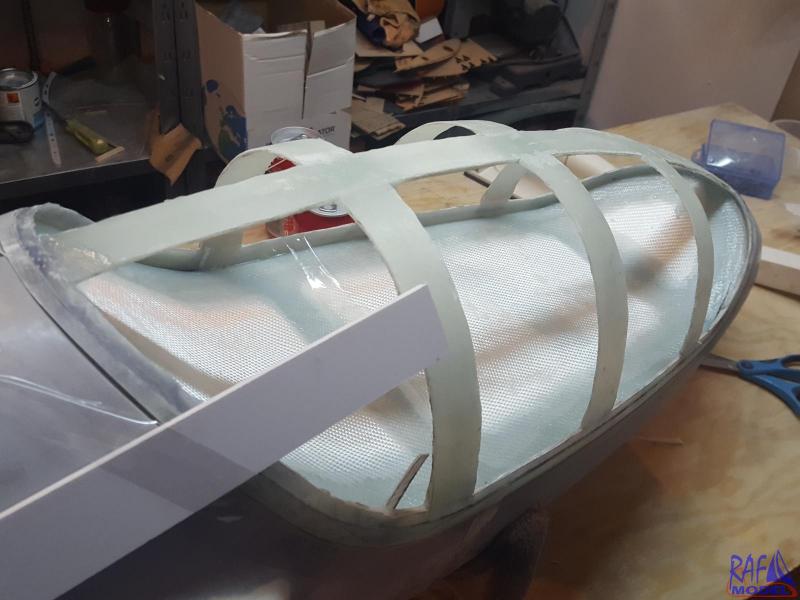

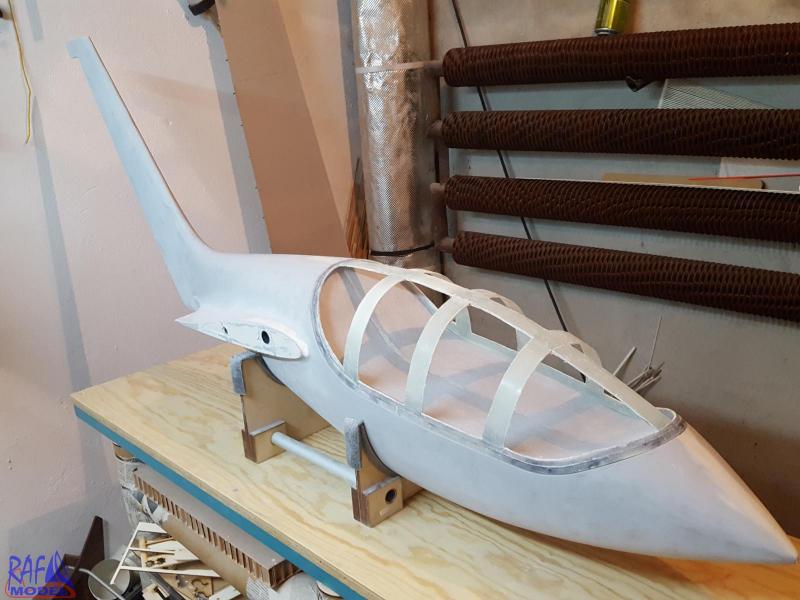

Cd. owiewki. Elpazo powiedział żebym jako rozdzielacza używał PVA (alkohol poliwinylowy), więc tak uczyniłem. Na zdjęciach klejenie i dopasowywanie ramki do kadłuba z przyklejenie dna ramki. Jak ładnie złapie to resztę uzupełnię żywicą z Aerosilem.
