Mini podwozie chowane

[kossimon]

Świetnie ! Gratuluję wytrwałości i pomysłowości



Wysłane z Tapatalka na częstotliwości 2.4GHz

[ssuchy]



... . Do pełni szczęścia brakuje tylko mechanizmu do koła przedniego ze sterowaniem koła, ale też zrobię . ...





 ... nie wiem, czy to oglądałeś dokładnie Andrzej:



Mechanizm chowania przedniego koła skrętnego



... ciekawy patent, wykorzystany przez Martina Newella w B-52:



Mikrus B-52 od środka - pokazane jak ten mechanizm działa w realu

[jędrek]

Jerzy, te filmiki znam. Mój mechanizm jest gotowy i założony, muszę tylko podłączyć serwo do sterowania kołem. Nakręcę film jak to działa.

[jędrek]

Zmontowałem przednią goleń. Deczko jeszcze się zacina sterowanie przy złożonym kółku, ale to szczegół do poprawienia.







[ssuchy]

Andrzej, jak rozwiązałeś w mechanizmie przedniego kole blokadę w pozycji: otwarte? Nie mogę się tego dopatrzeć na fotkach.

[Grifon]

Rozumiem, że to będzie model do 100g, jakiej rozpiętości?

Miło popatrzeć na ręczna robotę.

[jędrek]

Andrzej, jak rozwiązałeś w mechanizmie przedniego kole blokadę w pozycji: otwarte? Nie mogę się tego dopatrzeć na fotkach.



Będę musiał to jakoś pokazać. Nie jest to idealne blokowanie, ale daje radę. Zresztą, mechanizmy składania kół głównych są nowe, całolaminatowe . Nie pokazywałem ich wcześniej. Jak zdemontuję je z tego elementu testowego to zrobię fotki.





Rozumiem, że to będzie model do 100g, jakiej rozpiętości?

Miło popatrzeć na ręczna robotę.



Dzięki, tak, model do 100g, rozpiętość 50cm.

[jędrek]

Witam

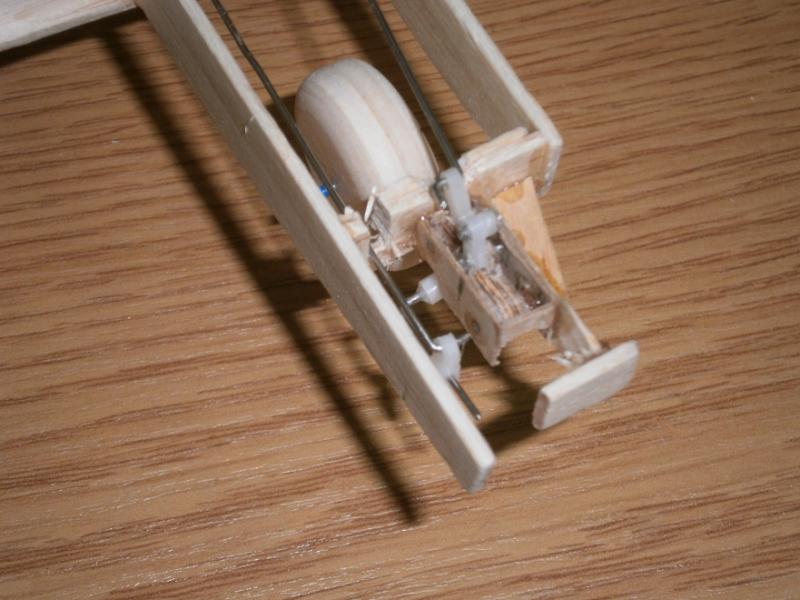

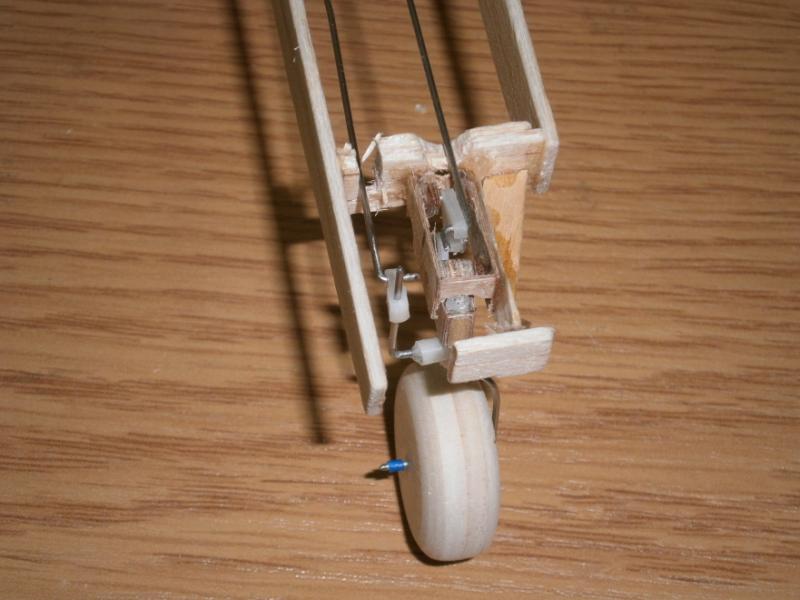

Pogrzebałem trochę w necie i "wydłubałem" nową wersję mini podwozia z blokadą w pozycji zamkniętej i otwartej. Na razie jeden egzemplarz, żeby sprawdzić jak działa i jest OK .



W pozycji otwartej



w pozycji zamkniętej



elementy



[f-150]

Ale dla czego Dominik ?

[jędrek]

Ale dla czego Dominik ?

Aaaa bo właścicielem linijki jest Dominik.

[Grifon]

No fajnie. że coś się dzieje, ale znowu nurtuje mnie pytanie do jakiego modelu to podwozie.

[ssuchy]

Jak zwykle niecierpliwy.

[jarek996]

Kurcze ; jak budowanie mikrusow dziala na odwrotnosci  zasady , gdzie  faceci z "malym interesem"  jezdza WIELKIMI samochodami to Wasze zony musza byc z Was dumne

[jędrek]

No fajnie. że coś się dzieje, ale znowu nurtuje mnie pytanie do jakiego modelu to podwozie.

Się rysuje na razie , trzeba poczekać. Ale mam nadzieję, że załapie się do mikrusów pod względem masy do lotu .

[jędrek]

Witam

Nowe podwozie zamontowałem na platformie testowej i działa świetnie. W pozycji otwartej i zamkniętej ładnie się blokuje.





i tak działa



[Michal4x4]

Bardzo fajnie pracuje! ;)Taki mechanizm osadzenia osi w "kostce" jest fajny i jest (jak widzialem w necie) kilku producentow takich malych (moze odrobinę większych) podwozi. Ciekawi mnie jak taką kostkę umocować w skrzydle (kaddlubie) zeby sie to nie "majtalo" i zeby prxy twardzszym uderzeniu nie wyrwało jej ze skrzydla. Jestem bardzo ciekaw jak to zaprojektujesz, bo w necie jest troche takich podwozi, ale juz metody ich montazu w skrzydle to nie widzialem (tj w nasxej mikro skali).

Gratuluję i będę uważnie oglądał postępy!

Pozdr.

M

[Grifon]

Ciekawi mnie jak te Wasze podwozia będą się sprawowały w praktyce, patrząc na te mechanizacje sam bym zbudował znowu malucha, ale już z silnikiem spalinowym np. z COXem,  ale obiecałem sobie że dokończę modele które zacząłem wcześniej.

[ssuchy]

.... W pozycji otwartej i zamkniętej ładnie się blokuje. ...



... no i super to zrobiłeś (!), o to właśnie mi chodziło. Zastosowałeś podobny pomysł na blokadę jak w B-25 Martina Newella - myślę, że to optymalne rozwiązanie dla takich mikrusów. Poniżej film (już gdzież dawałem linka), gdzie Martin Newell pokazuje bebechy modelu i dokładnie tłumaczy na czym polega taka blokada goleni w pozycji podwozia: zamknięte/otwarte:



B-25 1/48 Scale Internals



od 2min 28sek - pokazuje serwo podwozia, specjalnie zrobione, lekkie o dużym przełożeniu, dzięki czemu 6x mocniejsze od pozostałych mikroserw. Musi być mocne bo steruje wszystkimi kołami, no i lekkie, bo cały model dwusilnikowego bombowca B-25 o rozpiętości 43 cm (skala 1:48) waży do startu tylko: 45g !!!



od 3min 04sek - pokazuje przednie podwozie i wyjaśnia na czym polega blokada (podobnie jest u jędrka), oraz pokazuje na czym polega pomysł, że podwozie w pozycji złożonej jest zwolnione od popychacza skrętu, bo oczywiście jest to minipodwozie nie tylko chowane, ale też skrętne(!),



od 3min 43sek - pokazuje koła chowane w skrzydła (jednocześnie demonstrując działanie prostych hamulców).



Dalej do końca filmu demonstracja jak to wszystko razem działa.



Jeszcze raz dam w tym wątku (bo jest przecież o chowanym podwoziu) linka do filmiku Martina, w którym na animacji 3D pokazuje idee działania przedniego podwozia z B-25:



Steerable Retract Nosewheel Mechanism



Michał (Michal4x4), w twoim chowanym podwoziu od "małego bizona" można podobny układ blokady zaimplementować bez większych kombinacji.  Popatrz dokładnie na wyjaśnienia M. Newella, a sam dojdziesz jak to zrobić.

[jędrek]

"Wydłubałem" jeszcze jeden kpl podwozia do maluchów









[ssuchy]

Dobrze piszesz, że "wydłubałeś"    , bo przy takim, coraz mniejszym maździabstwie, to inaczej nie da się tego określić!
