Xiton 1700mm budowa


model
 Udostępnij

Rekomendowane odpowiedzi

Witam wszystkich dziś chciałem rozpocząć relacje z budowy ww motoszybowca, jest to mój pierwszy model typowo balsowy,konstrukcyjny (wcześniej nauka na rwd 5 by skazoo, toto 1 ,spitfire .mustang, simple cub o rozpietości 1400mm flytest) razie dość pianki i depronu ;) .

oto co udało mi się skleić do tej pory, kadłub prawie skończony i obie połówki statecznika.

Wyposażenie tego modelu które chciałbym załozyć to

silnik dualsky ECO2216 1250kv

łopaty składane 9X5

regulator dualsky litle 22A jesli da rade jeśli nie to 30A

serwa 9 g sześć sztuk

li pol -zobaczymy w zależności od wagi całego modelu na gotowo

 wszystkie uwagi mile widziane, dzięki. :)

ps. przepraszam za mały bałagan n stanowisku pracy








Odnośnik do komentarza
Udostępnij na innych stronach

Postaw mi kawę na buycoffee.to

Witam, korzystając dziś z ładnej pogody, po pracy, zrobiłem sobie mały przerywnik od sklejania xitona, :)  otóż po powrocie podładowałem baterię spakowałem swojego psełdo Piper-ka i raz dwa na pobliską łąkę, polatać

Zrobiłem na tą okazję parę fotek żebyście mogli zobaczyć czym latam w wolnych chwilach.






Odnośnik do komentarza
Udostępnij na innych stronach

Cześć,  dziś udało mi się wstępnie skończyć prace nad kadłubem i statecznikiem- z grubsza skończne  :)

Statecznik sklejony z listewek balsowych 5x5 mm i oszlifowany, podstawa statecznika jest ze sklejki 1,5mm w planach była płytka carbon 1mm ale takową nie dysponowałem, w kadłubie wkleiłem w miejscu gdzie będzie skrzydło po obu stronach listewki balsowe 4x4 na całej długości, a w kadłubie wyciąłem klapkę przez którą będę wkładał pakiet (mocowanie na magnes neodymowy).

Z racji tego ze w modelach typowo z balsy jestem początkujący mam do was kilka pytań,

model chciałem pokryć folią overcorver (zaznaczam że pierwszy raz), czy przed oklejaniem statecznika mogę wkleić zawiasy i końcówki czy zrobić to dopiero po oklejeniu folią?

czy nie będę miał problemów z oklejeniem kadłuba, chodzi mi o to czy dam sobie radę z zaokrągleniami żeby nie porobić fałdek lub niechcianych załamań foli? czy może kadłub prysnąć jakimś podkładem w spreju ,wyszlifować i pomalować lakierem na gotowo będzie jakaś różnica w wadze?

całość to co na zdjęciach plus kołpak ze śmigłem i silnikiem 230g.

i na koniec ,statecznik według planów  mocowany jest do rurki od spodniej strony, czy skleić go z rurką na stałe czy może umocować na 2 śrubki żeby mieć możliwość późniejszej ewentualnej regulacji?

Tyle na dziś w dalszej kolejności skrzydła, i dzięki za ewentualne odpowiedzi :)











Odnośnik do komentarza
Udostępnij na innych stronach

Co do zawiasów oraz wszelakich dźwigni do sterów -  wszystko wklejasz już po pokryciu folią, oczywiście przedtem  możesz poskładać stery i je uruchomić, przetestować " na sucho". Co do pokrywania modelu folią to tu już wszystko zależy od twojej cierpliwości.  Sam nie potrafię robić takich rzeczy "w całości" , zawsze oklejam na początku krągłości a potem oddzielnie prostsze elementy samolotu. A w teorii to robisz sobie papierowe szablony - aby zminimalizować straty w folii. Tam gdzie są  krągłości folię obkurcza się nad modelem dopiero potem przykleja do samolotu.

Odnośnik do komentarza
Udostępnij na innych stronach

Cześć, mam małe pytanko w modelu bede chciał zastosować 6 serw 9g,i regulator dualsky serii litle, w opisie jest informacja ze bec 2A5V regulatora zasili 3-4 micro serwa w przypadku wiekszej ilości producent zaleca zaopatrzyć się w regulator napiecia vr 3 czy mam go normalie połaczyć z pakietetem li pol poprzez złączkę typu Y a z drugiej strony podpiąć regulator i będzie wszystko ok?


Odnośnik do komentarza
Udostępnij na innych stronach

  • 2 tygodnie później...

Cześć, nie wklejłem tej półeczki od mocowania skrzydła do kadłuba, zrobię to dopiero po sklejeniu całego płatu i przymieżeniu całości niemniej zastanawiam się nad rórkami aluminiowymi f6 w kadłubie i mocowaniu skrzydła na gumę ( wiecie w razie twardszego ładowania) co wy na to?.

Dziś wieczorem kolejna porcja fotek z postępu prac ale niewiele tego jak na razie. Dzieki do wieczora.

Odnośnik do komentarza
Udostępnij na innych stronach

Ja w foce ( 2m rozpiętości ) miałem wklejone w skrzydła mosiężną rurkę fi 6 chyba , a łącznik skrzydła był węglowy 4 lub 5 mm. - i do spokojnych lotów wystarczył. A jak zrobiłem " ciaśniejszy" zwrot to stało się to co widać na końcu filmiku :





Skrzydło ocalało, kadłub też - wymieniłem bagnet na stalowy jest już ok ( z rurką w skrzydle nic się nie stało, z żadnym żeberkiem też nie) .Mocowanie skrzydła na gumy zadziałało - jak złamał się bagnet to żadne śruby nie rozerwały mi żeberek itp.. gumy trzymały dalej - nie wyrwały się nawet kable.

Ale xiton do demonów szybkości nie należy no i grubością rurki w skrzydle chyba nie masz się co przejmować. Musisz kupić coś o cienkiej ściance, żeby nie nabijać wagi.



Ja swojego powiększam do 2 metrów rozpiętości, zmieniam profil skrzydła ... itp. aby latał szybciej. Co wyjdzie z moich planów... się okażę. Na razie mam tyle :











Potem resztę.






Belka ogonowa jeszcze nie przyklejona do wręg, ogonek zostanie jeszcze skrócony.













Odnośnik do komentarza
Udostępnij na innych stronach

A jak u ciebie że sztywnością usterzenia? Mi się wydaje że po sklejeniu jest trochę za bardzo elastyczne na boki ( może późniejsze oklejanie je wzmocni?)i boję się czy mi się nie wyłamie prawa albo lewa strona przy ciaśniejszych zwrotnych? Aczkolwiek 3d to nie jest, tylko szybowiec więc sztywność może być wystarczająca,myślałem nad zalaminowaniem spodu matą i epidianem żeby zachodzila na boki 3-4cm co Ty na to?

Odnośnik do komentarza
Udostępnij na innych stronach

Trochę trzyma go też rurka od góry - chyba będzie to zbędne. Wszystko zależy od tego jak chcesz zrobić model. Jak ma latać wolno, założysz mniejszy i lekki silnik oraz pakiet wtedy powinno wystarczyć,jak ma być szybszy pewnie wyjdzie cięższy, wtedy bym podlaminował.

Odnośnik do komentarza
Udostępnij na innych stronach

  • 1 miesiąc temu...

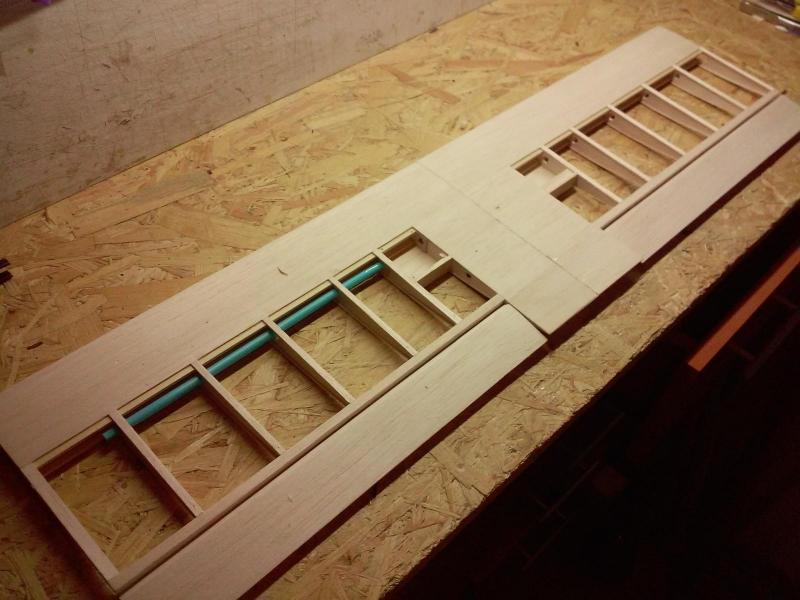

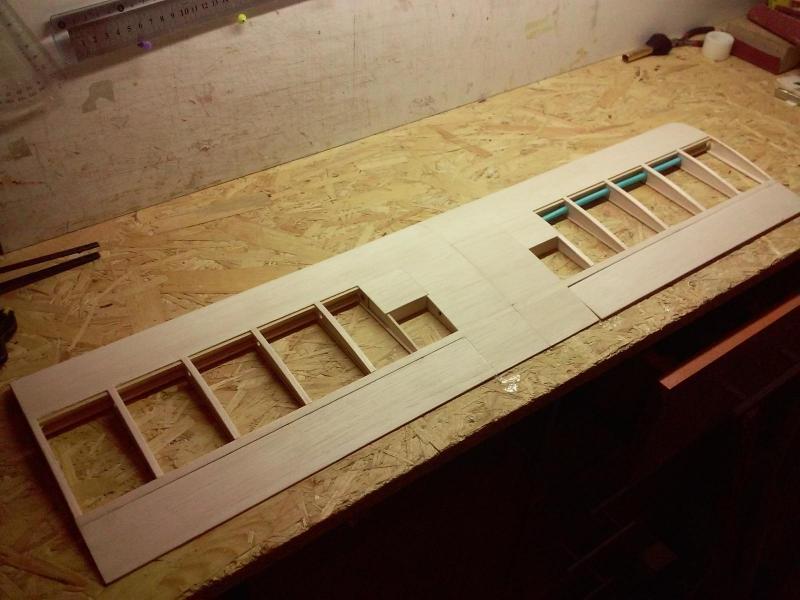

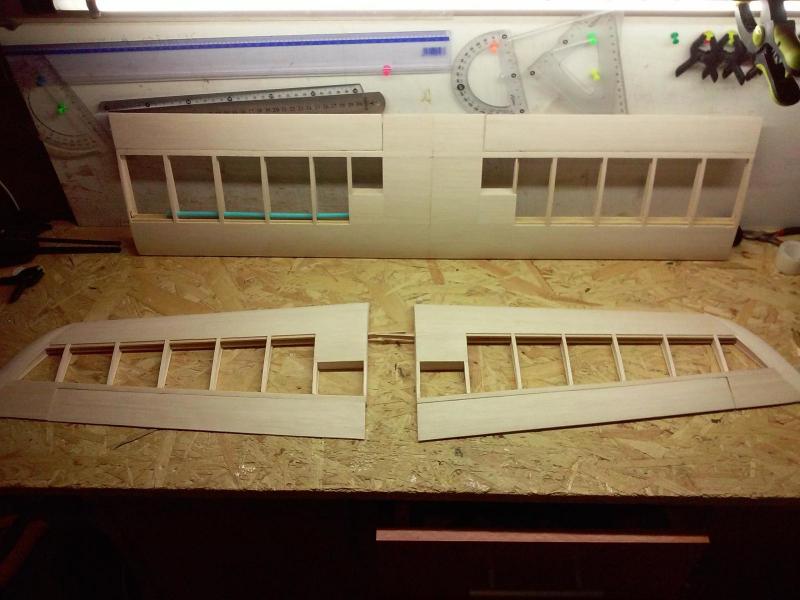

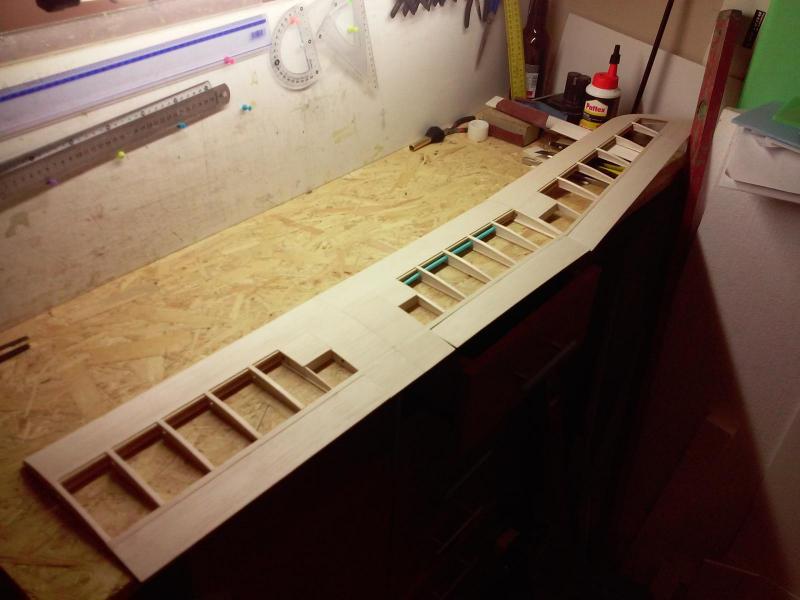

Część wszystkim, po małej przerwie oczywiście, Ale nikt w tym czasie nie próżnował i tak oto powstał płat szybowca.

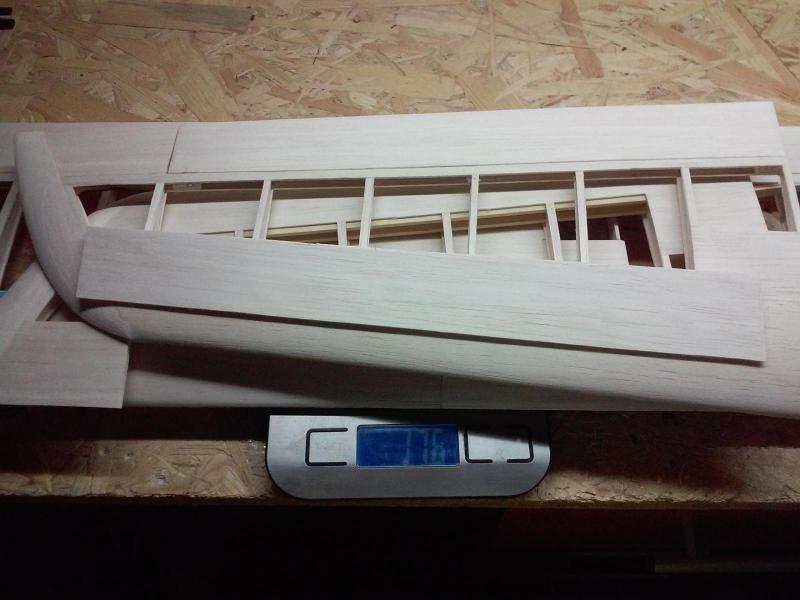

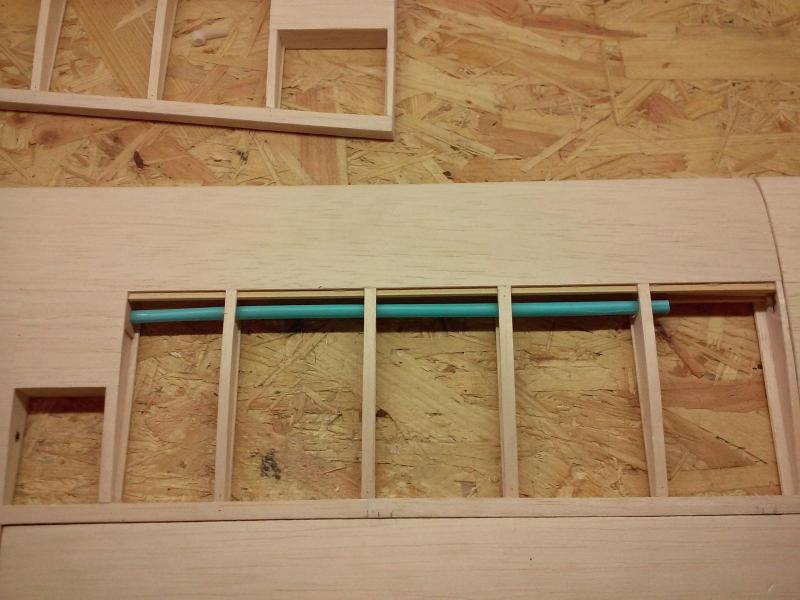

Zostało tylko wykonać mocowania dwóch serw i wklejenie slomek w których zamaskuje przewody i sklejam skrzydło w całość które na sucho waży 178g, lotki jeszcze nie wklejanie a tylko dla przymiarki.

Jest to moje pierwsze skrzydło balsowe także nie obyło się bez drobnych wpadek tu i tam Ale myślę że na pierwszy raz jest dostatecznie.



Skrzydeło będę później oklejał folią overcover. Mam do was małe pytanie odnośnie podłączenia serw do odbiornika (Hitec minima 6E) czy lotki podłączyć na kablu Y czy może klapy, co będzie lepszym rozwiązaniem , czy może jest to bez różnicy pytam bo pod 6 kanał muszę podpiąć regulator napięcia opisany wyżej i bez kabla Y się nie obędzie, a i nadajnik to Hitec Flash 7.
