Pfaltz E.IV skala 1/3

[Irek M]

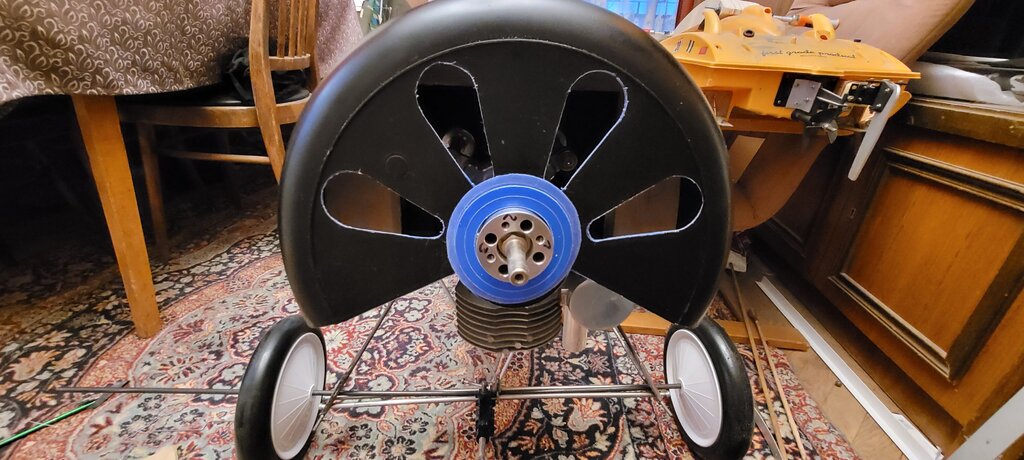

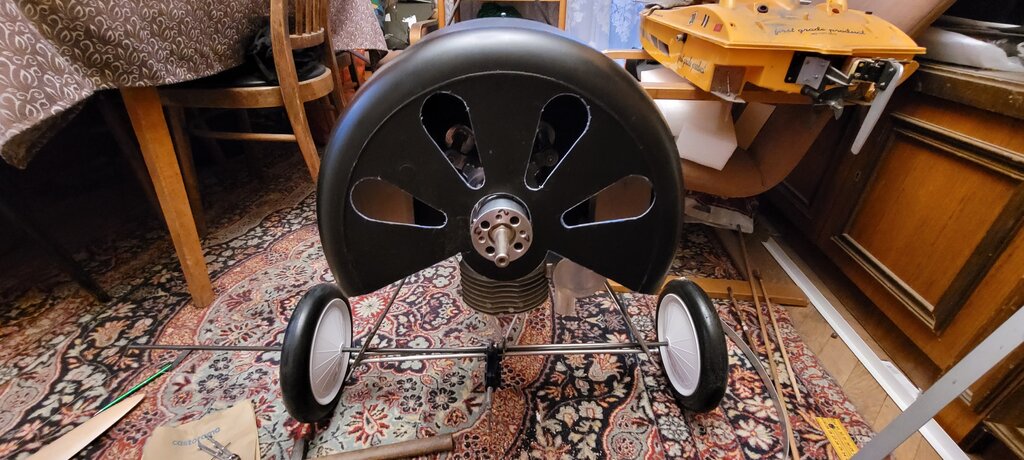

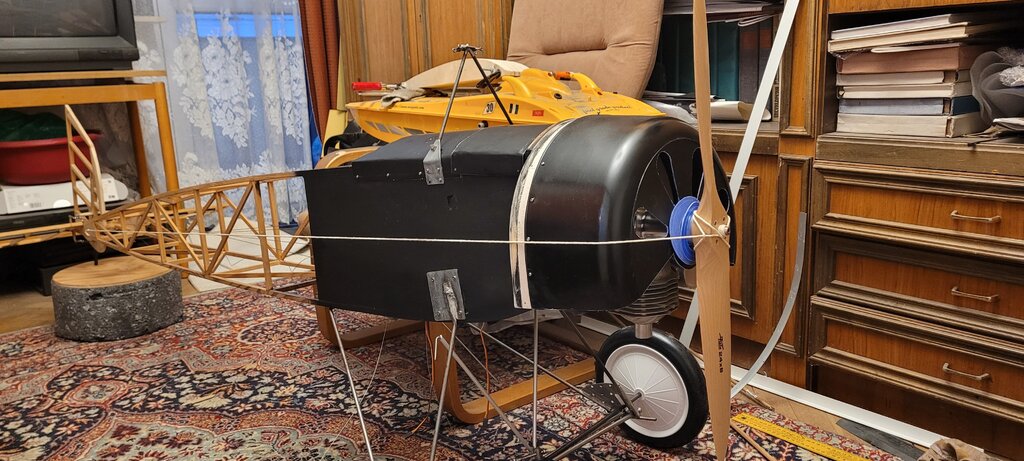

Już ustaliłem mocowanie maski i lekko obniżonego silnika. Jeśli kąt pochylenia silnika jest za duży to mam miejsce na zmniejszenie go podkładając podkładki mniejszej grubości.

[Irek M]

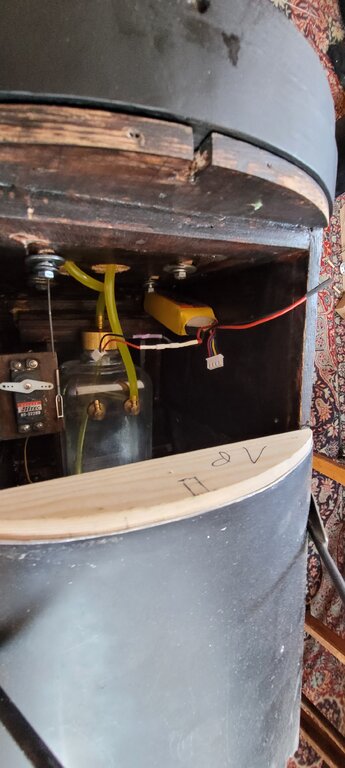

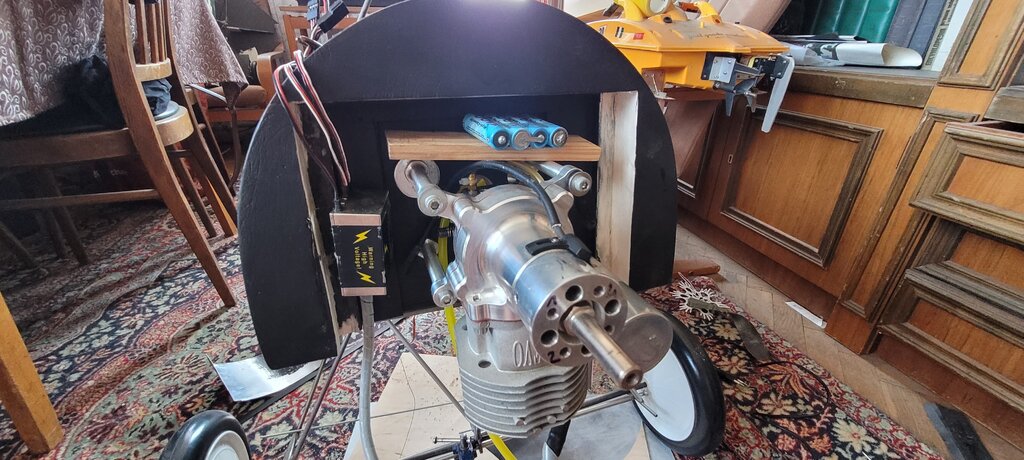

Czy aparat zapłonowy i pakiet zasilający go na zewnątrz wręgi silnikowej to dobre rozwiązanie czy lepiej umieścić na wewnętrznej stronie wręgi czyli w kadłubie modelu?

[paweln7]

Irku

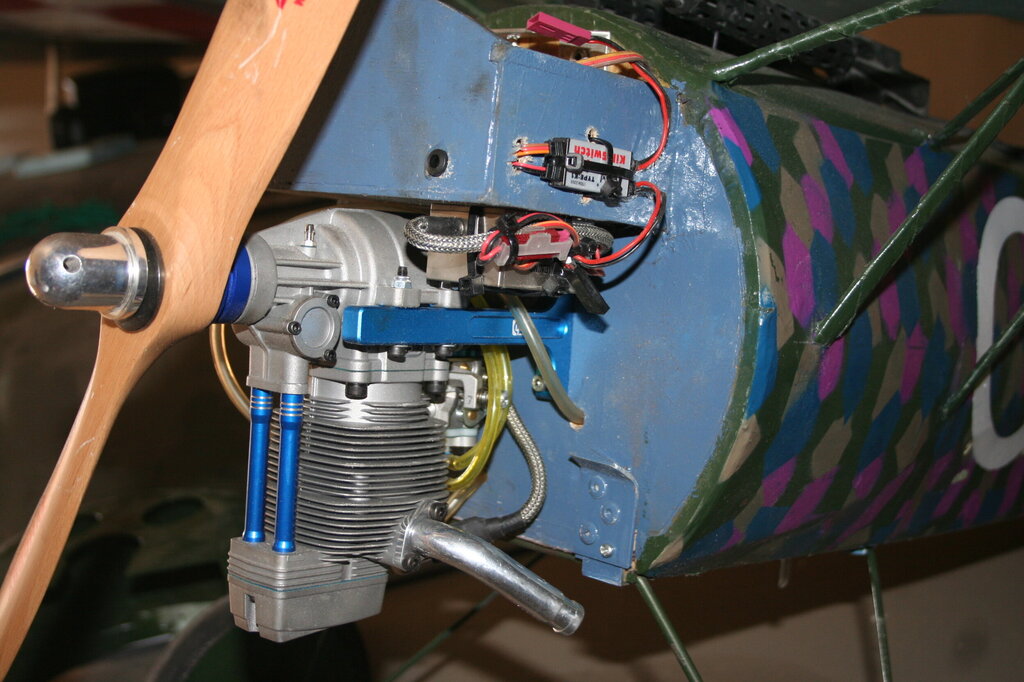

w takim ustrojstwie

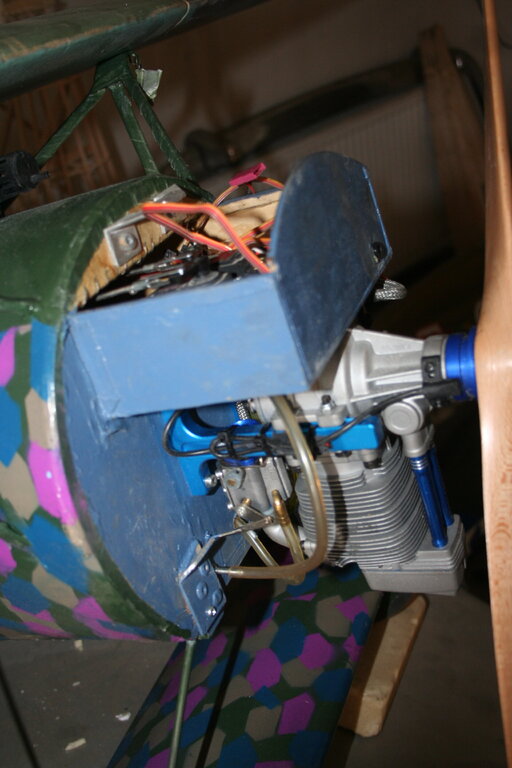

mam mam tak zrobione

Pakiety  będą chyba w kadłubie bo za ciężki na nos

[Irek M]

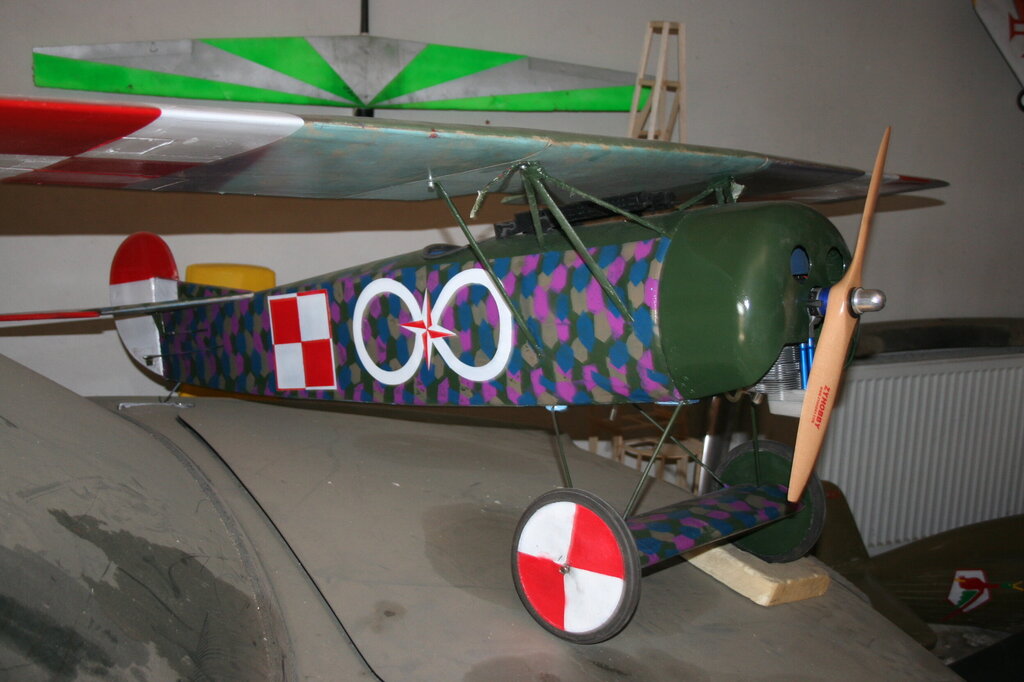

Czyli na zewnątrz ? W moim D.VIII pakiet też był na zewnątrz ale tam siedzi OS FS 91. Korci mnie zamienić go na FS 120 lub na benzynę 20cc. Twój Fokker to 1/4 skala? Latał? Bo jakoś tak się złożyło, że tylko mój tu opisywany latał i to poprawnie ?. A lozenge malowałeś czy drukowane? Ja malowałem ręcznie każdy romb oddzielnie ...

[paweln7]

36 minut temu, Irek M napisał:

Czyli na zewnątrz ? W moim D.VIII pakiet też był na zewnątrz ale tam siedzi OS FS 91. Korci mnie zamienić go na FS 120 lub na benzynę 20cc. Twój Fokker to 1/4 skala? Latał? Bo jakoś tak się złożyło, że tylko mój tu opisywany latał i to poprawnie ?. A lozenge malowałeś czy drukowane? Ja malowałem ręcznie każdy romb oddzielnie ...

ćwiartka nie latał brak weny na razie , a trzeba jeszcze dotrzeć silnik Lozenge  malowane natryskowo przez szablony

[Irek M]

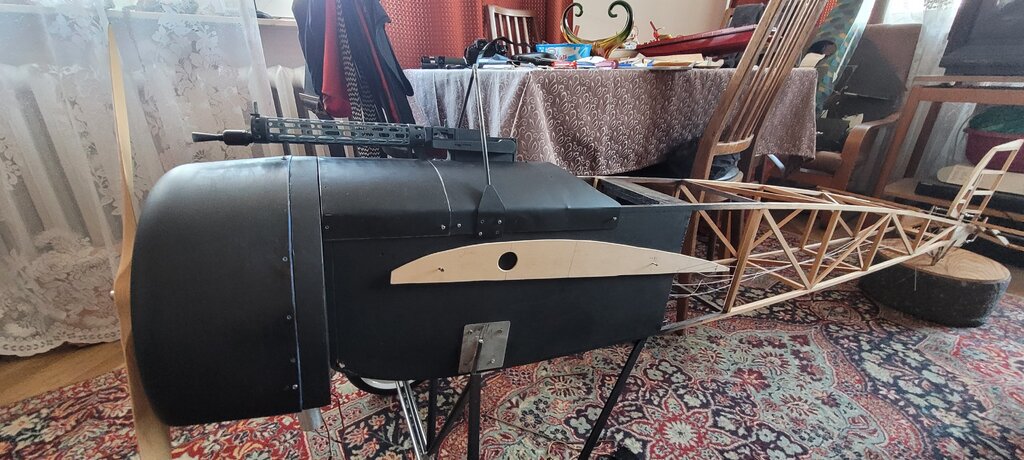

Po wielu godzinach różnych koncepcji i antykoncepcji karabin zamocowany. Niestety by go od/przykręcić muszę odkręcić obie osłony i kozioł naciągu. Gdybym wywiercił małe otworki w górnej części zamkowej to czynność ta stałaby się o niebo prostsza. Zobaczymy co czas przyniesie ?

[paweln7]

Sorry że nie w temacie ale D VIII oblatana



Pierwsze wrażenia  trzeba parę rzeczy poprawić i poustawiać i będzie "Git maszyna"

[Irek M]

Czyli to był pierwszy lot czy były następne? Chodzi mi o kapotaż czy tylko w trawie czy nie. Ja swego robiłem z PM 129, błąd zrobiłem tak, że zastosowałem natarcie statecznika tak jak na planie czyli na plusowym natarciu. Działało to jak wychylony w dół ster wysokości czyli zawsze kapotaż przy lądowaniu. W powietrzu ekstra ale lądowanie nie. Zmieniłem kąt ale jeszcze nie sprawdziłem w locie i lądowaniu.

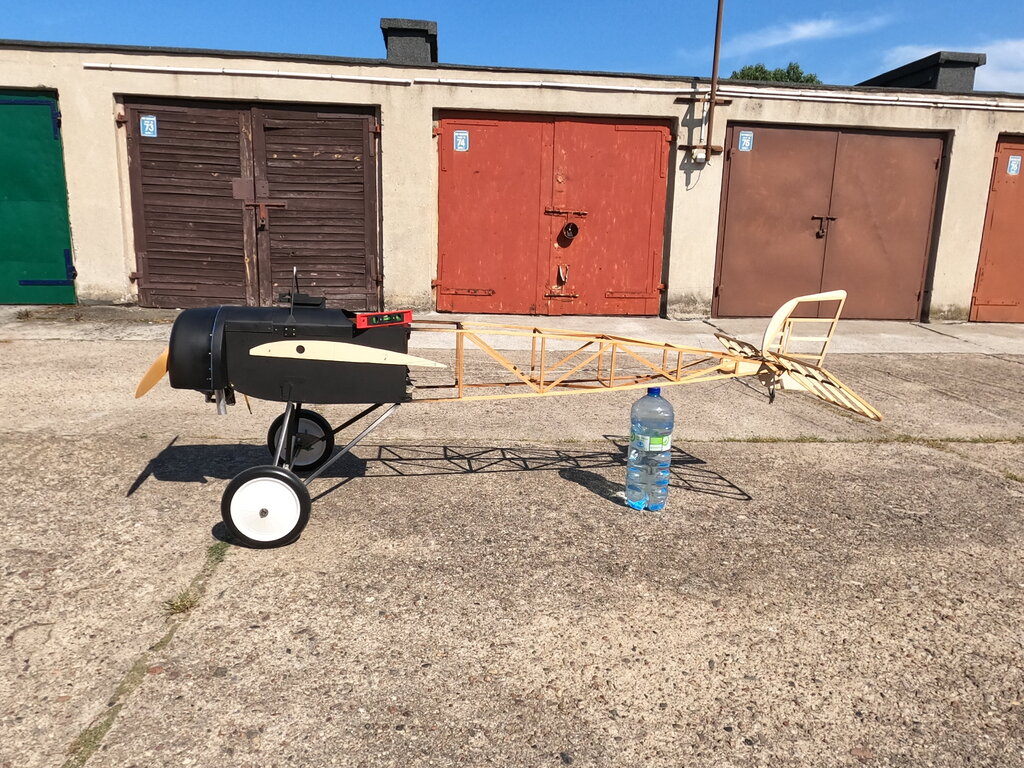

Za to w czwartek odpaliłem silnik w Pfalz. Oczywiście od drgań odkręciło się co miało odkręcić i odpadło co miało odpaść ?







[paweln7]

W dniu 7.08.2022 o 20:10, Irek M napisał:

Czyli to był pierwszy lot czy były następne? Chodzi mi o kapotaż czy tylko w trawie czy nie. Ja swego robiłem z PM 129, błąd zrobiłem tak, że zastosowałem natarcie statecznika tak jak na planie czyli na plusowym natarciu. Działało to jak wychylony w dół ster wysokości czyli zawsze kapotaż przy lądowaniu. W powietrzu ekstra ale lądowanie nie. Zmieniłem kąt ale jeszcze nie sprawdziłem w locie i lądowaniu.

Irku to był oblot i maignoł mi w wysokiej trawie ,dziś jaj wykonałem kilka lotów i nie ma tendencji  do lecenia na pysk  natomiast jest wrażliwy na boczny wiatr tak że potrafi się podeprzeć skrzydlem

filmik z dzisiejszego latania

oraz filmik z lądowania  z silnym bocznym wiatrem

00085.MTS



[Irek M]

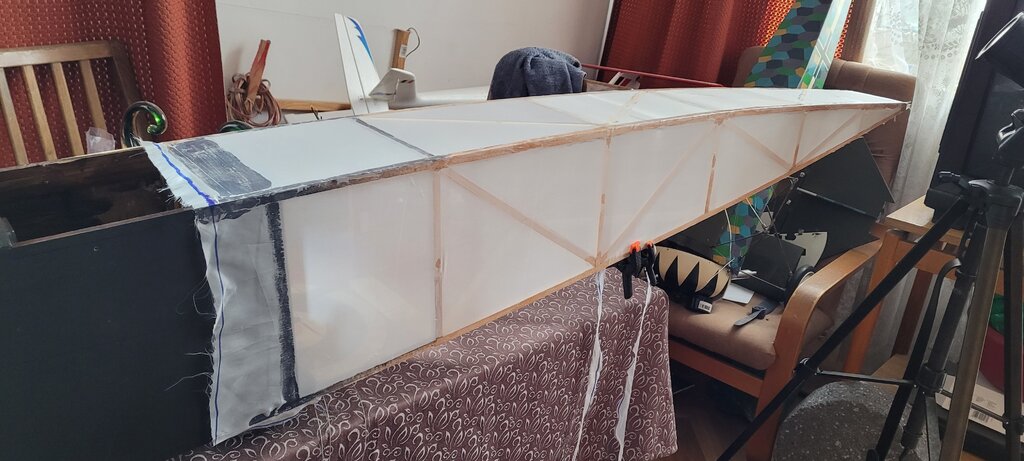

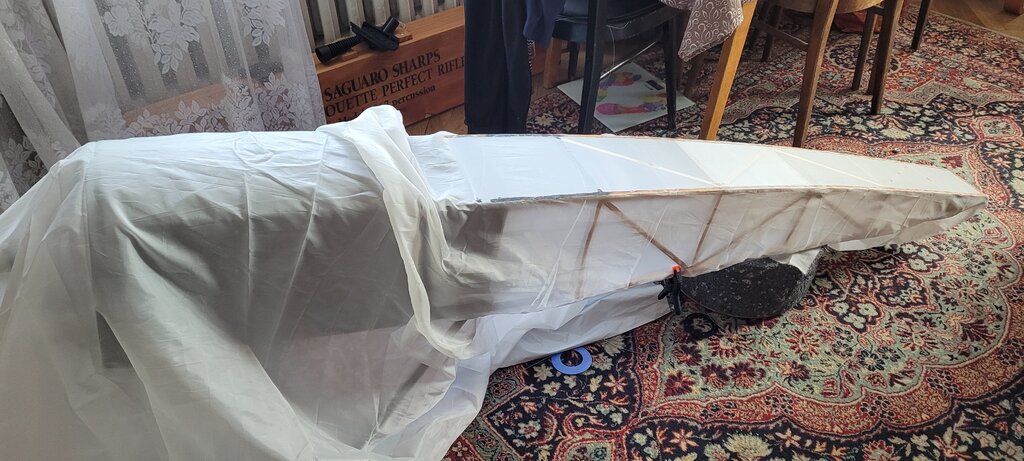

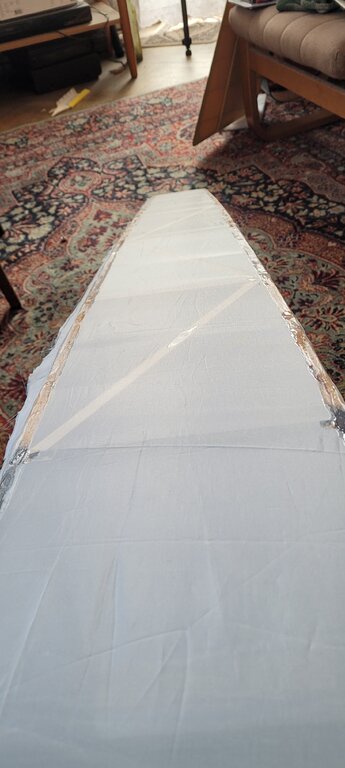

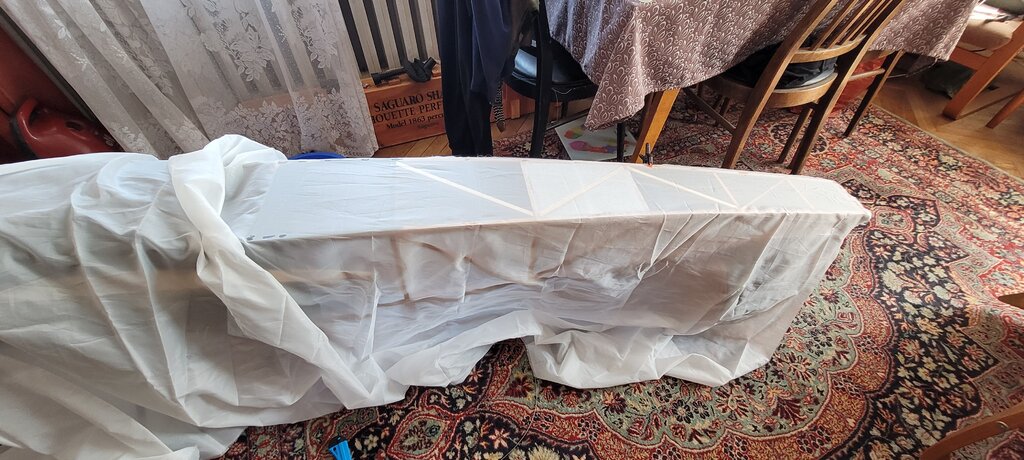

Wakacje kończą się więc i kadłub czas kończyć ? drugi raz dopiero pokrywam Koverall'em. Wcześniej to był modelik o połowę mniejszy. Zastanawiam się czy z jednego kawałka okleić jak najwięcej powierzchni czy każdą po kolei? Tak jak na foto w tej chwili to górna i boczna pewnie bez problemu. Spód to chyba już nie wyjdzie bo za duże krzywizny, znaczy materiału dużo bym stracił (?)

E D Y T A

Jednak lepiej kryć kaz powierzchnię oddzielnie.

[Irek M]

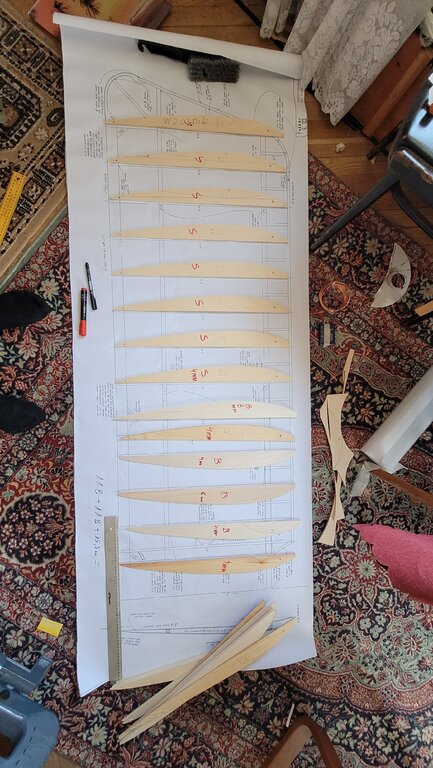

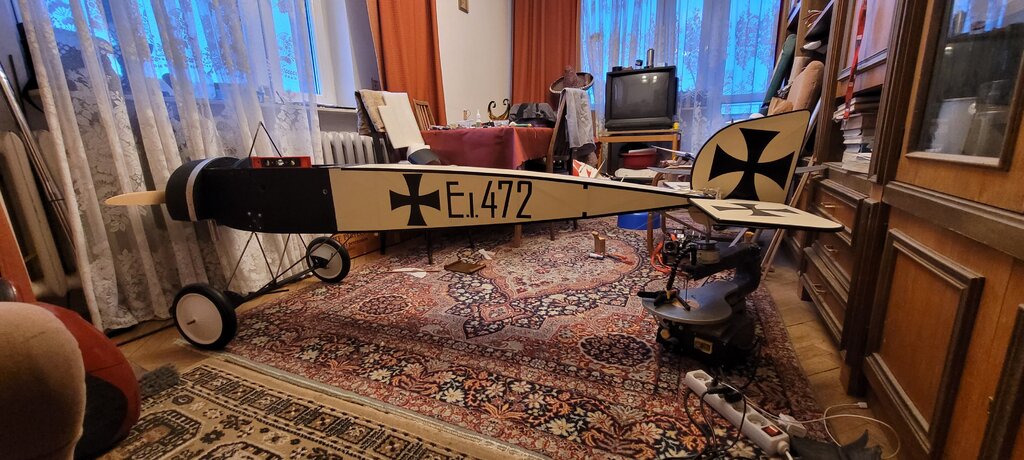

Kadłub niemal całkowicie skończony więc czas na skrzydło. na fotce przykładowo ułożone żebra - prawie wszystkie ze sklejki topolowej 4mm oznaczone jako S. Dwa ze sklejki "gospodarczej" 4mm i 4 z balsy, to co miałem czyli 8mm, 6mm i 2x4mm. Sklejka gospodarcza to pierwsze żebro i ...dalej nie mam pomysłu. Może jako piąte - jak na foto bo tu kończy się bagnet( 39cm z każdej strony)? A balsowe - tak jak ułożyłem gdzieś pomiędzy gospodarczymi czy może cztery ostatnie na końcach skrzydeł? Jak znajdę odp. skrawek - zawsze je zbieram ? - to mogą dojść jeszcze dwa topolowe żebra pewnie gdzieś przy kadłubie.

[Irek M]

I znowu mały problemik. Jak widać na zdjęciu chyba pierwszym na planie skrzydło profilu "ptasiego" bez lotek czyli sterowane zwichrzeniem końcówek. Dla takiej opcji skrzydło miało być elastyczne - dlatego tylko dwa dźwigary(?) Ja oczywiście tego nie robię więc moje będzie sztywne. I tu pytanie czy zostawić dźwigary tak jak na planie  - dwa ( przedni to listewka 5x20 tylny 5x15)czy dodać jeszcze? Posiadam listewki sosnowe 6x10, 5x5, 10x10 tyle, że tak podaje opis a faktycznie zamiast np 6x10 to jest 5,6 9, coś tam.

I druga sprawa - każda połowa skrzydła to jakieś 155cm, listwa spływu to 100cm. Czy łączyć je w połowie długości każdego skrzydła czy może bliżej końca lub nasady skrzydła?

[Irek M]

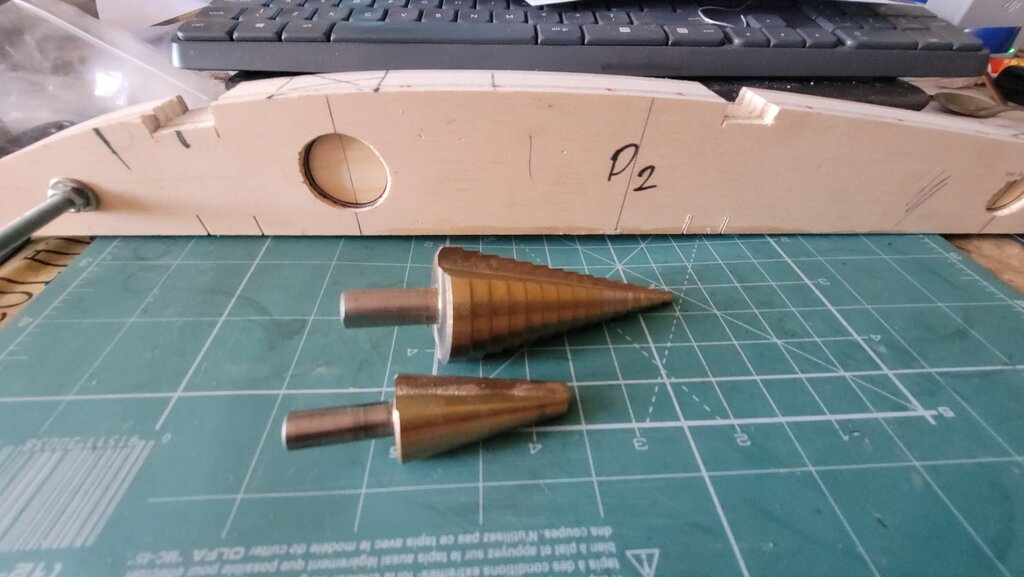

W jaki sposób najłatwiej i najprecyzyjniej wywiercić otwory na bagnety w sześciu żebrach - dwa sklejka gospodarcza i cztery topolowa? dysponuję takimi wiertłami stożkowymi ale to za mało. Otwory fi 25 i 18mm.

[d9Jacek]

Godzinę temu, Irek M napisał:

W jaki sposób najłatwiej i najprecyzyjniej wywiercić otwory

przychodzi mi na myśł użycie  otwornic/ frezów  do drewna



np.https://allegro.pl/oferta/yato-wiertla-do-drewna-pod-zawiasy-15-35mm-5szt-12443965417?utm_feed=aa34192d-eee2-4419-9a9a-de66b9dfae24&utm_term=test&utm_source=google&utm_medium=cpc&utm_campaign=_dio_narzedzia_pla_pmax&ev_campaign_id=17967348164&gclid=EAIaIQobChMI2oWMzpaEgAMVsE-RBR1DMwaxEAQYBSABEgJQnvD_BwE

są równiez pojedyńcze  , więc niewątpliwie  znajdziesz o takich średnicach jakie są Ci potrzebne

[Irek M]

Jacek. mam wiertła piórowe ale boję się, że zniszczę blok żeber używając ich. Gdyby to było w twardszym drewnie ale sklejka topolowa(?) No chyba, że używasz ich w sklejce i jest OK.

[pacek]

wywiercenie ładnego i tak dużego otworu w bloku może być problematyczne, nie wiem czy nie lepiej wyznaczyć jego środek i robić to indywidualnie w każdym żebrze, ale może sie mylę. Wietrło choinkowe raczej sobie odpuść w tak miekim materiale jak będziesz wiercił z ręki to może uciekać w którąś ze stron.

[d9Jacek]

18 minut temu, Irek M napisał:

wiertła piórowe

wiertła piórowe  działaja troszke na innej zasadzie...w tych frezach jest boczne prowadzenie wiertła..Jeżeli wierciśz  w żeberkach zbitych w blok to nic  się nie stanie. Ale w zasadzie jest najwygodniej wiercić  wiertarka kolumnową.

Mały posuw i,duże obroty oraz wycofywanie wiertła aby wióry usunąć a otwór masz z równą, gładka powierzchnią

4 minuty temu, pacek napisał:

Wietrło choinkowe raczej sobie odpuść

no dokładnie

[Irek M]

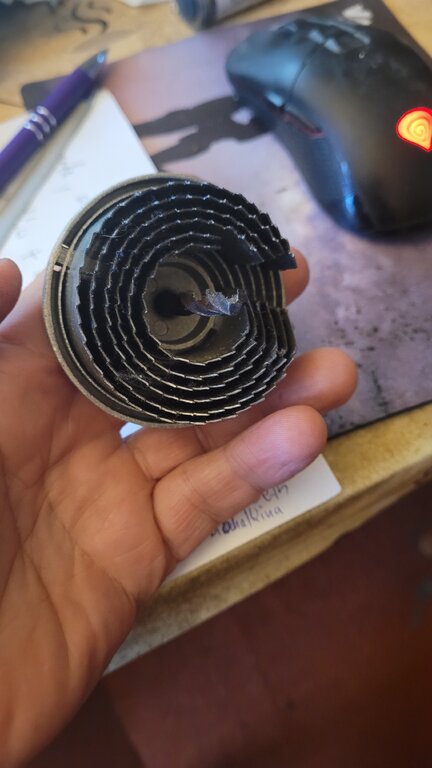

Właśnie na wiertarce kolumnowej będę wiercił. zapomniałem, że jest jeszcze taka otwornica - tu rozmiar najmniejszej jest idealny.



E D Y T A

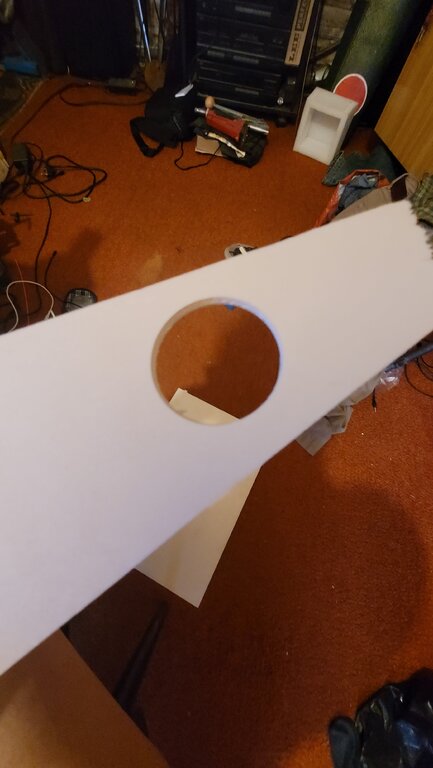

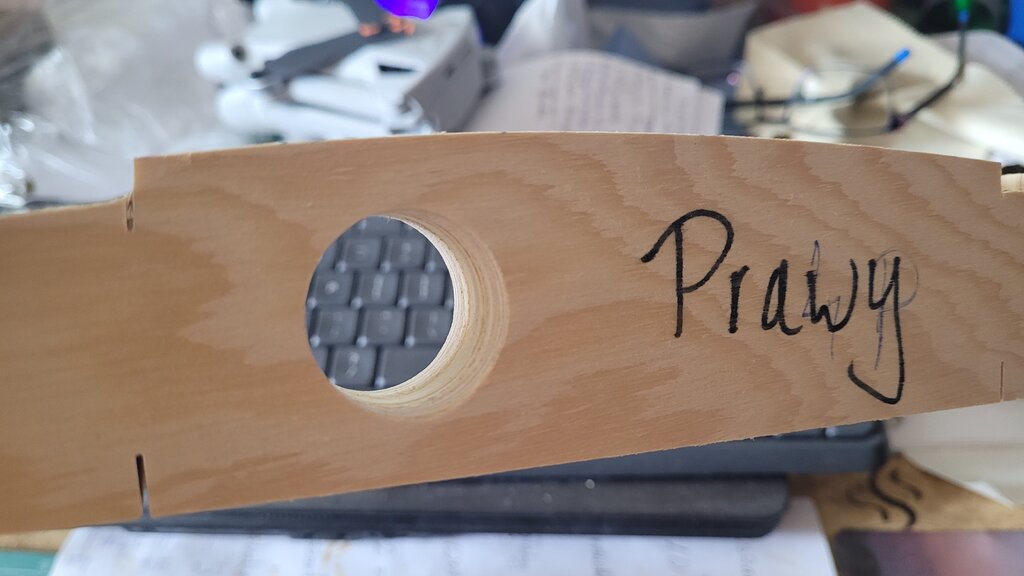

No to się wyjaśniło. Otwornicą w pojedynczej płytce topolowej sklejki 4mm wykonuje się idealnie, w bloku tym bardziej. Na fotce przed chwilą wywiercony otwór. Ma jakieś 27mm z hakiem ale to dobrze bo i tak będzie wklejona prowadnica bagnetu.

[m2z]

Irku

Polecam abyś przed wierceniem bloku żeberek wykonał w kawałku sklejki (tak 3-5mm grubości) otwór docelowym wiertłem

następnie mocujesz tą sklejkę dokładnie w miejscu w którym chcesz wywiercić w bloku żeberek,

od spodu też podkładasz kawałek sklejki

dopiero taki "sandwicz" wiercisz na "gotowo."

Pamiętaj ,że ta otwornica ma straszne luzy i bez prowadzenia w wierzchniej sklejce zrobi Ci otwór o przypadkowej średnicy

powodzenia Marek

[Irek M]

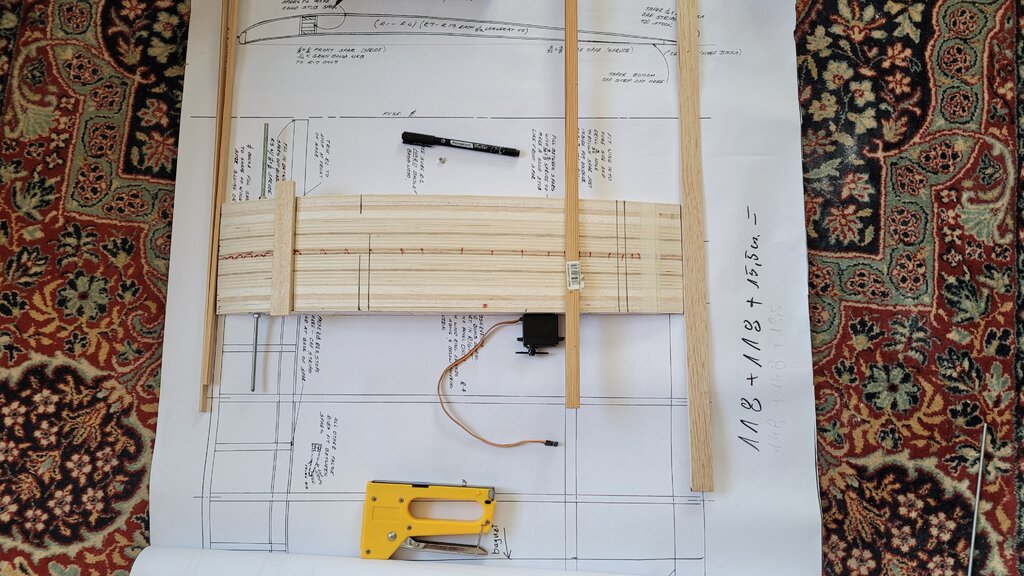

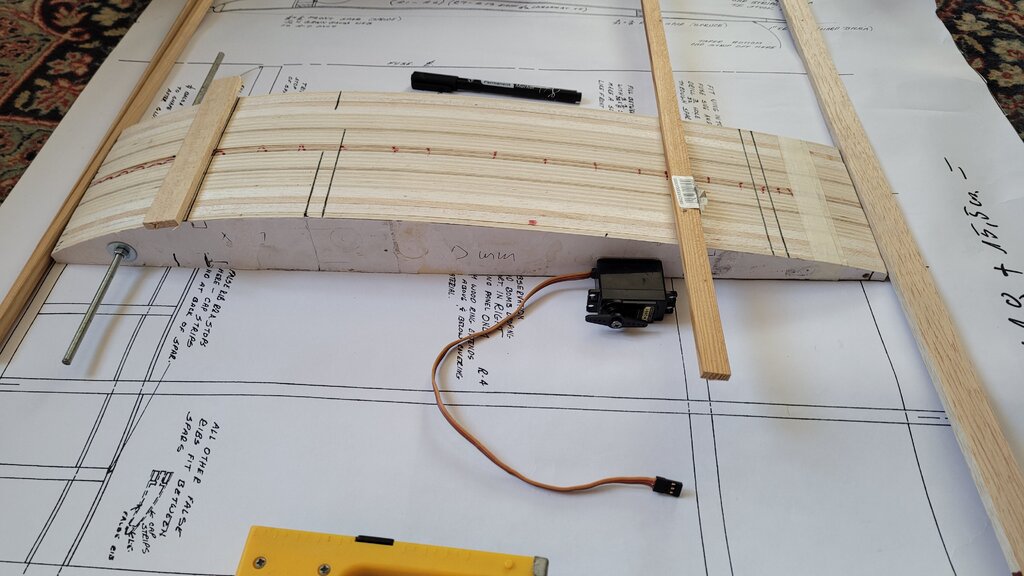

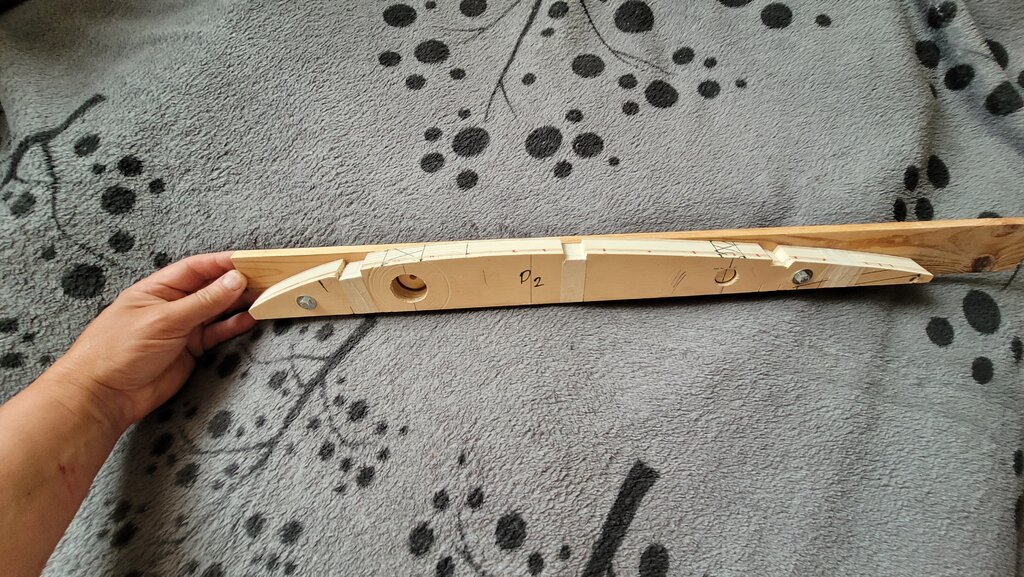

Całość - 6 żeberek przykręciłem dodatkowo to listwy 10x50. Ostrożnie wywierciłem otwór prowadzący wiertło. Następnie ręcznie wprowadziłem otwornice w otwór fi 26 pierwszego żebra i dalej poszło już jak po maśle. Mam nadzieję, że druga strona i otwór fi 18(czyli 20 uwzględniając prowadnicę bagnetu) pójdzie równie gładko. Oczywiście otwornica za krótka na przewiercenie całości - piąte żeberko nacięte, szóste nietknięte ale to już nie problem.

E D Y T A

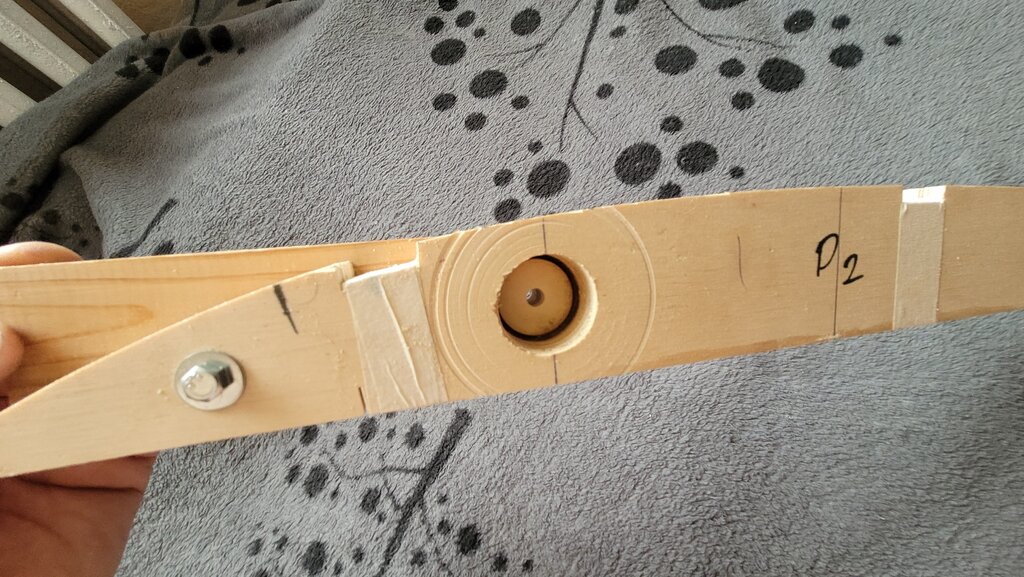

I po wierceniu. Myślę , że wyszło może nie idealnie ale bardzo dobrze ?
