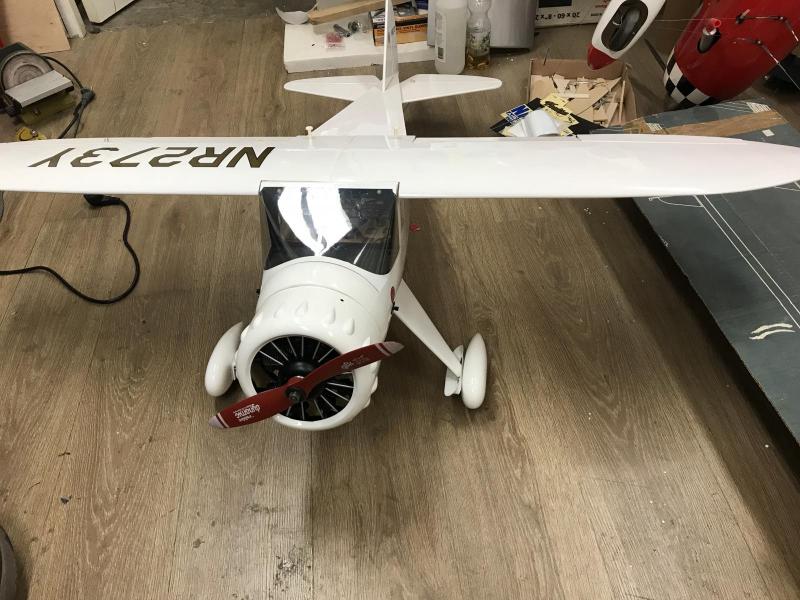

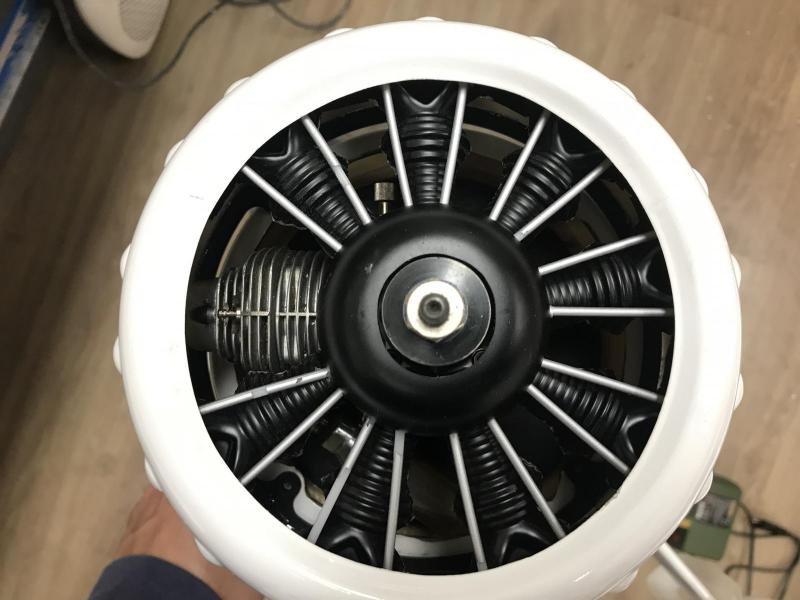

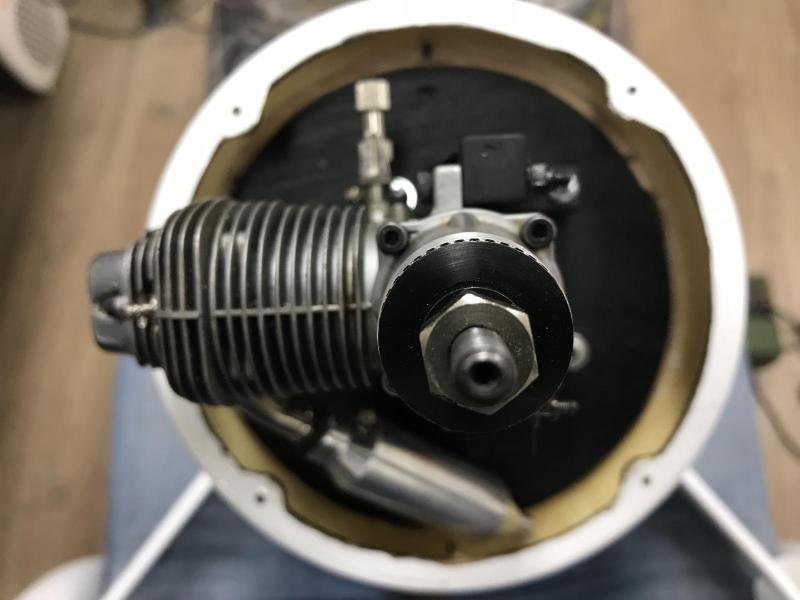

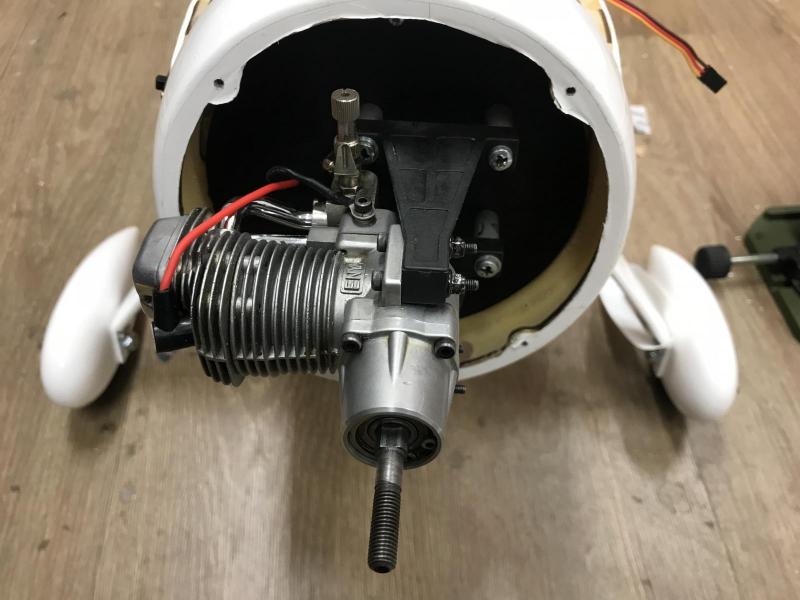

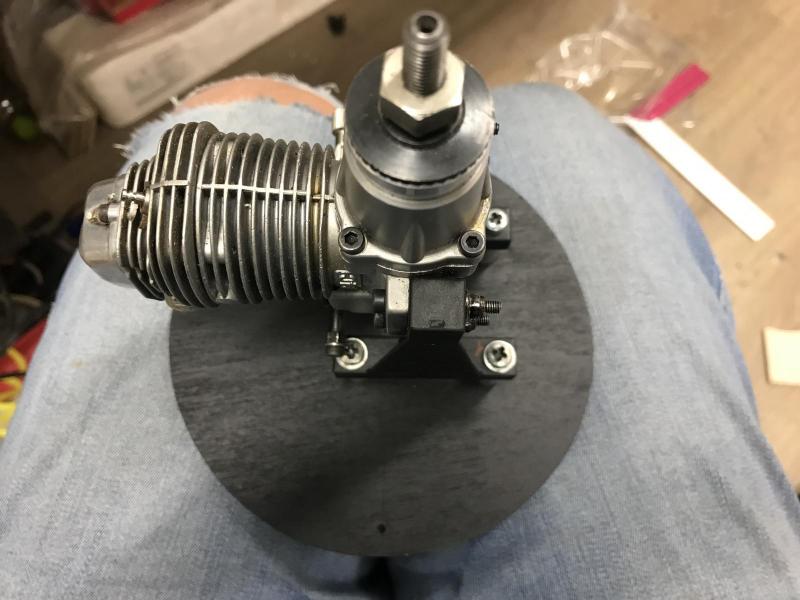

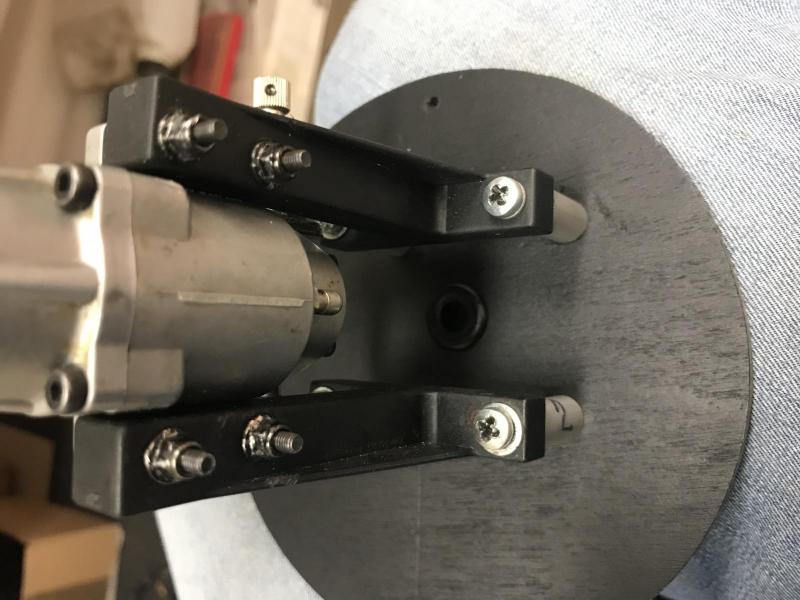

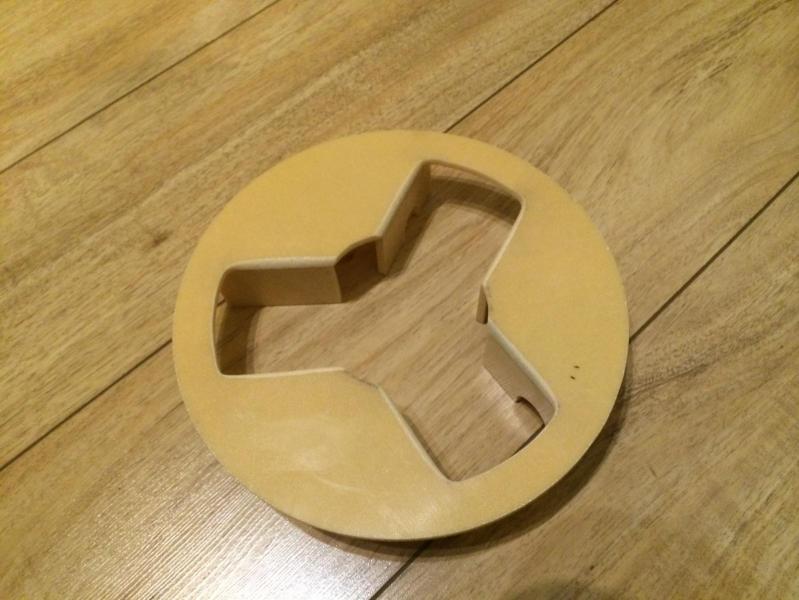

Dzisiaj cieg dalszy walki z mocowaniem silnika . Poniewaz jednak loze NIE dosiega wregi ogniowej , postawilem je na aluminiowych wspornikach , docinajac je jedmoczesnie tak aby miec odpowiedni sklon i wyklon. Pozniej musialem znalezc punkt mocowania ustrojstwa na wredze ( a wiadomo , ze im dluzsze to sie dalej od osi przesuwa ) . Ulatwila mi w tym makieta silnika gwiazdowego , gdyz ustawiajac oslone silnika z makieta silnika uzyskuje SRODEK w ktorym pojawic sie powinna os smigla. Wszystko ( nie po minucie oczywiscie ) sie pieknie zgralo i po dwukrotnym pomalowaniu wregi farba do malowania silnikow , przykrecilem cale to ustrojstwo do pomalowanej wregi na nakretki klowe . Musze powiedziec , ze po przymiarce musialem podlozyc tylko jedna podkladke pod jedno z mocowan i wszystko sie pieknie ustawilo. Jutro powalcze ze zbiornikiem paliwa i przyjdzie czas na przyklejenie wregi do kadluba. Przykleje i przykrece dodatkowo czterema srubami do drewna ( wkrece w klej ) w celu ustawienia i scisniecia. Kilka fotek z dnia dzisiejszego .

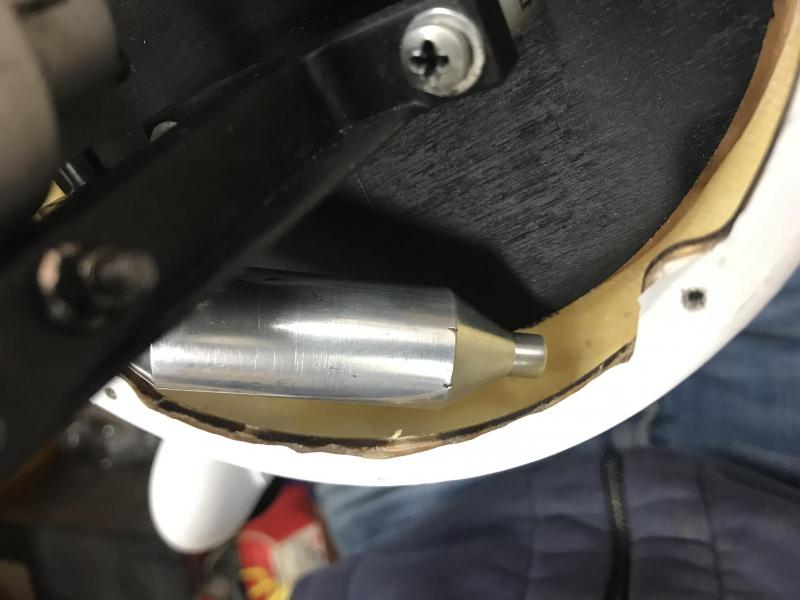

P.S. Po przymiarce silnika wkrecilem rowniez wydech i uklada sie pieknie ( skos do dolu ) tak , ze bedzie wycieta tyllko mala dziurka pod silnikiem (w stalej czesci kadluba ) ba wyprowadzenie silokonowego wydechu poza model......








  • Lubię to 1
Opublikowano

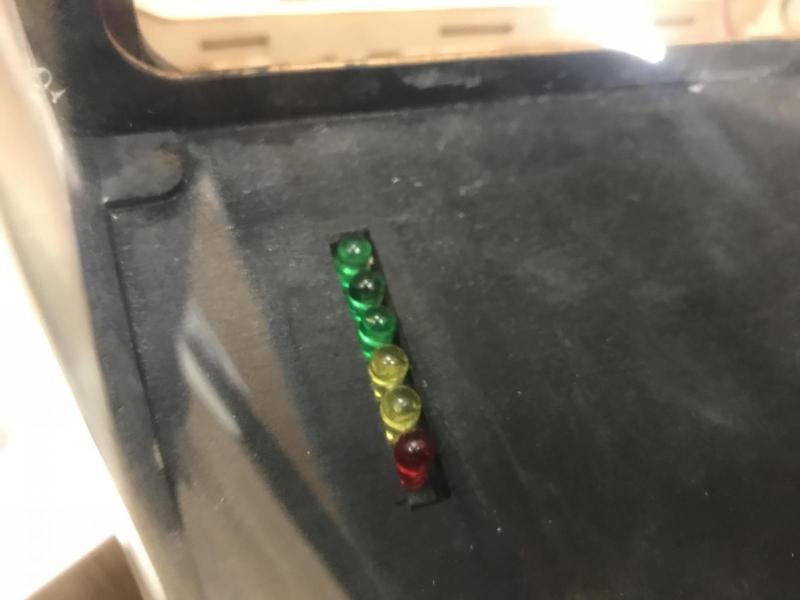

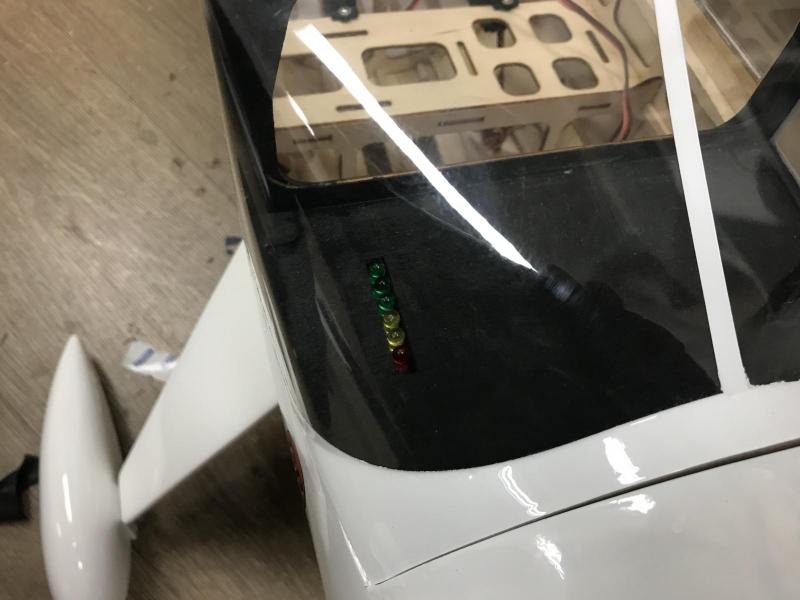

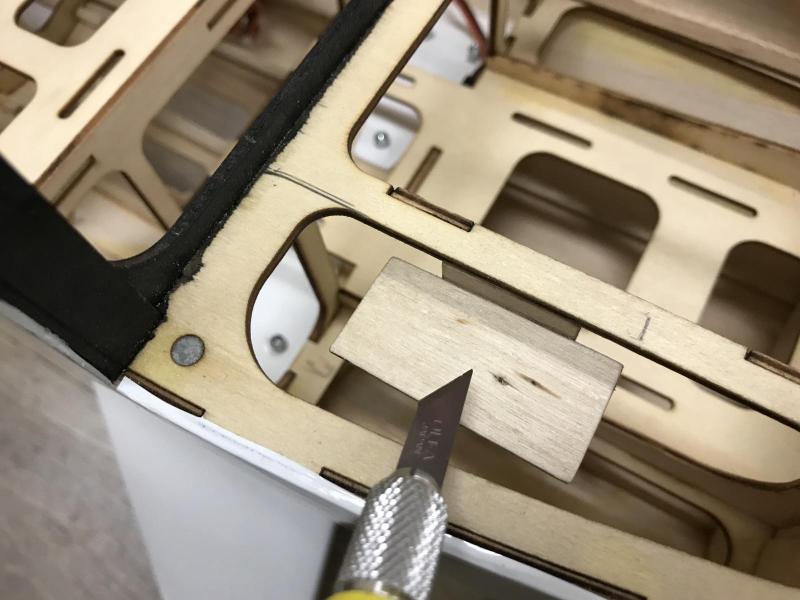

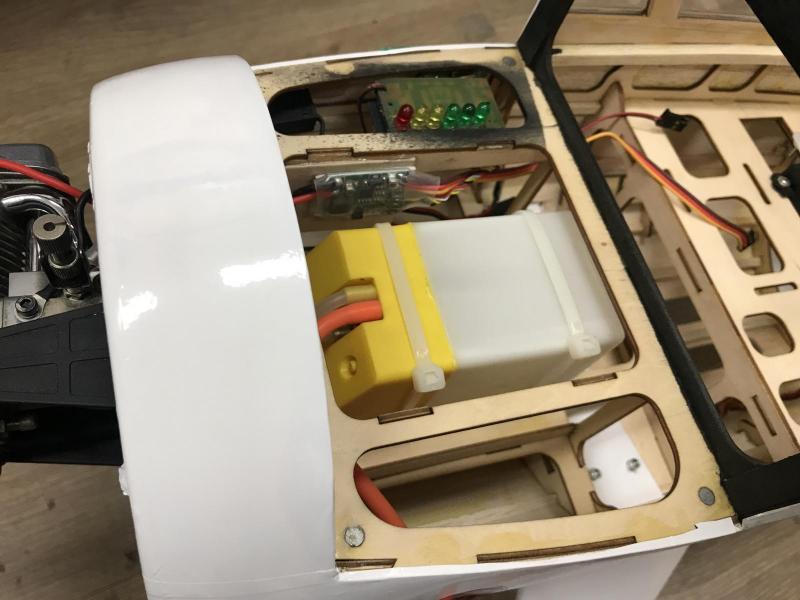

Po kilku godzinach walki pozostaly jakies tam pierdoly do zakonczenia projektu. Wkleilem wrege ogniowa (z przykreconym silnikiem) , pomontowalem troszke elektroniki ( porobilem do tego rozne poleczki , otworki i wzmocnienia ) i w sumie to jeszcze ze 2- 3 godz i koniec .

Wlozylem luzem pakiet odbiornika ( 4.8V ) i model sie sam wywazyl !!!







  • Lubię to 1
  • 2 tygodnie później...
Opublikowano

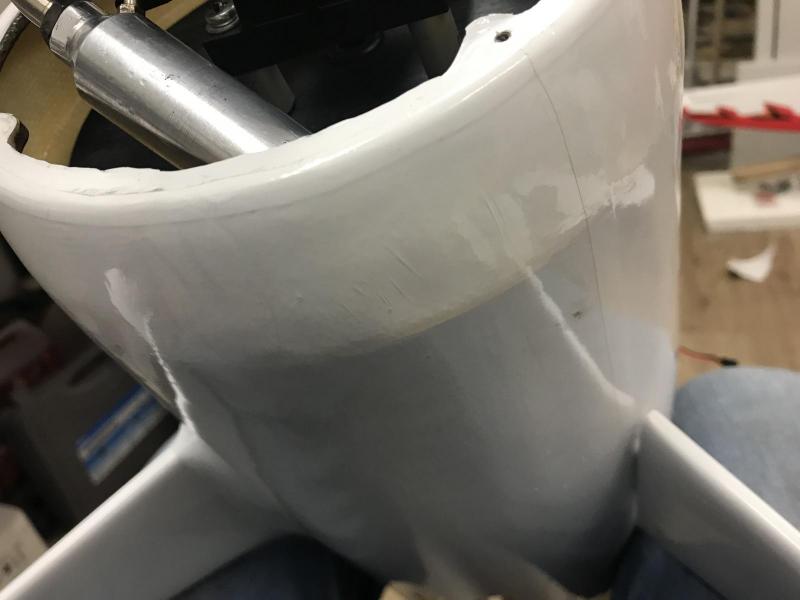

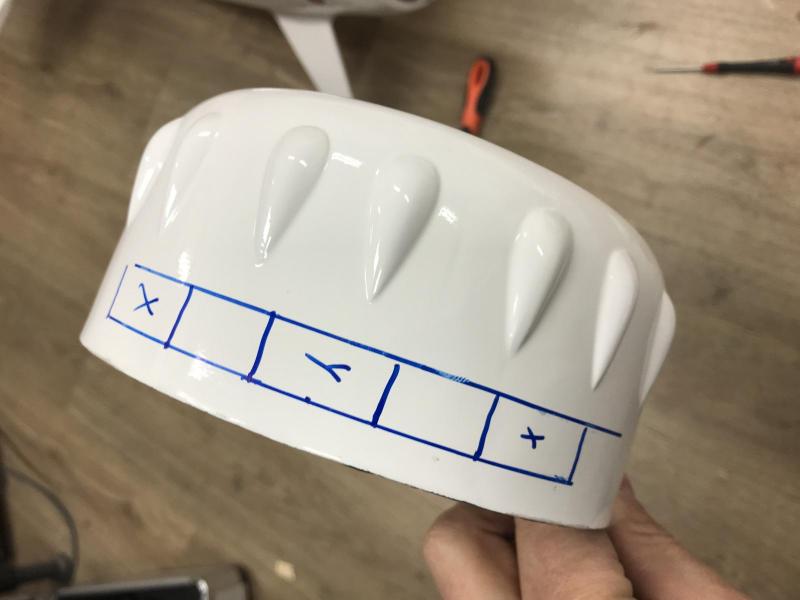

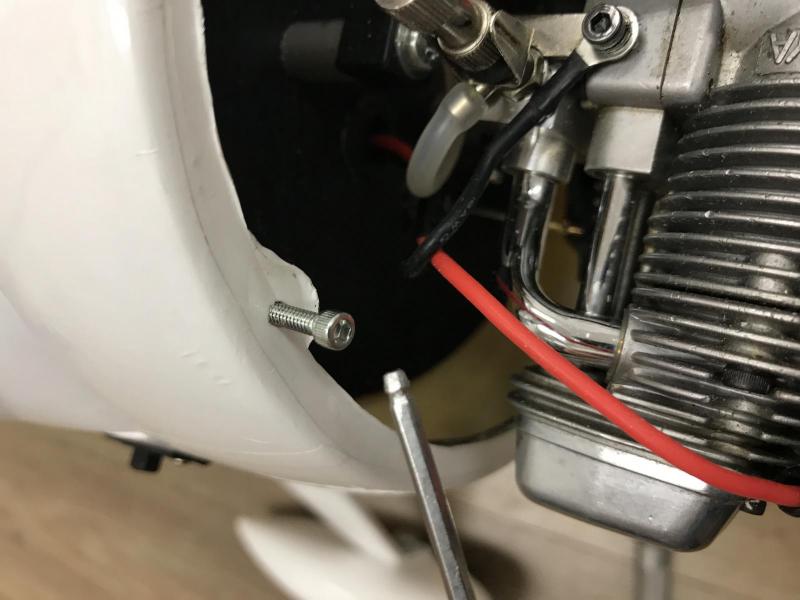

No i prawie ukonczylem "odwrotna" konwersje ( bo tak chyba mozna nazwac konwersje z elektryka na spaline ) . Przyznam , ze sama konwersja zabrala duzo wiecej czasu jak "skrecenie" modelu . Niby to tylko zmiana silnika , ale w przypadku przejscia NA spaline dochodzi masa rzeczy ktorych nie ma w elektryku ( wrega ogniowa , zbiornik z instalacja , serwo gazu i jego zamocowanie , dopasowanie obudowy do wydechu , wyciecie w obudowie dziur "wentylacyjnych"  ( w wersji elektryczniej nie bylo wregi ogniowej i wszystko hulalo srodkiem  kadluba ) oszlifowanie dlugiego imbusa do "amerykanskosci" ( do  srub oslony silnika ; tam z tylu byly juz nekretki klowe NIEMETRYCZNE wiec najszybciej bylo dorobic DLUGI imbus ) , ITP.ITD  . Jestem na etapie ustawien modelu i jedyne co mi pozostalo ( a zawsze o tym zapominam , bo to na dole kadluba i nie widac ) to zaklejenie otworow "wentylacyjnych" po wersji elektrycznej.

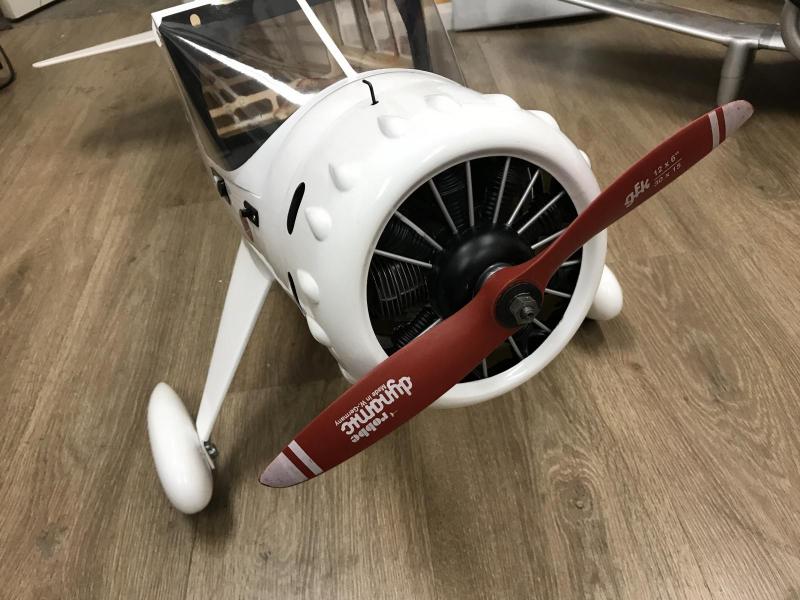

Na dole kilka fotek z ostatniego posiedzenia.

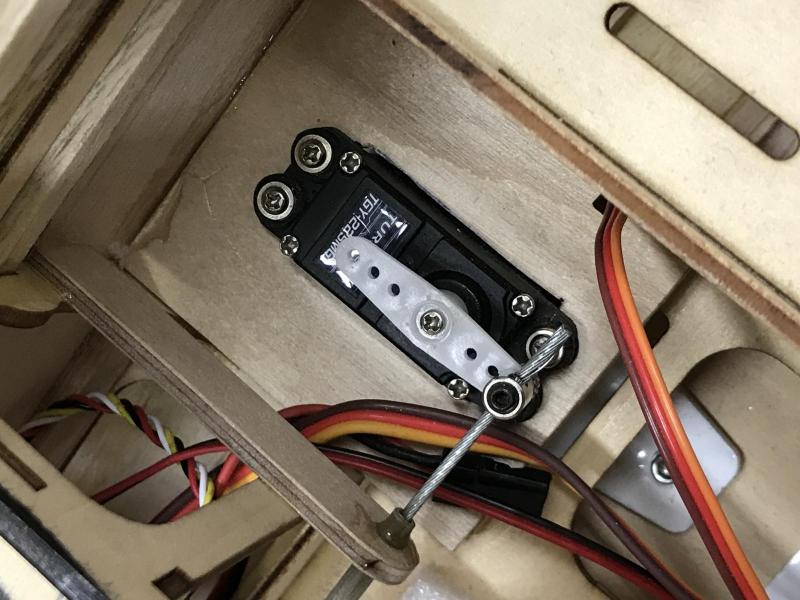

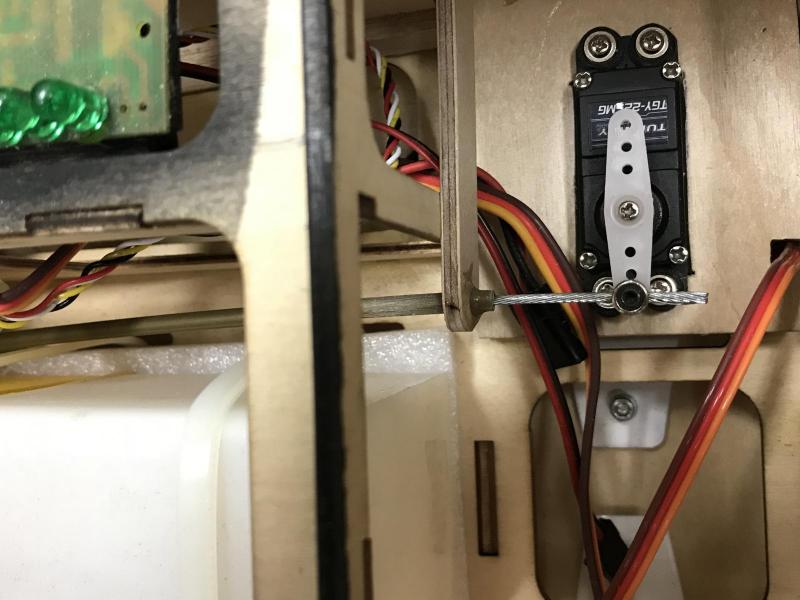

Myslicie ze linke gazu tylko skrecic , czy ja w tym miejscu "podlac" lutem , aby sruba z beczulki lepiej trzymala ?

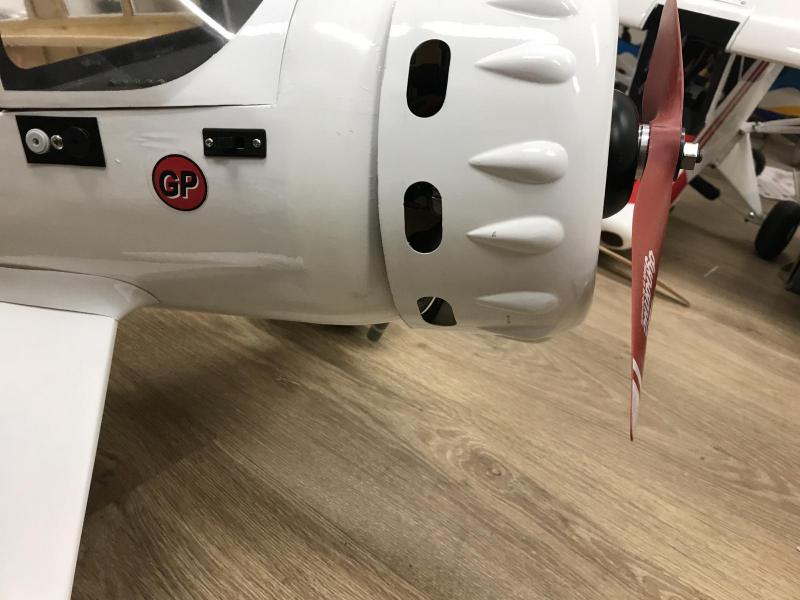

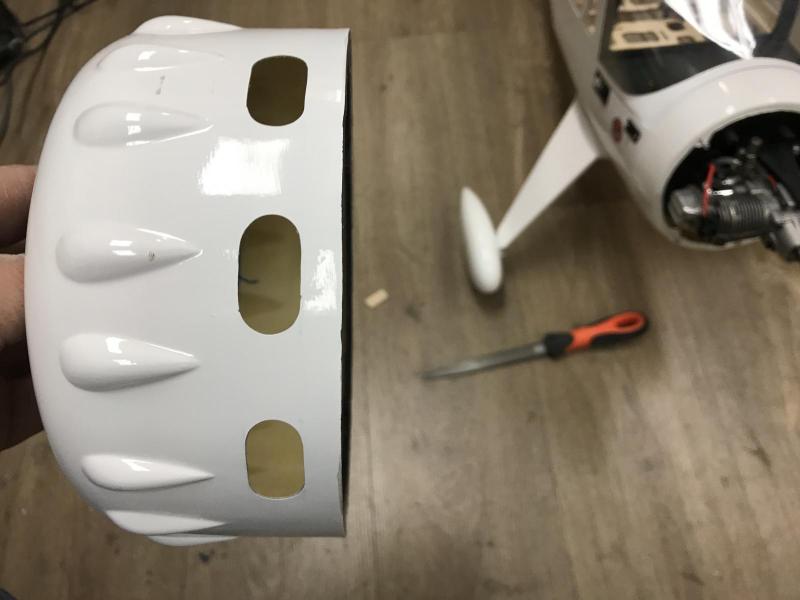

Wystarcza te 3 dziury w obudowie ( zrobilem na razie po stronie silnika ) do chlodzenia ?








Opublikowano

Ktoś kiedyś pisał, że linka na gazie to nie najlepsze rozwiązanie. Pewnie masz sporo większe doświadczenie, ale po sobie mogę tylko potwierdzić te słowa. Założyłem, w sumie niechcący, linkę w Wicherku właśnie na gaz i jest to wydaję mi się mało dokładne, nie zawsze wraca na minimum gazu i muszę poprawiać dodaniem gazu i szybszym zmniejszeniem. Zamontowane jest dobrze, a linka ma krótka drogę i punkty podparcia. Jeszcze gorzej było ostatnio, bo chyba zebrało się w bowdenie nieco oleju i przy minusowej temperaturze chodziło to dość wolno :P. Chociaż tutaj pewnie będzie lepiej bo i serwo lepsze i może linka lepiej ułożona, choć u mnie ma może niecałe 10cm i prostą drogę.

A przeróbka bardzo dobra, bo na właściwy napęd ;)

Opublikowano

Mam bardzo krotkie odcinki poza "rurka" , ktora jest sztywna i wklejona we wrege ogniowa i zamocowanie przed serwem wiec raczej nic sie nie powinno giac .....

Opublikowano

Zdecydowanie linkę zalutować ale tylko w miejscu śrubki. Jak Ci lut wciągnie dalej to usztywni linkę za bardzo po wyjściu z bowdenu a ona się ma uginać.

Co do wylotów to teoretycznie powinno starczyć ale ja bym się postarał o 2 sprawy:



a) dorobienie od frontu modelu żaluzji odchylającej strugi powietrza do każdego z tych otworów (tak aby powstawało podciśnienie)

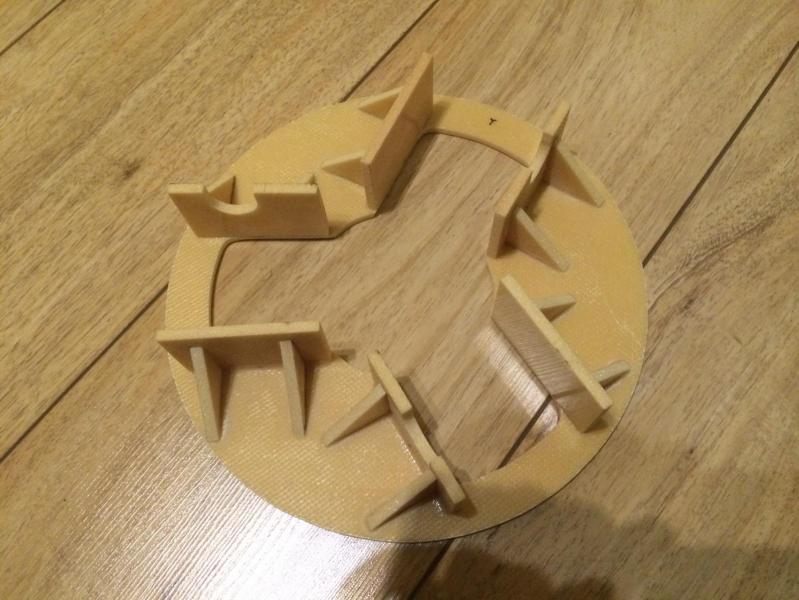

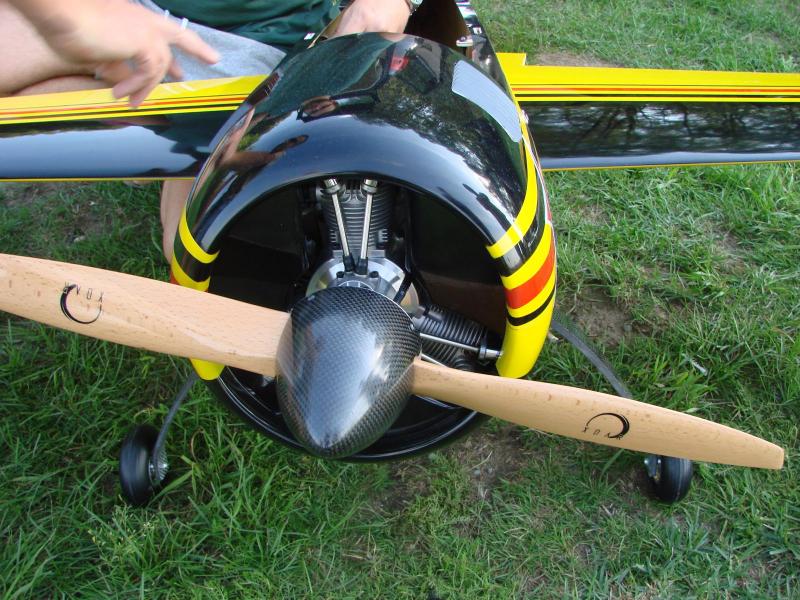

B) baffle (kierownice strug wewnątrz osłony bo obu stronach cylindra kilka mm od cylindra (tak aby powietrze zmusić do przepływu pomiędzy żebrami. Poniżej przykład z mojego Saito FG60:











Opublikowano





Wystarcza te 3 dziury w obudowie ( zrobilem na razie po stronie silnika ) do chlodzenia ?

Jarek,dziura to jest w moście, zębie, ziemi ;) .

Nazywaj rzeczy po imieniu jak prowadzisz taką profi relację - OTWORY !
