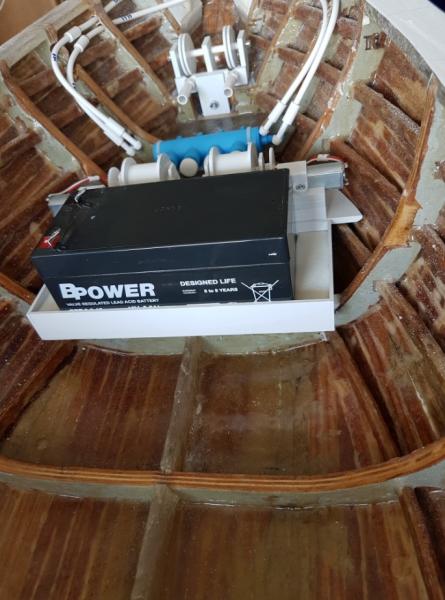

Pojemnik na baterię do zasilenia odbiorów pomocniczych:

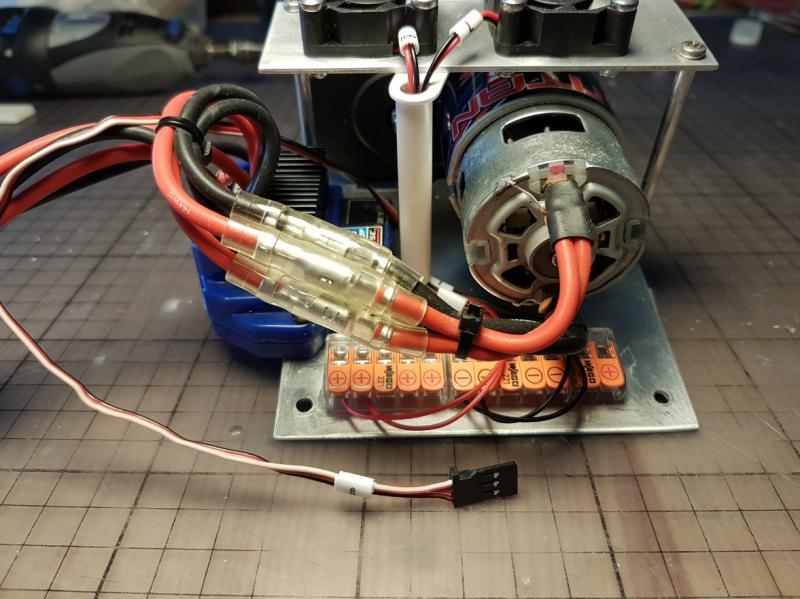

Podłączenia przy silniku. Wentylatorki będą załączane termostatem.

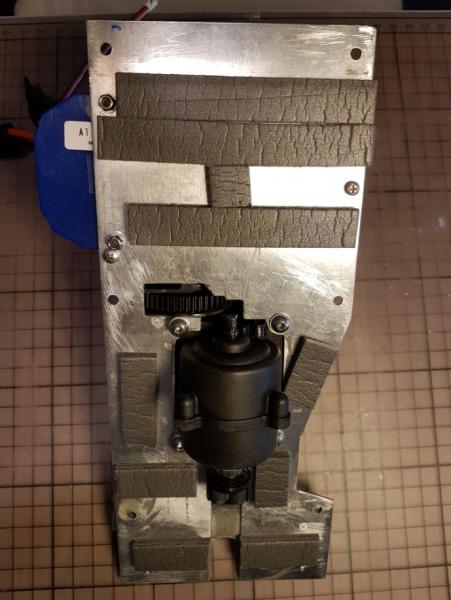

Wytłumienie podstawy napędu. Jak znajdę lepszą matę tłumiącą to wymienię.






Opublikowano

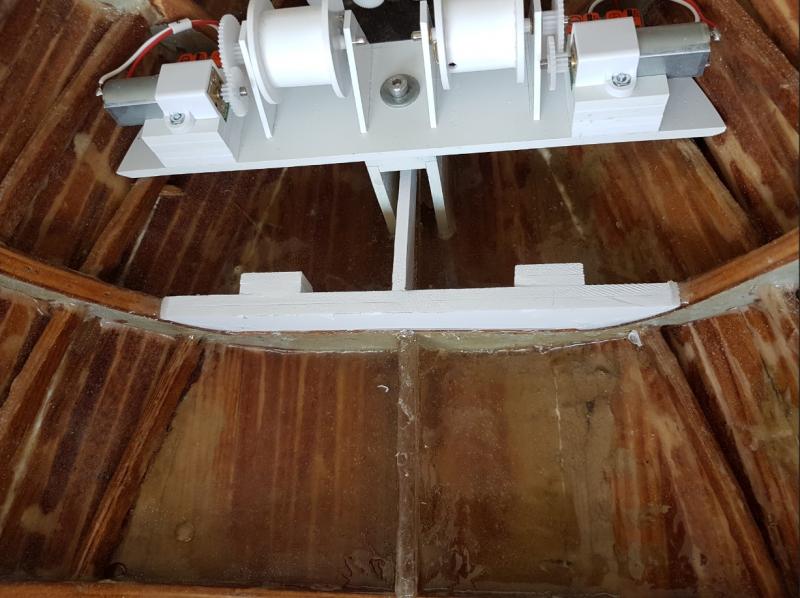

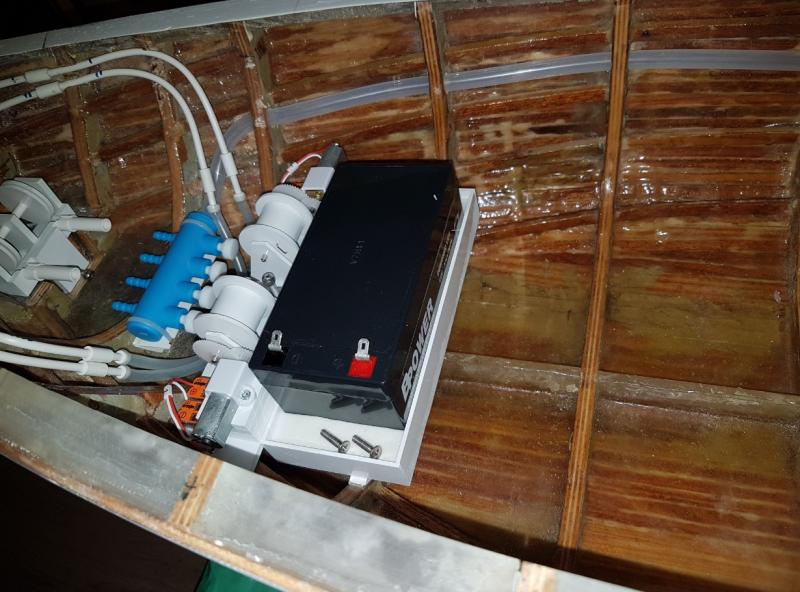

Meblowania ciąg dalszy:

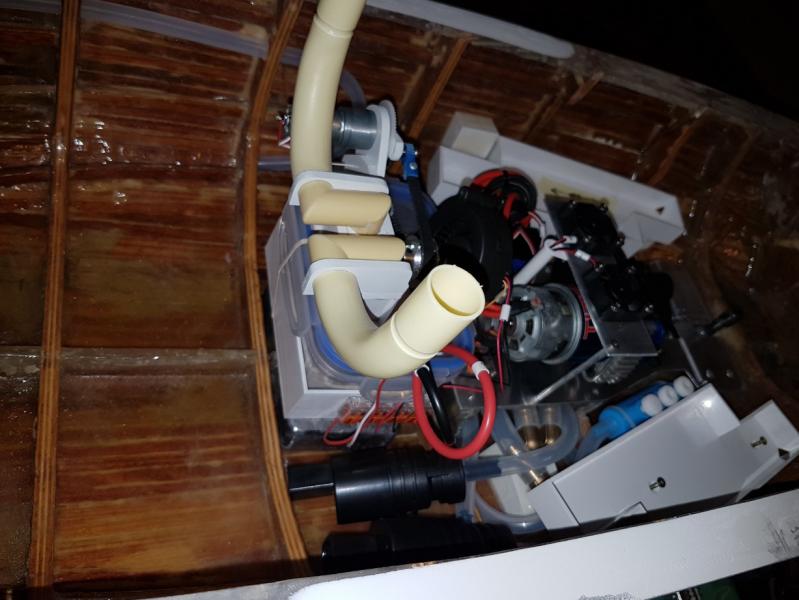

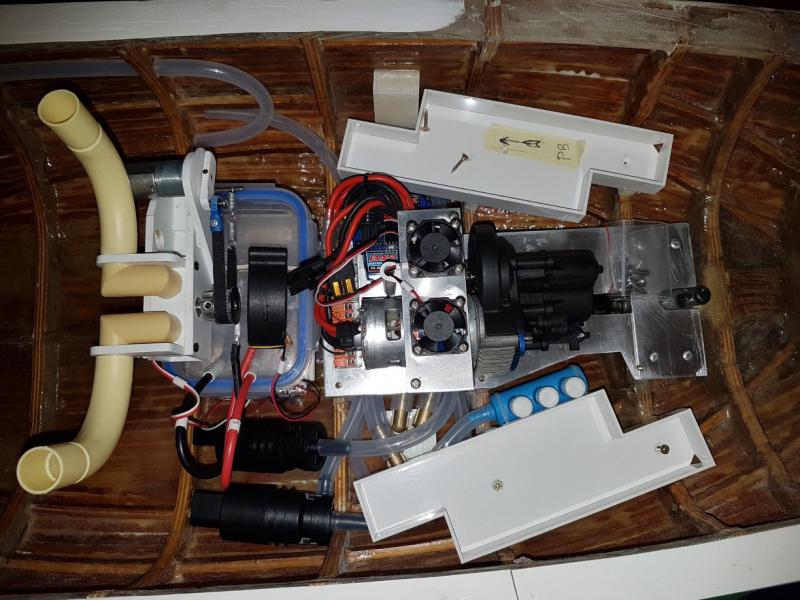

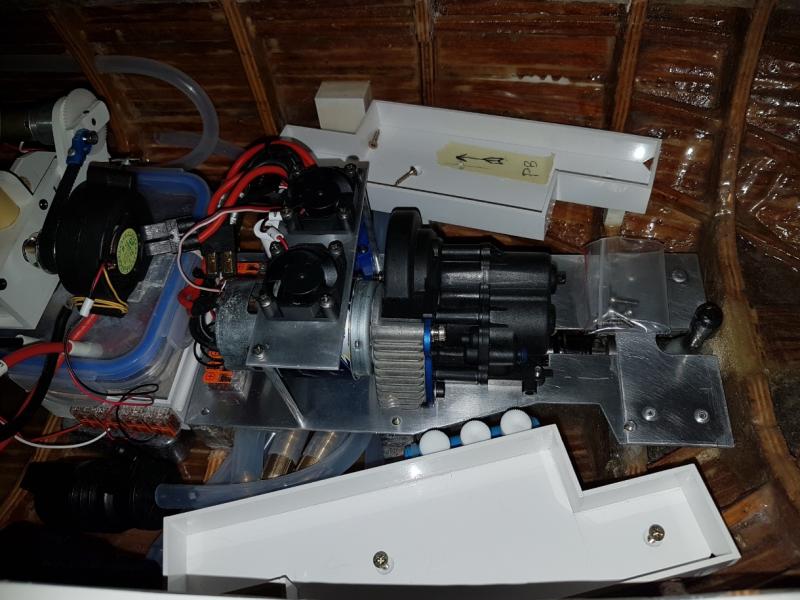

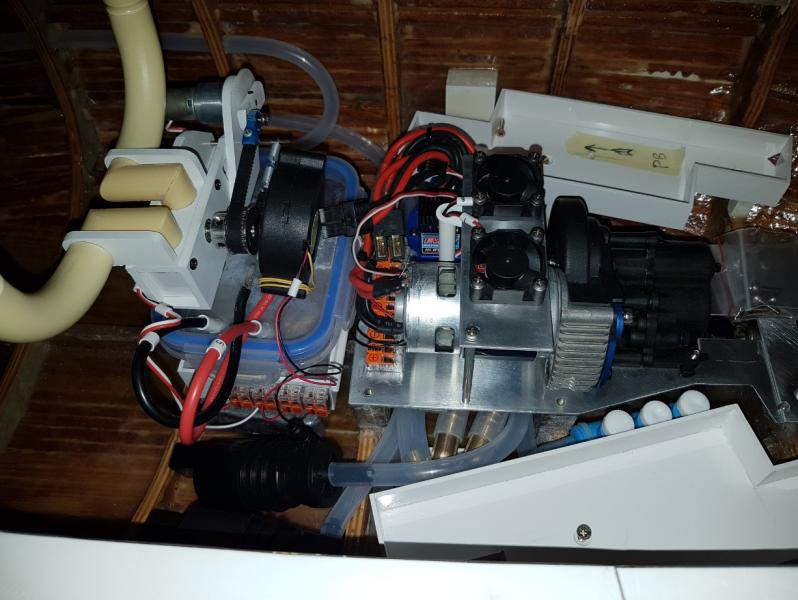

a tak wygląda pod napędem:




jeszcze odloty od dystrybutorów i jeden odlot do armatki wodnej. Wężyki jeszcze nie dotarły, jak również jedna pompka spryskiwacza. Skończy się więc na przygotowaniach.

Użyte wężyki silikonowe - 10x14, 6x10, 5x8. Kolanka 10mm, filtry wodne 10mm.



  • Lubię to 1
Opublikowano

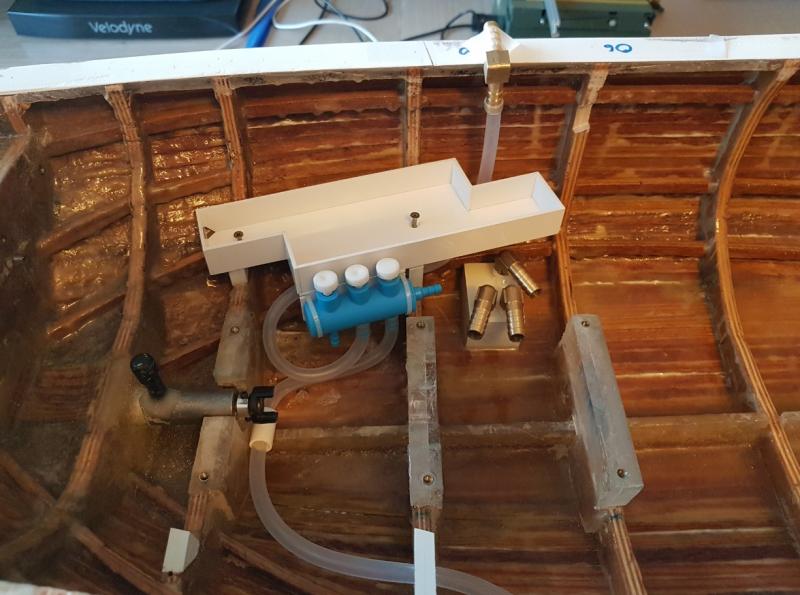

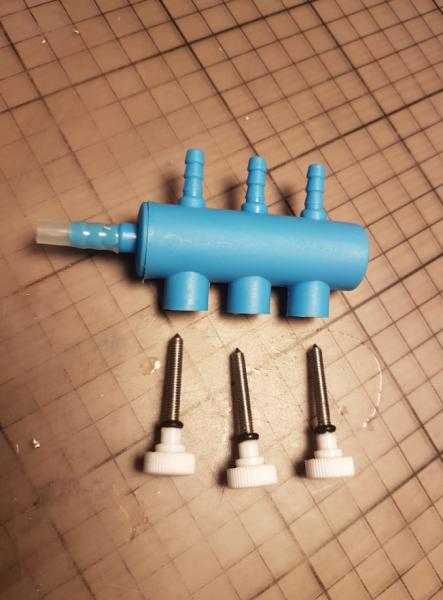

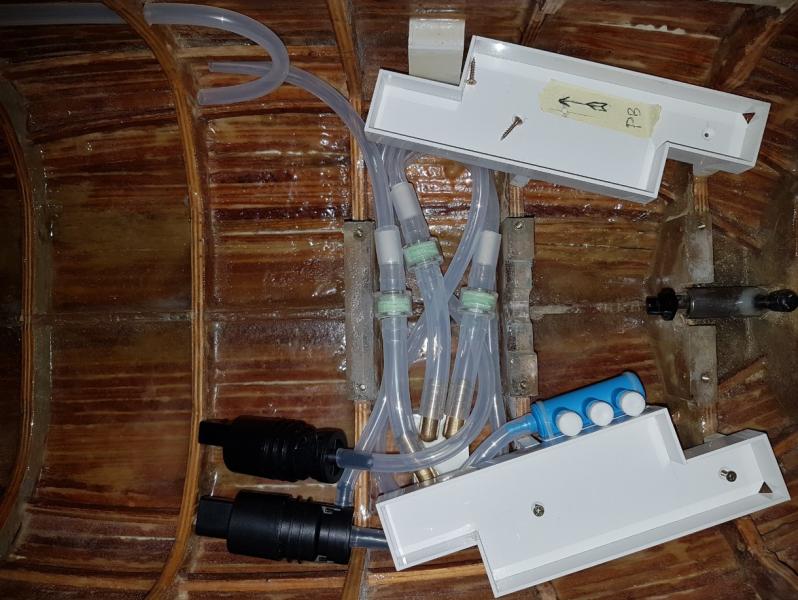

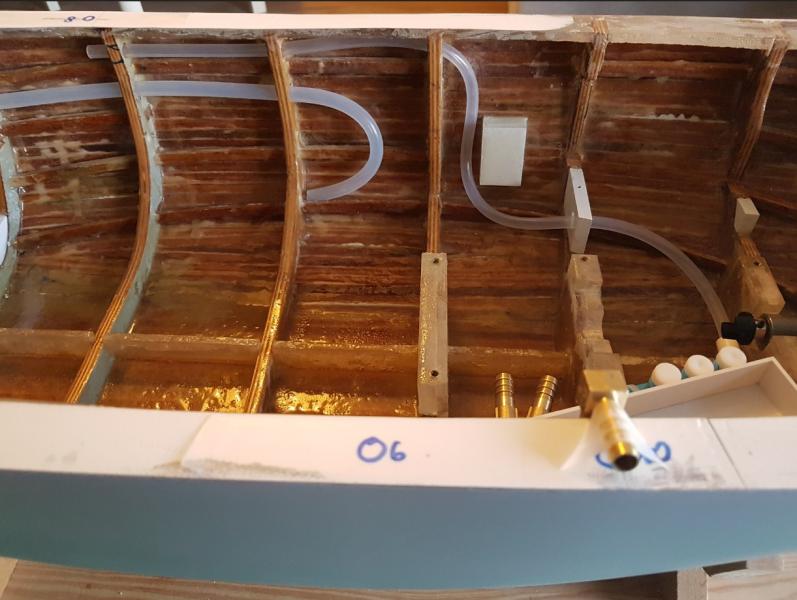

Podłączenie odlotów do dystrybutra rufowego:





i kolej na próbę wodną:

przerwę w trakcie proszę przeskoczyć, bo jest ciąg dalszy :P

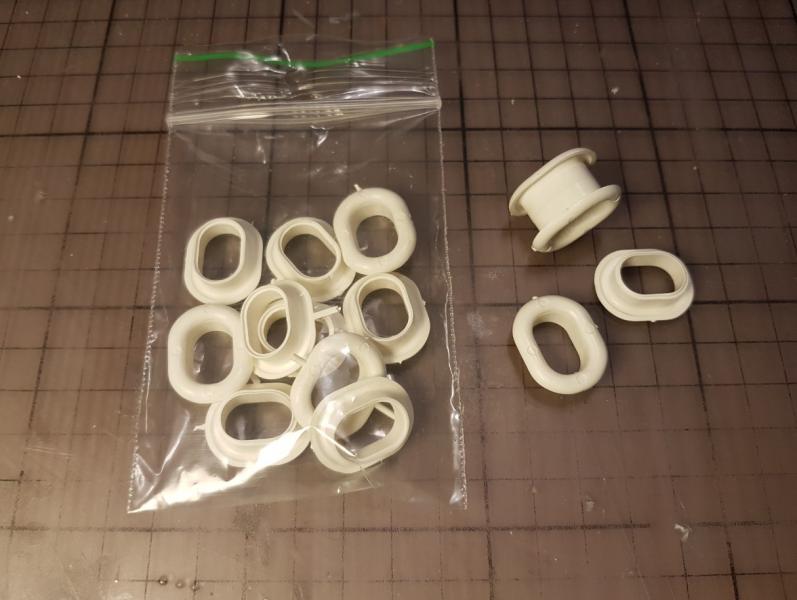

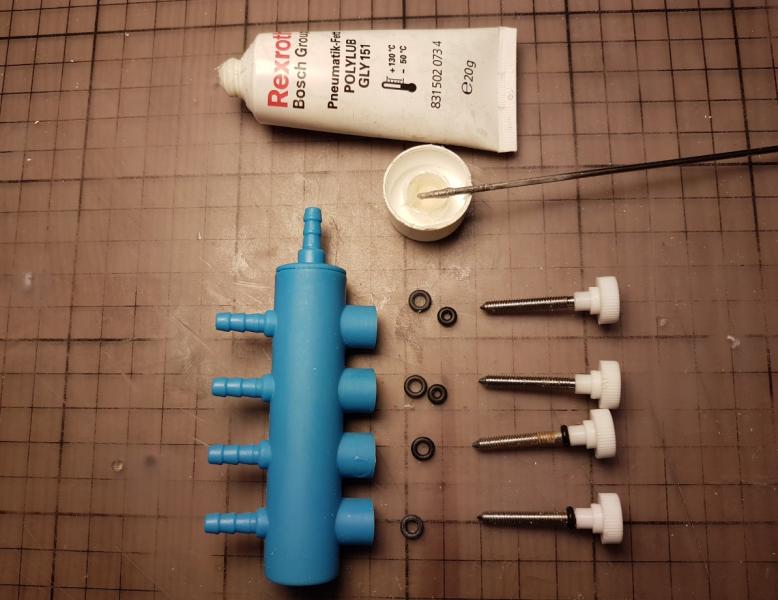

Nie sprawdziłem dystrybutorów wcześniej, a to był błąd. Wydawały się wystarczająco uszczelnione fabrycznie. Będę musiał je zmodyfikować. Mam nadzieję, że drugi o-ring + gęsty smar silikonowy spełni zadanie.

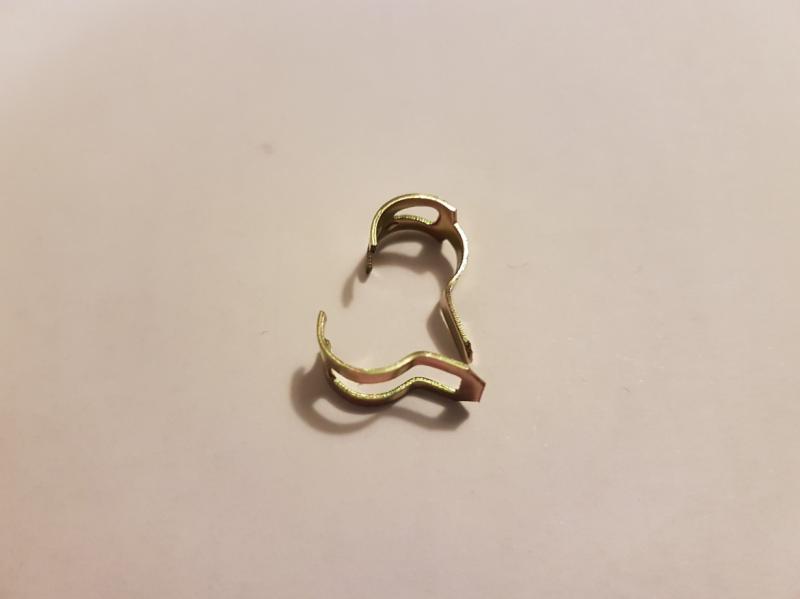

Do tego chińskie zaciski pękają:




Echhhh, mało sukcesów dzisiaj, ale dużo nauki.

Ważne, że rozdzielacze wody działają tak jak powinny. Obawiałem się, że wypływ wody nie będzie laminarny.

  • Lubię to 2
Opublikowano

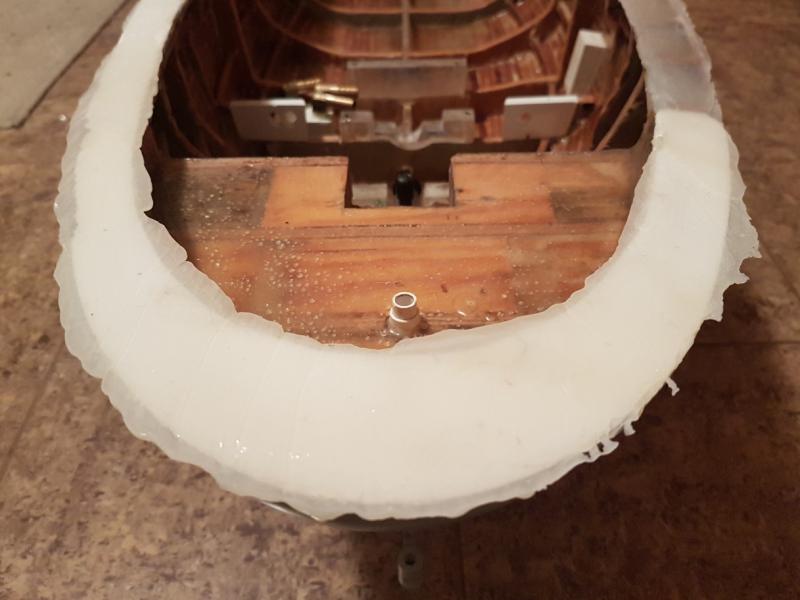

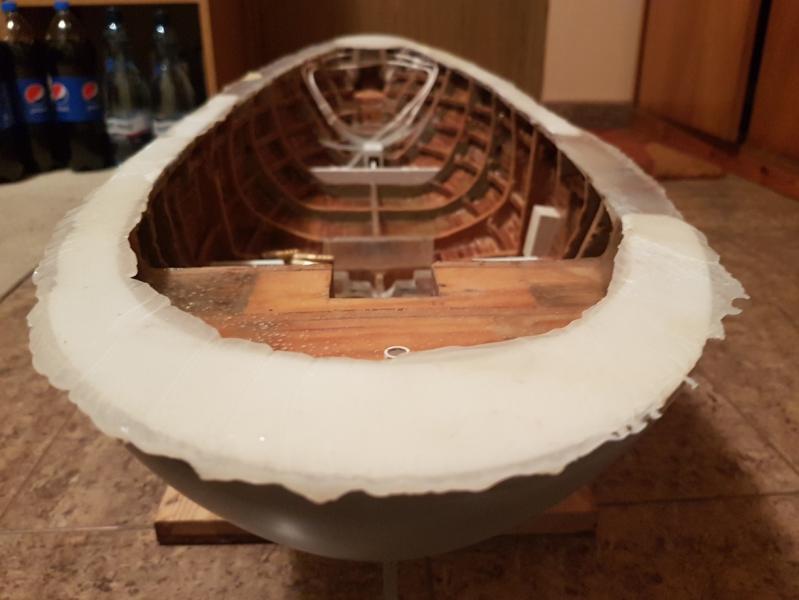

Dzięki dobrym radom kolegów z forum wymieszałem żywicę z aerosilem i powstała cudowna, niecieknąca masa. Tą masę nałożyłem na krawędzie pokładu, przyłożyłem sklejkę, obciążyłem, aby uzyskać profil wklęsły i operacja poziomowania pokładu została zwieńczona sukcesem.

Teraz pozostaje obcięcie nadmiaru żywicy.





W międzyczasie przygotowania do wykonania stępek przechyłowych. Ciągle w fazie ustawiania do prawidłowego nacięcia rowków w burtach, aby w nie wsunąć stępki.

Zastanawiam się z czego je wykonać. Czy PCV po wklejeniu nie będzie mi pękało jak rurki? Czy może w związku z tym lepiej z aluminium grubości 1 mm. Hm.....

Opublikowano

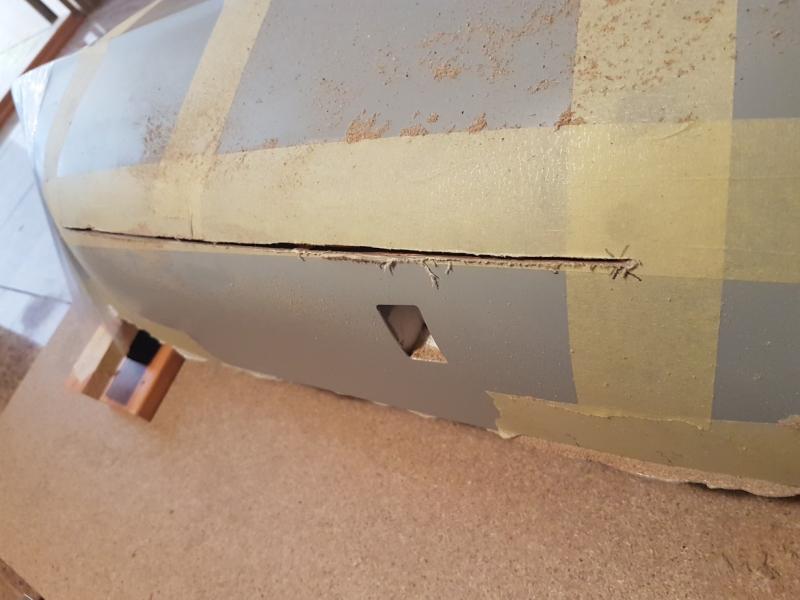

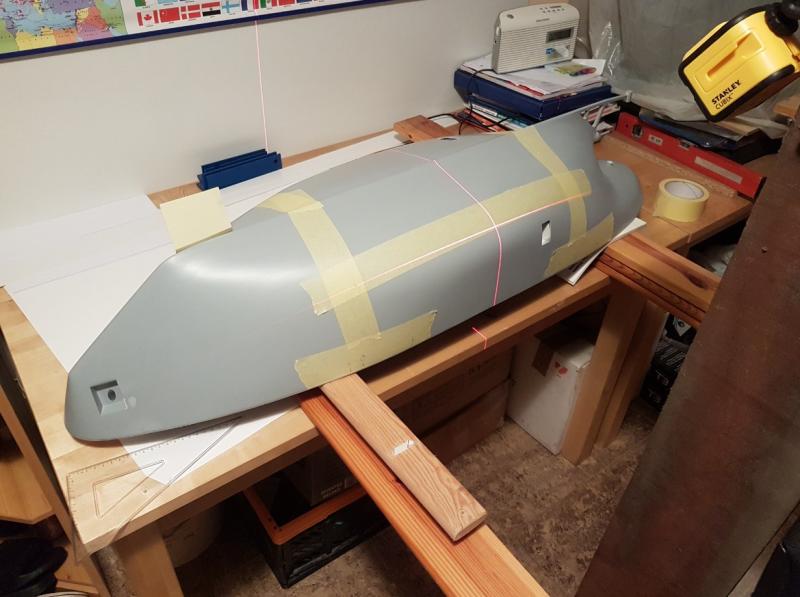

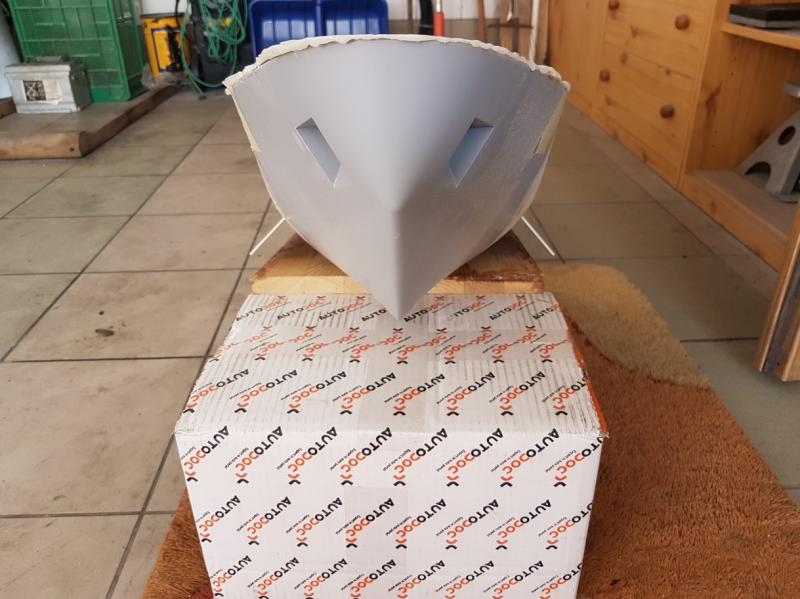

W końcu po wielu dniach przygotowań mogłem rozpocząć wykonanie stępek przechyłowych.

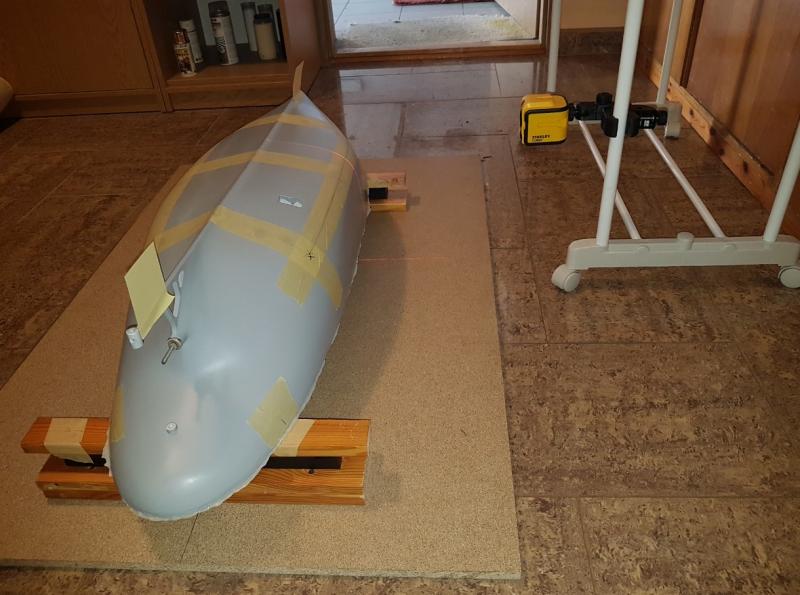

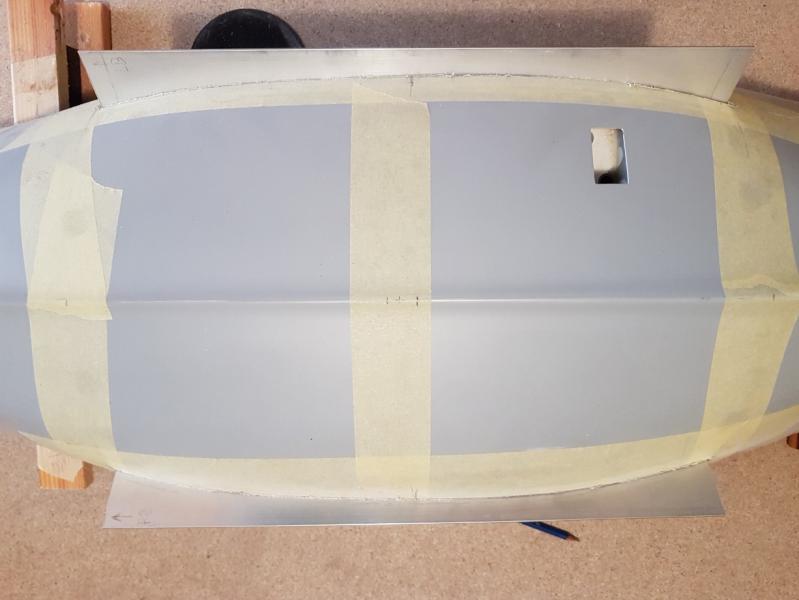

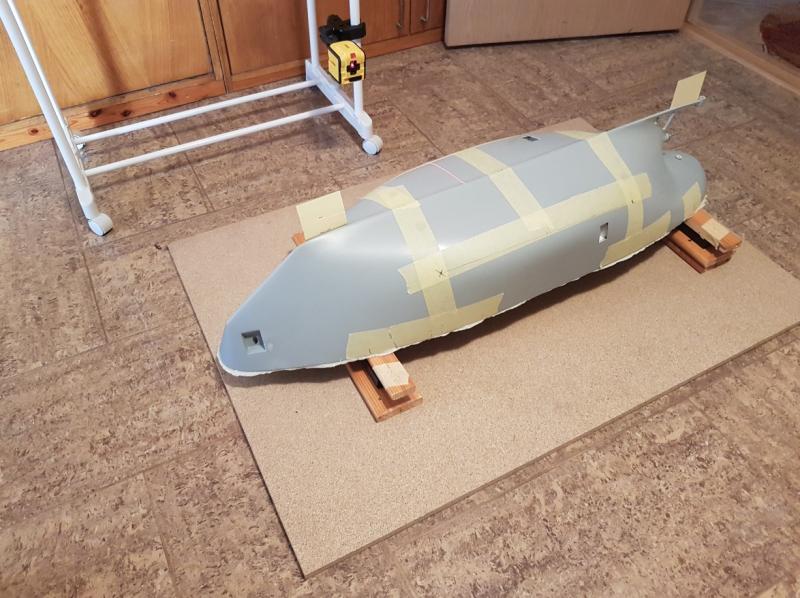

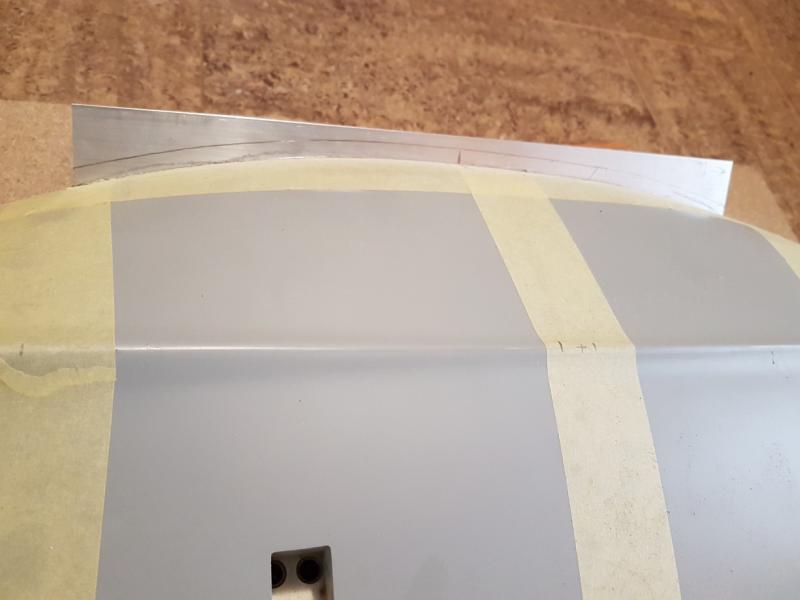

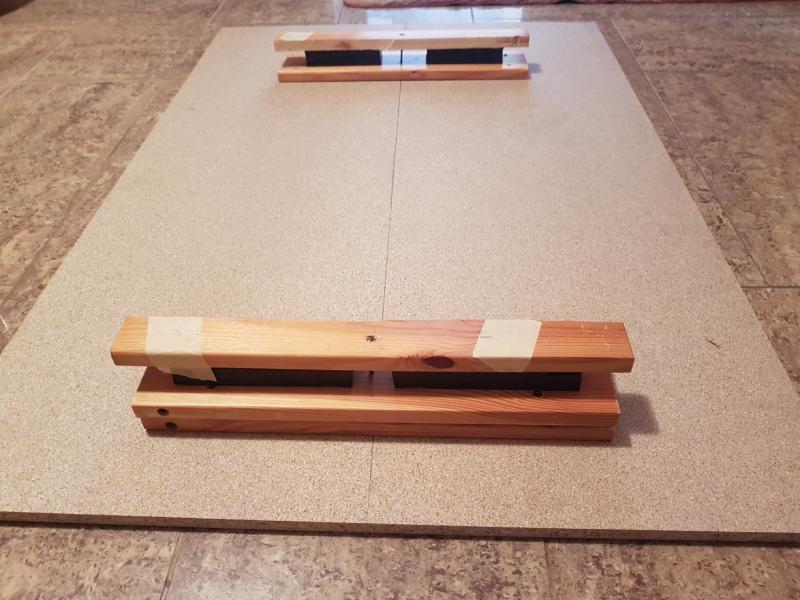

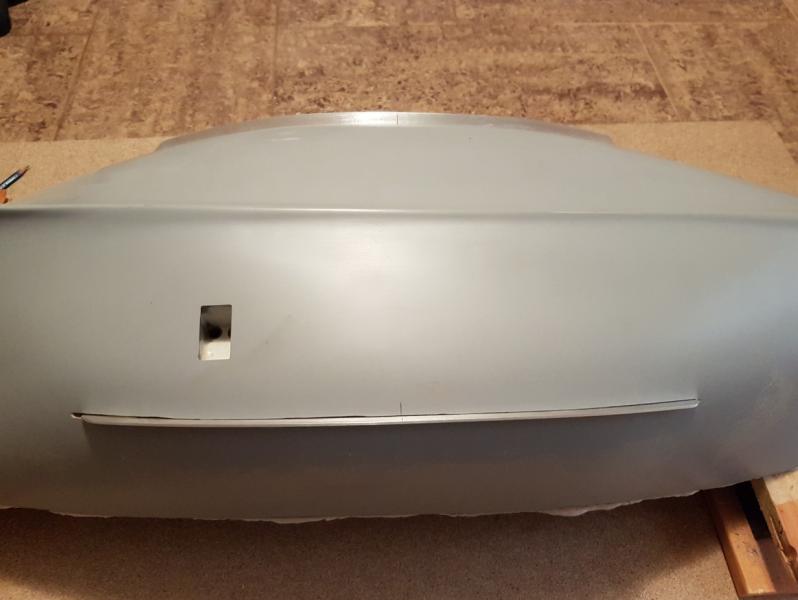

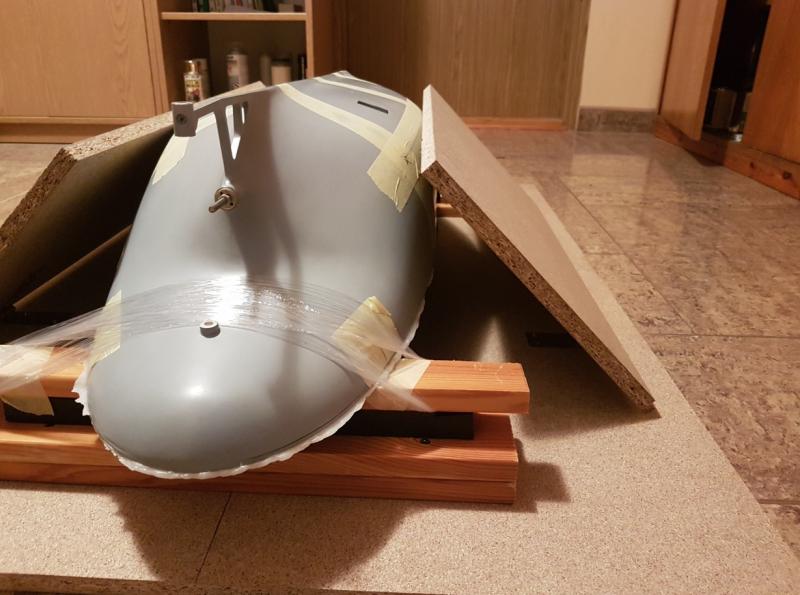

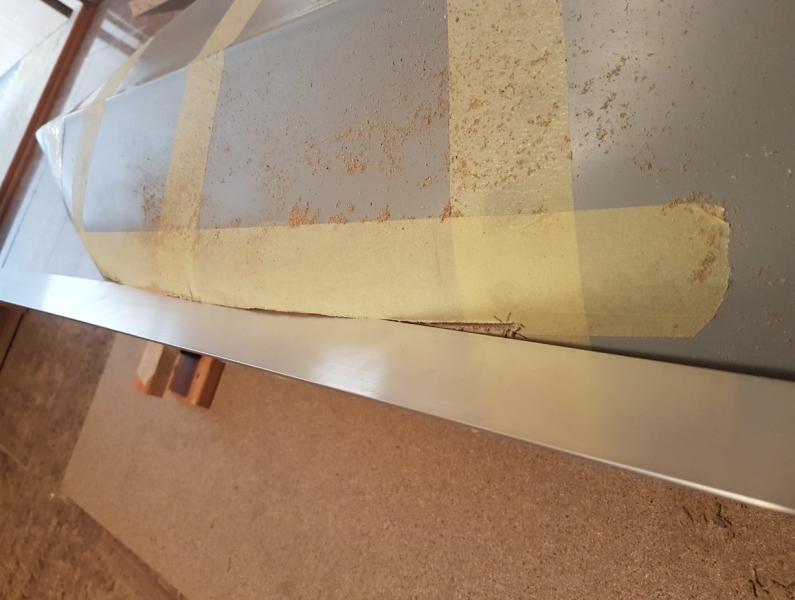

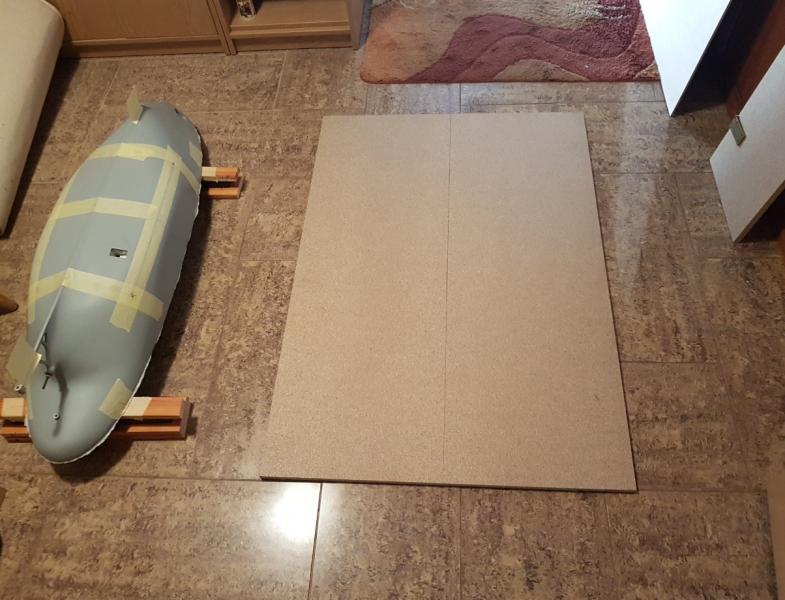

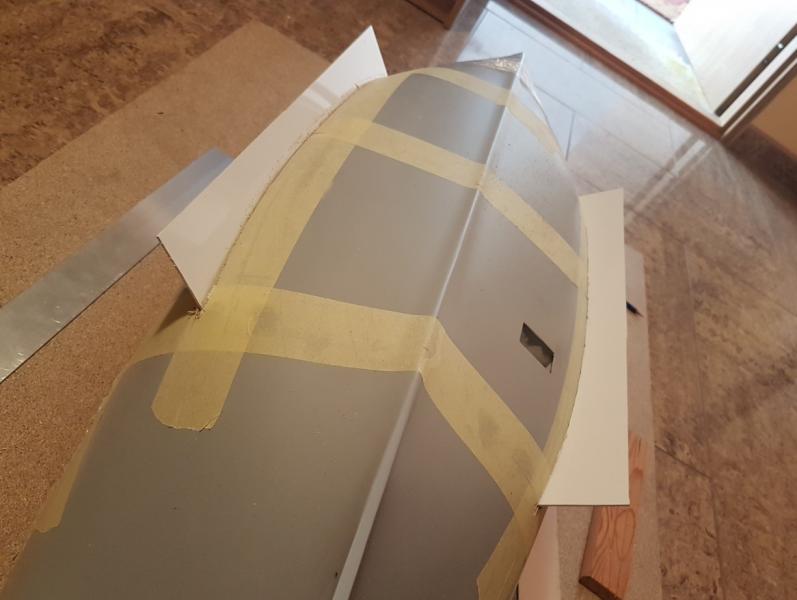

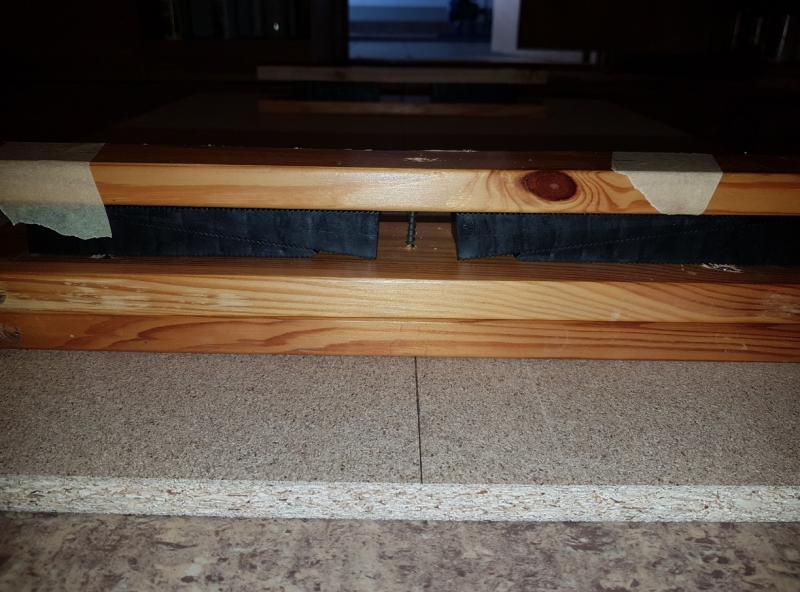

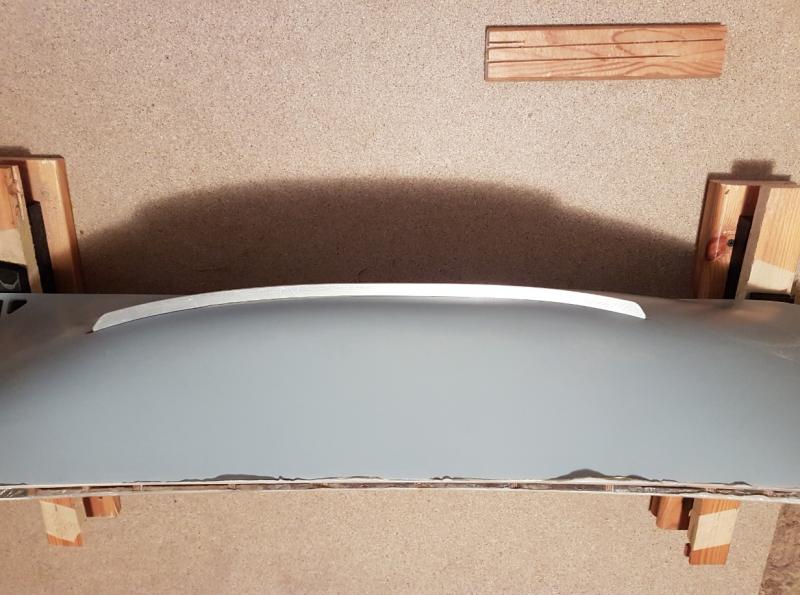

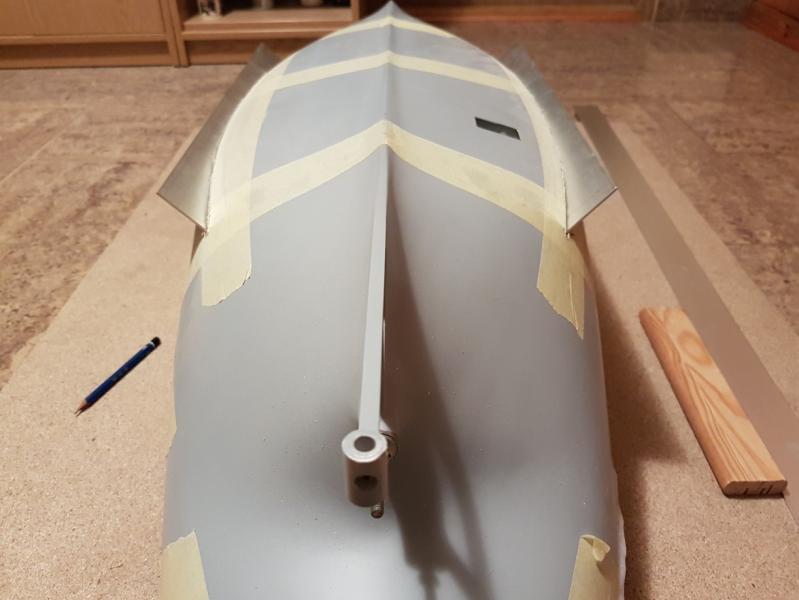

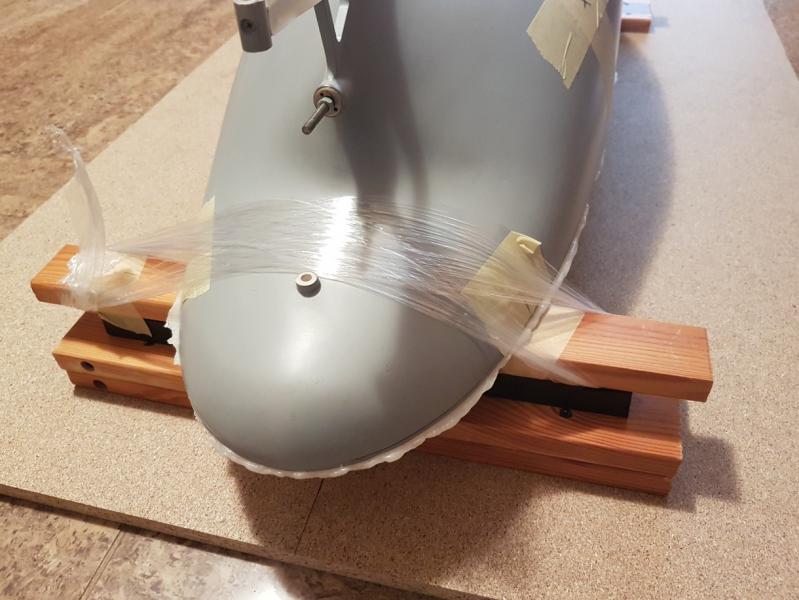

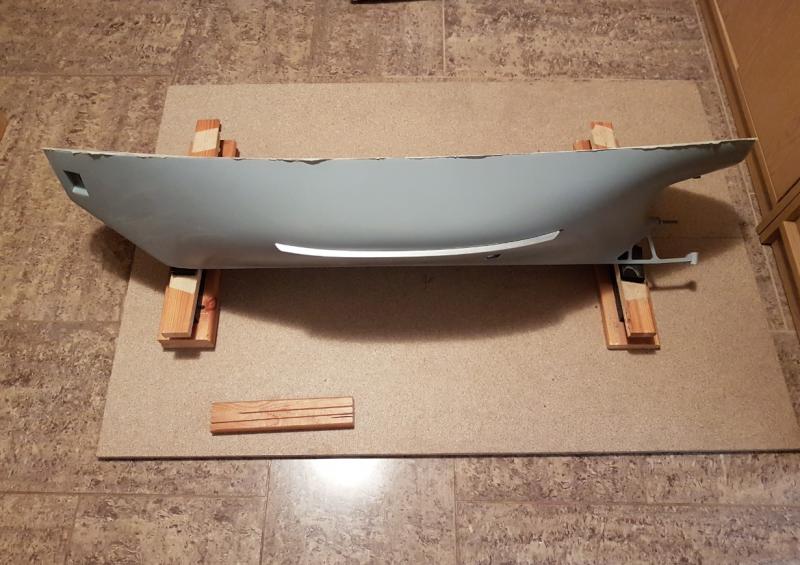

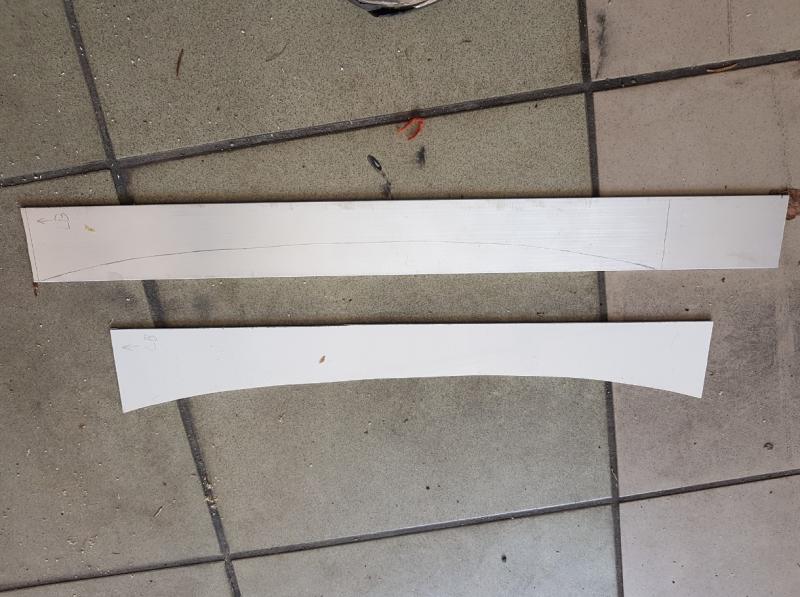

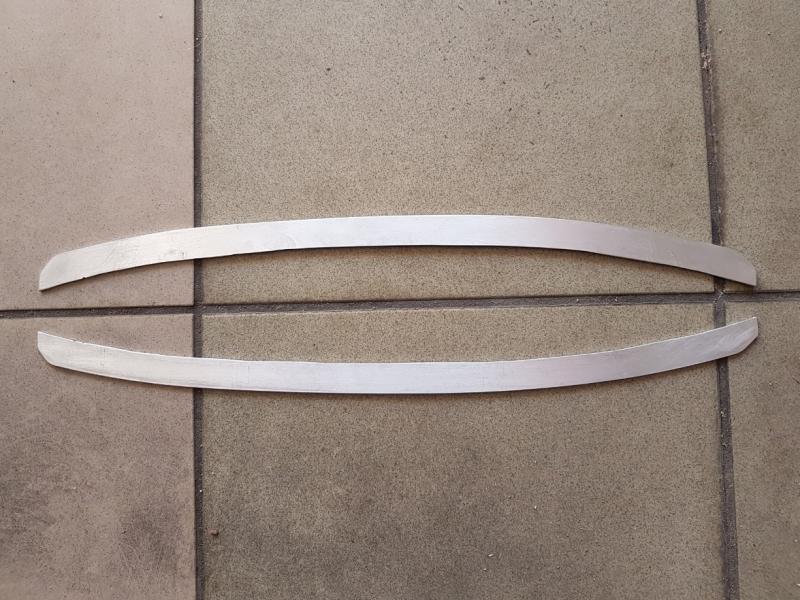

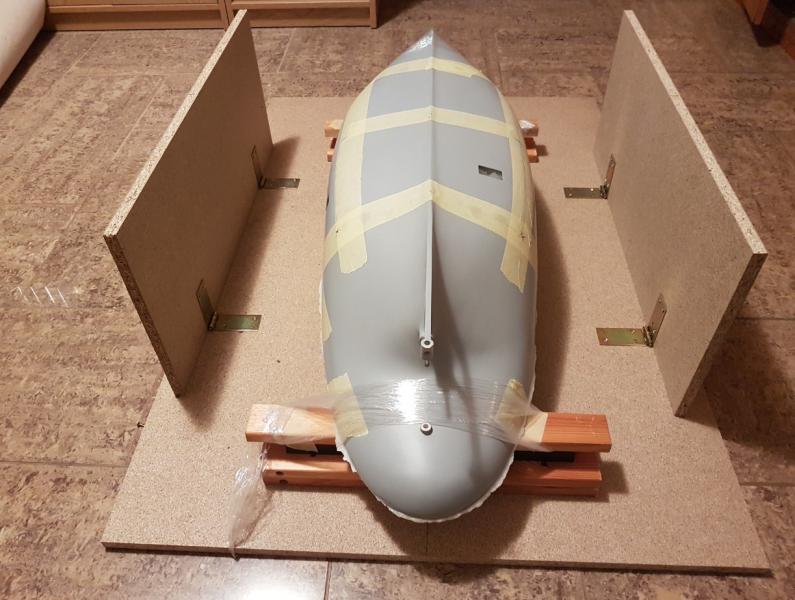

Najpierw wykonałem podstawę opartą na klinach, aby właściwie ustawić wysokość dziobu i rufy. Pomogło to w równym nacięcu poszycia. Potem szablon z PCV oraz właściwy profil z aluminium 2 mm.

Teraz pozostaje wkleić obie strony.

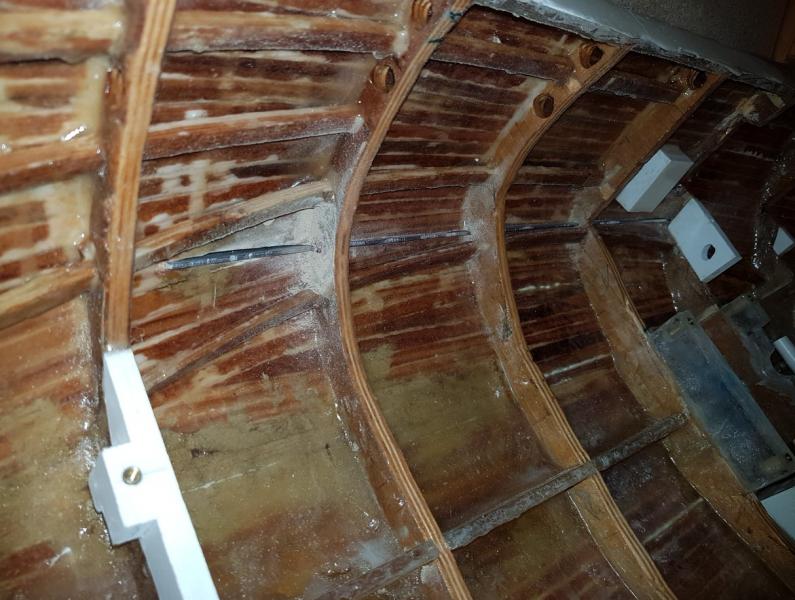

a tak wygląda od środka













  • Lubię to 1
Opublikowano

aż mi się gorąco zrobiło jak przeciąłeś kadłub  :blink:

nie można było wyciąć tych stępek z alu zostawiając takie wypusty

jak na żółto zaznaczyłem i w kadłubie tylko wywiertać otwory i wsunąć ?








Opublikowano

Można było, ale tak jak zrobiłem wydało mi się i łatwiej i solidniej.

Przecięte jest poszycie. Wręgi zostały w większości nietknięte.

Samo dopasowanie takiego profilu nie byłoby dla mnie łatwe. A przy grubości 2 mm robić jeszcze wypusty, hm....

Opublikowano

czy łatwiej to nie wiem, ja zamiast lasera użyłbym cyrkla. a czy teraz aluminium nie będzie reagowało na zmiany temperatury powietrza i wody ? tam wzdłuż mogą powstawać ciągle pęknięcia i przecieki. oby to nie był titanic  B)

Opublikowano

Żywica znakomicie zrekompensuje zmianę długości wstawki aluminiowej. Bez obaw - najpierw będą próby na płytkich akwenach pod pełną kontrolą.

Opublikowano

Darku,

jeżeli jeszcze nie wkleiłeś tych elementów w szczeliny, rozważ ponowne wykonanie ich z dobrej sklejki wodoodpornej, może nawet sklejonych kilku warstw np. 1  mm do odpowiedniej grubości stępki. Prawie na pewno sklejka będzie wodooporna jezeli spoina pomiędzy warstwami będzie ciemnobrązowa. Na koniec cieniutki laminat epoksydowy, klejenie oczywiście też na epoksyd. Wtedy uzyskasz w miarę jednorodna konstrukcję poszycia modelu.



Klejenie z kilku warstw ułatwi uzyskanie prostej, bardziej odpornej na wyboczenia stepki.

Opublikowano

Już wkleiłem :D :D :D

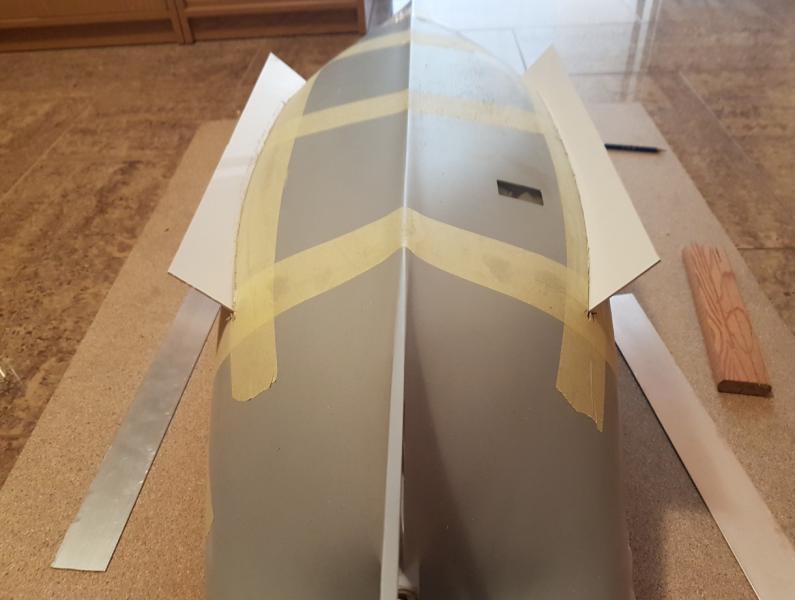

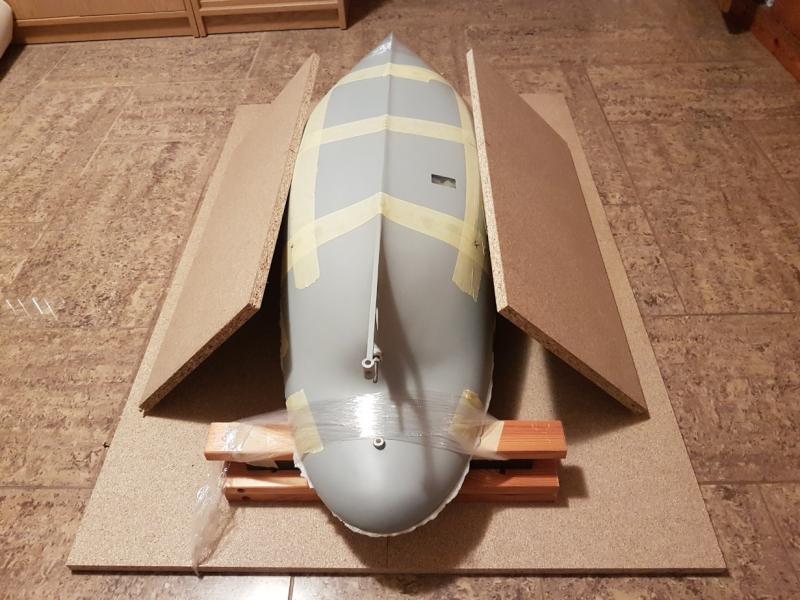

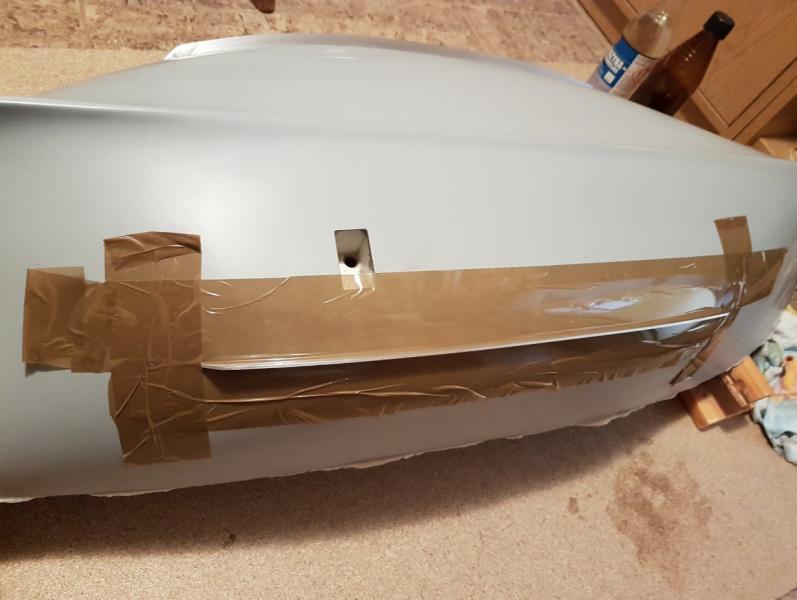

Wklejanie stępek przechyłowych:

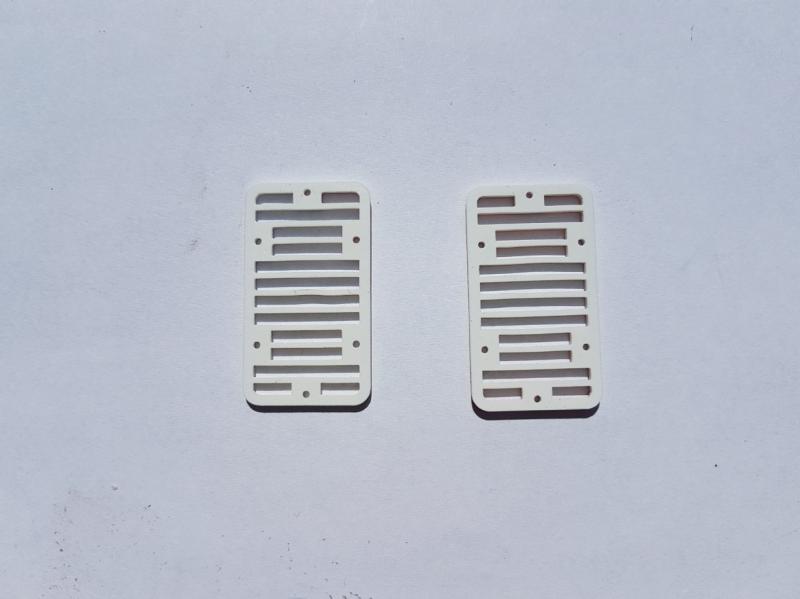

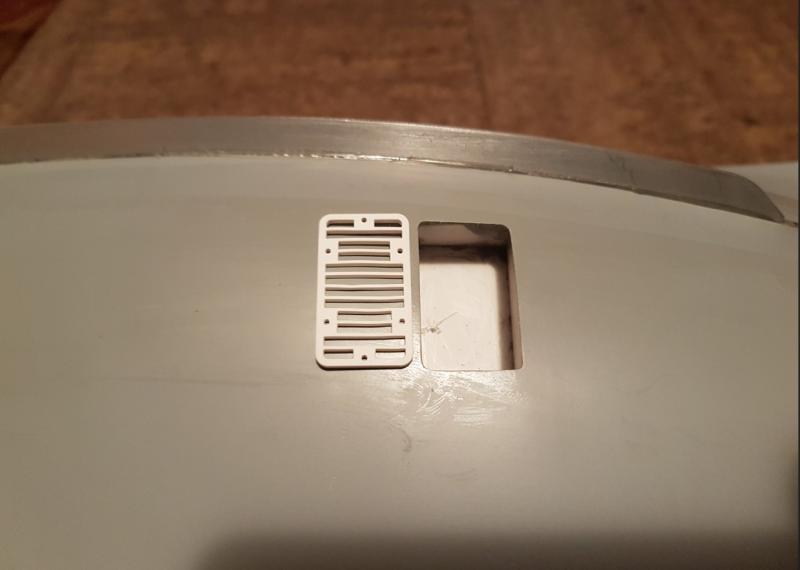

Pobliskiej drukarni 3D dzięki uprzejmości profesjonalistów, zostały wycięte laserem kraty kingstonów.





Zapewne jeszcze skorzystam z możliwości plotera.
