Holownik ATLAS 2 - budowa

[stema]

Przepraszam, ale holowniki to ja tylko widziałem na wodzie.

Jaki cel mają takie stępki przechyłowe?

[pawel4090]

Stefan    rozśmieszyłeś mnie, dziękuję...przepraszam, JADAR62, że tak wjechałem z butami...

[stema]

Stefan    rozśmieszyłeś mnie, dziękuję...przepraszam, JADAR62, że tak wjechałem z butami...

Znalazłem i przeczytałem sobie.

Trochę racji Paweł masz, ale żeby aż chichotać.

To całe to forum nie potrzebne?

[JADAR62]

Stępki przechyłowe działają jak tłumiki wychylenia bocznego w czasie złej pogody. Słowem poprawiają stateczność. Holowniki tego typu pływały również po całym Bałtyku.

[fordson]

Kraty kingstonów  bajka , w myślach już widziałem jak po nocach wypiłowywujesz je z jednego kawałka mosiądzu , a tu bach technika XXI wieku i są. Gratuluję takich sąsiadów , i co do możliwości technicznych , i co do uczynności.

Pozdrów Ich od nas.

[stema]

Stępki przechyłowe działają jak tłumiki wychylenia bocznego w czasie złej pogody. Słowem poprawiają stateczność. Holowniki tego typu pływały również po całym Bałtyku.

Tak, dzięki Darku, już sobie poczytałem.

Jako żeglarz i motorowodniak (trochę) inaczej patrzyłem na "urządzenia" przeciwdziałające żaglom lub trzymające ślizg na kursie.

Tu chodzi o jedno z utrapień na morzu, o "gibanie".

[JADAR62]

Kraty kingstonów  bajka , w myślach już widziałem jak po nocach wypiłowywujesz je z jednego kawałka mosiądzu , a tu bach technika XXI wieku i są. Gratuluję takich sąsiadów , i co do możliwości technicznych , i co do uczynności.

Pozdrów Ich od nas.

mi też się śniły, ale sobie o nich przypomniałem i wyszły super :D . Oczywiście pozdrowię, dziękuję.

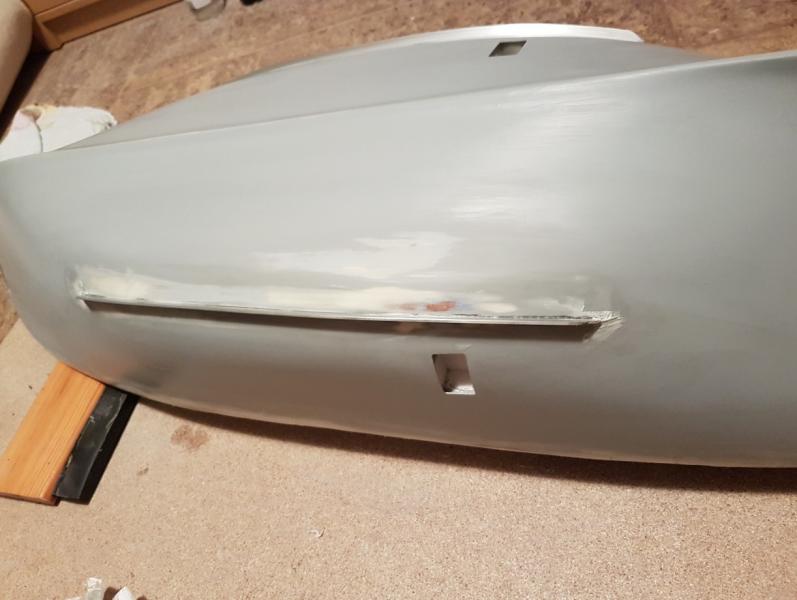

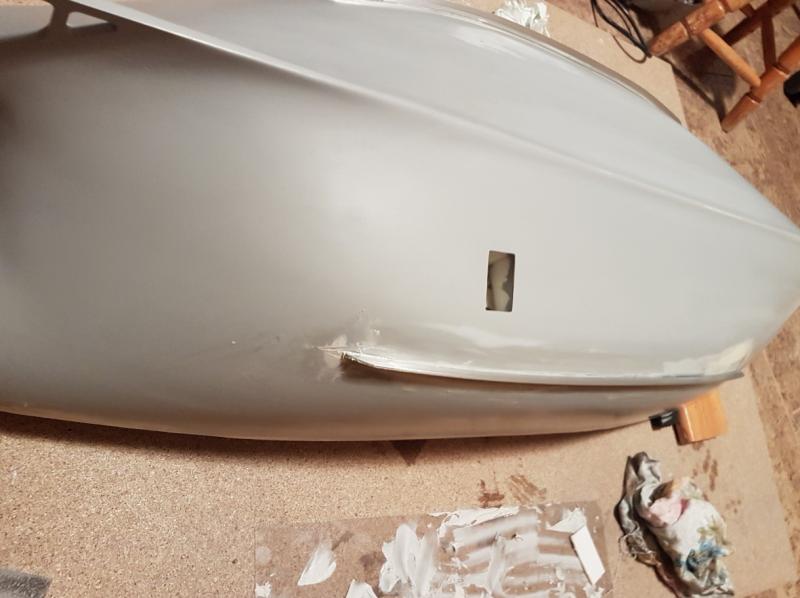

I szpachlowanie

[kaszalu]

Cięcie poszycia na taką skalę jak dla mnie trochę ryzykowne, ale jak dobrze wklejone na żywicę to nie powinno przeciekać i osłabiać kadłuba ...

Ale jak to się mówi - kto nie ryzykuje, ten kawioru szampanem nie popija !!!

Dobrze zalaminuj od środka !!

Trzymam kciuki !!

[sebka34]

Panowie Dariusz nie jest laikiem w tej dziedzinie. Relacja z budowy Atlas 2 jest wyśmienita czystą porządaną modelarską pracą. Więc i te stępki przechyłowe będą wykonane książkowo.

[JADAR62]

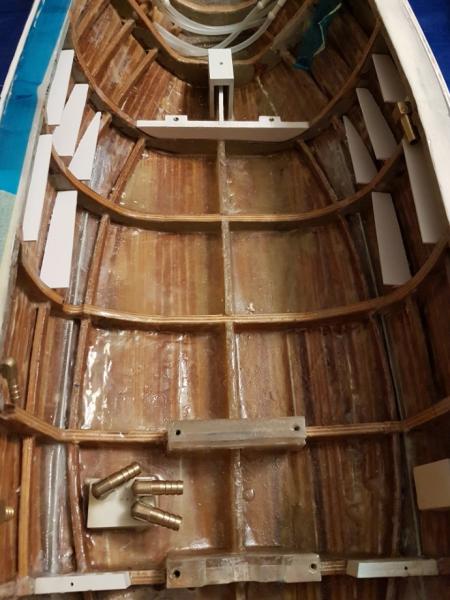

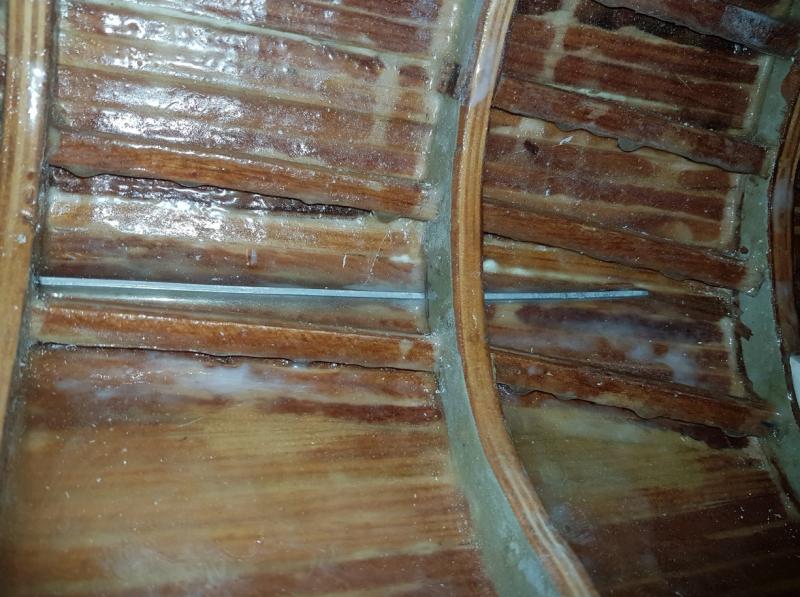

Tak są wklejone od środka:

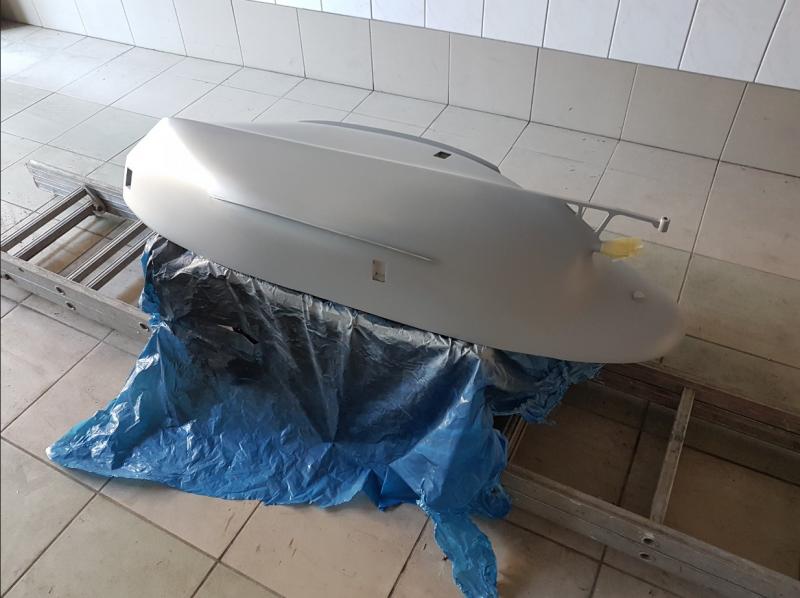

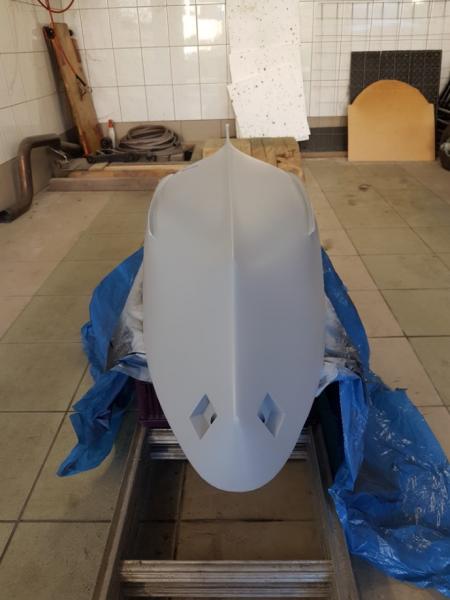

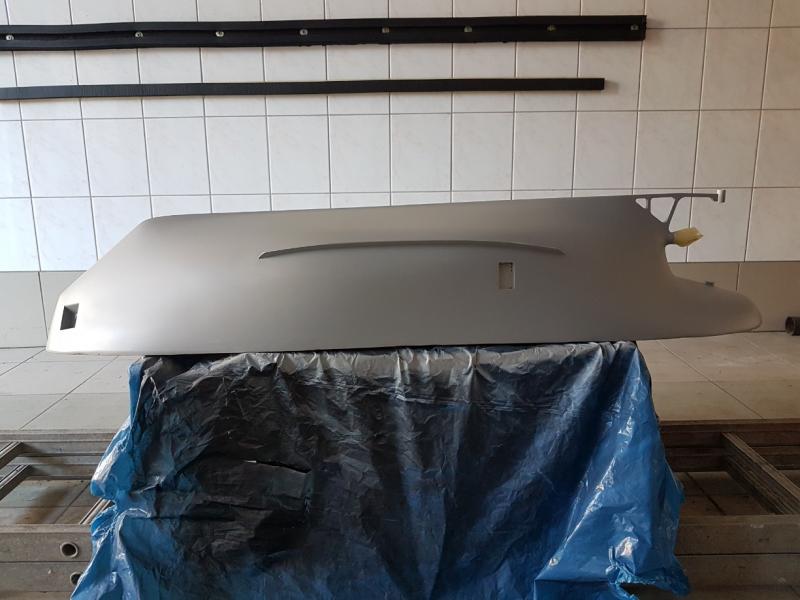

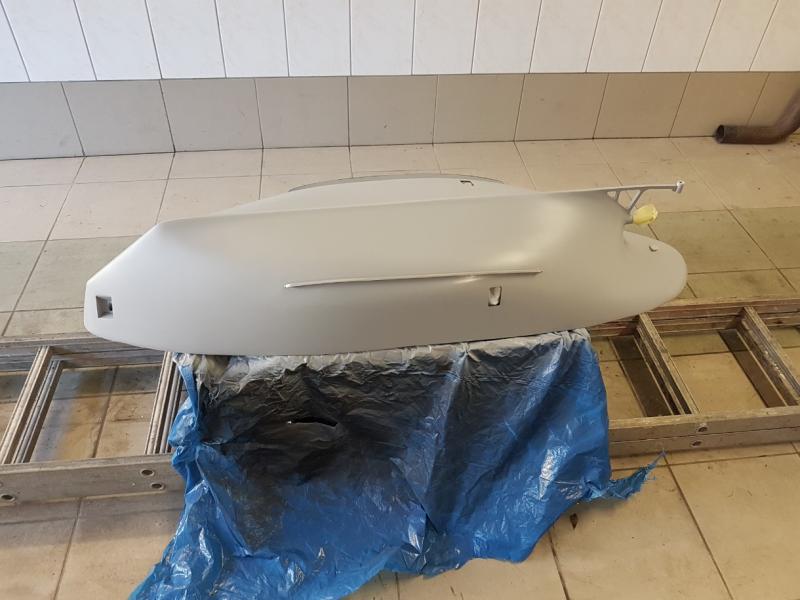

i kolejne szpachlowanie i podkład, szpachlowanie i podkład i aż do uzyskania oczekiwanego efektu:





Sebastian - dzięki za dobre słowa, trochę modeli zbudowałem, ale to mój pierwszy pływający będzie . Kiedyś trzeba było w końcu dokończyć model. :D

[kaszalu]

Sebastian - w to nie wątpiłem nawet przez chwilę obserwując tą relację - ale tak sobie tylko gadam !!

Mniej doświadczonym modelarzom jednak bym na początku kariery nie polecał takich manewrów !

[JADAR62]

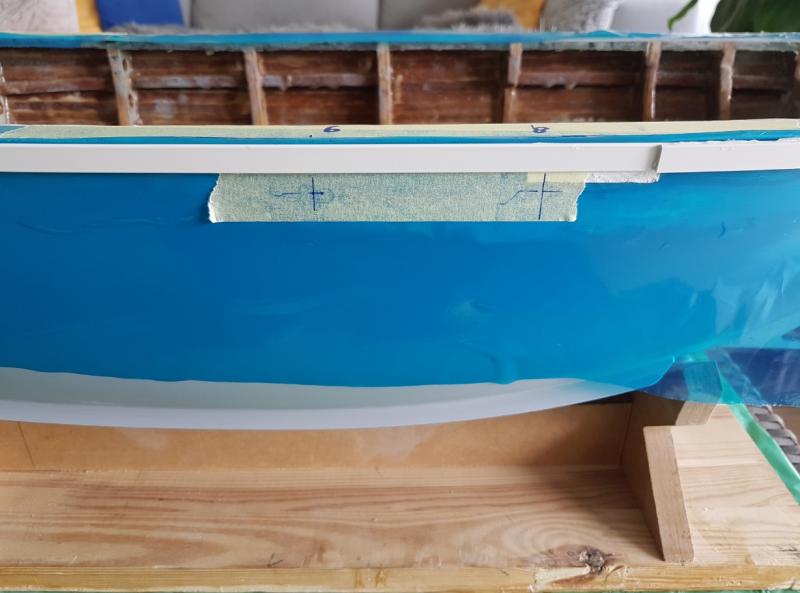

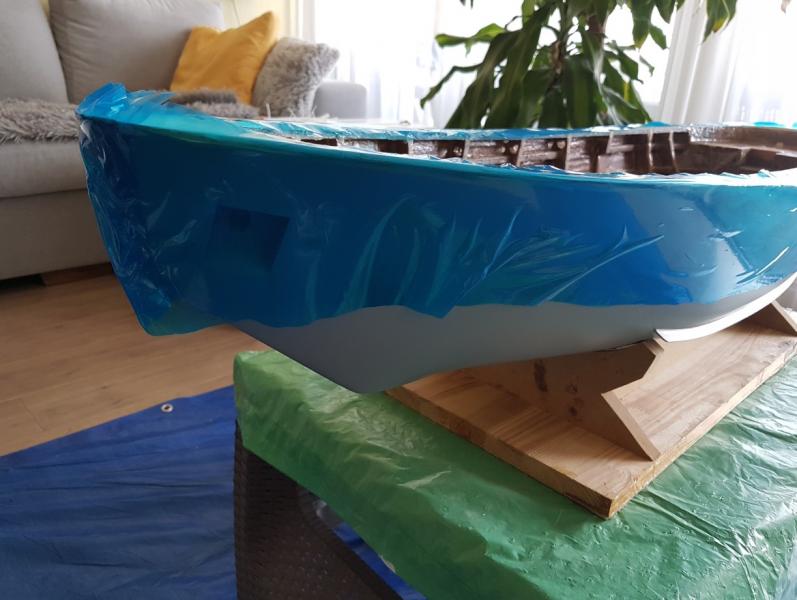

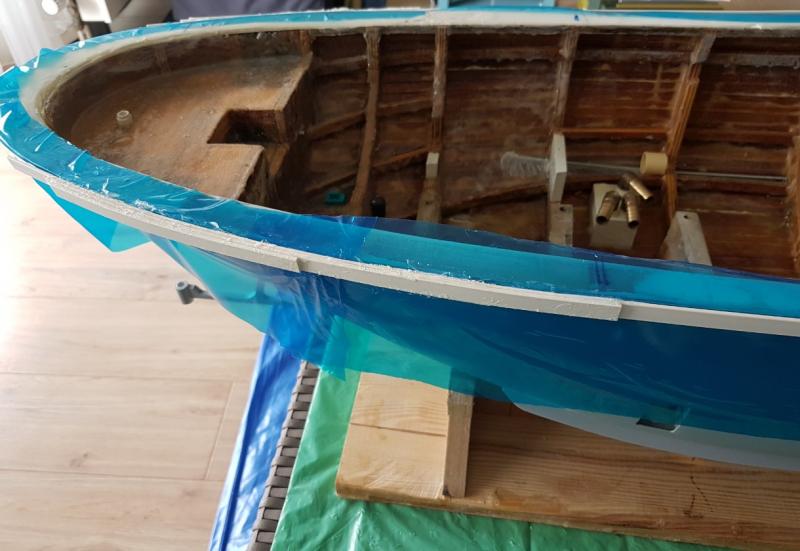

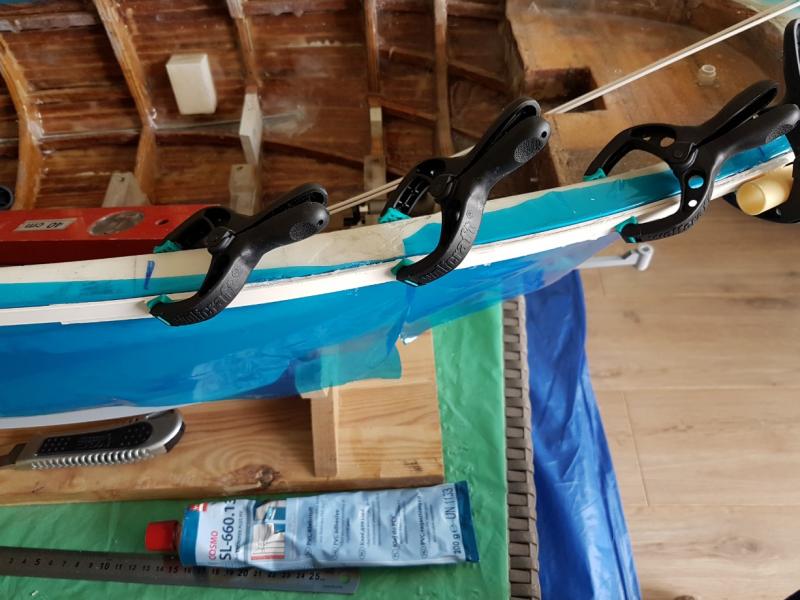

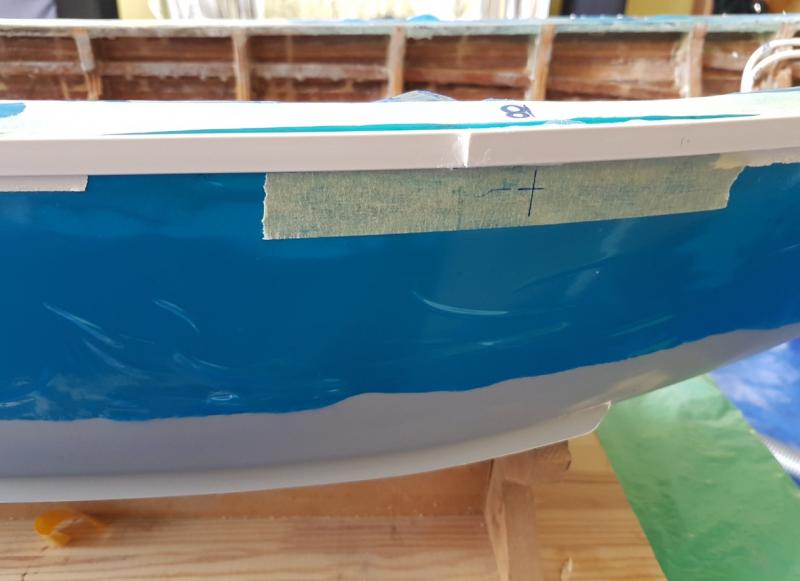

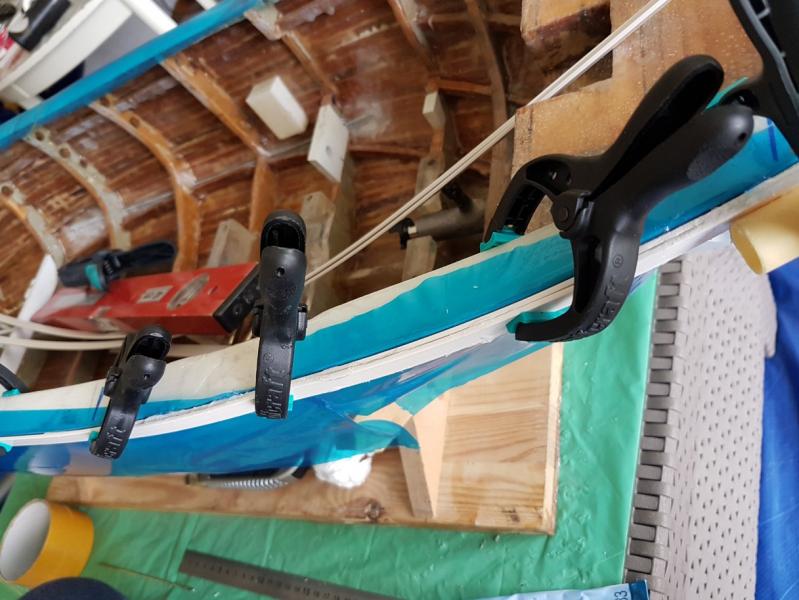

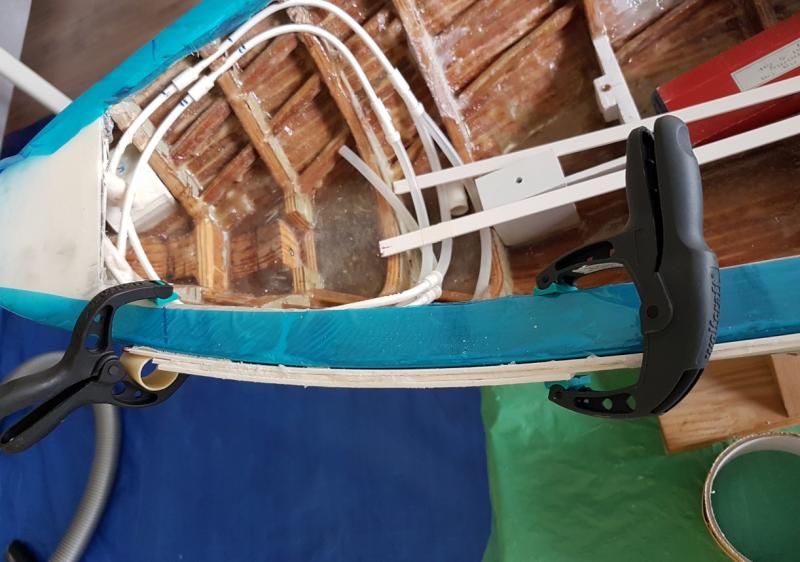

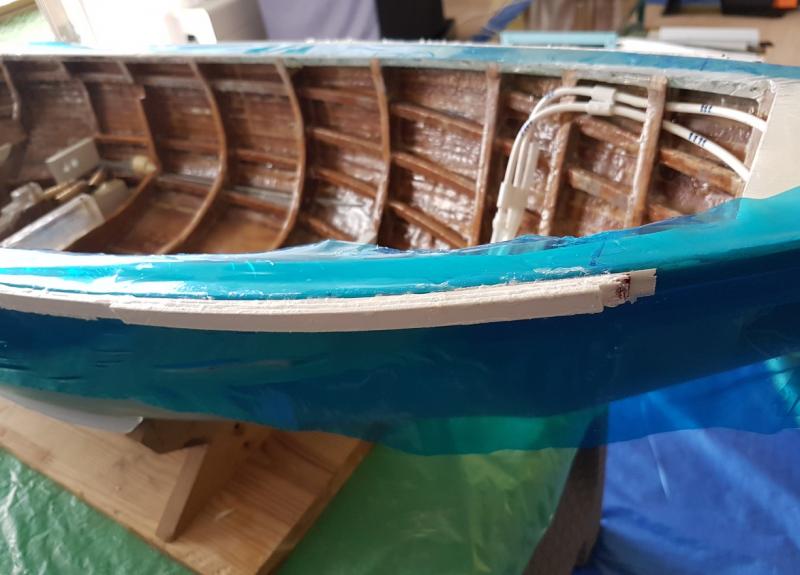

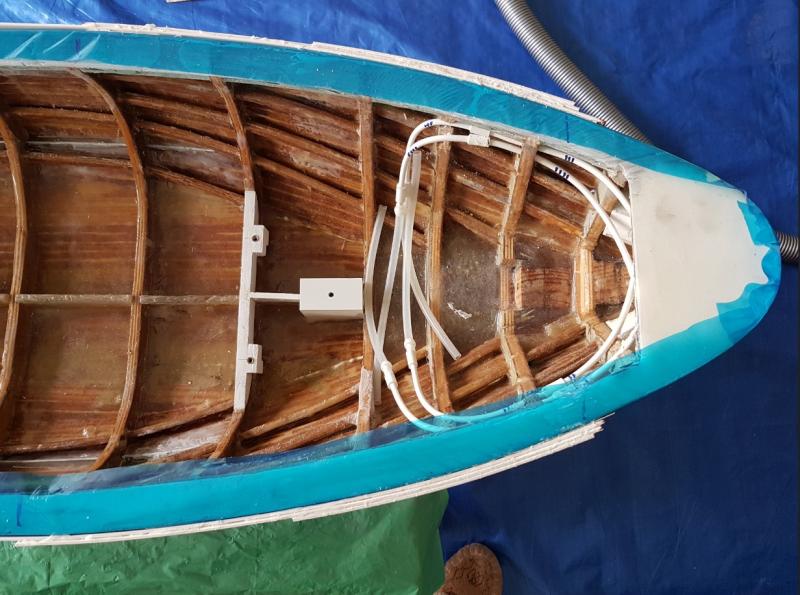

Przygotowania do wykonania podstawy pod odbojnicę burtową.

To jest tylko wstępne przygotowanie. Właściwe będzie po zamocowaniu pokładu.

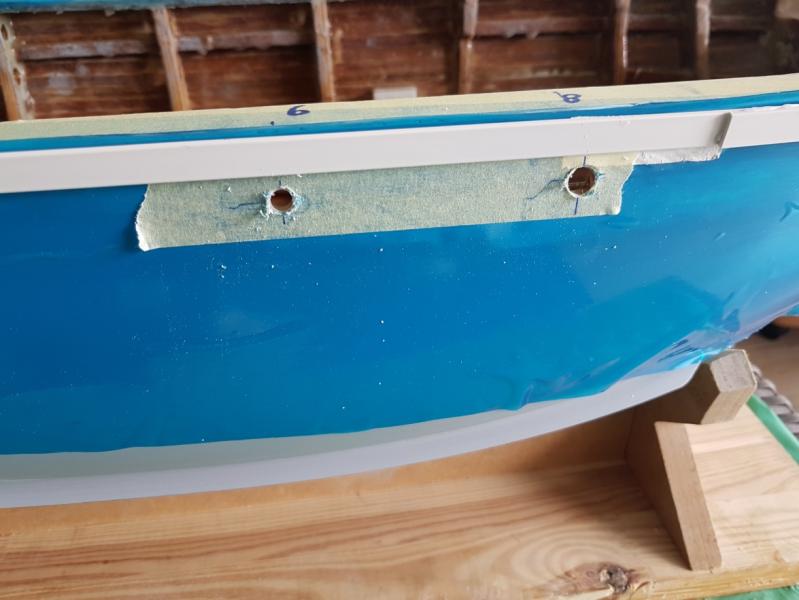

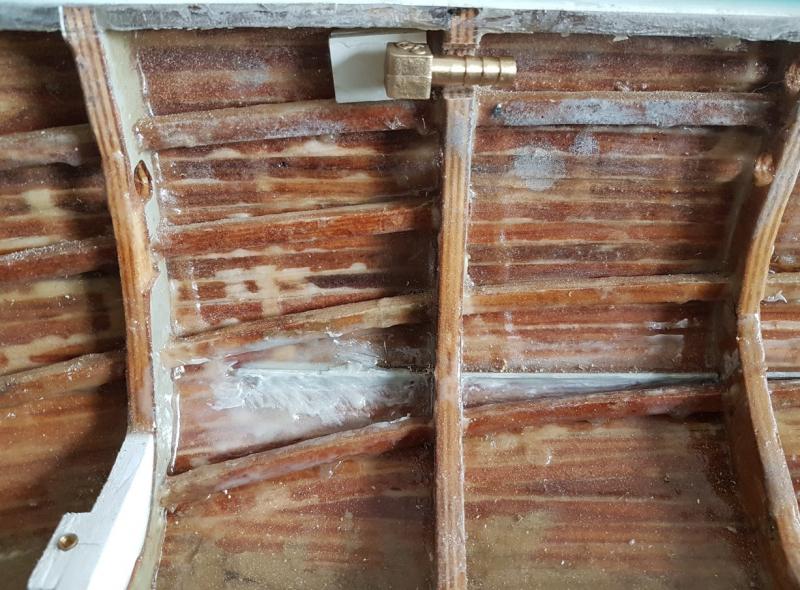

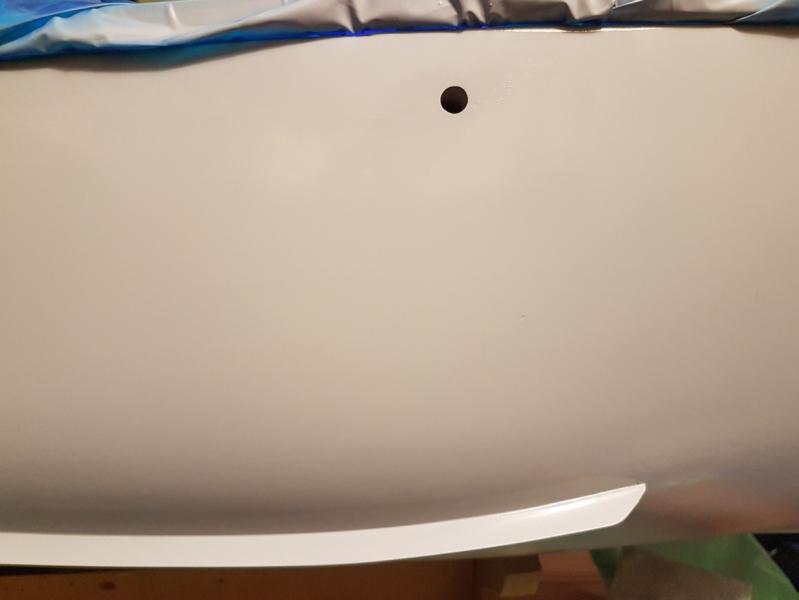

Wykonanie otworów burtowych dla odlotów symulacji chłodzenia:

[JADAR62]

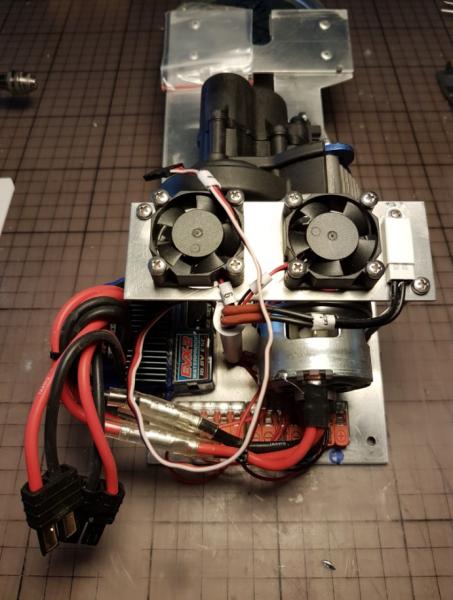

Włącznik termiczny zamontowany. Będzie on załączał wszystkie wentylatorki nadmuchowe i dmuchawy wyciągowe dla przewietrzania i chłodzenia wnętrza. Załączanie przy 35°C.

[fordson]

Przy obecnych upałach, to i na postoju mogą się włączyć

Dla nie mających styczności z takimi elementami , to ten biały prostokąt po prawej od wiatraków.

Ładna czysta robota . . .

[JADAR62]

To prawda. Powiem szczerze, że nie odważyłbym, się w takim słońcu pływać. Jednak model będzie w większości z tworzywa. Mają ideą, było aby nie dopuścić do zbyt dużego wzrostu temperatury pod pokładem i ingerować w jej obniżenie w miarę wcześnie. Ilość odbiorów będzie jednak dość duża.

[JADAR62]

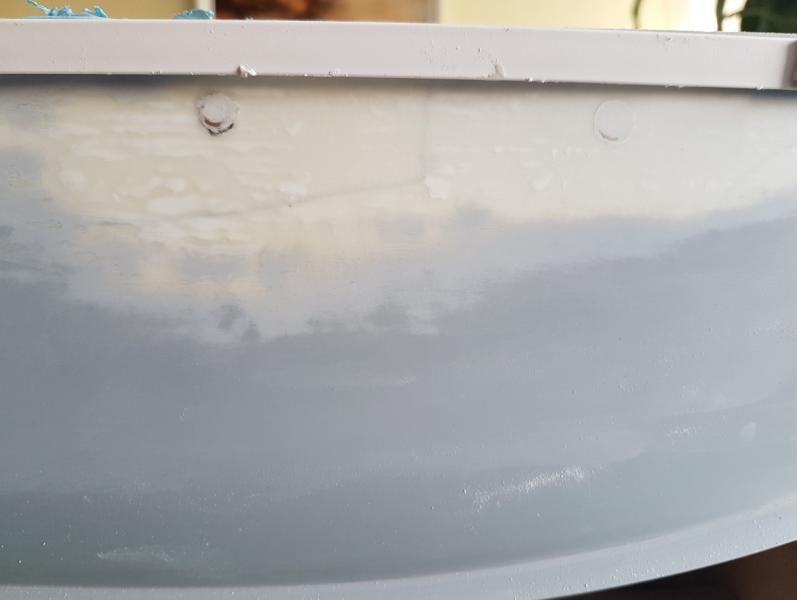

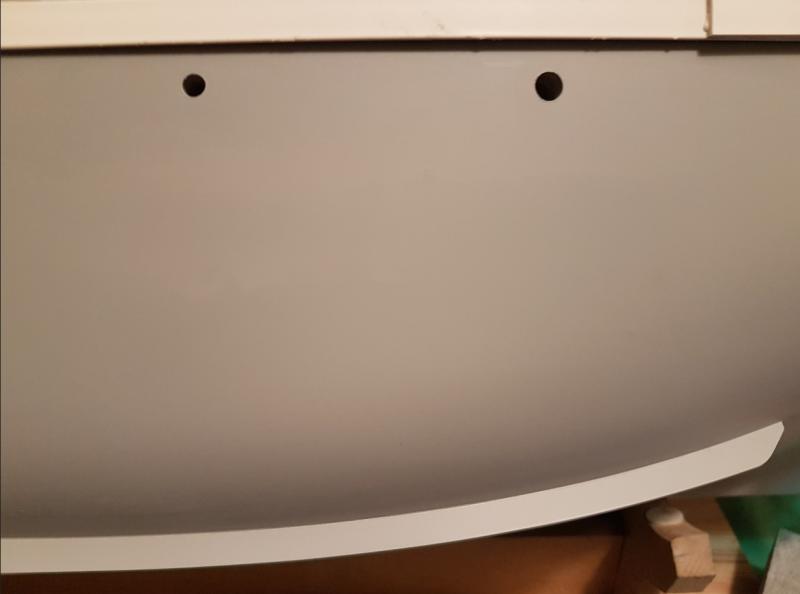

Odloty burtowe:



Prawa burta



Lewa burta

[JADAR62]

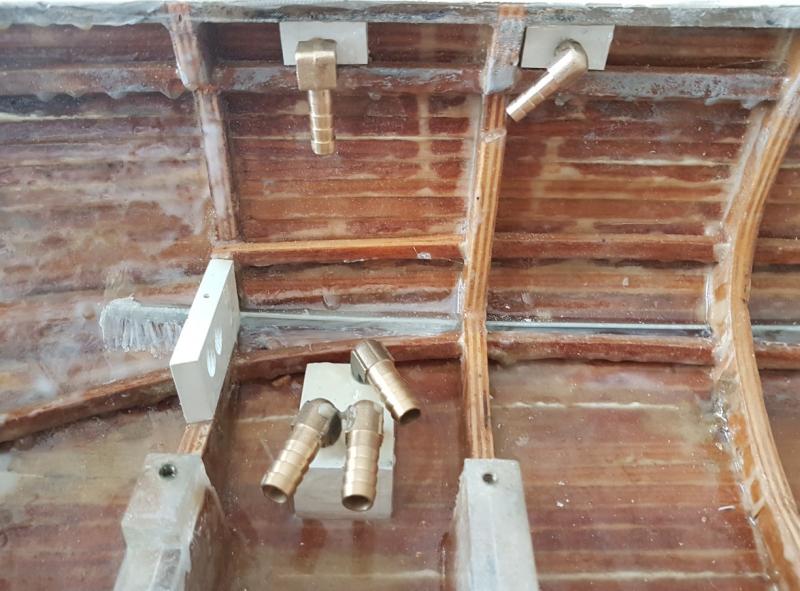

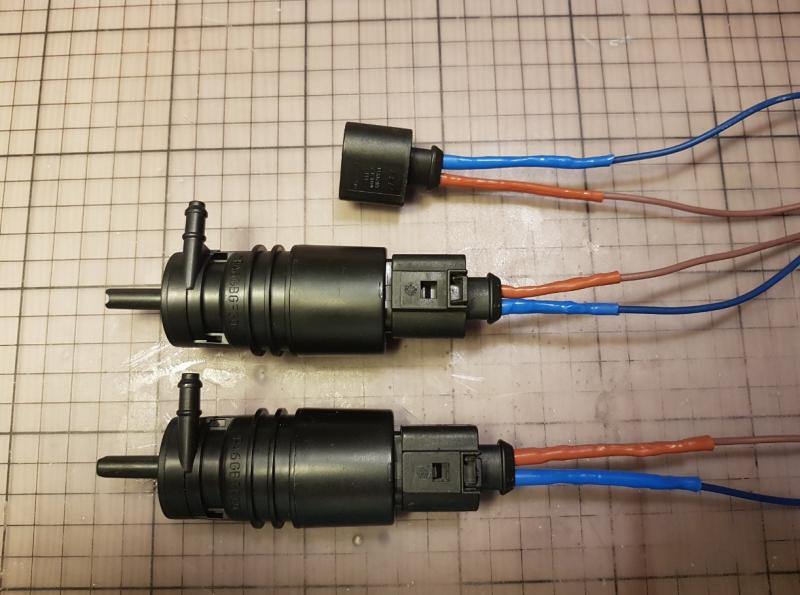

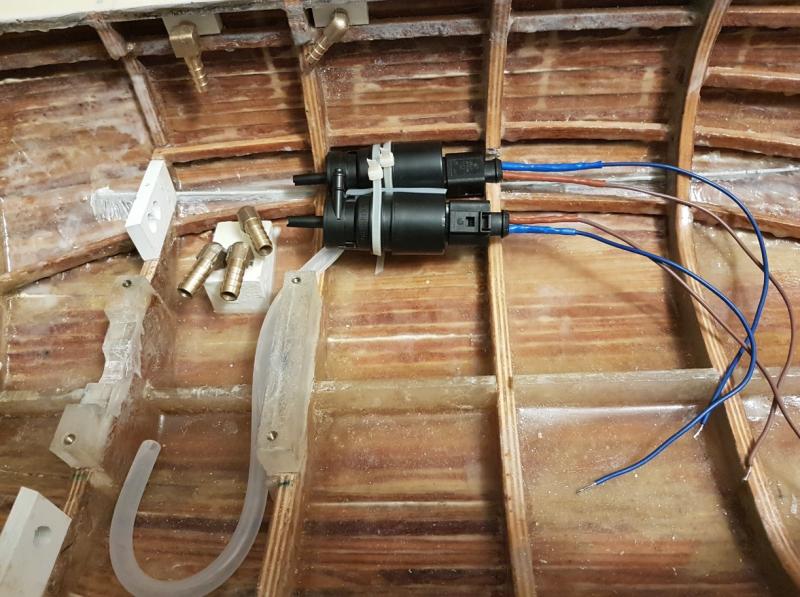

Pompki dostały oryginalne wtyczki:

tyle, że wciąż jednej pompki brakuje



i przymiarka ostateczna w miejscu docelowym:

[JADAR62]

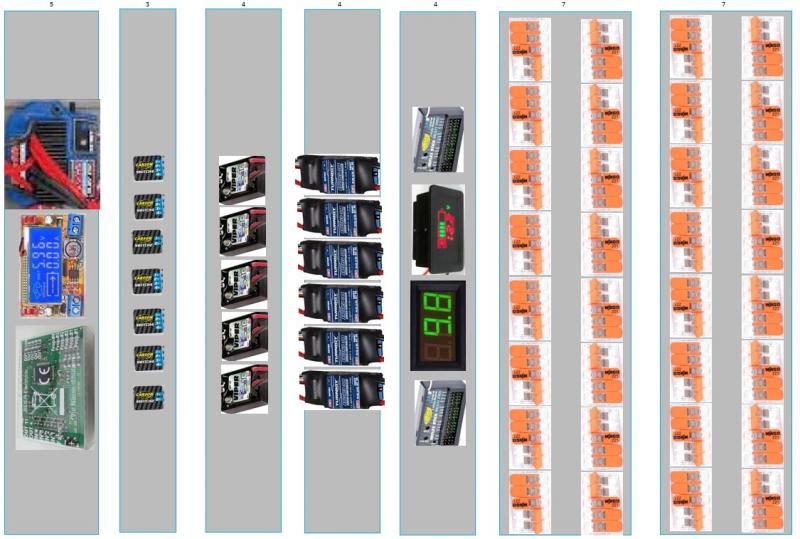

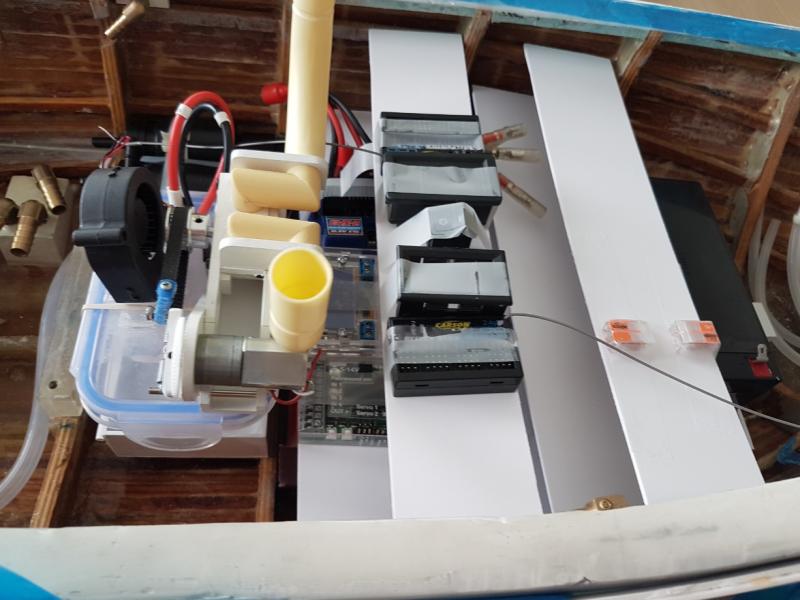

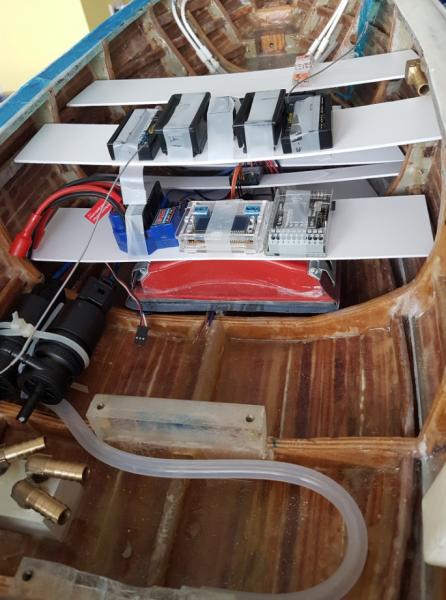

Planowane rozmieszczenie elementów kontroli i sterowania:



panel 1 - regulator EVX-2 dla wytwornicy dymu, przetwornik DC-DC do zasilania led w reflektorach, moduł dźwięku

panel 2 - carson 4ch 5x i 2ch 1x - oświetlenie

panel 3 - regulator Viper micro marine 20A 5x - silniki

panel 4 - regulator Turnigy 30A 6x - silniki

panel 5 - odbiornik 8ch 2x, wskaźnik naładowania baterii i temperatury

panel 6 - kostki przyłączeniowe - 2x lub 3x

[Scherlock]

JADAR62 można poprosić dokładne zdjęcie miejsca z którego pompka do chłodzenia pobiera wodę? (chodzi mi o wygląd z zewnątrz kadłuba )oraz krótki opis widzę że u Ciebie bardzo dobrze się to sprawuję i chciałbym podpatrzyć Twój patent :)Jeżeli nie masz nic przeciwko oczywiście

Będę bardzo wdzięczny





pozdrawiam !

[JADAR62]

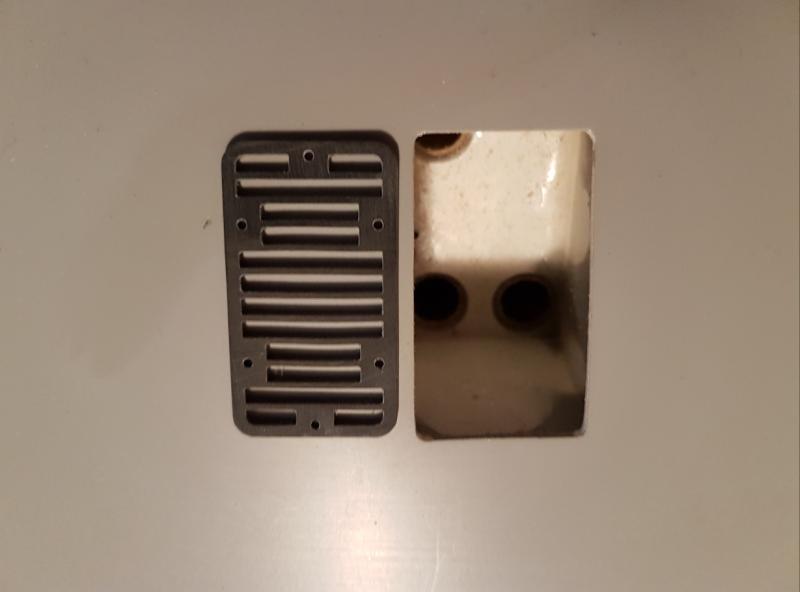

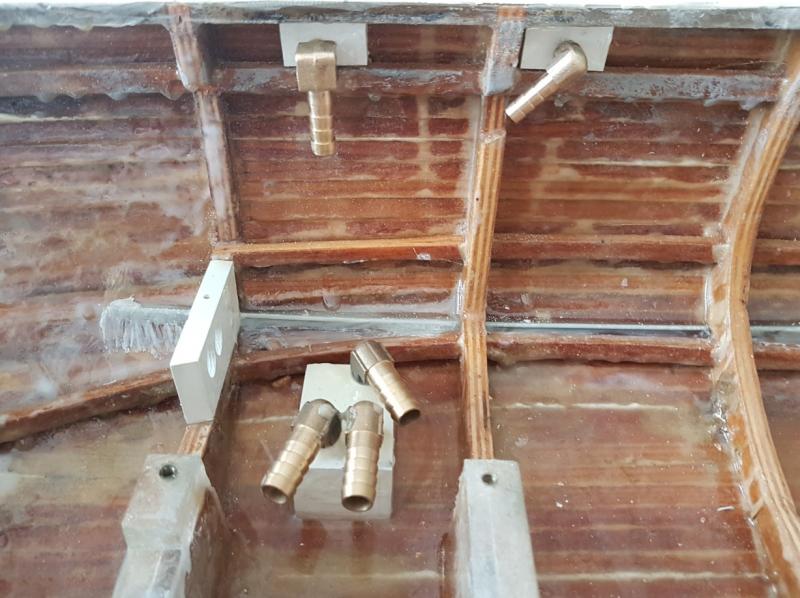

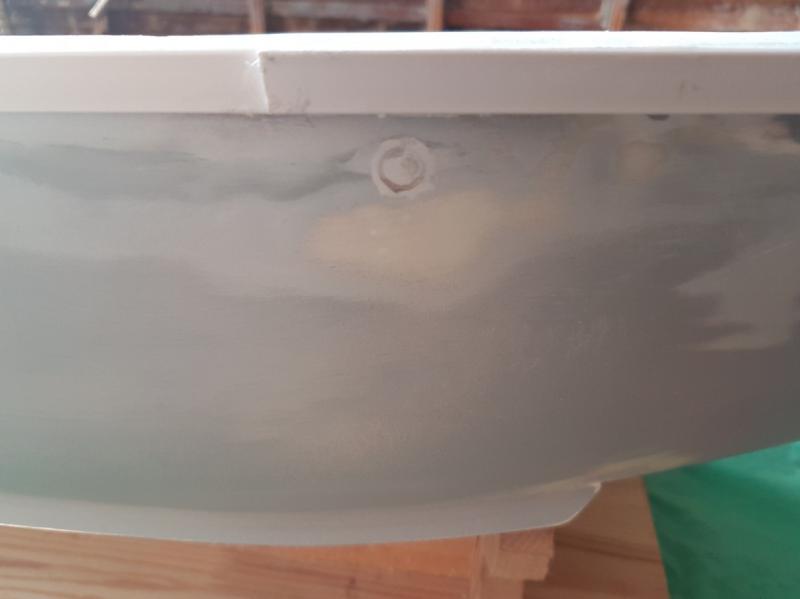

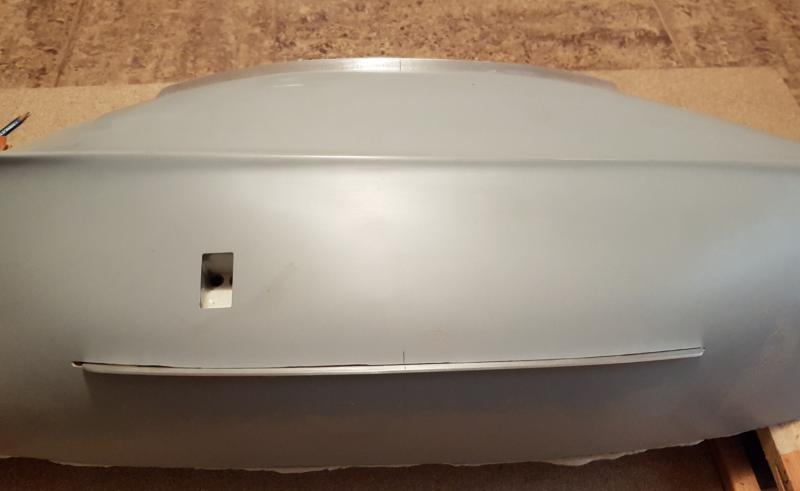

W widoku z zewnątrz i wewnątrz.

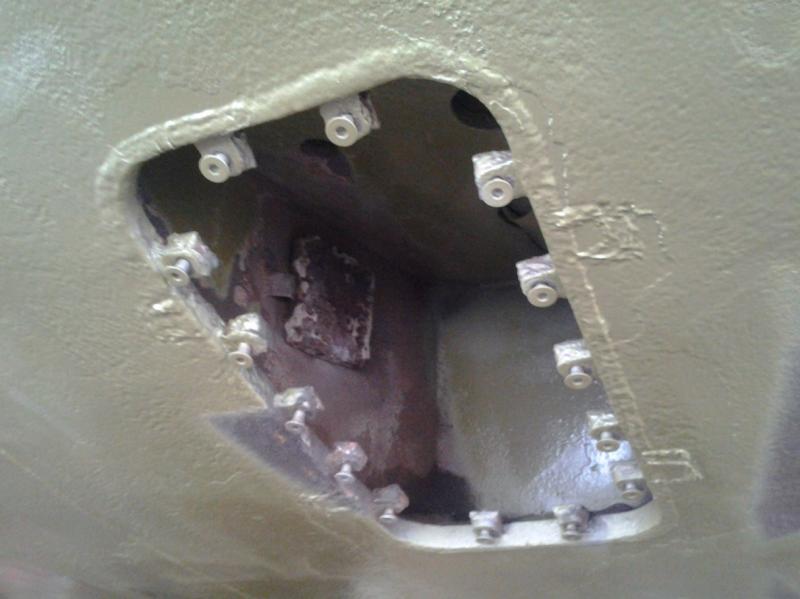

i rozwiązanie w prawdziwym holowniku:



Powodzenia w konstruowaniu chłodzenia.

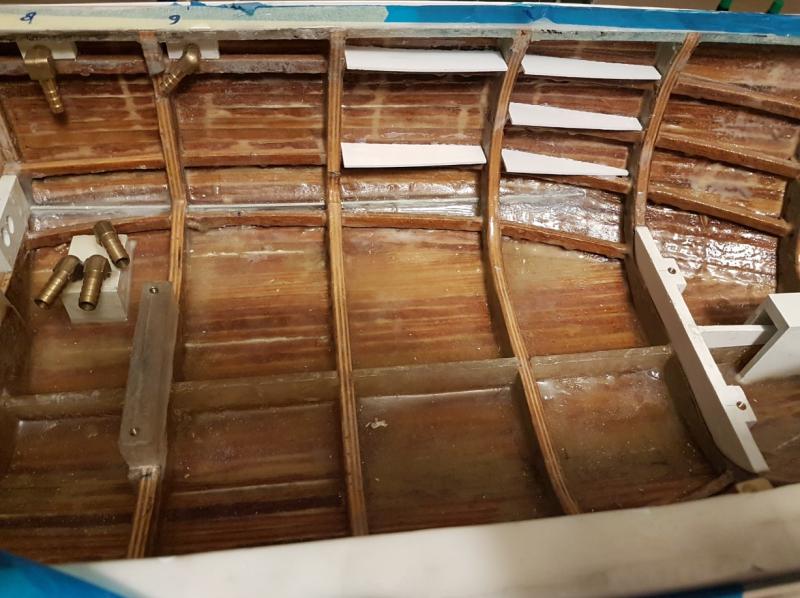

Oj jest trochę zabawy z zaplanowaniem wszystkich elementów, aby znalazły się we właściwym miejscu. To co ważne na górze. Wszystko musi mieć możliwość demontażu po nałożeniu pokładu, więc powinno być dobrze. Ciekawe jak mi pójdzie z okablowaniem .

w sumie będzie 7 paneli.
