Holownik ATLAS 2 - budowa

[kaszalu]

Wstępna przymiarka piktogramów na nadajniku. Muszę się z nimi obyć, aby przed ostatecznym drukiem móc dokonać ewentualnych zmian. A tych drobnych zapewne jeszcze kilka będzie. Jak na ironię losu, jeszcze jeden kanał by się przydał.



W tej chwili są 28 kanałów, które załączają 69 funkcji.


WOW ! Niezłe centrum zarządzania światem.....

Pozdrawiam, Anioł Dyżurny

[JADAR62]

Najpierw natrasowałem miejsca odpływów i kluz cumowniczych:



wyciąłem z grubsza nadmiar materiału:

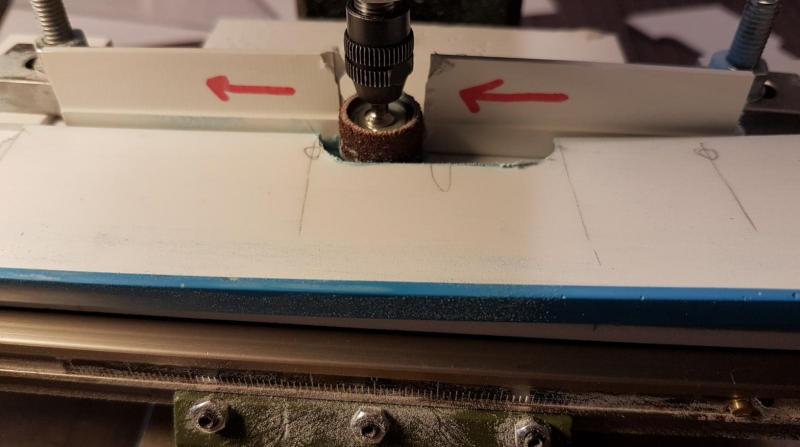

następnie wyszlifowałem na wymiar ostateczny :



i tak wyciąłem wszystkie odpływy:

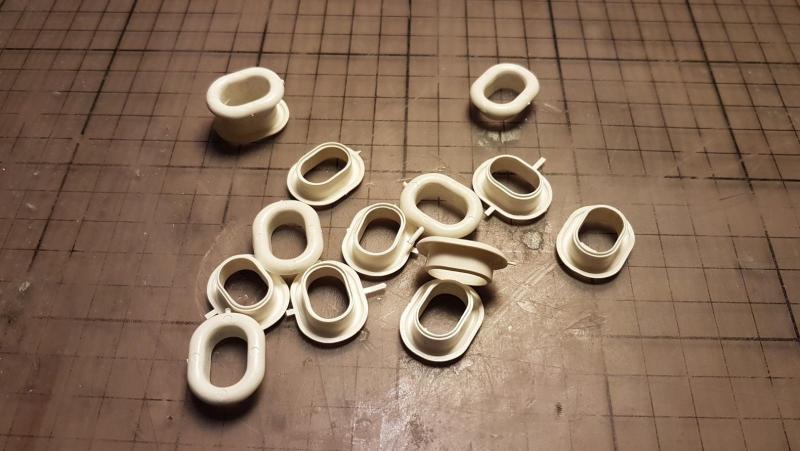

kluzy użyłem gotowe. Wymagają jednak dużo dopieszczenia, z racji niedokładnego odlewu:

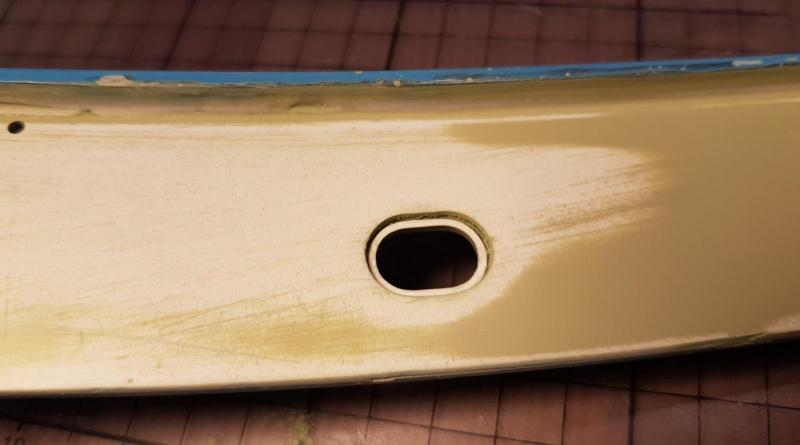

i przymiarka na kadłubie:



przed obróbką wykańczającą:



[pawel4090]

Podziwiam, szczęka opada.

[JADAR62]

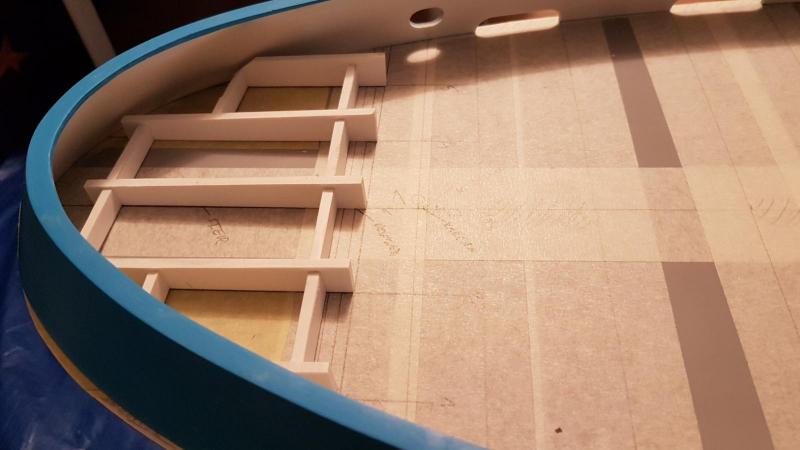

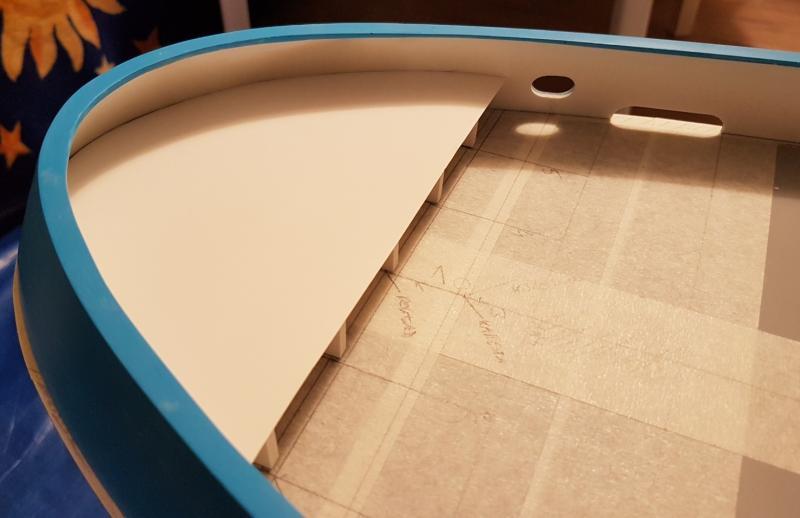

Tymczasowa kratownica dla prawidłowego ustalenia pokładu rufowego:

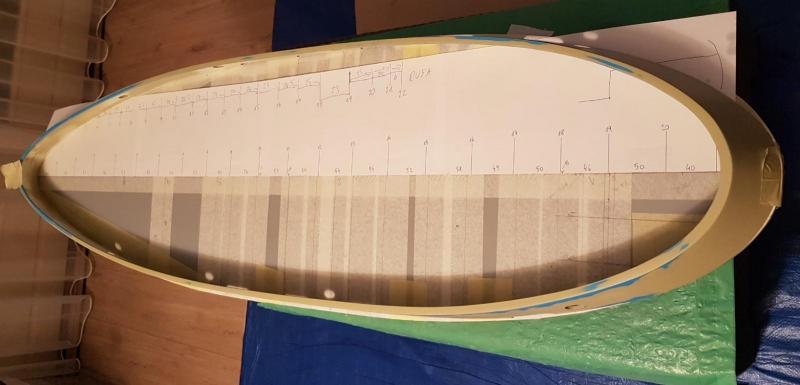

i szablon pokładu dopasowany z tektury:

[JADAR62]

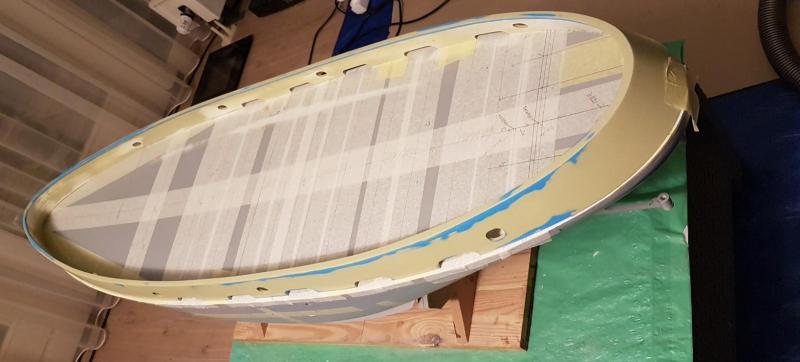

W trakcie obróbki:

szpachla w sprayu robi dobrą robotę :D

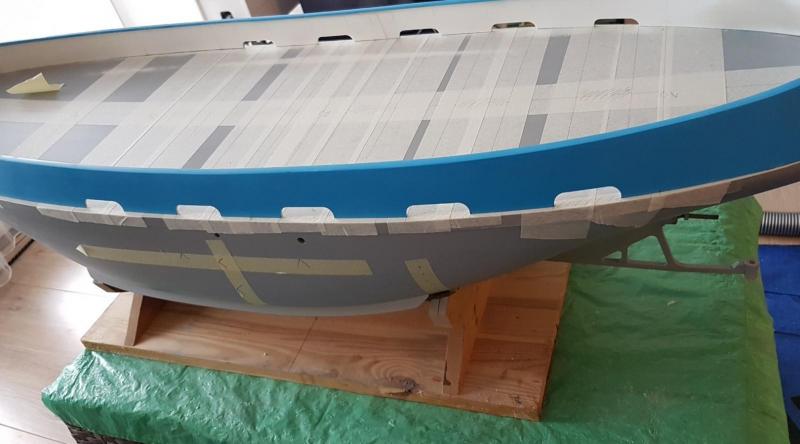

trasowanie umiejscowienia wręg nadburcia:



[JADAR62]

Doszły otwory przelotowe łańcuchów trzymających opony jako odbijacze burtowe.

Mała czynność, ale wymagająca uwagi.

łańcuch będzie miał średnicę 2.5 mm, otwór ma 3 mm.



a tak to wygląda na statku siostrzanym

[JADAR62]

Za pomocą frezarki wywierciłem otwory pod odpowietrzenia zbiorników. Dało się to zrobić po obróceniu głowicy frezarki o 180°. Odpowietrzenia są ustawione prostopadle do lini wodnej, więc było trochę zabawy, aby dobrze wywiercić:

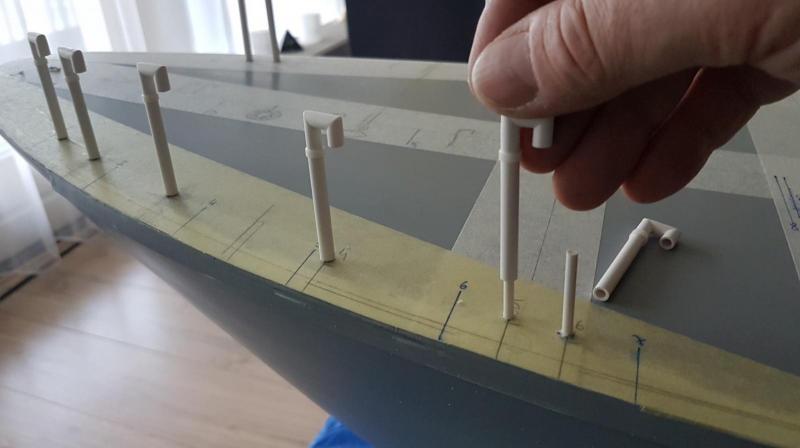

następnie wstawiłem w otwory rurki na które nałożyłem odpowietrzenia. Ułatwi mi to potem malowanie i montaż końcowy:

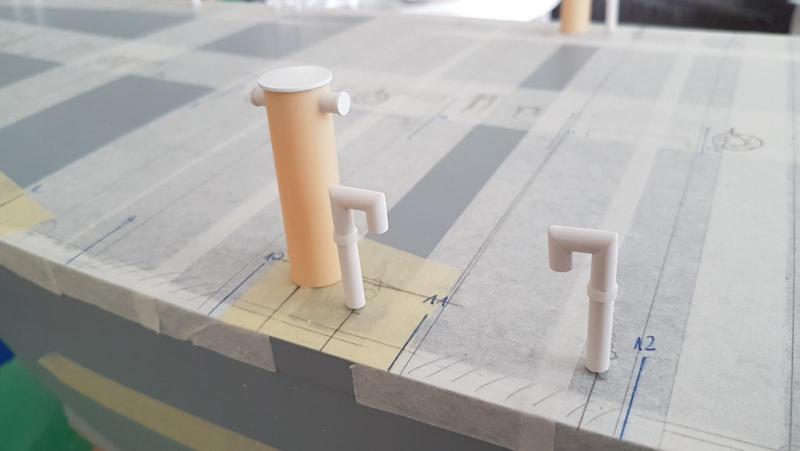

Przymiarka z dociętymi odpowietrzeniami na wymiar. Dolny styk jest zeszlifowany pod kątem dla dobrego przylegania do pokładu:

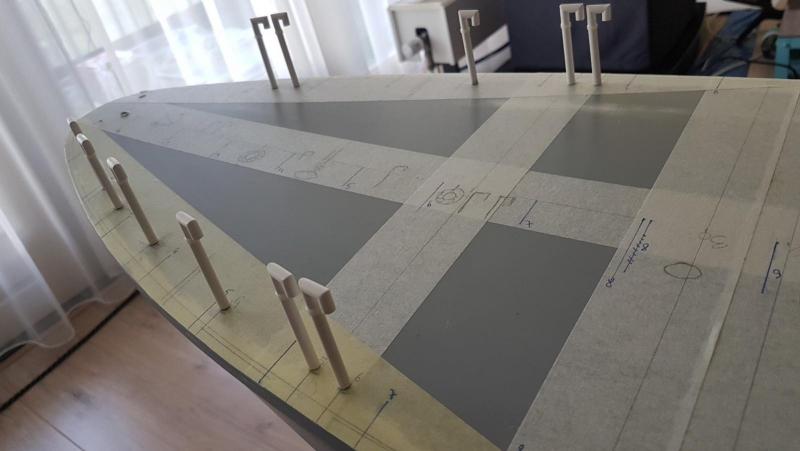

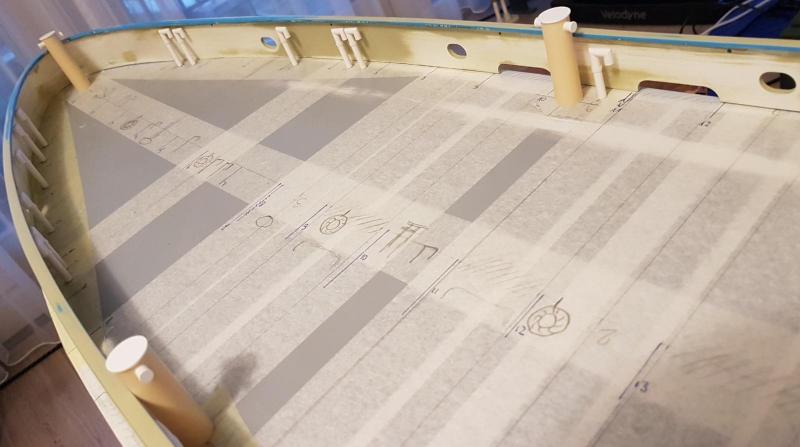

W podobny sposób zamontowałem polery cumownicze. Tyle, że na rurce 6mm.



i odpowietrzenia dziobowe, których wcześniej nie zauważyłem i jeszcze muszę wykonać:

[JADAR62]

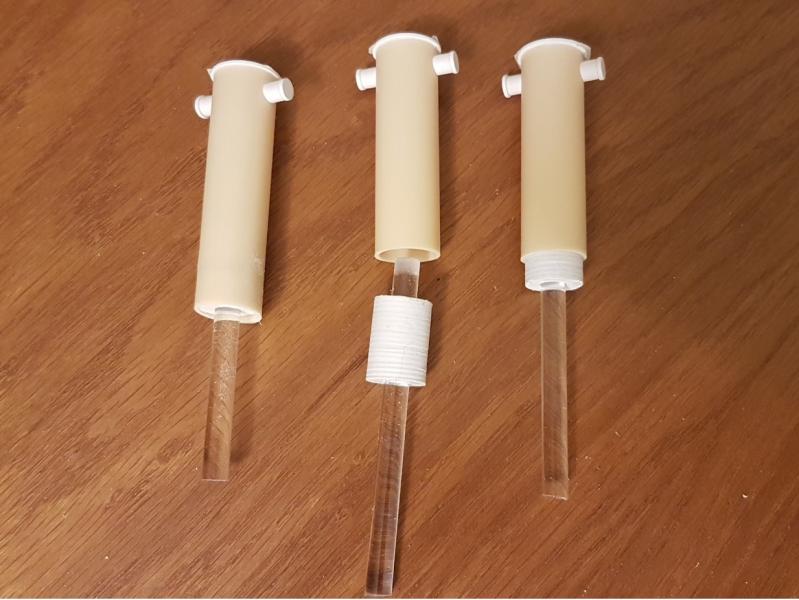

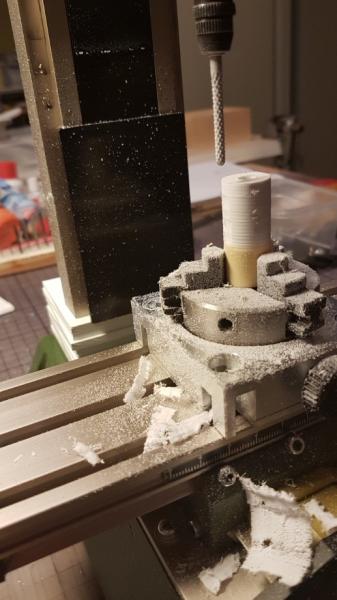

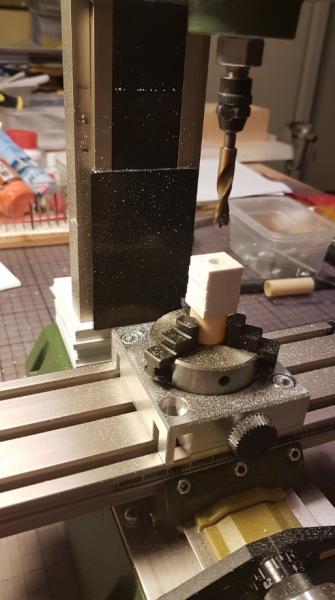

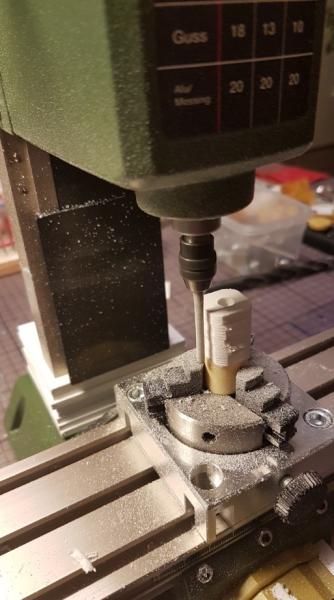

Z braku tokarki radzę sobie na frezarce:

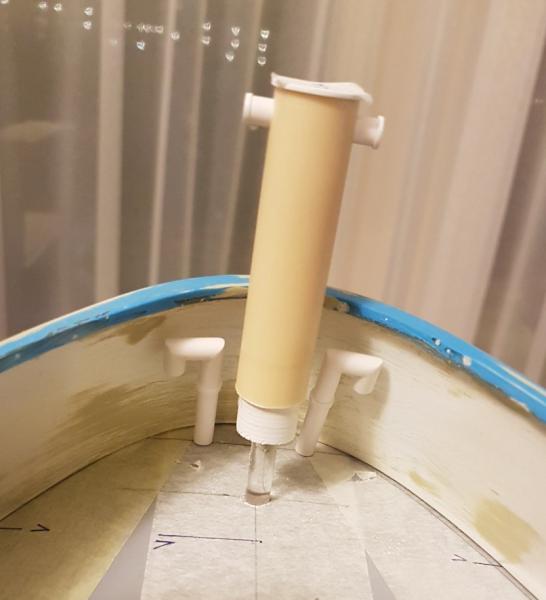

...i montaż tego samego typu jak przy odpowietrzeniach:

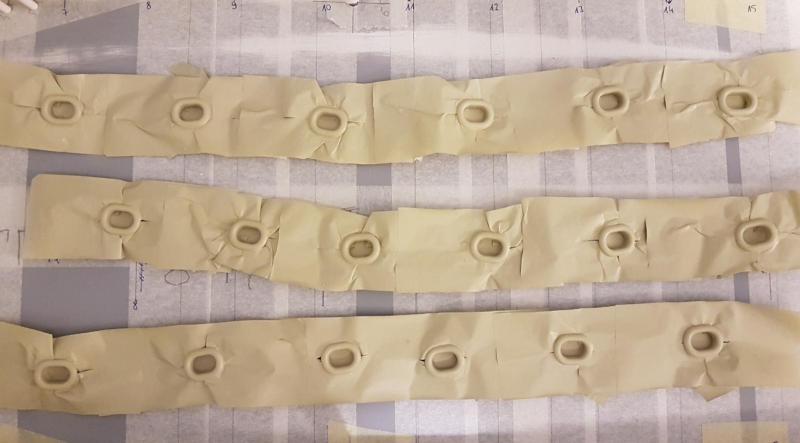

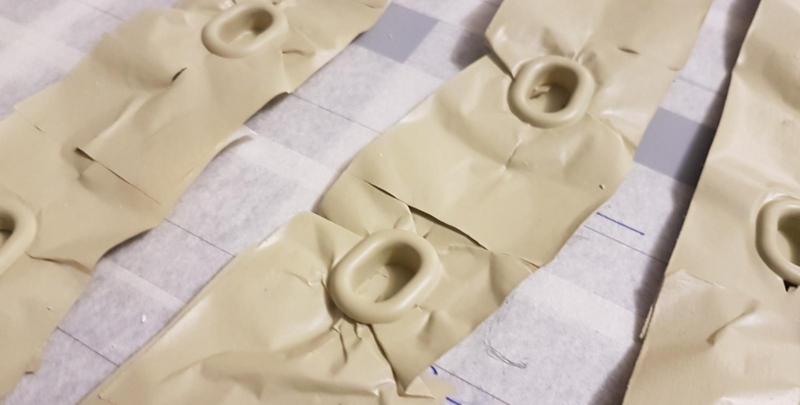

Kluzy cumownicze po szpachlowaniu

[JADAR62]

Coś mały progres mam ostatnio.

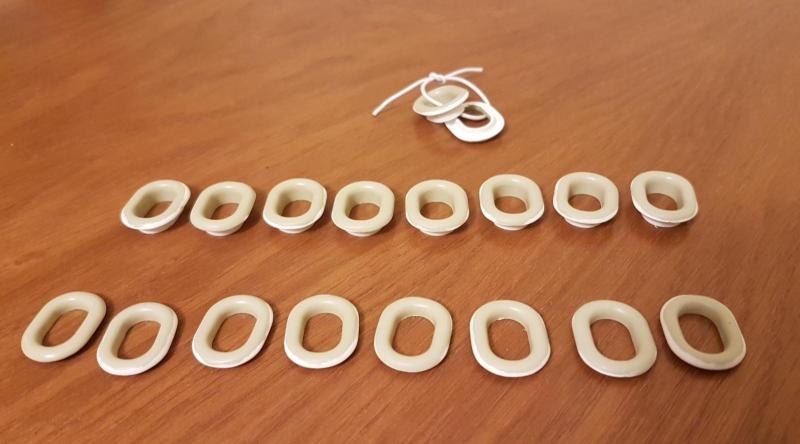

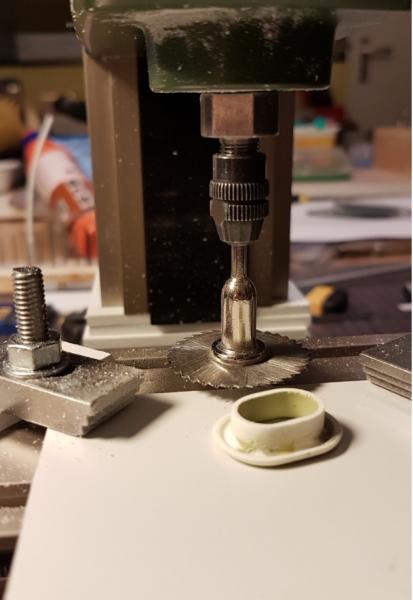

Dopracowałem kluzy i splanowałem je na właściwy wymiar tak, że łączenie elementów będzie wewnątrz ściany nadburcia...

Teraz są już gotowe do montażu.

[pawel4090]

Jakby to powiedzieć, piknie

[JADAR62]

No to cieszy dobre słowo

[JADAR62]

Wklejenie kluz na miejsce..

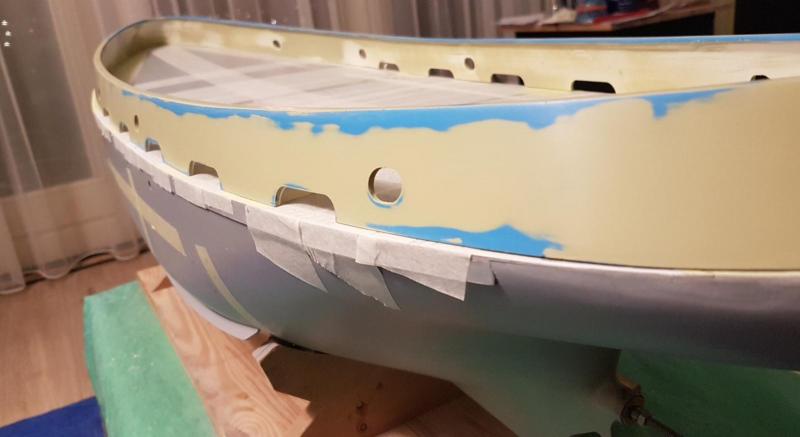

trasowanie miejsca wręg. Laser jednak jest niezastąpiony..

[sebka34]

Dlaczego zeszlifowałes żelkot ?

[JADAR62]

Z zewnątrz? To nie jest zeszlifowany żelkot, tylko nałożona szpachla. No nie wyszło tak równo jak powinno było być.

Od wewnątrz jest dodatkowa warstwa PCV.

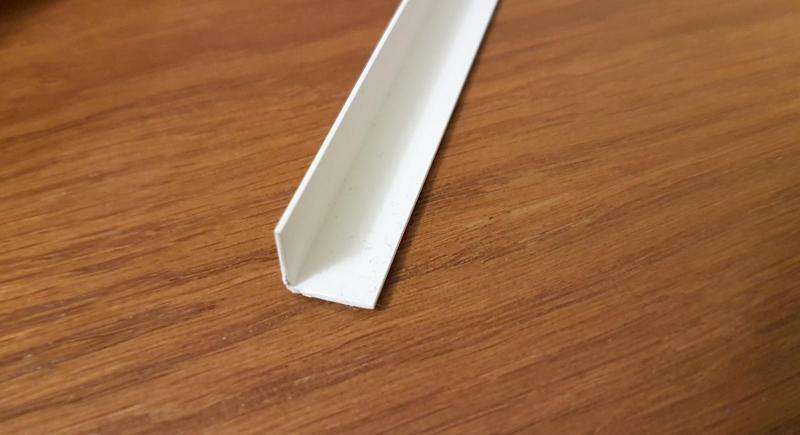

Na wykonanie wręg użyłem kształtownik PCV 10x10x1.

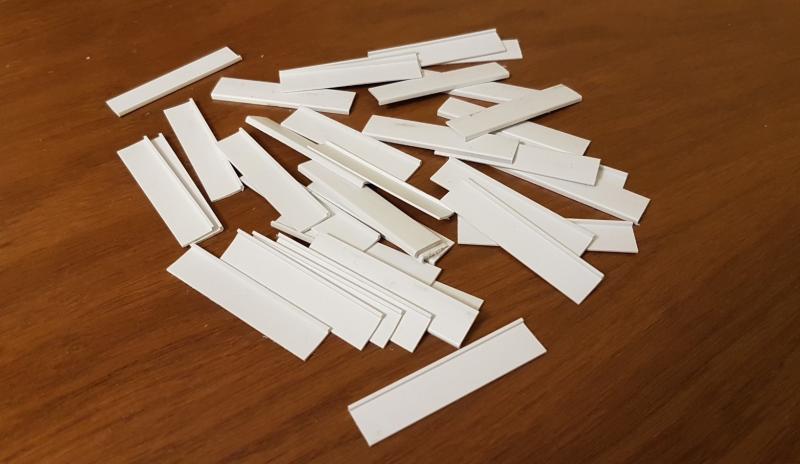

dociąłem go na odpowiedni wymiar, aby wręga nie wyglądała jak kawałek płytki..

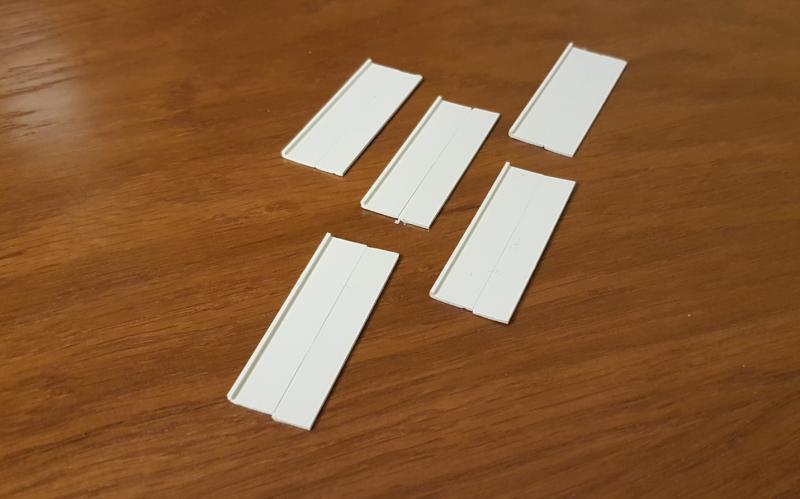

szerokość wielu wręg jest niestety większa niż 10 mm i musiałem je poszerzyć doklejając płaskownik 10x1. Nie znalazłem kątownika 20 mm i grubości 1 mm i do tego, aby jego krawędź narożna była zaokrąglona, a nie pod ostra.



teraz żmudna faza szpachlowania i szlifowania połączenia

[JADAR62]

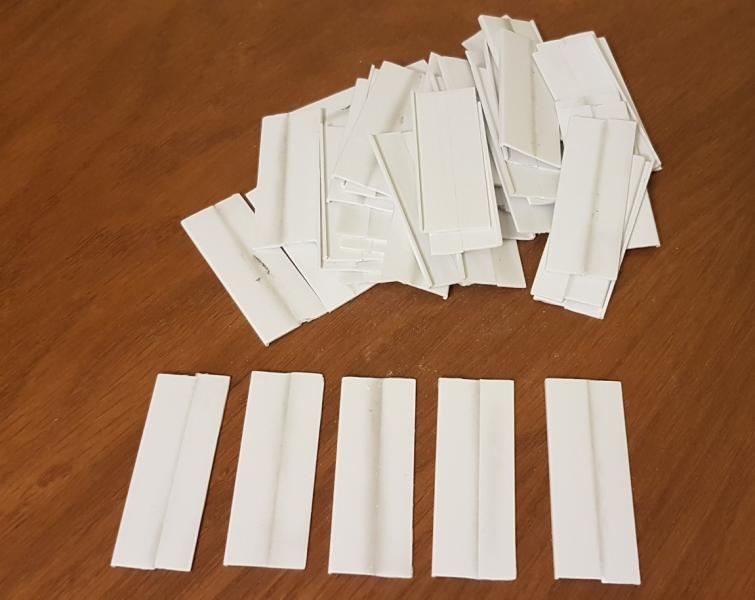

Atlas ma 44 wręgi, więc dwie mniej niż Herkules. Po dniu głaskania zostały ukończone, aby zamaskować miejsce łączenia. Jednak trzeba mi było poszukać szerszego kątownika.

Teraz etap dopasowania wręg do nadburcia. Zastanawiam się jeszcze w jakiej kolejności malować.

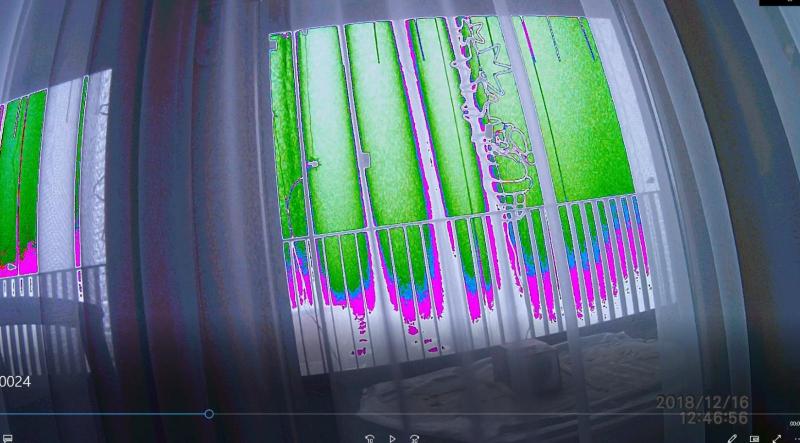

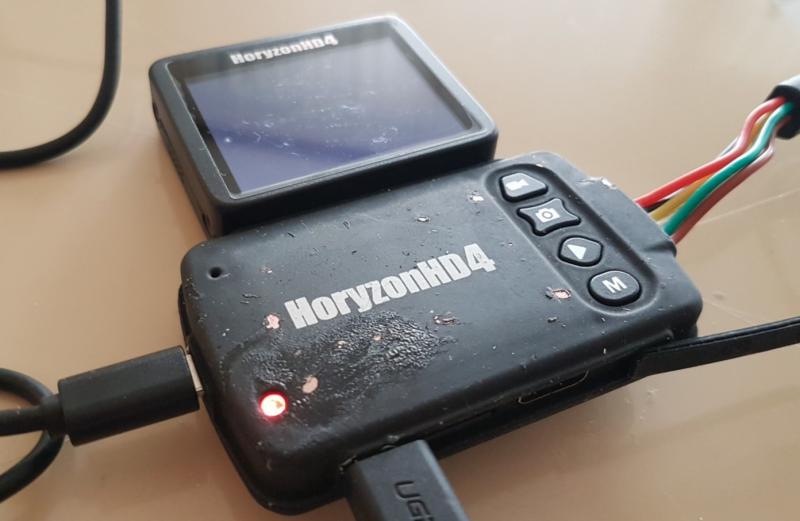

Przyszła kamerka. Niestety poza uszkodzeniem obudowy obraz jest nie do przyjęcia. Dobrze, że sprawa reklamacji jest nieskomplikowana.

Po za tym ciągle nie bardzo wiem jak ją podłączyć do odbiornika. Instrukcja podaje inne kolory niż są w rzeczywistości. Ale jeszcze będę próbował.

Po za tym, chciałbym, aby z jednego kanału była dostępna funkcja filmowania i robienia zdjęć.

[cezar65]

Wręgi?.....wg. mnie to są wsporniki nadburcia , no ale może się mylę.

[JADAR62]

Masz rację. Wsporniki. Wręgi są kadłuba.

[JADAR62]

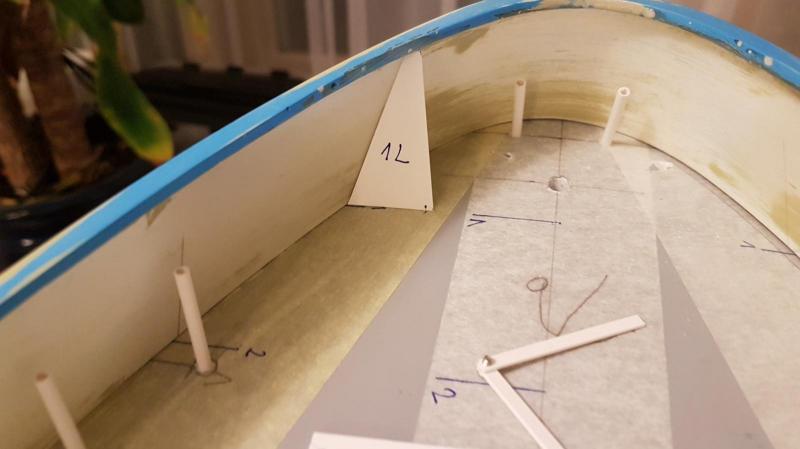

Pierwszy szablon wspornika na miejscu. Teraz widzę jakie to będzie czasochłonne.



Reklamacja kamerki uwzględniona z pełnym zwrotem kosztów, bez zwrotu kamerki. Więc od razu zakupiłem kolejną. Tym razem od innego dostawcy. No nic, czekam.

[J-23]

no, w styczniu mija rok od początku budowy

żeby kolegę zmotywować znalazłem coś na nowy projekt po zakończeniu atlasa

tak wygląda nowy holownik dla marynarki wojennej - można już planować budowę

czy ona tam ma na pokładzie torpedy ?



[JOKER 2]

Tak , ma służyć również do wyławiania torped ćwiczebnych .
