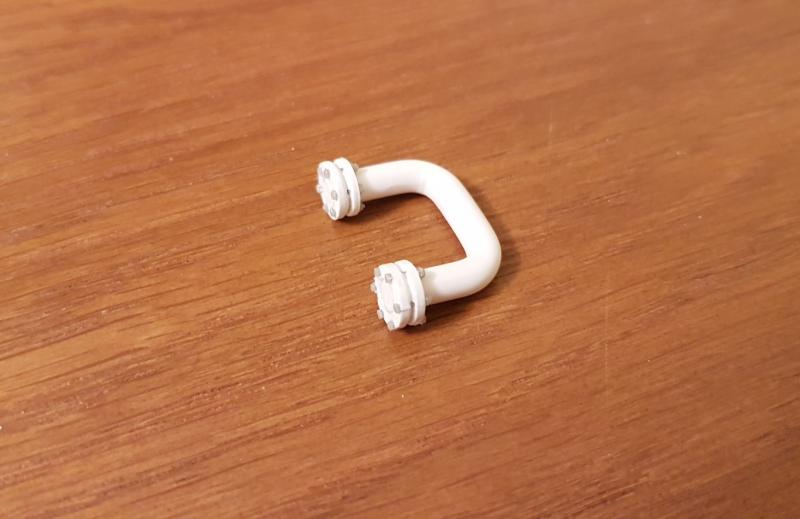

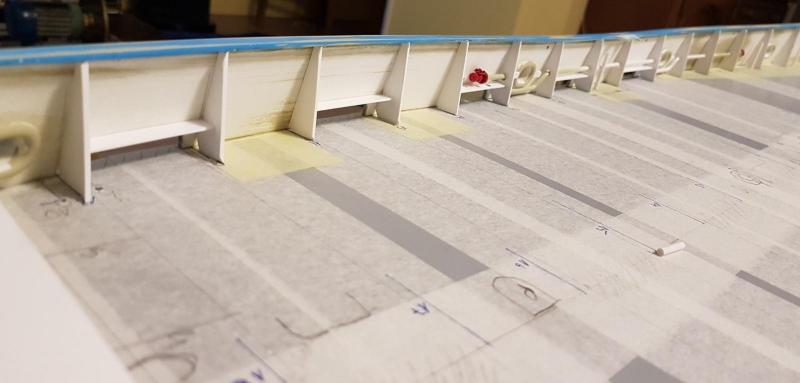

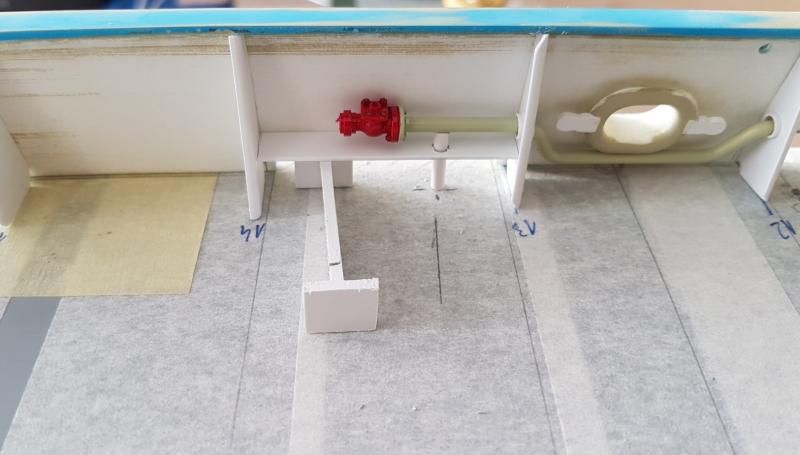

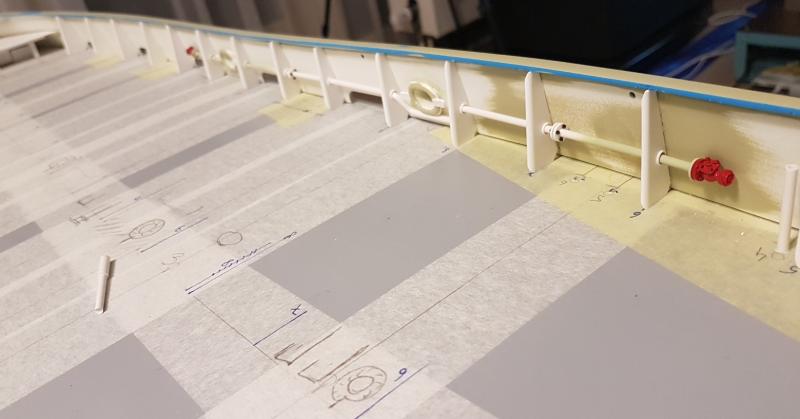

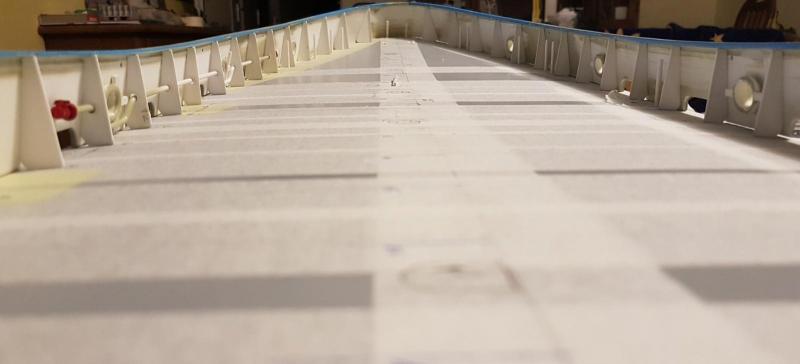

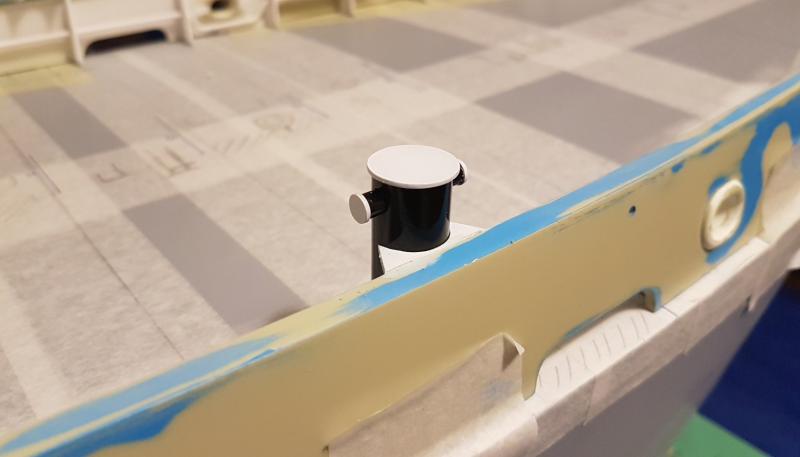

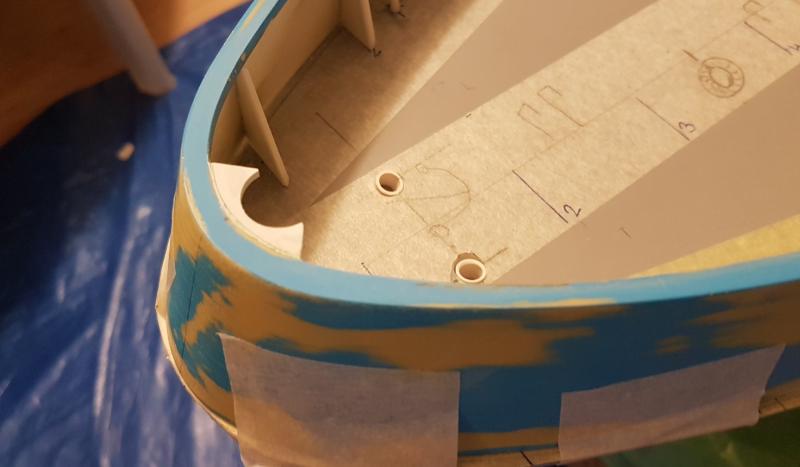

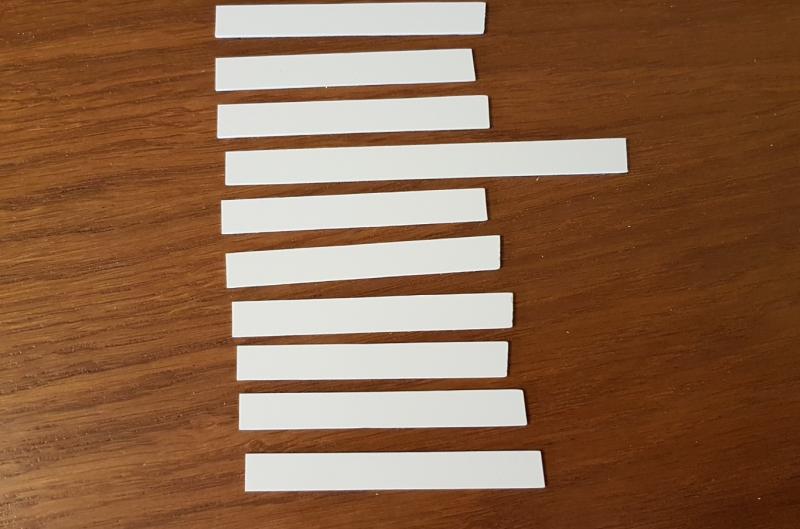

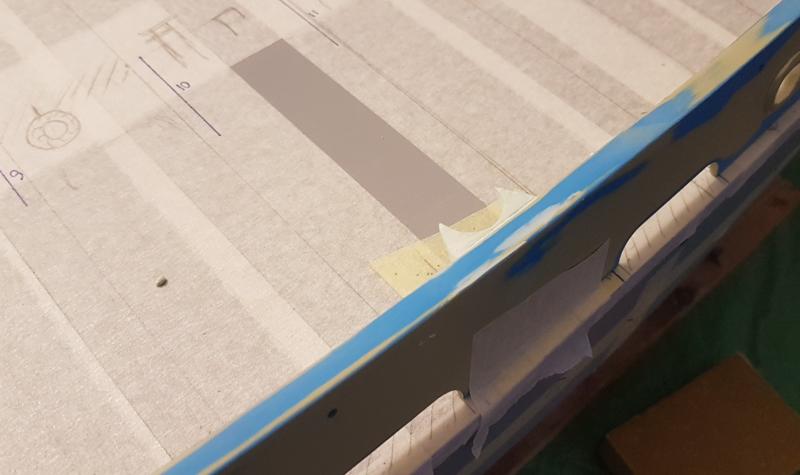

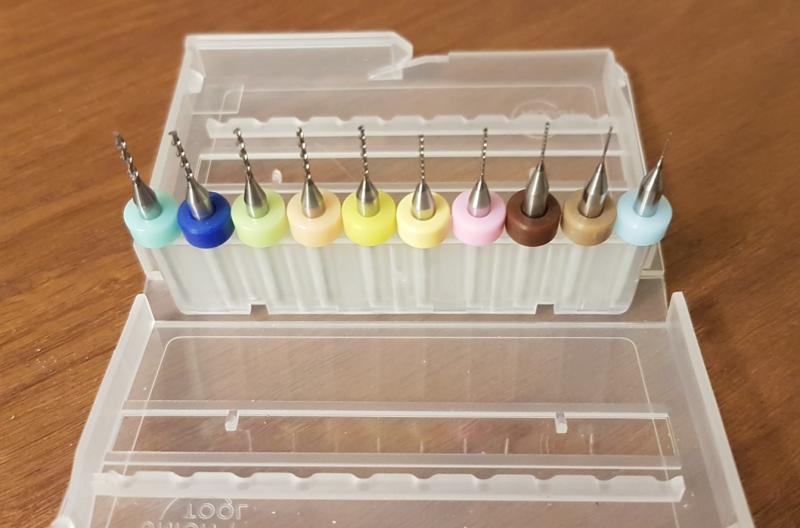

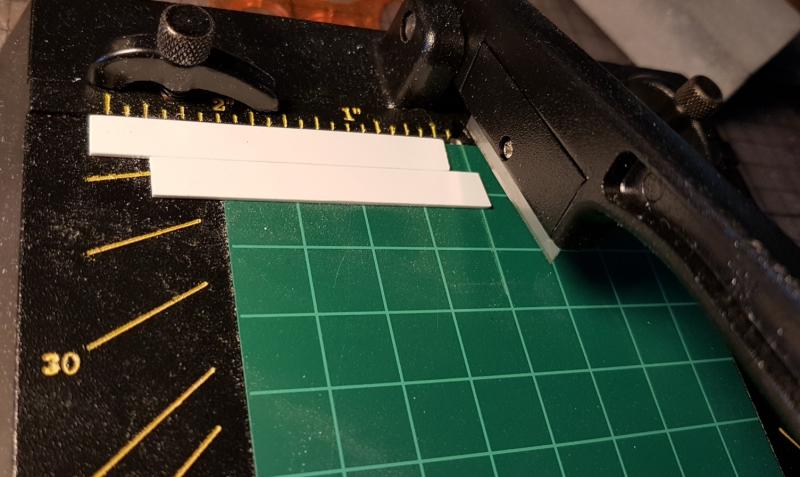

Trochę czasu upłynęło zanim wszystkie wsporniki trafiły na swoje miejsce. Bez pomalowanych zaworów nie dało się tego zrobić wcześniej.





Jak wspominałem wcześniej kolega Adam zobowiązał się wykonać nadbudówkę. I oto dziś dotarła paczka. Ale niespodzianka :D :D :D .




Przyznam, że na mnie robi to piorunujące wrażenie. Pełen szacunek dla jego pracy i jeszcze raz wielkie dzięki. Ech te nowe technologie i umiejętność ich wykorzystania w praktyce.

Opublikowano

Nie jestem co prawda modelarzem szkutniczym ale zaglądam tu od jakiegoś czasu z przyjemnością popatrzeć na postępy prac i powstające cudo.

Taka mnie dziś refleksja naszła, że będę nieco zawiedziony, jeśli na końcu nie zrobi Pan dla załogi miniaturowych schabowych z kapustą i ziemniakami na talerzach w pomieszczeniu załogi  :D

Opublikowano

Nie jestem wirtuozem kucharskim. Przeglądając inne relacje z budów, mógłbym łatwo wskazać modelarzy, którzy byli by w stanie wykonać nie tylko schabowego. Muszę niestety kolegę zawieść. Nie będzie wnętrza z mebelkami, gdyż będzie ono wypełnione elementami automatyki. Zapraszam na dalsze śledzenie wątku.

Opublikowano

Mechanizm obrotu i ruchu pionowego armatki wodnej...



zębatka od obrotu wieży w czołgu zabawkowym, silnik 42 rpm do obrotu wieży i 15 rpm do ruchu armatki w pionie

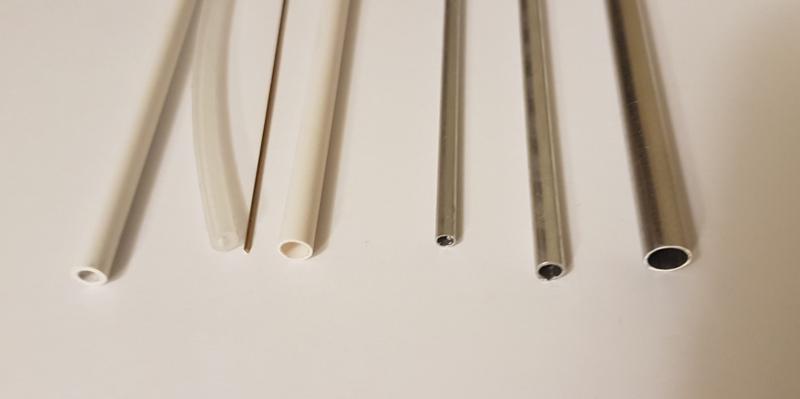

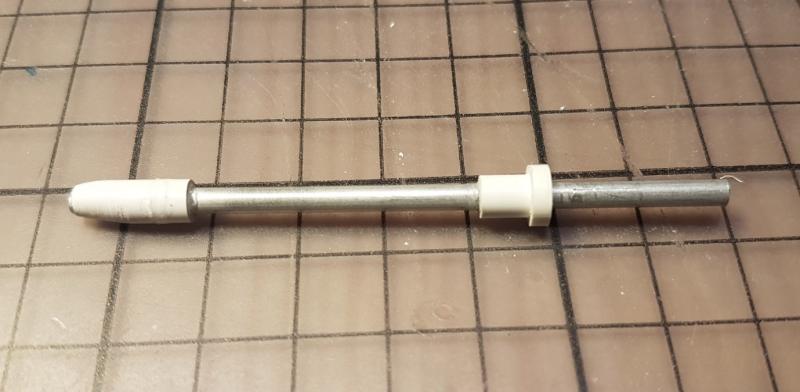

użyte główne materiały...

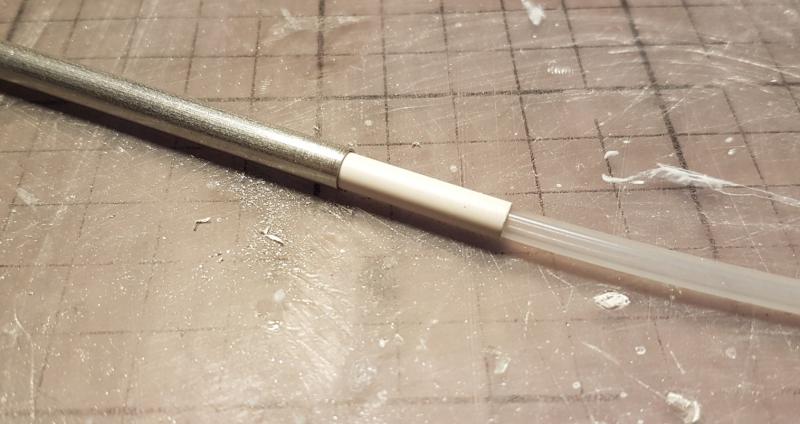

dobrałem tak średnice, aby jedna rurka w drugą wchodziła z właściwym luzem. Średnicę wewnętrzną wyznaczała średnica wężyka.

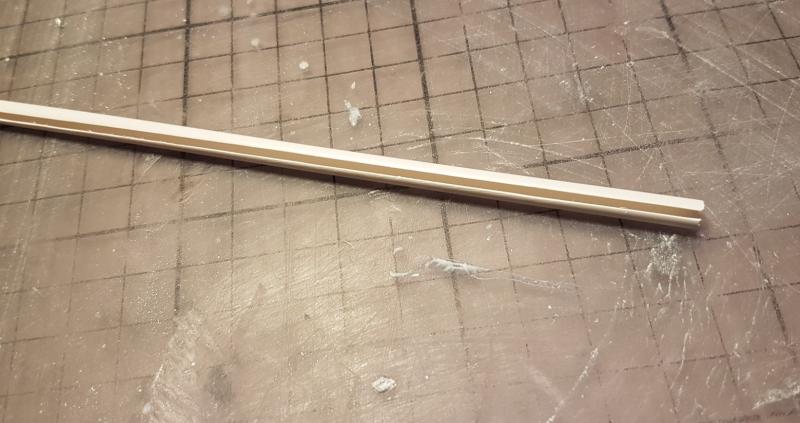

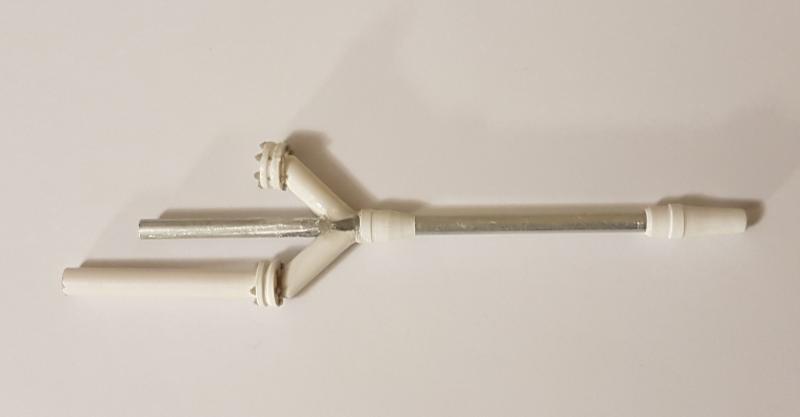

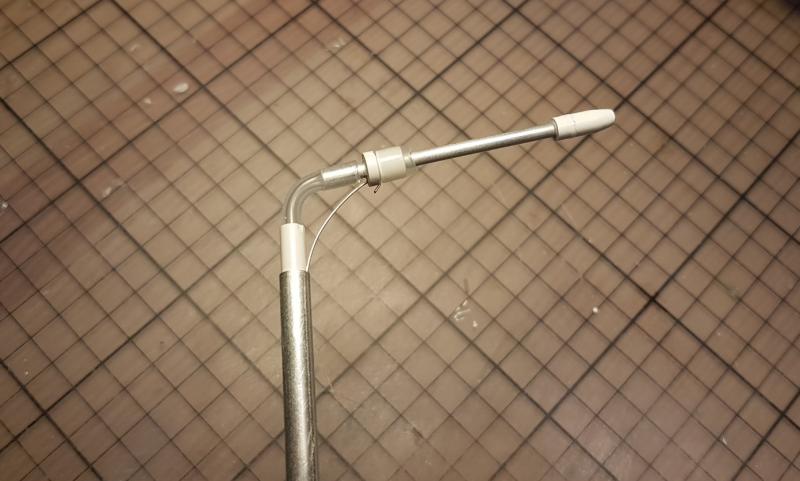

naciąłem rurkę wzdłuż, aby w wyciętym kanaliku poprowadzić cięgno ruchu armatki




jako cięgno użyłem drut 0,5 mm

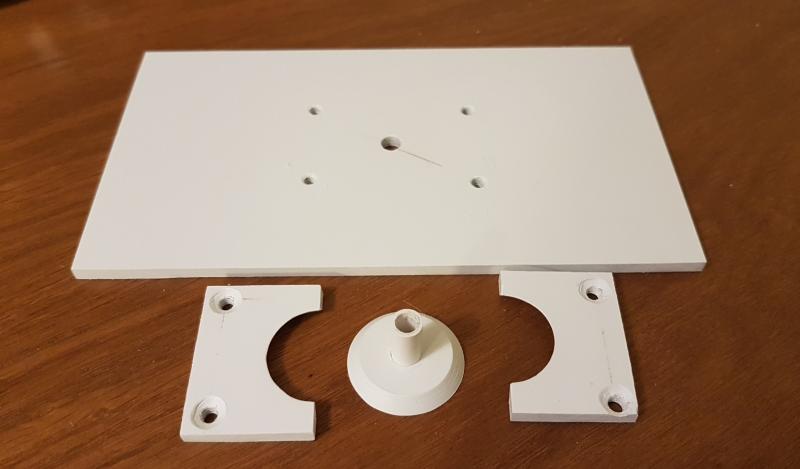

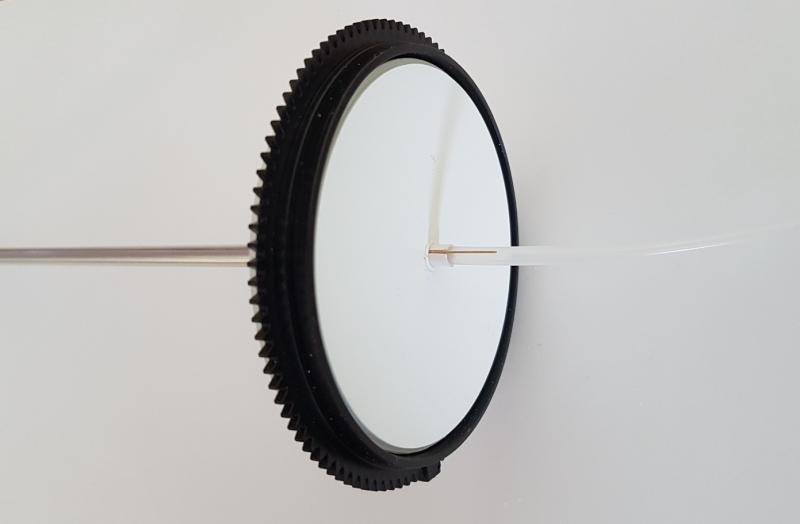

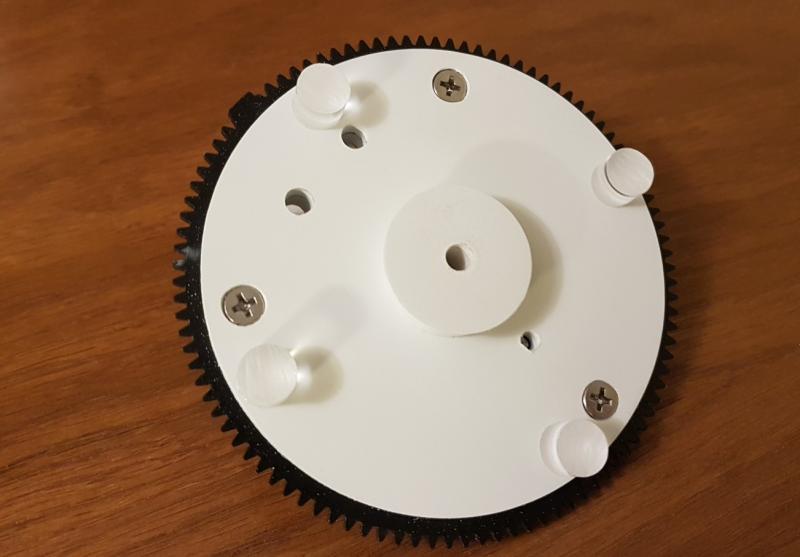

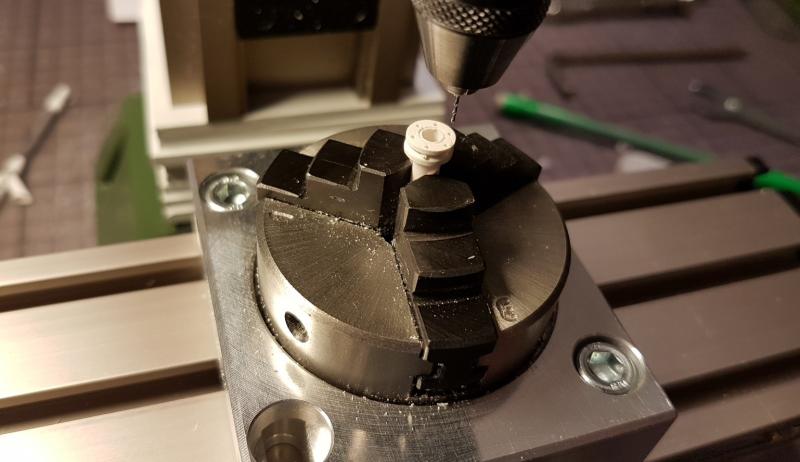

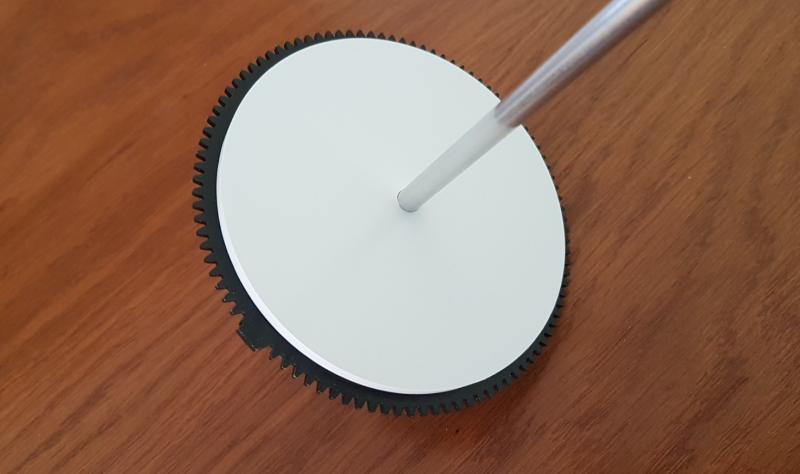

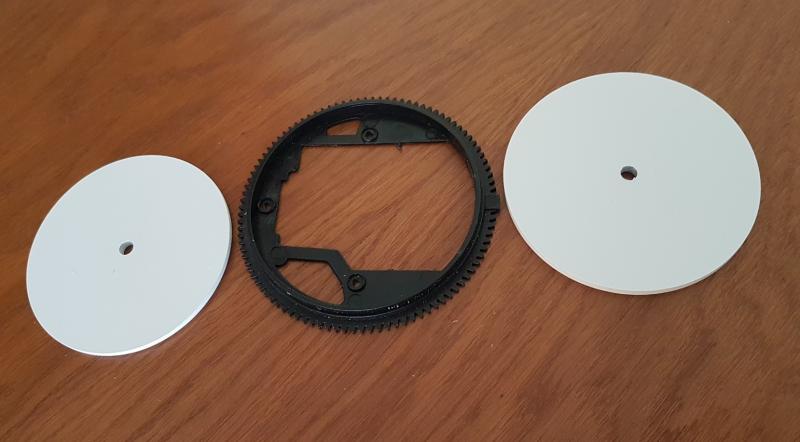

na wiertarce wyciąłem dyski mocujące zębatkę

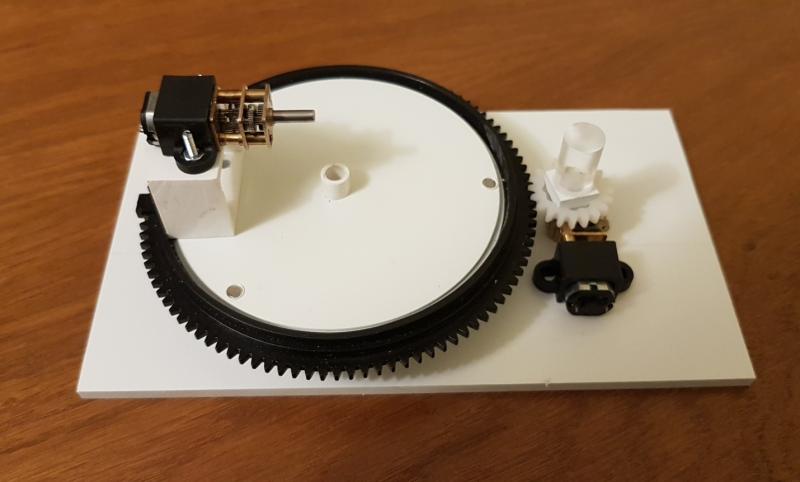

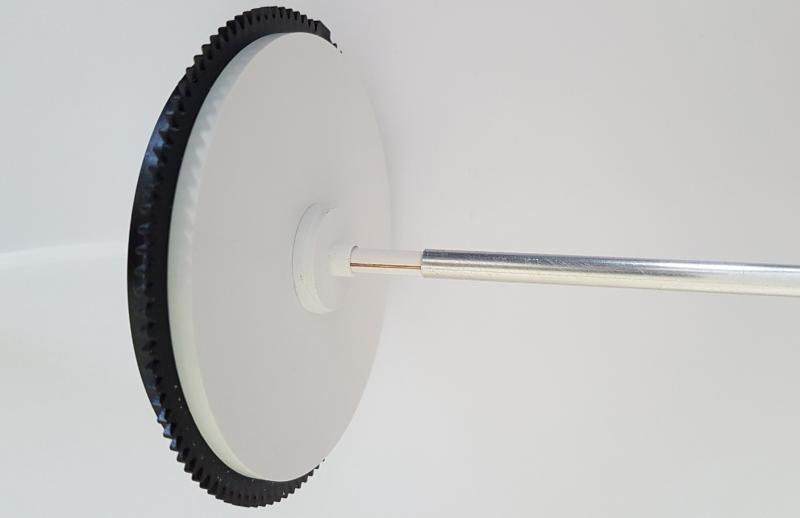

i tak wygląda po zmontowaniu. Główne elementy są rozbieralne...




teraz podstawa silnika ruchu armatki w pionie




i już na miejscu




wykonałem coś w rodzaju łożyska oporowego, które zapobiegnie opadaniu całości, a jednocześnie pozwoli na płynny obrót i rozebranie w razie potrzeby.




dołożyłem ograniczniki, które zapobiegają wahliwości dużej zębatki

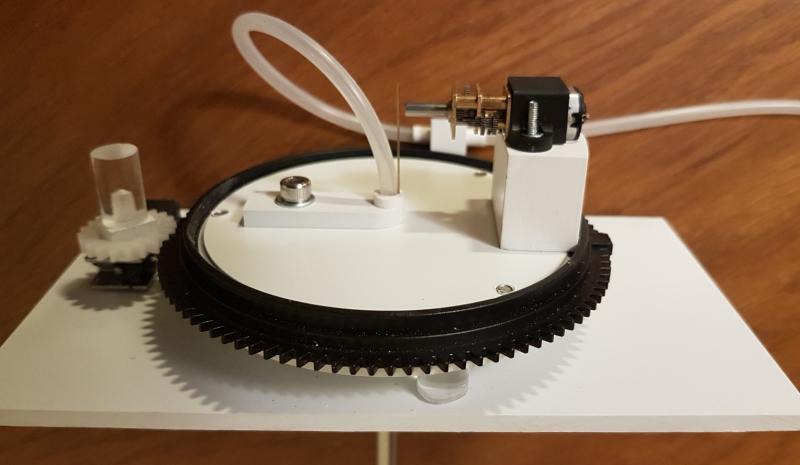

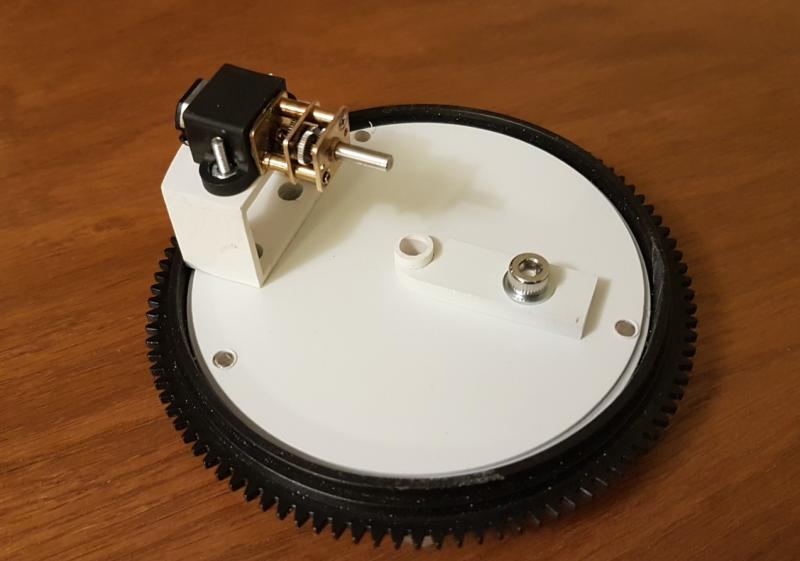

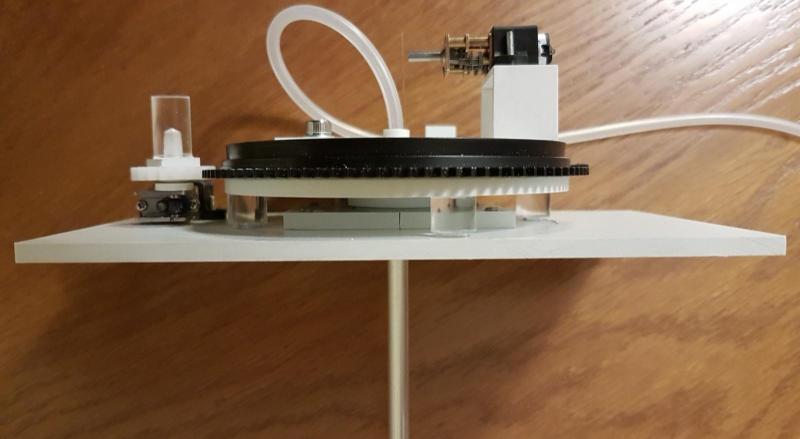

obydwa silniki na miejscu  Obrót sprawdzony w działaniu





teraz muszę wykonać ogranicznik obrotu, aby sikawka nie lała wody na kominy i radar :)

ruch armatki w pionie, jeszcze nie mam do końca rozpracowany. Ale wyjdzie "w praniu".

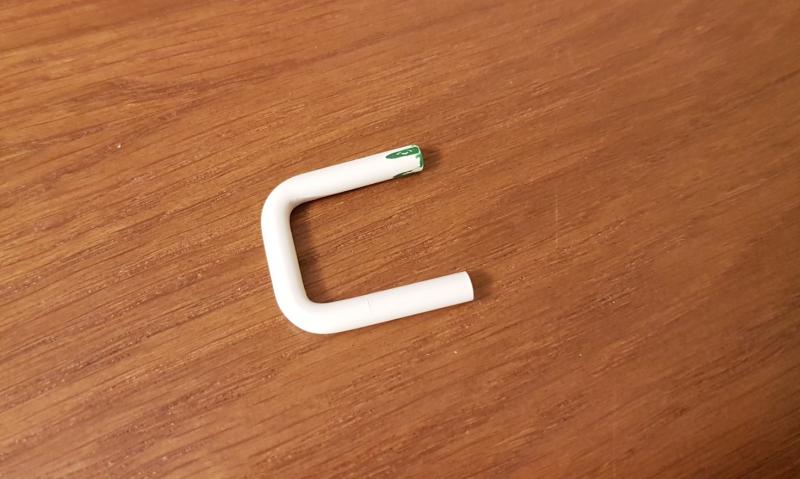

Póki co wziąłem się za armatkę wodną. Dopiero po trzecim podejściu udało mi się zrobić poprawnie.










Opublikowano

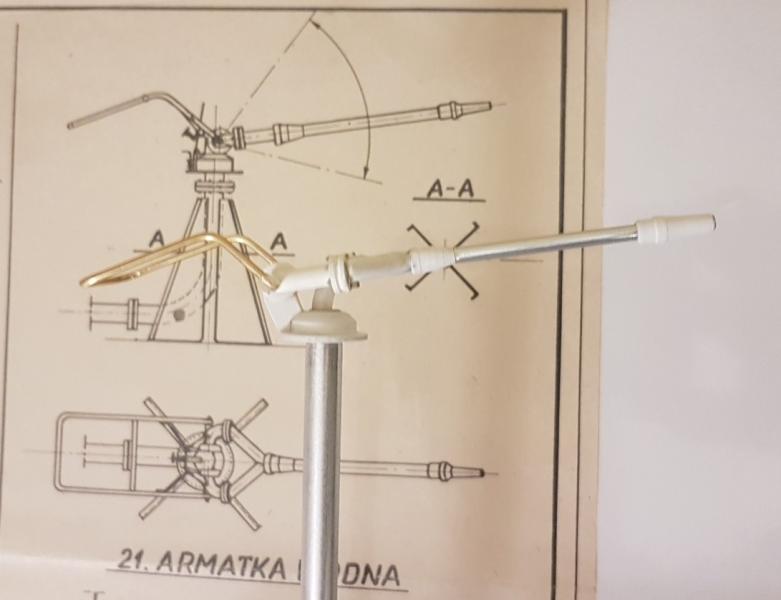

Dzień minął i wymyśliłem taką kinetykę armatki...





teraz pozostaje dopracowanie szczegółów.

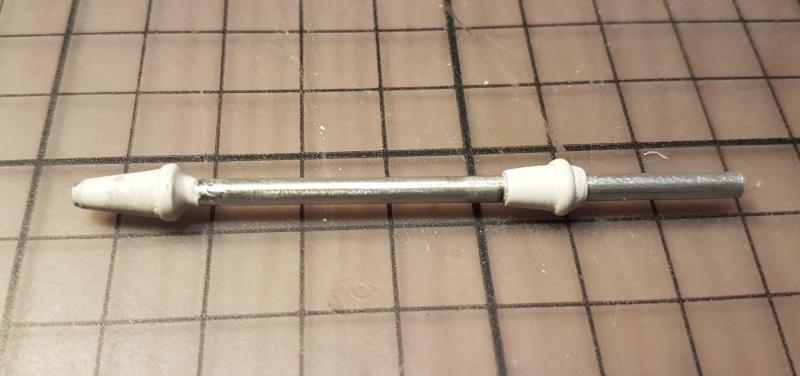

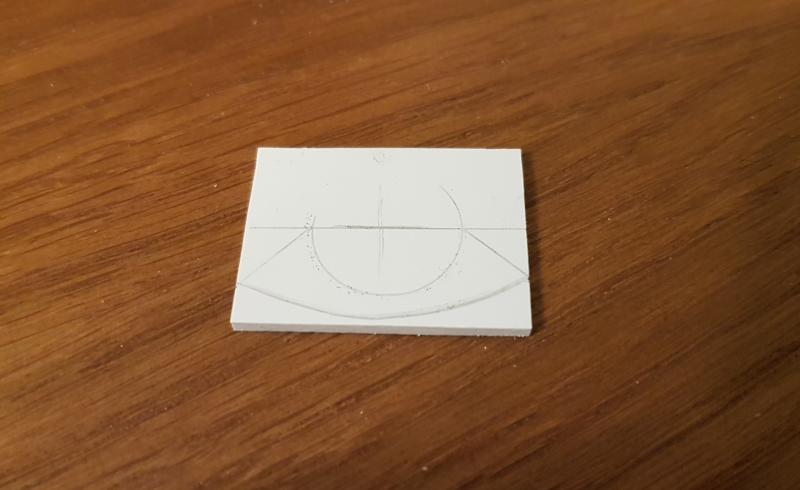

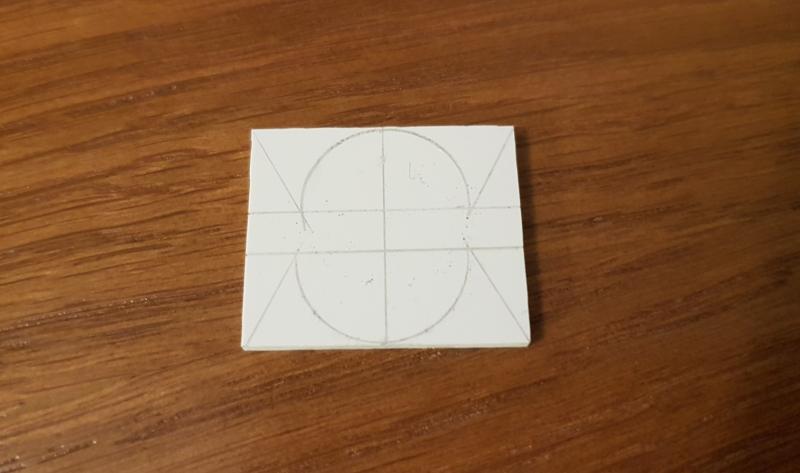

...no i do dzieła...

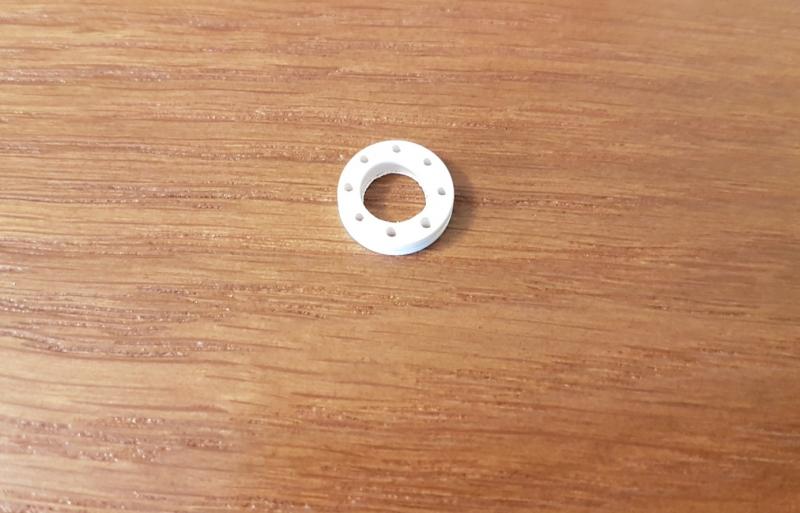

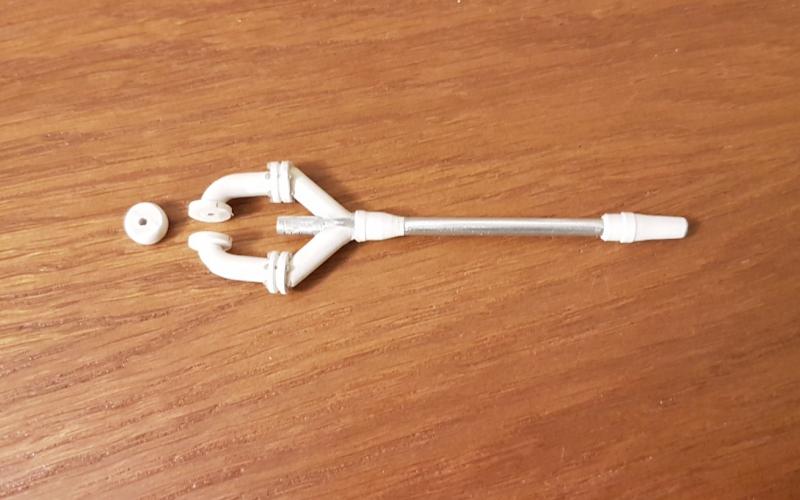

teraz flansze...

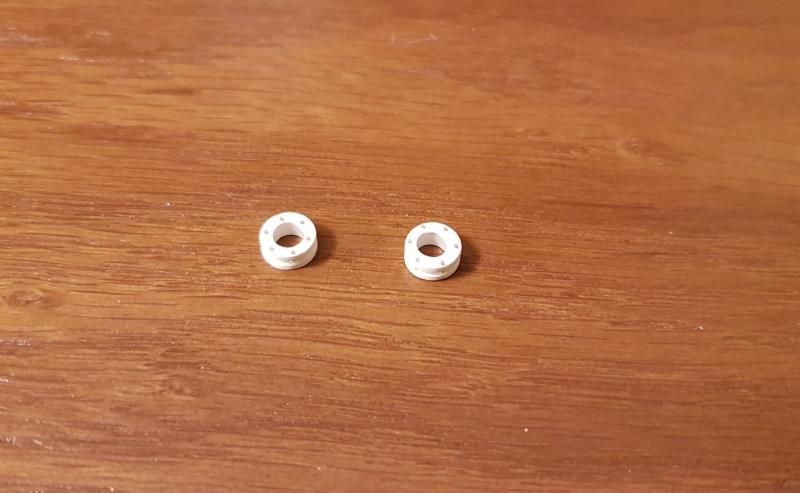

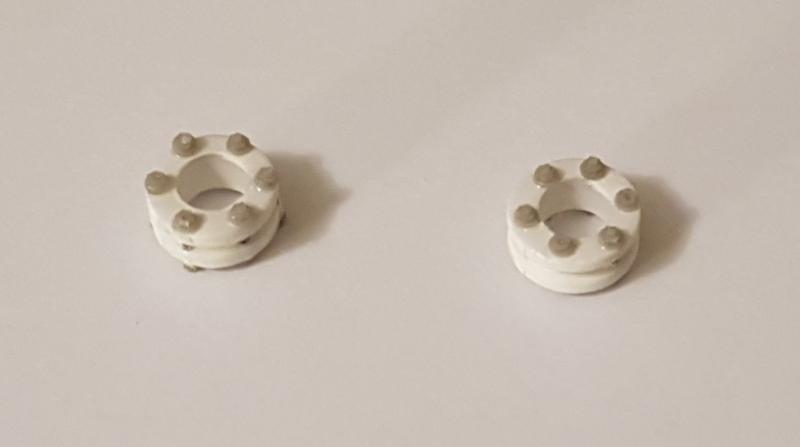

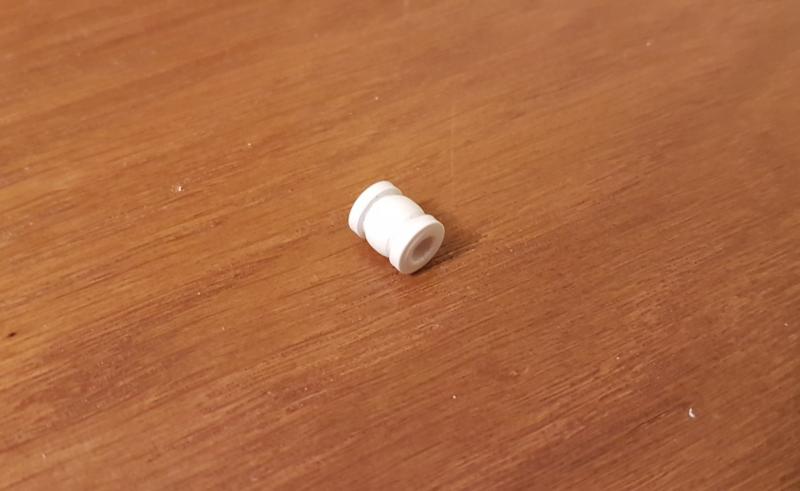

i imitacje śrubek 1mm




przymiarka przed dalszą obróbką


Opublikowano

tą rurkę do armatki na zgięciu wpuściłbym w sprężynkę

bo z czasem rurka się odkształci i armatka będzie opadała w dół

i samo cięgno nie uniesie jej w górę, chyba że to jest sztywny drut

Opublikowano

Ja też w moim ulepowatym Atlasie mam aktywną armatkę wodną .Do wytworzenia prądu wody używam pompki spryskiwacza od firmy VDO, ( jest producentem elektrotechniki samochodowej ) . Jest to pompka zębata i wytwarza dość duże ciśnienie . Ogranicznik aby nie pryskała po kominach i radarze , owszem. U mnie jest armatka nastawiona na stałe , ale jak jest koniec pracy - pryskania wody to wiadomo strumień gaśnie i  nie da się uniknąć aby woda nie zmoczyła nadbudówki i pokładu.Tak bynajmniej mam ja .

Opublikowano

No gdzieś ta ostatnia kropla musi spaść :).

Ja też mam zastosowane pompki od spryskiwaczy. Próby z innymi pompkami się nie powiodły. Nie wiem jakiej firmy jest pompka, ale używana w VW i BMW i daje rade bardzo dobrze. Wcześniej jest w relacji załączony film.

Opublikowano

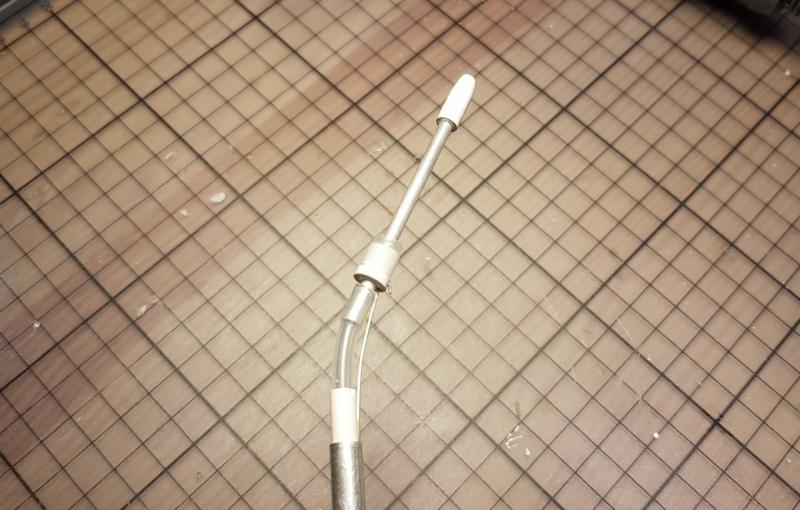

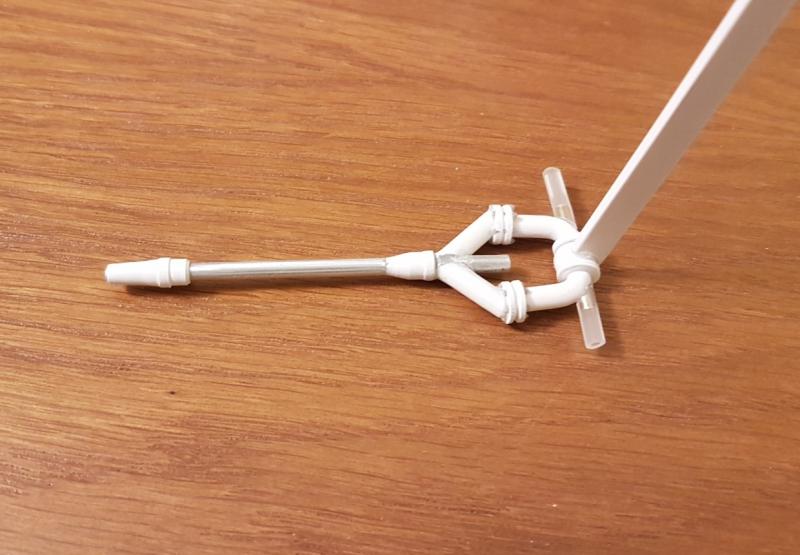

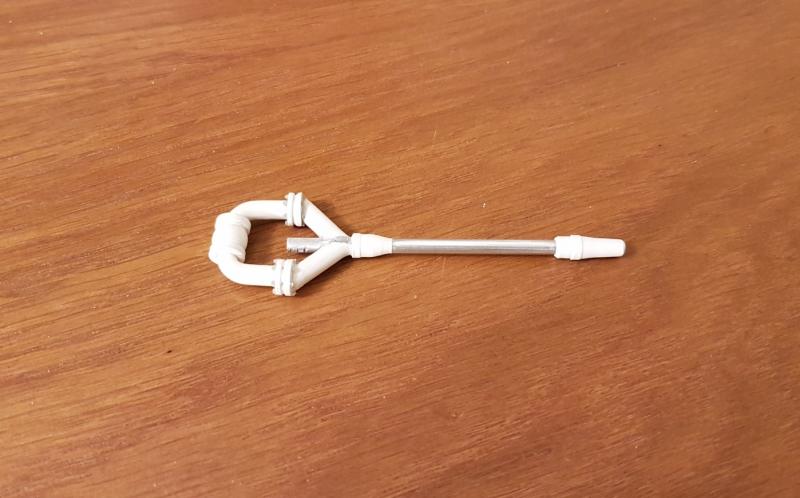

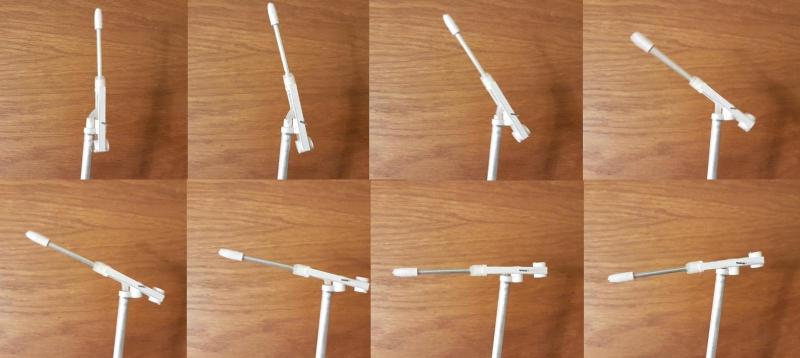

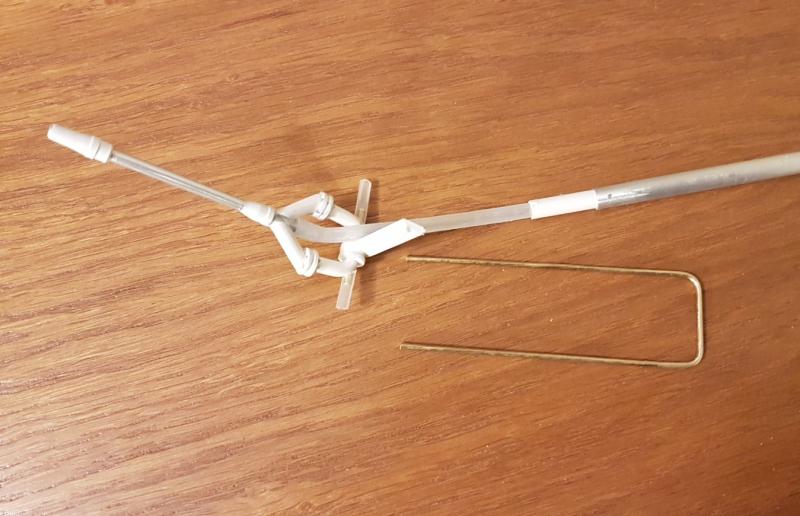

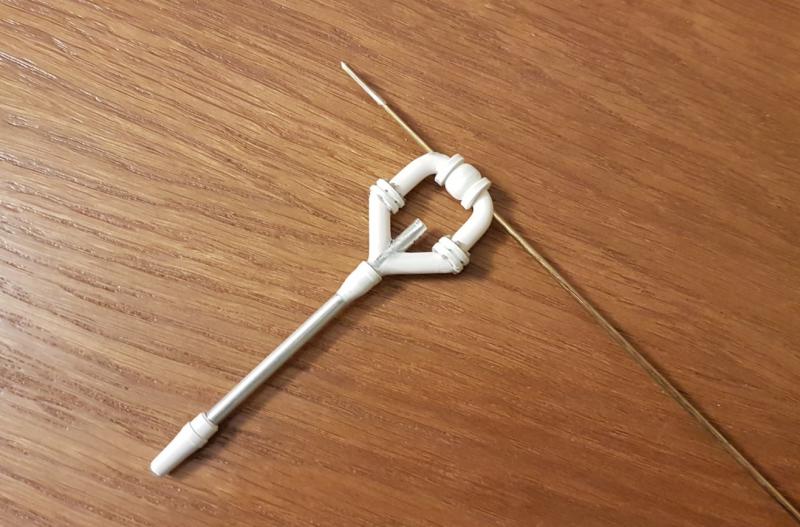

Po wielu próbach wyeliminowałem druciane cięgno. Ruch działka nie chciał działać płynnie, a drut, psuł całość wizualnie. Sam wężyk wewnątrz rurki porusza działkiem wystarczająco dobrze i powiem nawet, że właściwie. Zrobiłem nawet próby wodne i strumień przepływającej wody nie działa prostująco na wężyk. Nie ma widocznego oddziaływania. Ponieważ wszystko będzie rozbieralne, gdyby zaszła potrzeba to wężyk można wymienić, choć nie sądzę, aby od takiego ruchu uległ zużyciu. Na zdjęciach jest przedstawiony próbny model dla pokazania kinetyki, więc proszę nie patrzeć na jakość wykonania.


Opublikowano

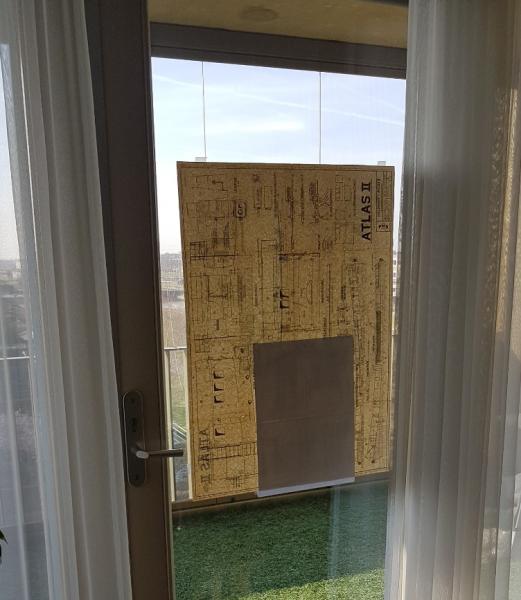

Najprostszą z możliwych metod (szybowiec) skopiowałem rzut nadbudówki dla właściwego ustawienia wydruków.

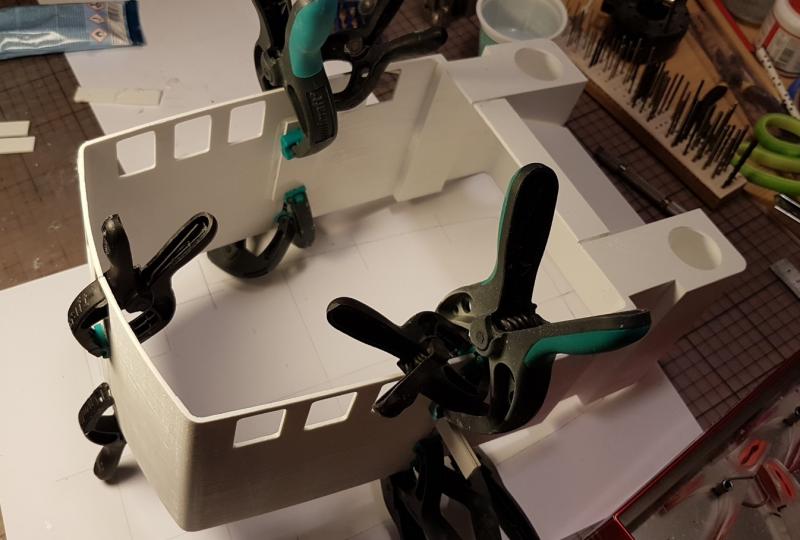

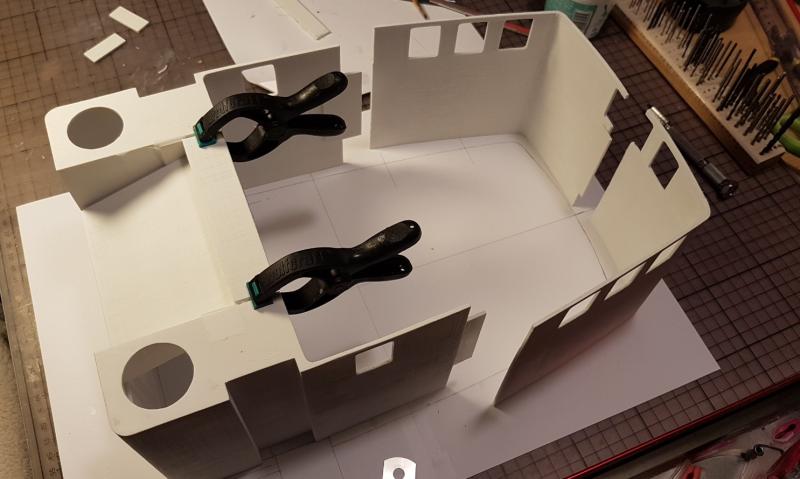

i sklejanie...









Opublikowano

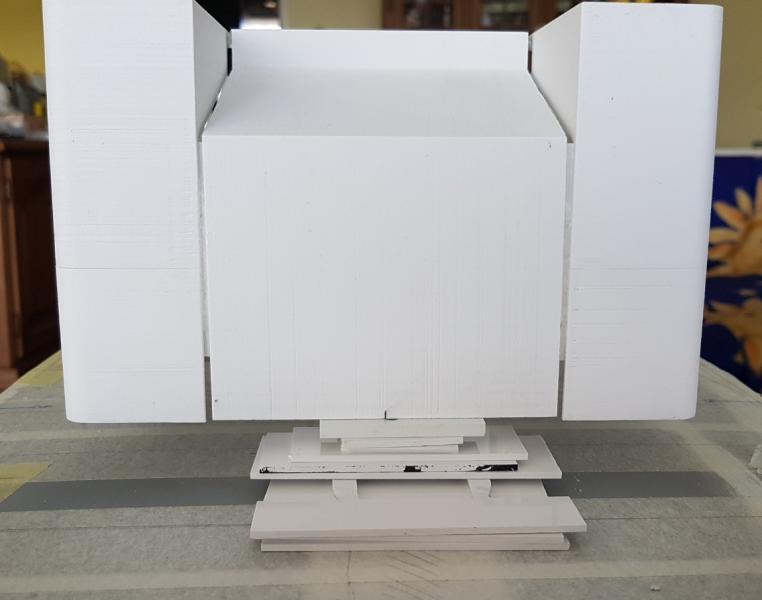

poziomowanie nadbudówki...





trasowanie nadmiaru do odcięcia...

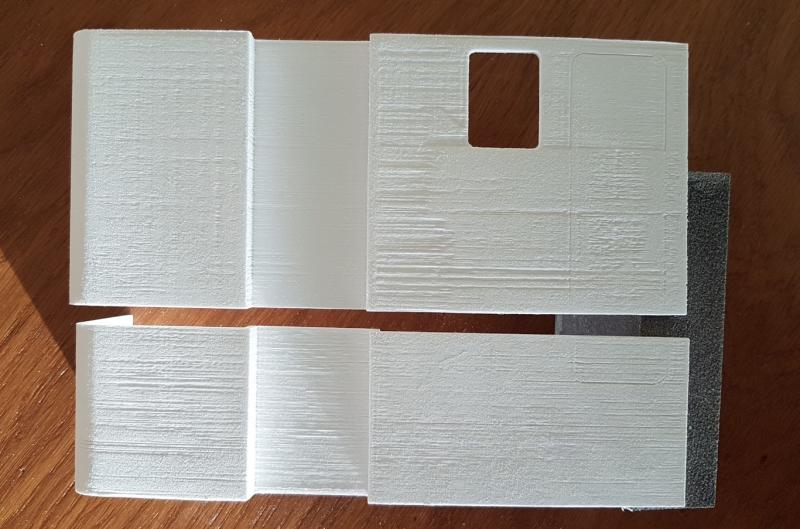

i już odcięte. Jedną z wad PLA jest w zaszadzie brak możliwości obróbki mechanicznej. Materiał można łatwo przegrzać i koniec cięcia czy szlifowania. Pozostaje obróbka ręczna. Wtedy materiał jest przyjemny w obróbce, choć nie łatwy i jest wystarczająco twardy i sztywny.

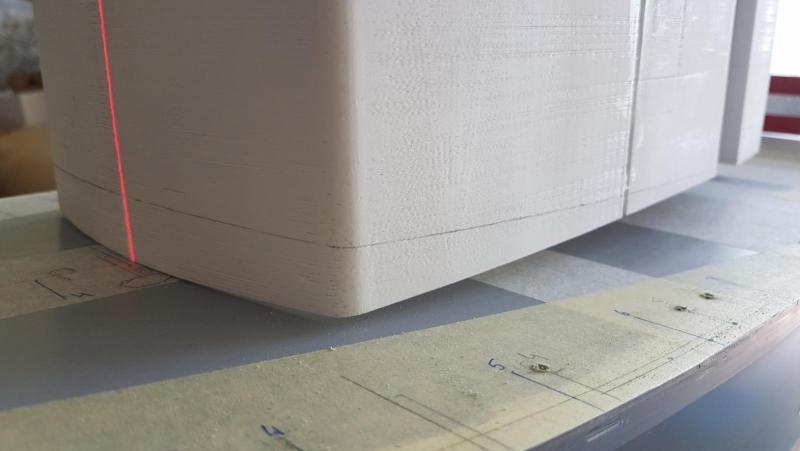

dokładne pasowanie nadbudówki do wyoblenia pokładu za pomocą papieru ściernego nałożonego na pokład

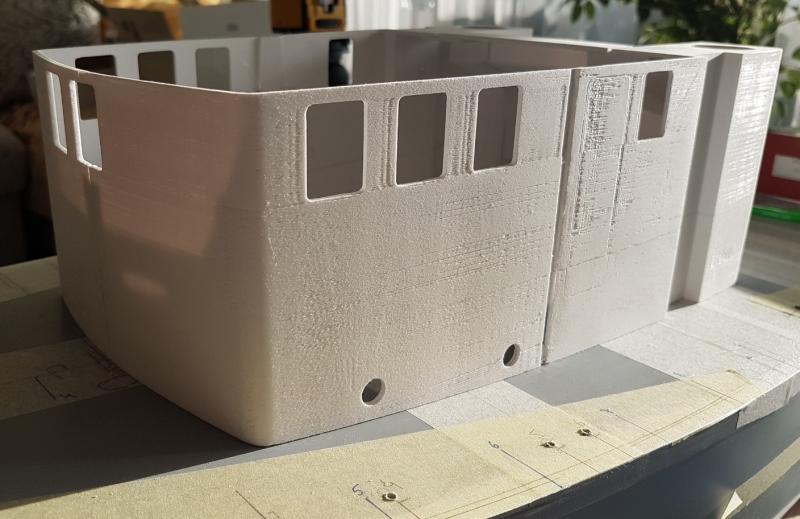

po wywierceniu otworów na bulaje kabin podpokładowych..

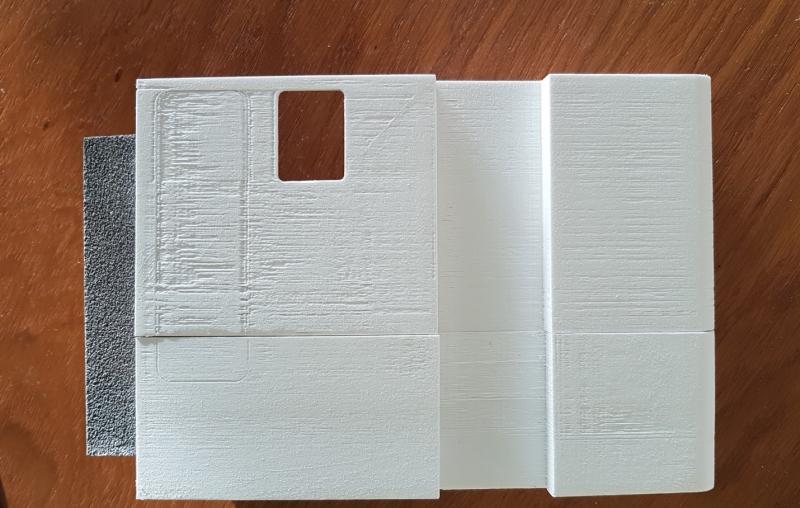

Do wstępnego wygładzenia powierzchni użyłem specjalnej żywicy do tego celu..




I już po malowaniu.



Na te 3 elementy zużyłem połowę zawartości opakowania.



czas żelowania 15-20 minut w płaskim naczyniu. Czas całkowitego utwardzania do 3h (wg instrukcji).
