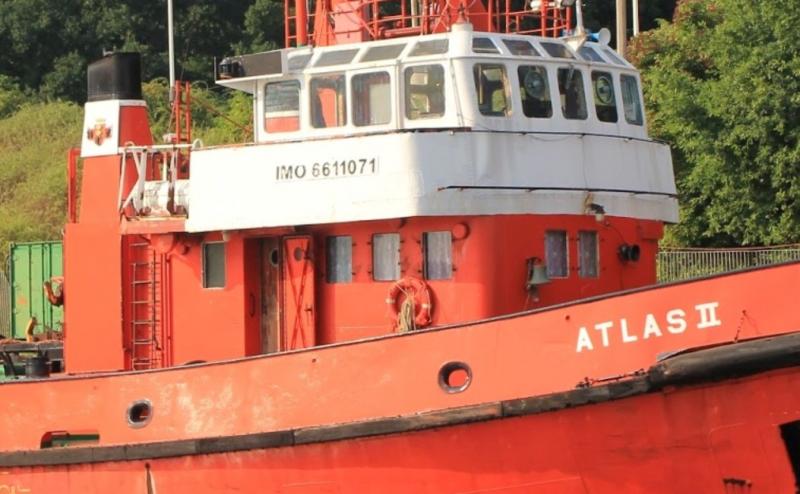

Holownik ATLAS 2 - budowa


Rekomendowane odpowiedzi

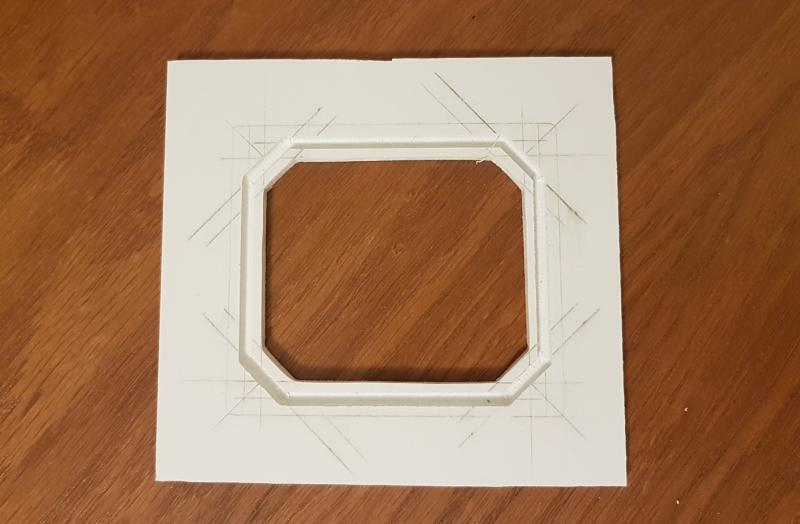

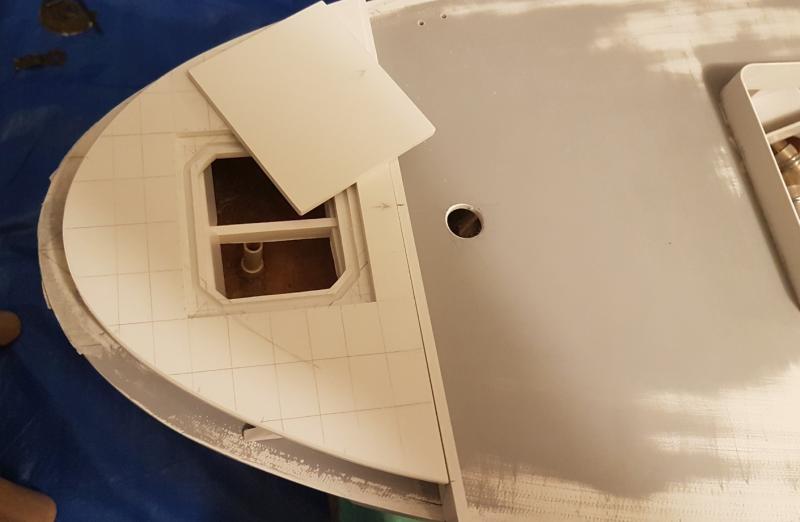

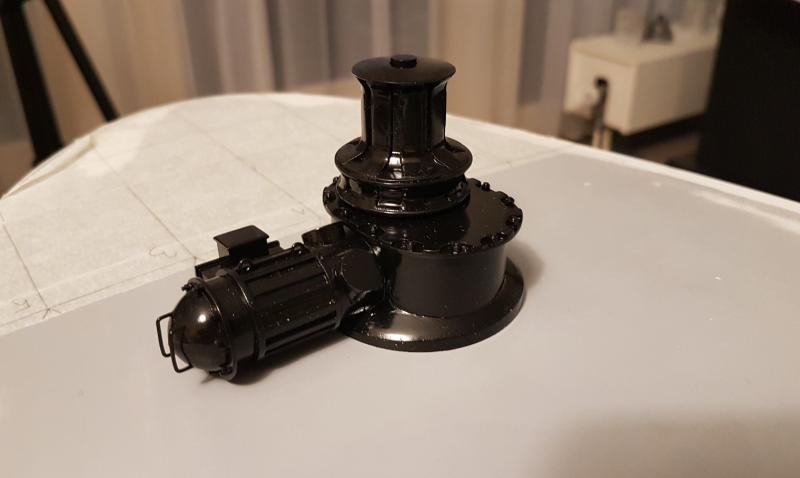

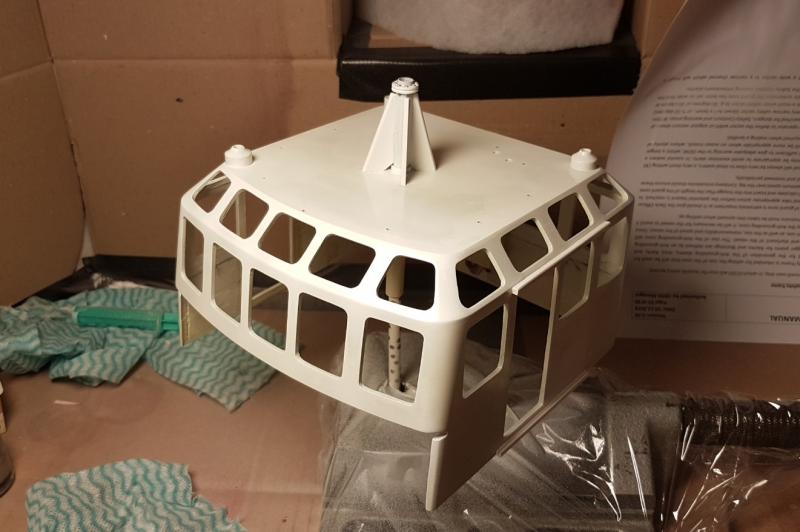

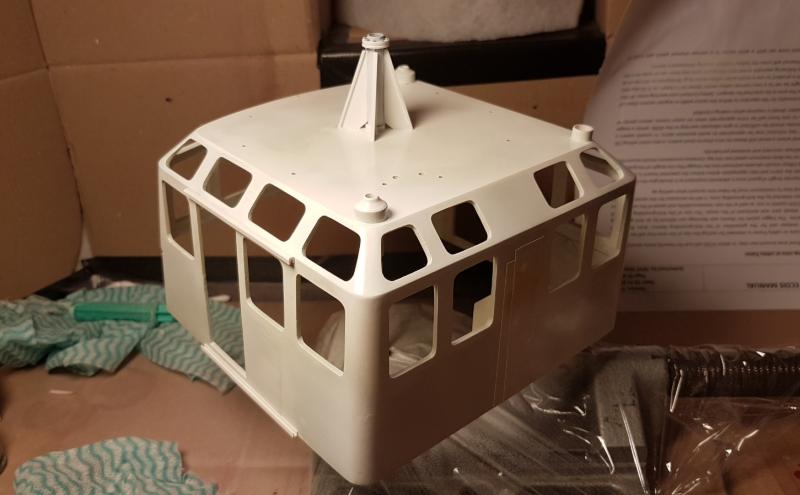

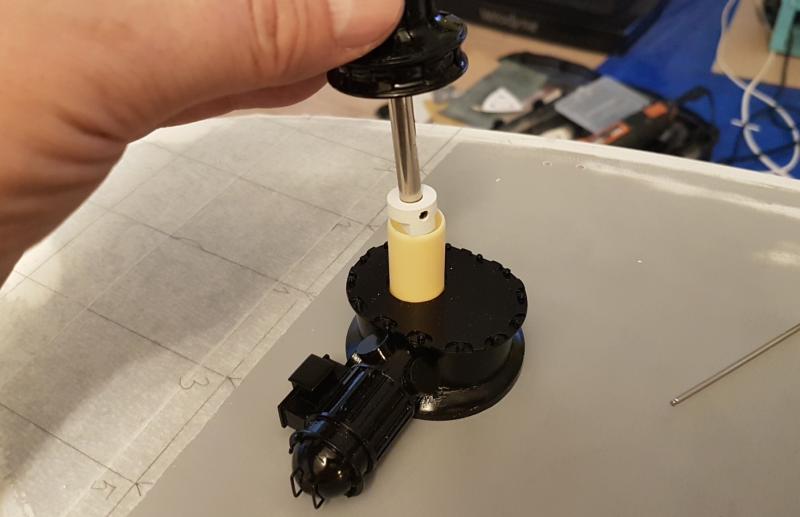

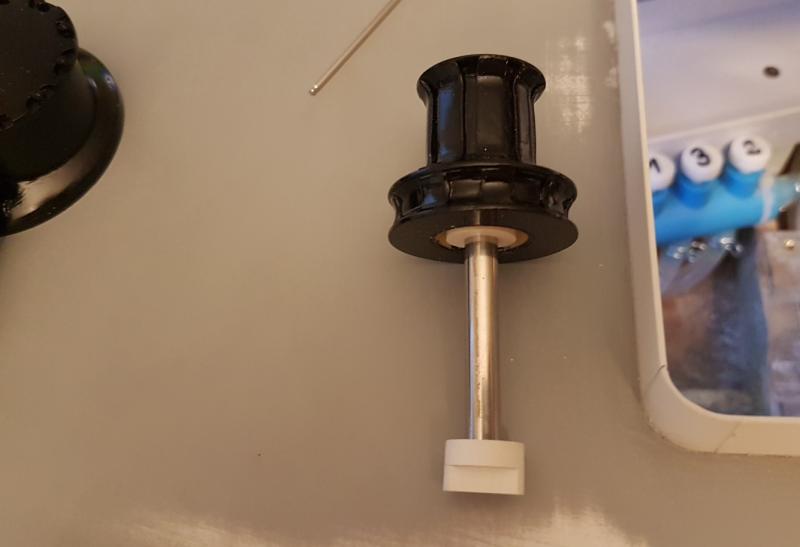

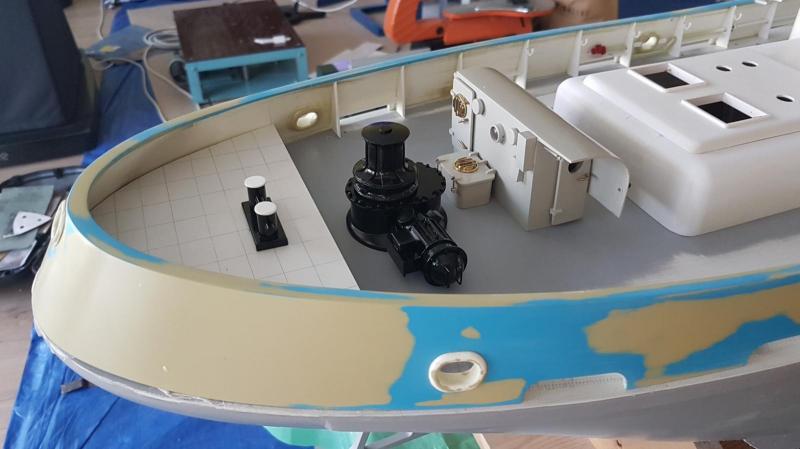

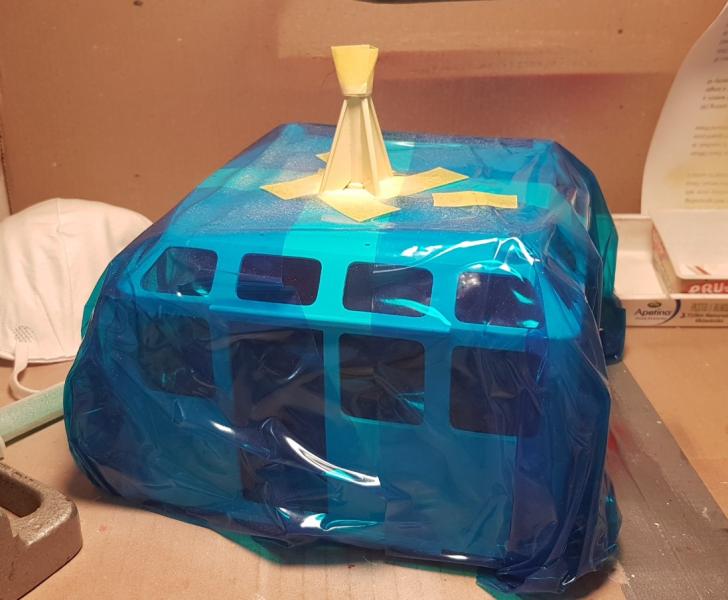

Pomalowałem kila elementów na czarno - Dupli Color Black Glossy 584909...

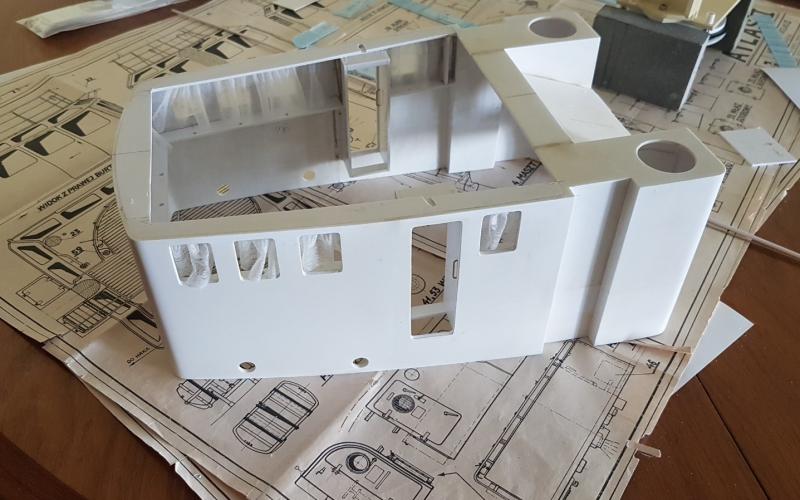

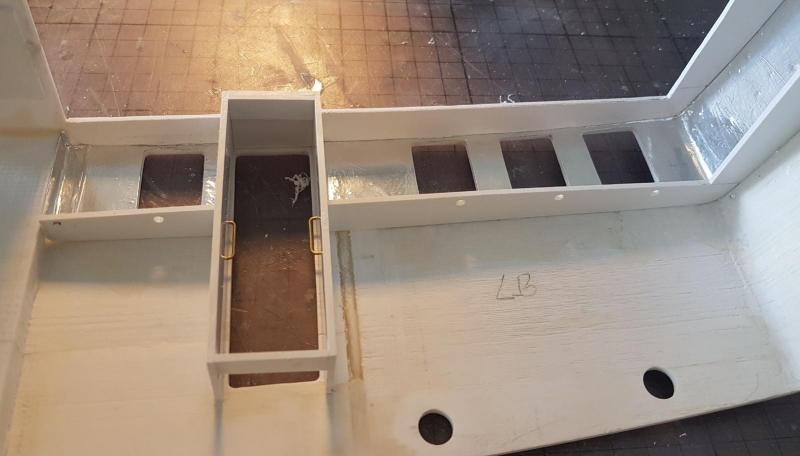

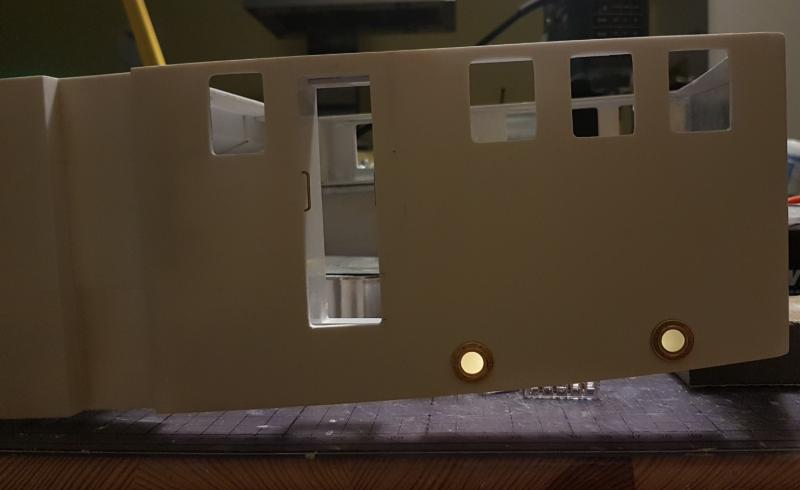

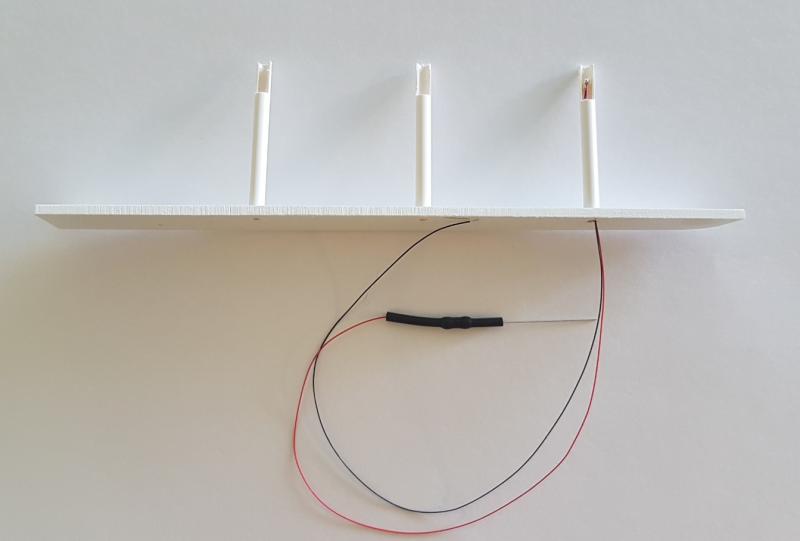

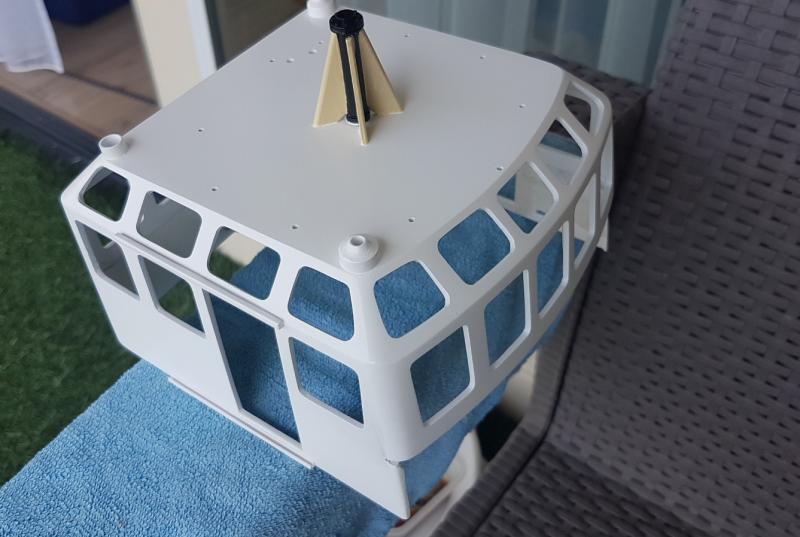

Zabrałem się za montaż oświetlenia w części nadbudówki. Celem było osiągnięcie słabego i ciepłego światła. Włożyłem ledy w rurki. Daje to możliwość późniejszego montażu, oraz łatwej wymiany w razie gdyby padły. Led daje światło w stronę ściany, aby dodatkowo je osłabić i rozproszyć...

Użyłem ledy 0805 z opornikiem na 12V..





W sumie w nadbudówce w górnej części będzie 10 led...

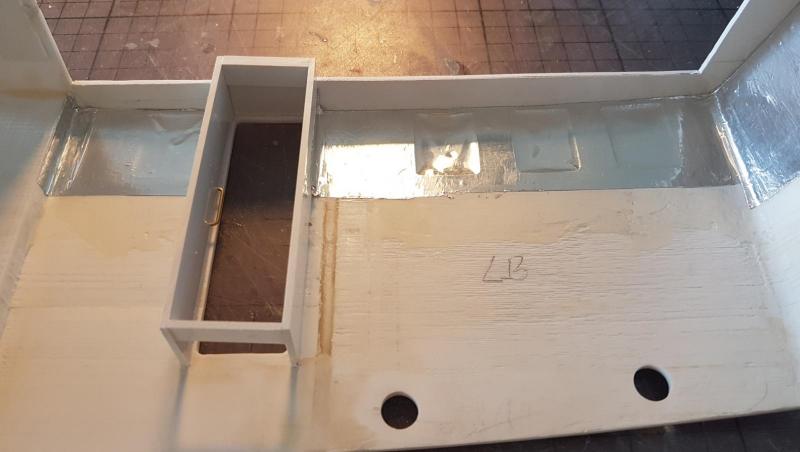

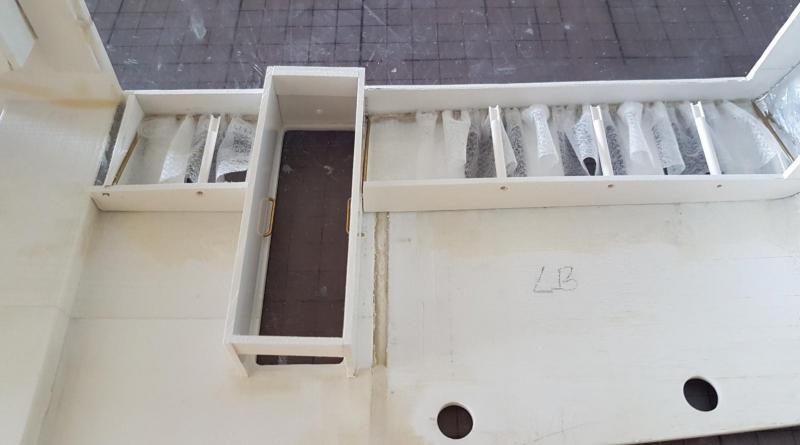

Wyłożyłem komory, gdzie będzie oświetlenie folią aluminiową...

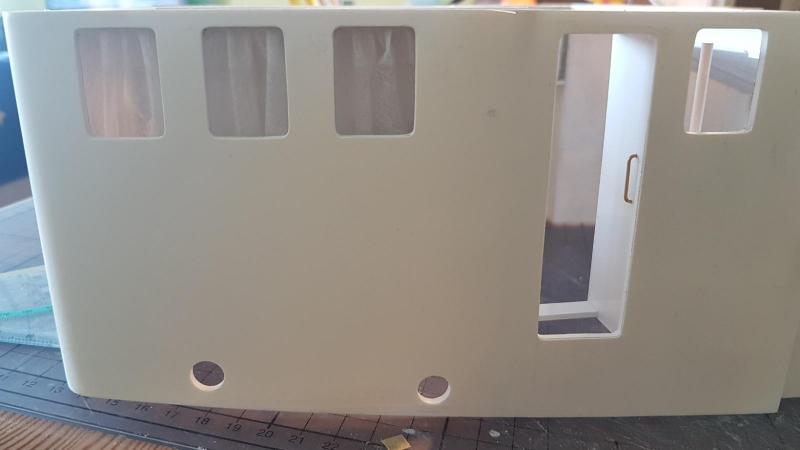

W oknach założyłem firanki. Nie wiem co to za materiał. ale jest bardzo delikatny...

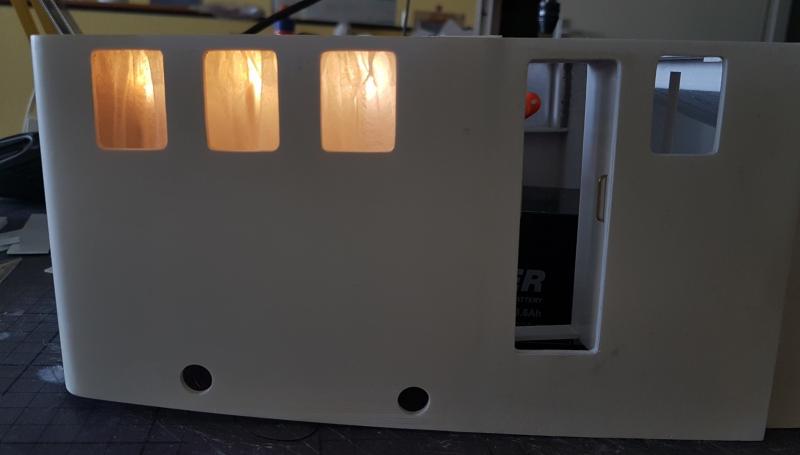

oraz zrobiłem próbę oświetlenia...






  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

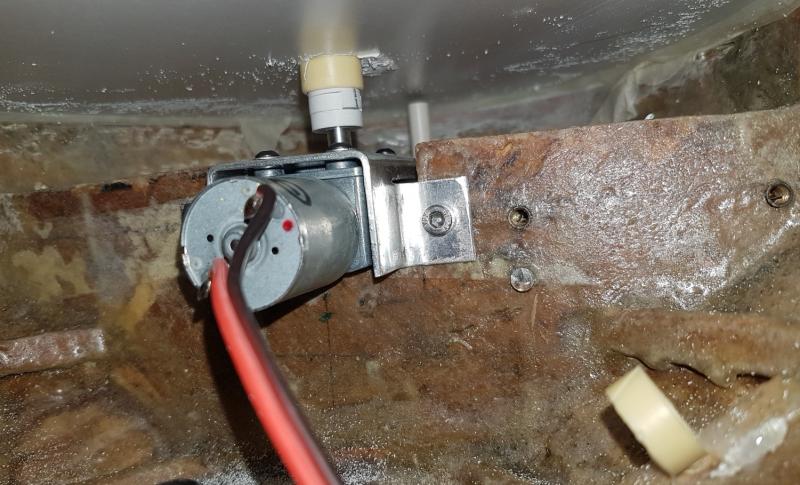

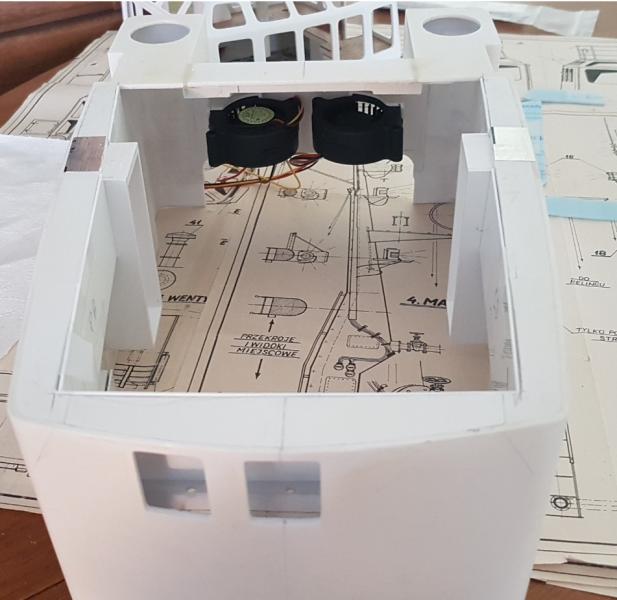

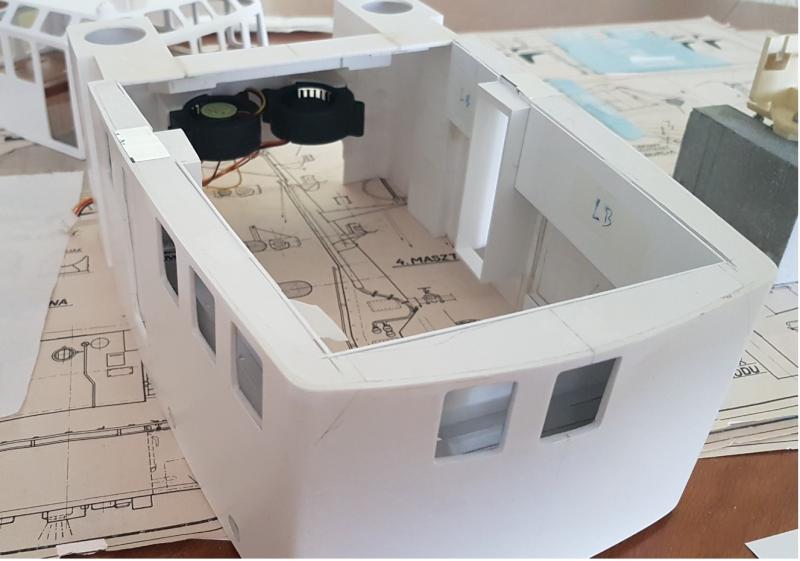

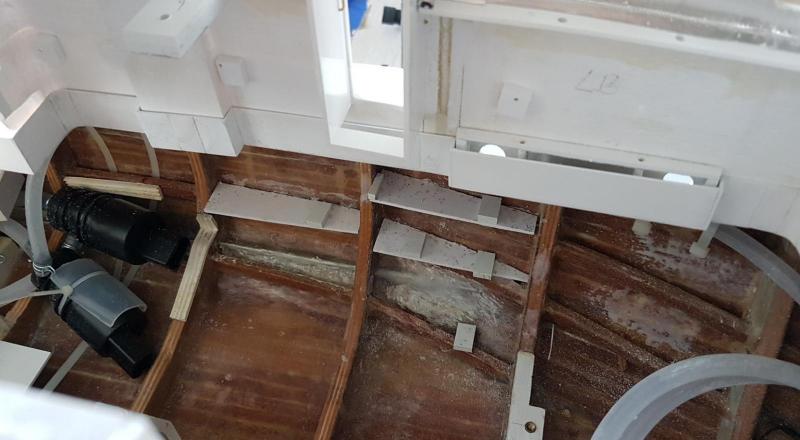

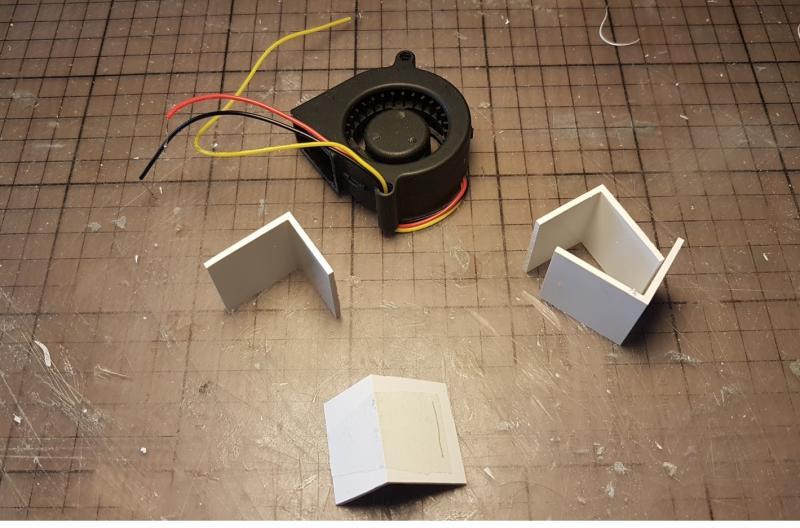

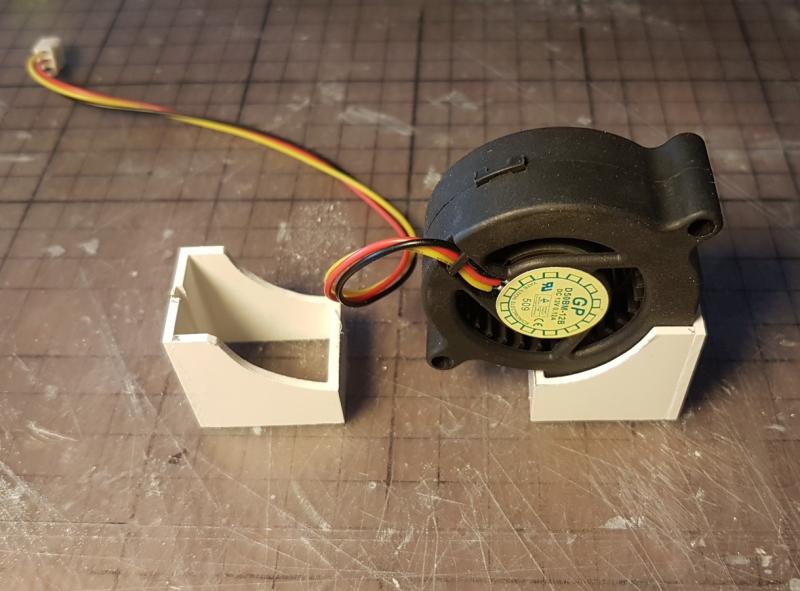

Założyłem mocowanie dla wentylatorów wyciągowych wspomagających chłodzenie. Będzie jeszcze jeden większy wentylator w pobliżu dolotu powietrza do wnętrza części podpokładowej....









Aby zrobić poręcze musiałem zrobić giętarkę. Prosta, ale zapewnia powtarzalność gięcia ....




po wygięciu drutu 1,5 mm zrobiłem poręcze wokół nadbudówki....

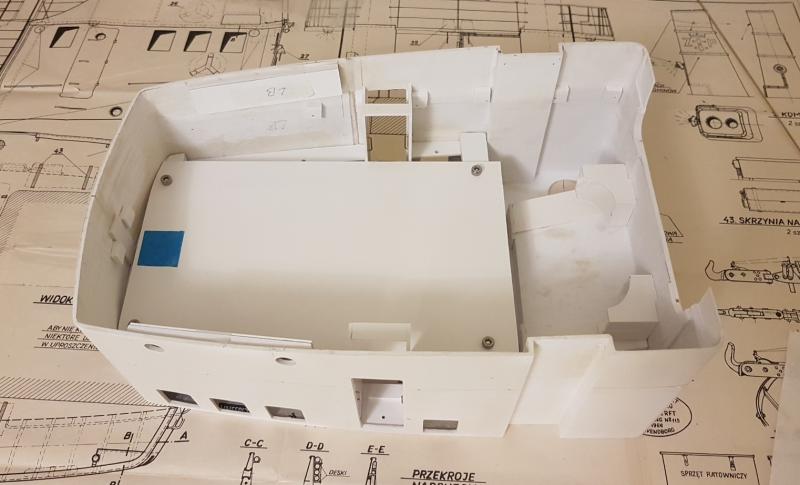

zamontowałem płytę na której zamocuję wszystkie kostki elektryczne i moduł kamery



Odnośnik do komentarza
Udostępnij na innych stronach

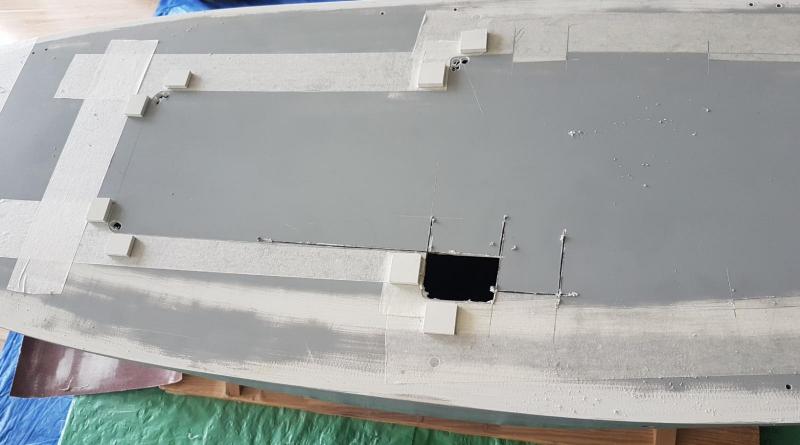

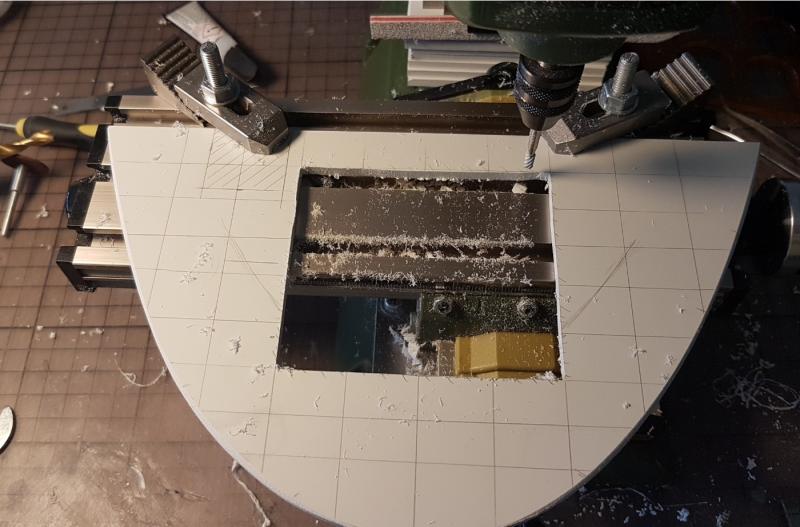

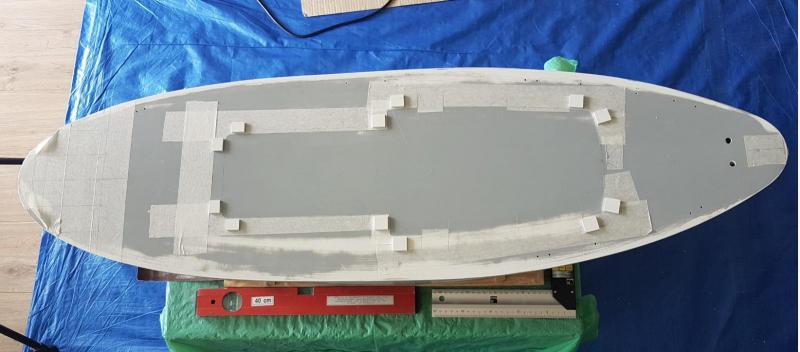

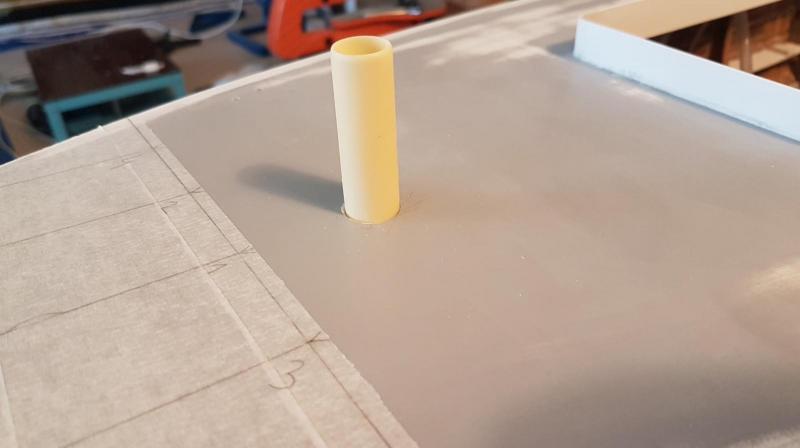

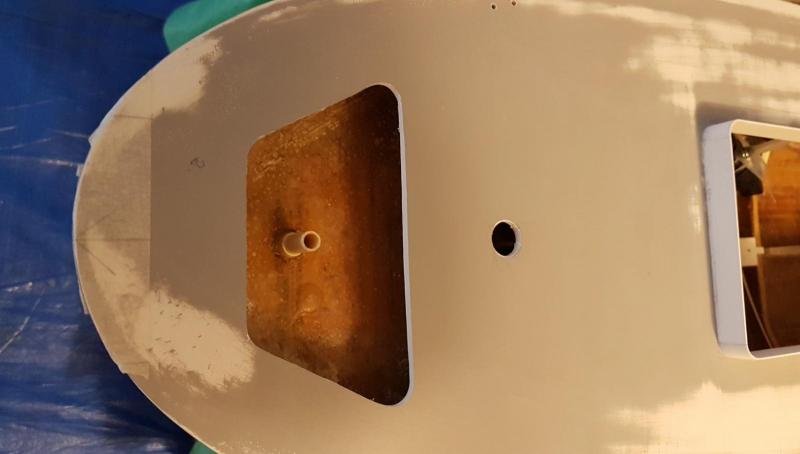

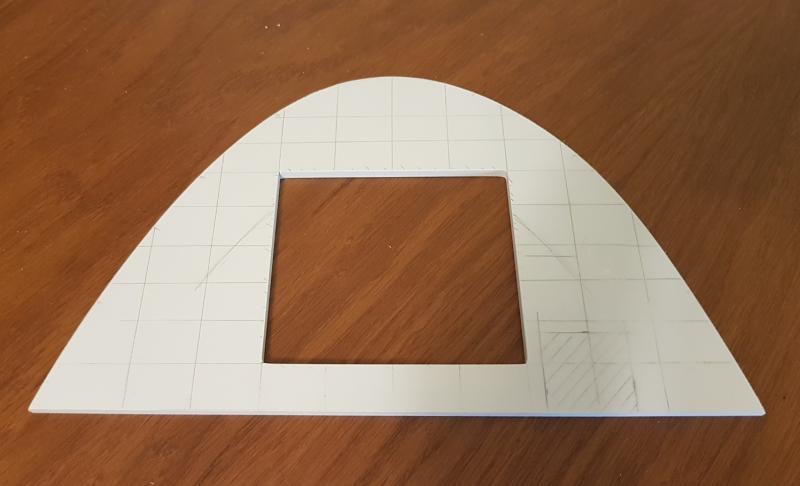

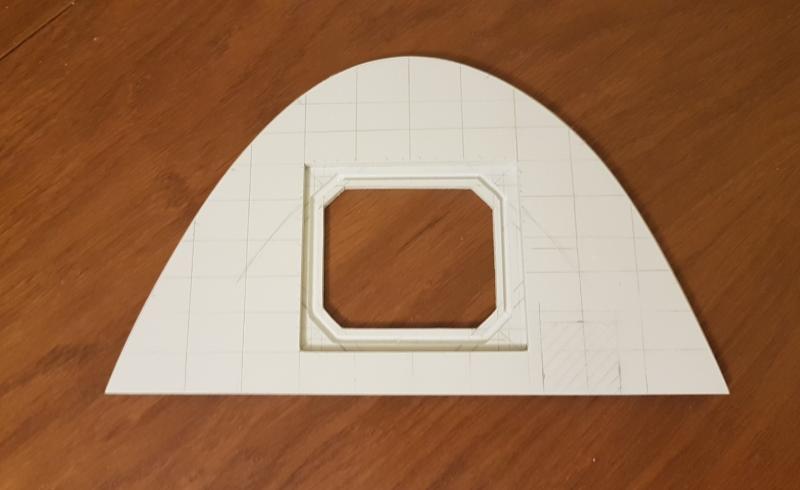

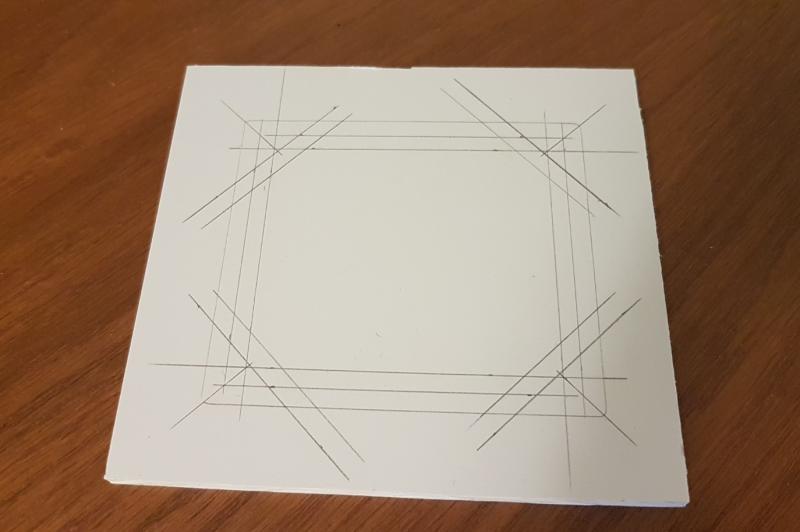

Przyszedł czas na wycięcie części pokładu z dostępem do urządzeń....

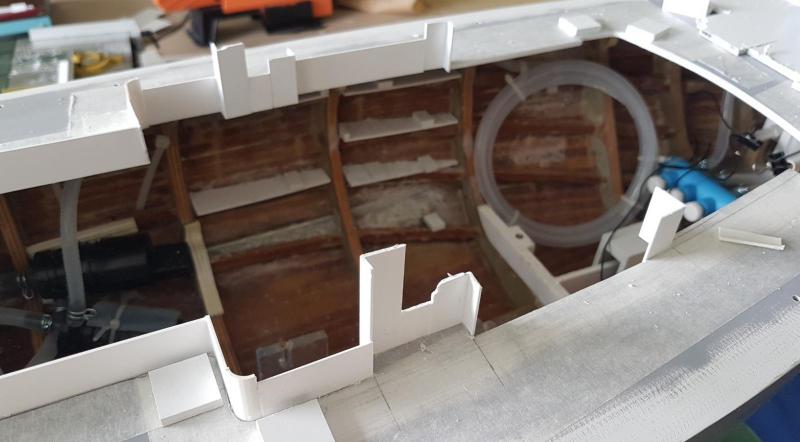

aż z ciekawości sprawdziłem. Kadłub zamknąłem pokładem we wrześniu 2018. Czułem się trochę jakbym otwierał sarkofag ;)...

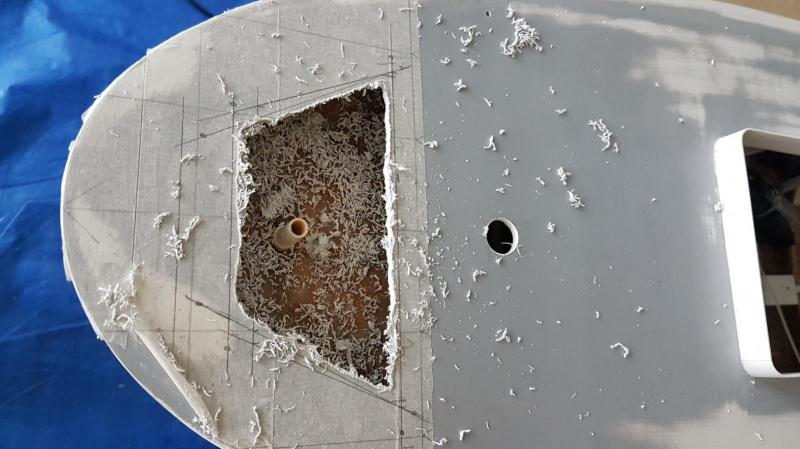

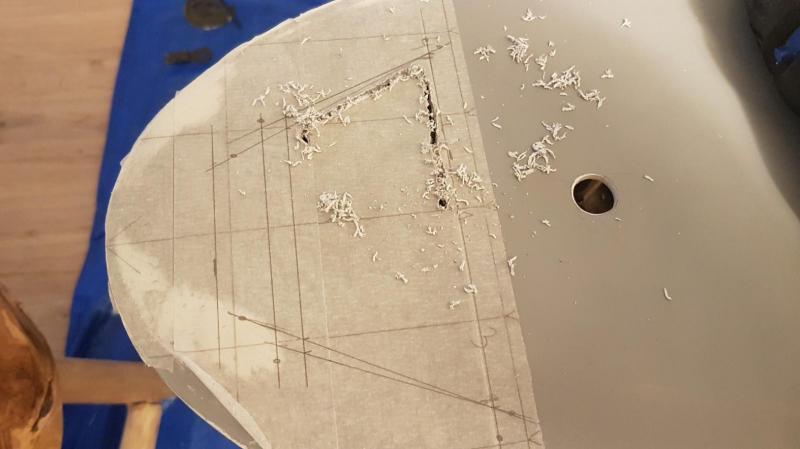

pierwsze cięcie....




i potem już poszło.... Nie było jednak tak łatwo jak mi się początkowo wydawało, i to mimo użycia narzędzi elektrycznych ....

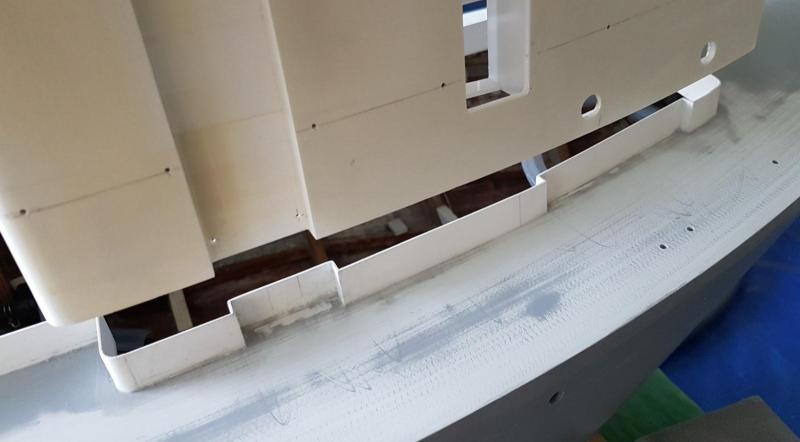

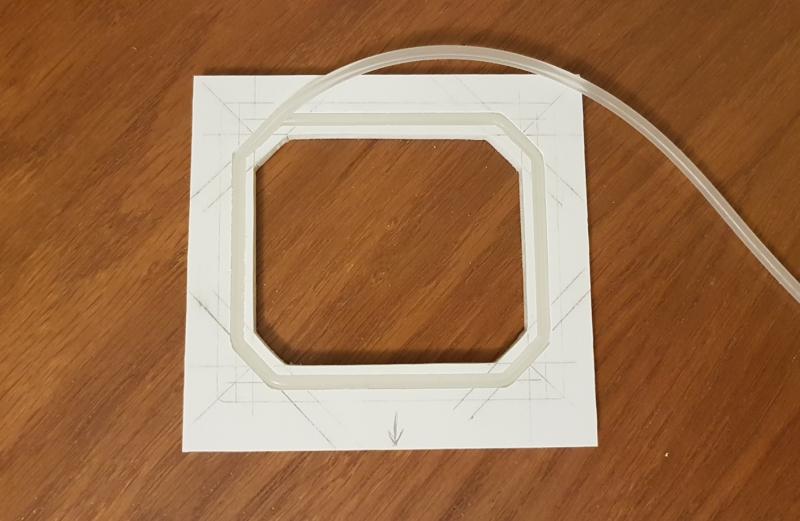

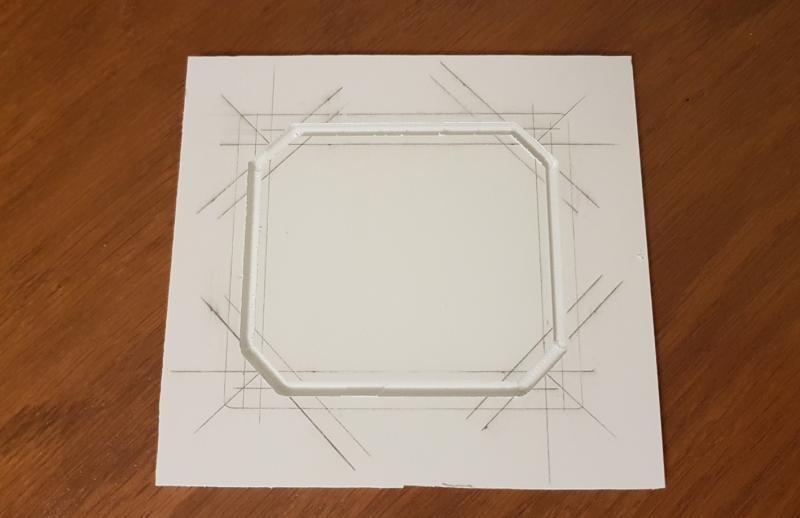

Wykonanie rantu zabezpieczającego przed dostępem wody. Użyłem płaskownik 20x1 mm. W narożniki wstawiłem ćwiartki rurki ....

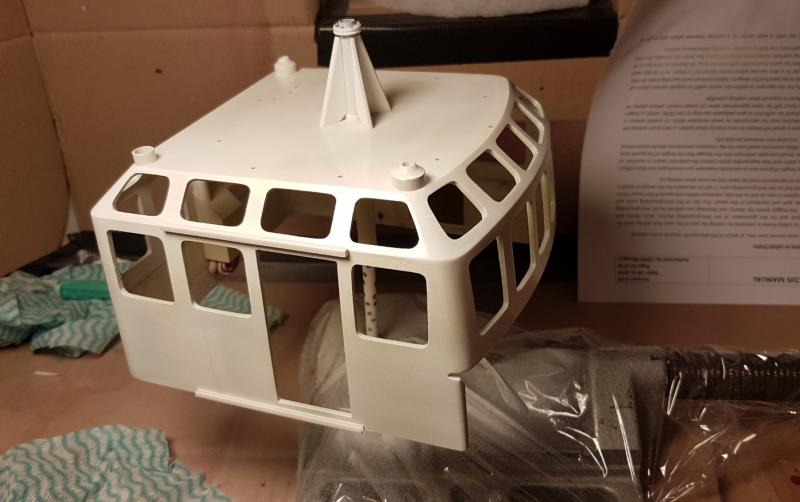

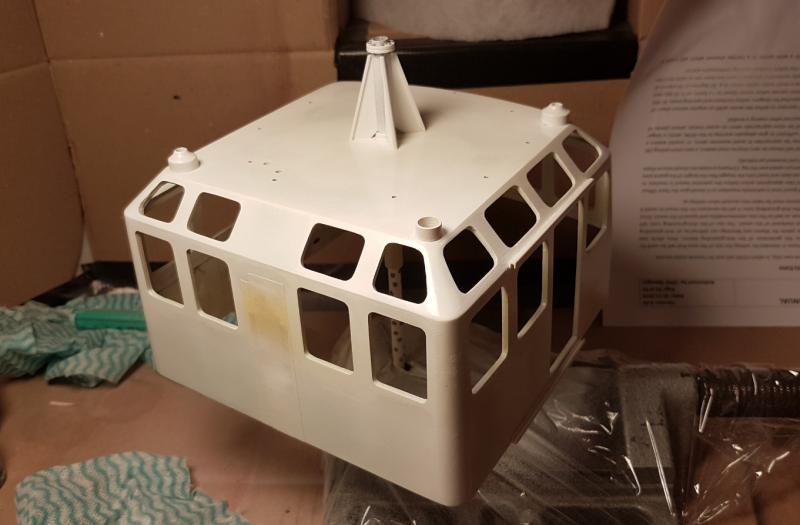

przymiarka nadbudówki...




dopasowanie udało się zrobić nawet dokładne. Wchodzi pasownie, ale lekko...
