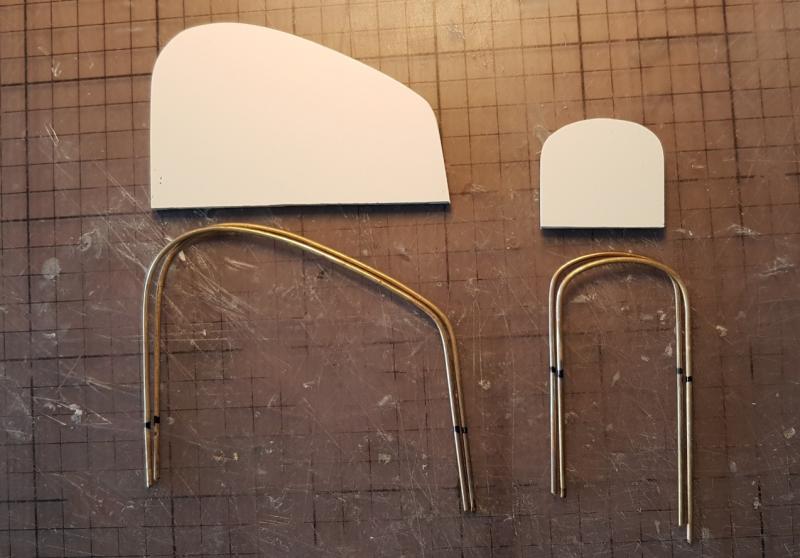

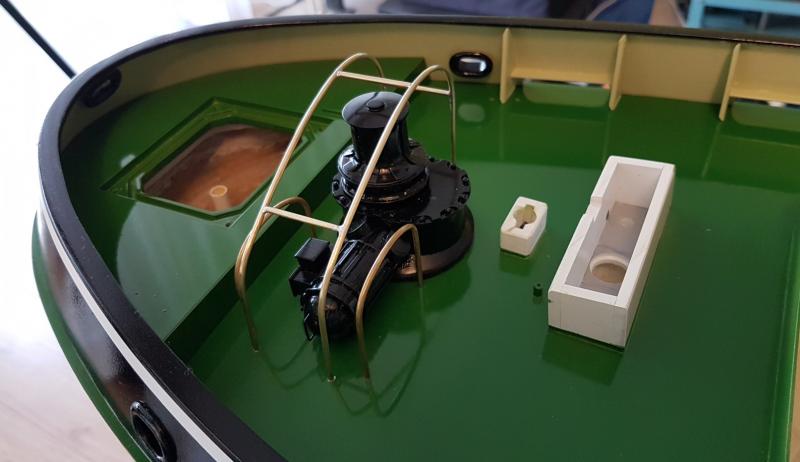

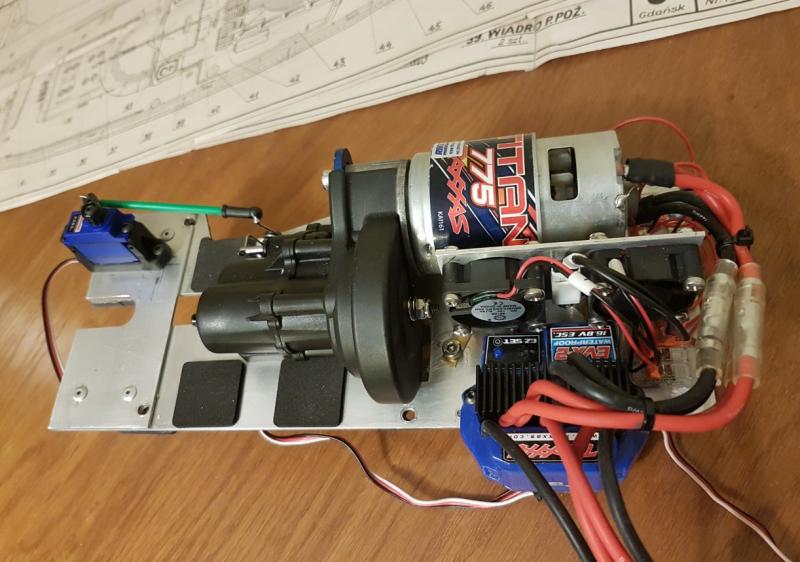

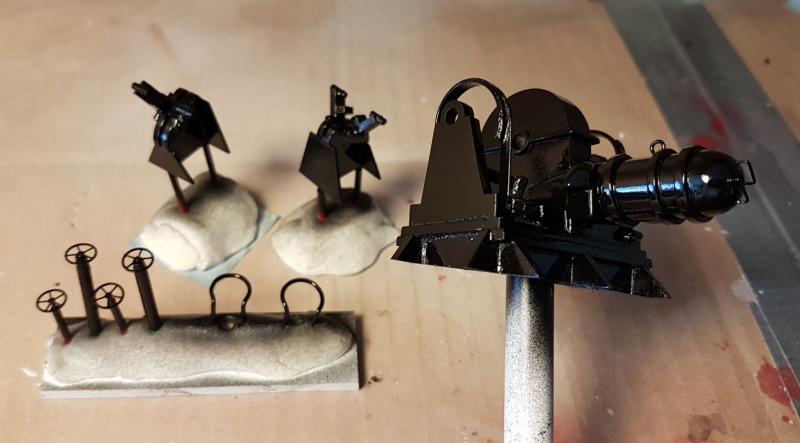

Holownik ATLAS 2 - budowa


Rekomendowane odpowiedzi

  • 2 tygodnie później...

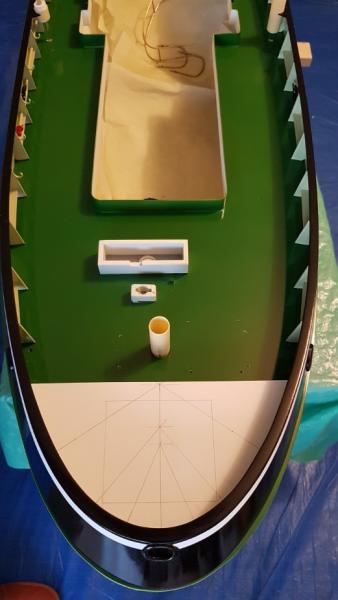

W końcu nadeszła chwila, aby przykleić nadburcie. Zwłoka czasowa była mi potrzebna, aby dobrze przemyśleć procedurę mocowania. Nie ukrywam, że podchodziłem do tego jak pies do jeża. W międzyczasie było wiele przygotowań, zmian koncepcji i przymiarek na sucho. Ostatecznie decyzja zapadła.

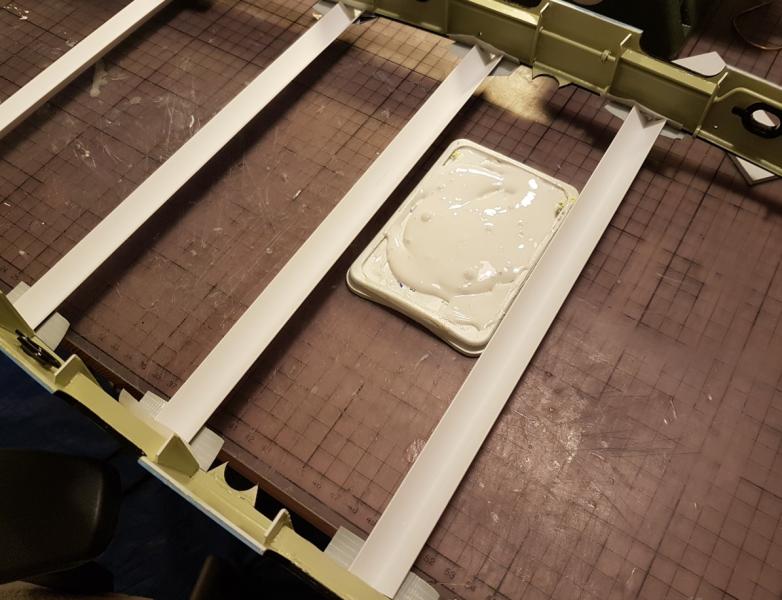

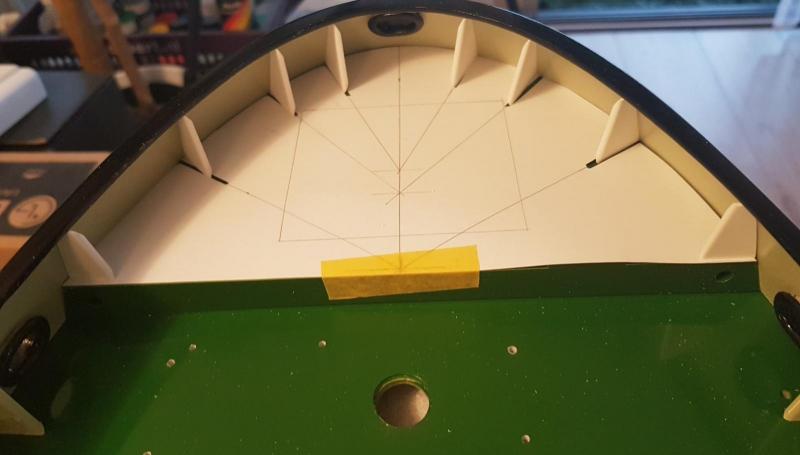

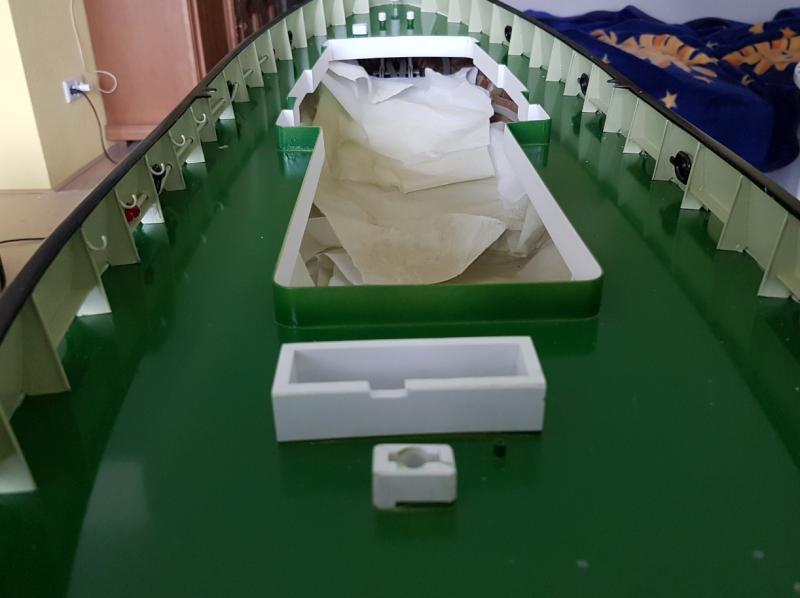

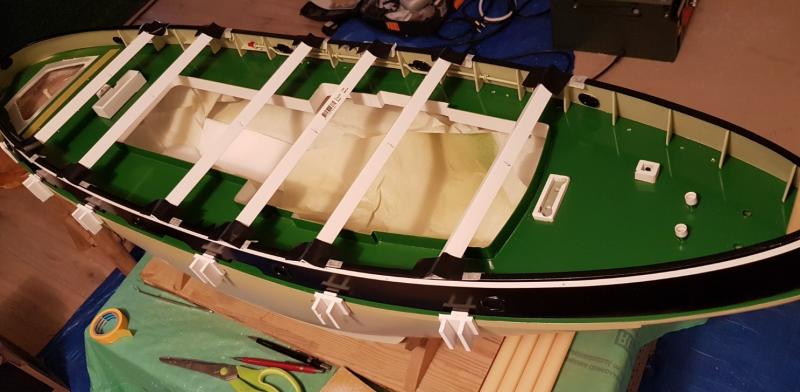

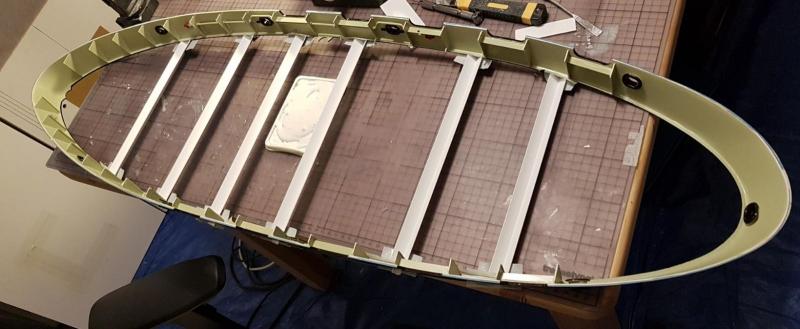

Najpierw nadburcie usztywniłem i wkleiłem bloki oporowe, ustalające nadburcie na pokładzie....



następnie nałożyłem szpachlę epoksy, Bosman 1, której użyłem jako kleju na część zewnętrzną (dała się poznać jak wyśmienite spoiwo do elementów o gładkiej powierzchni), a na dolną krawędź wsporników nałożyłem klej CA... Szpachlę nakładałem za pomocą strzykawki z igłą....

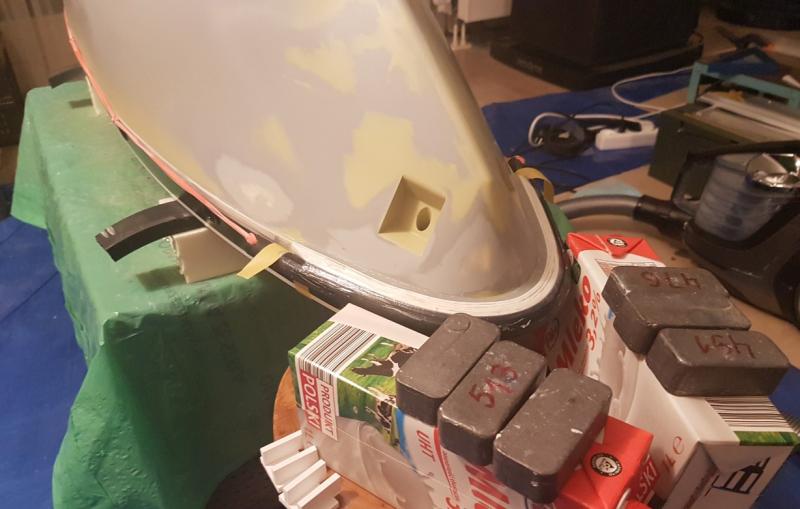

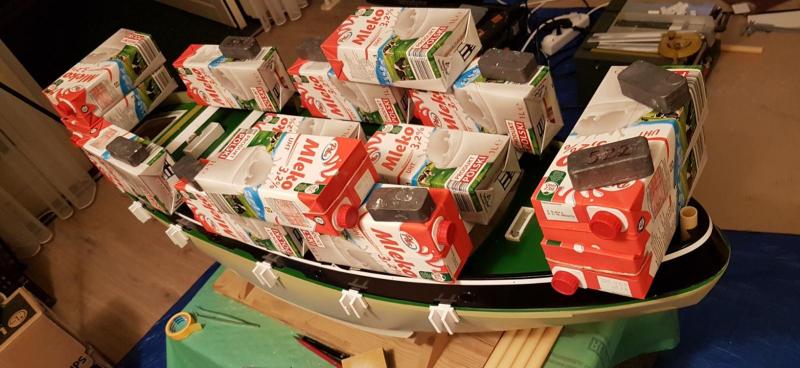

całość nastawiłem na pokład i dociążyłem poznanymi już odważnikami....





niewielki nadmiar szpachli usunąłem z obydwu stron, aby klejenie wyszło na gotowo od wewnętrznej strony.

Jutro się okaże jak wyszło.







Odnośnik do komentarza
Udostępnij na innych stronach

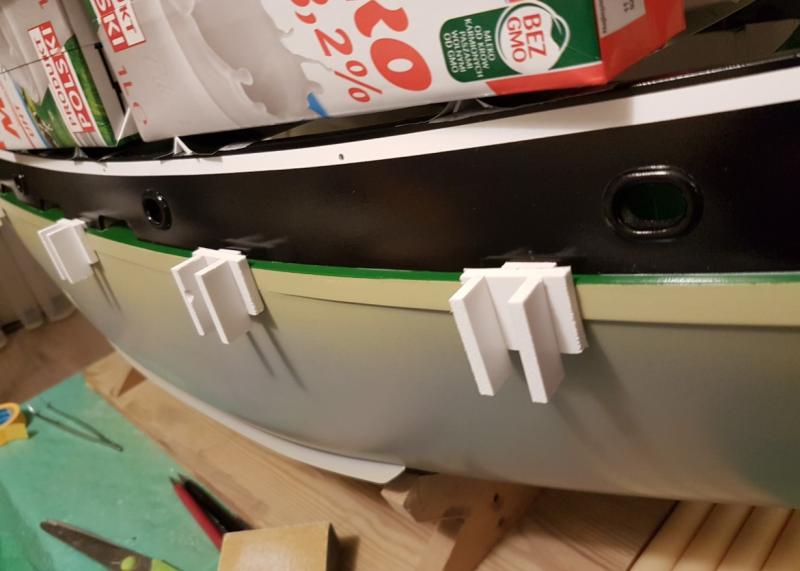

Aby wyfrezować miejsce na odbijacz gumowy wykonałem prowizoryczny statyw dla dremela...





Następnie zfazowałem górną i dolną powierzchnię na ściernicy, aby uzyskać odpowiednie pochylenie....

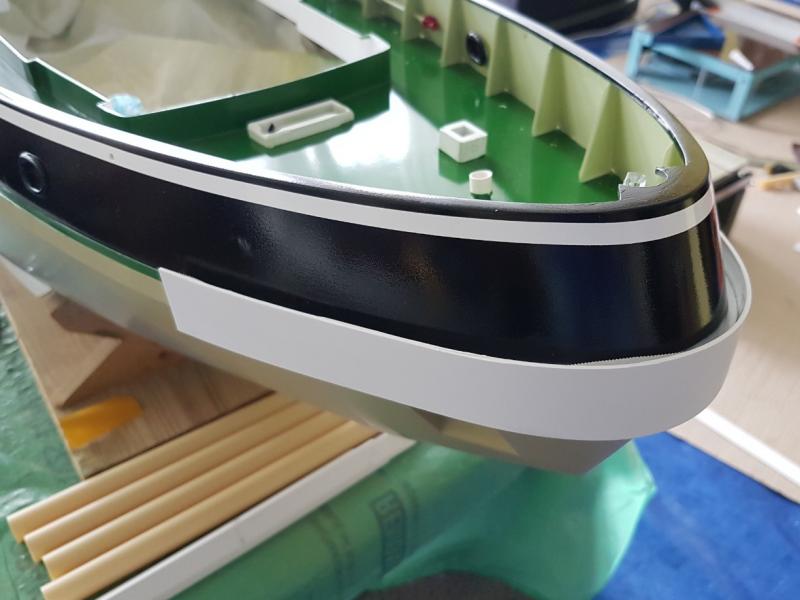

dziobową i rufową podporę odbijacza zamocowałem za pomocą żywicy epoxy na miejsce....





jako odbijacza użyję uszczelkę gumową 16 mm.



następnie wolną przestrzeń wypełniłem żywicą epoxy z mikrobalonem....









Odnośnik do komentarza
Udostępnij na innych stronach

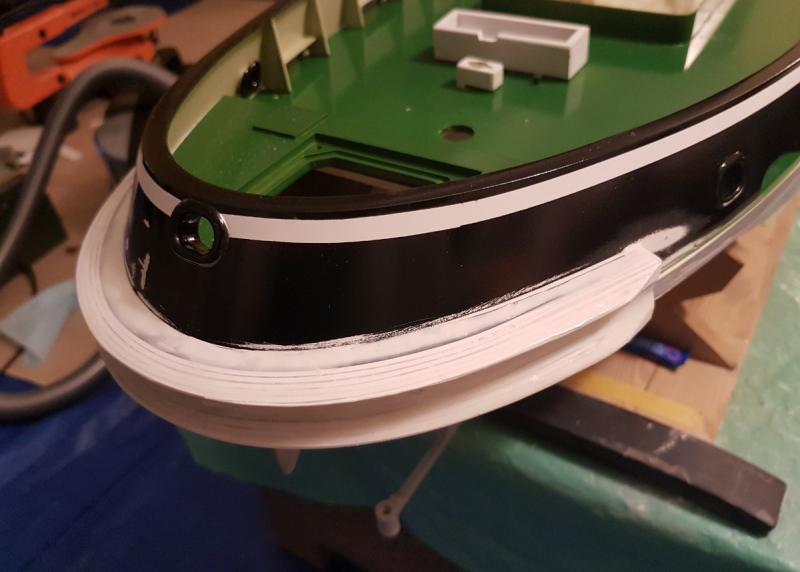

Nie załączyłem zdjęć z tej czynności, bo paluchy miałem całe w kleju. Nadrabiam zaległości poprzez opis.

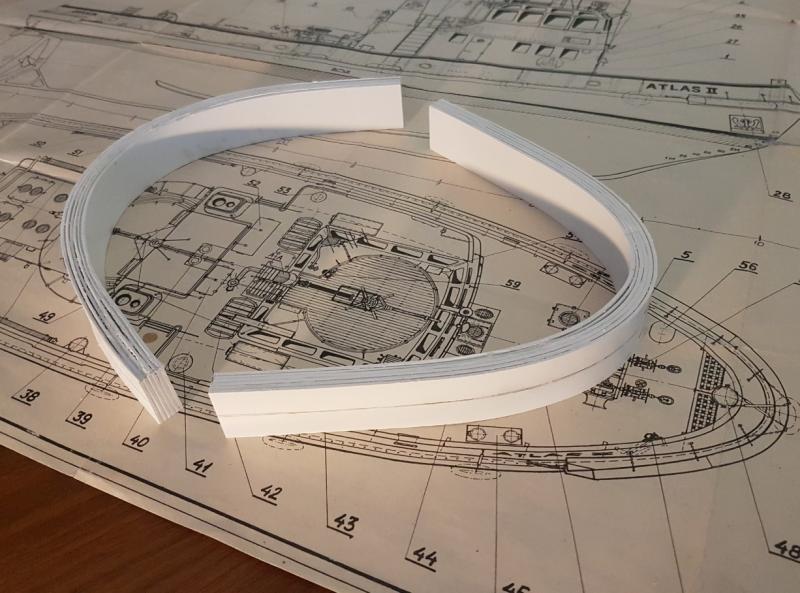

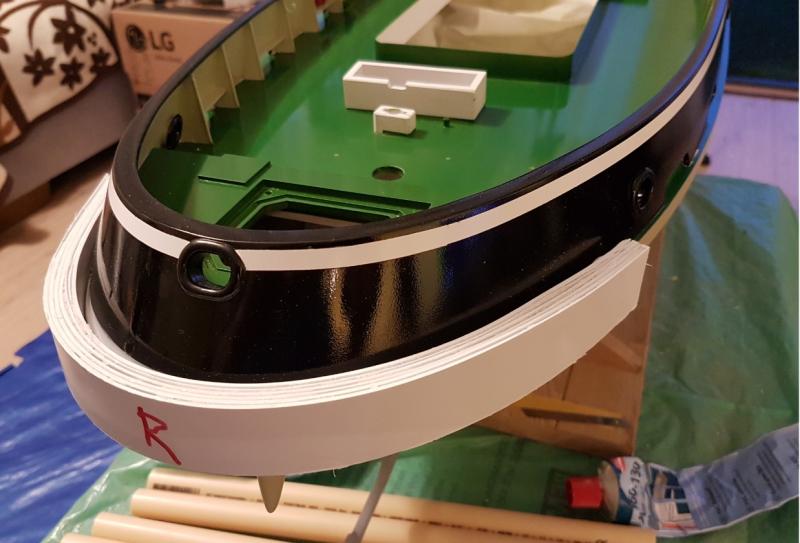

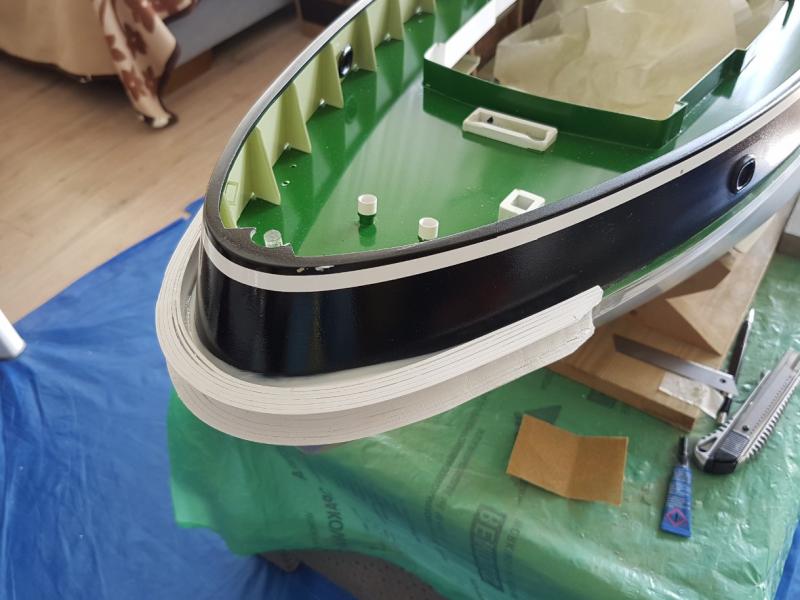

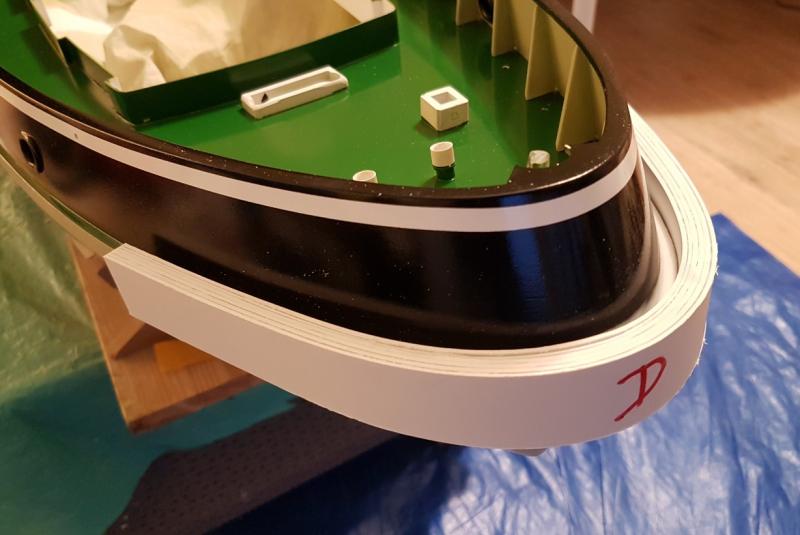

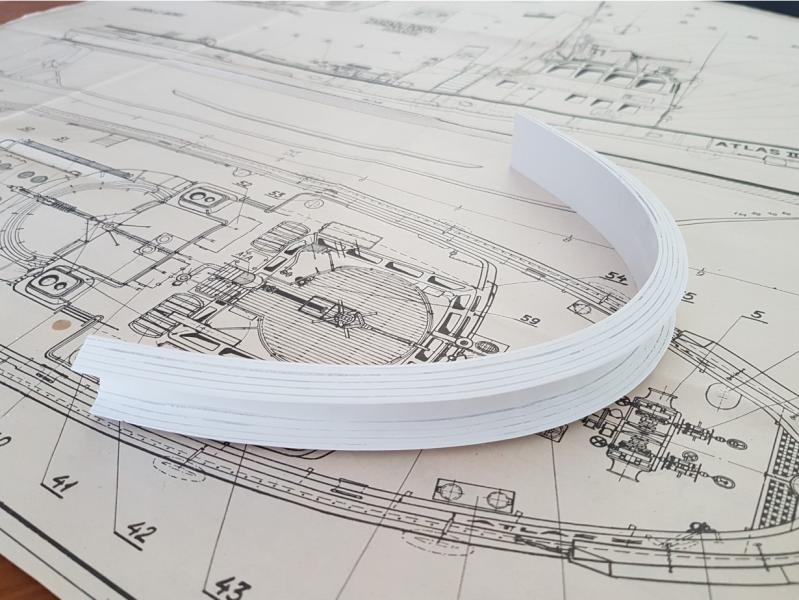

Paski przyklejałem pojedynczo, bo dobrym złapaniu poprzedniego. Wstępnie formowałem je po rozgrzaniu we wrzątku, na tyle tylko, aby stały się plastyczne.

Do klejenia użyłem kleju COSMOFEN PLUS HV SL-660.130.

Nie jest to sklejone idealnie, bo wiedziałem, że nie jest to element konstrukcyjny i wszelkie niedokładności będą zakryte żywicą i szpachlą.

Odnośnik do komentarza
Udostępnij na innych stronach

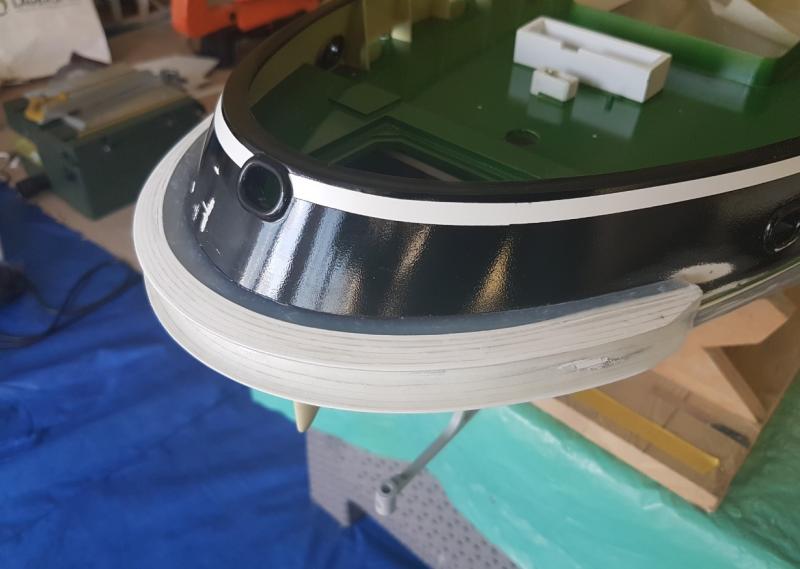

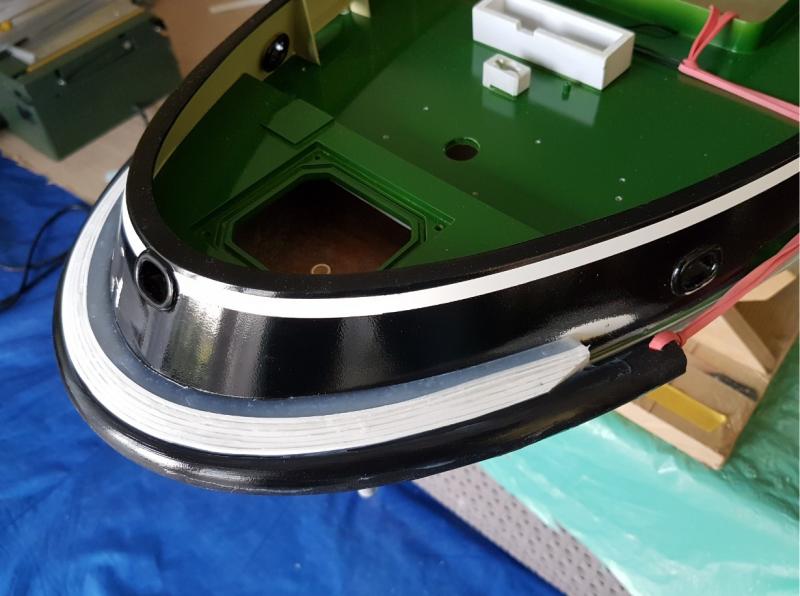

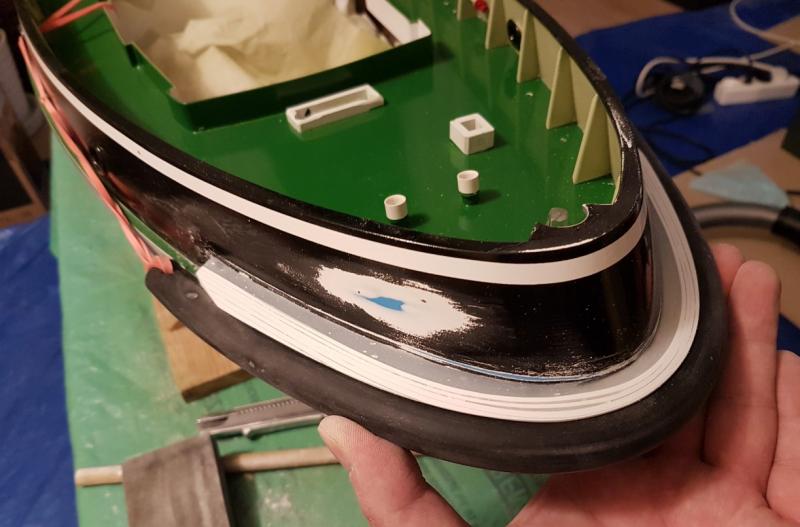

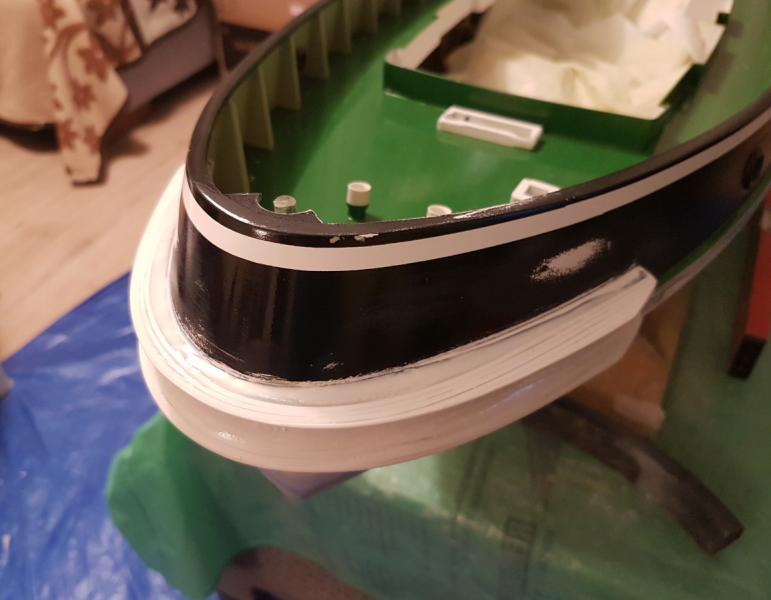

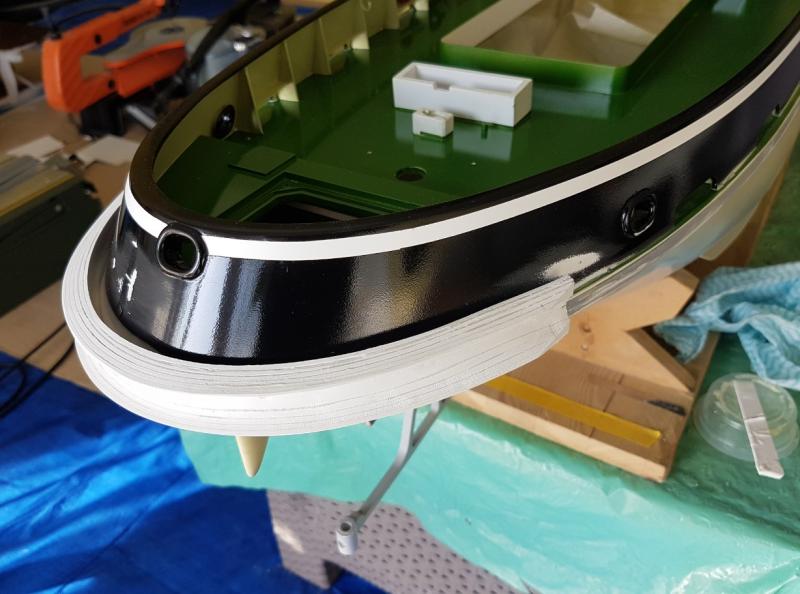

Podpora odbijacza zaraz po zdjęciu gumy, dobrze nasmarowanej woskiem, stąd bez problemu odeszła...

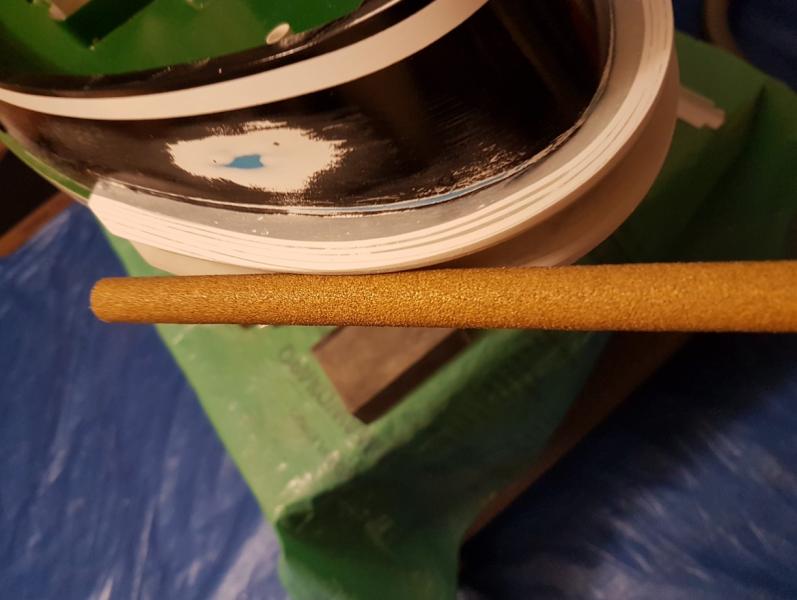

oraz po wstępnym wyszlifowaniu...

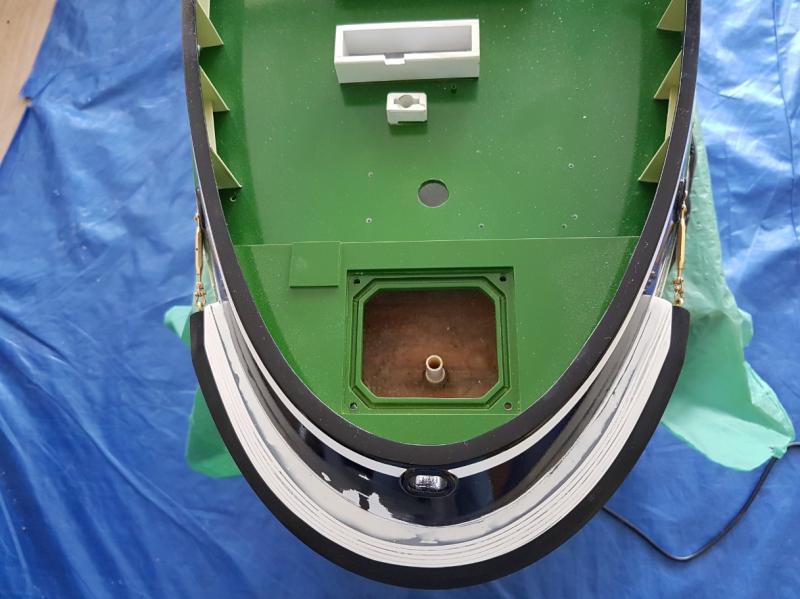

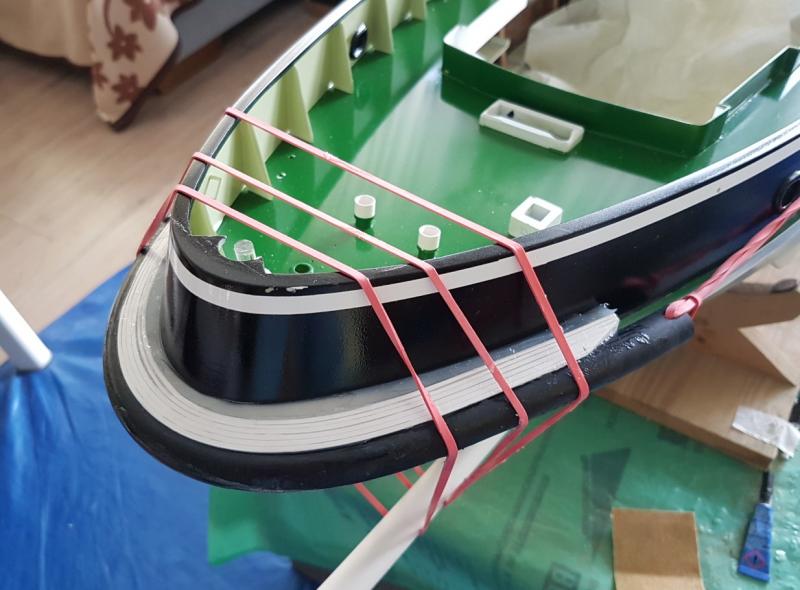

teraz nałożyłem żywicę od dolnej strony odbijaczy....





dziś przyszedł komplet napisów ...., są to kalkomanie...


Odnośnik do komentarza
Udostępnij na innych stronach

Dzień poświęciłem na kolejne prace zbliżające mnie do malowania kadłuba. Wykonałem odbijacze.

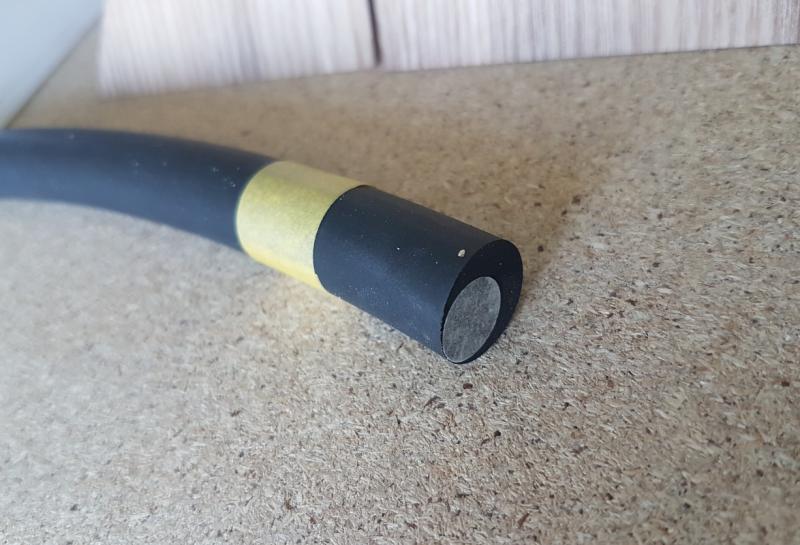

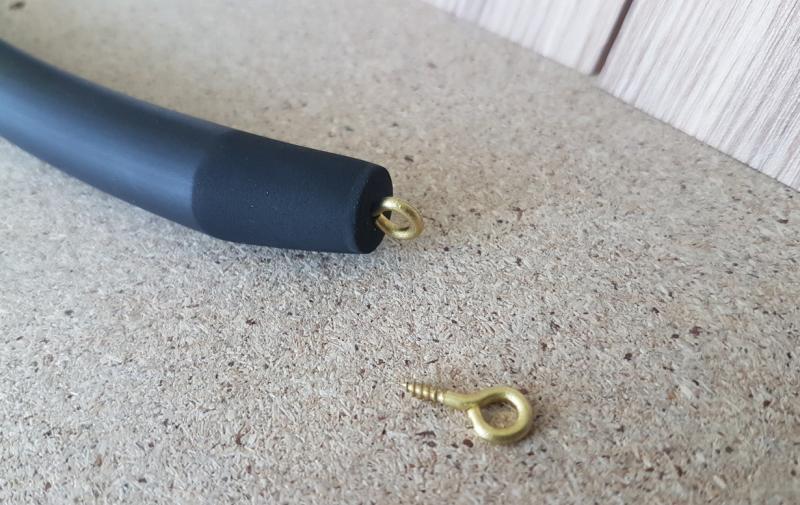

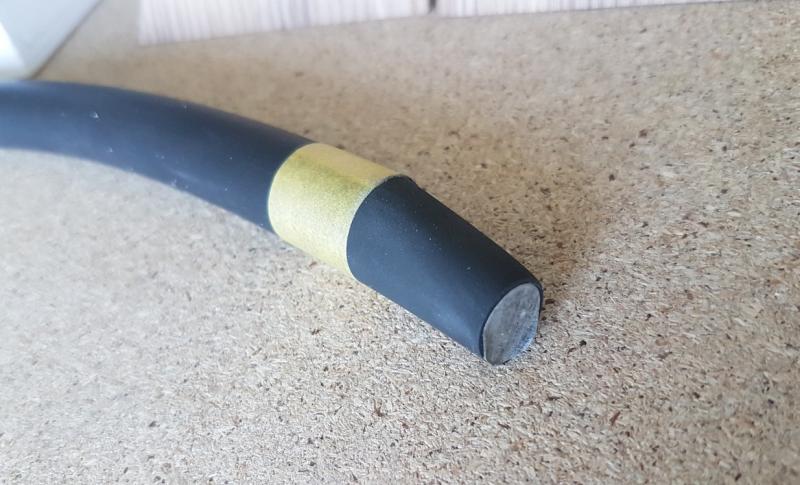

Końce gumy zostały sfazowane....

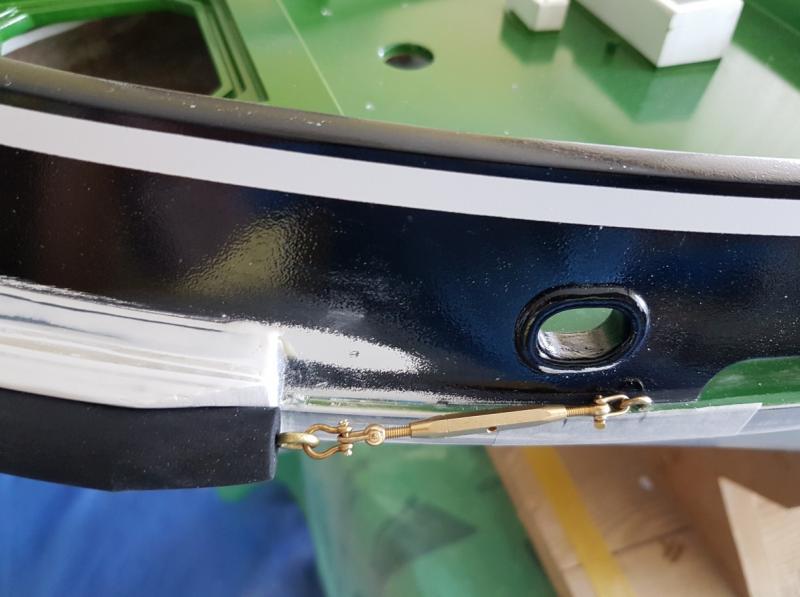

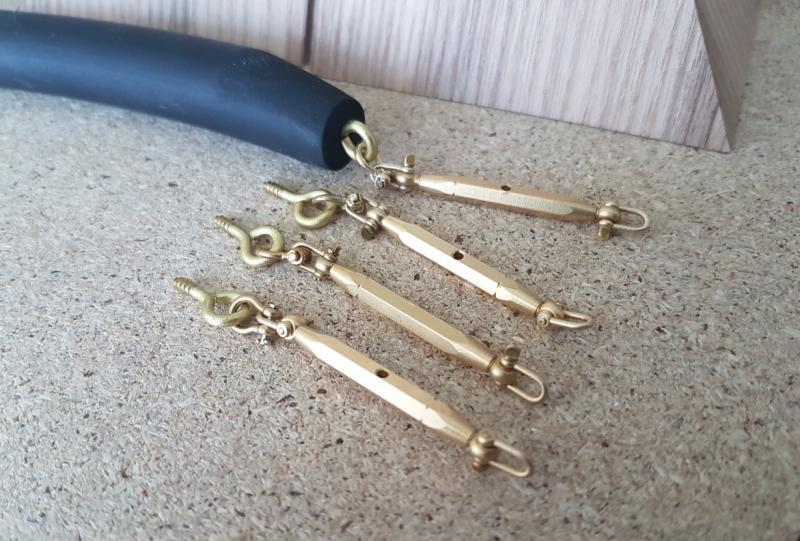

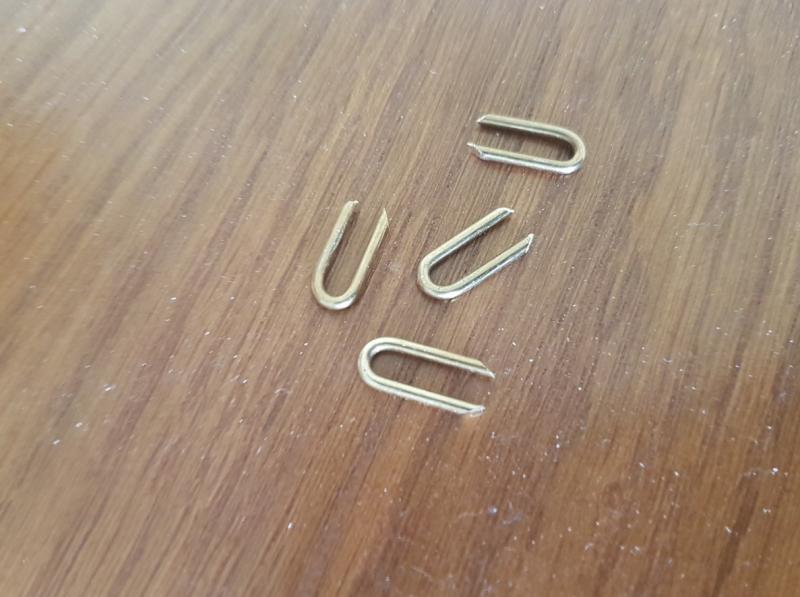

Jako mocowanie do kadłuba użyłem ściągaczy rzymskich i szakli....



wykonanie uchwytów mocujących do pokładu zostawiłem na następny dzień.

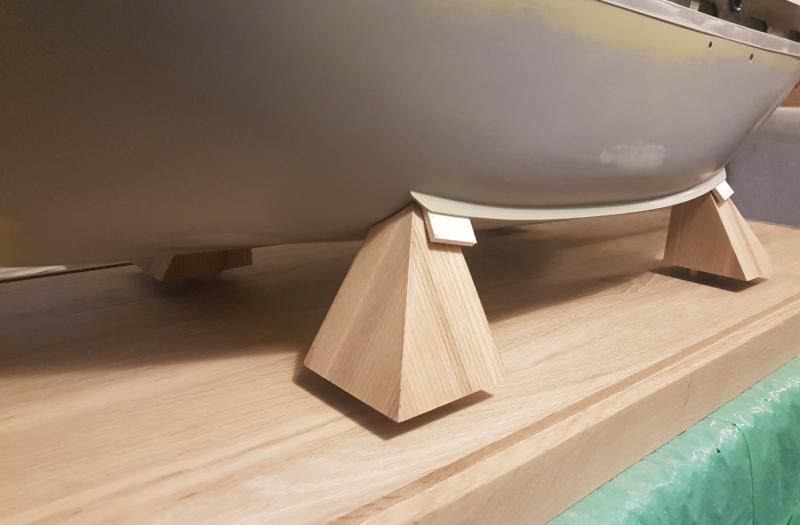

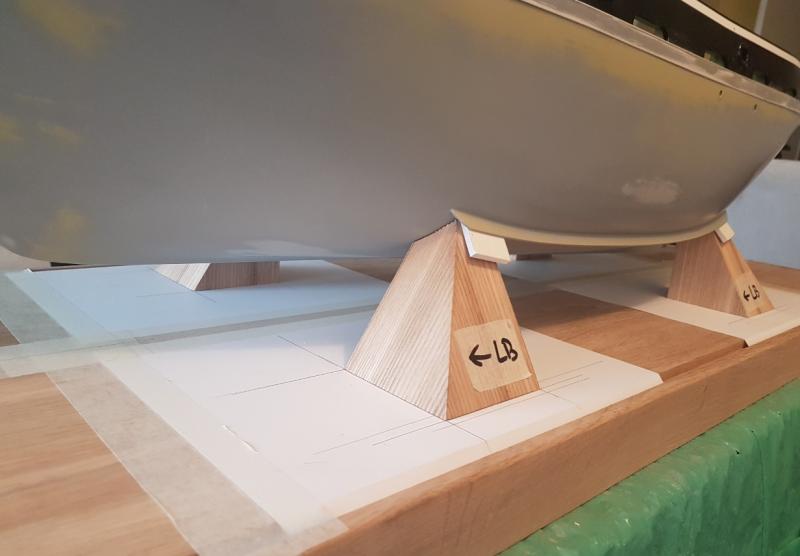

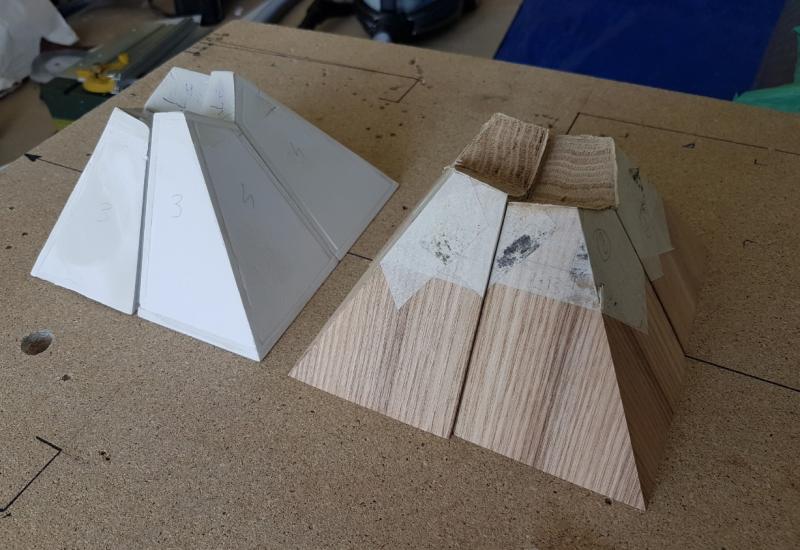

Tymczasem wziąłem się za dokończenie podstawy. Po pomalowaniu kadłuba byłoby go łatwo porysować. Jednak było trochę szlifowania z dopasowaniem podpór....



na końcówki podpór przyjdzie jeszcze filc 4 mm, aby zniwelować niedoskonałości styku.

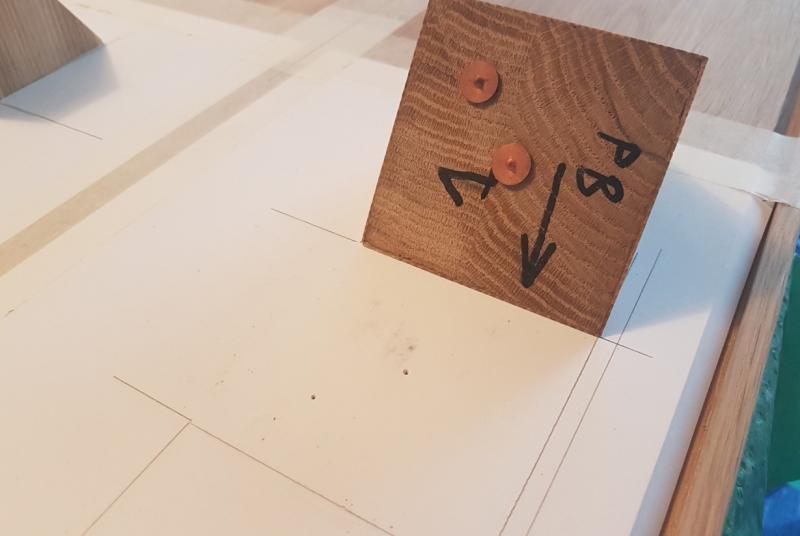

potem za pomocą nakiełków odznaczyłem miejsce otworów na kołki...

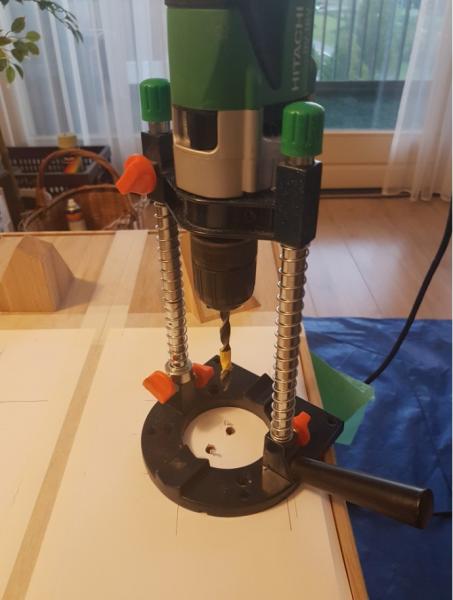

wykorzystałem statyw do wiercenia pionowego...




całość złożyłem tylko do przymiarki, aby móc łatwo rozłożyć....




złożę dopiero po olejowaniu, albo lakierowaniu. Zastanowię się jeszcze.

Odnośnik do komentarza
Udostępnij na innych stronach

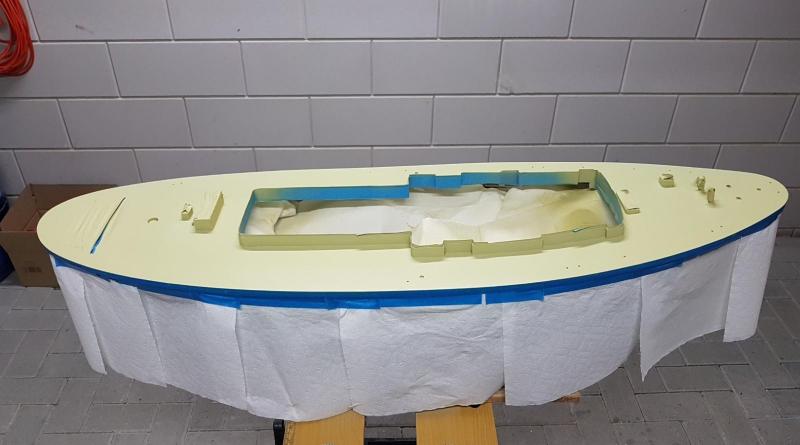

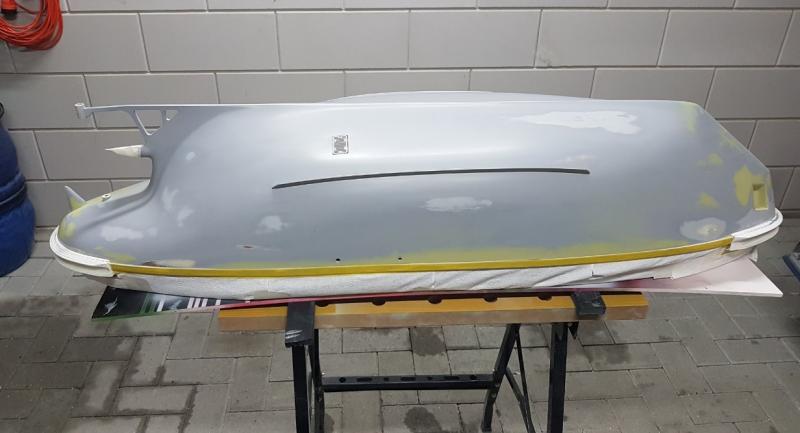

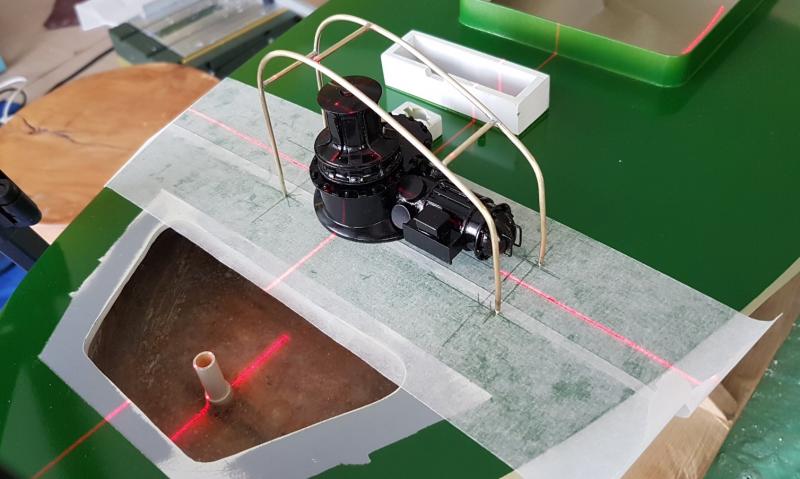

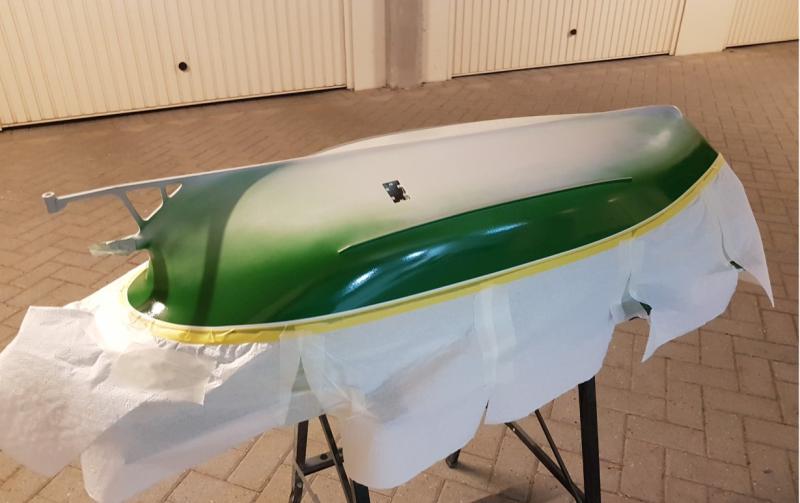

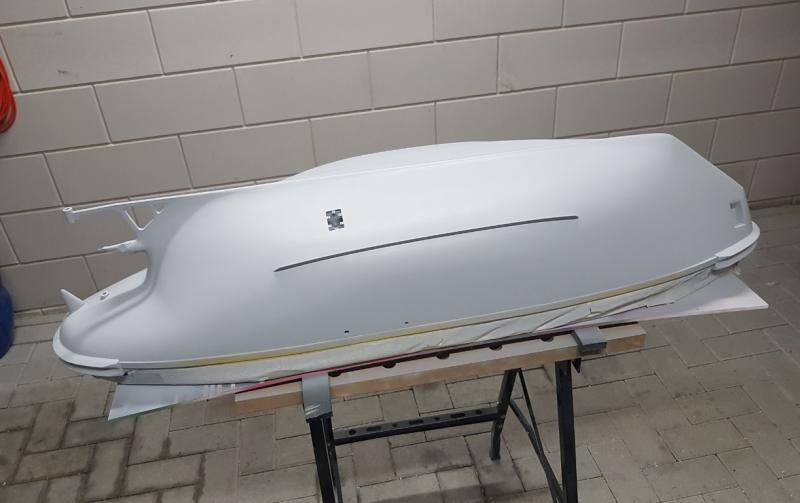

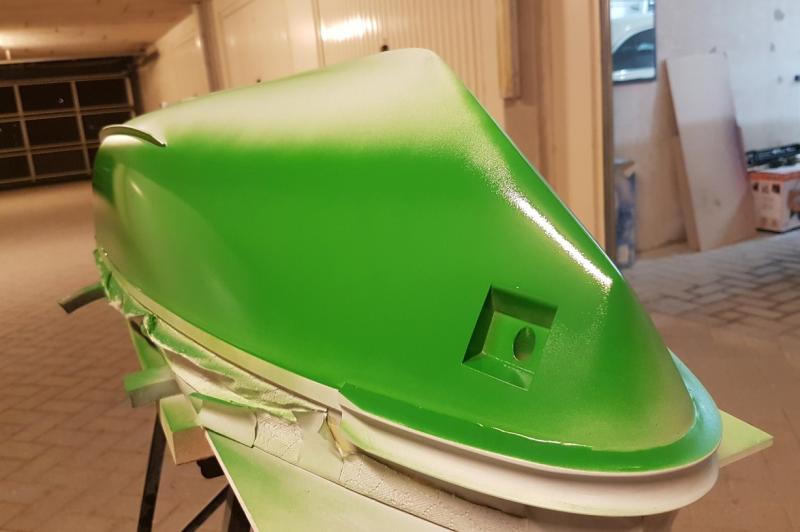

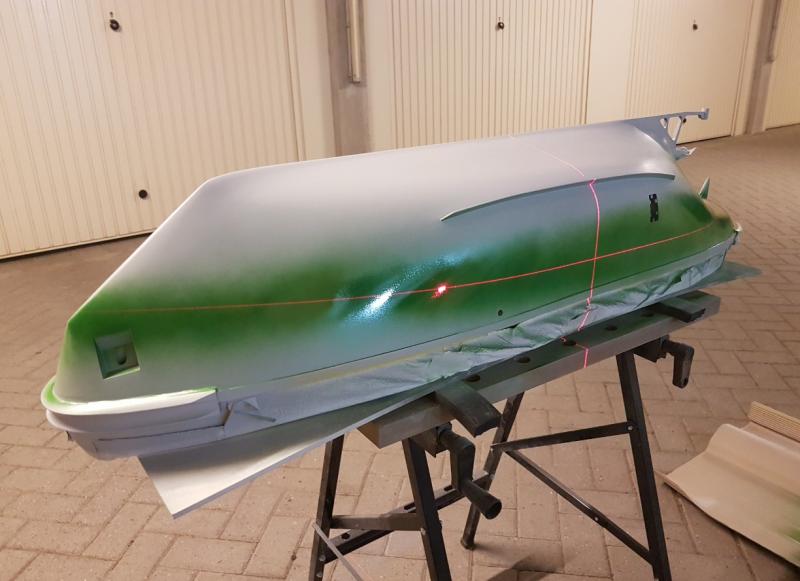

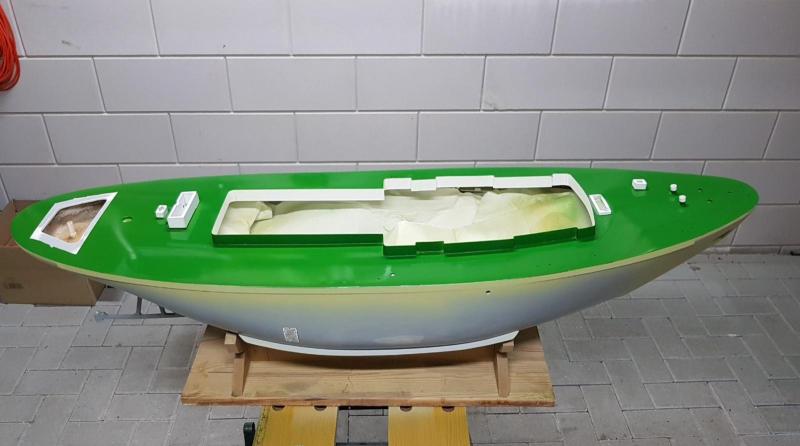

Do wyznaczenia linii wodnej użyłem poziomicy laserowej. Taśmą elastyczną Tamiya odciąłem dolną część zielonego pasa.

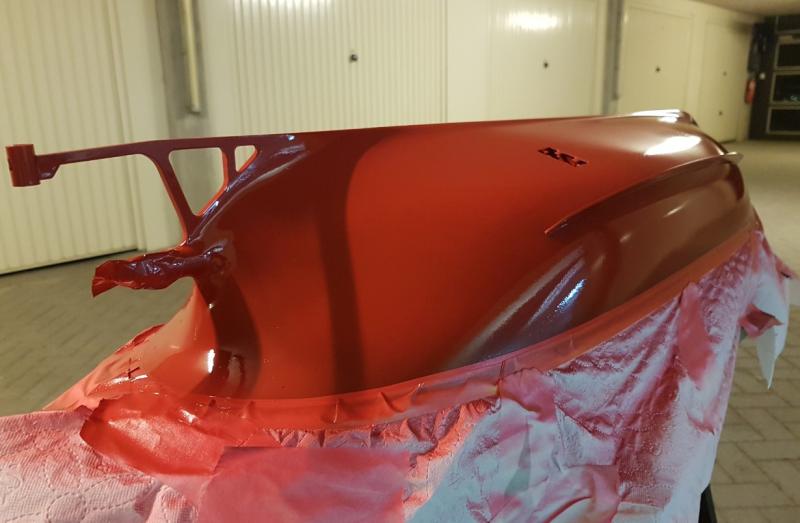

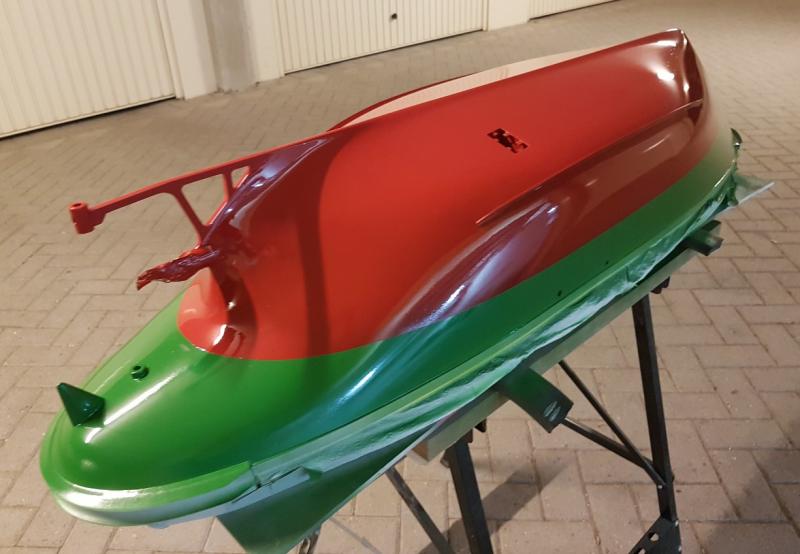

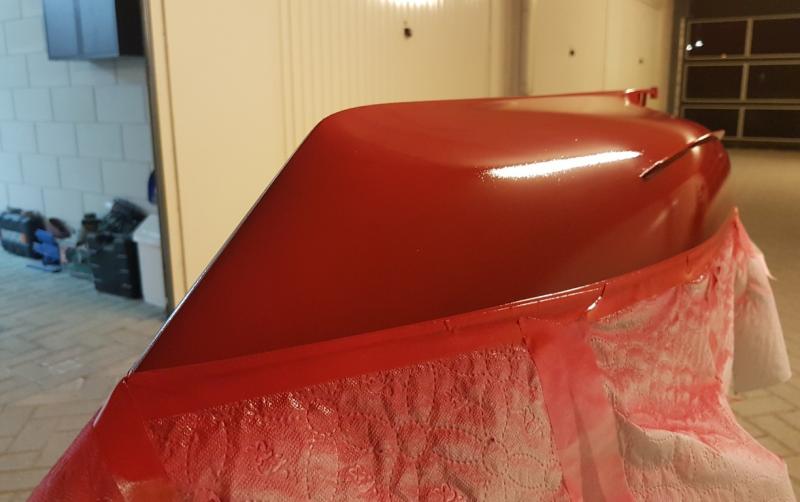

Na część podwodną użyłem Dupli Color Red Rubby Glossy 584985. Ta kryła lepiej niż zielona i wystarczyło położyć mniej warstw.....

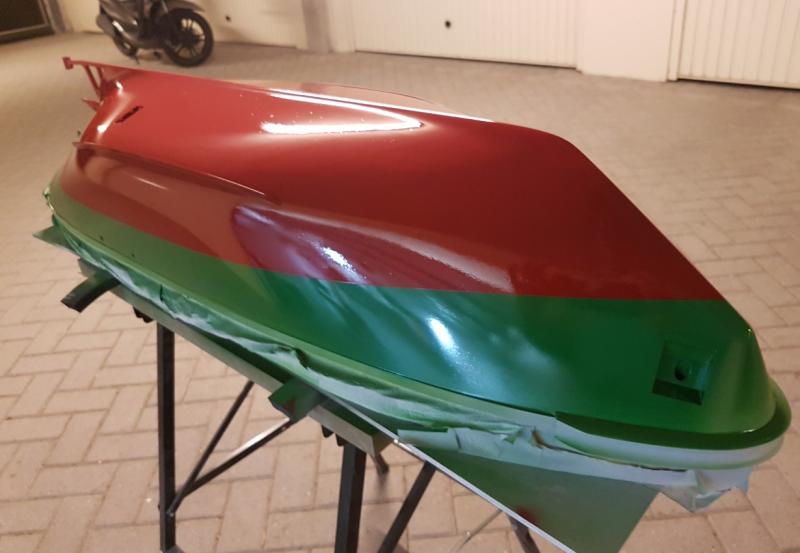

i po zdjęciu taśmy maskującej....

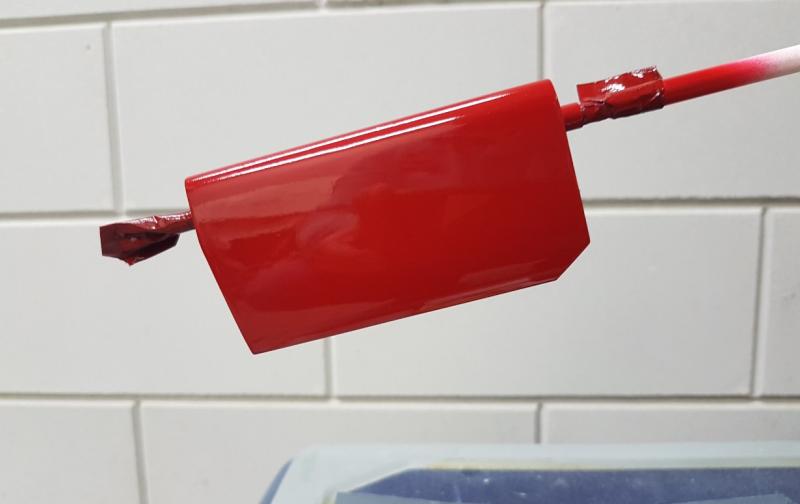

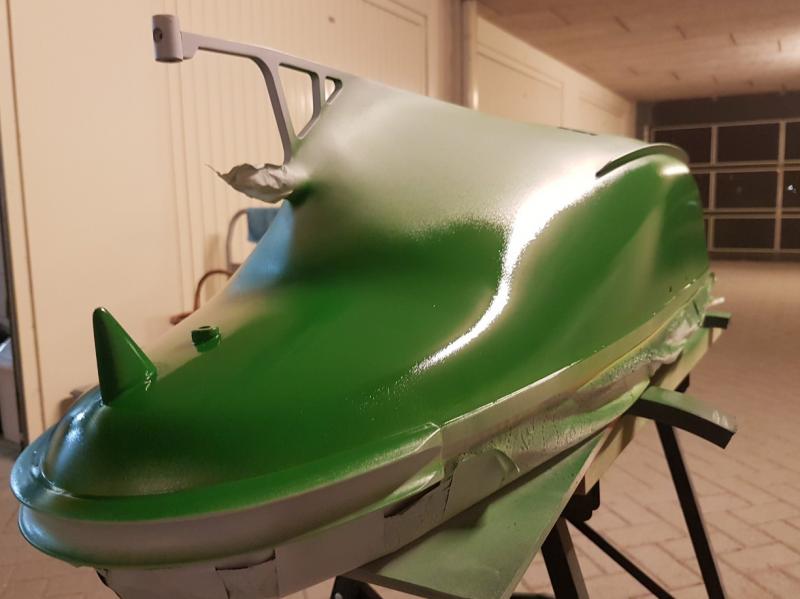

o mało, a bym zapomniał o sterze, tak długo czekał na swoją kolej....




  • Lubię to 2
Odnośnik do komentarza
Udostępnij na innych stronach

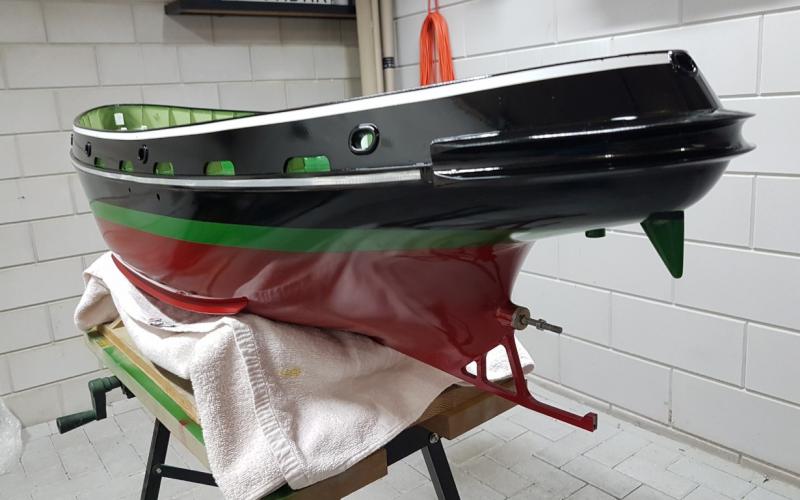

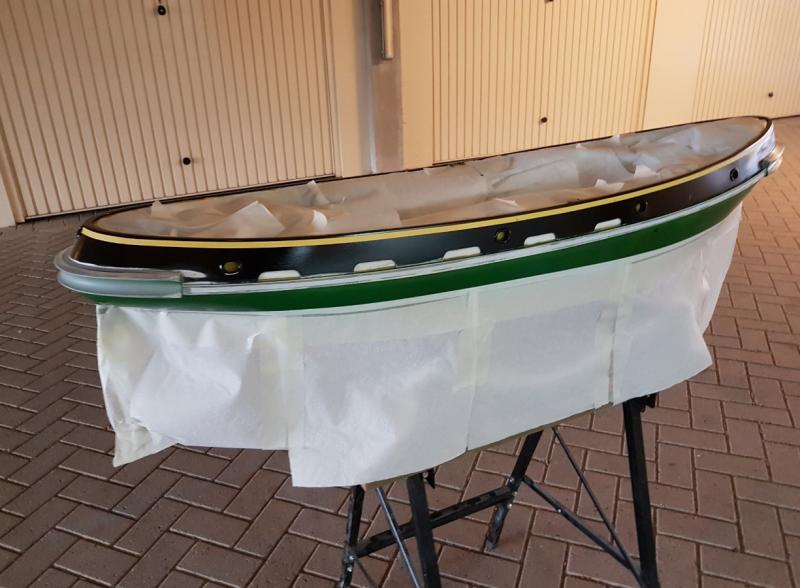

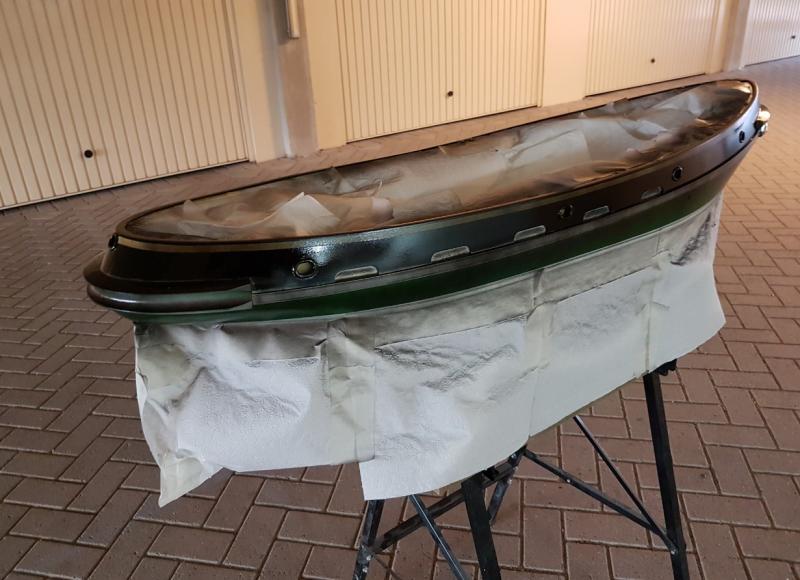

Przygotowanie do malowania na czarno części nadwodnej. Ustalenie równoległej linii wodnej i maskowanie zajęło wiele godzin....



pierwsza warstwa....

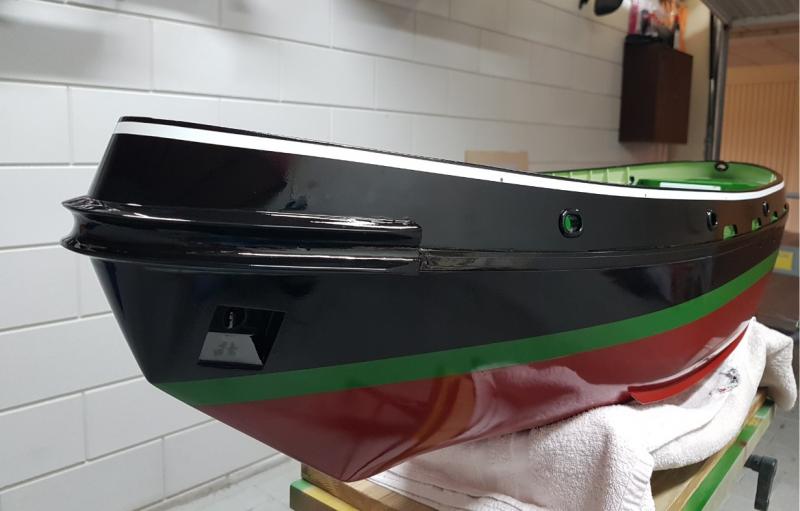

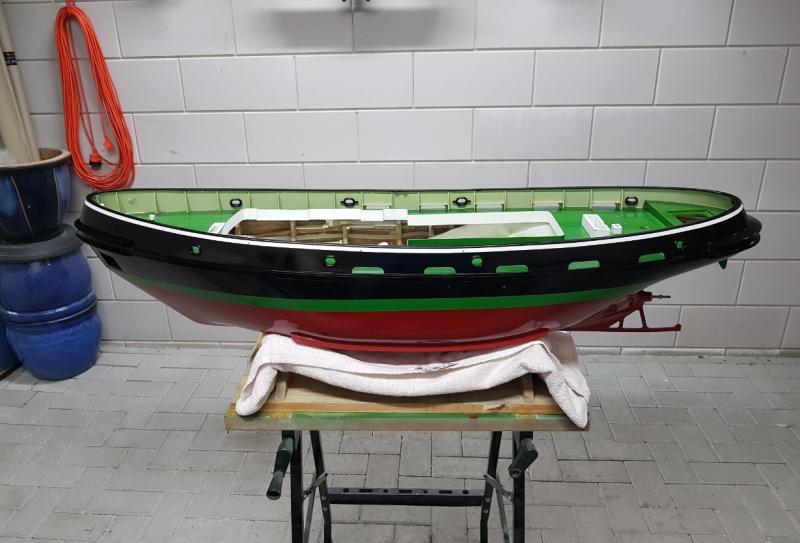

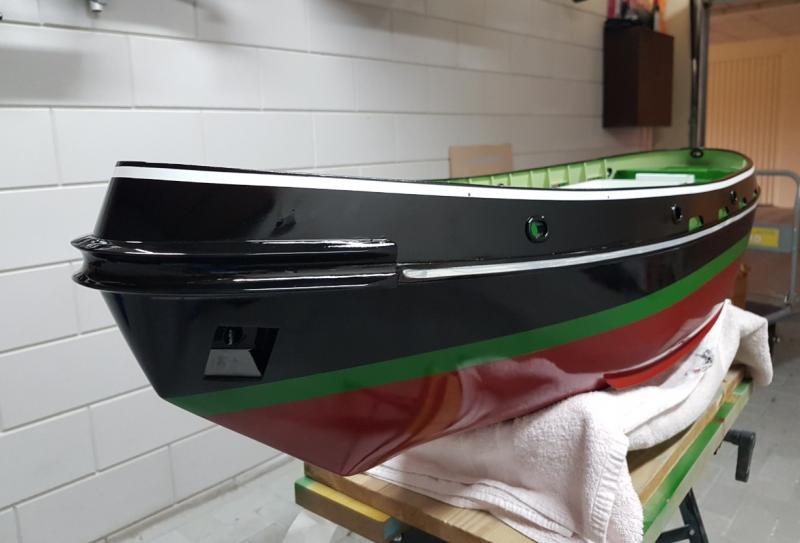

malowanie zakończone...




zdjęcie maskownic, gdy farba jest jeszcze mokra....





i po zdjęciu taśmy w miejscu, gdzie przymocuję odbijacz burtowy...
