Prawo do "zaliczania" filmów mają tylko ci, którzy puścili własny - J-23, CZEKAMY NAJPIERW NA TWÓJ WŁASNY DYM Z KOMINA MODELU  !  ?

Edytowane przez kaszalu
  • Zmieszany 1
  • 8 miesięcy temu...
Opublikowano

Witam wszystkich śledzących wątek po długiej przerwie. Była mi ona potrzebna, aby nabrać ponownie weny do budowy. Z musu cała zabawa traci sens i staje się pracą. A tej mam aż nadmiar. Szkoda tylko, że w międzyczasie COVID mnie trafił i to całkiem mocno. Nie ma żartów, to straszne paskudztwo. Ale wracając do modelu. Przyszedł długo odkładany czas na montaż elektroniki i ich połączeń. Oj już widzę, że to jest wyzwanie. Sam jestem ciekawy, czy da się to wszystko podłączyć i zamknąć nadbudówką.

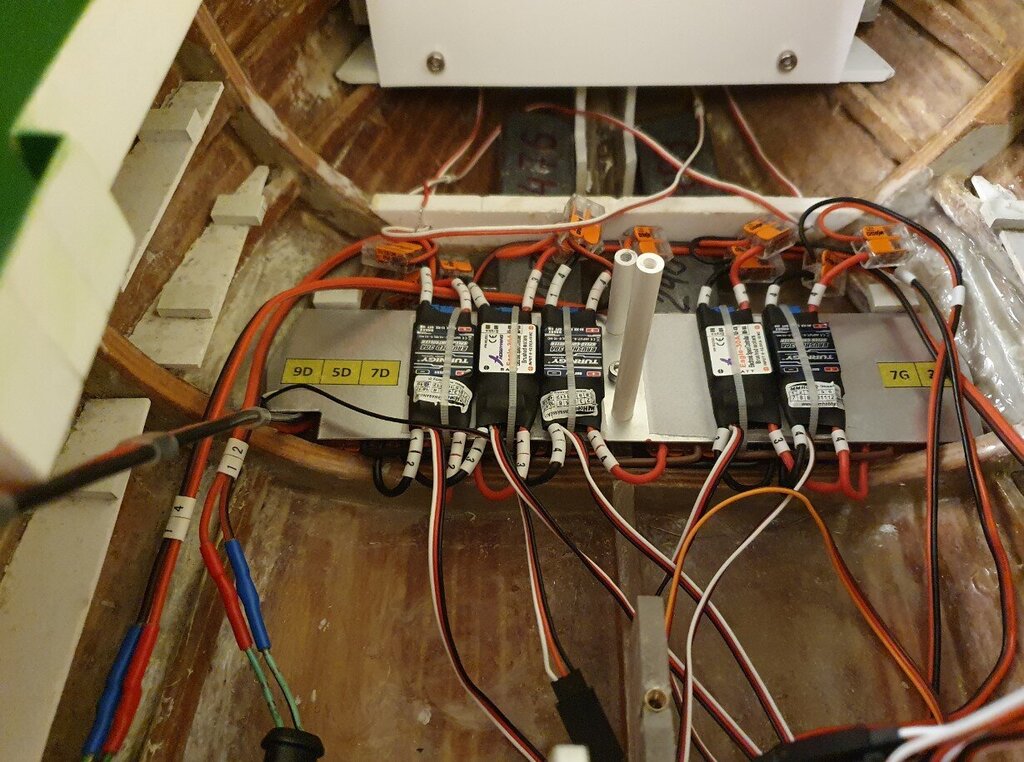

Na miejscu pierwsza płytka z regulatorami TURNIGY jednokierunkowe 5 sztuk. W nich ustawiłem tylko zworki dla baterii Li-Po....




Dołożona płytka z regulatorami VIPER MARINE dwukierunkowe 5 sztuk. Te już trzeba było programować, aby manetki działały we właściwe strony....






Po ułożeniu dwóch płytek podłączyłem wszystko, aby sprawdzić czy działa jak powinno. Zrobiło się już gęsto, a gdzie jeszcze do końca....






Dwa odbiorniki 14 kanałowe.....






Próby działania odbiorników nie były tak proste jakby się mogło wydawać. A to wpięte w zły kanał, a to pomylona polaryzacja, a to jednak trzeba zmienić na inny kanał. Zawsze coś. Zajęły mi kilka wieczorów. Na szczęście połączenia elektryczne są pewne i chociaż z tym nie było problemów. Każdy kanał musi być sprawdzony przed montażem kolejnych płytek, bo, aby się dostać do poprzednich to, rozbierania jest bardzo dużo.





Dołożone kolejne dwie płytki. Z przekaźnikami (czy jak to się nazywa) CARSON 6x4 wyjścia i 1x2 wyjścia, oraz płytka z kostkami połączeniowymi.




i z innej perspektywy....

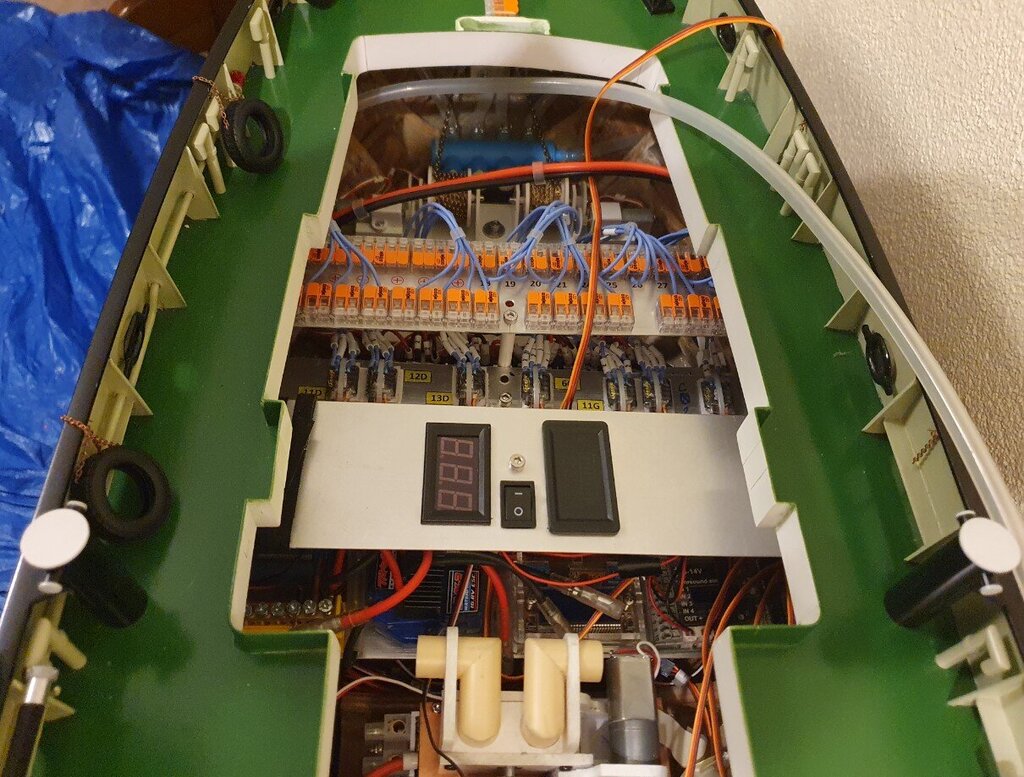

Dołożone ostatnie dwie płytki. Z regulatorem do grzałki modułem dźwięku oraz płytka z włącznikiem głównym, termometrem i wskaźnikiem napięcia baterii do urządzeń innych niż silnik napędu głównego.

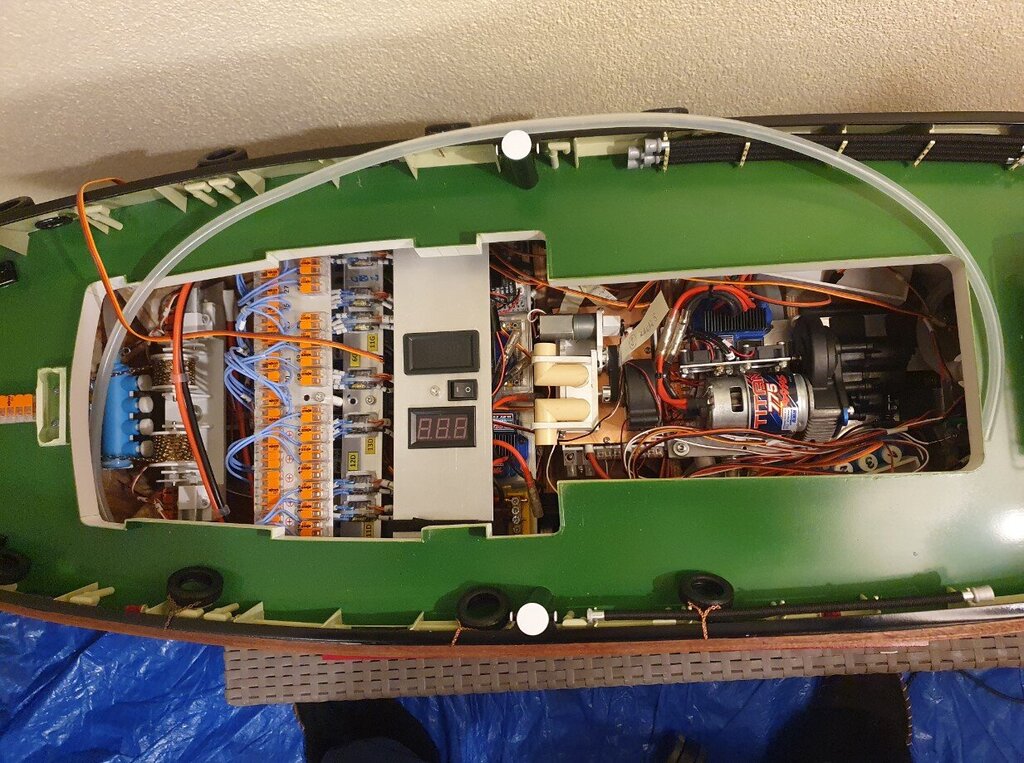

Widok całości po zamontowaniu wstępnym wewnątrz kadłuba....




Ostatecznie z jednej płytki z kostkami połączeniowymi zrezygnowałem. Wykorzystam istniejące. Inaczej by się dublowały.

Teraz kolej, aby to ze sobą połączyć. Równolegle robię schematy z oznaczeniami kabli, bo pogubić się łatwo, a za jakiś czas to i z głowy wyleci.





  • Lubię to 4
Opublikowano

Mozolne podłączanie kabelków. Pracy dużo, efekty na zdjęciach znikome. Ale mimo tego postanowiłem się z Wami podzielić postępem prac.

W trakcie finalnej aranżacji elementów elektrycznych zmieniłem układ płytek. Obniżyłem je i przez to wygospodarowałem więcej przestrzeni ponad nimi. Będzie niezbędne dla zwoju kabla łączącego nadbudówkę z kadłubem.

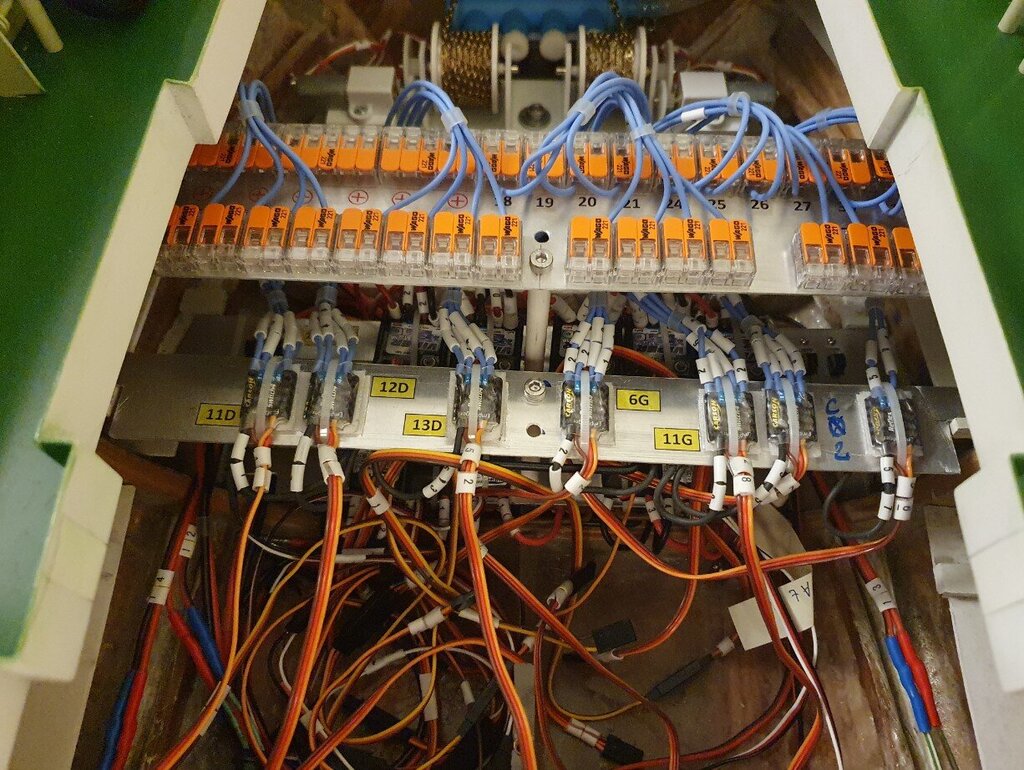

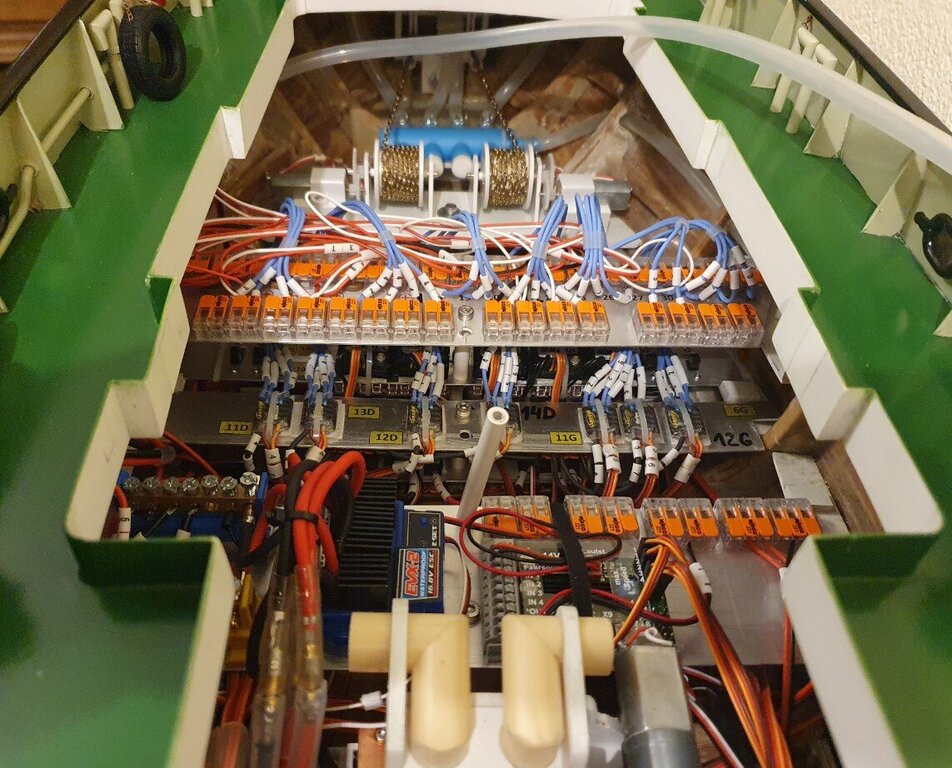

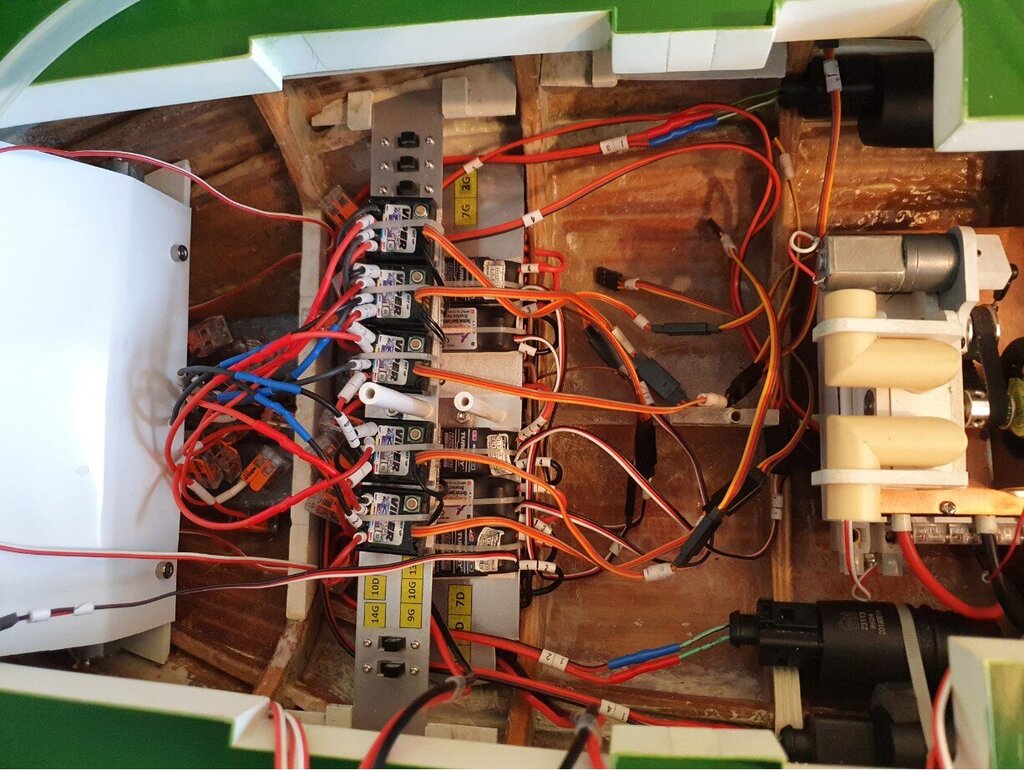

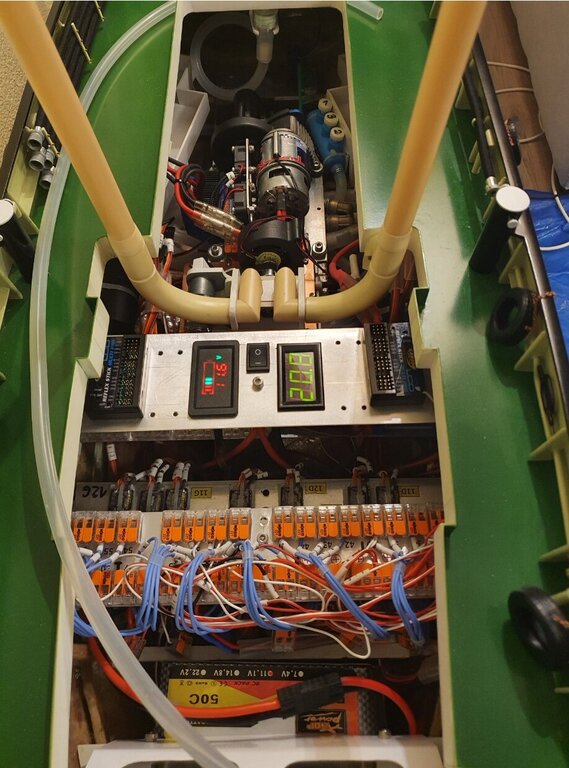

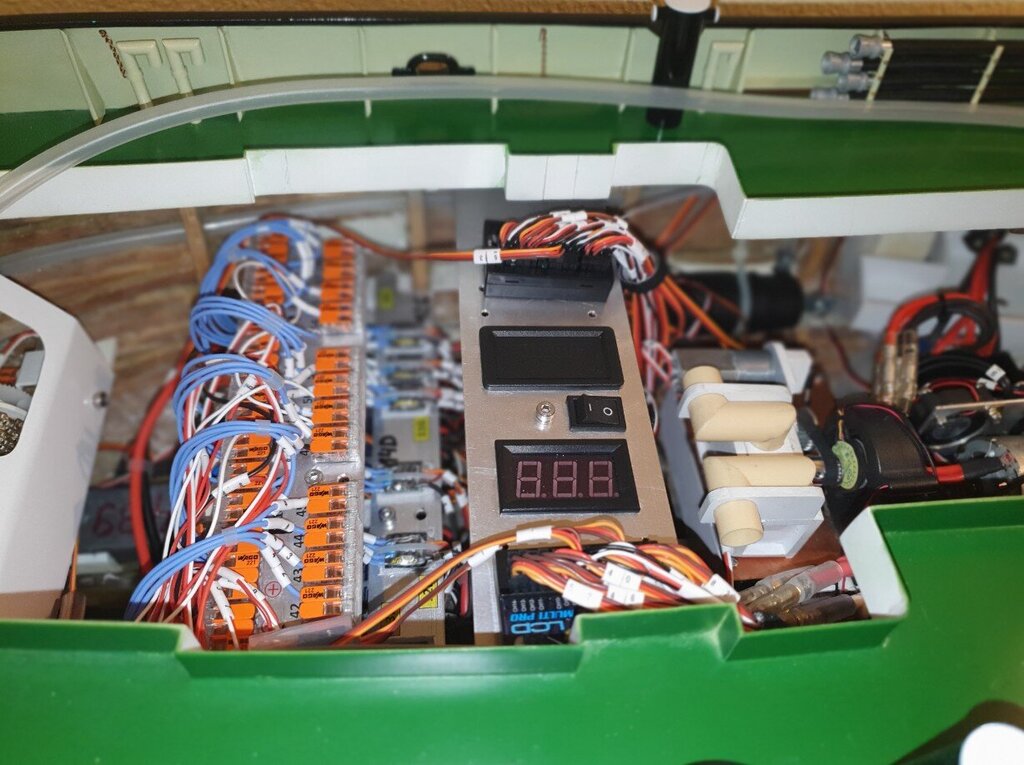

Poniżej kilka zdjęć z finalnego montażu. Pozostało podłączenie przewodów do odbiorników i próby dla tej części. Póki co po załączeniu napięcia dla części obwodów nic nie wybuchło.

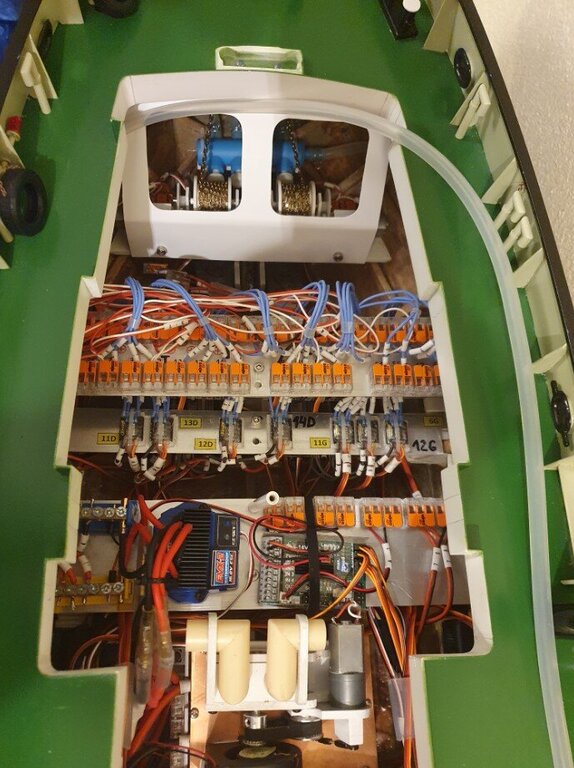

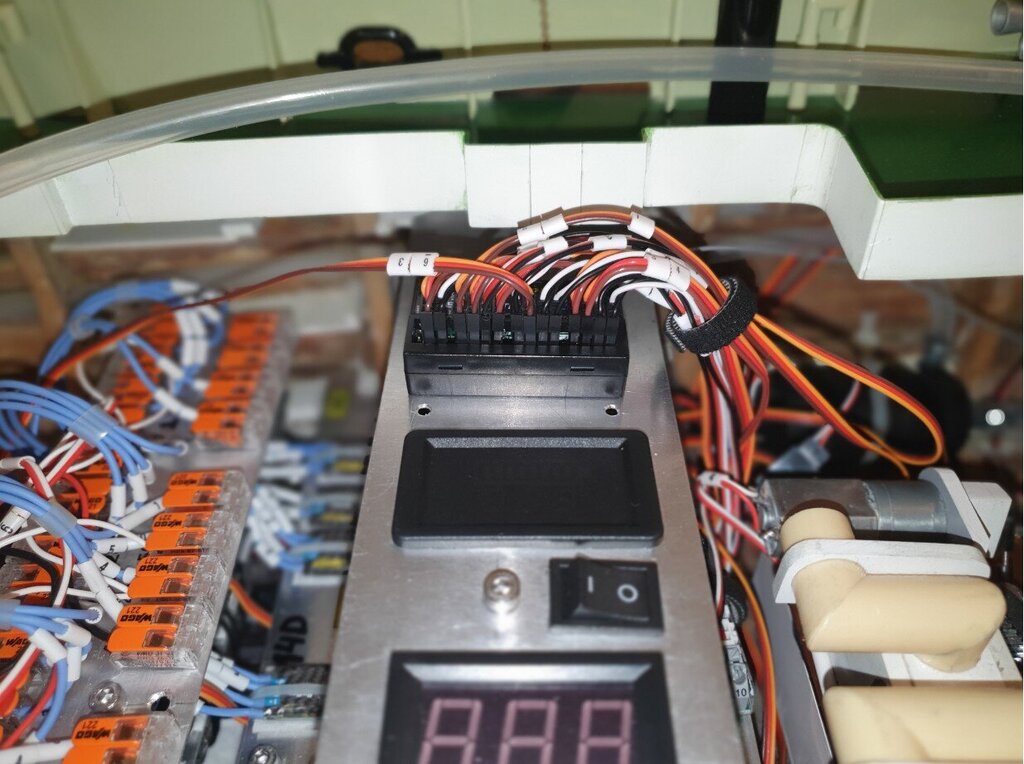

Przedział wind kotwicznych odseparowałem ścianą ażurową, aby był bezpośredni wgląd w łańcuchy. Jednocześnie osłona zabezpiecza wciągarki przed kablami.

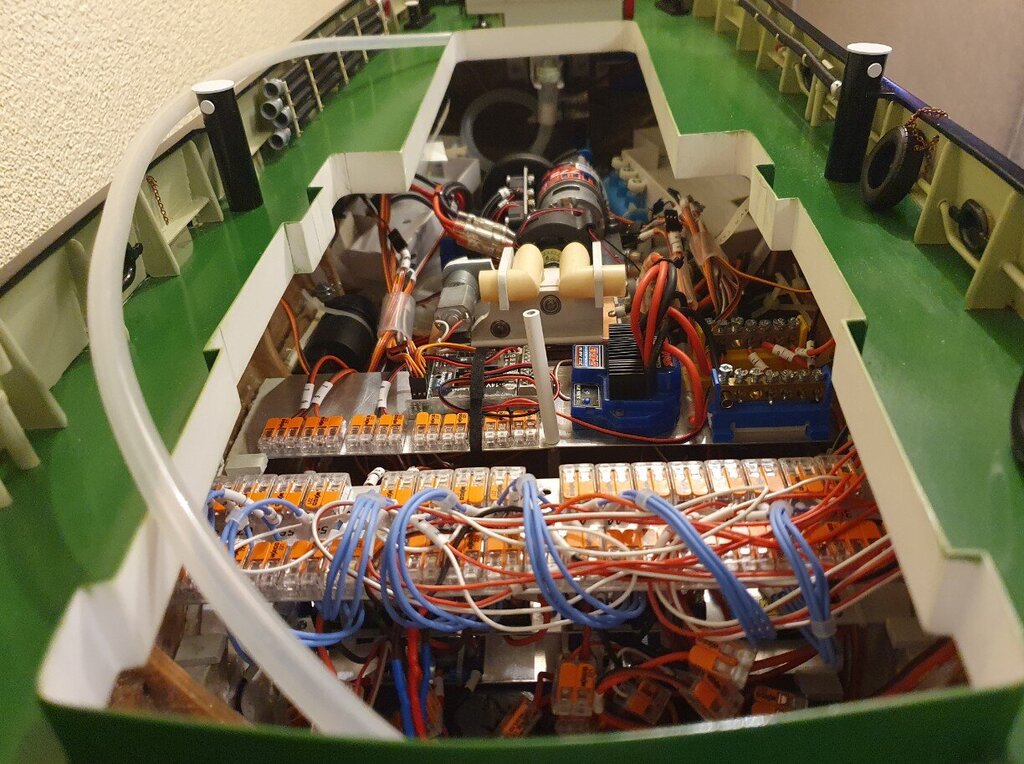

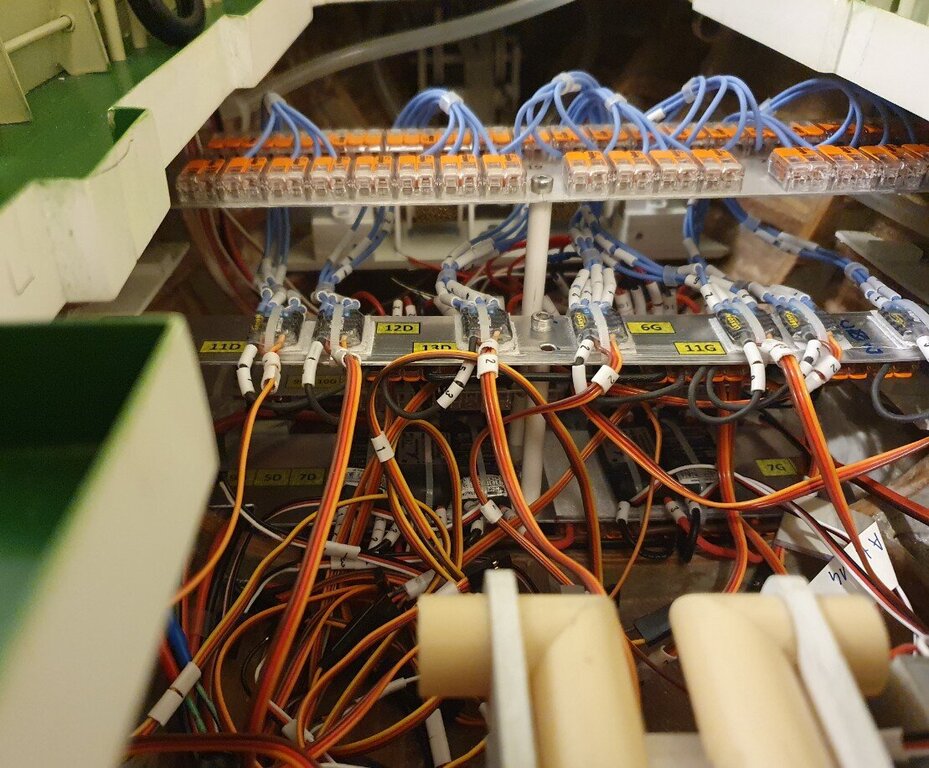

I  to samo w widoku w stronę rufy....

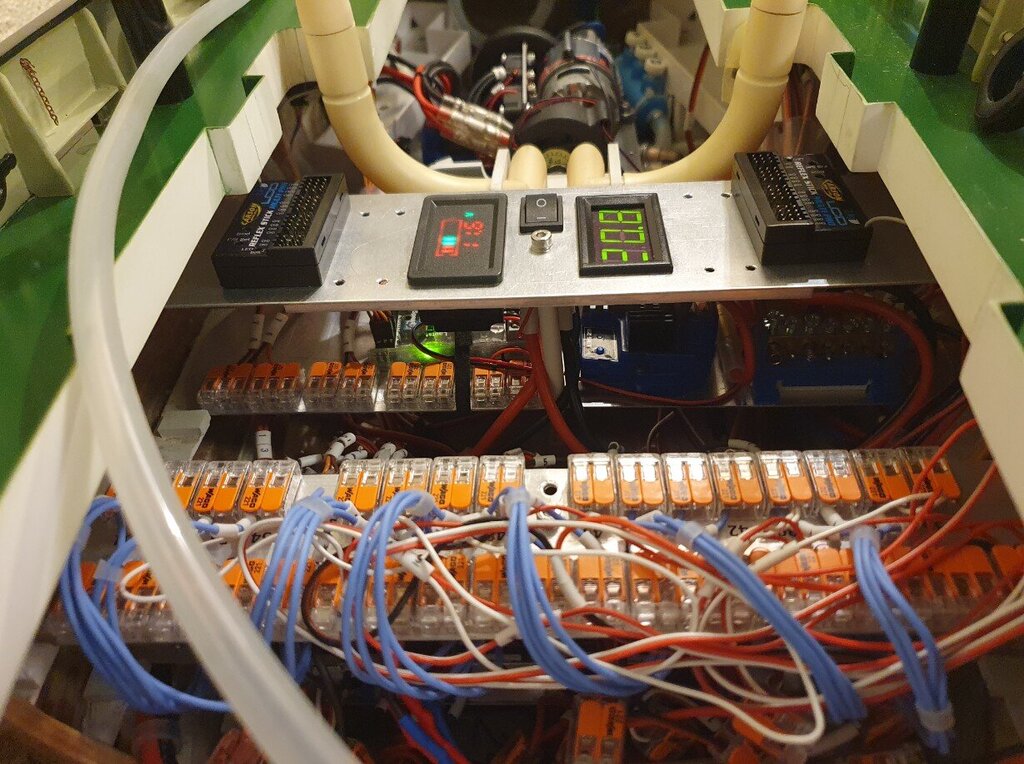

.. i z poziomu pokładu. Odbiorniki będą wsunięte pod pokład w stronę burt.






  • Lubię to 3
Opublikowano

To prawda. Dużo tego. A to ta łatwiejsza część. Aż się boję podchodzić do nadbudówki. Chwila ta jednak zbliża się nieubłaganie.

  • Lubię to 2
Opublikowano

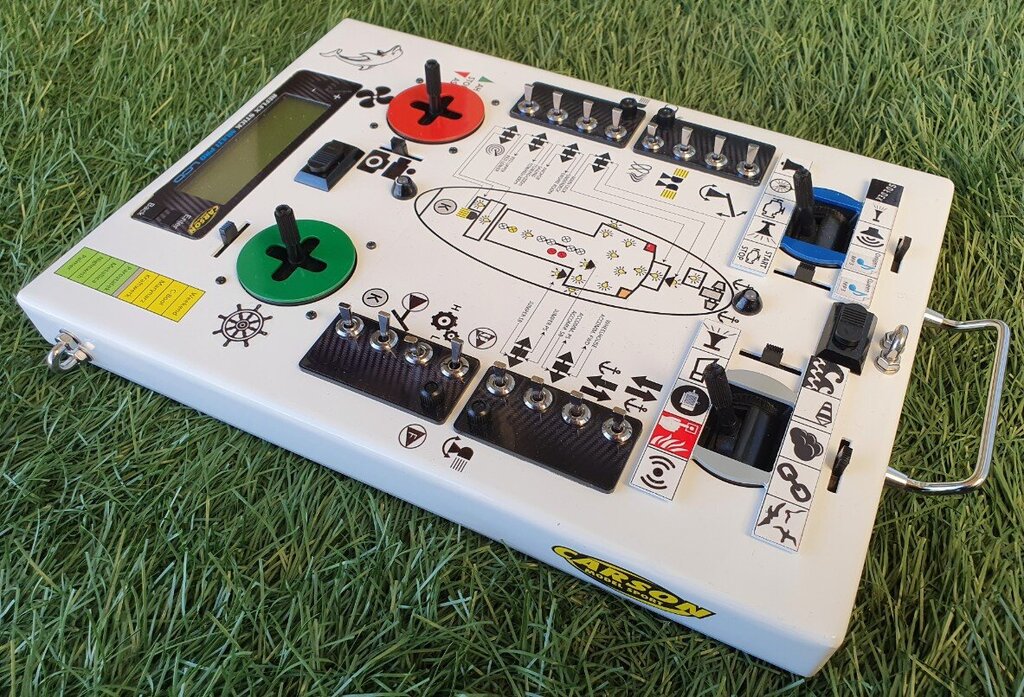

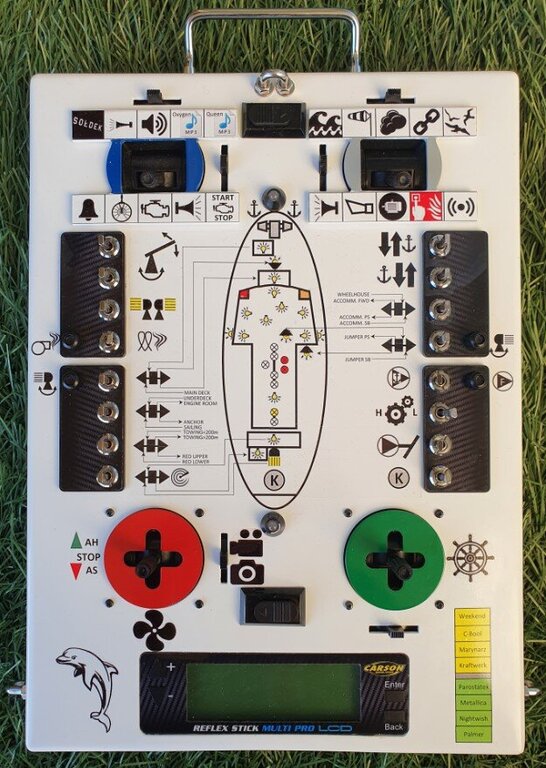

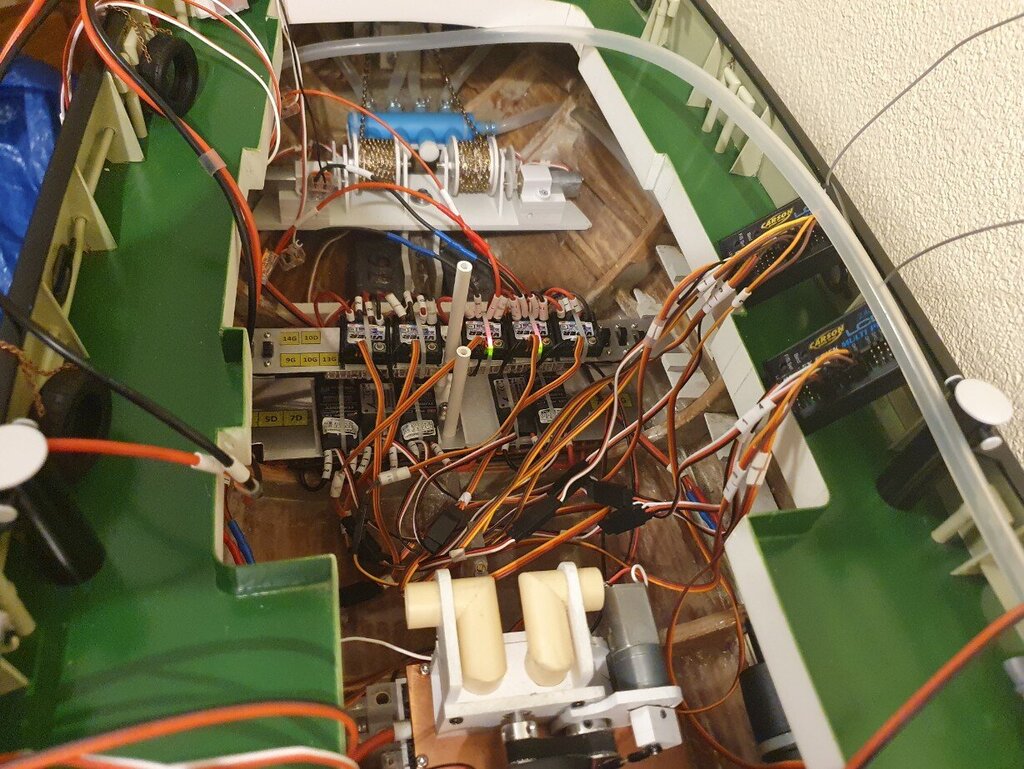

Podłączyłem wszystkie kabelki do odbiorników. Najpierw prawa burta. Na nadajniku będzie to ten górny panel sterujący....

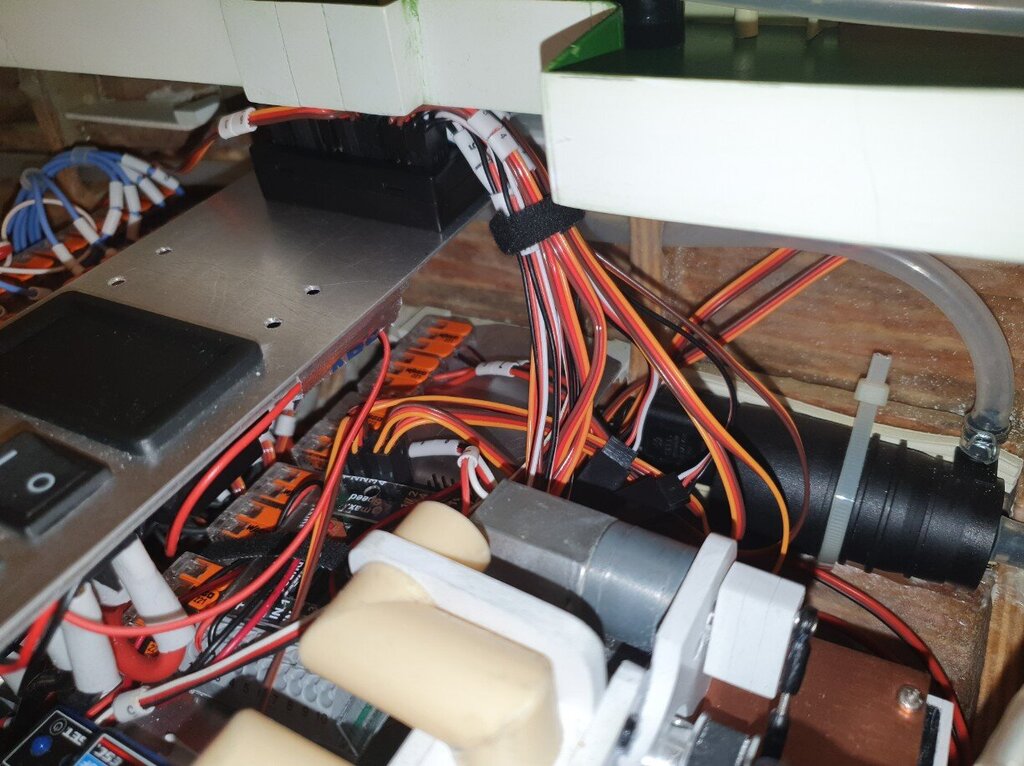

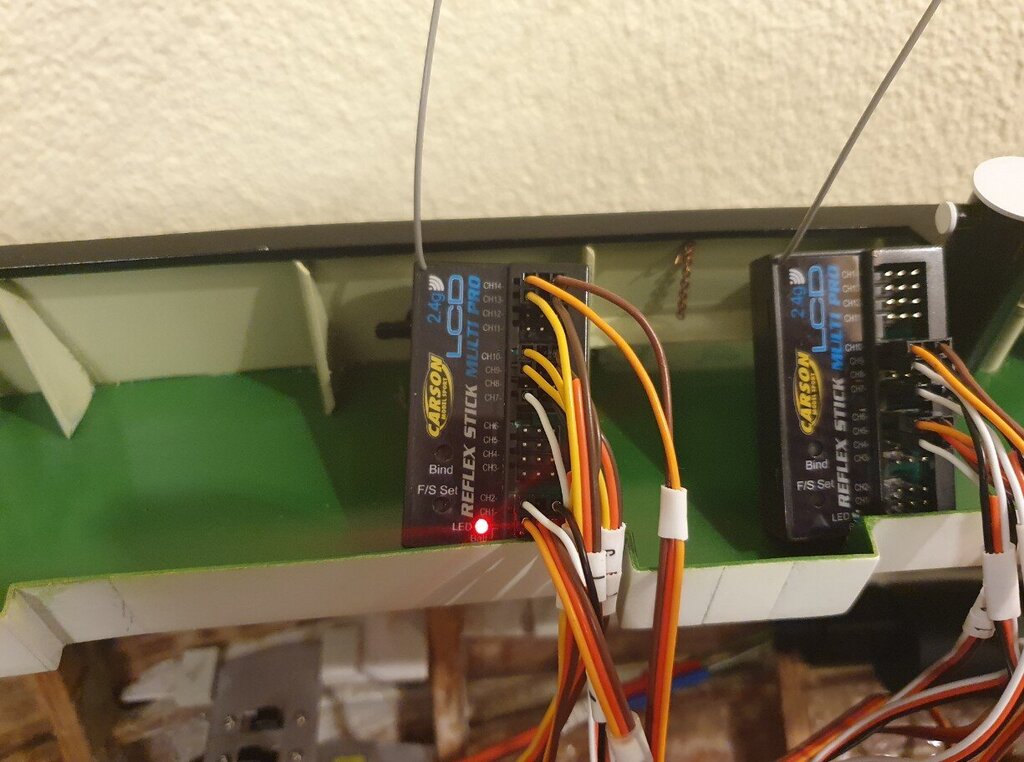

odbiornik schowany pod pokładem......




i obydwa odbiorniki ze wszystkimi kanałami podłączonymi.....

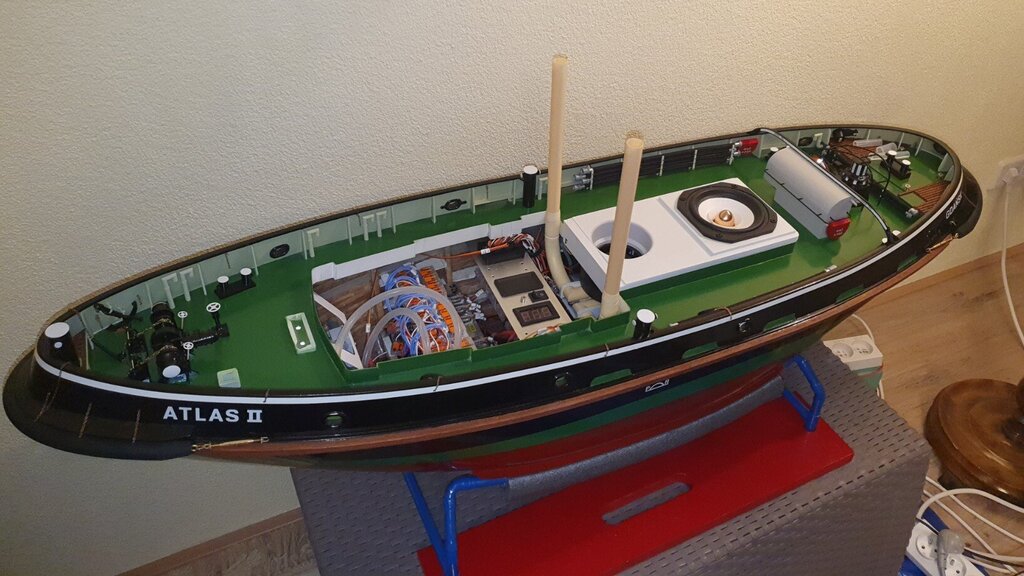

Wszystkie elementy kadłuba na miejscu.....






Następny etap to podłączenie baterii i próby z nadajnikiem. Nawet nie chcę myśleć jak coś nie zadziała.







  • Lubię to 3
  • 2 tygodnie później...
Opublikowano

Próby urządzeń zamontowanych w kadłubie zakończyły się pomyslnie.

Przyszła pora na nadbudówkę. Tu jest bardziej skomplikowanie.

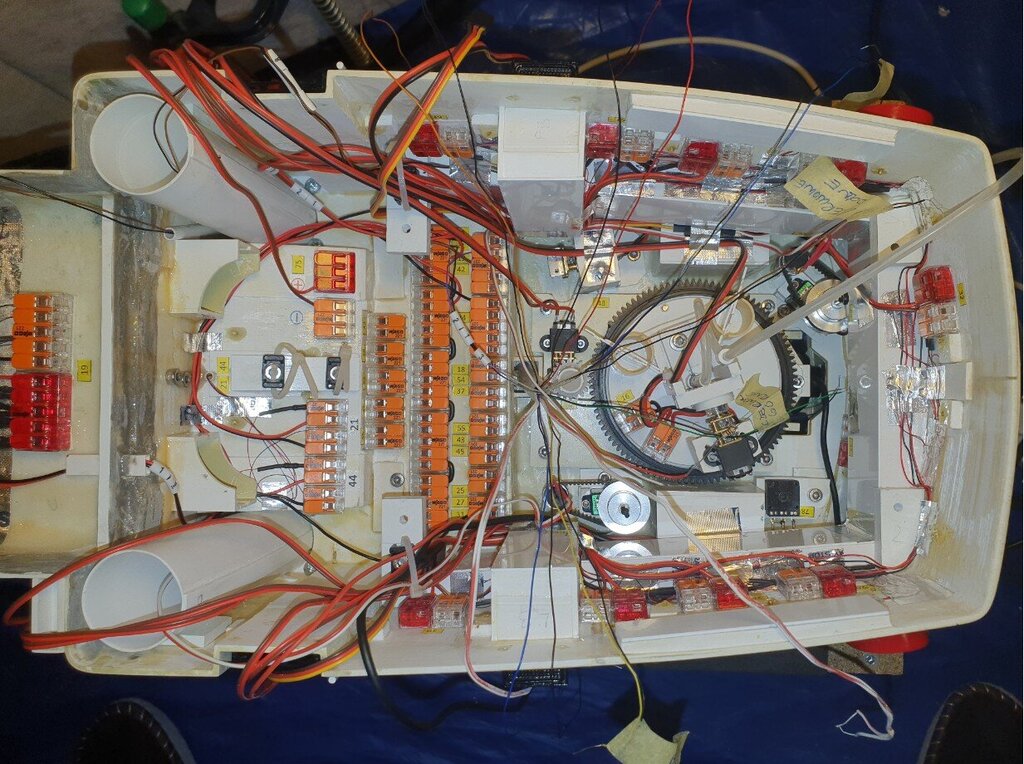

Zdjęcie z podłączania obwodów w nadbudówce. Ze środka gwiaździście rozłożyłem przewody lampek masztowych.

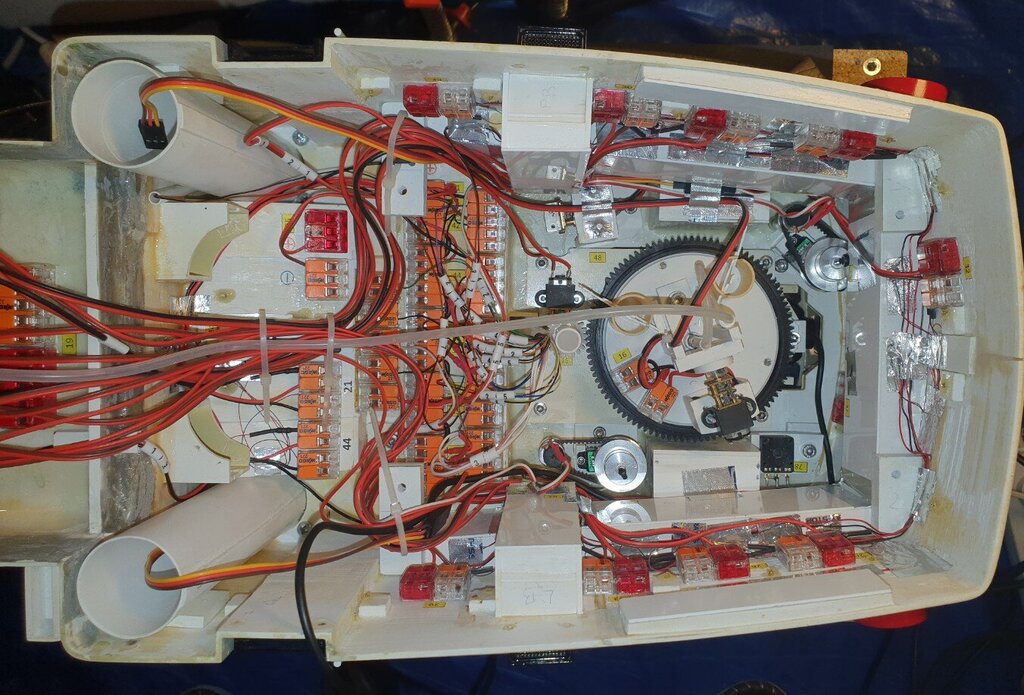

I po podłączeniu wszystkich obwodów. Teraz tylko wyprowadzenie kabelków na wspólną platformę przyłączeniową....








  • Lubię to 1
Opublikowano

Dolny panel z kostkami w trakcie przymiarki....




oraz górny panel....




Na ten moment prace zostają wstrzymane z powodu braku materiałów. Dostawa z Chin jednak trwa długo. Planowanie zawiodło z powodu zmian w koncepcji. Ale lepiej zrobić dobrze niż szybko.

  • Lubię to 1
Opublikowano

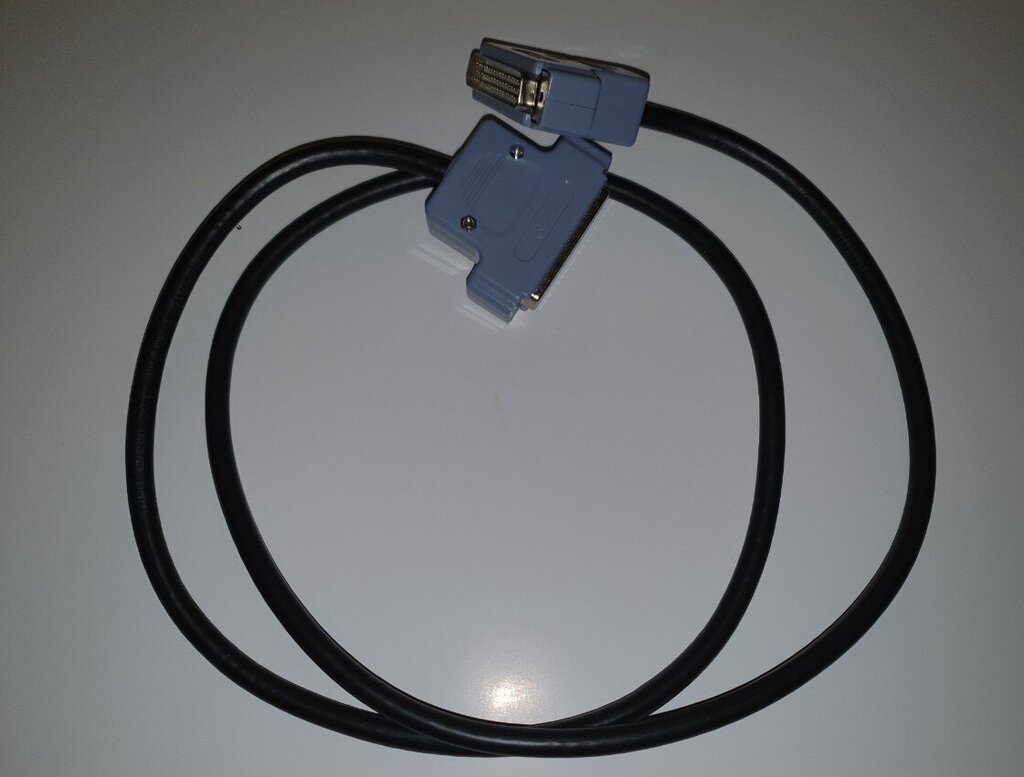

Pomysłów było kilka, jak połączyć nadbudówkę z kadłubem. W końcu padło na 50 żyłowy kabel do transmisji danych. O dziwo paczka dotarła dużo przed czasem. Kabel jest wystarczająco elastyczny i dobrze powinien się układać przy nakładaniu nadbudówki na kadłub.

Wtyczka jest pewna i łatwo rozłączna. Kabelki są tylko trochę cienkie. Na szczęście zasilają bardzo małe odbiory, więc wystarczą.

Teraz przetnę kabel i trzeba będzie wszystkie końcówki zarobić, sparować i oznaczyć numeratorami.




  • 2 tygodnie później...
Opublikowano

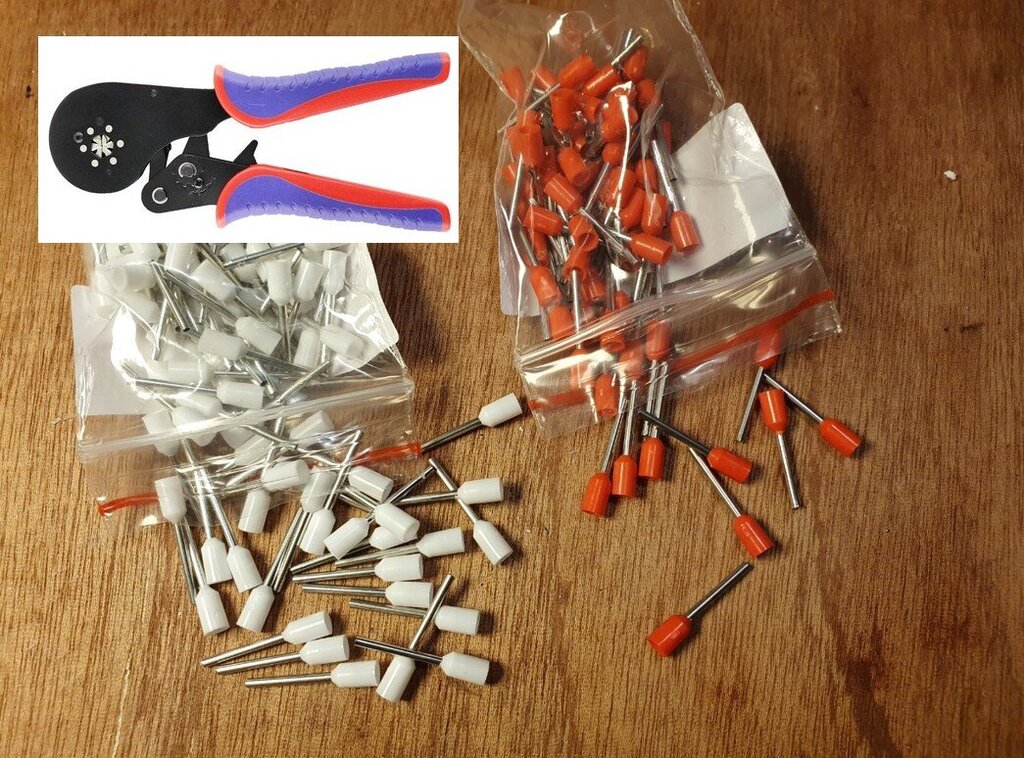

Użyłem takiego zestawu do zarobienia końcówek bardzo cienkich kabelków.  Nawet po zalutowaniu wydawały się delikatne.

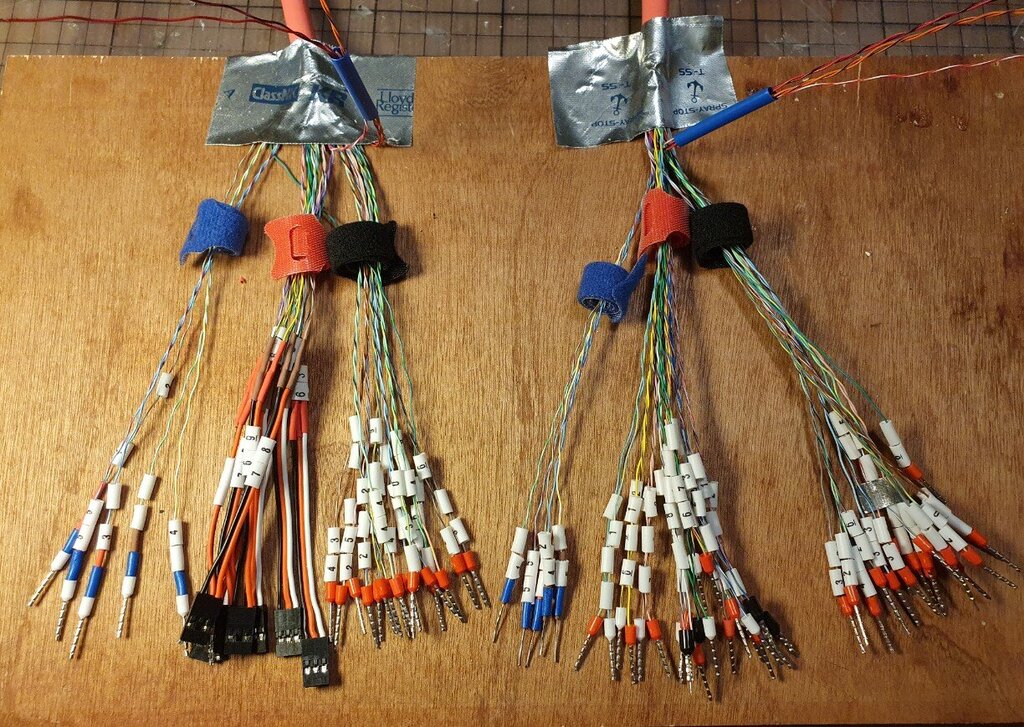

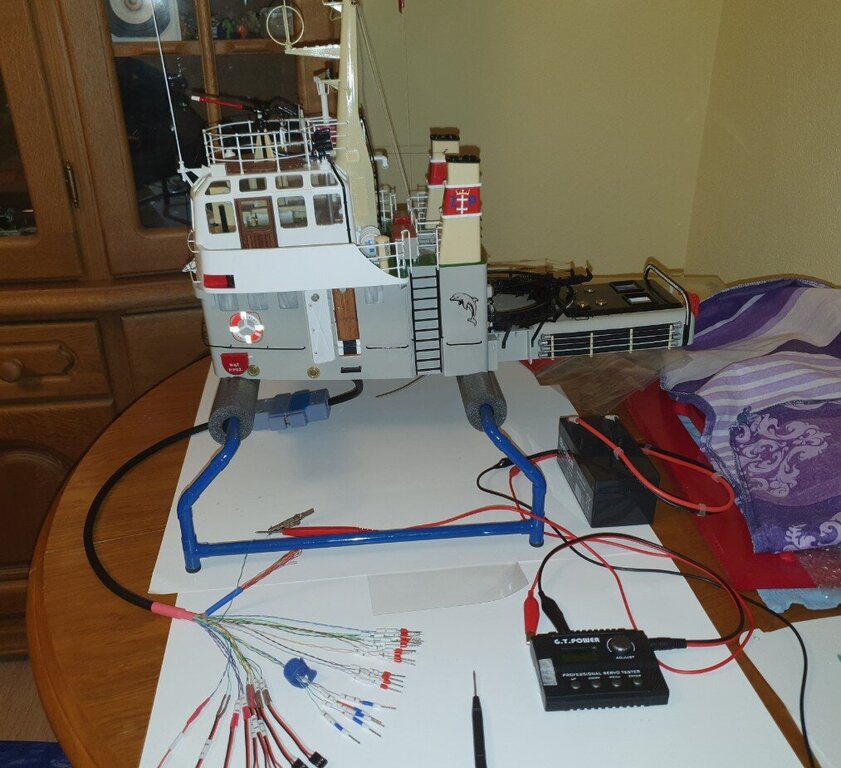

... i wszystkie kable zarobione, oznakowane i gotowe do podłączenia.




44 kabelki połączą nadbudówkę z kadłubem.

  • Lubię to 3
Opublikowano

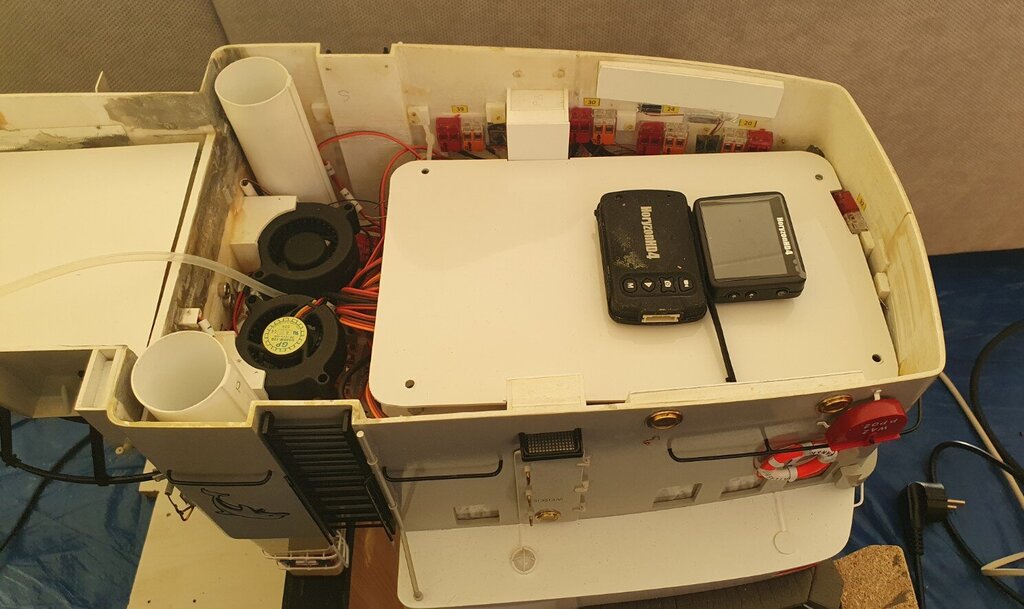

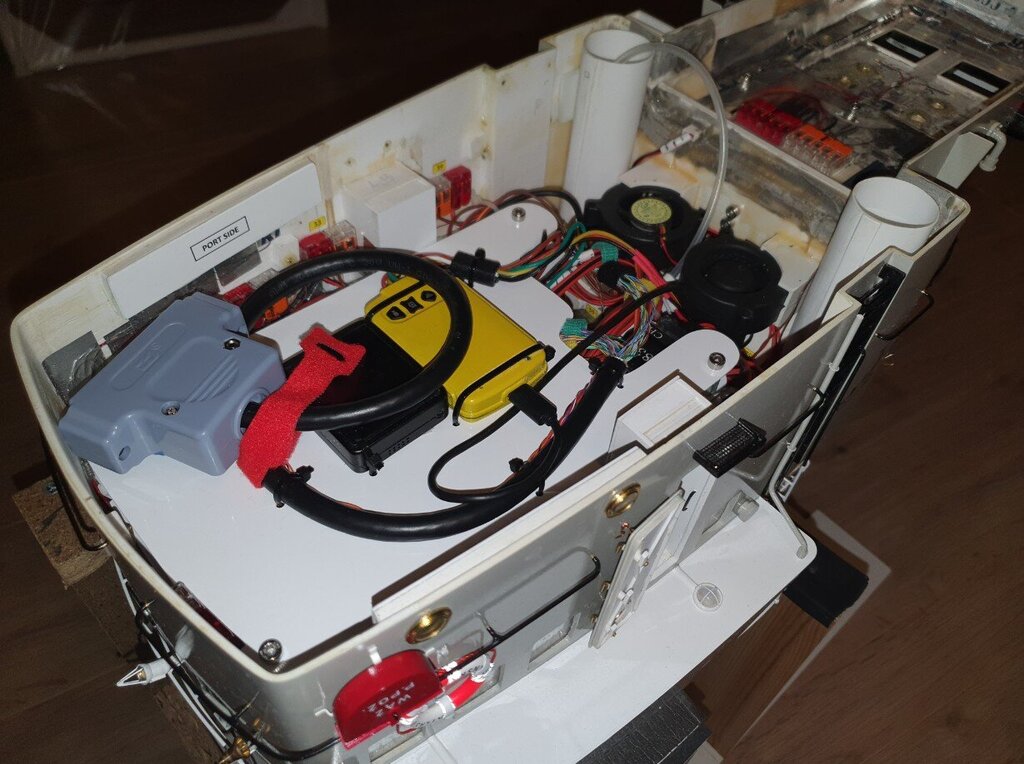

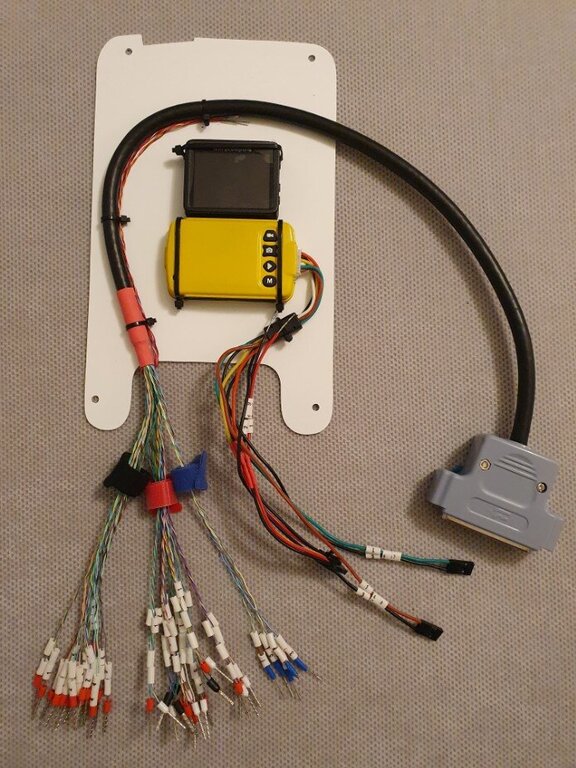

Gotowy panel z kamerą...

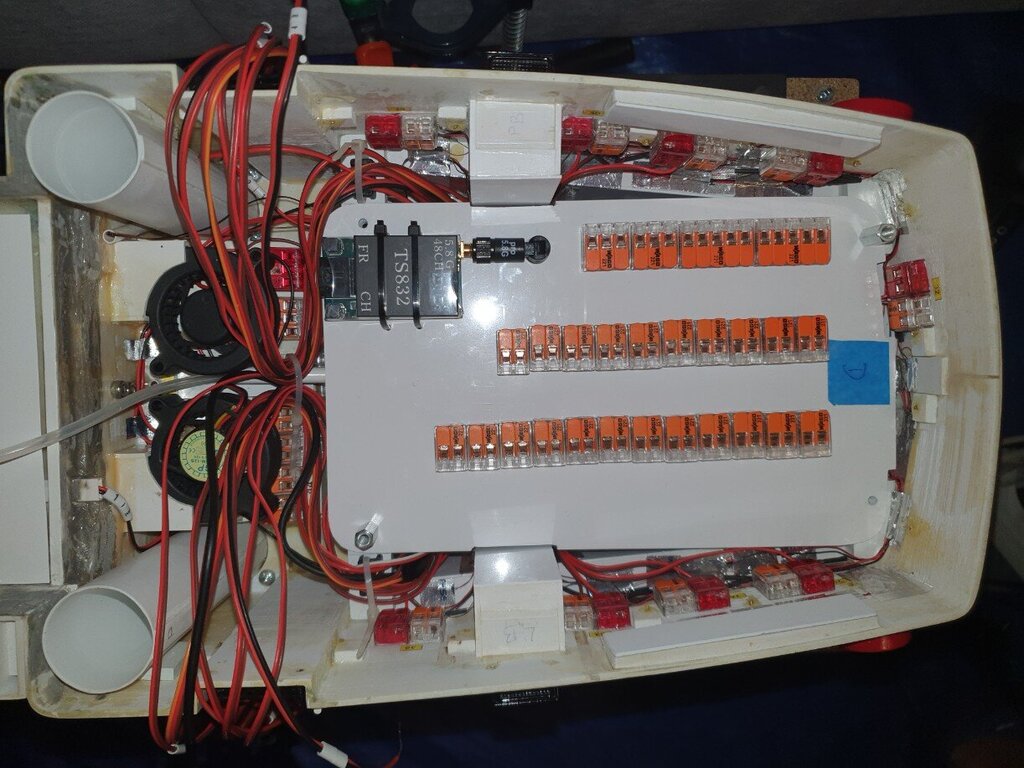

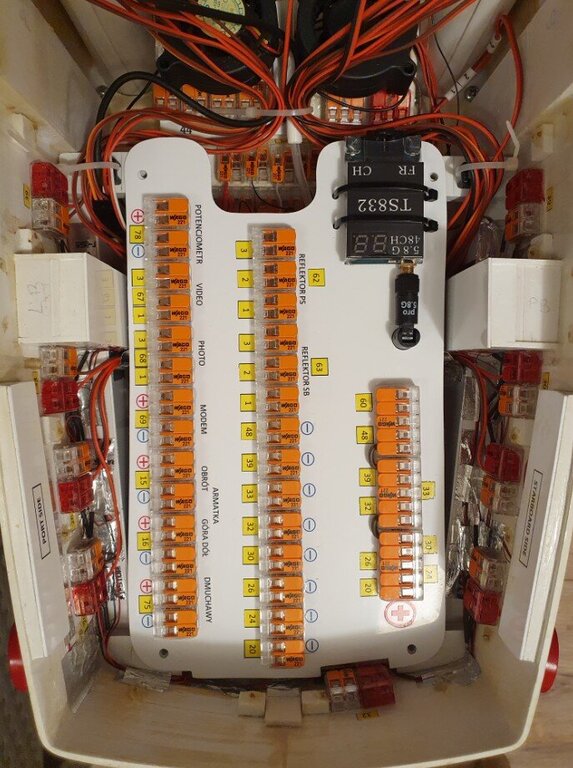

gotowy panel z kostkami....




w trakcie podłączania....




Mało widowiskowy moment żmudnej czynności.



  • Lubię to 2
  • Dzięki 2
Opublikowano

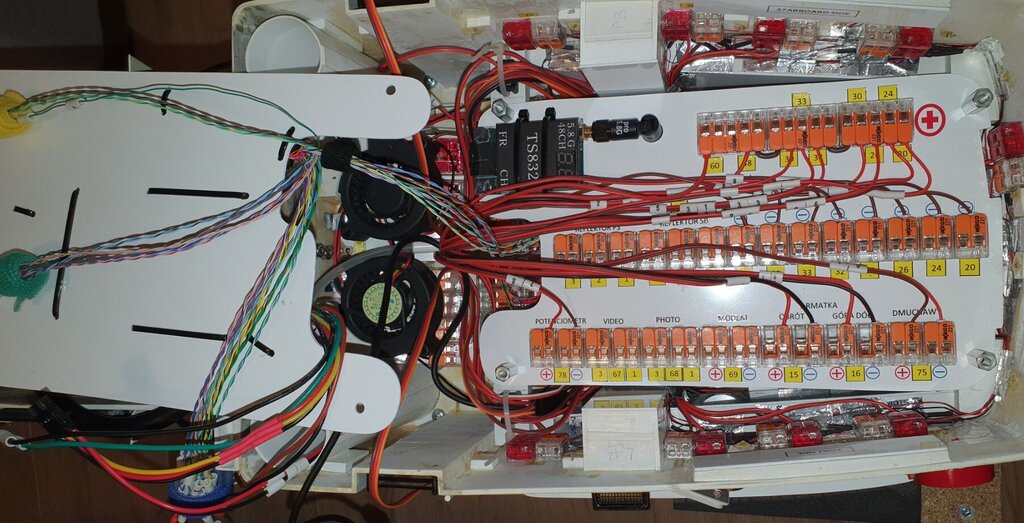

Podłączenia na dolnej płytce ukończone....

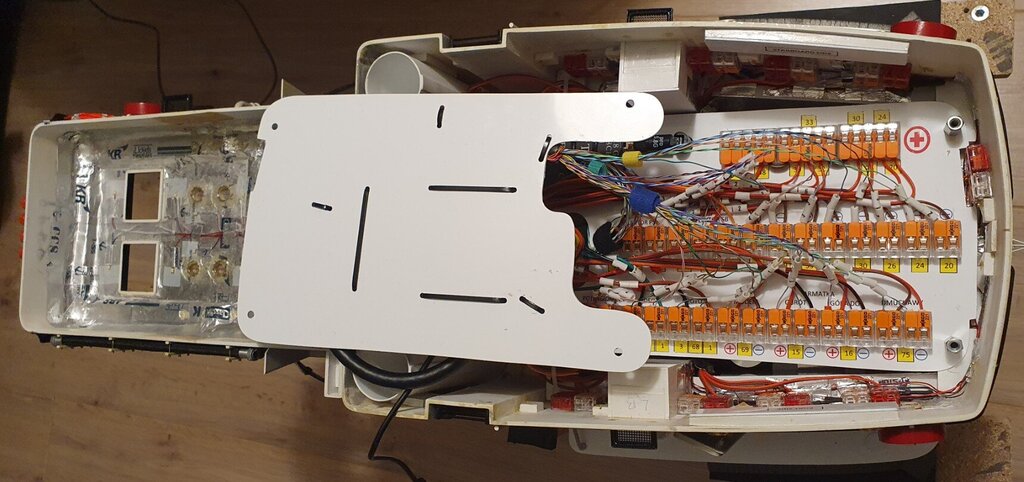

i po zamknięciu górną płytką....




Wszystkie kable są połączone do płytek od rufy. Dzięki temu można mieć łatwo do wszystkiego wgląd po odkręceniu śrubek. Czas na testy.



  • Lubię to 4
Opublikowano

Bardzo, a bardzo ładnie. Wieczorem jak wszystko podłączysz, będzie wspaniałe wyglądać, nic tylko naśladować  ?

Dobrze, że jest tak bogata informacja.
