Drukując kalkomanie białe, zapomniałem o napisie UWAGA HOL. Teraz już za późno, aby dodrukować Wykonałem je, więc z szablonów wyciętych na winylu.

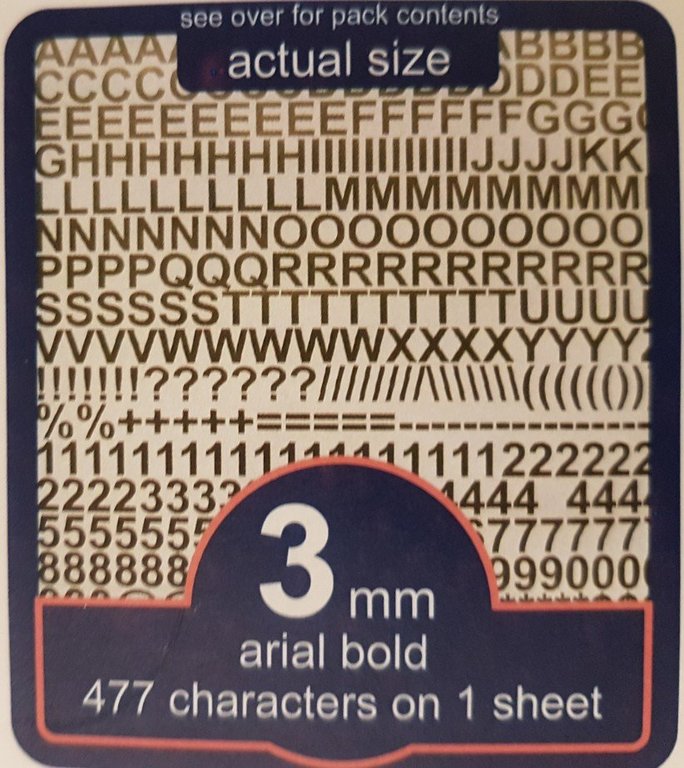

Użyłem liter wysokości 3 mm.

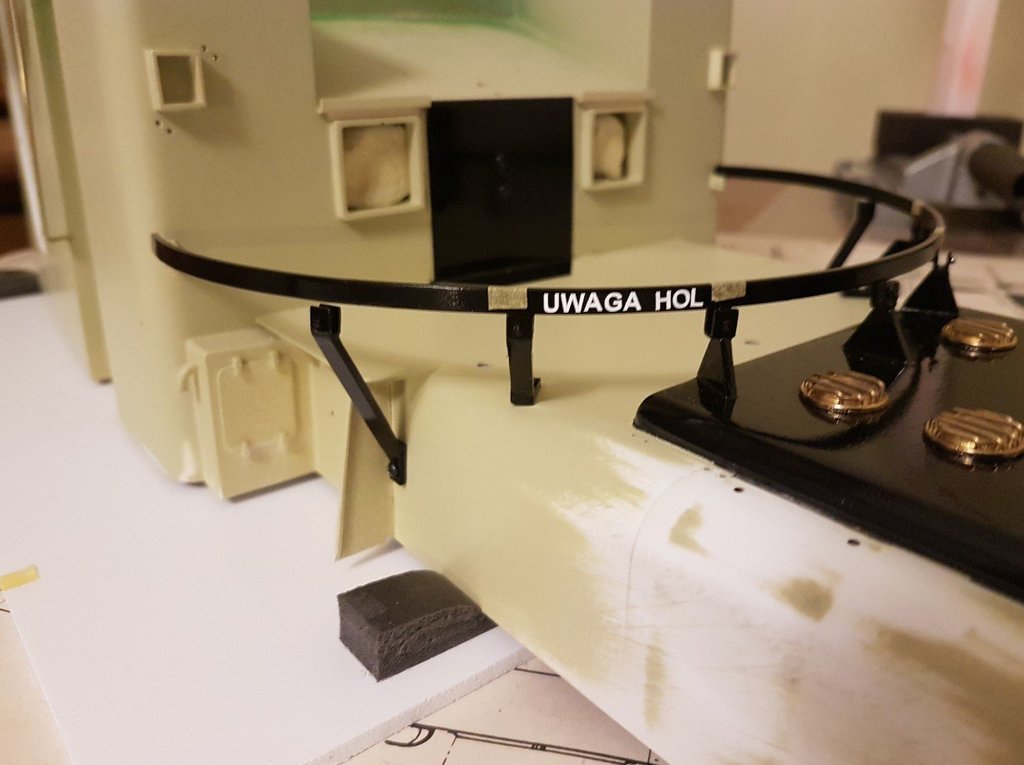

i na pałąku....


Po naklejeniu liter, pałąk pokryłem lakierem bezbarwnym.











Odnośnik do komentarza
Udostępnij na innych stronach

Rurociągi na rufowej części maszynowni. Składane częściowo z gotowych elementów po drobnych przeróbkach, ściętych flanszach na kolankach.....

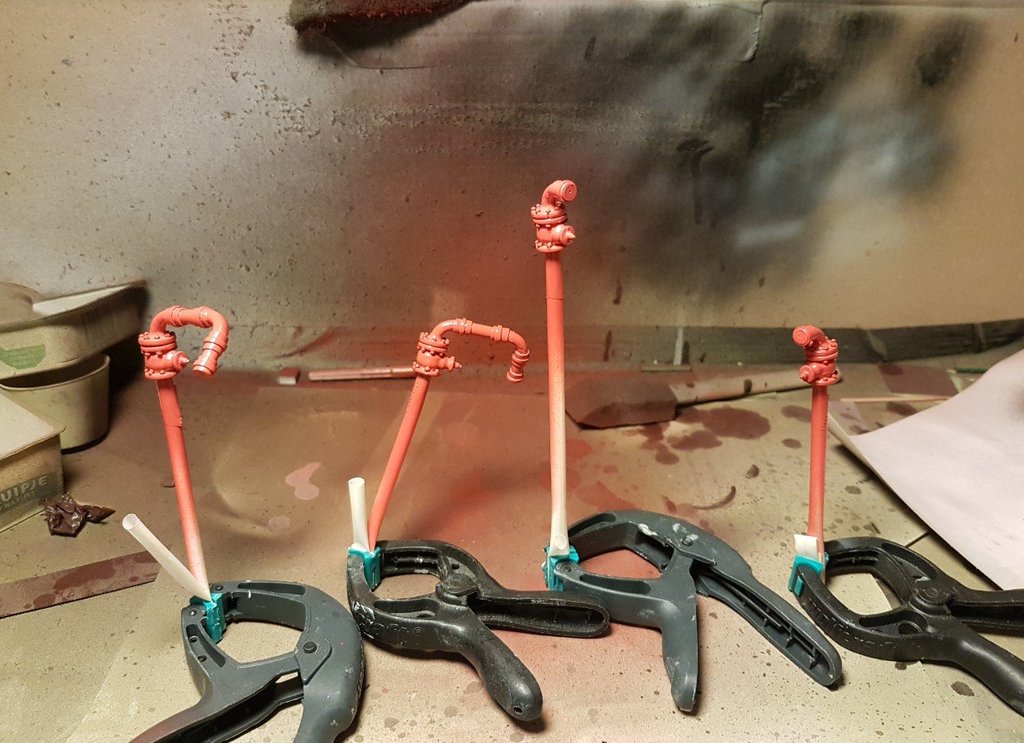

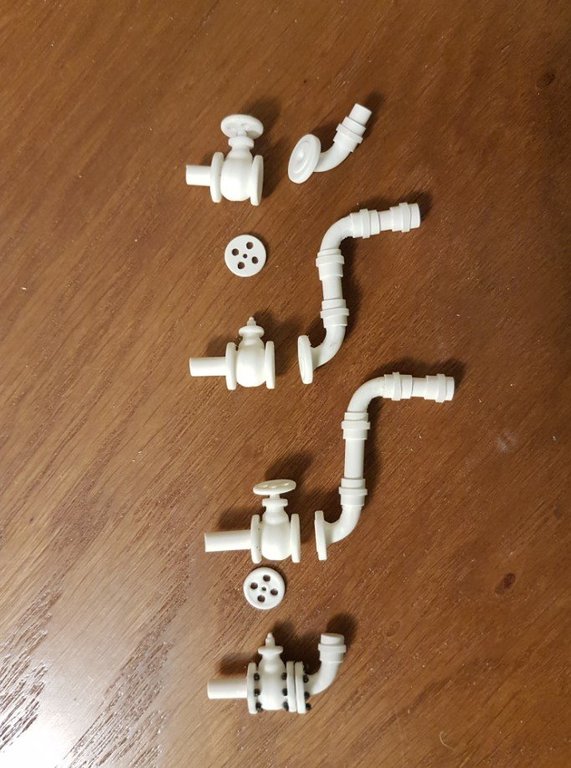

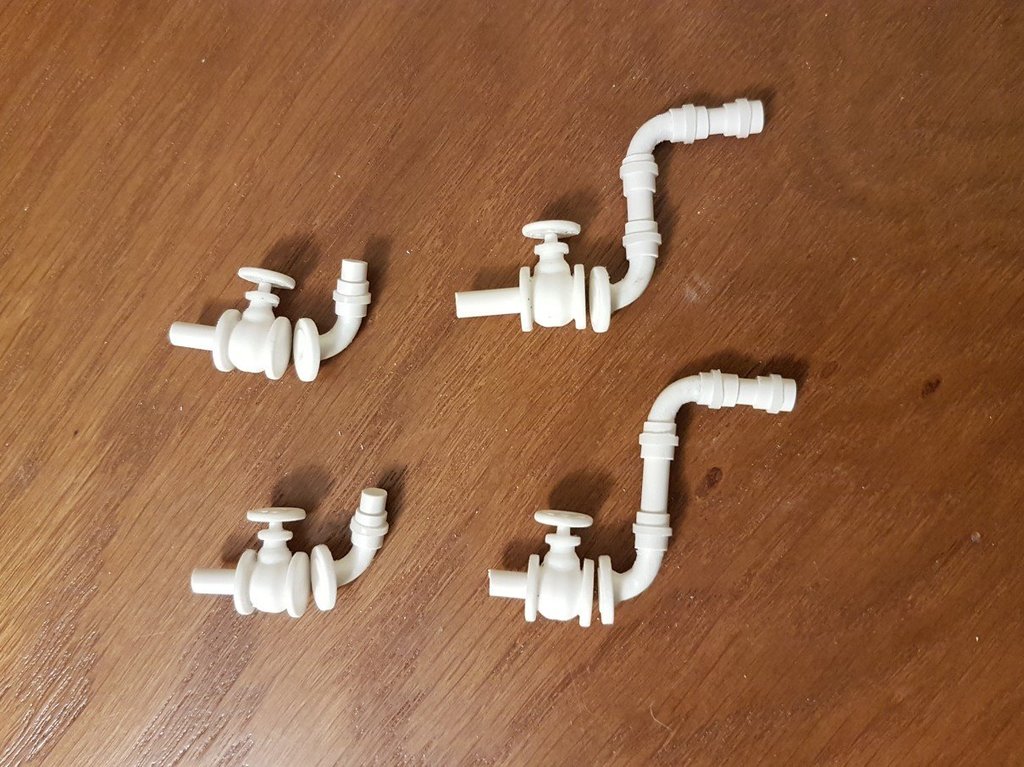

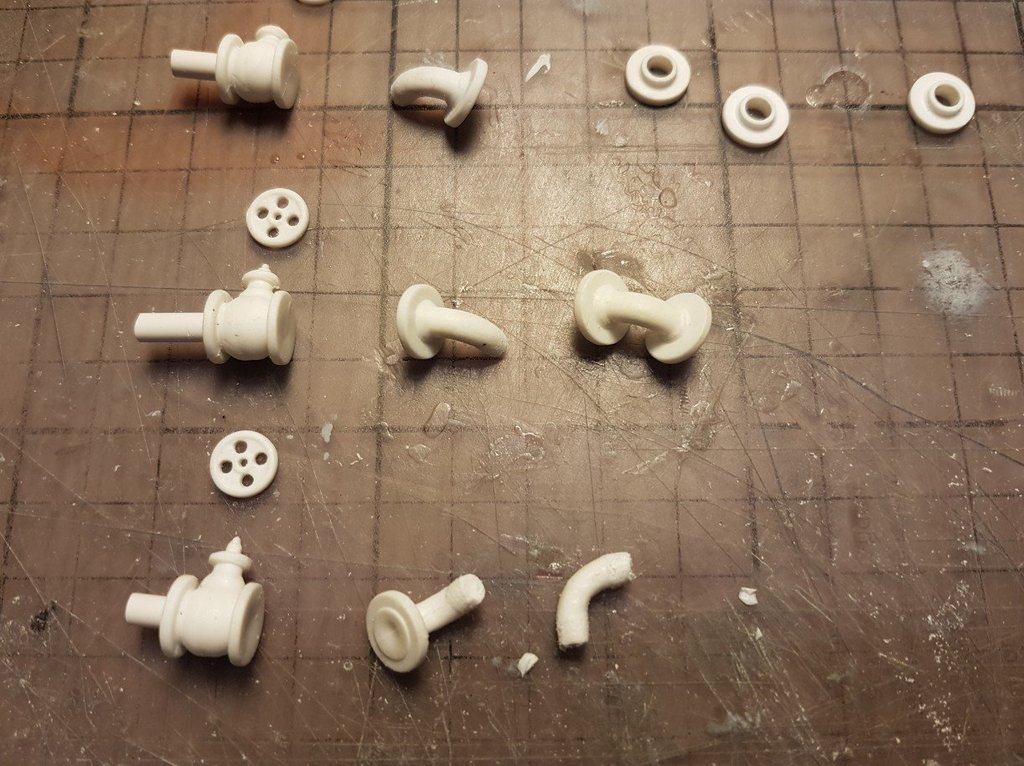

Zestawianie gotowych elementów rurociągów. Pręt ABS 4 mm, rurka 4x5 i rurka 5x6....




dolny zawór już z zamocowanymi imitacjami śrub. Trochę żmudne zajęcie....




.

Odnośnik do komentarza
Udostępnij na innych stronach

Zamocowałem ostatnie elementy przed malowaniem. Prowadnice do linek zdalnego zwalniania haka i żaluzje wentylatorów....

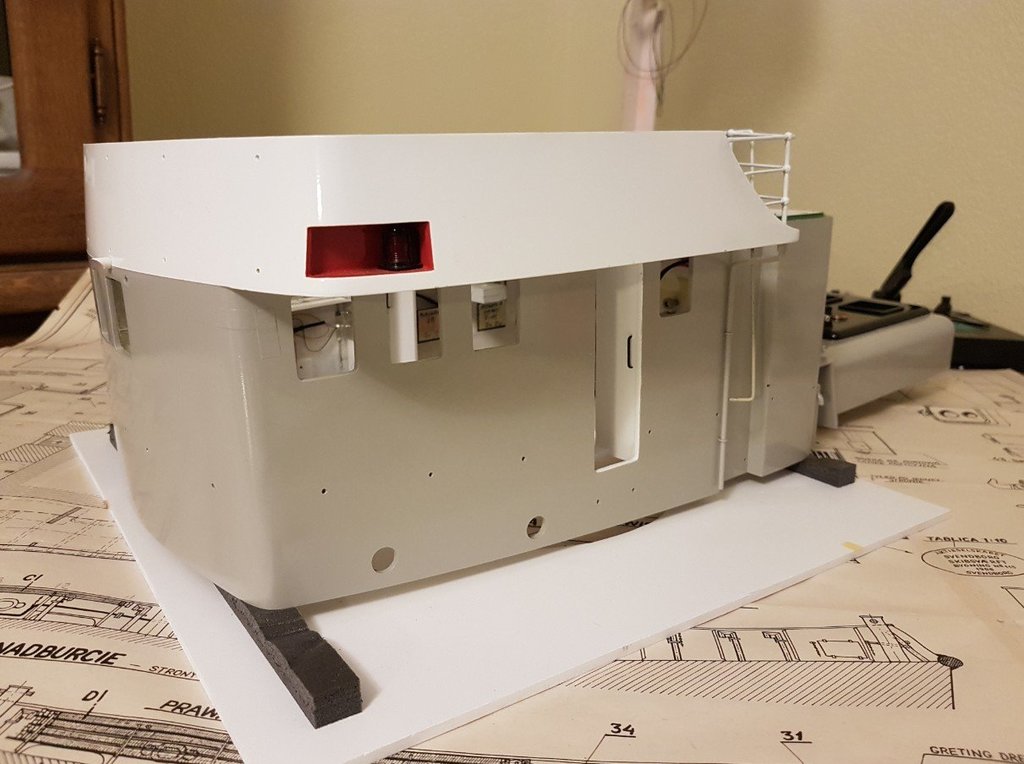

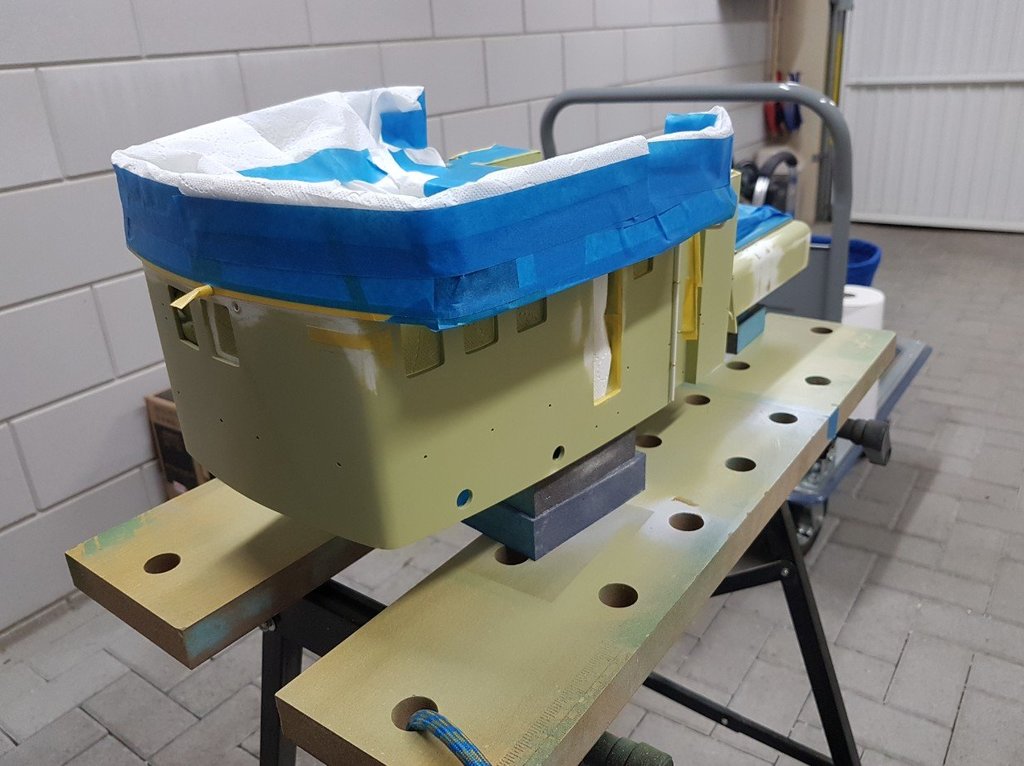

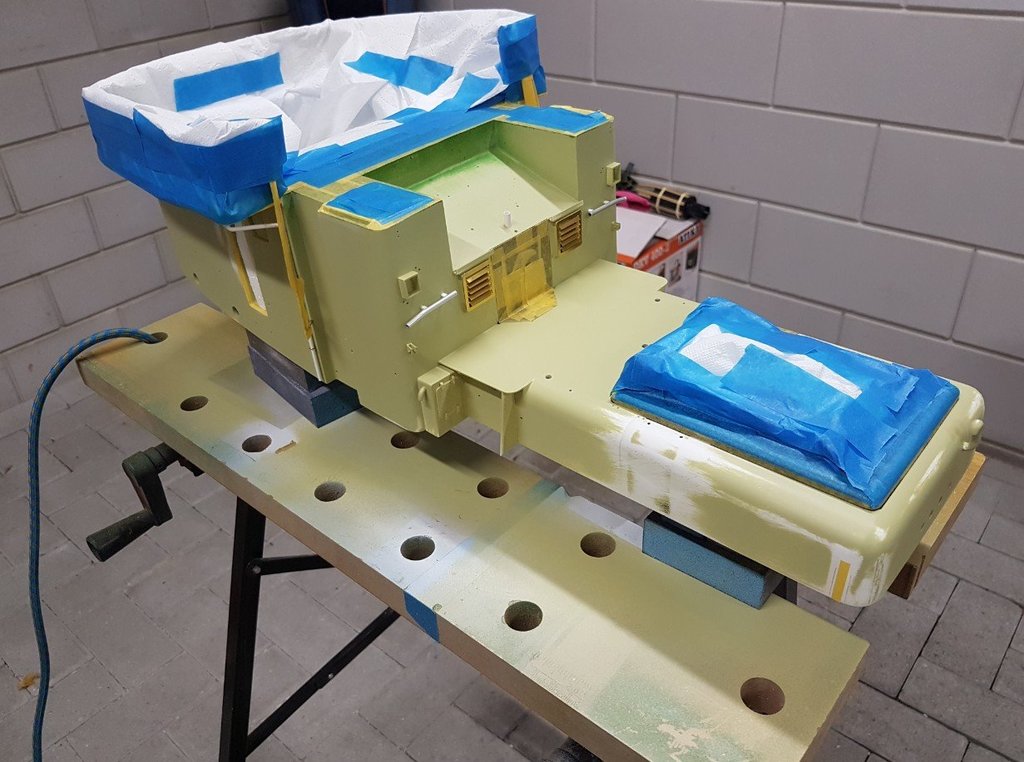

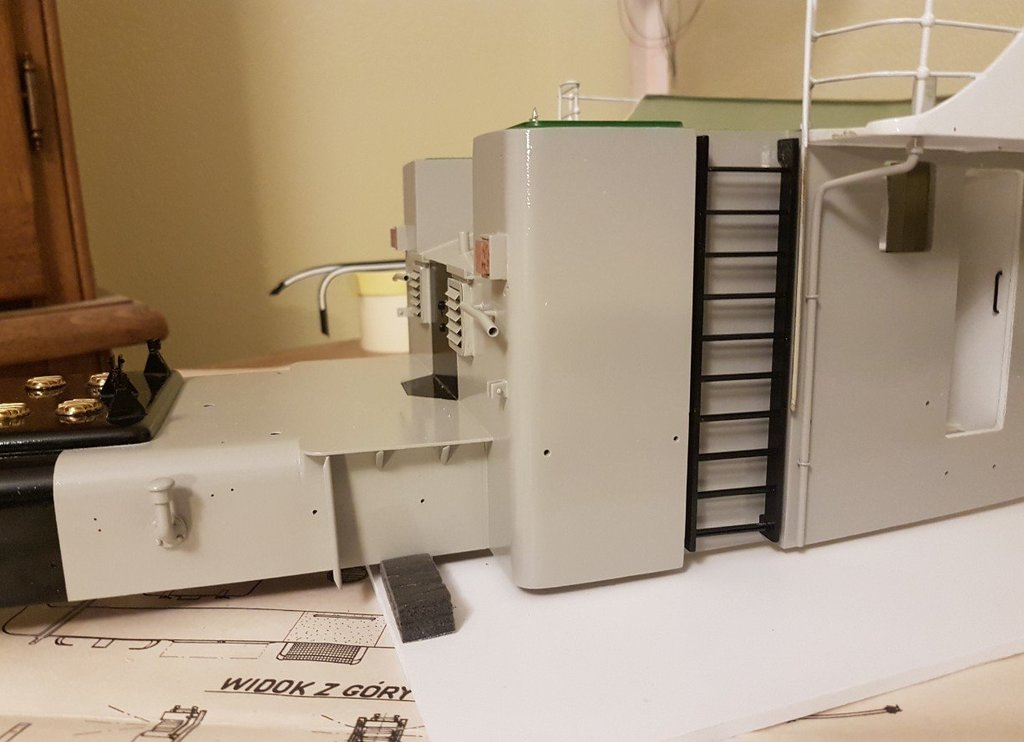

nadbudówka przygotowana do malowania....

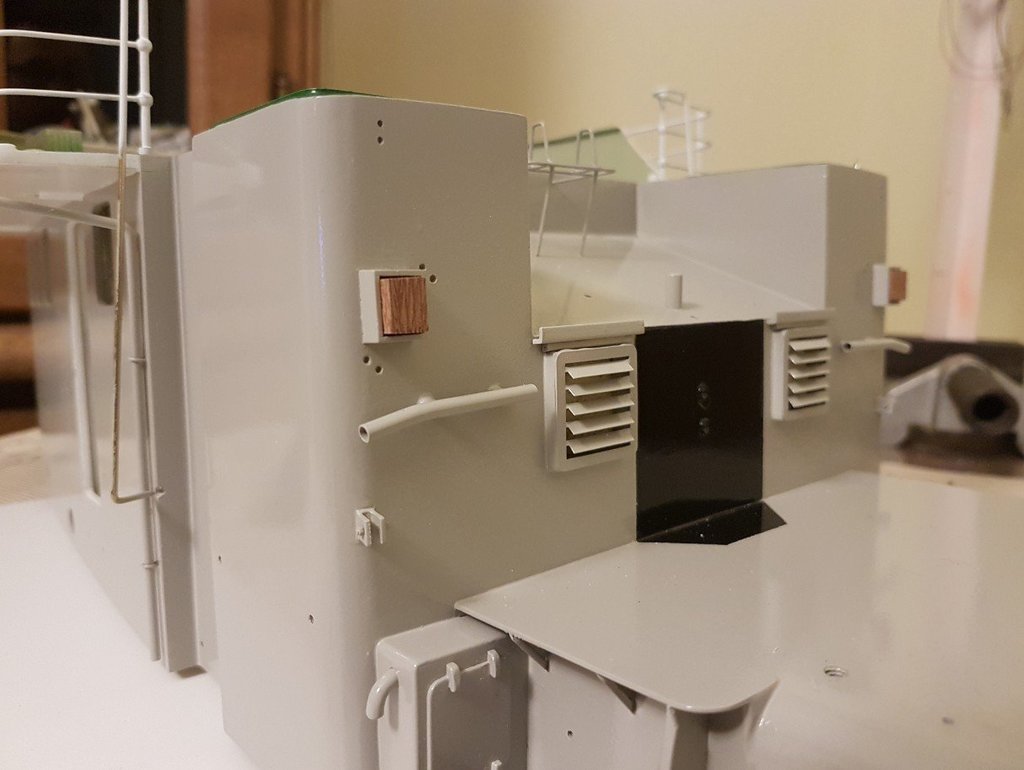

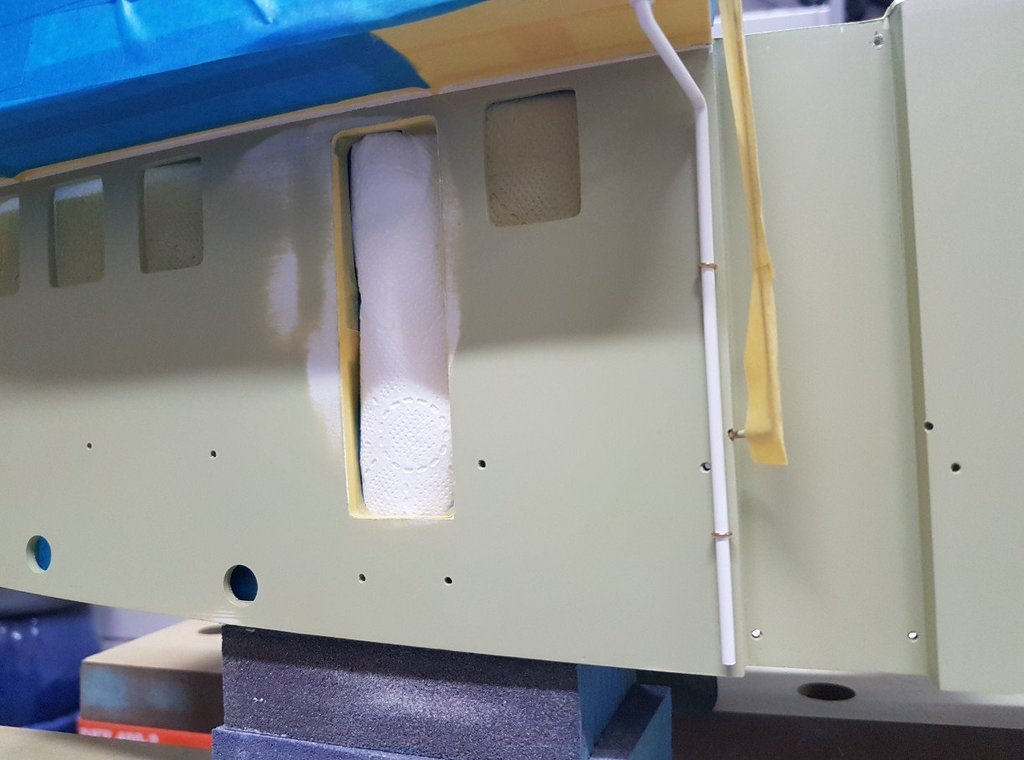

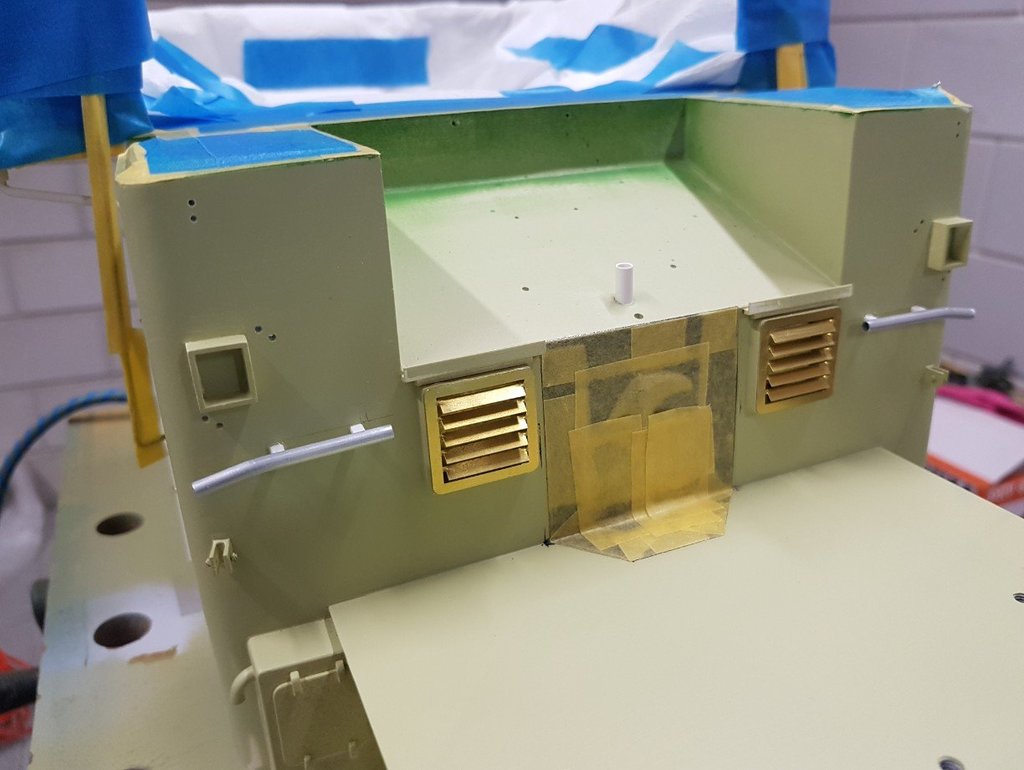

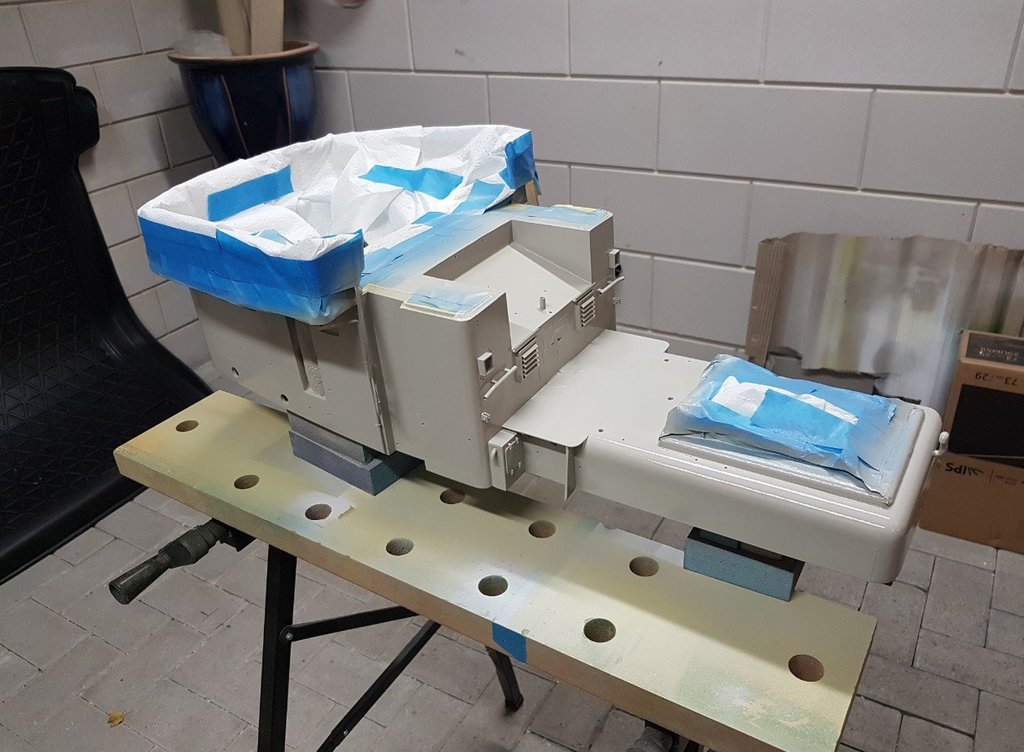

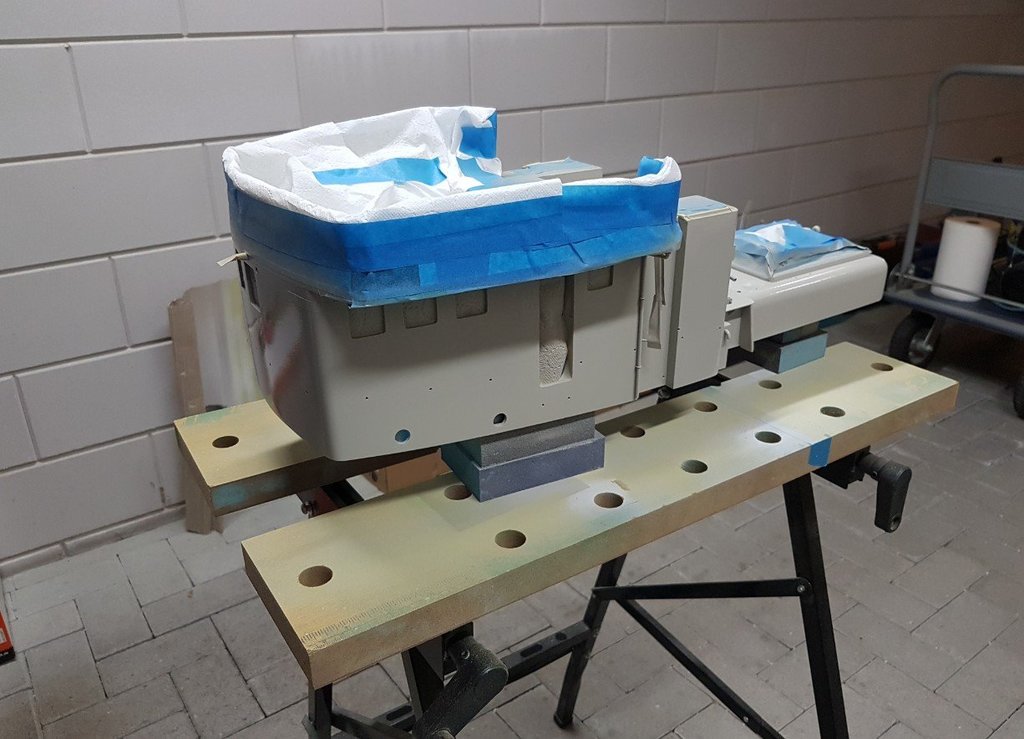

Farbka z palety Mr Color H51 + 20% prozpuszczalnika. Malowałem aerografem. I po malowaniu, a przed zdjęciem taśmy maskującej .....

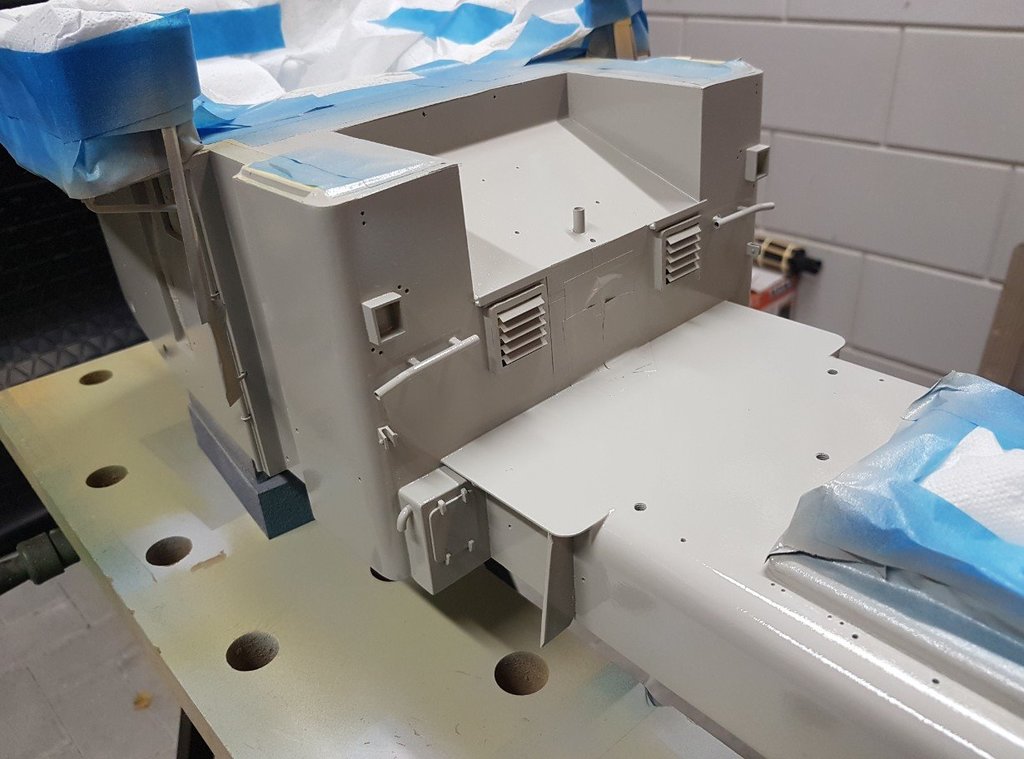

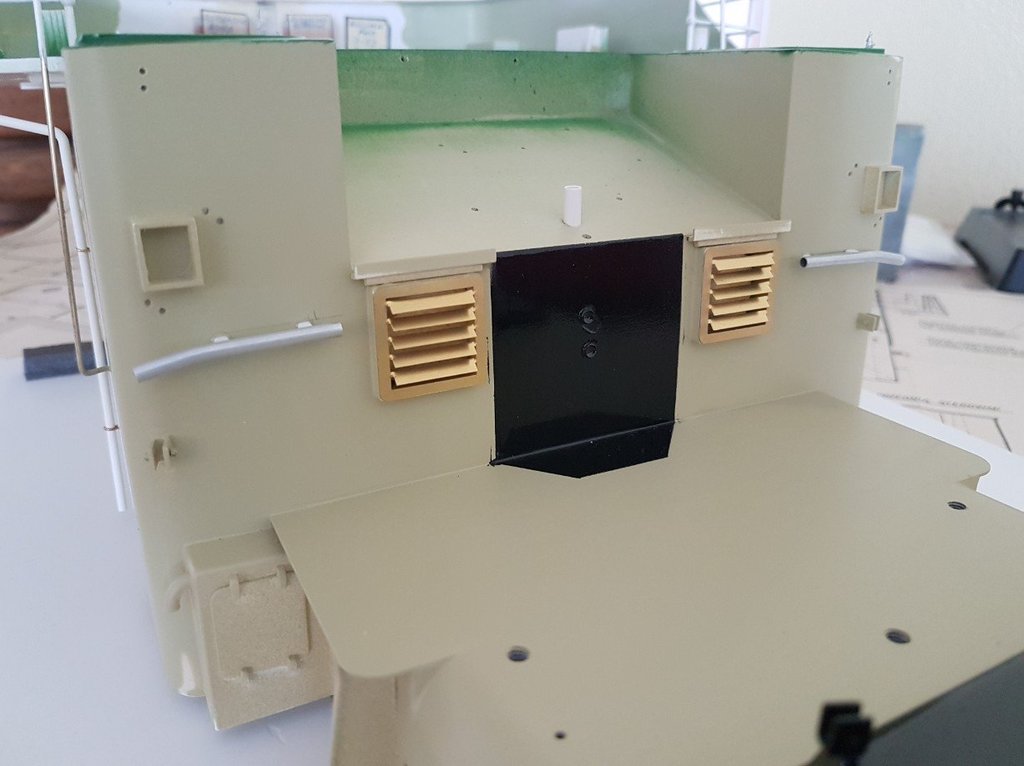

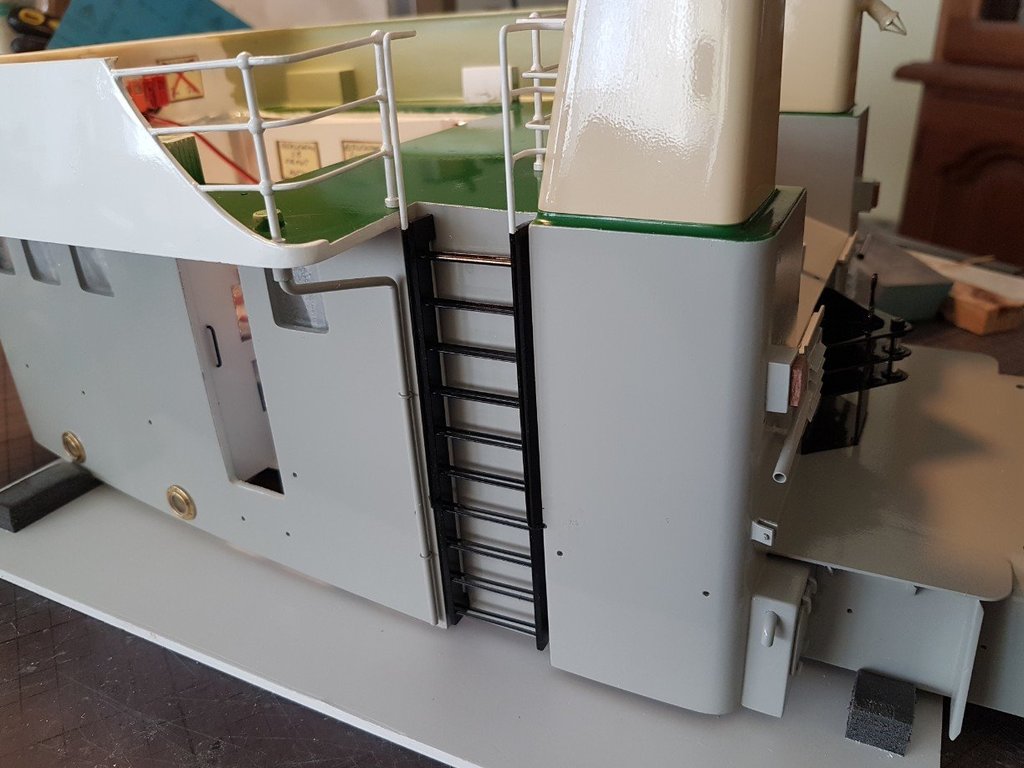

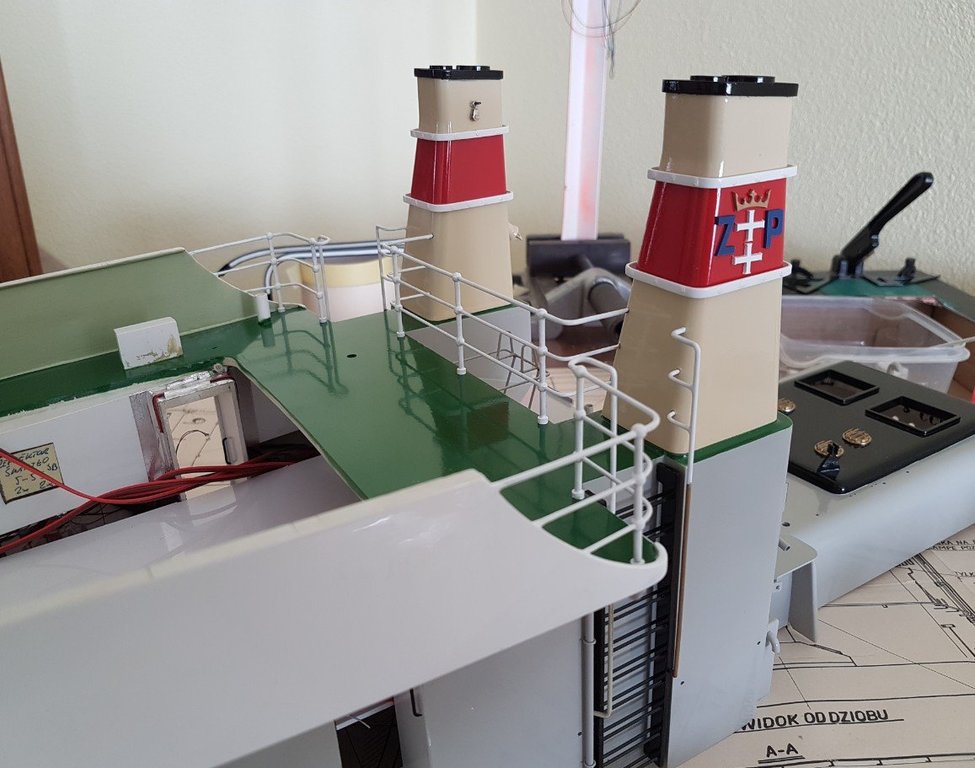

i po zdjęciu maskowań ......









Odnośnik do komentarza
Udostępnij na innych stronach

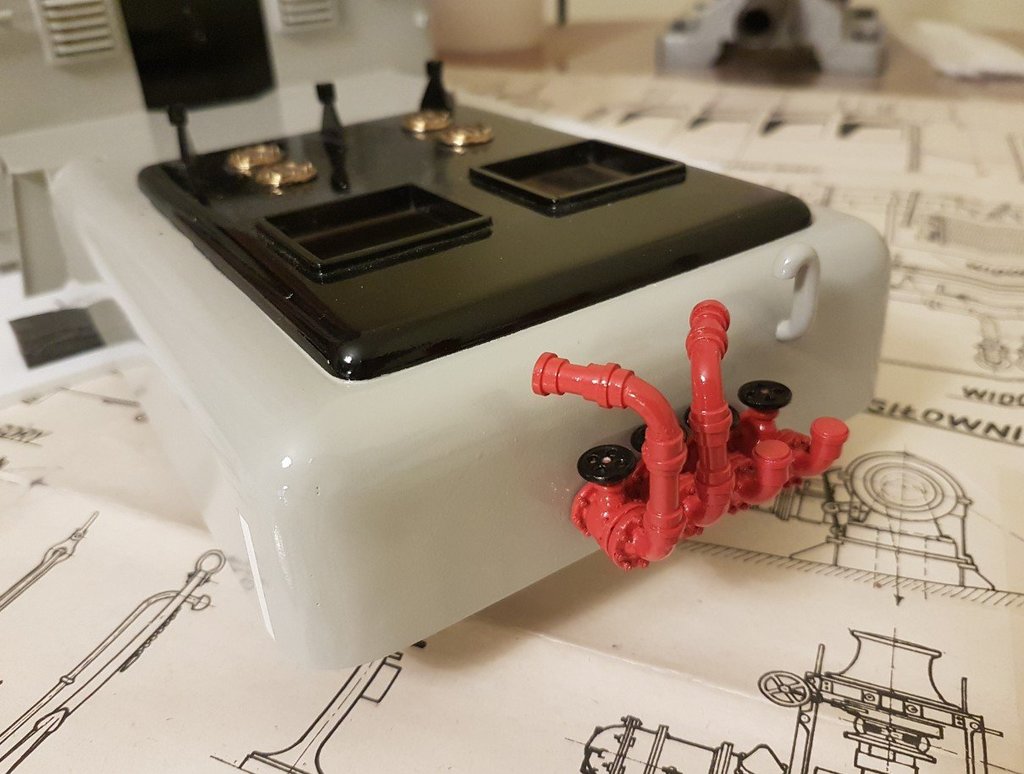

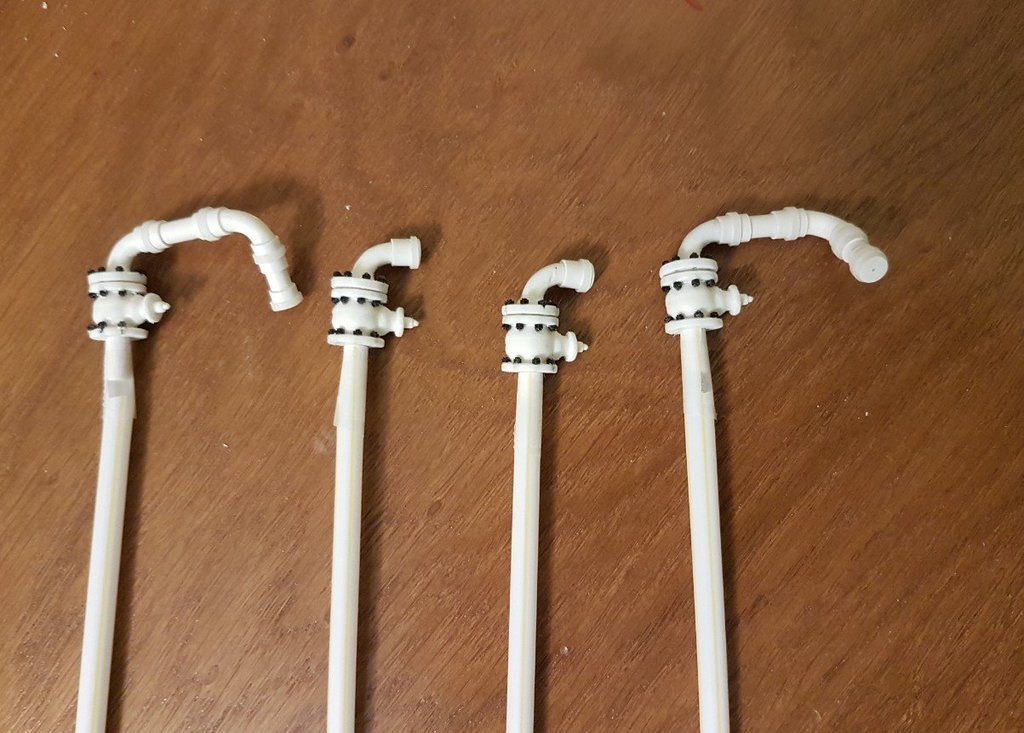

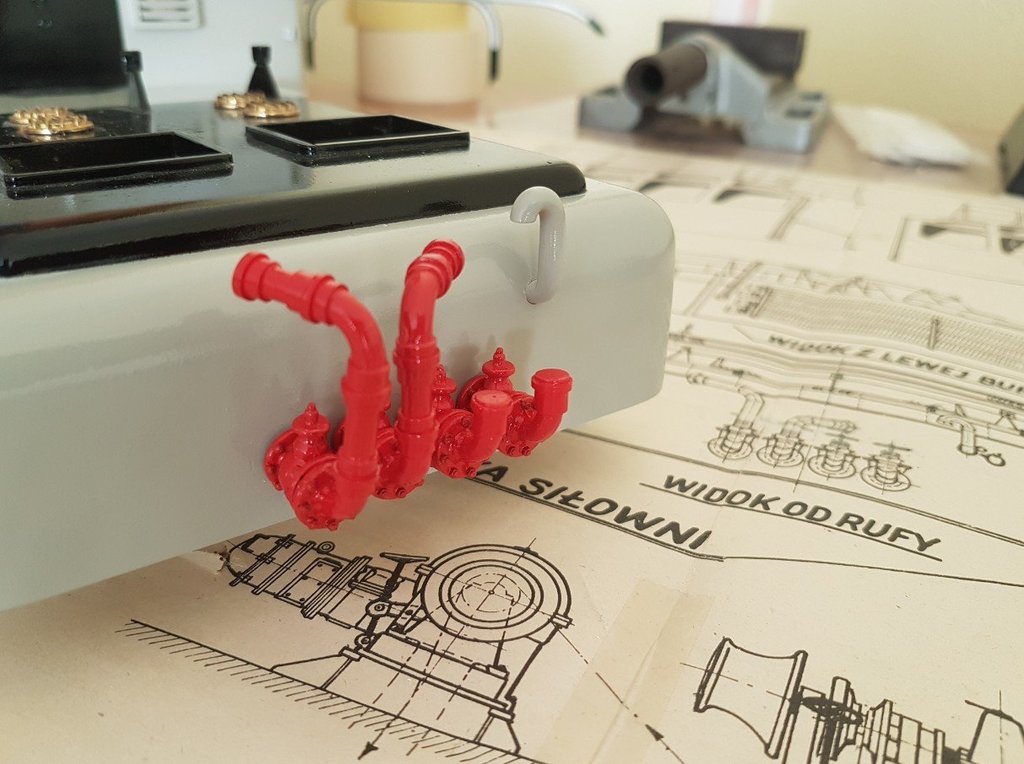

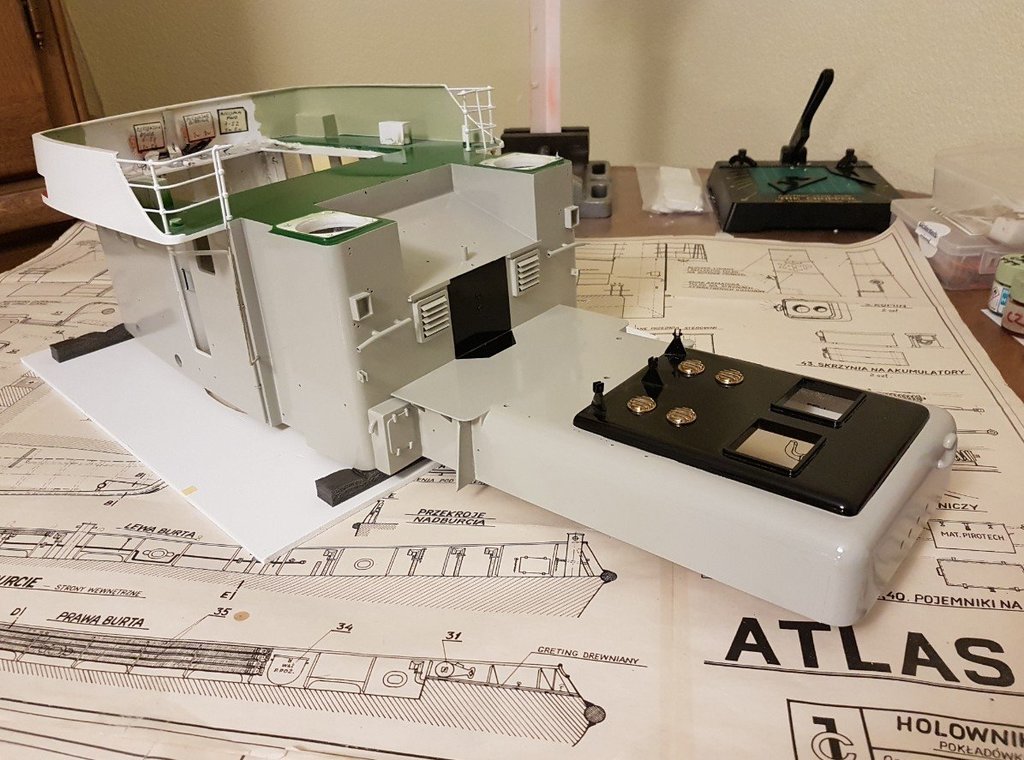

Zawory z rurociągami przymierzone na miejscu...

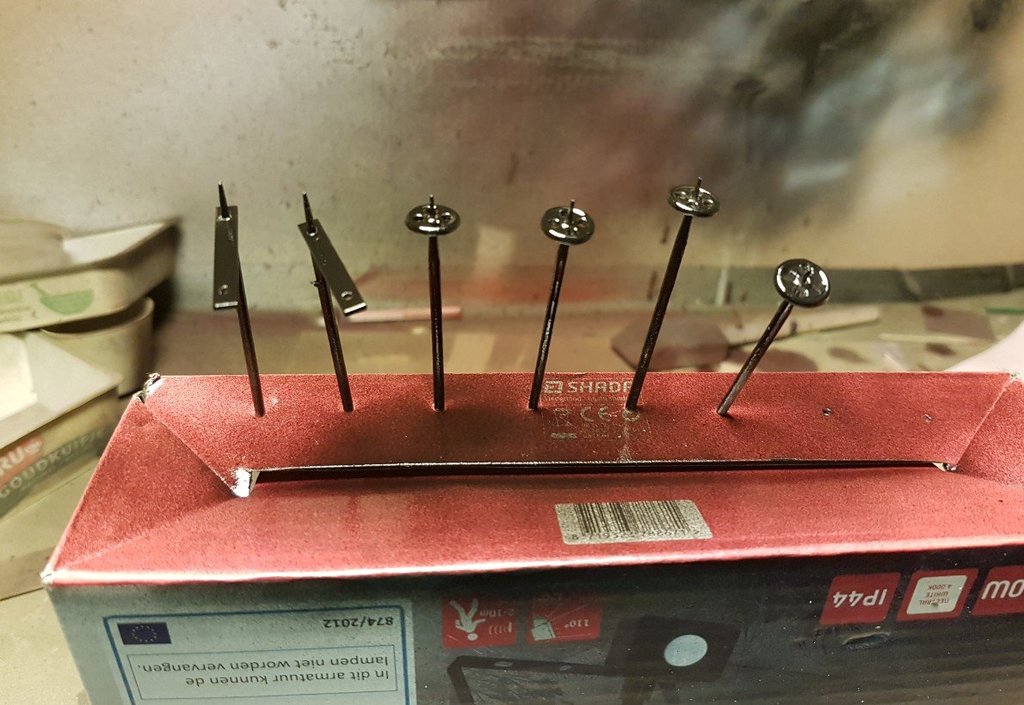

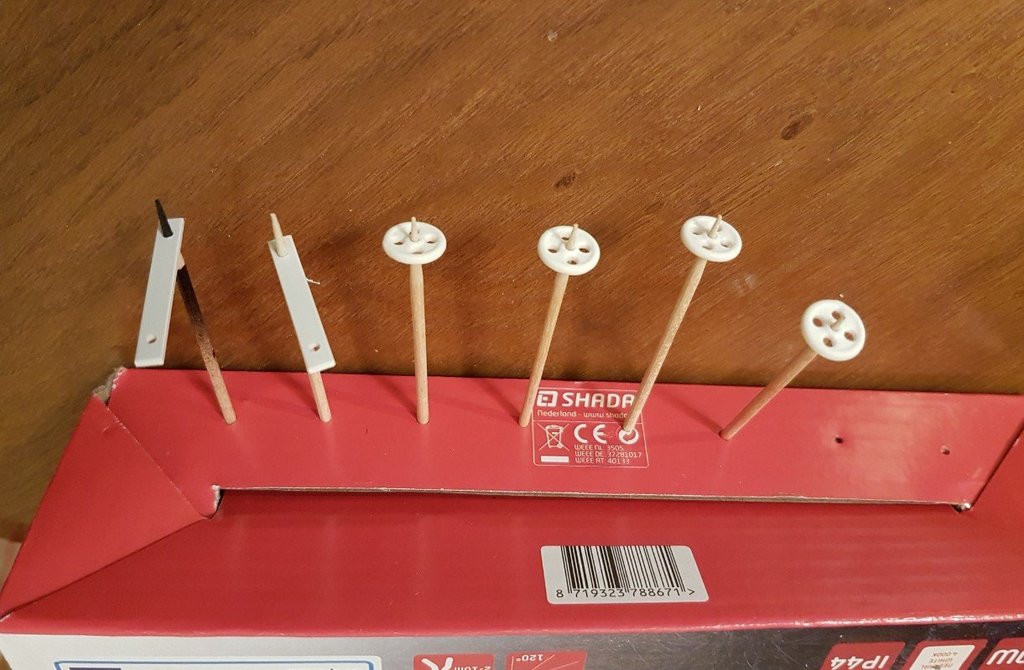

i z pokrętłami....


na zdjęciu zauważyłem, że pokrętła po wklejeniu na miejsce nie są pomalowane wewnątrz otworu. No nic, trzeba domalować.

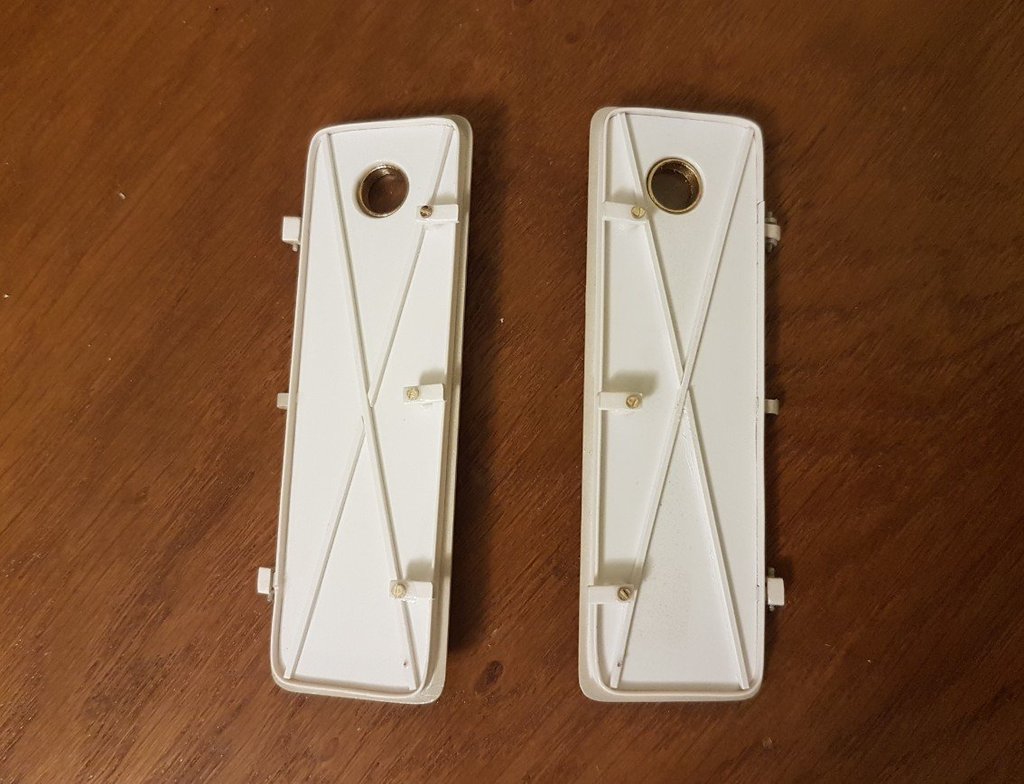

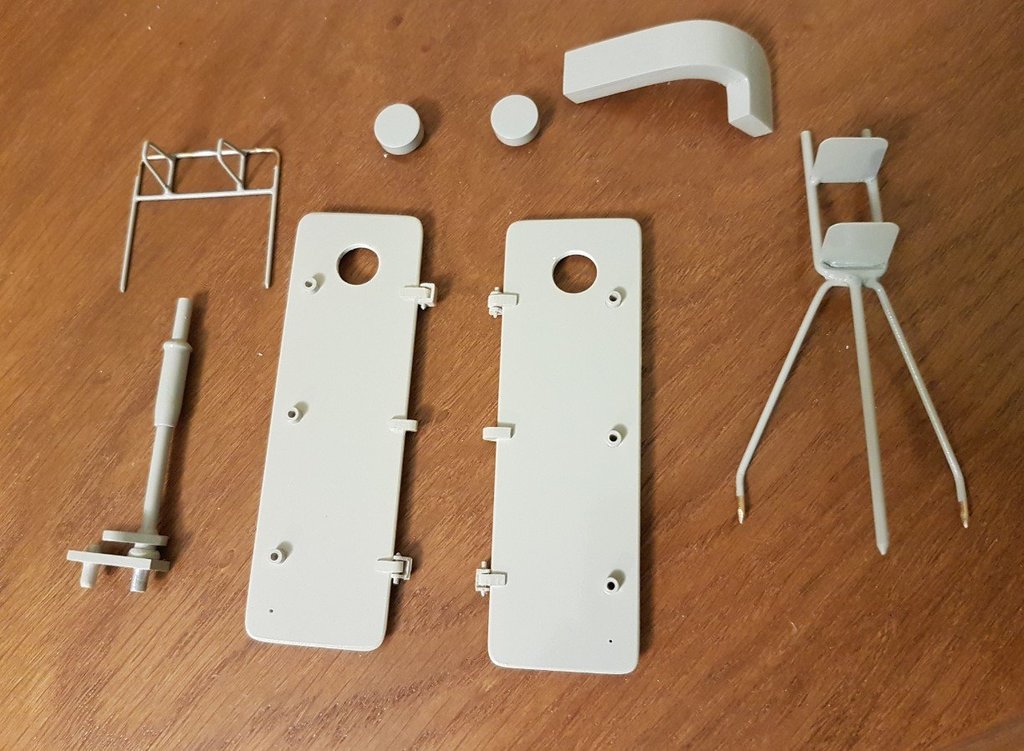

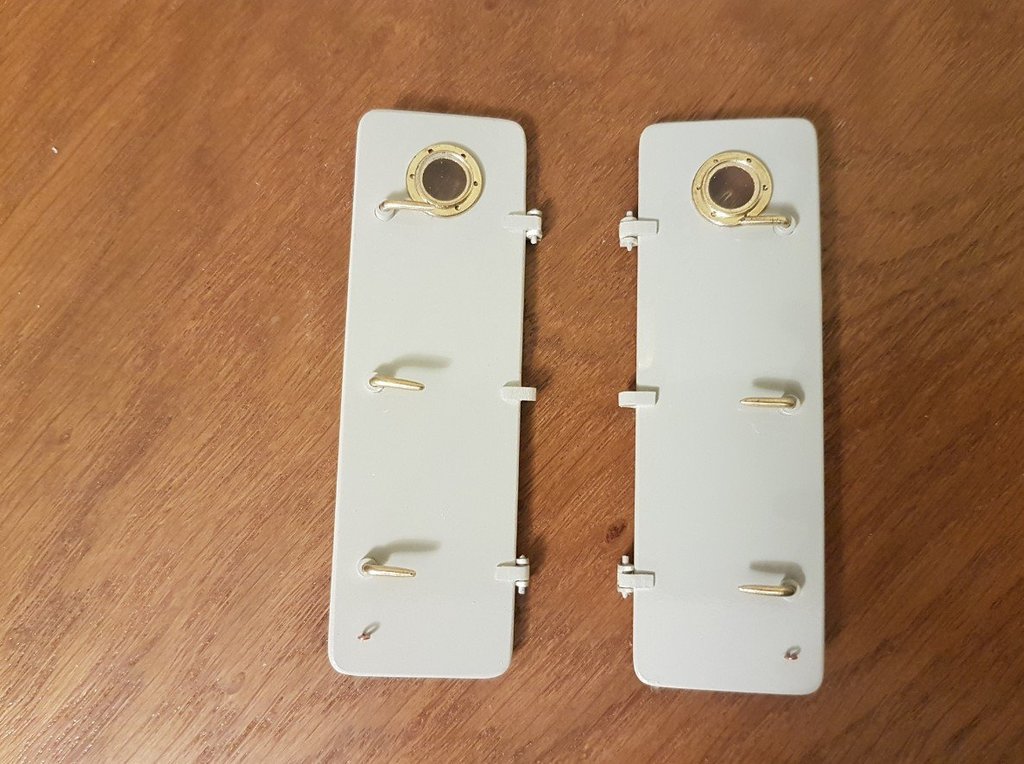

Drzwi wejściowe do nadbudówki....

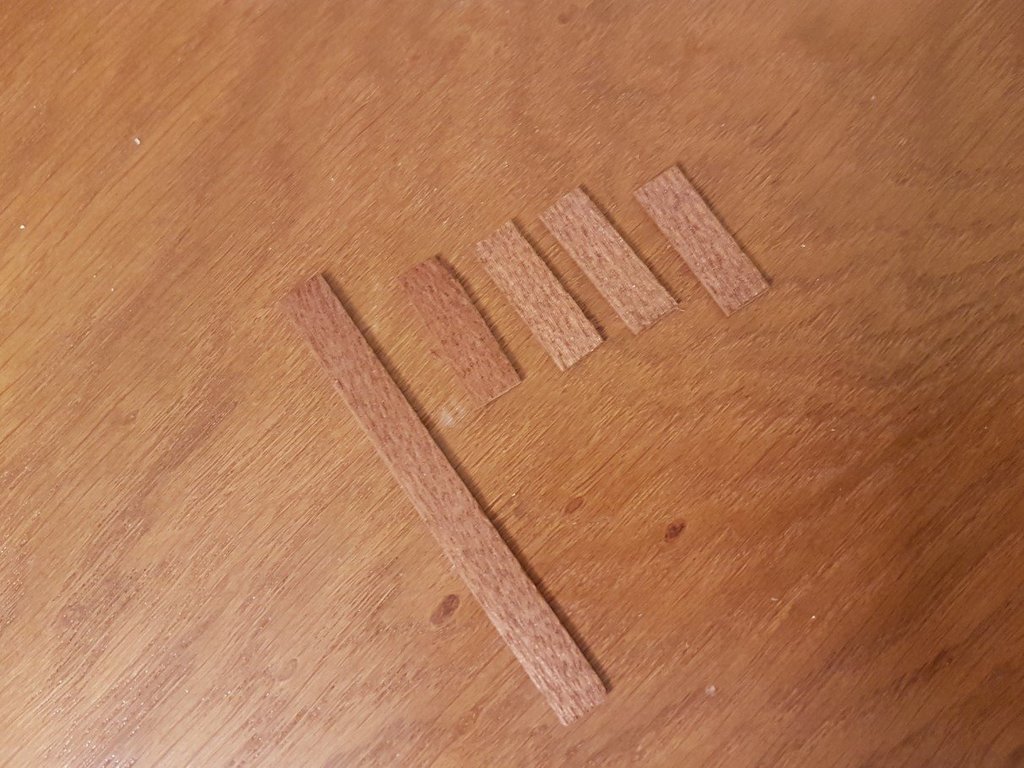

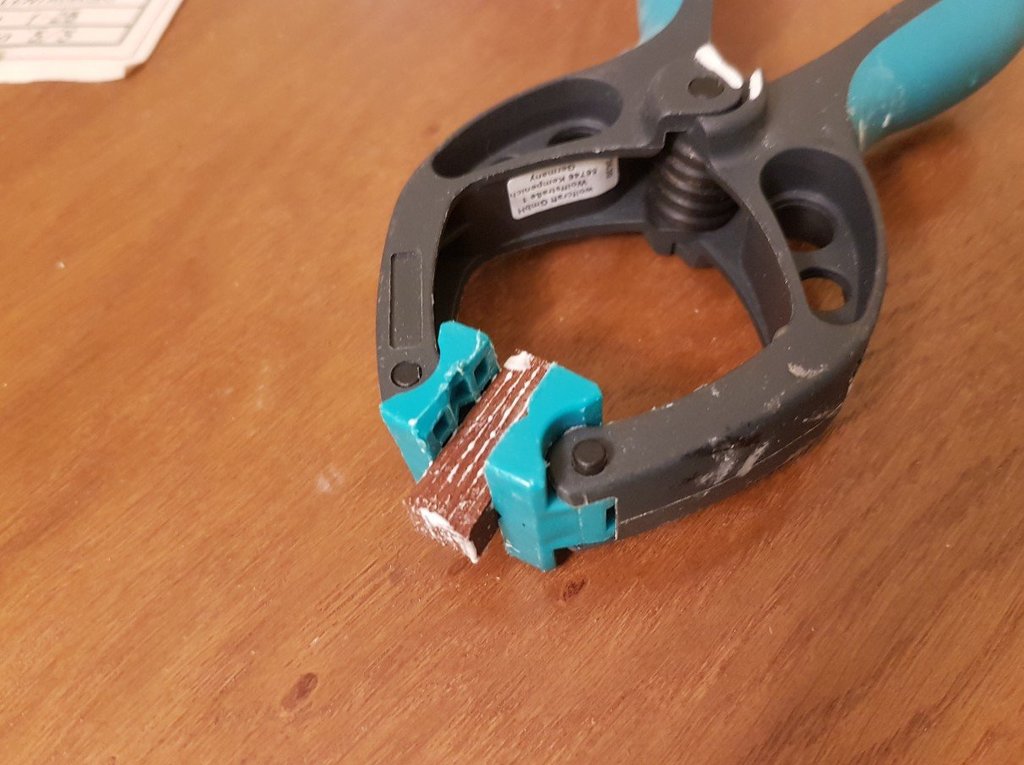

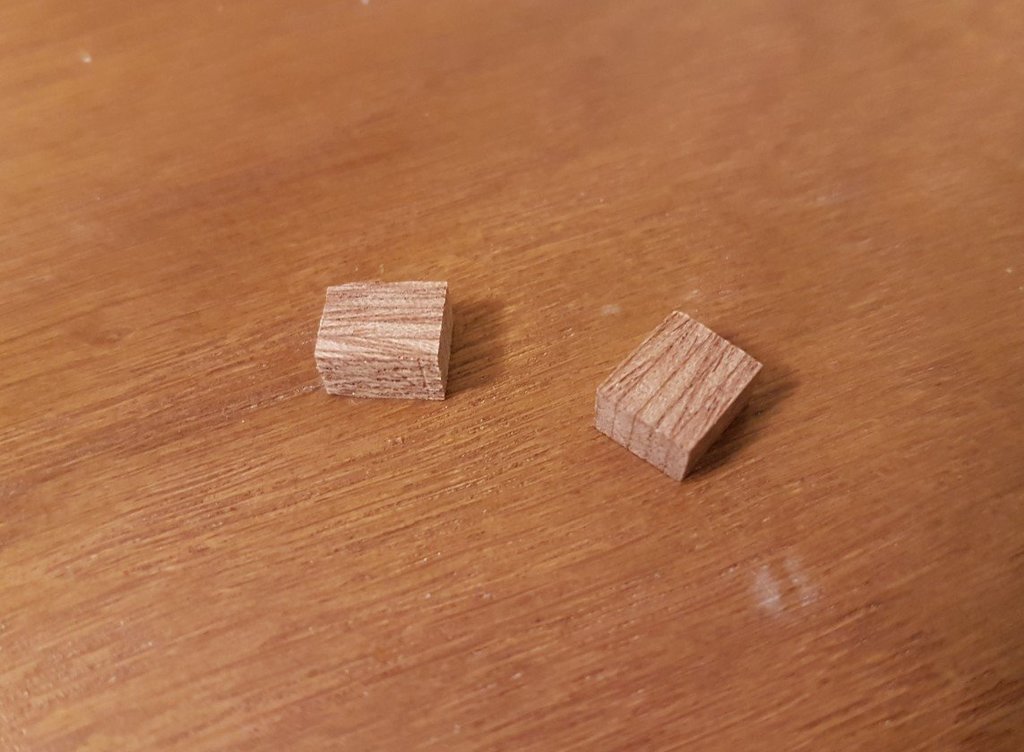

odbijacz miejsca parkingowego haka skleiłem z kilku kawałków listewek mahoniowych....





jutro obróbka.

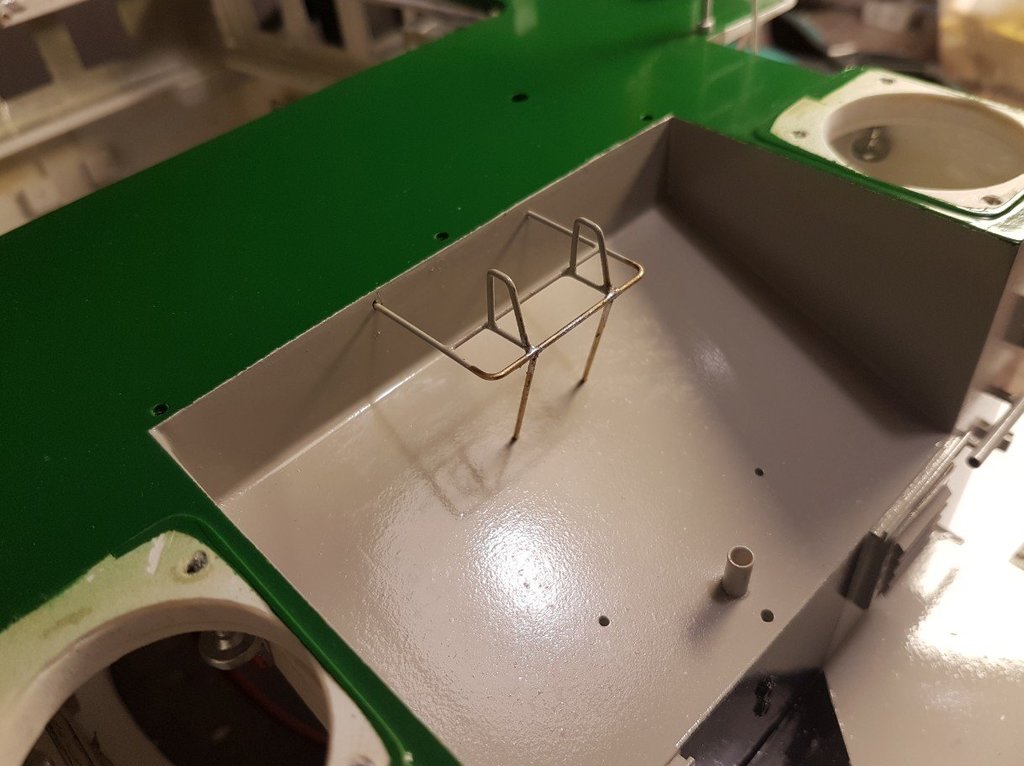

Stojak na wiadra. Podpórki dolutowane po wsunięciu stojaka....

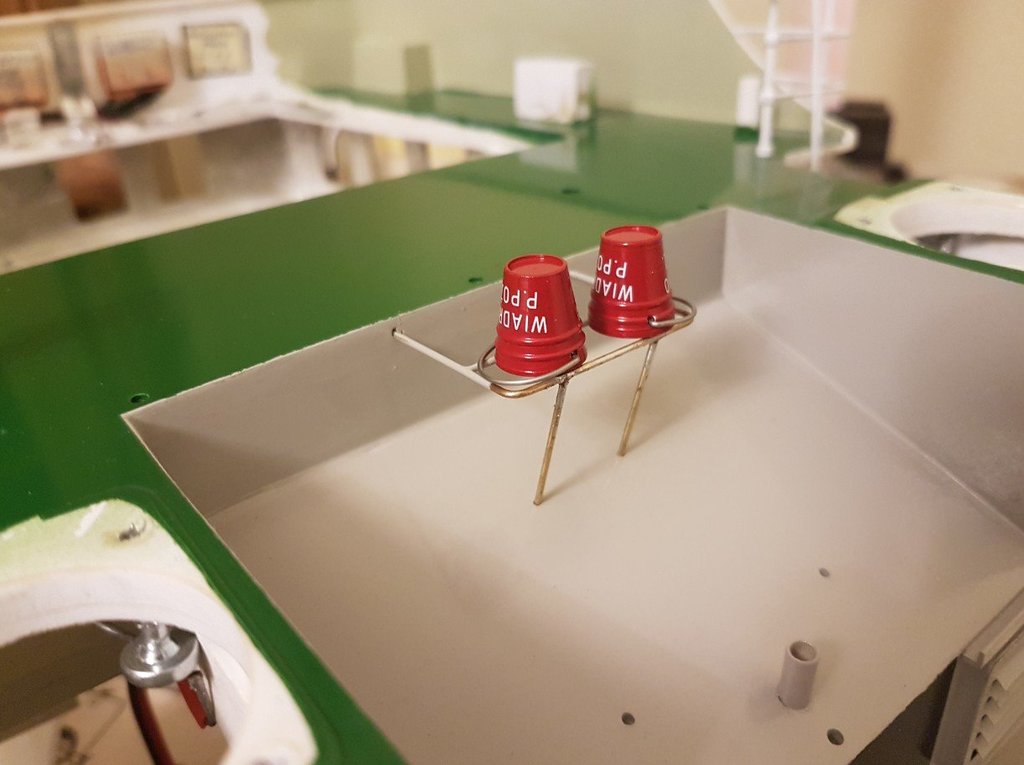

I do malowania.







  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

Szyby w nadbudówce na miejscu, jeszcze z folią zabezpieczającą...

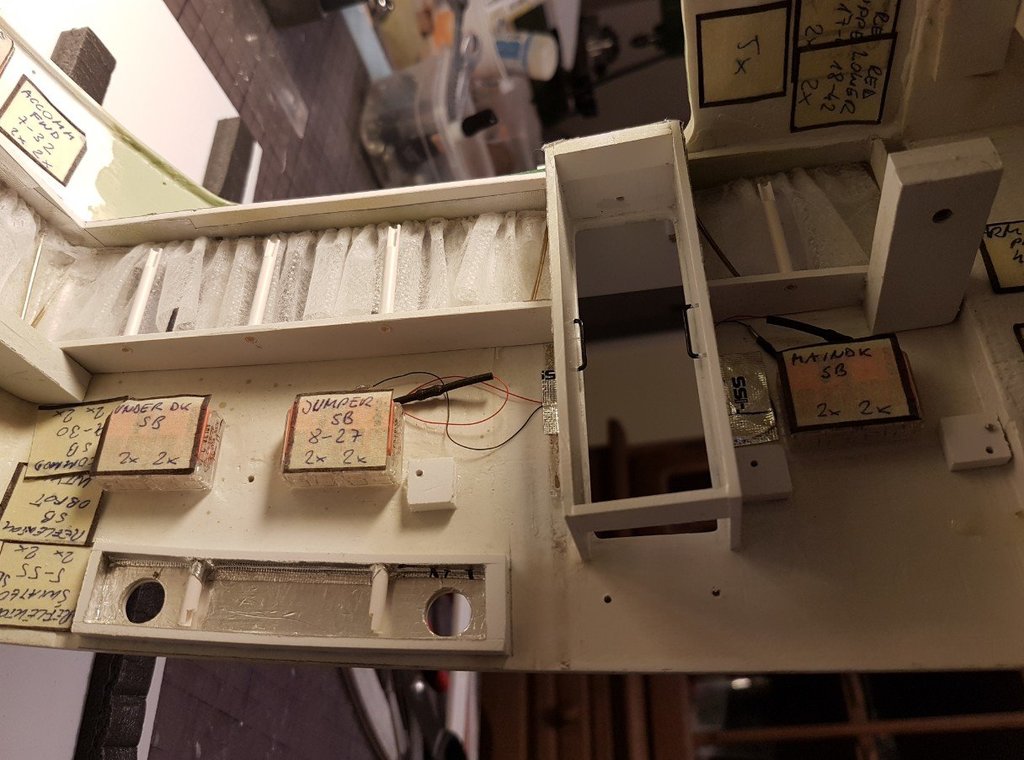

firanki.....




ledy 0805 warm white .....

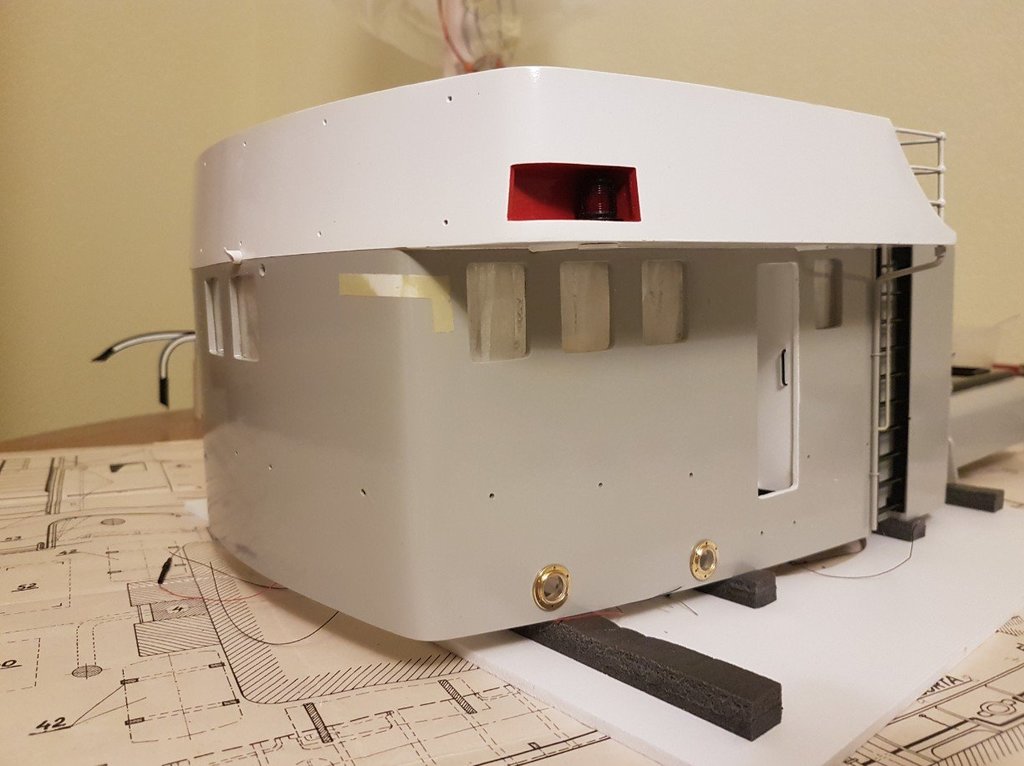

i bulaje....




14 led będzie zapalanych w czterech obwodach - dziób (2x), lewa burta (4x), prawa burta (4x) i część podpokładowa współnie dla lewej i prawej burty gdzie są bulaje (4x).









Odnośnik do komentarza
Udostępnij na innych stronach

Sprawa sterowania obwodami już dawno rozwiązana ,trzeba cały watek poczytać .

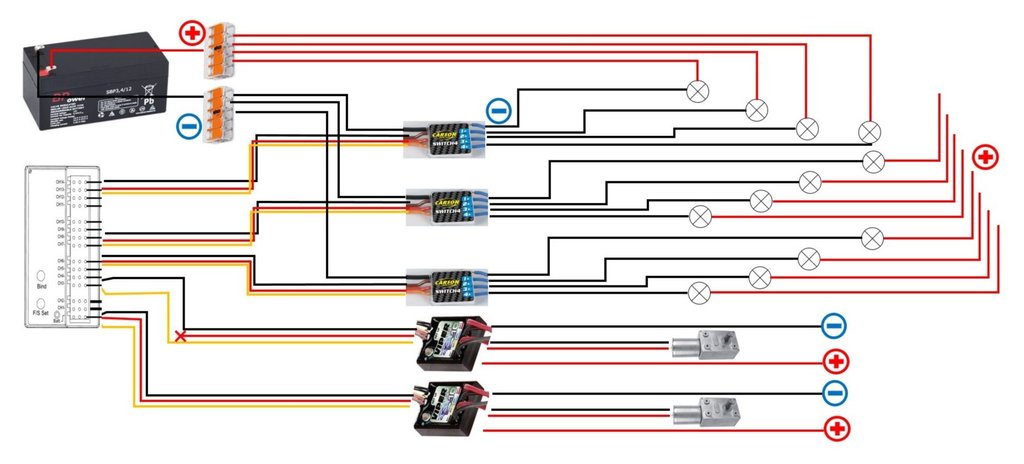

Ja bym polecił układ kolegi Damiana który 1 wyłącznikiem steruje 4 -ma obwodami jak ktoś by potrzebował .

Sam stosuje i jest b.dobry .

Darek mnie uprzedził

Odnośnik do komentarza
Udostępnij na innych stronach

7 godzin temu, J-23 napisał:

nie jest rozwiązana bo kol. oki188 usunął linki do wsadów



Program był wielokrotnie rozwijany dlatego stare wsady zostały usunięte wystarczy do mnie napisać PW z prośbą a podeślę konkretny wsad.

Odnośnik do komentarza
Udostępnij na innych stronach

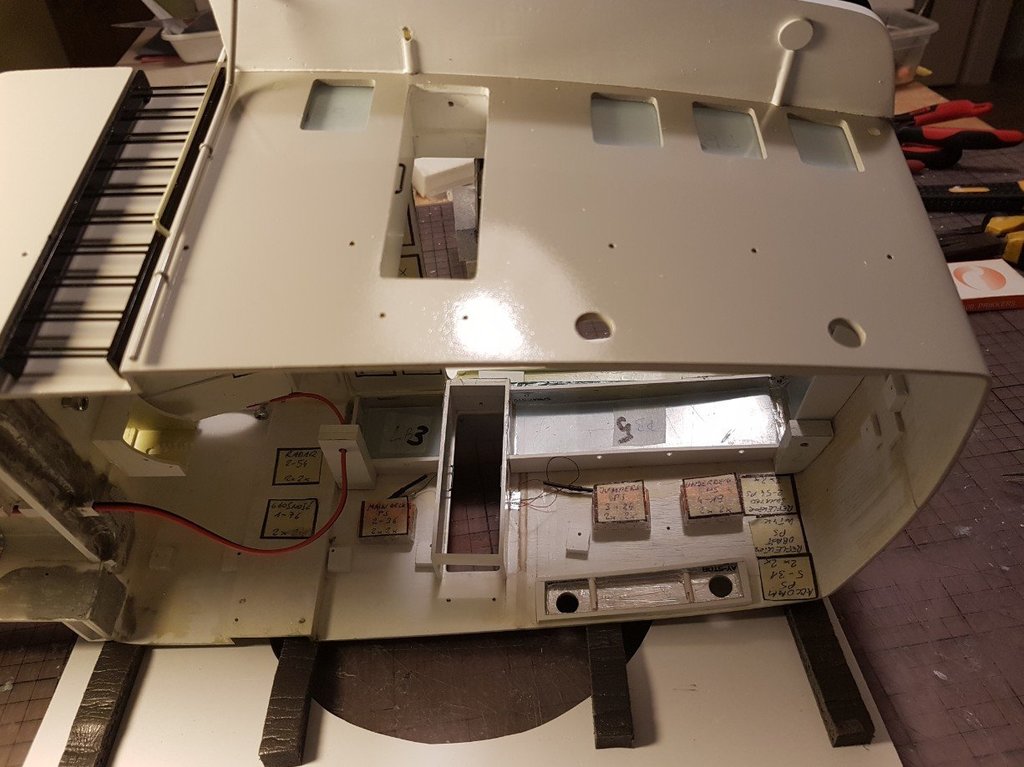

Komory oświetlenia nadbudówki zamknięte.....

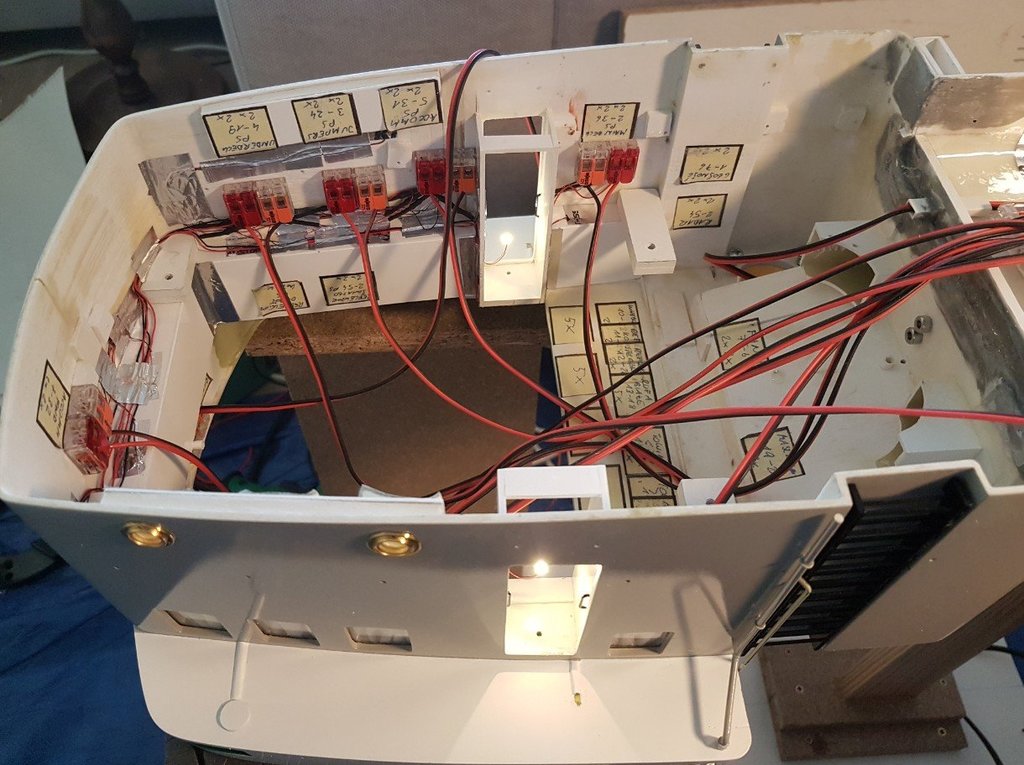

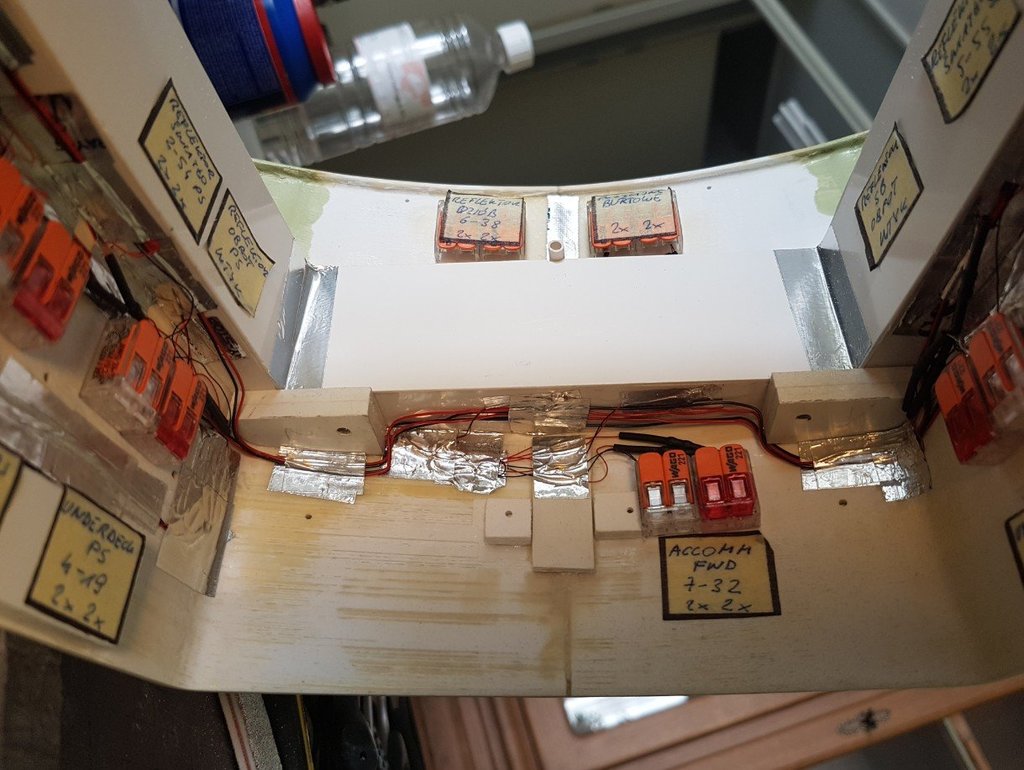

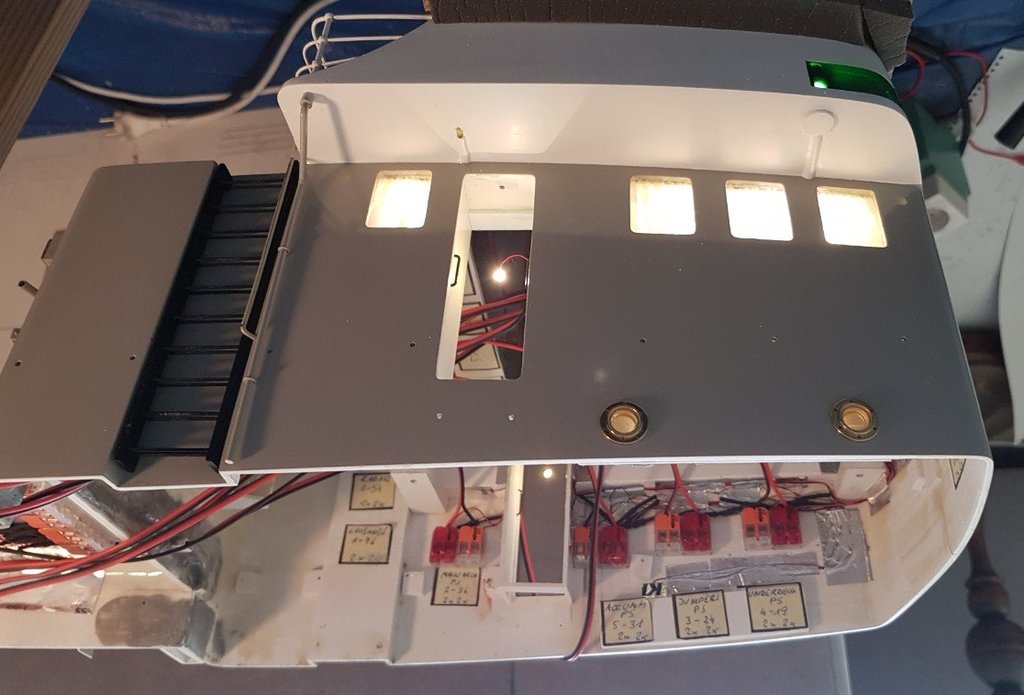

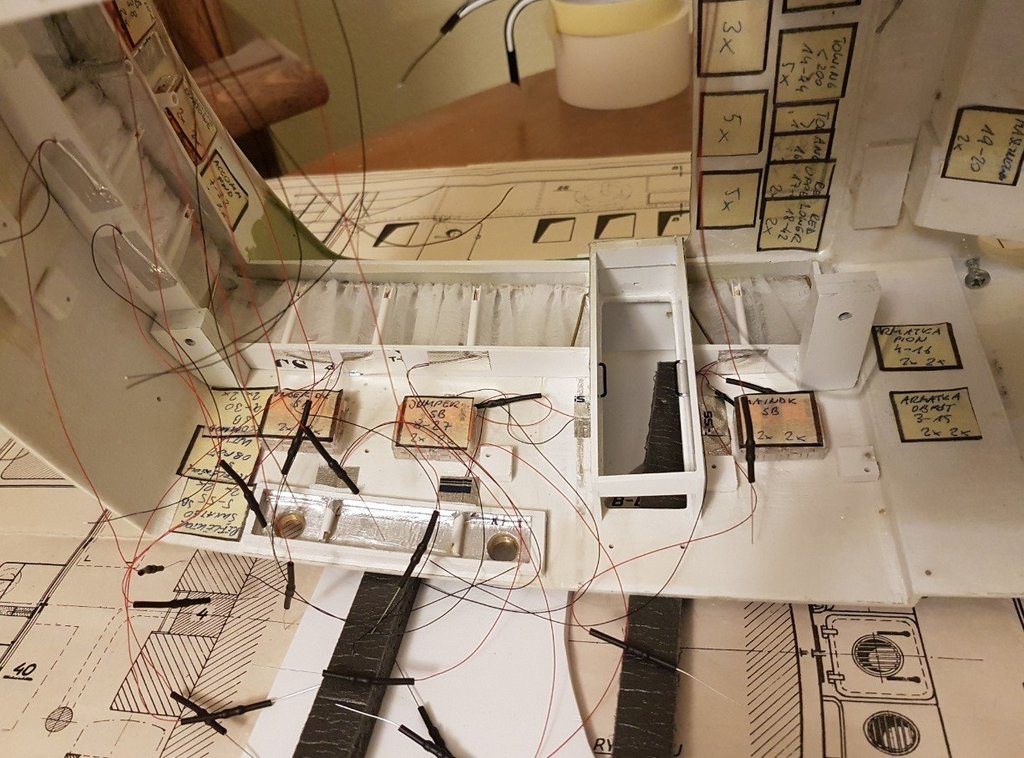

W trakcie podłączania kabelków i pierwsze próby obwodów. Dołożyłem jeszcze dwa ledy dla oświetlenie za drzwiami wewnętrnymi wejściowymi do nadbudówki. Będzie tam dodatkowa komora bez oświetlania całego wnętrza nadbudówki.

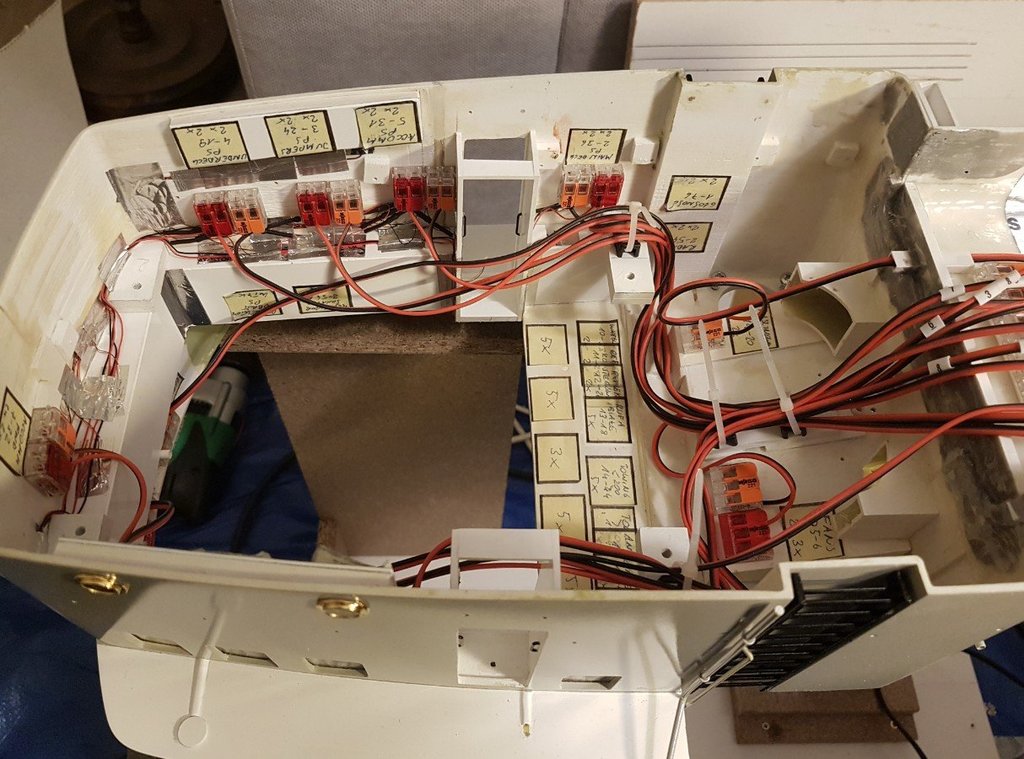

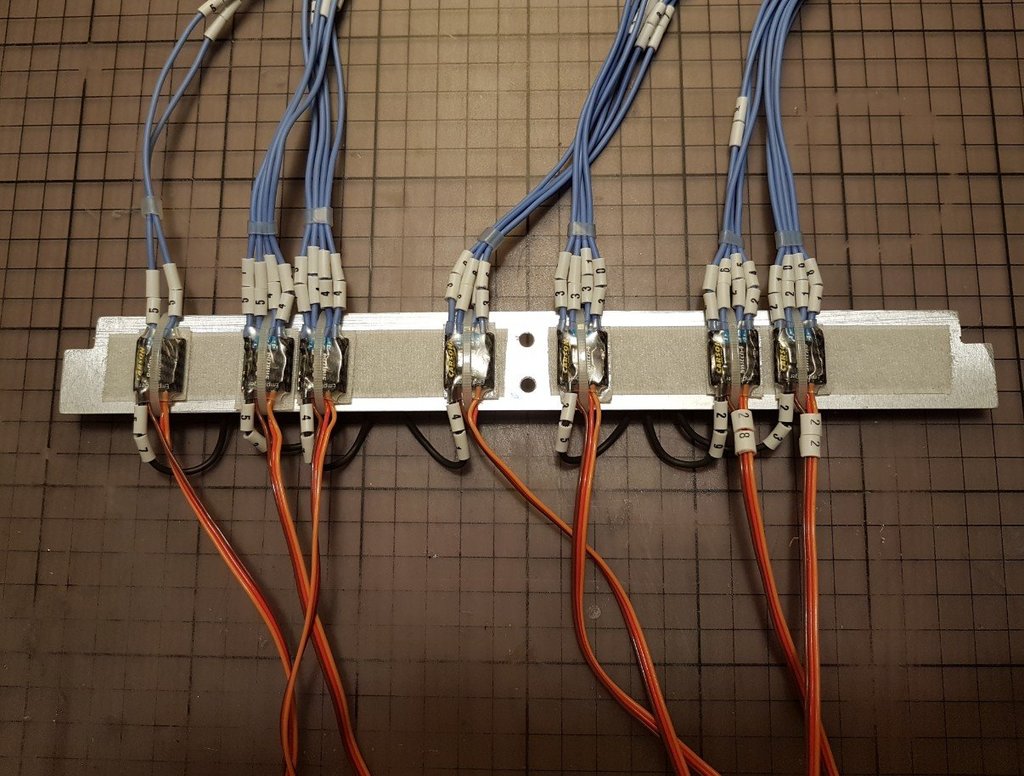

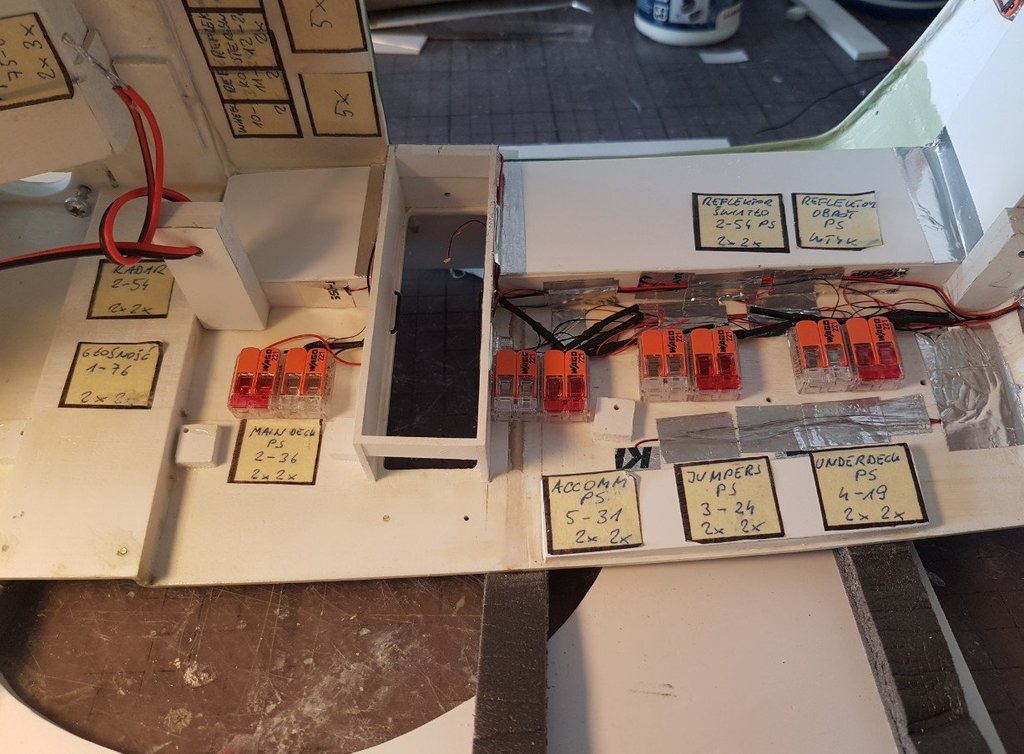

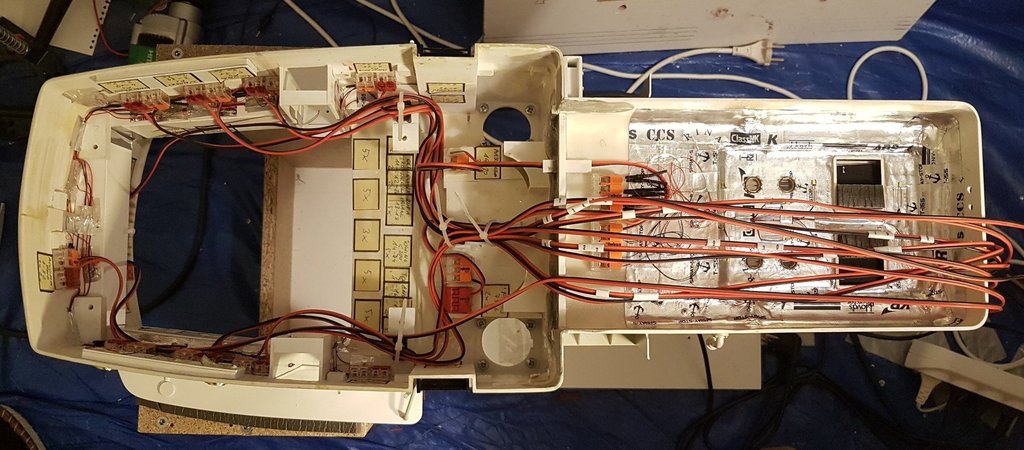

Część obwodów podłączona. Na kable połączeniowe użyłem w otulinie silikonowej 2x22AWG. Będą one zamocowane to płyty z kostkami połączeniowymi, która będzie ruchoma. Stąd nie chciałem używać kabli PCV.

Kable są oznaczone znacznikami.



















Odnośnik do komentarza
Udostępnij na innych stronach
