Holownik ATLAS 2 - budowa

[JADAR62]

Dzięki za dobre słowo. Naśladowcy mile widziani.



Poniżej zdjęcie szelek do sterownika....







[pawel4090]

Mam podobne szelki, od kosy spalinowej , pewnie aparatura trochę waży

Tez manipulator z podstawą zieloną , powinien mieć kształt koła sterowego, byłoby ciekawiej, ot takie dywagacje

Chyba, że ma dodatkowo inne funkcje.

[JADAR62]

Waga aparatury z szelkami to 3.4 kg. Miała być z blachy 0.5 mm, ale taka blacha nie była dostępna. Obudowa powstała więc z blachy 1.0 mm, która swoje waży. Nie jest to jednak problemem, dzięki trzypunktowym szelkom.

Manetka steru obsługuje także muzykę. Jednak sugestia jest ciekawa do wykorzystania.

[JADAR62]

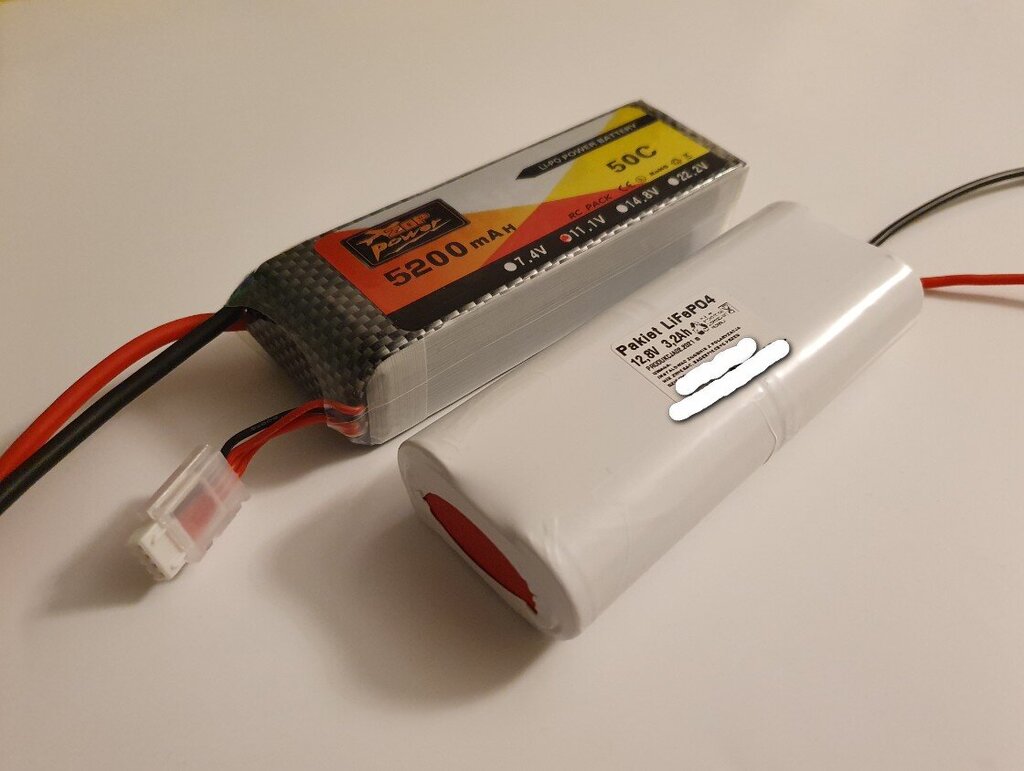

Wymieniłem baterie do zasilania odbiorów innych niż napęd główny na LiFePo4. Bateria Li-Po ma za małe napięcie i mały spadek powoduje wyłączenie regulatorów.

LiFePO4 jest o tylko o 25 gramów cięższa od Li-Po. Wymiarowo są podobne...





[JADAR62]

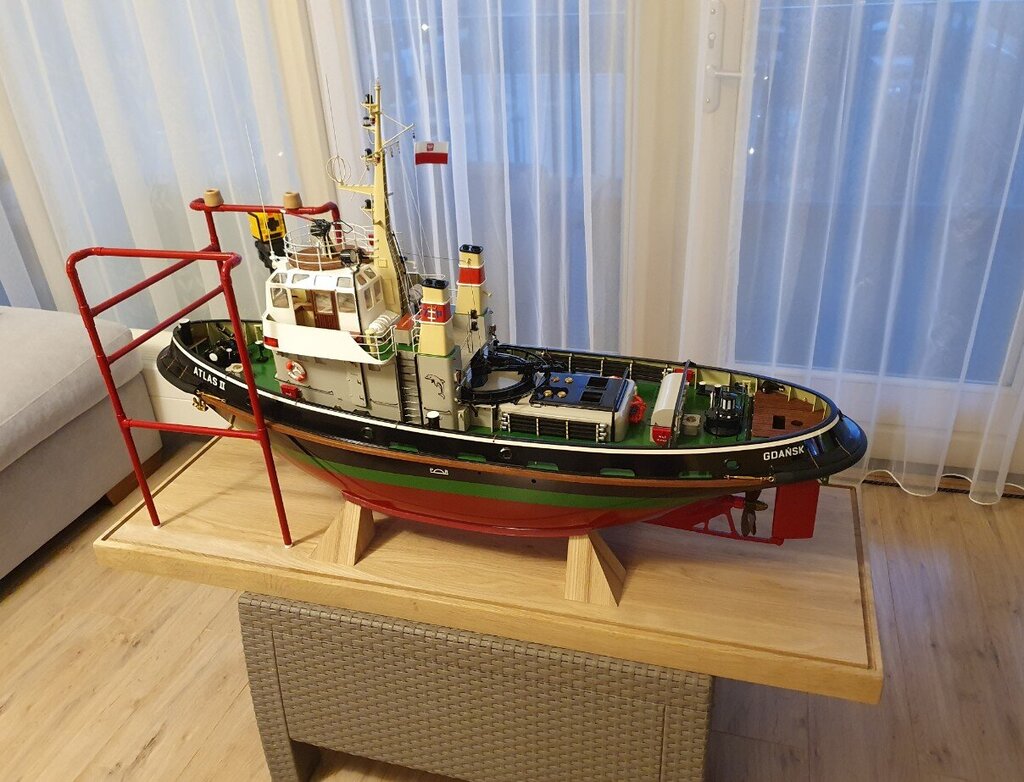

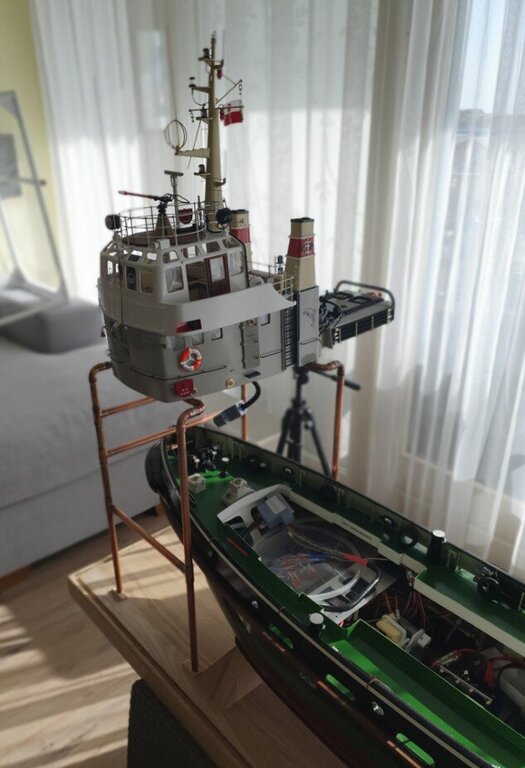

Okazało się, że aby połączyć kablem nadbudówkę z kadłubem potrzebuję 4 ręce. Jak uniosę nadbudówkę, to brakuje rąk do połączenia kabelków. Musiałem zaprojektować dodatkowy stojak. Tak, aby móc na nim umieścić nadbudówkę, połączyć wtyczki i postawić ją ponownie na kadłubie. Dodatkowo stojak musiał być stabilny i musiał się zmieścić do skrzyni transportowej. Wiele prób, przymiarek i szukanie materiału. W końcu wybór padł na sprawdzone rurki miedziane. Zużyłem kolanka, trójniki i około 4 metrów rurki 12 mm. Całość została zlutowana przez co jest sztywna i bardzo mocna.

Nadbudówkę utrzymuje bez obaw....

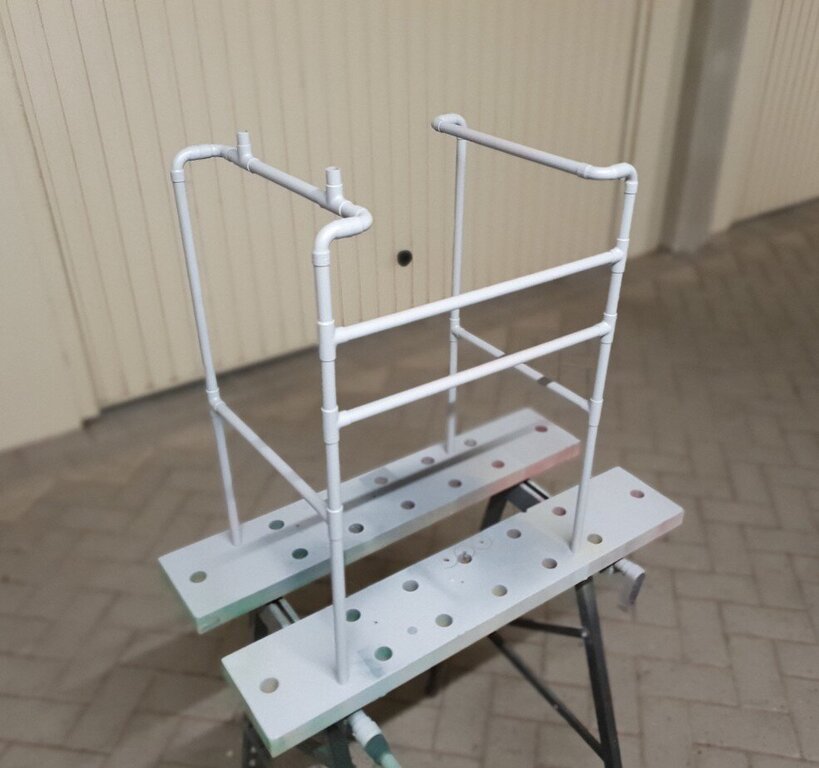

Po pomalowaniu podkładem.....



[JADAR62]

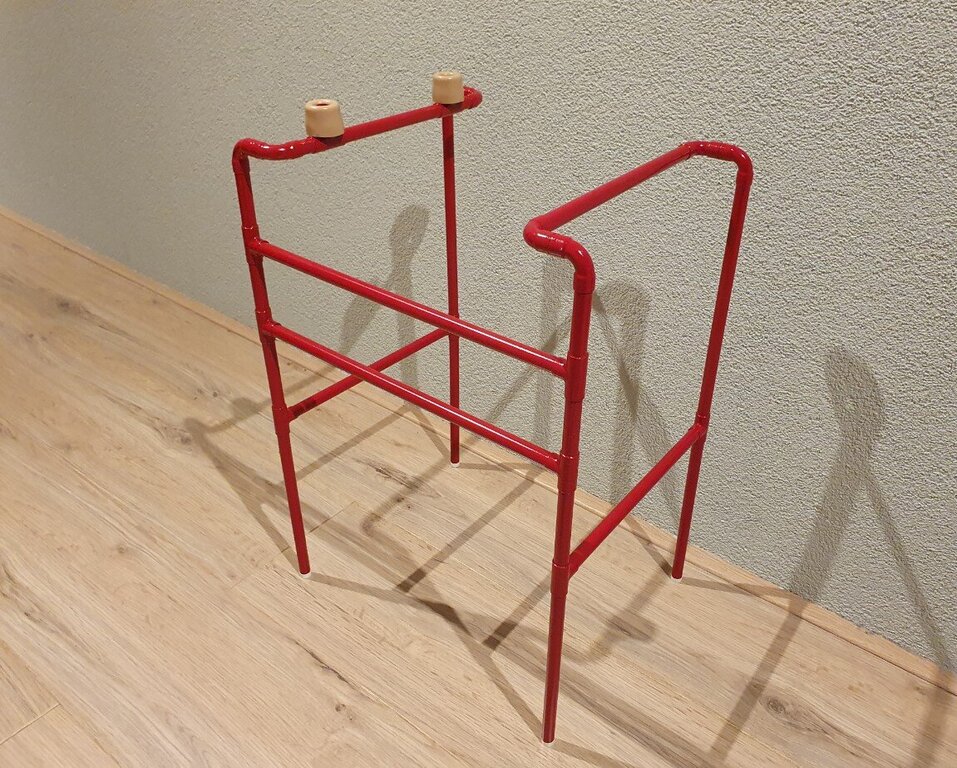

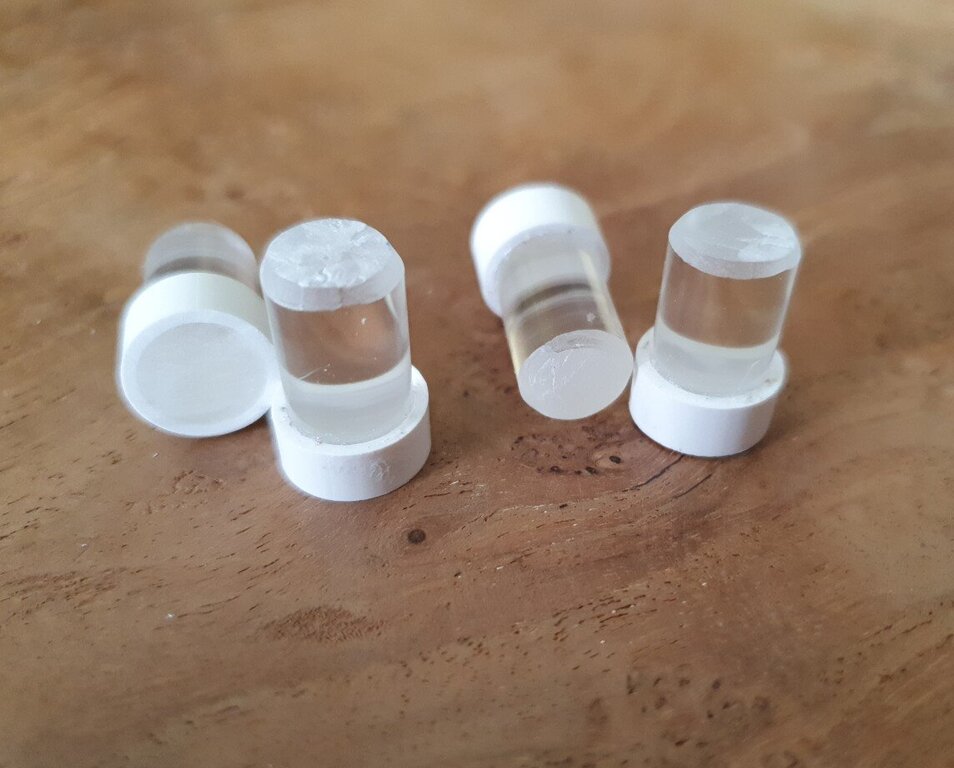

Stojak pomalowany. Trzeba wykorzystać pozostałości farb. Dostał podnóżki własnej produkcji, aby nie kaleczyły dębowej podstawy. Za stopery nadbudówki posłużyły odbojniki drzwiowe. Idealnie wpasowały się w otwory rur kominowych....













[JADAR62]

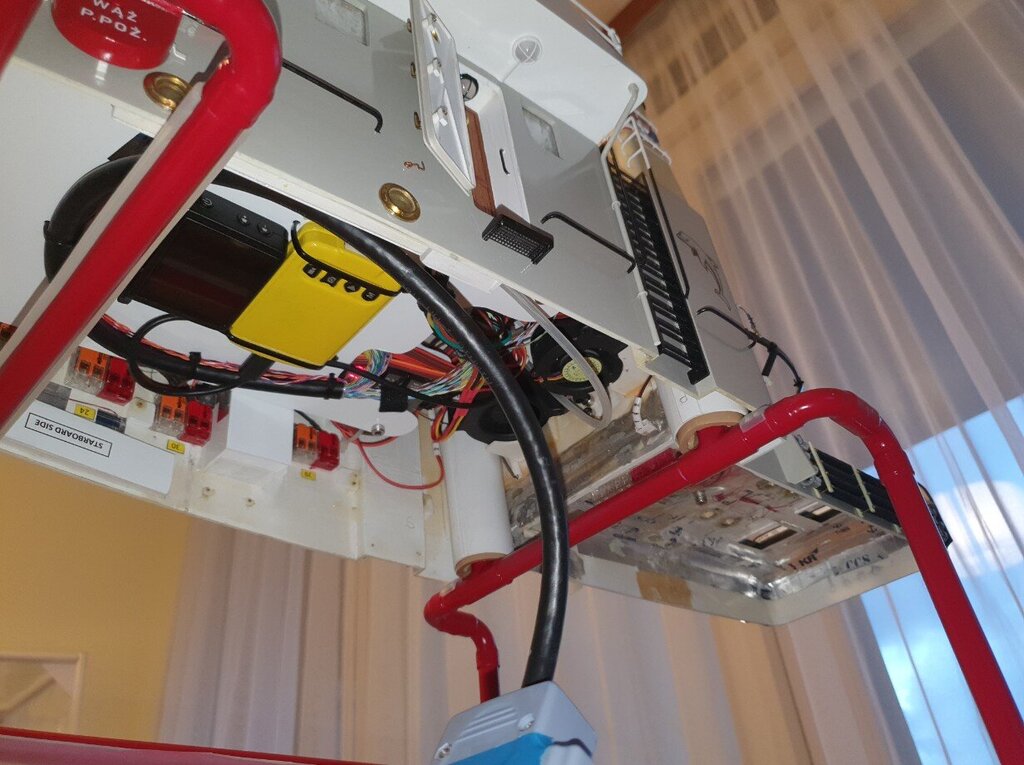

W widoku na nadbudówkę od dołu. W miejscach styku podłożyłem przecięty wzdłuż wężyk silikonowy...

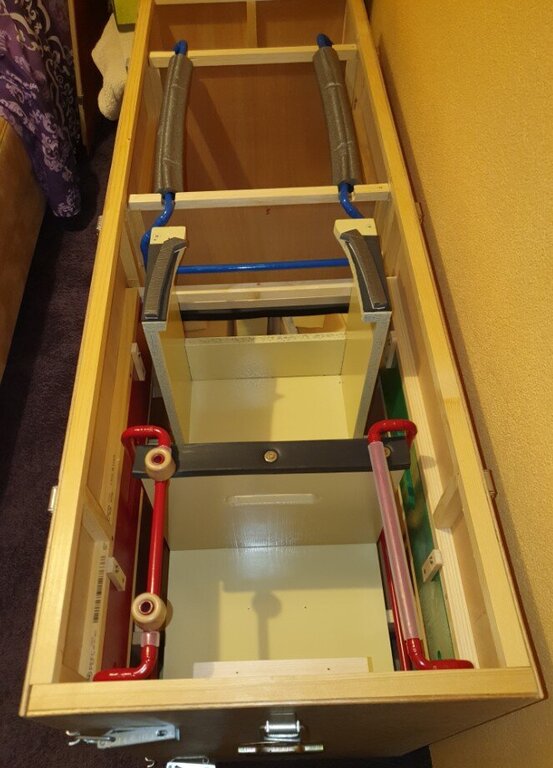

Ułożenie wszystkich stojaków (3 sztuki) w skrzyni transportowej...

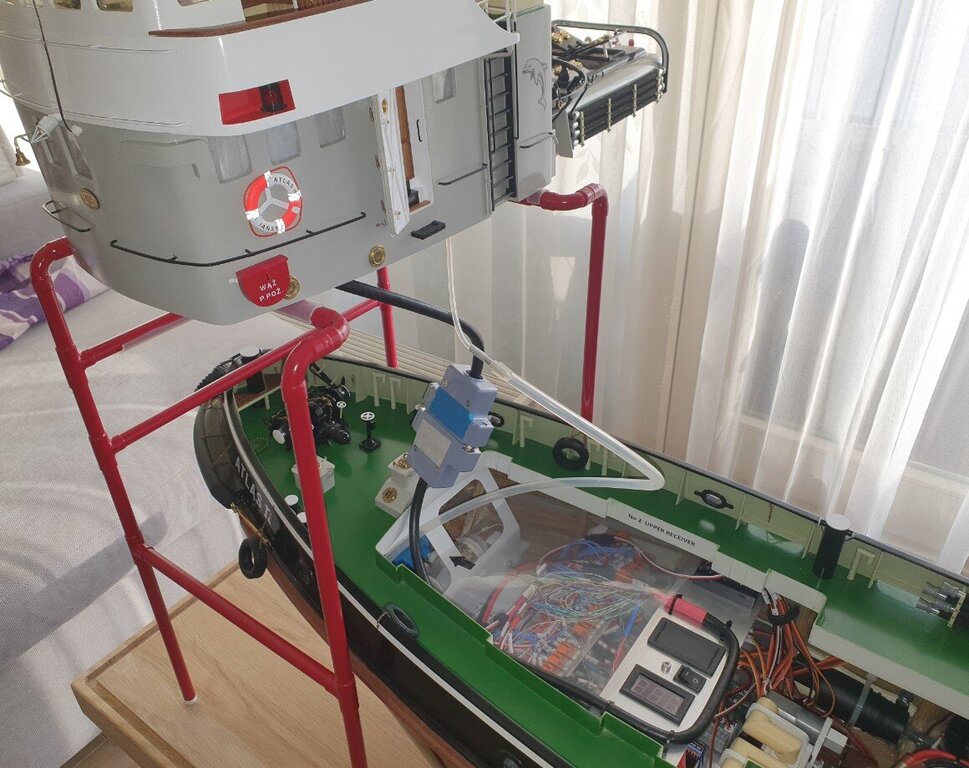

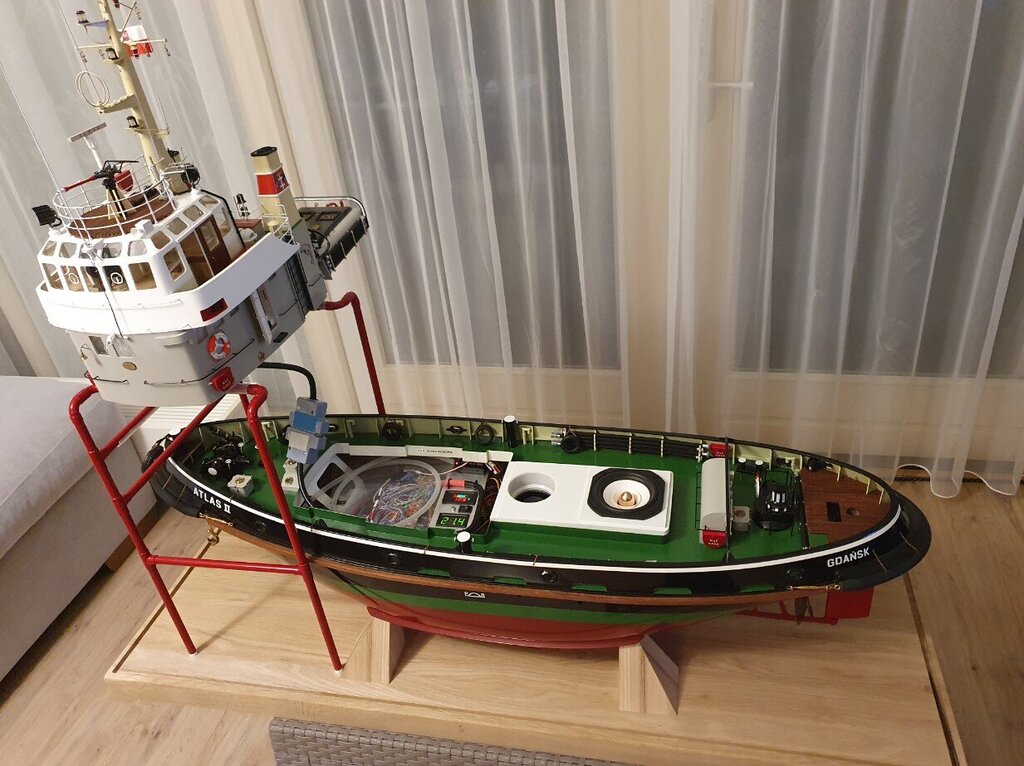

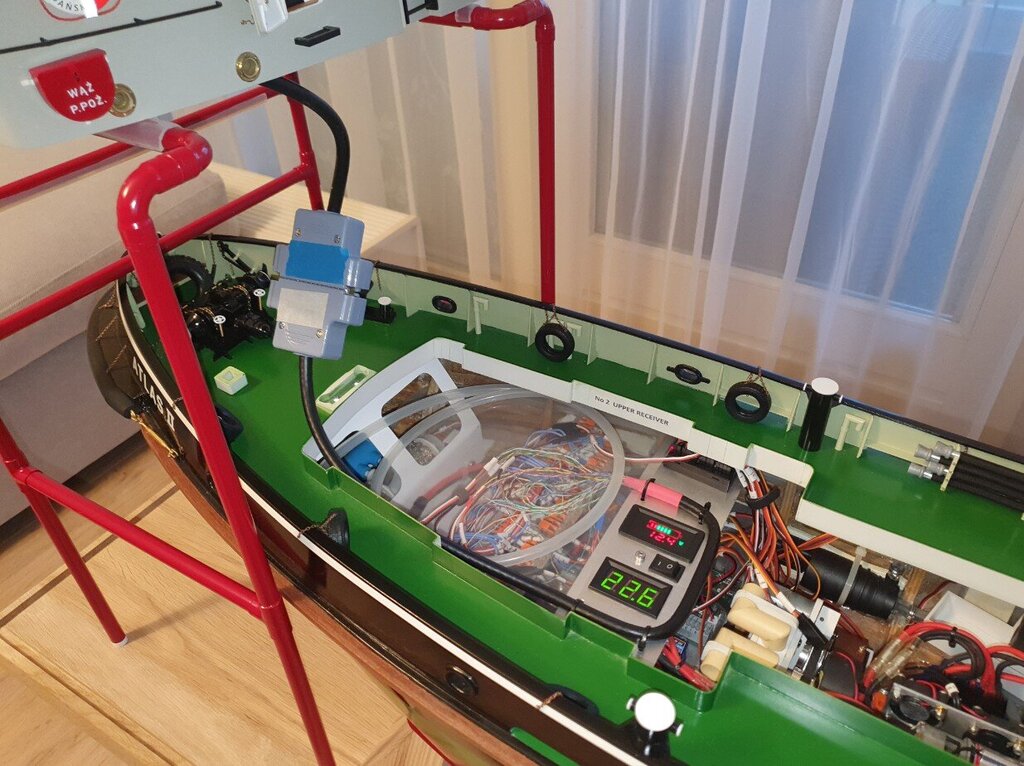

Mając stojak, mogłem połączyć nadbudówkę z kadłubem. Było trochę błędów w oznaczeniu kabelków, ale udało się je zweryfikować i poprawić. Jeszcze nie działają dmuchawy. Coś źle podłączyłem, bo jest zwarcie. Ale to już zadanie na inny dzień.

Reszta działa właściwie jak widać na załączonych zdjęciach. Okablowanie w kadłubie jest oddzielone folią, aby coś się przypadkiem nie zahaczyło o wtyczkę....

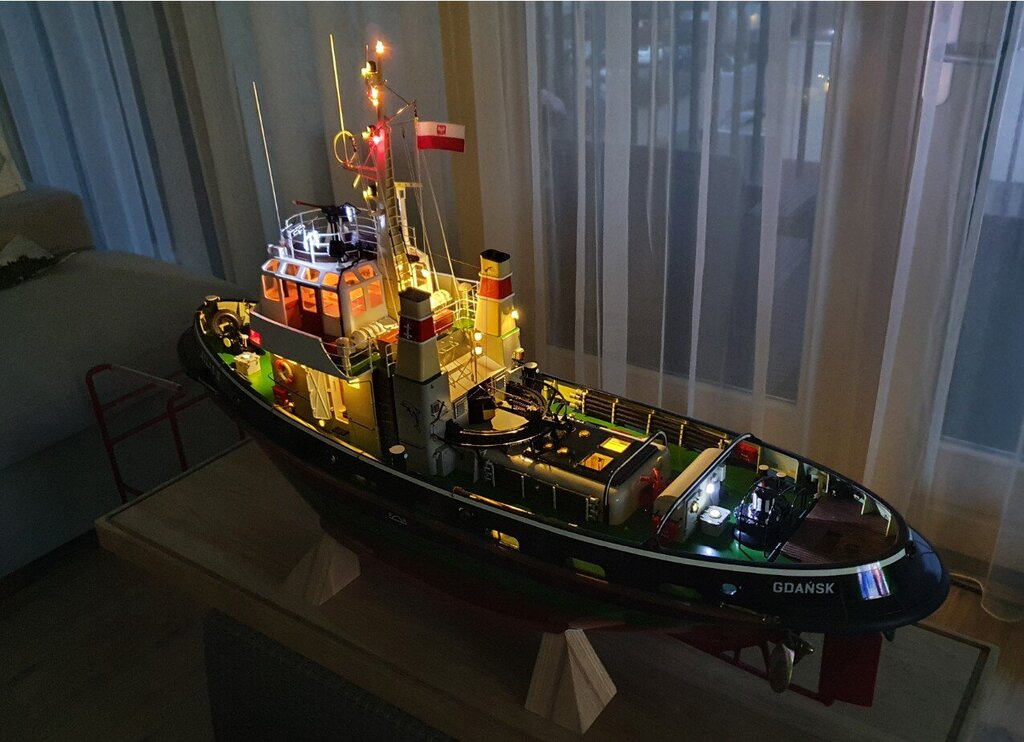

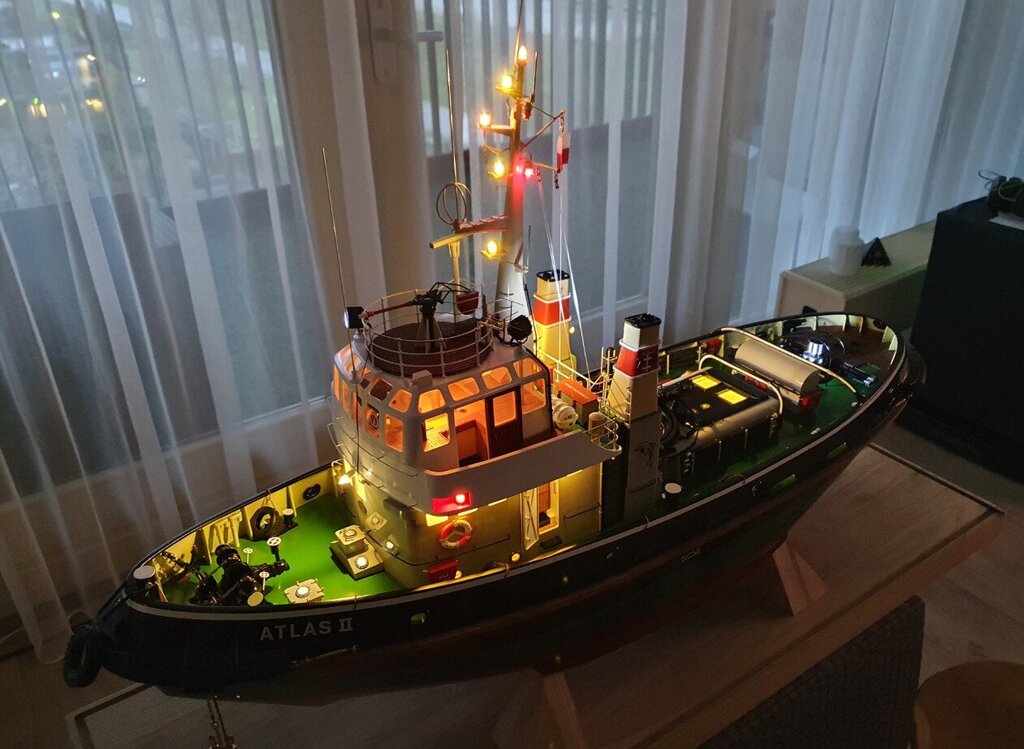

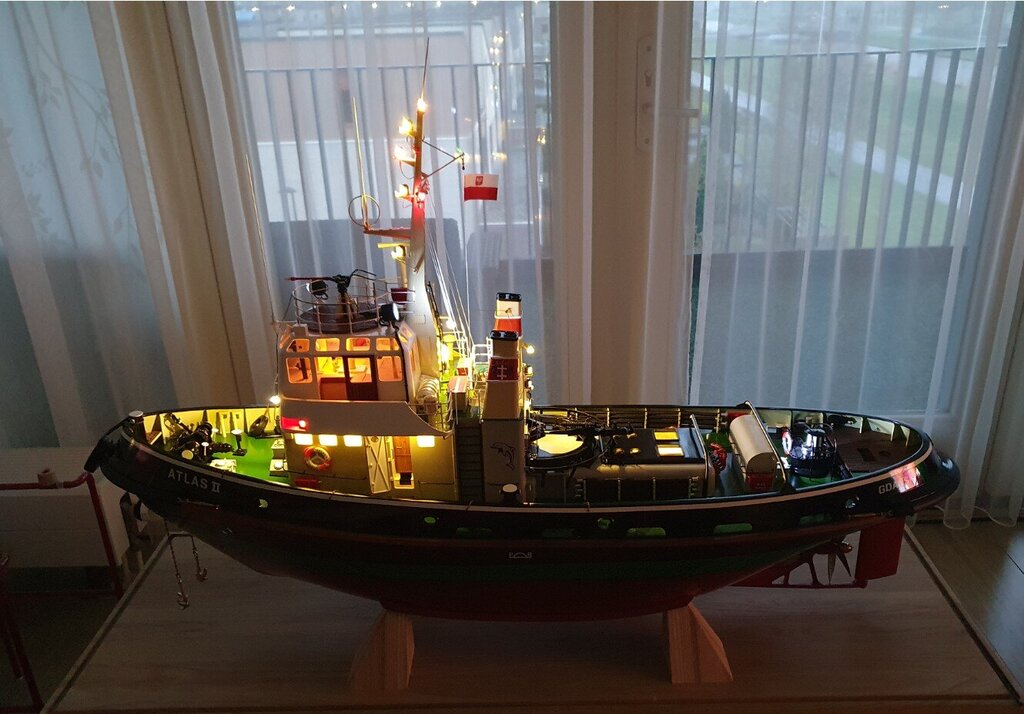

Efekt świetlny przy włączonych wszystkich lampkach wypadł bardzo pozytywnie...











[kaszalu]

Super !?

[Senior]

??...cccuuuddooooooooooo !!!!!!!!!!!!!!

[pawel4090]

Pięknie wygląda, gratulacje

[kaczma2]

Pięknie! Ja to bym musiał napisać instrukcję żeby wszystko spamiętać. Po jakimś czasie jak wyciągnę model to muszę dochodzić co i jak.

[daras]

Masakra, coś pięknego. ??

[JADAR62]

Nie ma to jak słowa uznania od znawców tematu. Dziękuję bardzo za pełne pozytywów komentarze.

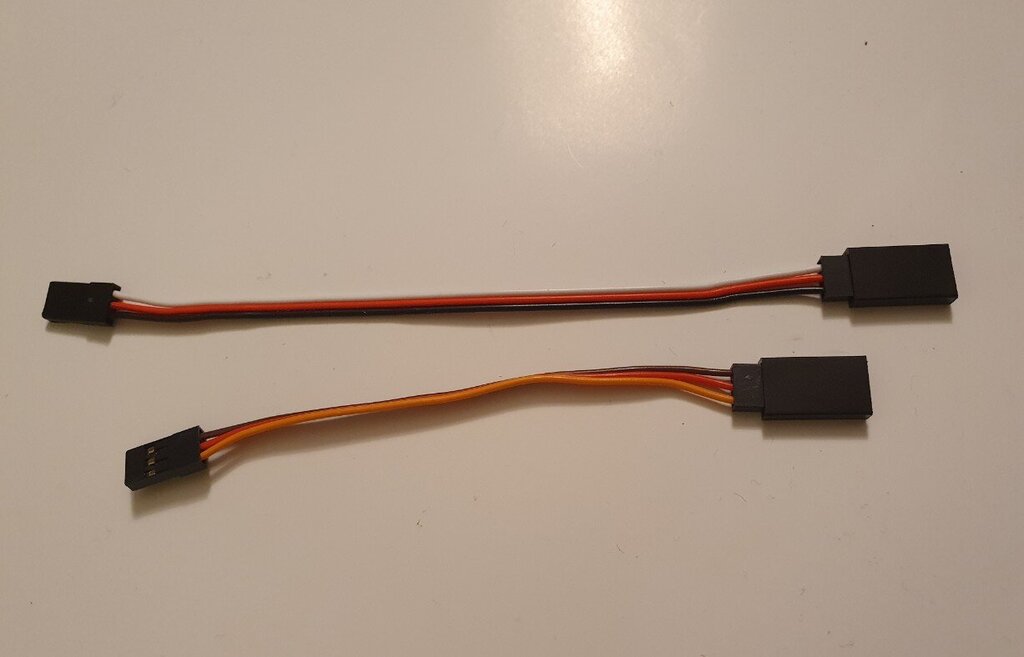

Powodem nie działania wentylatorów było odwrotne podłączenie polaryzacji do jednej pary dmuchaw. Niby kabelki mają kolory, a i takie szkolne błędy łatwo popełnić. Wszystko przez to, że użyłem dwóch rodzajów przedłużaczy. Już działa poprawnie. Ufff.



Dziś przeprowadziłem próby z dźwiękiem. Wszystko również działa właściwie. Jednak głośnik jest mocno zakryty i tony wysokie są trochę stłumione. Odbija się to na odsłuchiwaniu plików muzycznych.

Dźwięki dedykowane do statku: syreny, gongi, dzwonki, dźwięk silnika i pozostałe, słychać poprawnie. A to jest  najważniejsze.





[JADAR62]

Dziś sprawdziłem działanie kamery i transmisje obrazu do telefonu. Wszystko działa poprawnie. Zdalnie można kamerę załączyć i wyłączyć oraz robić zdjęcia.



Teraz kiedy już nie będzie potrzeby obracania nadbudówki zamocowałem OSTATNIE stałe elementy do modelu.

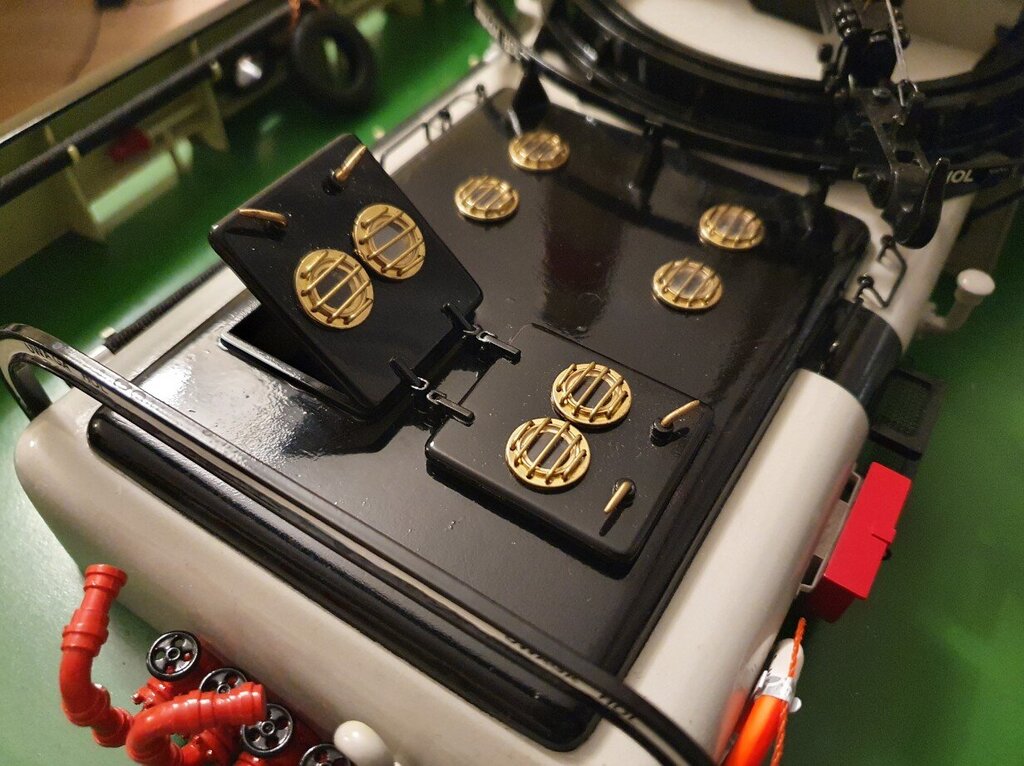

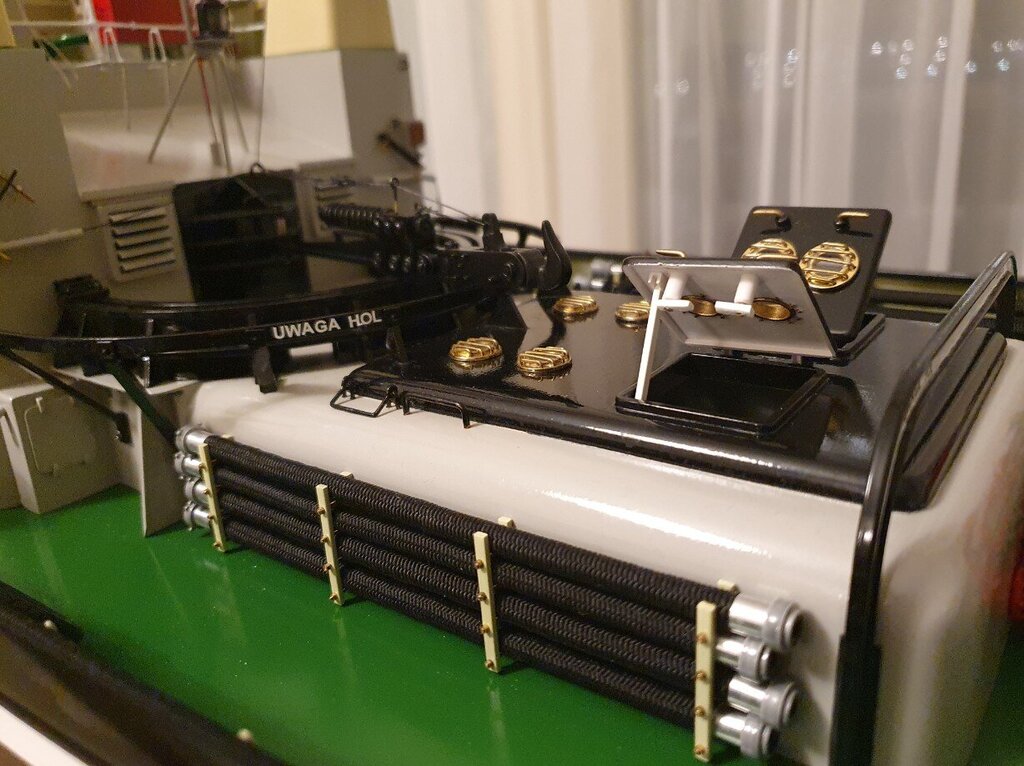

Włazy z doświetlami do maszynowni. Mogą być otwarte lub zamknięte....

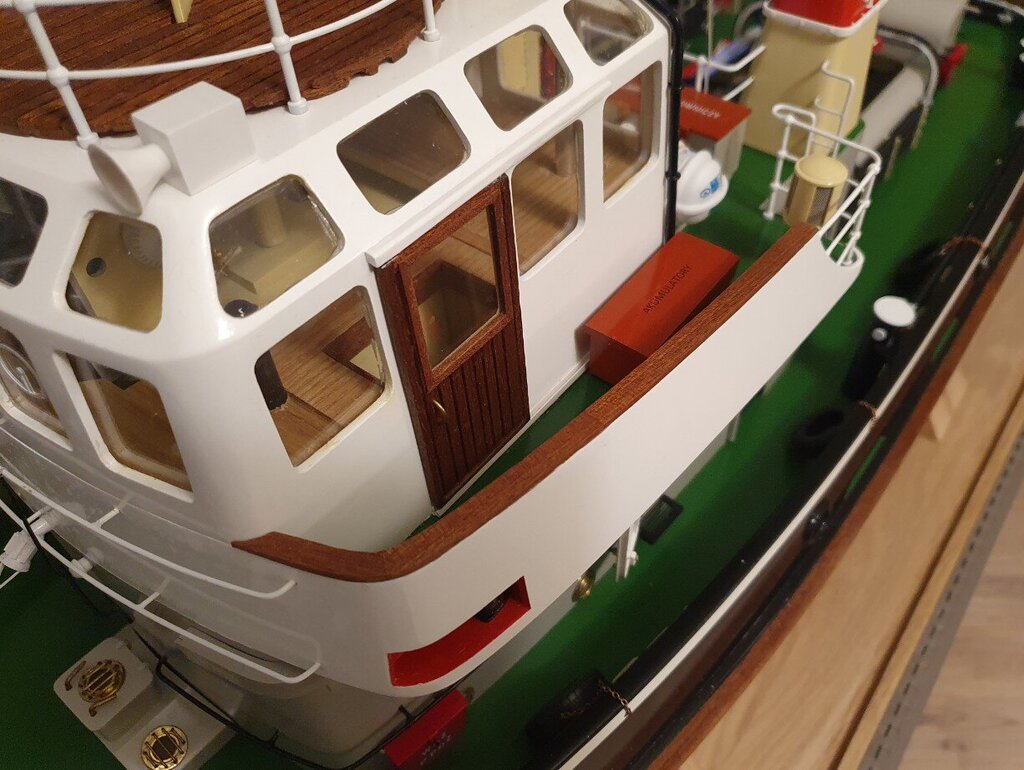

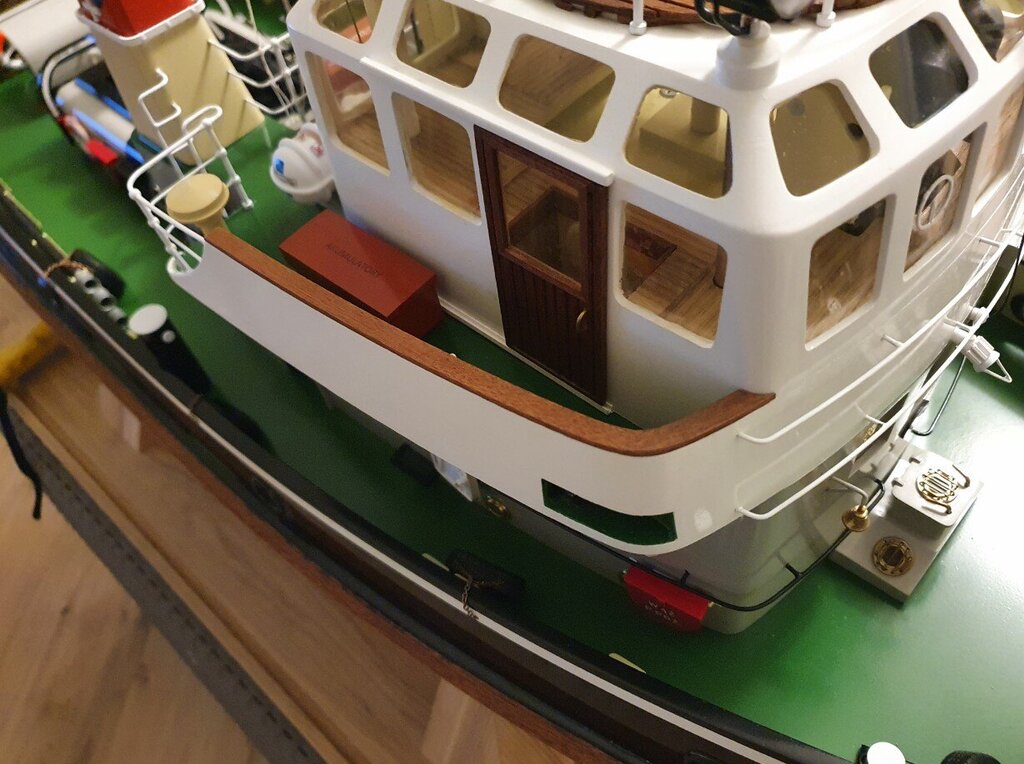

oraz parapety drewniane na nadburciu wokół sterówki...





[JADAR62]

Próby w wannie po raz pierwszy z rzeczywistym obciążeniem, a nie z mlekiem jak poprzednio ?.

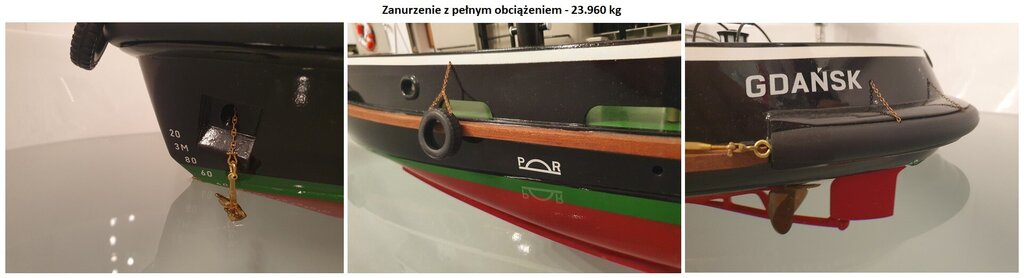

Kilka wartości ciężaru modelu:

waga modelu - 16.206 kg. W tym kompletny kadłub 12.801 kg, a nadbudówka 3.405 kg

waga balastu - 4.746 kg

waga baterii - 1.154 kg

waga głośnika z obudową - 1.854 kg



waga całkowita - 23.960 kg



Dodatki w postaci załogantów 6x, cum 2x, trapów 2x, dodatkowych opon 4x na odbijacze, bosak x i toporek 1x - 0.173 kg. Obciążenie raczej mało znaczące. Ale i tak pływanie będzie bez dodatków, bo łatwo je utopić.

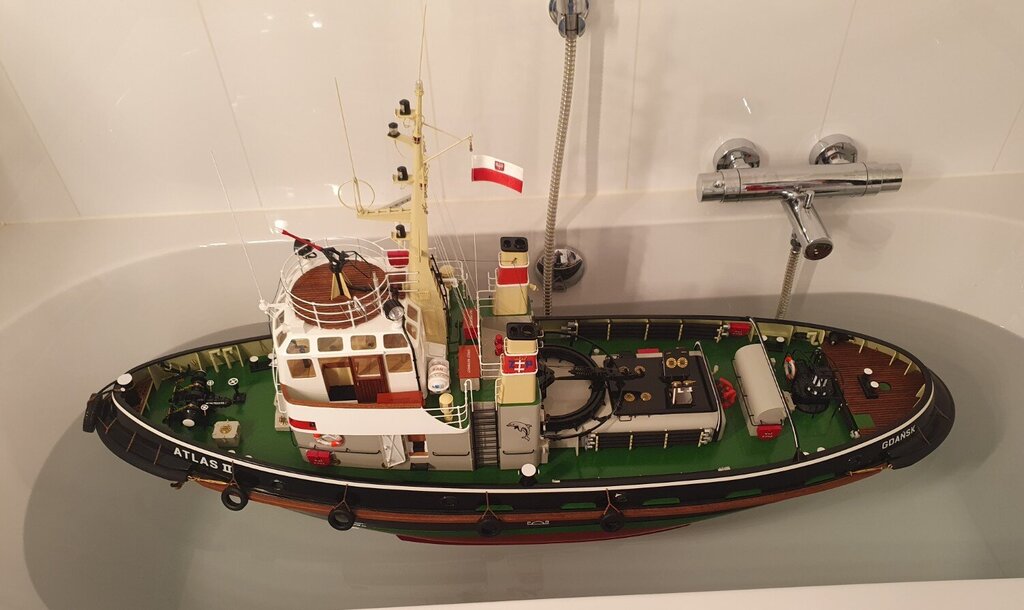

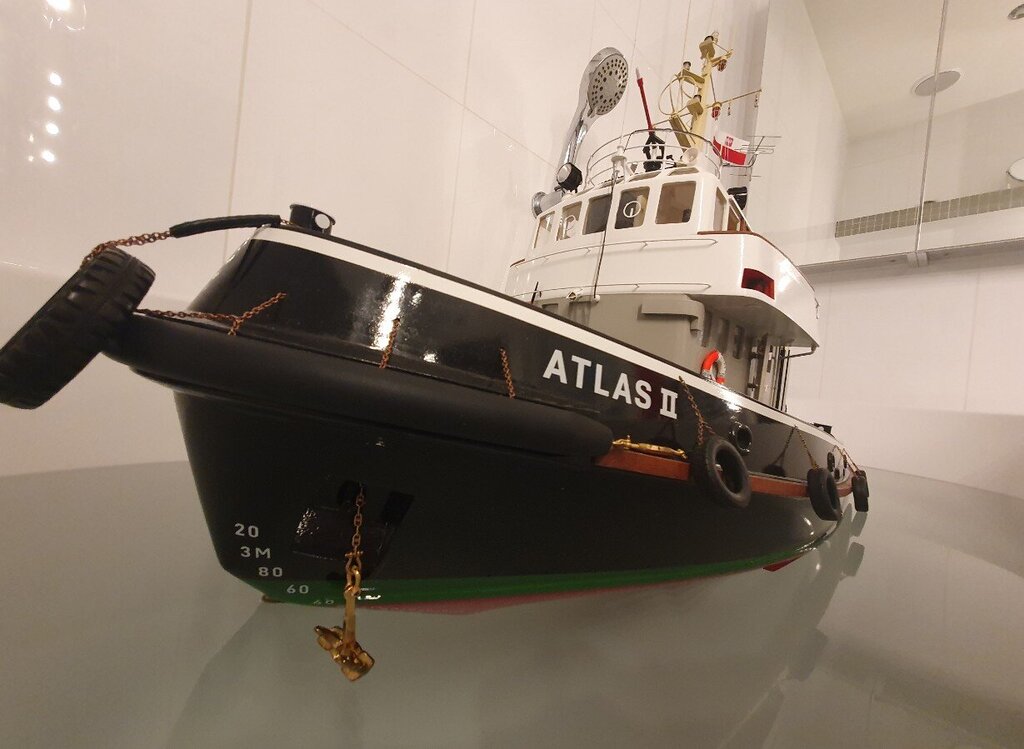

Model jest bardzo ciężki i jest co dźwigać. Obawiałem się, że będzie cięższy. Poniżej kilka zdjęć jak to wygląda na wodzie.

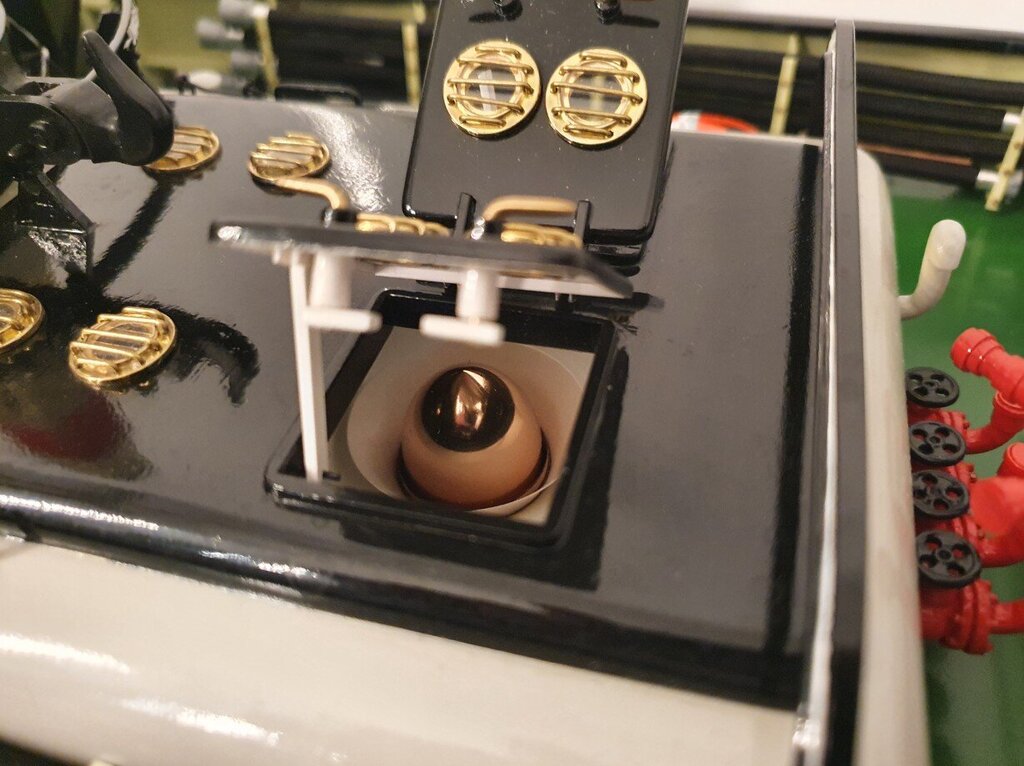

... z bardzo ciężkim głośnikiem. Przez doświetla wygląda jak reaktor atomowy co najmniej.







Rufa trochę mocno przysiadła, ale to jest ciągle poniżej dopuszczalnego zanurzenia. Ciężki głośnik jednak znacząco podniósł środek ciężkości, przez co spadła nieznacznie stateczność.

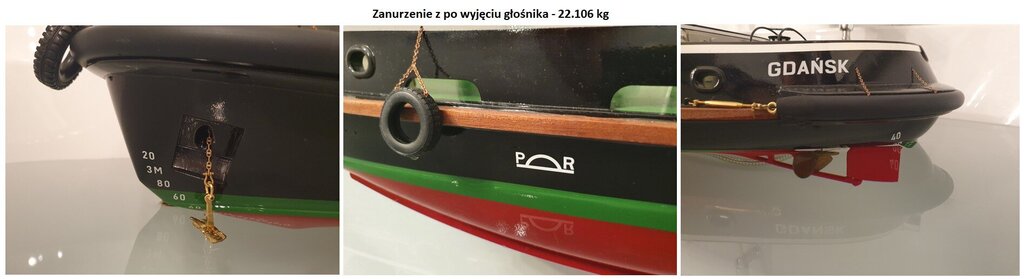

Zrobiłem też testy po wyjęciu głośnika...



Jest bardzo dobrze. W na takie zanurzenie model był planowany podczas wcześniejszych prób wodnych.  I dla takiego zanurzenia otrzymał balast.

Zobaczę jednak jak wypadną próby na wodzie. Gdyby się okazało, że głośnik jest za ciężki, zrobię standardowy mały "brzęczek".





[JADAR62]

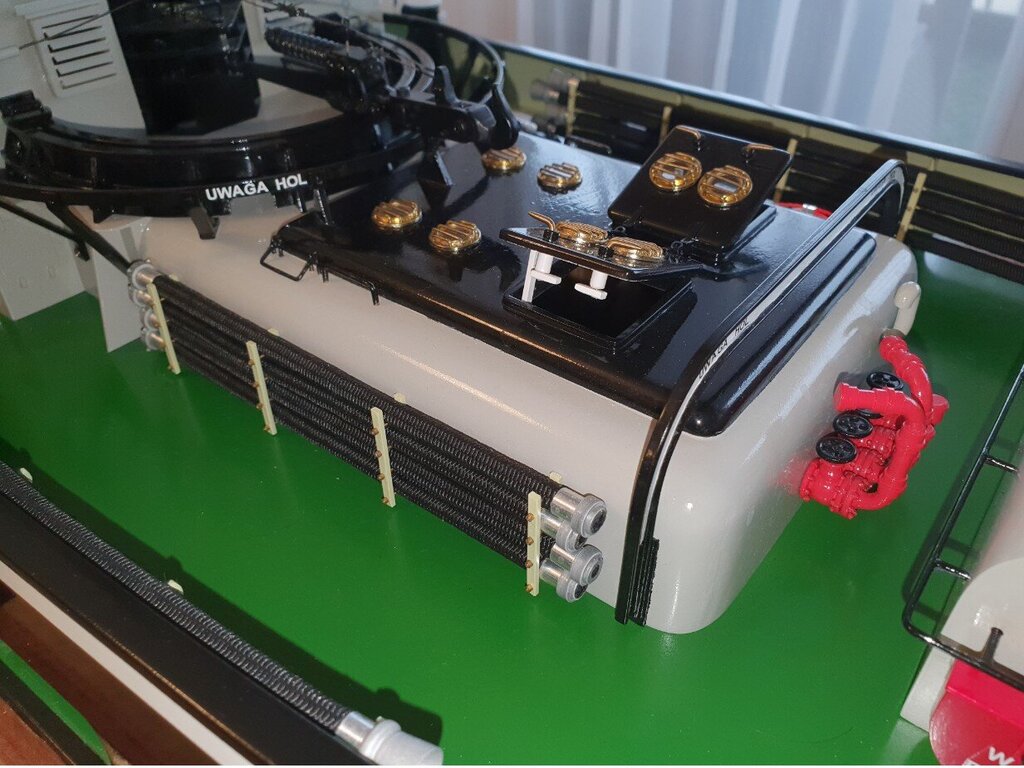

Klapy nad maszynownią obniżyłem. Jakość dźwięku nie uległa zmianie, a wygląda lepiej...

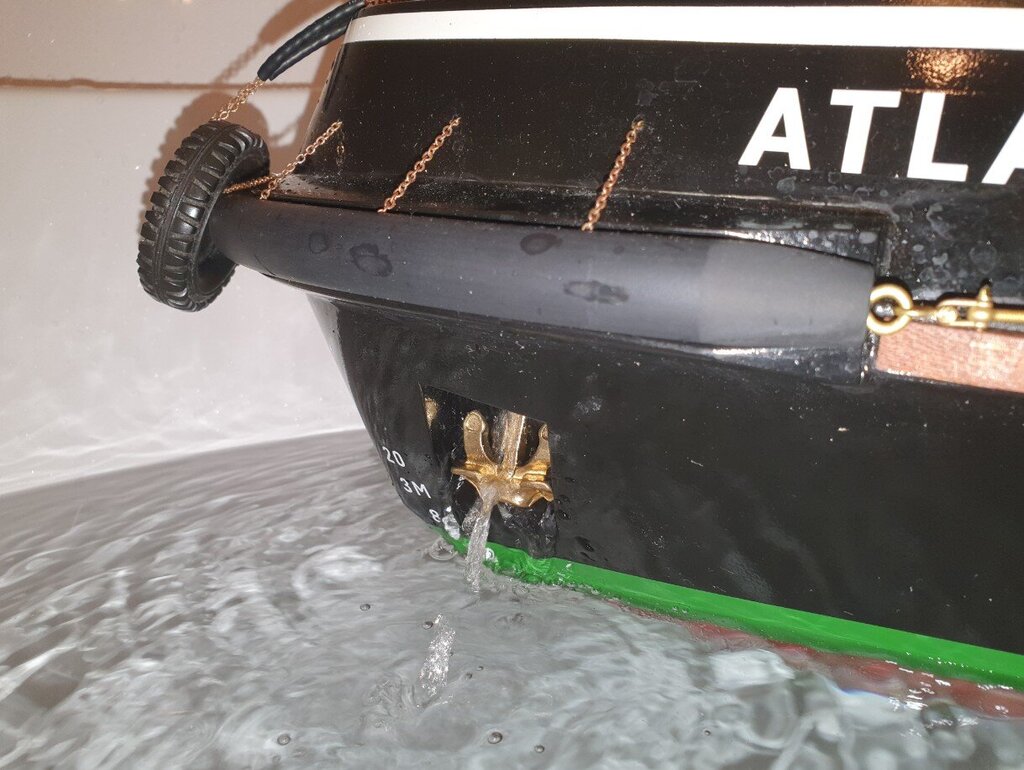

Połączyłem wężyk do armatki. Mocowanie pewne i można łatwo rozłączyć...

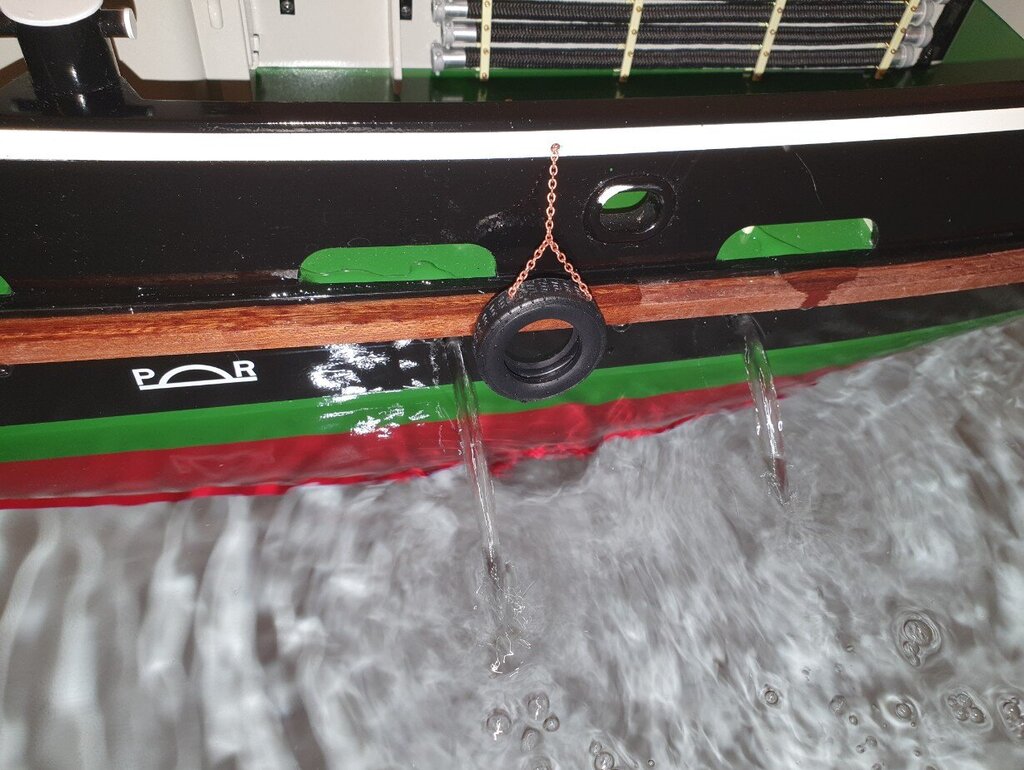

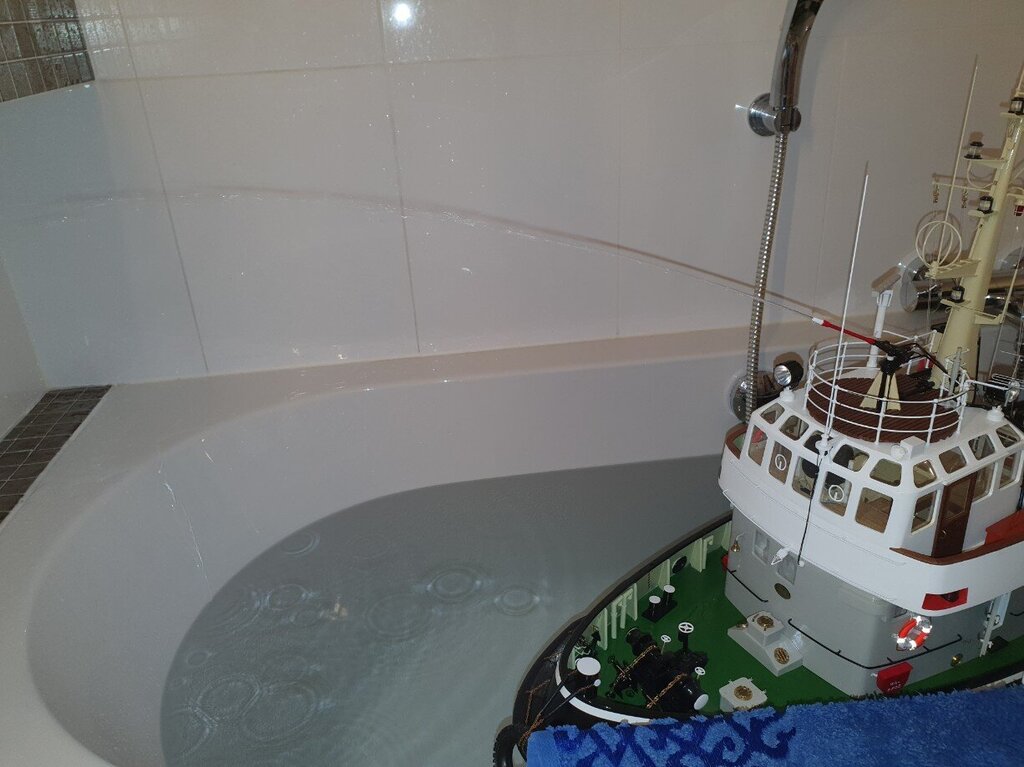

oraz przeprowadziłem próby w wannie....







więcej informacji na filmie....







[J-23]

dymu nie było

[JADAR62]

... a miał być?

[pawel4090]

Brawo, brawo piękny model, z przyjemnością zobaczyłem film, ręce same składają się do oklasków.

Dym zapewne będzie,  teraz nie ma co łazienki zadymiać

[JADAR62]

Będzie, będzie. Sam jestem ciekawy.
