Suczysko, czyli istriebitiel piątego pokolenia

[Rawen 75]

Jako, że tak jak napisałem pracę nad Migiem w wersji z podwoziem zostały na razie wstrzymane na rzecz Su, za namową kolegi wrzucę parę fot i opis tego modelu.

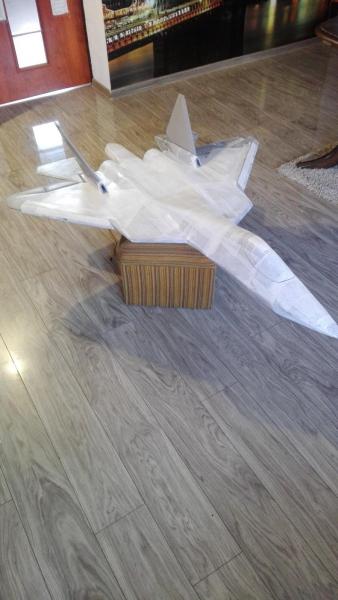

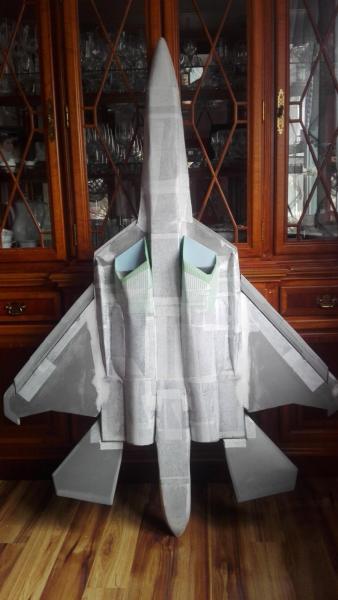

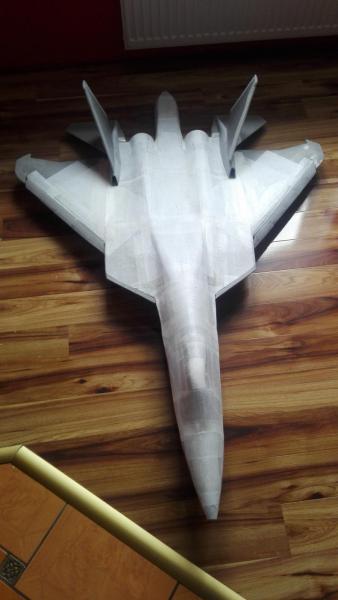

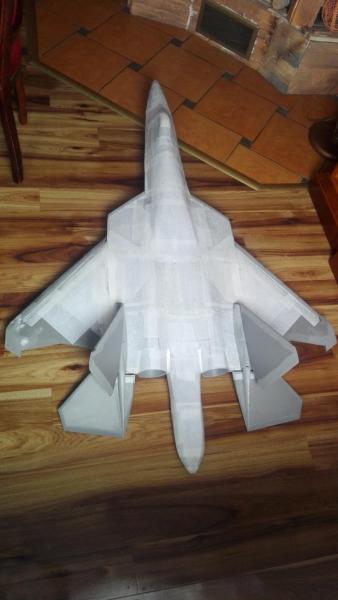

Su-57, znany też jako PAK FA jest mieszańcem jeżeli chodzi o konstrukcję. Trochę XPS, trochę depronu, trochę węgla,sklejki. Duża powierzchnia samolotu jest czymś pięknym, a cała zabawa polega w cięciu masy, także każdy element to medytacje i główkologia. Model docelowo ma być wyposażony w podwozie. Wnęki komór EDF pozwalają na montaż turbin 70 mm jak i 80 mm, a pojemność kadłuba przeraża. Idealny do wektorowania, skrzydło umieszczone z tyłu. Po prostu spodobał mi się jak mało który.
Wymiary to:
długość 1700mm
rozpiętość-1120 mm
Nie ma zamontowanych jeszcze lotek, klap oraz klap na dolotach do silników.

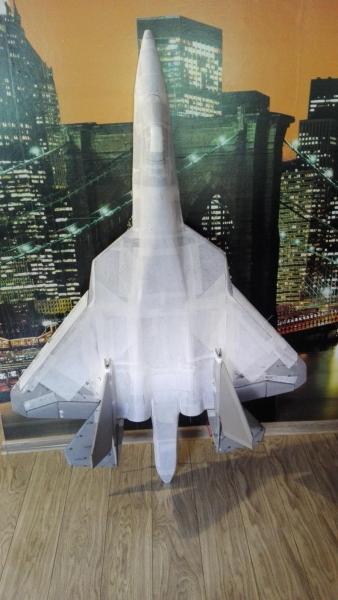

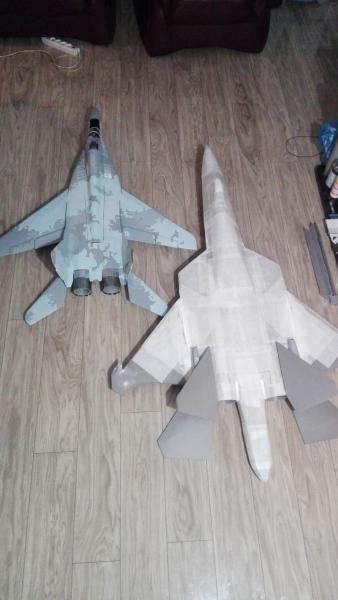

porównanie na zdjęciu do Miga mówi samo za siebie.

[japim]

Kurcze - w pierwszej chwili myślałem, że go wydrukowałeś z białego/przezroczystego PLA



Plany?

[Rawen 75]

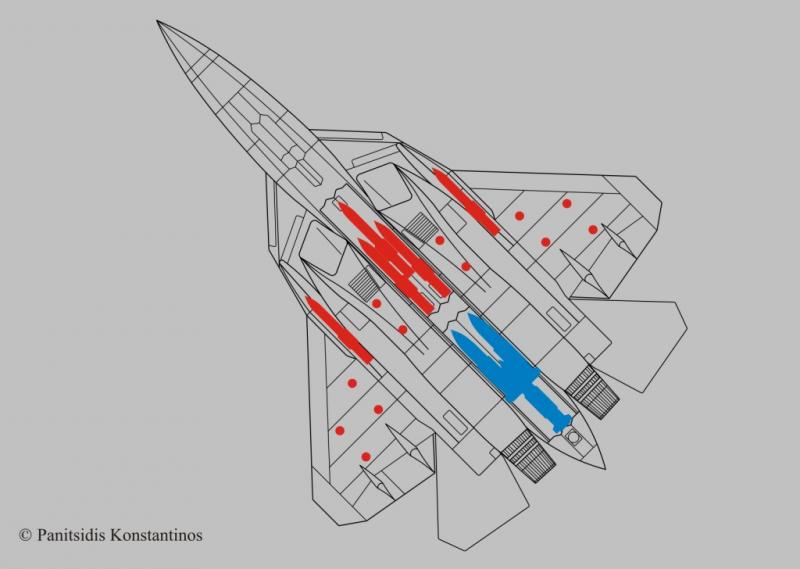

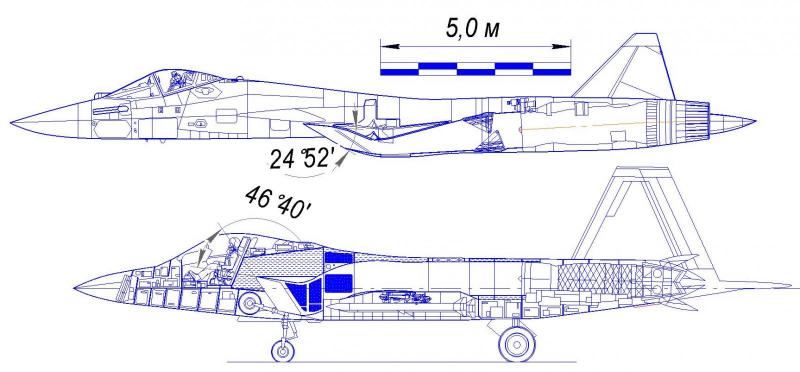

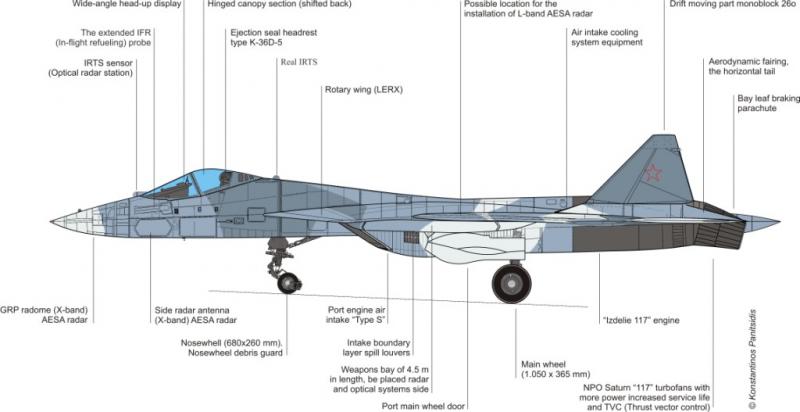

Niestety brak jest jakiś planów, wszystko co znajdziesz to rysunki, i fotografie. Długo siedziałem i porównywałem zdjęcia, rysunki, dochodziłem do przekrojów przez kadłub, ale to bardziej na logikę i troszkę matematycznie-odcinki. Rysunek wykonałem na dwóch arkuszach, po czym najpierw z depronu-jak było ok, to później z XPS szły części kadłuba.... i tak krok po kroku. Wymiary na internecie jakie podają to tak pi razy drzwi- mam nadzieję, że u mnie chociaż w 98% odpowiadają prawdzie. To tylko część dokumentacji, zdjęć-mam tego od groma na twardym.

[japim]

Szkoda, że nie ma planów super robota jeżeli robiony był ad-hoc.

[Rawen 75]

Japim, na tym polega modelarstwo! Nie tylko na planach ale i ich tworzeniu w oparciu o zbiór dostępnych zdjęć, czy rysunków.

[japim]

Wiem. Ale nie wszyscy tak potrafią. Ja z planów czerpie głównie inspiracje odnośnie rozwiązań technicznych a 95% moich modeli tez jest tzw scratch build. Niemniej zazwyczaj robie plany bo zawsze ktoś może zechce zrobić taki sam model.

[Rawen 75]

Na razie nie wrzucę planów. Są w zbyt dużym formacie, ale postaram się je zmniejszyć i udostępnić.

[Rawen 75]

Prace powoli idą do przodu. Serwa pomontowane, wychylenia płaszczyzn sprawdzone, chodzi czysto i bez zacięć. Serwa steru wysokości i kierunku cyfrowe MG, reszta analog typu MG. Masa wzmocnionego węglem-sekcja montażu EDF,podwozia i dźwigaru skrzydeł, czyli centropłat plus serwa, pokrycie-oprócz steru kierunku-to 1050g.

[Tomek]

Zapowiada się SUper maszyna!!!

[Rawen 75]

Dzięki Tomku. Mały postęp, pierwsze kolory.

[japim]

Kosmos

[JacekCichy]

piękny

[Rawen 75]

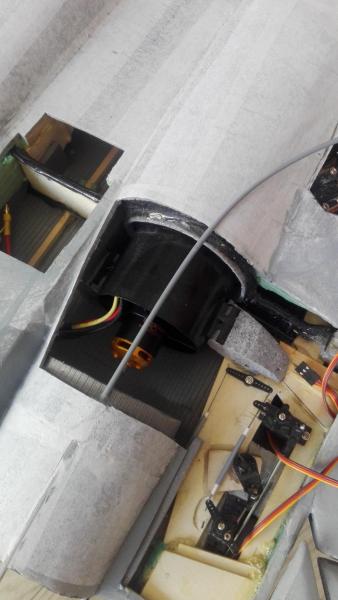

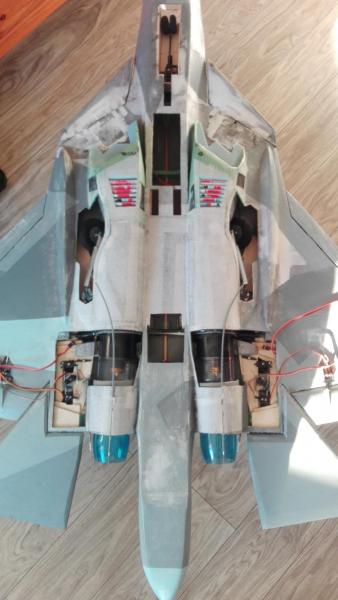

Powoli do przodu. Przyszły EDFy Weyland, więc można przymierzyć. Miejsca doć, może i 90 wpasować, ale wtedy inne tunele dolotu. Wszystko jak najlżejsze, dysze wylotowe z Pet, a to tylko wyprowadzenie, pod dysze wektorowe. Te z kolei będą wykorzystywały efekt dodatkowego powietrza, taki prosty dyfuzor, ponoć coś tam daje do ciągu. Powietrze dodatkowe do niego wpadać ma z zewnątrz, jak i z kadłuba-wentylacja.

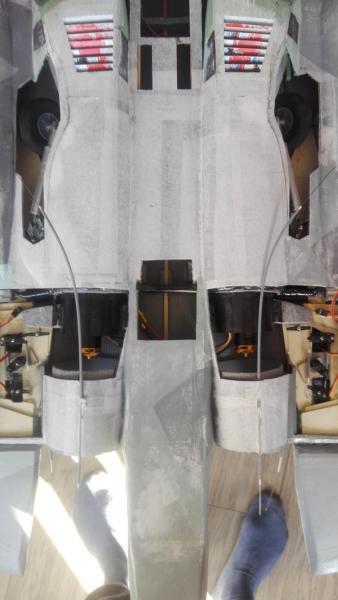

Podwozie zamontowane, czekam na serwa MG.

[Rawen 75]

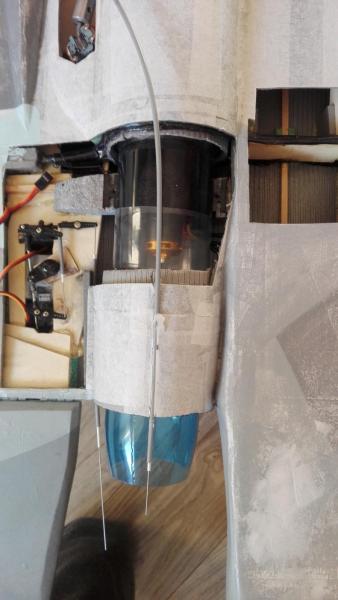

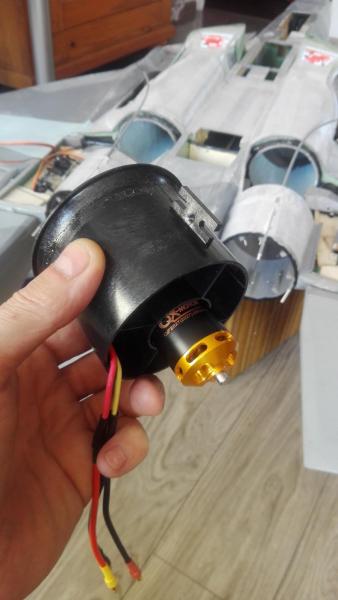

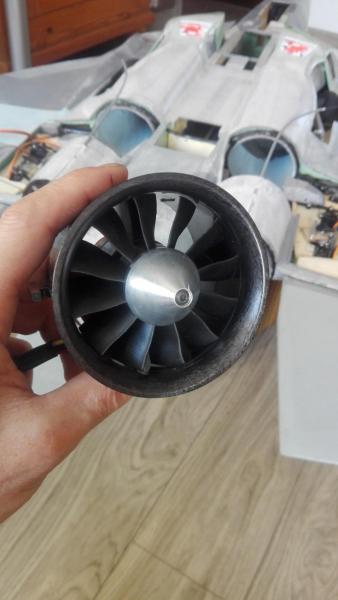

Przyszła pora na EDFy. Weyland 12 blade wraz z silnikiem QF2827(227)-2600kV wazy 185g.

Weylanda rozebrałem i  sprawdziłem. Piasta złapana na klej, śruby mocujące silnik już nie, także do poprawki. W jednym z silników łożysko od razu do wymiany, tyrkotało w jednym punkcie-prawdopodobnie poprzez wciskanie piasty na klej dobił chińczyk lekko uszkadzając bieżnię łożyska, na szczęście miałem zapas, ale i tak dzisiaj przyszły nowe z ABC-RC. Wirniki o dziwo nie potrzebowały dużej korekty w wyważeniu. Całość zmontowana i ustawiona na UCHO metodą zegarową. Gwizdki ładnie chodzą, silnik nie jest gorący, raczej ciepły- pakiet Turnigy nano-tech 4500mAh 35-70C oraz ESC Redox 80A- również. Wydmuch ładny, ze zwężką z 73 na 60 mm średnicy ciąg na maksa to 1360g, schodzący w miarę utraty Voltów. Czas pracy na maksa nie mierzyłem-zresztą nie ma to sensu, tu chodzi tylko o chwilowy strzał, a nie o latanie na ,,dopalaczu".

[Rawen 75]

Dzisiaj przyszła pora na zestrojenie komputera sterującego lotem  serwami.Wybór padł na APM 2.8 z GPS8N. Dlaczego APM-ponieważ ma GPS, funkcji od groma, wspomagacze i stabilizacje, możliwość autostartu-ja zrezygnowałem z podwozia ze względu na jego masę-z biegiem czasu trzeba będzie wykonać je własnoręcznie.230 gram to za wiele.  Początki nie łatwe-coś zakłócało próby poprawnego zestrojenia z kompasem zewnętrznym, ni cholery nie szło to jak zazwyczaj. Problem rozwiązał się gdy poirytowany w akcie desperacji zacząłem sprawdzać "drożność" przewodów od GPS. Niestety jeden miał fabryczną niedoskonałość-były w nim żyły naderwane. Po zmianie wszystko śmiga jak talala..Wrzucilem programowanie dla PLANE, i dalej ustawienia pod siebie.Kanał pierwszy i drugi wyjściowy to ster wysokości sprzężony z lotkami-zupełnie tak samo jak w latającym skrzydle. Kanał trzeci to przepustnica-czyli bez zmian. Czwarty to ster kierunku. Piąty- automatyczne klapy i sloty. O tym napiszę później. Szósty został podpisany do lotek. APM jest naprawdę bardzo super przemyślanym dodatkiem ułatwiającym pilotaż. Samo automatyczne sterowanie klapami slotami odbywa się na stabilizacji FBWA i FBWB, a także każdej innej oprócz MANUALA. Można ustawić dwa zakresy prędkości wychylenia klap i slotów dla wybranej prędkości, a to jakiej wyjdzie w lotach. Dzięki APM mam możliwość wykorzystać stery wysokości wspomagając lotki-różnicowe wychylenie, bez potrzeby korzystania z lotek jako wspomagacze steru wysokości-po prostu nie są aktywne-lotki na skrzydle to tylko lotki. Dzięki temu sterowanie dyszami wektoru ciągu opiera się na dźwigniach pochodzących od steru wysokości i steru kierunku- brak kolejnych serw, i są one niezależne od siebie. Patrząc na układ płatowca SU-57 wydaje mi się, ze bliżej mu do układu latającego skrzydła niż konwencjonalnego płatowca-może poprze bliskie umiejscowienie sterów wysokości w stosunku do skrzydła(oraz ich wychylenia jako lotki). Jutro wrzucę film jak to pracuje, i dalej dopieszczam kanały wylotowe z dyszami 3D. Czeka mnie laminowanie.

[robertus]

Jaką wagę przewidujesz do lotu?

[Rawen 75]

Maksymalnie 2,8kg.

[robertus]

To z katapulty będziesz go strzelał?

[Rawen 75]

Też to rozważam Katapulta jest od X-8, także przynajmniej jedna robota odpada. Planuję podwozie, ale muszę popracować nad nim-jest za ciężkie,. Z nim wychodzi waga na prawie 3kg, co i tak w stosunku do ciągu ok 2,6kg jest dobrze.

[robertus]

Myślę, że z ciągiem nie masz tu problemu, nawet z podwoziem. Problemem może być lotnisko gdzie będziesz mógł się rozpędzić do prędkości startowej, asfalcik oczywiście wskazany.
