Dlatego, że nie czytasz tego co Ci się pisze,  jest to mój ostatni wpis w tym temacie. Sprawdź sobie post nr #55. Jakby to było niejasne: Zawartość ściągniętego folderu "libraries" wrzucasz do Takiego samego folderu w katalogu "Arduino".

Odnośnik do komentarza
Udostępnij na innych stronach

  • 2 tygodnie później...
Postaw mi kawę na buycoffee.to
  • Odpowiedzi 66
  • Dodano
  • Ostatniej odpowiedzi

Top użytkownicy w tym temacie

Top użytkownicy w tym temacie

Opublikowane grafiki

To ode mnie taka wiadomość a teraz.......



Zapowiada się kolejny fajny temat na kolejne kilka stron:)



Aby rozwiać wszystkie twoje obawy zrobiłem pewne doświadczenie.

Wykonałem antenkę w/g twojego pomysłu tz: drut z przewodu antenowego fi 0,9mm o długości 17 cm zwinięty w sprężynkę.

Tak jak na zdjęciu.

Wrzuciłem to na analizator anten. Sprawdziłem wiele parametrów ale tutaj przedstawię tylko ten najważniejszy SWR.

433MHz – poza zakresem analizatora

787MHz – 1.2.






Do twojego zastosowania nie nadaje się :(





drugi test. Ten sam drut 17 cm ale prosty.



433MHz – 2,5.

375 Mhz 1,1






już może być :)



Kolejny test. Ten sam drut strojony pod 433MHz wyszło w tym egzemplarzu 16,2cm.

433MHz – 1,08.



Idealnie i przy takiej antenie nie może być lepiej:)





Jeszcze jeden.

Oryginalna chinolska sprężynka.



433 Mhz – 5,3

489 Mhz – 1,6






Też kiepska.



Reszta należy do ciebie:)







EDIT



2 minuty szukania

https://www.gemischtwaren-haendler.de/shopdateien/5299_1.pdf



Zrobiłem anteny tak jak mi zasugerowałeś , tzn. prosty drut o długości 16,2mm . Na tych antenach zasięg wyniósł do 60m . Powyżej 60m zaczynało rwać sygnał . Na sprężynowej antenie w nadajniku ( 1/2 długości fali ) i prostej w odbiorniku (1/4 długości fali ) miałem zasięg 100 - 120m . I tak  podaje producent . Niektórzy podają zasięg nawet do 200m ale to raczej jest nieprawdą .

Odnośnik do komentarza
Udostępnij na innych stronach

Jak sprężynka działa ci lepiej to ją zostaw. :)



Jakim napięciem zasilasz moduł nadawczy?

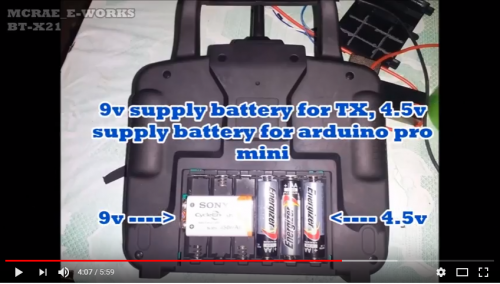

Na filmie gościu wymyślił taki sposób






Ja natomiast płytkę Arduino zasiliłem poprzez regulator napięcia dający na wyjściu 5V z 6szt. aku NiMH zasilających apkę . Zaś sam moduł nadawczy jest zasilany bezpośrednio z 6szt. aku NiMH . Całość jest włączana/ wyłączana wyłącznikiem odłączającym masę .

Odnośnik do komentarza
Udostępnij na innych stronach

Czyli nie czytałeś tego co ci podałem. :(



Moc zależna jest od napięcia.

Największa jest przy 12V.



Wiem że największa jest przy 12V . Ale wtedy by to się wiązało z dalszymi kombinacjami . Co prawda nie jest to nie do zrobienia . Trzeba by było wyciąć koszyk na baterie tak by móc tam wcisnąć jakieś aku 3S . Mam chyba jeszcze z 6 przetwornic napięcia z możliwością regulacji w zakresie 0,8- 20V .Jedną bym zasilił płytkę Arduino napięciem 5V .Drugą 9V apkę . Moduł nadajnika byłby zasilany bezpośrednio z Lipol 3S  .
