Silnik Os Max 46LA - pozycja korbowodu

[Jacekecaj]

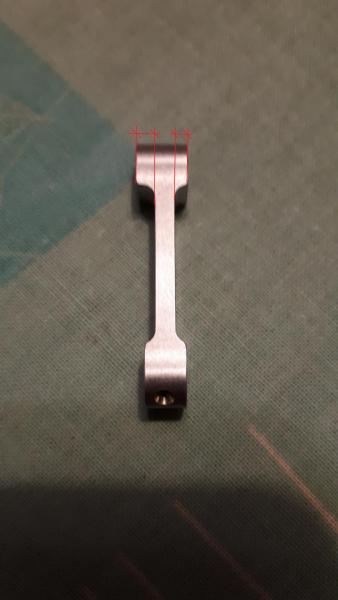

Rozebrałem w/w silnik w celu umycia oraz sprawdzenia elementów i niestety nie zwróciłem uwagi jak zamontowany jest korbowód. Okazuje się, że jego końcówka będąca zamocowana w tłoku jest niesymetryczna.

 I tutaj pytanie - w którą stronę powinna być zwrócona szersza część jego "główki", czy w stronę gaźnika, czy iglicy obrotów?

Ściągnąłem manual do tego silnika, ale niestety na rysunku poglądowym tego nie widać.







Może ktoś pomoże?







[Matijus]

A czy przypadkiem w tym silniku nie jest tak że jak założysz odwrotnie to nie zakręcisz wałem bo będzie blokować? lub będzie luz? Z reguły u mnie tak było w każdym silniku. Jak blokowało albo był dziwny luz odwracałem i było elegancko. No ale nie jestem pewien czy w każdym tak będzie.

[Jacekecaj]

Problem w tym, że korbowód w cylindrze po obydwu stronach ma jeszcze do jego ścianek około 3 mm luzu.

[Irek M]

Jeśli nie spieszy się Tobie aż tak bardzo to dopiero jutro po południu mogę sprawdzić na swoim. Ale jest tak jak koledzy pisali wcześniej: jeśli silnik już pracował to się "ułożył" i odwrotne założenie od razu da się usłyszeć lub zauważyć.

[Jacekecaj]

Dzięki Irku, pośpiechu nie ma, tak że spokojnie zaczekam jeśli mógłbyś sprawdzić. Zobaczę w międzyczasie jak pisał Mateusz, czy będzie pasował tylko w jednej pozycji, a informacja od Ciebie będzie potwierdzeniem.

[bynek]

Ta niesymetryczność górnej części korbowodu jest celowo zrobiona, aby ułatwić demontaż i montaż  złożonego już korbowodu z tłokiem na czop korbowy wału. A którą stroną go założyć , to już sam musisz pomyśleć.

[Irek M]

No więc mogę już odpowiedzieć dokładnie. Trochę kosztowało mnie pracy wymontowanie silnika z modelu, a potem częściowe rozkręcenie. Częściowe bo nie udało się ściągnąć korbowodu bez większego demontażu. Więc na 90% chciałem odpowiedzieć, że tą dłuższą stroną w kierunku lotu. Czyli jak odkręcimy tylny dekielek silnika to patrzysz na stronę z mniejszym występem.

Jednak przedstawiona przez Ciebie fotka rozwiewa moje 10% niepewności. W moim silniku jest tak jak napisałem  - czyli prościej - otwór ułatwiający smarowanie korbowodu, który mieści się na dole(korbowodu) patrząc od tyłu silnika widoczny jest po LEWEJ stronie  tak jak na mojej focie

Więc wszystko już masz wyjaśnione . Ja przed rozebraniem - jeśli muszę  - to robię małą kreseczkę na stronie czołowej i nie mam problemu z zapamiętaniem stron montażu .

[Jacekecaj]

Wielkie dzięki Irku za determinację i poświęcenie  , już wszystko jasne.

Bynku, tak podejrzewałem, że ta niesymetryczność powinna czemuś służyć ale wolałem się upewnić.

Pierwszy raz rozbieram silnik żarowy i jak to mówią - człek całe życie się uczy .

Jeszcze raz dzięki wszystkim za wskazówki.
