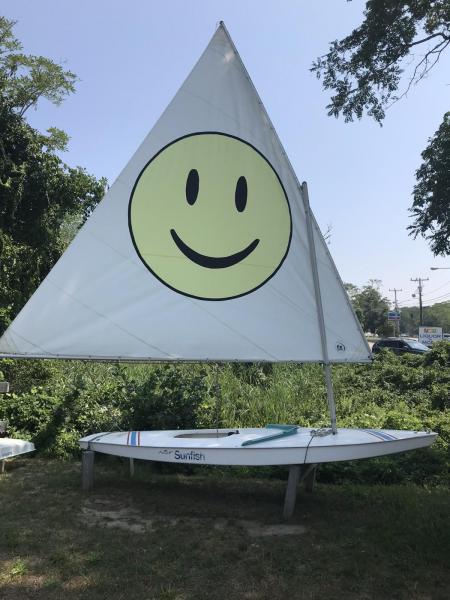

W „stoczni” MKS Gwarek powstaje kolejny Sunfish w Polsce. Łódka ta ma startować w zawodach klasy NSS-C i w nowej serii spotkań Sunfish Minisail Cup® – regulamin na stronie http://www.minisail.pl/index.php/klasa-sunfish-regulamin/ . Żaglówka powstaje w skali 1:4 i będzie dokładnym odwzorowaniem oryginału znalezionego na blogu my2fish.wordpress.com z charakterystycznym emotikonem na żaglu. Kadłub jak przy większości Sunfishów startujących w Polsce wylaminowany jest przez Darka Stasiaka z Łodzi.

Model ten jest ciekawą propozycją dla modelarzy chcących startować w zawodach w klasie NSS-C oraz we wspomnianej na wstępie klasie monotypowej. Zapraszam do relacji z budowy i zachęcam do dołączenia do rywalizacji w tej nowej,  bardzo ciekawej klasie.








Pozdrawiam,

Łukasz



  • Upvote 1

Share this post


Link to post
Share on other sites

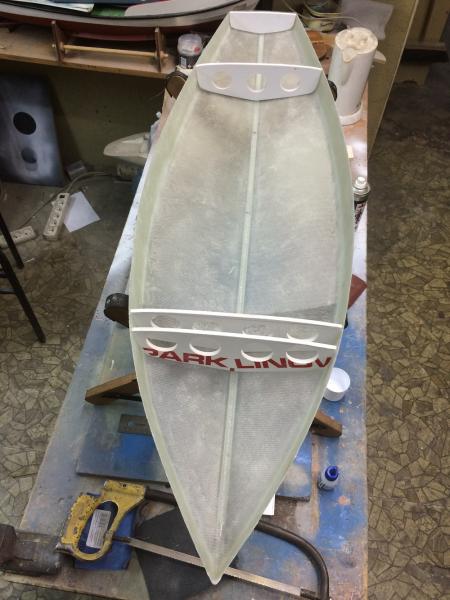

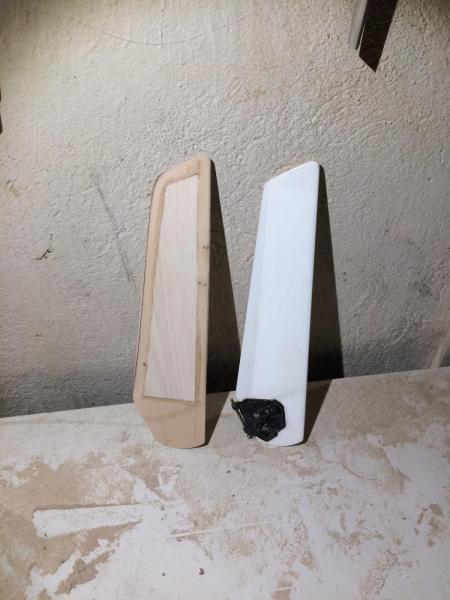

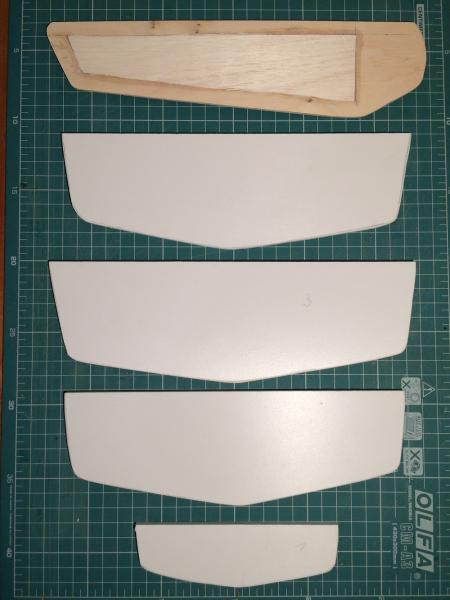

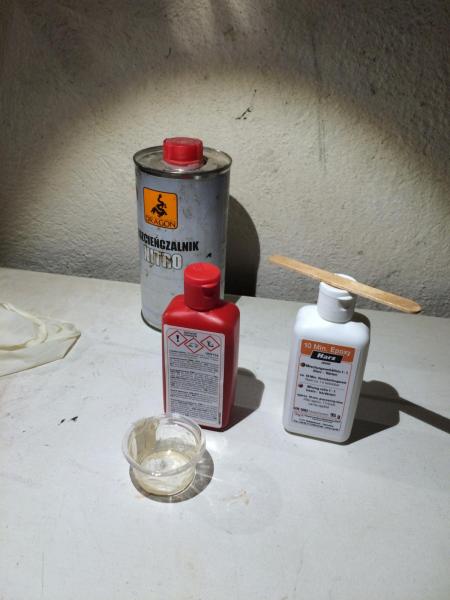

W pierwszej kolejności wycięto i wyprofilowano wręgi ze spienionego PCV i wycięto w nich otwory dla zmniejszenia wagi. Na zdjęciu są one tylko wpasowane w kadłub na kroplę CA i dopiero zostaną wklejone na żywicy. Ster został wycięty ze sklejki i wypełniony balsą – czeka na ostateczne wyprofilowanie i zalaminowanie tkaniną szklaną.







Pozdrawiam,

Łukasz

  • Upvote 2

Share this post


Link to post
Share on other sites

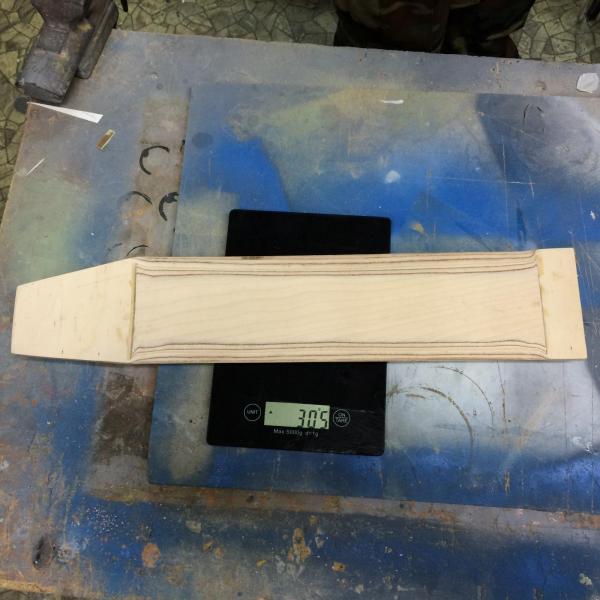

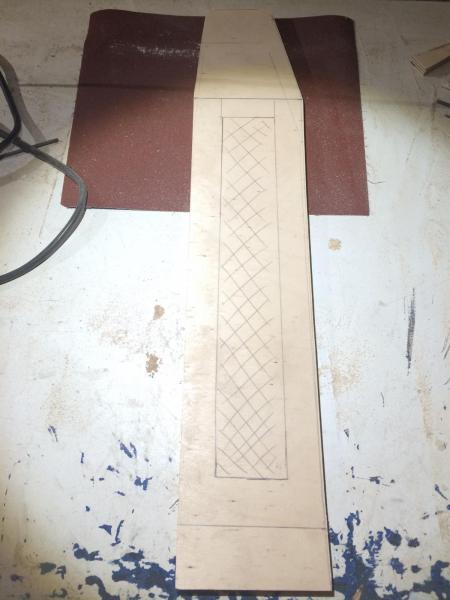

Rozpocząłem prace przy płetwie balastowej. W sklejce 9 mm został wycięty kształt płetwy, a następnie jej środek, który wypełniłem balsą.

Następnie z obu stron płetwy na żywicy przykleiłem dwie ścianki zewnętrzne z 1,5 mm sklejki. Dzięki temu otrzymałem lekką i wytrzymałą płetwę o odpowiedniej grubości gotową do dalszej obróbki.










Pozdrawiam,

Łukasz

  • Upvote 2

Share this post


Link to post
Share on other sites

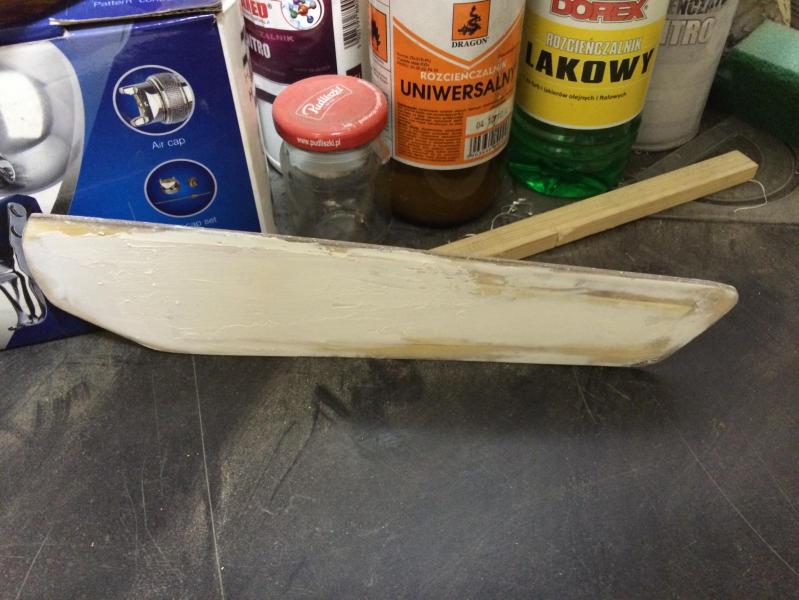

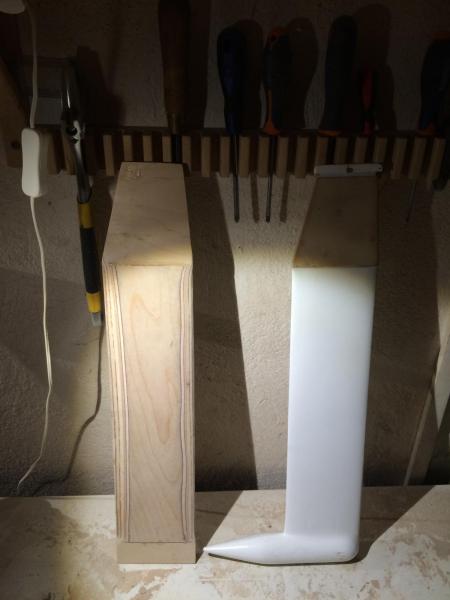

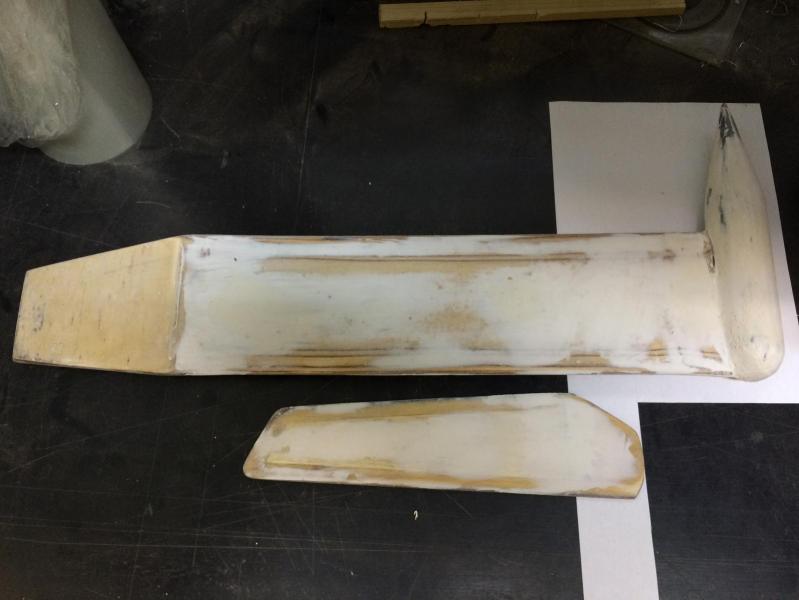

Ciąg dalszy prac - płetwa balastowa i ster zostały zeszlifowane na wzór części z "bliźniaczego" Sunfisha.

Zastosowanie rdzeni balsowych znacznie zmniejszyło wagę, co zostawia pewien margines na użycie szpachli:)










Pozdrawiam,

Łukasz

  • Upvote 1

Share this post


Link to post
Share on other sites

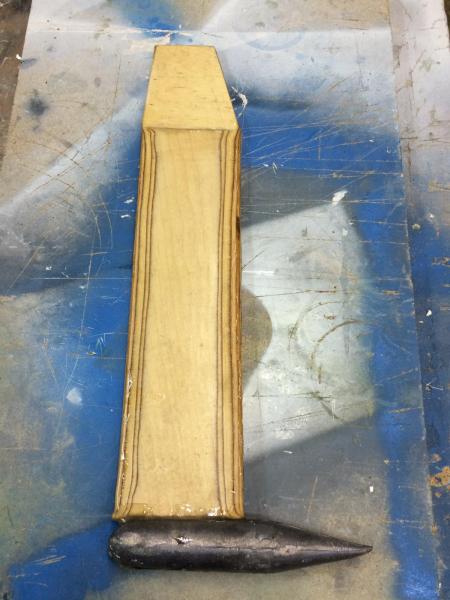

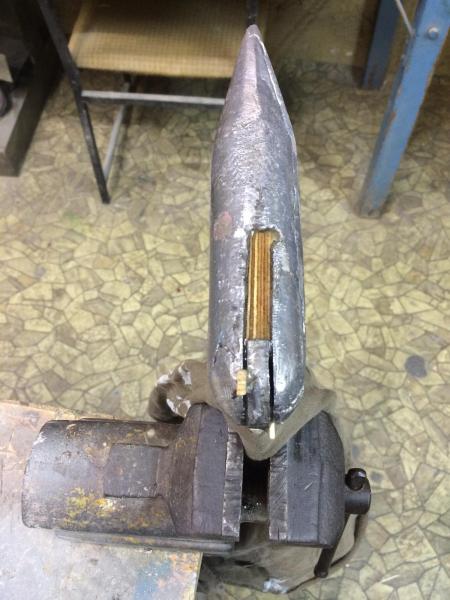

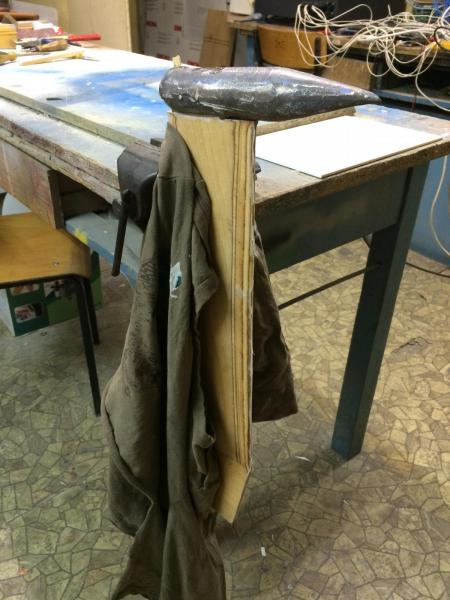

Płetwa balastowa została przycięta i osadzona w bulbie o wadze około 1,9 kg. W tym celu został on częściowo wycięty i rozwiercony. Następnie spasowana płetwa została ustabilizowana dwoma prętami stalowymi. Na koniec wklejono zewnętrzną część bulba i całość zalano żywicą.








Pozdrawiam,

Łukasz

  • Upvote 1

Share this post


Link to post
Share on other sites

Cześć,

Andrzeju, relacja ma mały poślizg ale od nowego roku będzie prowadzona w czasie rzeczywistym :) Trzeba się spieszyć, choć w modelarstwie nigdy nie wychodzi to na dobre, ale pierwsze zawody są już w kwietniu i łódka musi być gotowa.

Poniżej zamieszczam za MiniSail.pl pełen kalendarz Pucharu Sunfisha i zachęcam Wszystkich do startów.






Pozdrawiam,

Łukasz

  • Upvote 1

Share this post


Link to post
Share on other sites

Czasem myślę, że szpachlowanie i szlifowanie jest kwintesencją modelarstwa ...








i tak do skutku :)



Pozdrawiam,

Łukasz



Share this post


Link to post
Share on other sites

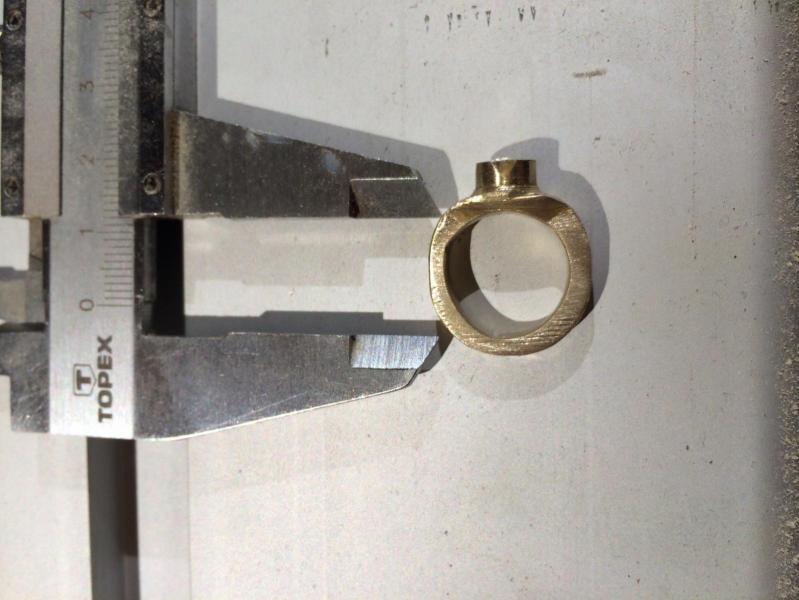

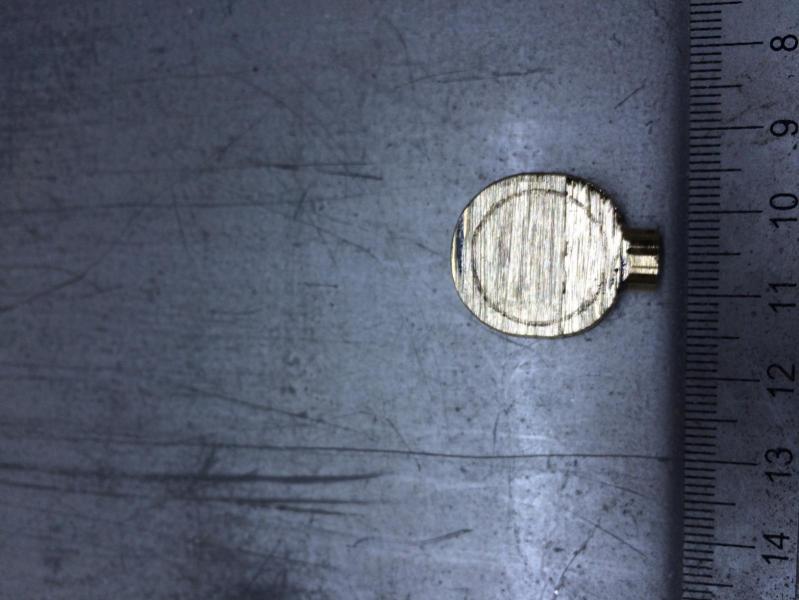

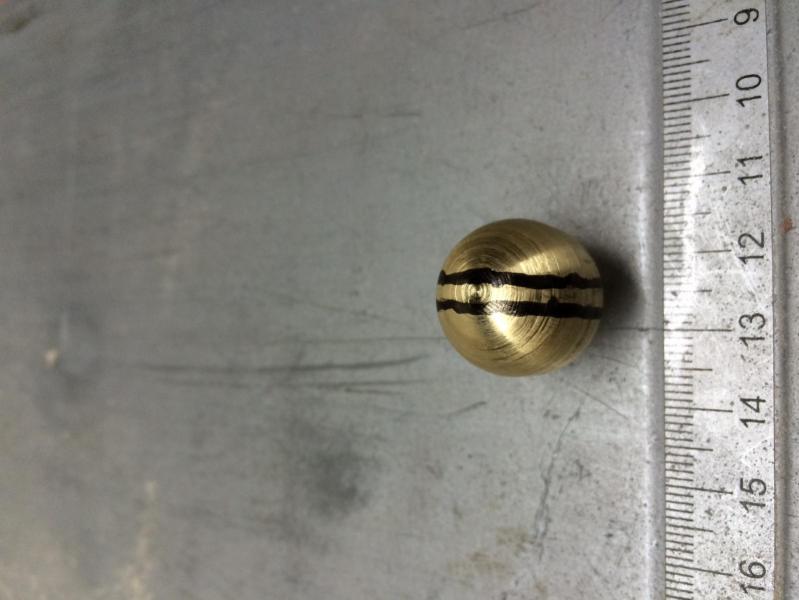

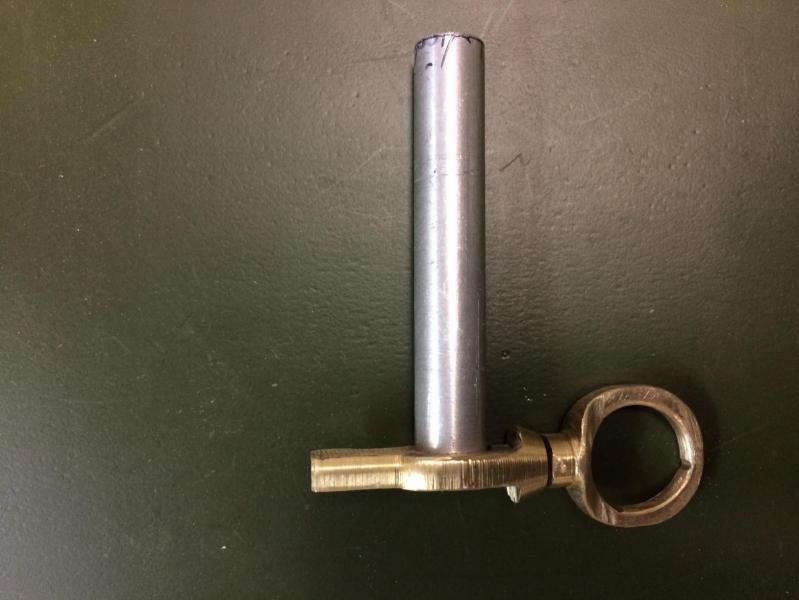

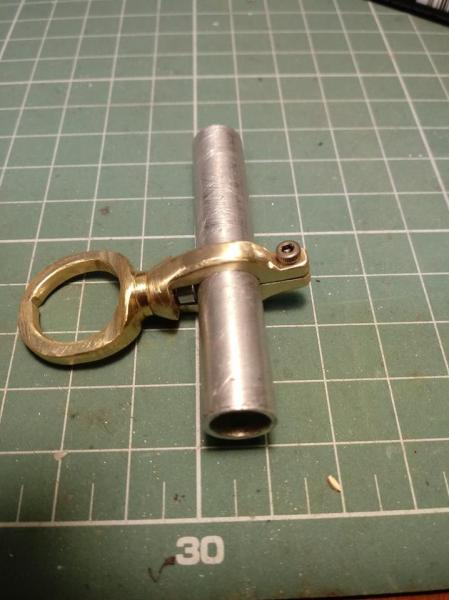

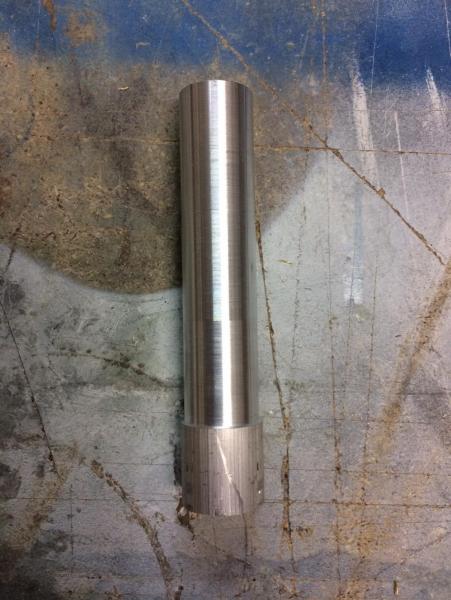

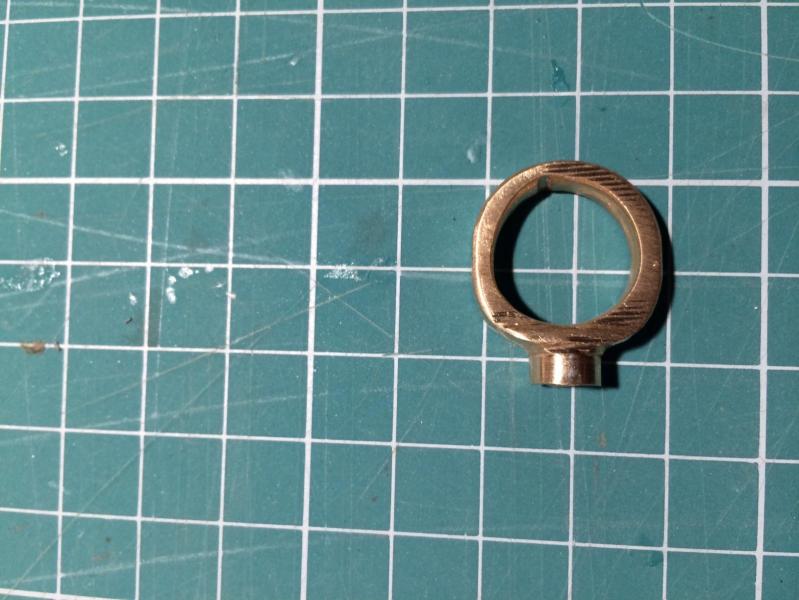

Odpoczywając od szlifowania zrobiłem łączenie bomu z masztem. Jest to "krętlik" składający się z dwóch obręczy. Po wytoczeniu przez Kolegę mosiężnej kulki o odpowiednich rozmiarach zabrałem się za obróbkę pierwszej z nich:









Pozdrawiam,

Łukasz

Share this post


Link to post
Share on other sites

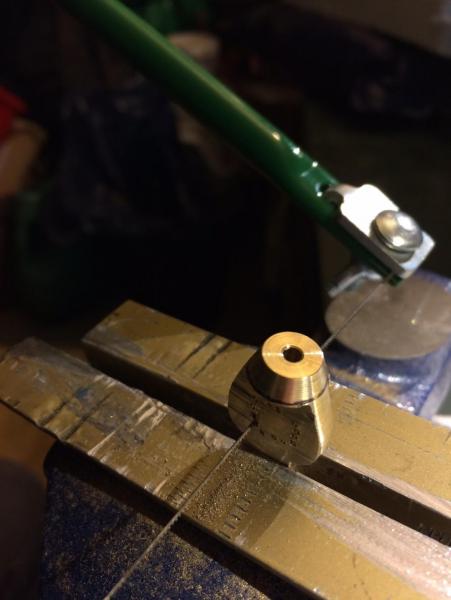

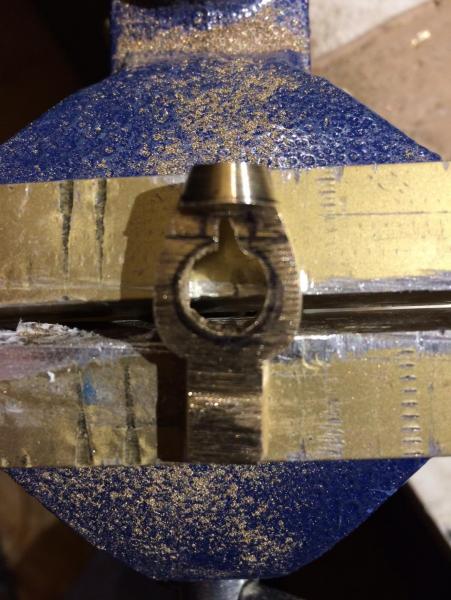

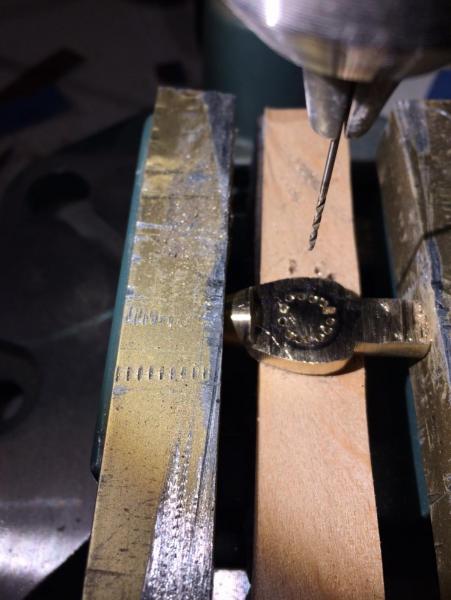

Druga część krętlika powstała w podobny sposób:

- wytoczenie kształtu,

- ścięcie brzeszczotem ścianek,

- nawiercenie obrysu otworu wiertłem 1 mm,

- wycięcie otworu piłką,

- obróbka iglakami, papierem ściernym i proxxonem,

- nacięcie łącznika,

- wywiercenie otworów na śruby oraz ich nagwintowanie.

















Pozdrawiam,

Łukasz



  • Upvote 1

Share this post


Link to post
Share on other sites

Dzięki ! Obyś żył wiecznie !!!  :D



Mała żeglarska ciekawostka do pooglądania ...



Edited by kaszalu

Share this post


Link to post
Share on other sites

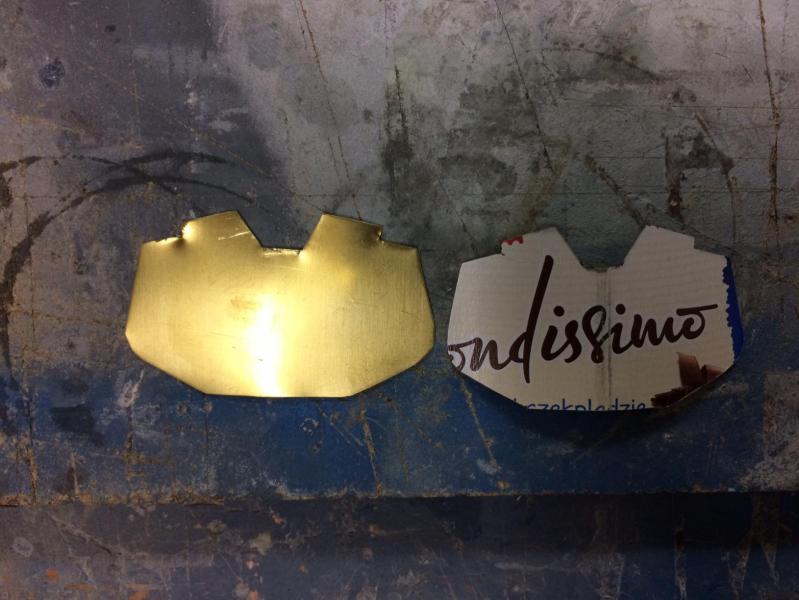

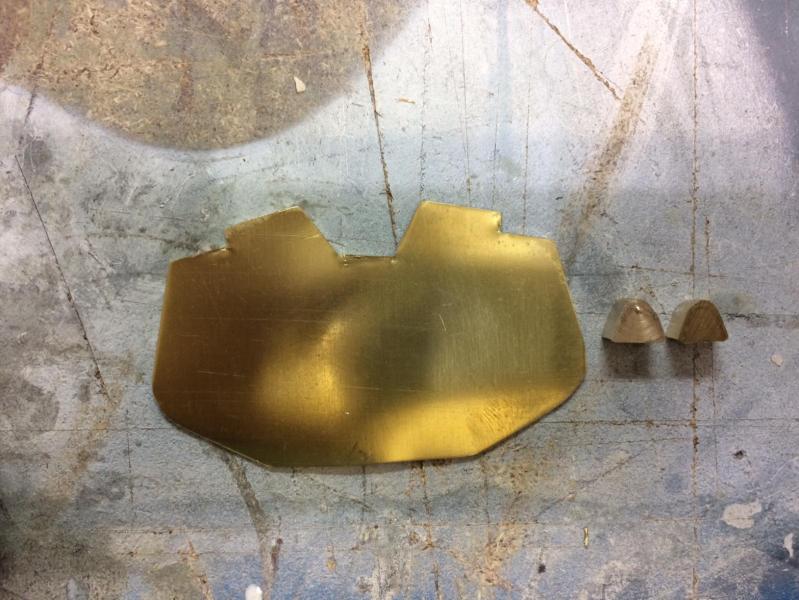

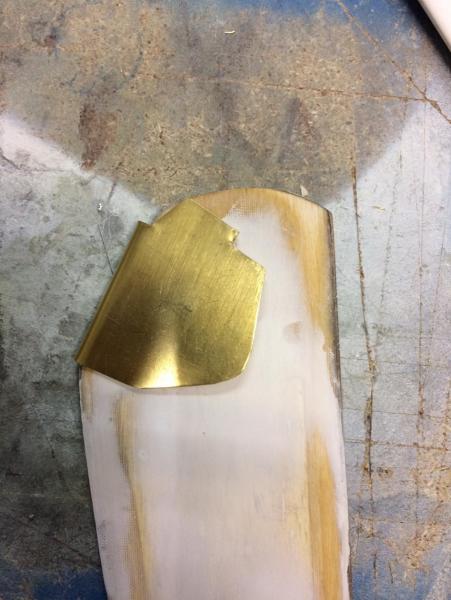

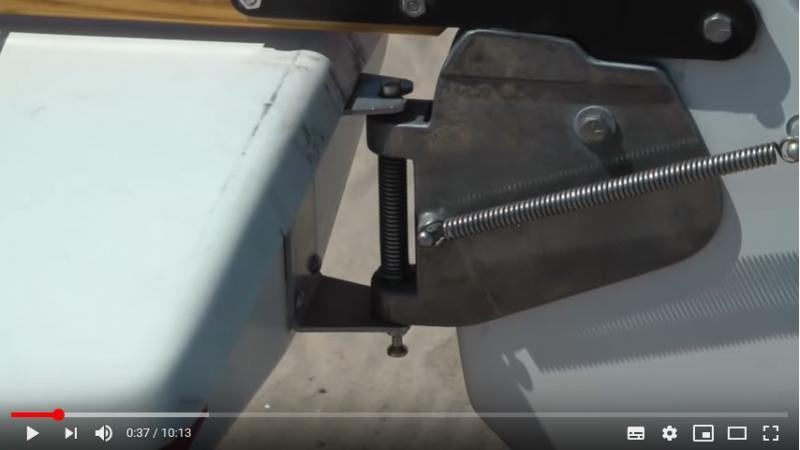

Kolejnym detalem do wykonania jest okucie steru. Przy pomocy masy plastycznej skopiowałem kształt z okucia "bliźniaczej"  łódki i na tej podstawie zrobiłem szablon z tektury. Następnie wyciąłem detak nożycami z blachy mosiężnej 0,8 mm. Zawiasy zostały wypiłowane brzeszczotem i uformowane pilnikiem z dwóch wytoczonych mosiężnych kręgów. Okucie zostało uformowane w imadle na sklejce 4 mm, a jego końcowy kształt skorygowany młotkiem i pilnikiem. Następnie trzeba nawiercić zawiasy i to wszystko złożyć w całość. Ostatnie zdjęcie (źródło: Internet) przedstawia oryginał.












Pozdrawiam,

Łukasz



Share this post


Link to post
Share on other sites

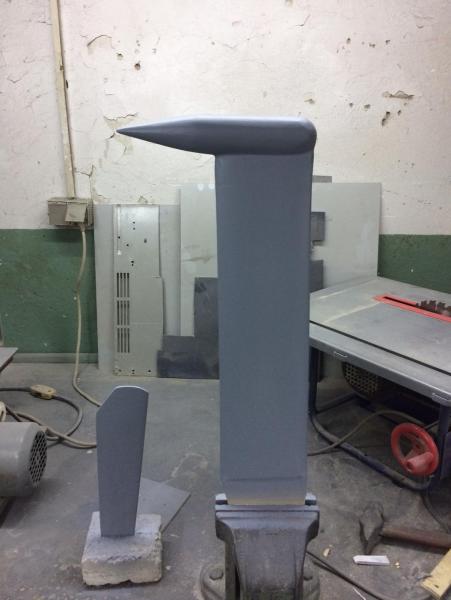

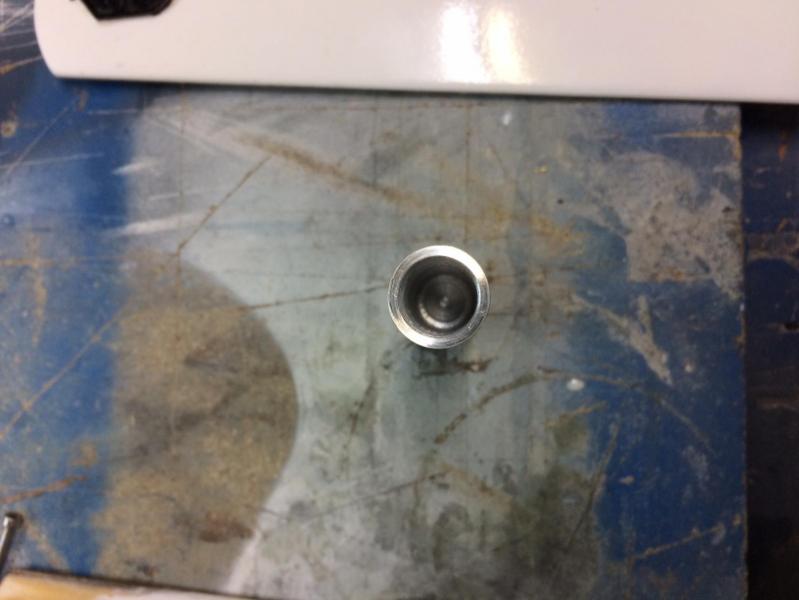

Dzisiaj udało zbudować się skrzynkę mieczową i prysnąć podkładem ster oraz płetwę balastową. Powoli ale do przodu :).








Pozdrawiam,

Łukasz

  • Upvote 1

Share this post


Link to post
Share on other sites
