Taranis X9D+ i martwe serwa na G-RX6

[a2j]

A mi się wydaje że masz źle wpięte serwa

wg instrukcji



czyli patrząc z boku:





-- EDIT --



a zaznaczona ikona potwierdza poprawne zbindowanie

[zipp]

A mi się wydaje że masz źle wpięte serwa

ale jaja, rzeczywiście

autor do raportu powinien się zameldować

Jeśli byłby to G-RX8 v.1 to odbiornik byłby już uwalony...(w v2 zrobili zabezpieczenie sprzętowe pinów przed odwrotnym podłączeniem serw, mam nadzieję że w G-RX6 to zabezpieczenie też jest...jeśli nie autor ma dwa bardzo zgrabniutkie altimetry/vario po $40/szt.)

[BRoman]

Napisano wczoraj, 21:05

Dziękuję Panowie za podpowiedzi - niezły mętlik lecz....



Lecz masz Taranisa  !

Stary kawał o partyjnym chłopie co nigdy nie zapominał książeczki partyjnej jak jechał w pole. Pewnego dnia nie wziął pługa ale legitymację miał.

Uśmiałem sie jak norka -aktualizacje, normy europejskie , milisekundy i inne sprawy ,o których nie mam pojęcia opanowane. Prawidłowe wpięcie wtyczki "zielonym do góry" albo "brązowym do tyłu a żółtym do przodu" to tak średnio.

[kuzynek]

Ale ile się przy tym nauczyliśmy:-)! Poczekajmy jeszcze na autora zanim zaczniemy się śmiać. Może serwa są dobrze podłączone.



Wysłane z mojego VTR-L29 przy użyciu Tapatalka

[BRoman]

Całkowicie jestem zgodny. Te wszystkie zabiegi około radiowe i około modelarskie są znakomita szkołą . Sam tez tak mam i jestem świadomy korzyści płynących z pokonywania przeszkód. Też niedawno rutynowo podłączałem serwa i wyszło, ze nie umiem czytać oznaczeń na gniazdach odbiornika. Rutyna zżera !

[bagdus]

Jest światełko w tunelu - choć nadal jedna wielka niewiadoma!



Podłączyłem serwo cyfrowe i również nic!

Za sugestią Piotra zbindowałem następnie w ustawieniu jak na zdjęciu Piotra czyli  tryb D16, Kanały1-16 wówczas w nawiasie wyskakuje automatycznie (18ms) - choć nie wiem czy pierwsze 8 kanałów nie pozostaje i tak przy 9 ms. Na pozycjach odbiornika 1-3 cały czas podpięte zwykła serwa TG9 no i bez zmian czyli martwe. Na pozycję 4 wpiąłem cyfrowe i ........... DZIAŁA       !!!! Ale po odpięciu cyfrowego nie potrafię już przywrócić jego działania - przedziwne to ustrojstwo. Trop Piotra chyba jednak słuszny, sprawa jednak zagmatwana. Oczywiście serwo cyfrowe jest nadal sprawne.



Jeżeli macie nowe spostrzeżenia będę wdzięczny

Nie widziałem Waszych sugestii o podłączeniu serw, już sprawdzam choć to niemożliwe!!! To dlaczego zadziałało to cyfrowe, które (chyba - no bo teraz to już niczego nie jestem pewien) wpiąłem tak samo jako pozostałe 3???

[zipp]

Ze zdjęcia które opublikowałeś wynika, że miałeś te serwa połączone odwrotnie.

Prawidłowo powinny być białe/zółte kable serwa skierowane w górę, czarne/brązowe w dół, jeśli odbiornik jest położony płasko, napisami/diodami led do góry(tak jak na Twoim zdjęciu).

Połącz tak i zrób zdjęcie na którym widać wyraźnie podłączone wtyki serw do odbiornika..

Istnieje też możliwość, że uszkodziłeś wyjścia PWM przez odwrotne podłączenie serw (Jak napisałem wcześniej pierwsza wersja G-RX8 nie miała zabezpieczonych wyjść PWM i podłączenie serw odwrotnie uszkadzało je. Jak jest w przypadku G-RX6 nie wiem)

[bagdus]

To nawet nie są jaja - to jakaś checa ze strony FrSky!!!! Adam masz całkowitą rację!!! Ale spójrzcie! Bez Was i bez tego forum nigdy bym się nie odważył wpiąć serwa tak jak pokazuje to Adam!!!! Dlaczego? Na mojej instrukcji G-RX6 nie ma tego schematu, który Adam zakreślił na czerwono. Cała reszt jest identyczna. Automatycznie użytkownik (przynajmniej ktoś taki jak ja) sugeruje się opisem na odbiorniku i aby się czasem nie pomylić obraca go bokiem i patrzy: aha ten pin idzie do minusa, ten do plusa a ten sygnałowy.Oznakowania znajdują się bowiem dokładnie i bezpośrednio nad pinami!!!!!!!!!! No bardziej dokładnie nie można tego odczytać a to całkowicie błędna metoda   Może gdyby odbiornik był obudowany wówczas rzeczywiście można te oznaczenia odpowiednio przypisać ale tu człowiek patrzy i dokładnie widzi co gdzie jaki pin do czego idzie!!!



Bardzo Wam dziękuję za pomoc i zaangażowanie. Przepraszam za tak kardynalny błąd lecz spróbuję Wam to pokazać na zdjęciach.

P.S.

Wszystko działa na całe szczęście, a Taranis już jest moim przyjacielem

[Bodzioch]

Na stronie sklepu  w opisie pisze:

Odbiornik G-RX6 posiada sześć konwencjonalnych portów PWM, do podłączenia standardowych serwomechanizmów (można wybrać, czy na portach PWM mają być podawane kanały 1-6, czy 9-14).

Nie ma tego odbiornika więc nie wiem jak się to przestawia ale można w nadajniku przypisać kanały 9-16 i zobaczyć co będzie.



O widzę że w czasie pisania tego postu sprawa się wyjaśniła

[bagdus]

Oto instrukcja i zdjęcie odbiornika

[a2j]

Za dobrą podpowiedź można się odwdzięczyć zieloną strzałką w górę przy poście pomagającego.



Wydaje mi się że opis pinów na odbiorniku trzeba czytać tak jak by się patrzyło na odbiornik od ich strony i wtedy wszystko się zgadza.

W twojej instrukcji i moim screenie jest też rysunek ze piny przy płytce są sygnałowe - na to wygląda że tym trzeba się sugerować.



Jest to dość nieczytelne ale mając już do czynienia z różnymi odbiornikami Frsky (piny w pionie w poziomie z masami do siebie itp) sprawdzam to dwa razy.

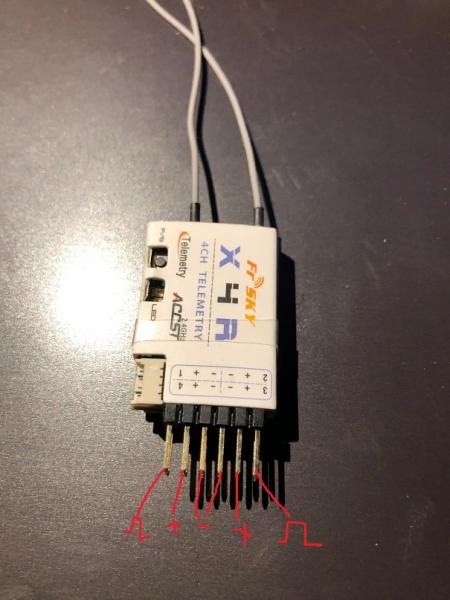

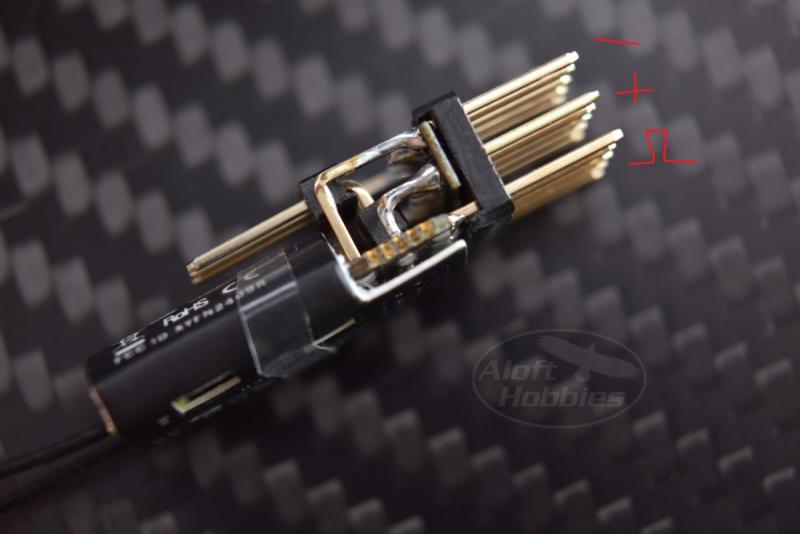

To jeden z moich odbiorników opis na opakowaniu i mój dopisany,



Co ciekawe dwa rzędy pinów, serwa wpinamy masą do siebie poziomo. Opis Też może mylić, ale po zrozumieniu tego raz jest to do ogarnięcia.

[bagdus]

Adamie, ode mnie 100 zielonych strzałek, jak i również dla wszystkich pozostałych - tego też nie znałem



Pozdrawiam serdecznie

[BRoman]

Odbiorniki (niektóre) Shulze tez maja poziomą orientacje pinów a miniaturowy 5 ch to juz wymaga niemal doktoratu.

[Bodzioch]

Kolega też uwalił taki mały odbiornik X4R ale udało się naprawić bo spalił się tylko stabilizator 3.3V.

Zrobiłem mu krótkie przedłużacze wpięte w odbiornik  a serwa wpina już tylko go gniazda przedłużacza a tu już widzi jak wpiąć i mam spokój.

[a2j]

Kolega też uwalił taki mały odbiornik X4R ale udało się naprawić bo spalił się tylko stabilizator 3.3V.

Zrobiłem mu krótkie przedłużacze wpięte w odbiornik  a serwa wpina już tylko go gniazda przedłużacza a tu już widzi jak wpiąć i mam spokój.

Dobrze mieć takiego kolegę co naprawić umie, ja pewnie wywalił bym odbiornik.
