Witajcie,

Mam wielką prośbę do Posiadaczy Funcub'a  z Multiplexa, chodzi mi o odrysowanie profilu tego modelu,

lata bardzo dobrze, a ja chciałbym w budowanym modelu spróbować skrzydła z tym profilem.

Z góry dzięki za pomoc.

Adminów proszę o wyrozumiałość, długo zastanawiałem się gdzie zadać to pytanie, wydawało mi się, że tu będzie najlepiej.

Pozdrowienia,

Janek

Share this post


Link to post
Share on other sites

Posiadam ale niestety nie mam przy sobie. Jest w posiadaniu kolegi. Wycinalem sobie fun cuba ze styropianu. I jest rewelacyjny. Tu jest do relacja do niego. http://www.pfmrc.eu/index.php?/topic/58955-Fun-Cub-ala-multiplex



Wysłane z mojego SM-G900F przy użyciu Tapatalka

Share this post


Link to post
Share on other sites

Panowie,

Dzięki za odzew,

Robert a czy mógłbyś potraktować skrzydełko swojego Funcub'a suwmiarką (długość cięciwy i grubość profilu, ewentualnie odległość maksymalnej grubości od krawędzi natarcia)?

Share this post


Link to post
Share on other sites

Witam.



Mam Fun Cuba nie sklejonego i sklejonego czyli szt. dwie. Kupiłem to ok. 2012 roku. W chwili obecnej jest to mój powrót do modelarstwa ale żeby nie śmiecić w wątku koniec off top.

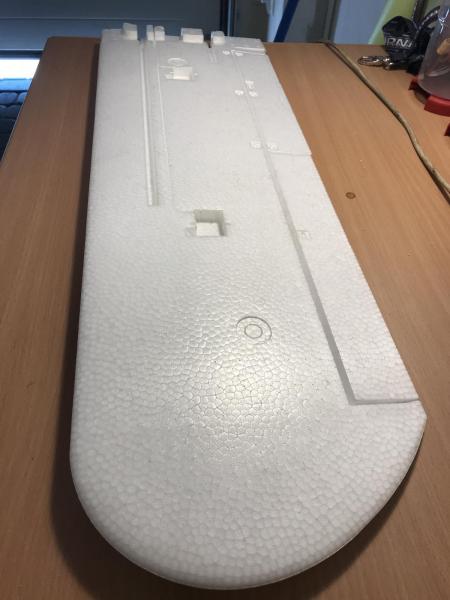

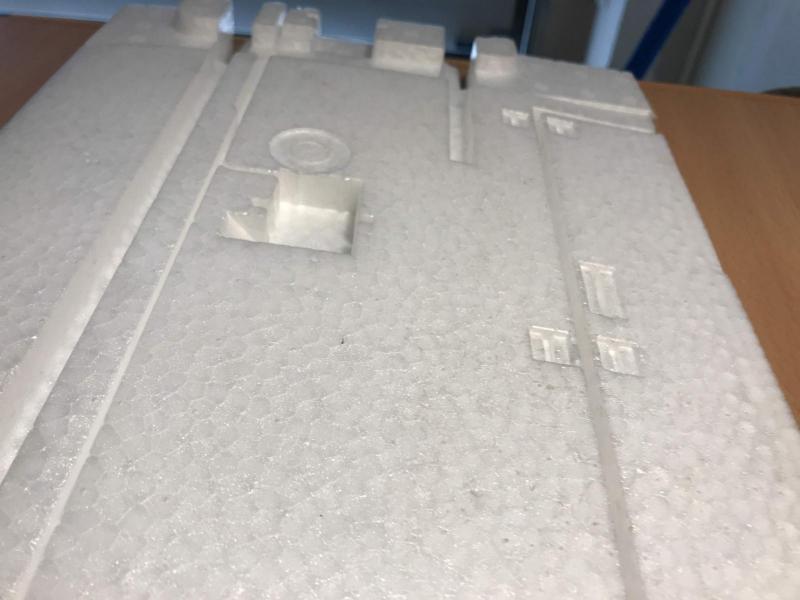

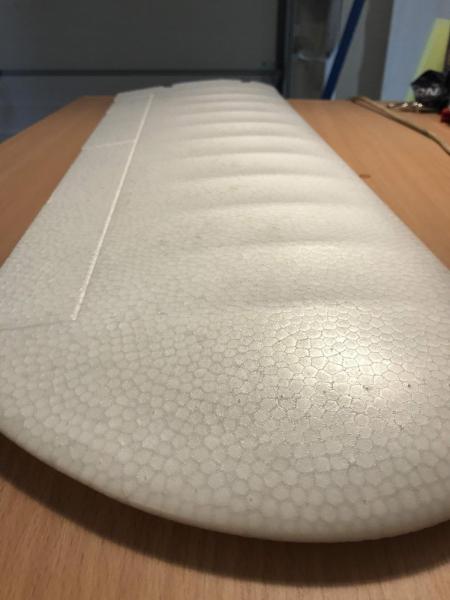

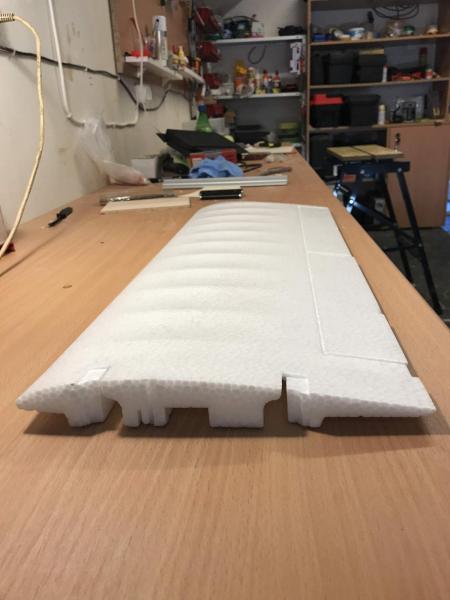

W klejam kilka zdęć skrzydła z których wynika, że chcąc zrobić przekrój poprzeczny, trzeba je poprostu przeciąć ponieważ miejsce łączenia obu płatów nie odzwierciedla profilu. Być może  takie jest  pewno założenienie firmy, której produkty mają być proste do montażu i świetne w użytkowaniu, ale za odpowiednią cenę.

Za kilka dni usiądę nad przecięciem skrzydła i "odrysuję" profil, chyba że ktoś kto "umię" obsługiwać stronę z profilami lotniczymi pomoże i wstawi tu na forum ten profil.























Share this post


Link to post
Share on other sites

Piotr fajnie że wrzuciłeś fotki.
Jakby Ci się chciało to mógłbyś zrobić fotkę profilu bocznego.
Dla przykładu zrobiłem zdjęcie innego skrzydła, jest to bardziej miarodajne

w takim rzucie niż położone skrzydło i zrobiona fotka z góry.

Jedynie trzeba zachować pion i poziom aparatu względem profilu skrzydła

podać wymiary cięciwy oraz grubość profilu, powiedzmy co centymetr lub więcej.
Zdjęcie przykładowe ...






Aktualizacja...

Co prawda nie mam w domu, ale podjechałem przed pracą do zaprzyjaźnionego sklepu i właściciel

udostępnił mi skrzydło. Mniej więcej tak by to wyglądało. Tak więc Piotrze w Tobie nadzieja

aby dokładnie to zobrazować i przemierzyć, bo ja niestety przed pracą na szybkości to robiłem.





Pozdrawiam...

Share this post


Link to post
Share on other sites

Koledzy, skanowanie profilu skrzydla modelu to jest troche upierdliwa sprawa.

Metoda pierwsza: Skanowanie laserem na frezarce CNC ( tak ja robilem).

Metoda druga: Przeciecie skrzydla EPP i skopjowanie przekroju (najlepiej blisko koncowki skrzydla ).

W obu przypadkach mamy tylko rzeczywisty obraz przekroju skrzydla, dla wielu to wystarczy.

Jaki to jest profil ? tu zaczynaja sie schody ,godziny szukania i porownywania naszego szablonu profilu w necie.

Pytanko do Boguslawa, z jakiego modelu MPx jest  pierwsze zdjecie.

Dla porownania wstawiam zdjecie przekroju zkrzydla mojego modelu z profilem HQ -3,5 14

https://www.rcclub.eu/download/file.php?id=9812&mode=view

Ten sam profil.

Pozdrawiam Wladek.



Ps profil Funcub na ostatnim zdjeciu zdecydowanie nie jest to HQ.

Share this post


Link to post
Share on other sites

Nie ma sprawy Władku...
W każdym bądź razie naszym sąsiadom całkiem zgrabnie wychodzi dopasowywanie

profili do danego modelu, przez co modele zyskują jak na ,,styropian,, niezłą doskonałość

podczas lotu. A co do samego Fun Cuba ... to słowa złego nie można powiedzieć.

Pozdrawiam również...

Share this post


Link to post
Share on other sites

Panowie,

Dziękuję bardzo za pomoc..., świat byłby lepszy gdyby wszyscy byli dla siebie tak uczynni jak modelarze.

Grubość profilu zmierzę sobie z fotki, zamieszczonej powyżej.

Jak skończę swoją wizję górnopłata podzielę się z Wami fotkami (z Funcuba na pewno będą koła - właśnie kurier przyniósł.  :D

Share this post


Link to post
Share on other sites





Mundek

Napisano wczoraj, 16:31

Koledzy, skanowanie profilu skrzydla modelu to jest troche upierdliwa sprawa.

.........

Metoda druga: Przeciecie skrzydla EPP i skopjowanie przekroju (najlepiej blisko koncowki skrzydla ).

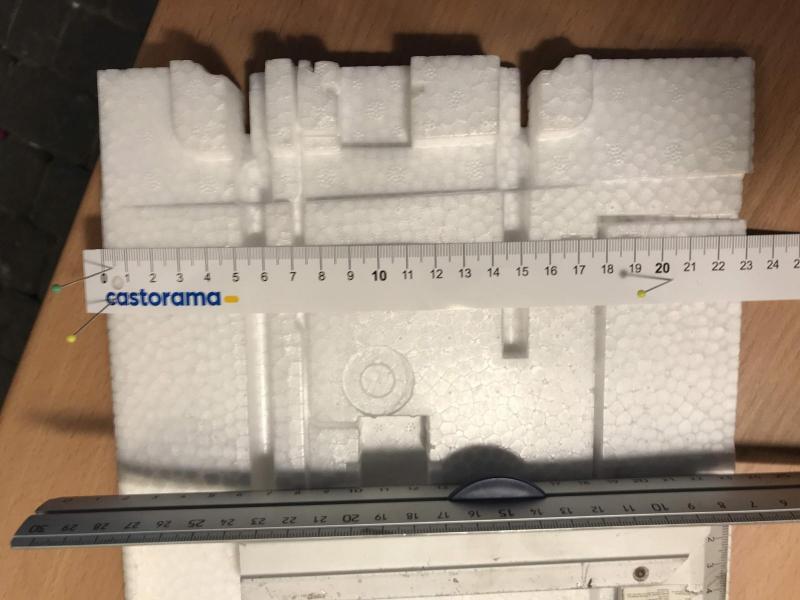

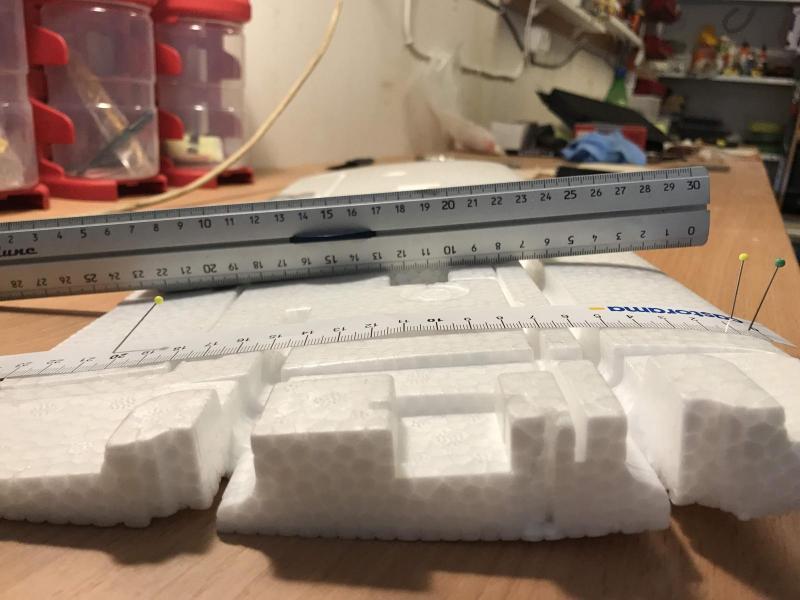

Władku czy masz na myśli miejsce w którym na ostaniej mojej fotce widać wytłoczenie końca lotki? Odnośnie Twojego celowania w profile masz 100% racji, w Fun Cub jest zastosowany dwuwypukły profil coś pomiędzy E-180 a E-205, ja żeby to jakoś pokazać koledze Jankowi celowo położyłem linijkę na spodniej stronie płata, natomiast miarka z castoramy miała w przybliżeniu określić cięciwę skrzydła



Janku kończ swojego górnopłata wstawiaj fotki z budowy - bardzo chętnie popatrzę i może znowu się czegoś nauczę?



Boguś jak sam się przekonałeś fotka miejsca połączenia płatów nie koniecznie pokaże zastosowany profil w całym płacie. Moje fotki były również robione na szybko, i chciałem tylko pokazać to co MPx w Fun Cub sobie wymyślił.



Jutro wstawię fotki ze zmontowanego skrzydła na których pokażę zastosowany wznios i miejsce montażu skrzydła do kadłuba.

















Share this post


Link to post
Share on other sites

Piotrze pełna zgoda z tą końcówką płata, bo chyba o to chodzi  w tym miejscu jest przetłoczenie, a ten grubszy fragment

po założeniu skrzydła jest jakby częścią kadłuba. Różnicy na końcu spływu będzie +- ok 4mm trzeba by zmierzyć.

Kiedyś składałem kumplowi ten model i tak sobie przypominam.

Pozwoliłem sobie skopiować Twoje zdjęcie.

Share this post


Link to post
Share on other sites





sbogdan1

Napisano dziś, 07:10

Piotrze pełna zgoda z tą końcówką płata, bo chyba o to chodzi  w tym miejscu jest przetłoczenie, a ten grubszy fragment

po założeniu skrzydła jest jakby częścią kadłuba. Różnicy na końcu spływu będzie +- ok 4mm trzeba by zmierzyć.

Kiedyś składałem kumplowi ten model i tak sobie przypominam.

Pozwoliłem sobie skopiować Twoje zdjęcie.

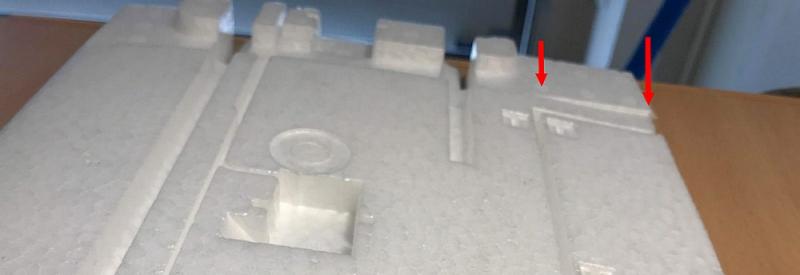

post-14986-0-17432000-1559711436_thumb.j

Bogdanie ta fotka jest dla ciebie:



Krawędz spływu przy kadłubie zbliżenie




Następne zdęcie - sposób montażu skrzydeł do kadłuba


Trzy kolejne to wznios skrzydła






Kolejne dwa to widok na profil od strony zaokrąglonej końcówki płata:









Jeszcze jedno odnośnie wzniosu:






I ostatnie zdjęcie:
























  • Upvote 1

Share this post


Link to post
Share on other sites

Piotr,

Dzięki za mnóstwo fotek, ale jakbyś mógł zmierzyć (przybliżoną choć) grubość profilu?

Z góry dzięki :)

Share this post


Link to post
Share on other sites

Prawdopodobnie wiem jaki to jest profil Epllera, potrzebuje  wymiar grubosci profilu , jak to zmierzyc , bardzo proste

potrzebma jest zwykla igla i suwmiarka . Najpierw mierzymy dokladnie dlugosc igly i zapisujemy wymiar , wbijamy igle w skrzydlo

dokladnie na wylot w odleglosci  84-85 mm od krawedzi natarcia , merzymy wysokosc wystajacej igly i odejmujemy od wymiaru

dlugosci igly, potrzebuje ten wymiar ,



Pozdrawiam Wladek

Share this post


Link to post
Share on other sites

Dla świętego spokoju - to co podaję odnośnie profilu Fun Cub firmy MPX to tylko celem edukacji, nic ponad to.

Ciąg dalszy informacji w pliku w  skali 1 do 1:



skan przekroju.pdf



fotki grubości profilu co jeden cm od krawędzi natarcia:

























Widok na cały przekrój:


Władku dla ciebie ten widoczek 83 mm od krawędzi natarcia:




Następnie pogląd na sprawcę zamieszania czyli przekrojony płat:


i widoczek na przetłoczenia górnej części płata


na zakończenie jako ciekawostka widoczek na statecznik poziomy



















  • Upvote 3

Share this post


Link to post
Share on other sites





sbogdan1

Piotr jesteś niesamowity... i jeszcze poświęciłeś skrzydło.

Szacun się należy.



Spoko, troszkę kleju uhu por i będzie jak nowe.

  • Upvote 1
