Montaż do drona RC Razer 210 GPS Naze32


Recommended Posts

Latam dronem  RC Razer 210 i chciałbym ułatwić sobie utrzymywanie wysokości oraz stabilizację. Zakupiłem  kontroler  GPS Mini do drona / Arduino- Ublox-7 NZ GPS Naze 32 i pojawił się mały problem. Po zamontowaniu GPS podłączyłem zasilanie ale nie wiem jak podłączyć kable sygnałowe. Gdy oglądam schemat podłączenia NAZY to do pinów sygnałowych jest już podłączone sterowanie i nie wiem co z tym fantem zrobić. Do sterowania używam FLYSKY FS-I6.

Sławek




Link to comment
Share on other sites

Masz 2 opcje:

1. zmienić odbiornik na taki który na wyjściu ma sygnał PPM/Sbus i podłącza się do kontrolera tylko 1 przewodem. Najprościej kupić odbiornik FS-iA6B

2. przemapować w CLI porty - tak aby UART który odpowiada za komunikację z GPS wypadał na innych pinach niż domyślne 4-5.



Opcja 1 wymaga wydatku pieniędzy.

Opcja 2 wymaga zgłębienia konfiguratora i CLI. Do tego WYDAJE MI SIĘ, że to da się zrobić (bo kiedyś robiłem podobne rzeczy - w sensie zmieniałem UARTY gdy jeden padł i musiałem korzystać z innego) - z tym że NAZE32 to stary kontroler i wiedza mogła się trochę ulotnić w internetach.

  • Upvote 1
Link to comment
Share on other sites

Dziękuję Przemku za tak szybka odpowiedź.



Opcja druga może być drogą przez mękę związku z tym wybiorę opcję 1. Zakupię odbiornik i spróbuje przemapować porty. Dam znać czy poszło bez problemów.

Link to comment
Share on other sites

   Przemku mam pytania.


Zainstalowałem na komputerze Cleanflight. Komputer widzi drona. Poruszenie drona powoduje jego ruch w programie. Chciałbym Cię prosić o pomoc jestem początkujący.

Ustawienia w konfiguratorze to pewno będzie następny krok. Moje pytanie jak podłączam nowy kontroler mam na myśli, które piny gdzie. Te dwa długie "wąsy" na kontrolerze to zasilanie ?No i czy  programie  Cleanflight zmienię ustawienia.





pozdrawiam

Sławek

Link to comment
Share on other sites

Przeczytaj w intrukcji do radia jak należy zbindowac odbiornik aby miał wyjście ppm lub sbus na skrajnej wtyczce (jest podpisana).

Jak juz zbudujesz nowy odbiornik to podłączasz go tak jak na pierwszym schemacie. Plus do plusa, minus do minusa a sygnał do pada nr 1. W konfuguratorze w zakładce ports lub configuration należy ustawić ze Twój odbiornik jest sbus/ppm a nie pwm. Ot co.

  • Upvote 1
Link to comment
Share on other sites

Cześć witam



Podłączyłem nowy odbiornik zbindowałem go z radiem. Podłączyłem GPS i z uśmiechem na ustach włączyłem program a tu skucha. Komputer nie widzi drona. Dron miga diodami ale program go nie widzi. Czy jest to następstwo wymiany FS-IA6 na FS-IA6B?



Sławek


Link to comment
Share on other sites

Jeżeli dobrze polutowales kable to nie powinno to mieć żadnego wpływu. Odlutuj GPS i zobacz jeszcze raz. Jest taka prosta zasada: jedna zmiana na raz. Inaczej nie będziesz wiedział co nie działa.

Link to comment
Share on other sites

Jeżeli chcemy uzyskać sygnał PPM na wyjściu odbiornika to musimy to ustawić w nadajniku.



Możliwe, ale tutaj komputer przestał komunikować się w kontrolerem drona po kablu USB. Dlatego pytam co jedno ma wspólnego z drugim?

  • Upvote 1
Link to comment
Share on other sites

Witam panowie



Komputer łączy mi się z dronem. Diody na GPS, oraz odbiorniku i na płytce się świecą.



Po podłączeniu odbiornika użyłem radia i przycisku Bind Range Test. Pojawił się komunikat OK. Robię to pierwszy raz stąd też moje pytania mogą być trywialne stąd proszę o wyrozumiałość:)



Czy teraz powinienem w moim radiu przestawić PPM output off na on?

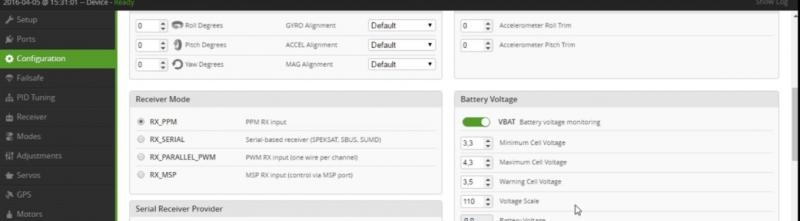

I gdzie w programie zmieniamy ustawienia? Załączam zrzuty z zakładki Configuration oraz Ports.



Sławek






Link to comment
Share on other sites

Witam



Włączyłem w nadajniku PPM oraz znalazłem film na ustawiłem w programie GPS. Po zapisaniu danych symbol GPS zaświecił się na zielono, czyli oznacza to że się udało?



Sławek


Link to comment
Share on other sites
