Czas na pierwszą relację - B25 FT style po mojemu

Recommended Posts

Cześć.

Jakiś czas temu już zastanawiałem się czy zaczynać relację jakąkolwiek na forum, bo w sumie siedzę tylko w budowaniu z podkładów, a modele od flitetestu sporo osób zna więc nie byłoby to nic nowego. Ale zgłosiłem się do konkursu więc skoro się zobowiązałem to czas ruszyć z budową.

Słowem wstępu o modelu. Plany stworzone przez jednego z użytkowników forum flitetest, plany stworzone jako "mighty mini" czyli 812mm rozpiętości powiększone zostały 2x czyli mamy model już dość słusznych rozmiarów jak na piankolota.

Rozpocząłem już przygotowania do zbudowania B25 mam wycięte prawie wszystkie elementy z podkładów, a część już oklejoną papierem. Dzisiaj jeszcze zakupię wzmocnienia na dźwigary i brakujące podkłady 3mm. Na chwilę obecną złożyłem na sucho ster wysokości, a reszta czeka na brakujące materiały.

edycja:

Chcę aby ten model posiadał podwozie, ponieważ w żadnym z modeli nie miałem podwozia, prócz cessny na której się uczyłem oraz spalinowego trenerka którym latałem dotychczas kilka razy tylko. Oraz planuję zrobić funkcjonujący ster kierunku co nie będzie łatwe, ponieważ cały mechanizm ma być jak najbardziej ukryty a do dyspozycji mam 5mm grubości steru wysokości. Ogólnie model ma być przyjemnym modelem do polatania.

123749042_1250786221950810_8670752499042806670_n.jpg?_nc_cat=108&ccb=2&_nc_sid=ae9488&_nc_ohc=CwrmcIeA2iYAX_6Bu_r&_nc_ht=scontent-ams4-1.xx&oh=eae77da53bb9ffa6e215b9b2404a4061&oe=5FD1511A123870262_380018313149217_5372685015247856668_n.jpg?_nc_cat=106&ccb=2&_nc_sid=ae9488&_nc_ohc=6h7gYu1NFVAAX9kO72E&_nc_ht=scontent-amt2-1.xx&tp=7&oh=84570ff88f0727bf879a24648807d4b8&oe=5FD0CA24

  • Upvote 4

Share this post


Link to post
Share on other sites

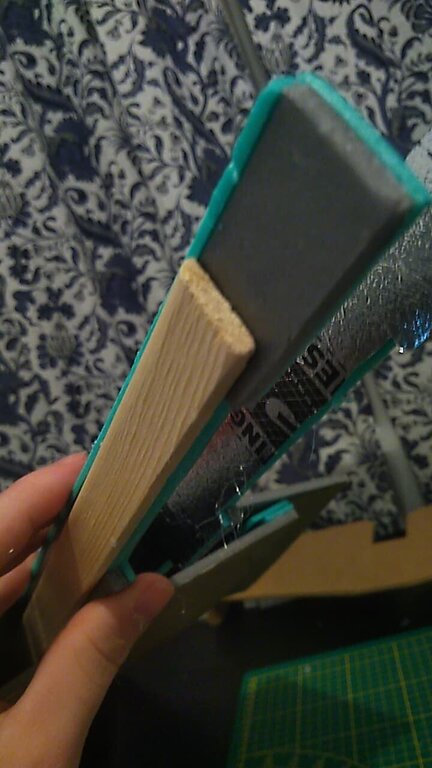

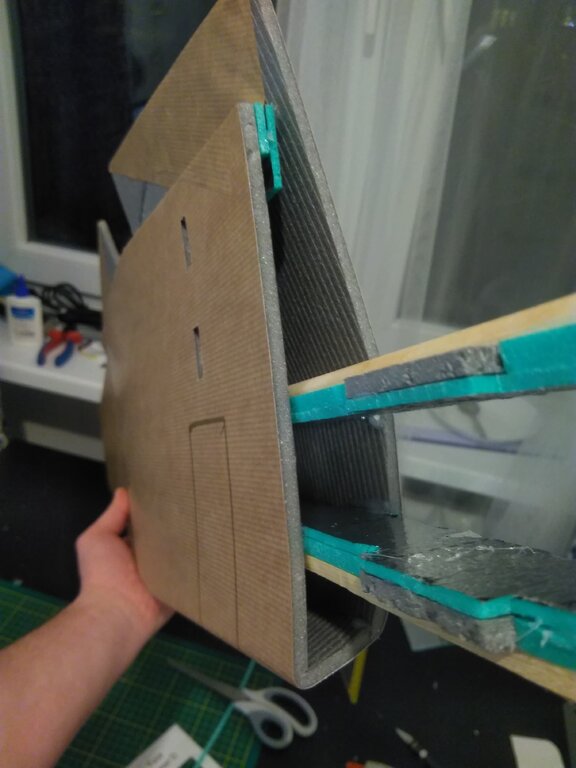

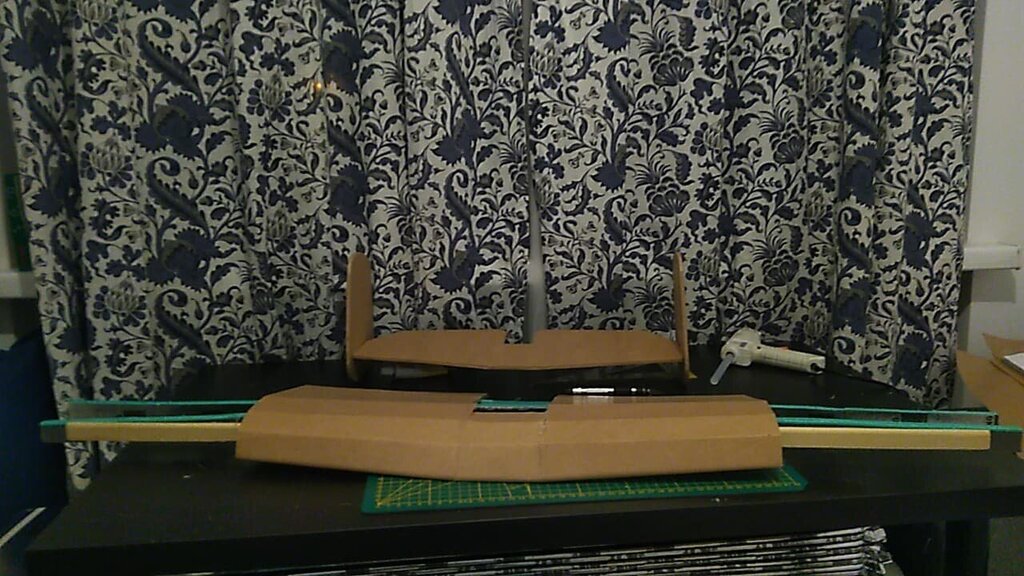

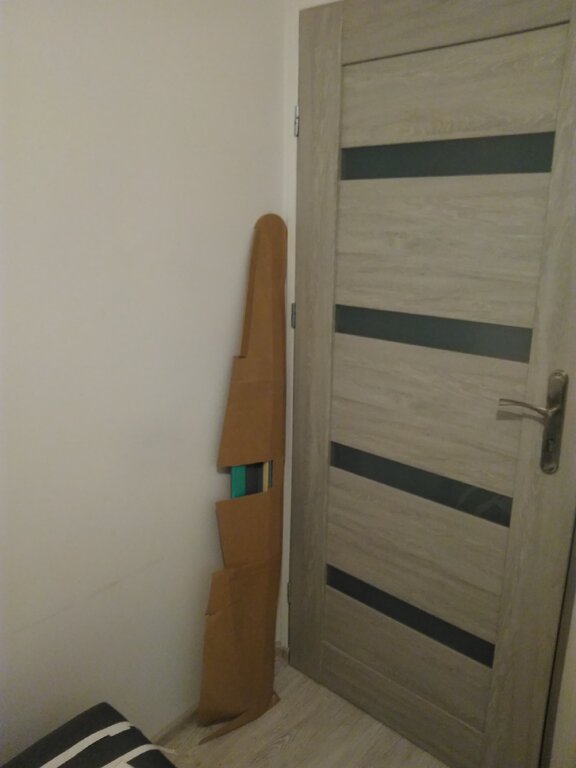

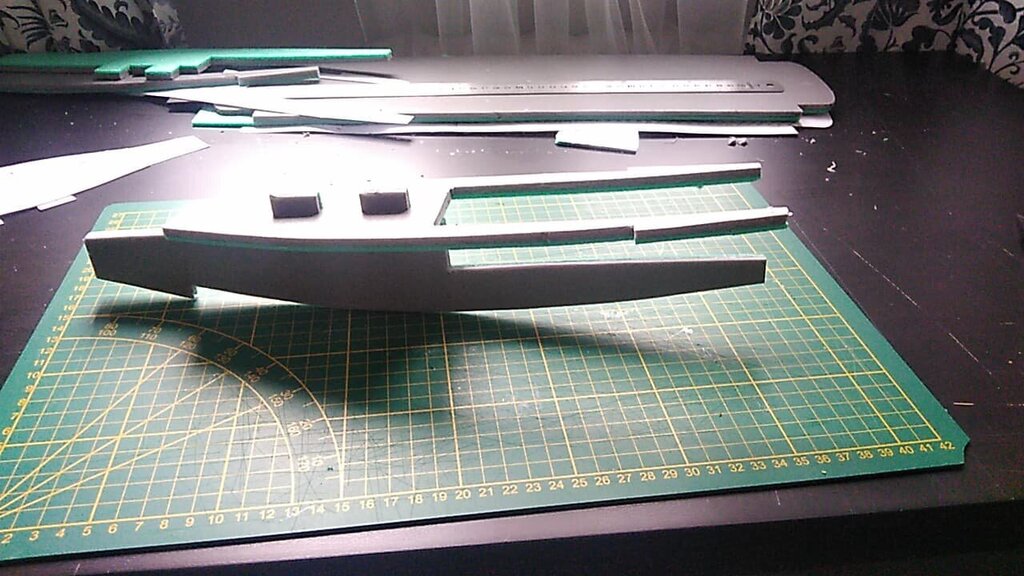

A więc tak budowa posuwa się powoli do przodu na tą chwilę poza stabilizatorami pionowymi i sterem wysokości  mam przygotowane: środek kadłuba, skrzydło i szkielety gondoli.123963621_1248019402224299_8061849418430452597_n.thumb.jpg.d2f1d3c00b465780013f84123b37ced3.jpg124045716_749065092404526_3014468827894841281_n.thumb.jpg.86aeb155bec119f21a06ecaa485e37ec.jpg125020749_368370067734518_2777463440656853900_n.thumb.jpg.389c313ddea2c7b66d20ceea5adab3c5.jpg125017219_812527062646857_693555463366176187_n.thumb.jpg.39d4f12306e3311700446ddcaad671c2.jpg124765699_1070335830063788_6365850408132161773_n.thumb.jpg.3e8c6e1fec5d7157a7237f6c13dbccdc.jpg125040263_410547456637108_691998307219255045_n.thumb.jpg.f63b68c034cdd3850bf429237a381f7f.jpg





Planuję dorobić w nim klapy i podwozie, lecz nie wiem jaką średnicę drutu wybrać. No i powoli zbliża się czas na zakup serw, dotychczas we wszystkich moich modelach piankowych korzystałem z Tower Pro carbonowych ale wiadomo jak to z ich jakością, więc prosiłbym o rady/propozycje w doborze serw na zasadzie polecanych, sprawdzonych już serw w miarę rozsądnej jak na budżet studenta cenie. Wszelkie uwagi i konstruktywna krytyka mile widziane.

  • Upvote 1

Share this post


Link to post
Share on other sites

Ostatnio u mnie 4 szt MG90s poleciało do śmieci .Przestały sie centrować i bzyczały jak głupie.Jakość tych serw jest mizerna.

Share this post


Link to post
Share on other sites

Kurczę to ciekawe bo u mnie od kilku lat sprawują się bez zarzutu

Ale dawno ich nie kupowałem bo nie miałem takiej potrzeby może faktycznie się jakość obniżyła

Share this post


Link to post
Share on other sites

No ja miałem teraźniejsze.Luzy na zębatkach a co gorsze potencjometrze.

Share this post


Link to post
Share on other sites

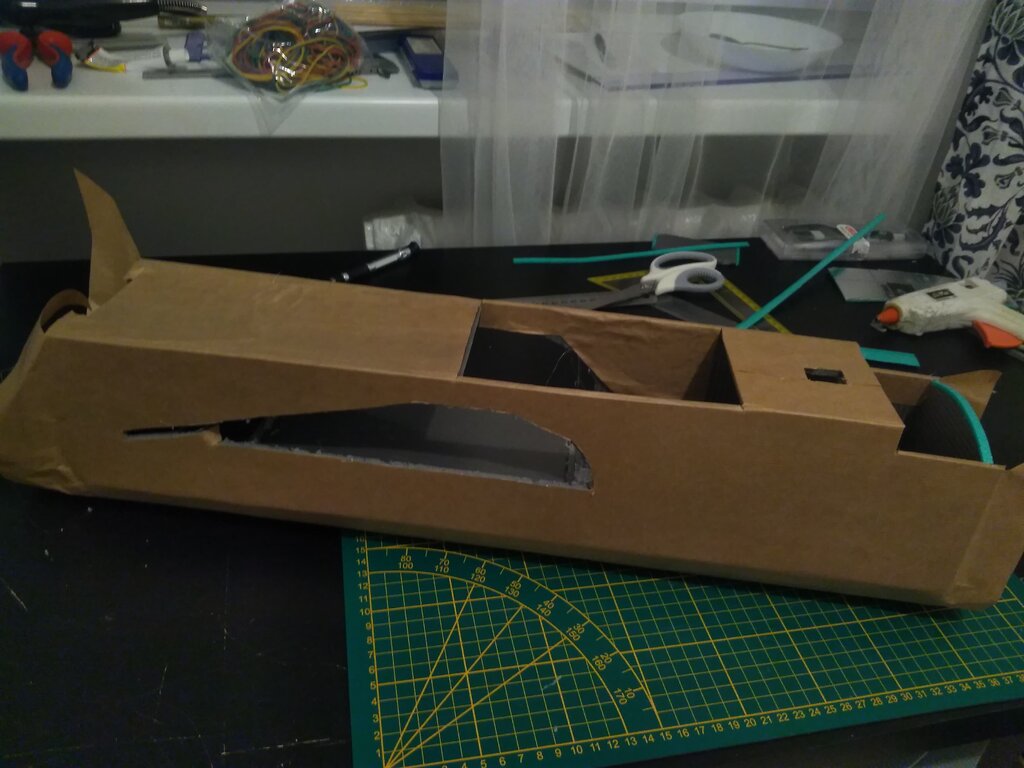

Narazie mało się dzieje, niedługo będę wracał do domu ze stancji do tego teraz duży nakład czasu musiałem poświęcić na studia, więc to trochę wstrzymuje budowę. Od ostatniego posta jedyne co to zrobiłem dwie pary gondoli, pierwsza para nie wyszła, nie podobała mi się więc poszła w śmieci, druga wyszła już zadowalająco, oraz skleiłem kawałki kadłuba ze sobą. Nie do końca podoba mi się to w jaki sposób wyszedł kadłub dokładniej chodzi mi o promienie na dole kadłuba które w środkowej sekcji, tej zrobionej jako pierwsza są mniejsze od tych z części ogonowej i od fragmentu nosa, postaram się jakoś wyprowadzić te promienie by mniej kłuło mnie to w oczy. Za tydzień będę w domu więc wtedy jak będę miał chwilę czasu wolnego to będę mógł ruszyć dalej. W międzyczasie przyszły też serwa te które polecałeś z tą różnicą, że zamówione z abc-rc kiedyś kupiłem tam te serwo standard co podałeś i nie miałem do niego zarzutów gdy kupiłem następne na allegro to pożałowałem oszczędzania tych kilku złotych na serwie. Przyszedł też czas na przemyślenia napędu steru kierunku, początkowo myślałem by zostawić je nieruchome, ale jednak też będą zmechanizowane. Problemem jest ukrycie mechanizmu w taki sposób by jedno serwo napędzało oba kierunki a mechanizm zmieścił się w SW którego grubość to jedynie 5mm. Już mam pewien sposób na rozwiązanie tego napędu, później wrzucę rysunki jak planuję to zrobić.



EDIT:

Dorzucam rendery mniej więcej na szybko rozrysowane jak bym to widział żeby to działało (chciałem spróbować zrobić animację ale coś mi nie wychodziło, dopiero uczę się fusiona360 na własną rękę). Serwo z dwustronnym orczykiem popycha orczyki które najprawdopodobniej będą zalutowane na pręcie który schowa się w sterze wysokości, z drugiej strony pręta kolejny orczyk tym razem skierowany do góry a w nim zamontowany byłby popychacz działający już bezpośrednio na stery.

naped_kierunkow_b25_2020-Nov-25_11-24-16AM-000_CustomizedView34869469977.pngnaped_kierunkow_b25_2020-Nov-25_11-25-48AM-000_CustomizedView7692970130.png

  • Upvote 1

Share this post


Link to post
Share on other sites

Serwo w tym układzie będzie popychać popychacze do sk z żadnym wpływem na ich ruch, tak jak narysowałeś to mógłbyś zrobić na lotki, ja mam tak w funmanie i jest spoko.

Tu powinieneś mieć ruch posuwisty a nie obrotowy



Share this post


Link to post
Share on other sites

Właśnie nie tutaj ruch obrotowy ma być zamieniony spowrotem na ruch posuwisty do zielonej dźwigni przyjdzie popychacz idący do orczyka w sterze kierunku. Wiem, że można to rozwiązać np. na dźwigniach kątowych ale w grubości 5mm na stateczniku poziomym ciężko będzie taki mechanizm ukryćimage.png.b297946c8611155376f7bb2b7e68debd.png

Share this post


Link to post
Share on other sites

Przy tym co narysowałeś to przy tej osi obrotu będziesz naciskać na orczyk albo go ciągnąć i nie uzyskasz ruchu sk

albo czegos nie rozumiem i chciałbym zebys wytłumaczył

Share this post


Link to post
Share on other sites

W niektórych modelach z FT np: w edgu masz serwo w ogonie i jest ono włożone bokiem w kadłub z dźwignią skierowaną do góry/do dołu i taki sam ruch ma wykonywać ta zielona dźwignia, ten czerwony pręt będzie obracał się w zewnętrznej części bowdena lub jego kawałkach wklejonych do statecznika poziomego

  • Upvote 1

Share this post


Link to post
Share on other sites

Cześć,



dopisz proszę w pierwszym poście założenia dot. budowy modelu.

Cyt. regulamin ..."wymagana jest regularna relacja z budowy na forum zakończona zbudowanym modelem spełniającym założone funkcje, "...

Czyli napisz, co chcesz osiągnąć; tylko coś niezbyt wygórowanego abyś mógł zrealizować te założenia.



Pozdrawiam

Piotr

Share this post


Link to post
Share on other sites

Siemanko Kolego, działasz coś ? Bo strasznie ciekawy jestem co tam w projekcie ;)

Share this post


Link to post
Share on other sites

Cześć wszystkim,

przepraszam za tak długą nieobecność ale od grudnia jakoś tak się złożyło, że jedyna rzecz jaka hamowała mnie przy dalszych pracach było planowane podwozie, początkowo nie miałem i nie mogłem dostać materiału ale udało mi się później dostać od znajomego jego stare podwozie od spalinowego pipera którego już nie potrzebował więc mogłem dogiąć podwozie póki byłem w domu rodzinnym niestety po powrocie okazało się, że wygiąłem oba podwozia tak samo i jedno z nich nie pasuje w skrzydło i sklejkę do której będzie mocowane, niestety akurat podwozie doginałem na szybko i nie zwróciłem na to uwagi co się na mnie zemściło i musiałem czekać dopiero teraz tydzień temu ponownie byłem w domu i mogłem dogiąć z pozostałego pręta podwozie w prawidłową stronę, bo tu w lublinie nie mam żadnego imadła w którym mógłbym je wygiąć, w międzyczasie chciałem zrobić mechanizm do napędu kierunków ale okazało się, że pręty które mam z których miał być zrobiony mechanizm są nierdzewne i nie da się ich polutować z blaszkami które miały być orczykami, w dodatku spaliła mi się grzałka w lutownicy i musiałem trochę poczekać z zakupem nowej. W tym tygodniu udało mi się wrócić do modelu rozwiązać problem z napędęm steru wysokości ponieważ tam na początku także popełniłem błąd ale już funkcjonuje tak jak powinien, dodatkowo w międzyczasie zakupiłem małe imadełko stołowe dzięki któremu mogę już gwintować pręty fi 2mm na gwint M2 pod snapy oraz przy zamawianiu grzałki zakupiłem płytkę laminatową i dzisiaj wymyśliłem aby zamiast lutować do mechanizmu napędzającego kierunki jakieś ramiona to ten pręt nagwintuję pod gwint M2 i skorzystam z płytki laminatowej jako ramion dodatkowo dolutowując ją jednostronnie do nakrętki, ale zrobić to będę mógł dopiero w przyszłym tygodniu bo ponownie z czasem zaczyna być u mnie różnie, więc zdjęcia które udało mi się zrobić jak mi się przypomniało wstawię w przyszłym tygodniu po zrobieniu napędów kierunków i drugiej lotki.

W międzyczasie zważyłem model i na obecną chwilę waży 1270g silniki mają ciąg teorytycznie 860g każdy więc na spokojnie ciągiem się nie przejmuję bo to nie myśliwiec czy akrobat żeby ciągu miał 1:1 jedynie martwię się trochę wyważeniem jeszcze dokładnie nie sprawdzałem go ale w modelu brakują jeszcze takie rzeczy jak:

- szkielet i pokrycie nosa

- pokrycie góry kadłuba i góry ogona

- Bec'a ponieważ te wbudowane w ESC na sucho bez podłączenia popychaczy do serw i równoczesnym ruszaniu wszystkimi serwami nie dawały rady, spadało napięcie w granicy nawet 4,1/3,8V czasami mi się udało zobaczyć

- mechanizacji kierunków

- malowania

- pakietów

raczej większość wagi jest brakująca głównie przed środkiem ciężkości bo pokrycie góry ogona planuje wykonać poprzez kilka formatek i naklejenie papieru technicznego tak samo prawdopodobnie pokryję górę kadłuba.

Martwi mnie jedynie, że prawdopodobnie będę musiał albo wozić dodatkowy pakiet w nosie dla doważenia modelu bądź zakupić nowy pakiet na który obecnie nie mogę sobie pozwolić.

Tak więc do przyszłego tygodnia, miło mi wrócić do modeli i jeszcze raz przepraszam wszystkich którzy czekali na dalszą kontynuację relacji.

Pozdrawiam, Kuba.

Zapomniałem dodać, że prawdopodobnie na jeden dzień na zlot modeli piankowych do Rogóźna przyjadę nie wiem jedynie na który i czy na pewno, ale jeśli przyjadę to prawdopodobnie tam obędzie się oblot tego B25 ponieważ wcześniej nie będę miał raczej gdzie, bo nie wiem gdzie poza aeroklubem w Lublinie można polatać.

Wysłane z mojego S60 przy użyciu Tapatalka

Share this post


Link to post
Share on other sites

Witam ponownie zabrałem się za dalszą budowę modelu i na obecna chwilę postępy wyglądają tak:

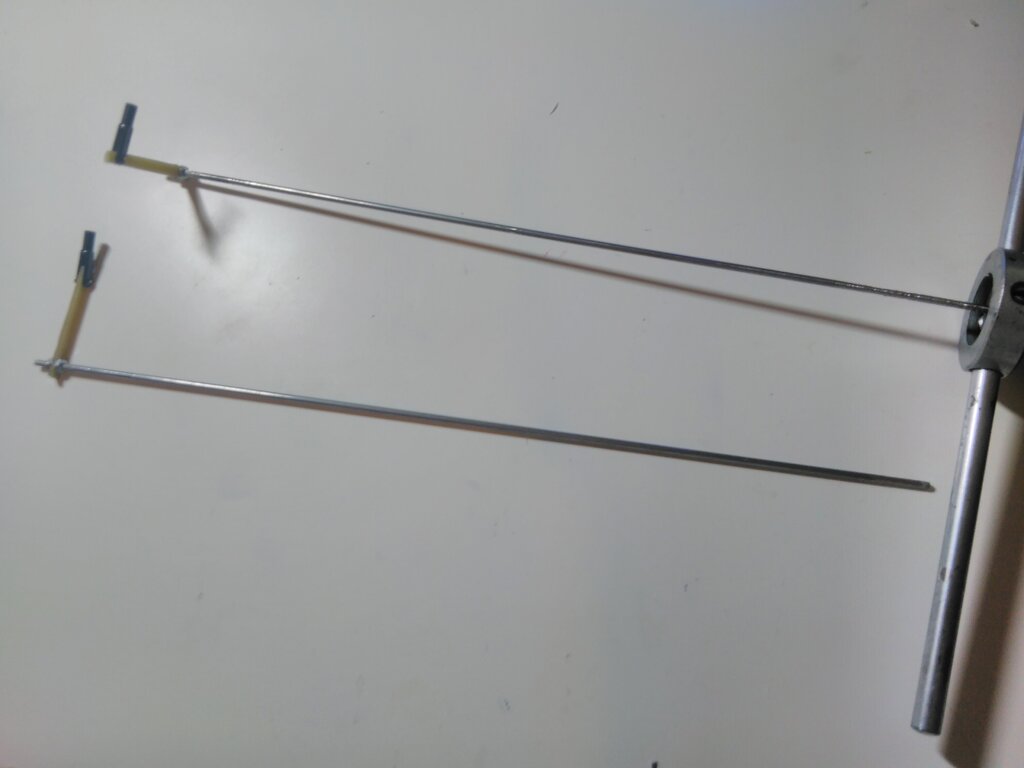

-od soboty utknąłem z gwintowaniem prętów do napędów kierunków. Imadełko stołowe jednak nie daje rady utrzymać pręta podczas gwintowania, pręt zaczął mi się obracać w szczękach i nic na to nie moge poradzić, więc obecnie próbuje po znajomych dopytać czy ktoś wpuści mnie na jakieś większe imadło o ile ktokolwiek posiada. Więc zostałem z dwoma gotowymi gwintami oraz jednym z którego nie moge zdjąć narzynki nawet, do skończenia tych napędów brakuje mi dorobienia dosłownie 3 gwintów.

-zacząłem wycinać na nowo elementy z papieru i te które wcześniej były wycięte z podkładów, lecz z czasem leżąc na dnie kartona się pouszkadzały i dzisiaj zamierzam je powklejać na miejsca oraz zacząć przygotowywać pod malowanie, niestety ogon będę mógł dopiero zamknąć jak zrobię kierunki żeby mieć do nich dostęp.

-poskładałem nos o którym jakoś wcześniej zapomniałem

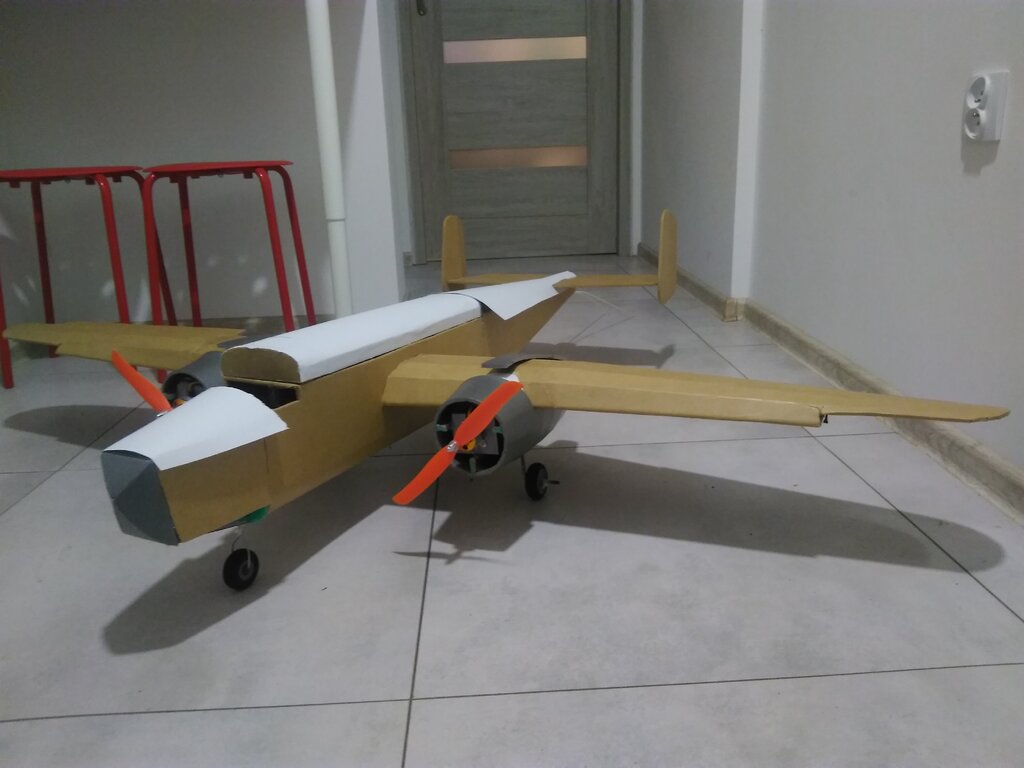

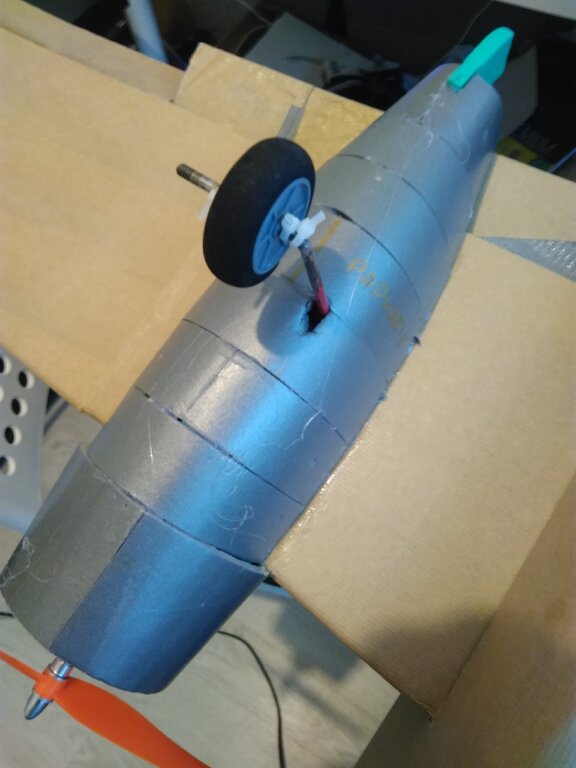

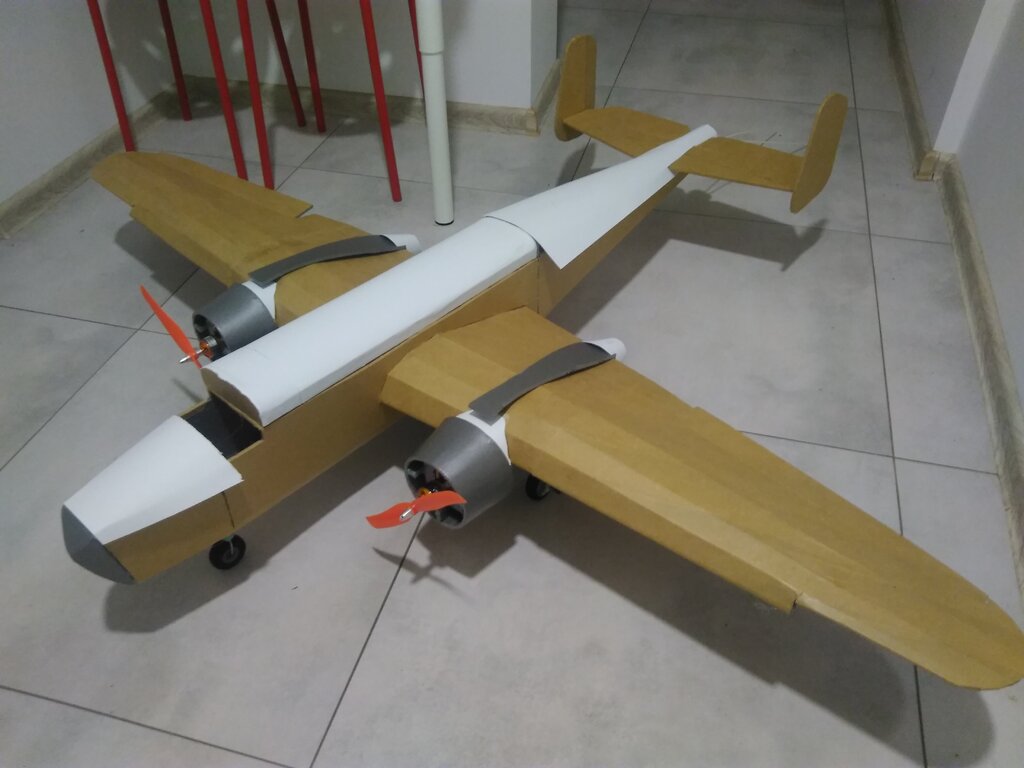

Na obecną chwilę wygląda to tak: (elementy papierowe położone tylko żeby orientacyjnie zobaczyć jak to będzie się kształtowało)IMG_20210517_190923.thumb.jpg.4d4cd8a5112aabb9afb4013b6d273ed0.jpgIMG_20210525_200018.thumb.jpg.174d2c872a9e0de8e6de6e6968efa398.jpgIMG_20210525_194945.thumb.jpg.890e7ff4e18bb4ce9403a2ff5e9895c3.jpgIMG_20210525_194957.thumb.jpg.0b31105e9fc1219bb16c6944b6f53d5f.jpg



  • Upvote 2

Share this post


Link to post
Share on other sites

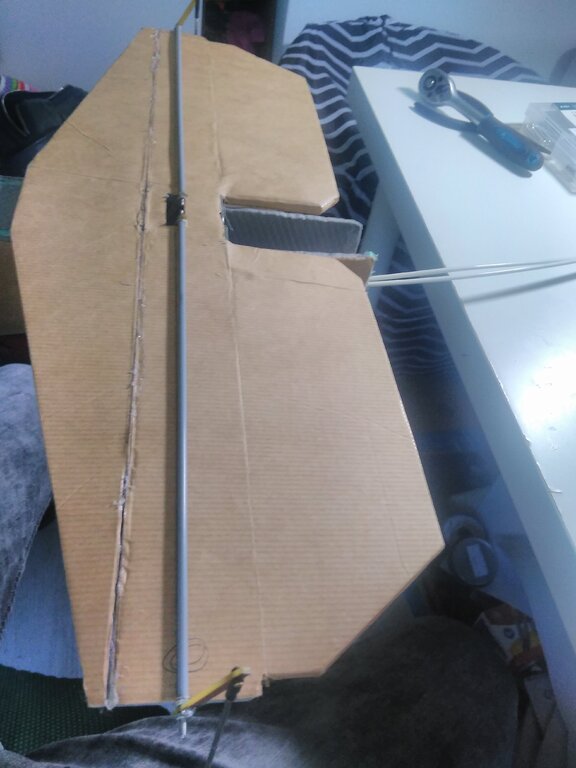

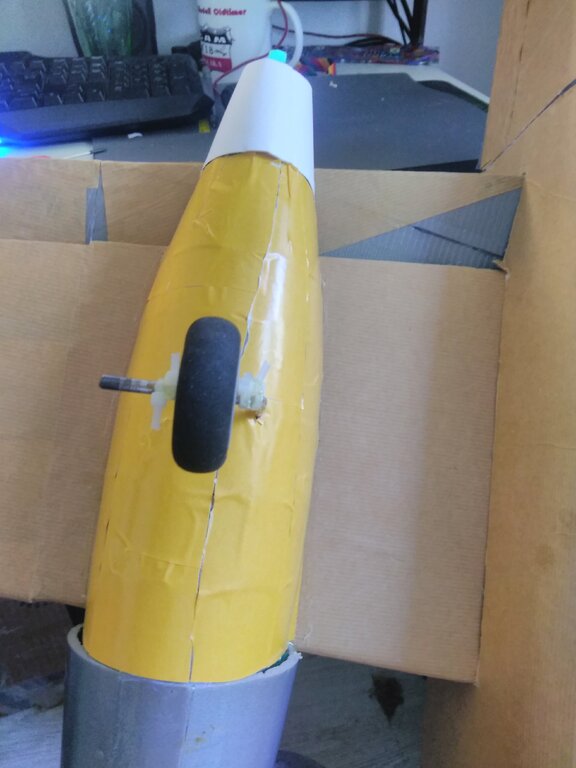

Do dzisiaj udało mi się doprowadzić w miarę mechanizm kierunków do działania, lecz nie podoba mi się nadal to jak działa więc czeka mnie zamówienie pręta fi 2 żeby przegwintować końcówki i zastąpić nim bowdeny, niestety na tych kierunkach zeszło mi więcej czasu niż myślałem więc jestem trochę do tyłu względem tego co planowałem.  Za to mam już prawie skończone oklejanie gondoli przez co zbliżam się do możliwości pomalowania go. Jeszcze udało mi się dzisiaj wyjść po raz pierwszy przewietrzyć B25. Brak sterowanego przedniego kółka poskutkował zerową skrętnością na ziemi na krótkich odcinkach więc zrezygnowałem z lotek na osobnych kanałach znalazłem jakiś kabel Y spiąłem razem lotki i wszystkie 3 dostępne mixy we flysky'u poświęciłem na domiksowanie kierunków z silnikami, poniżej zamieszczam zdjęcia, a gdy skończy się przetwarzać film (działanie mechanizmu kierunków oraz pierwszy spacerek hah) na youtube to dodam później link.

https://youtu.be/H2VvHoaKFLo )

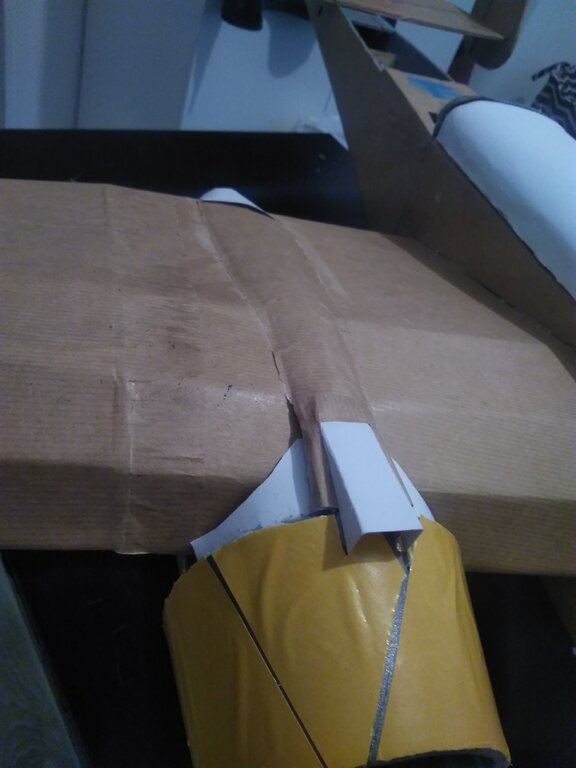

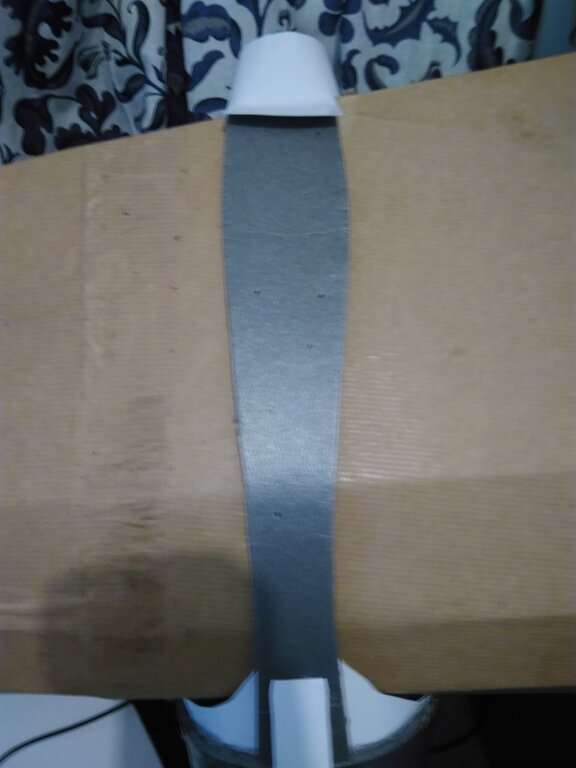

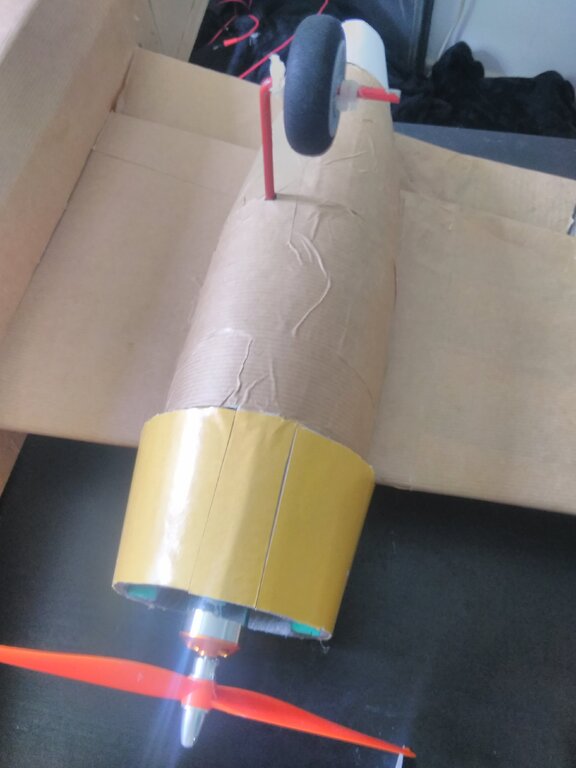

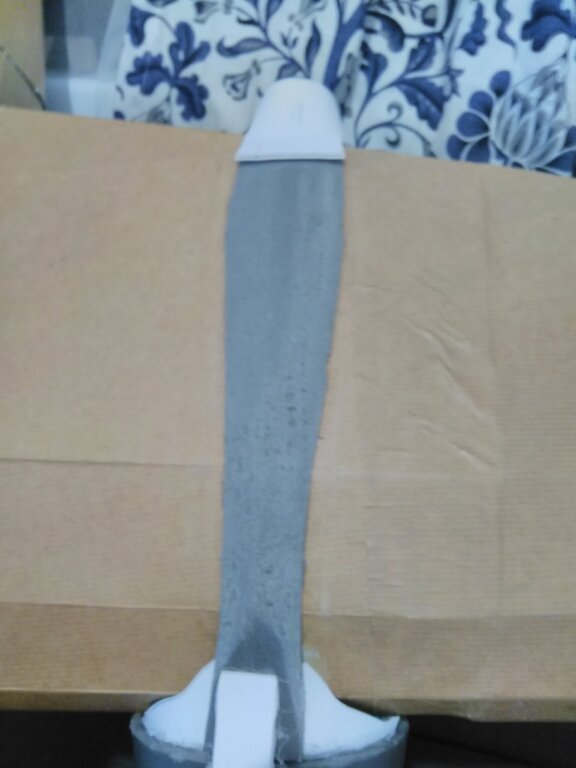

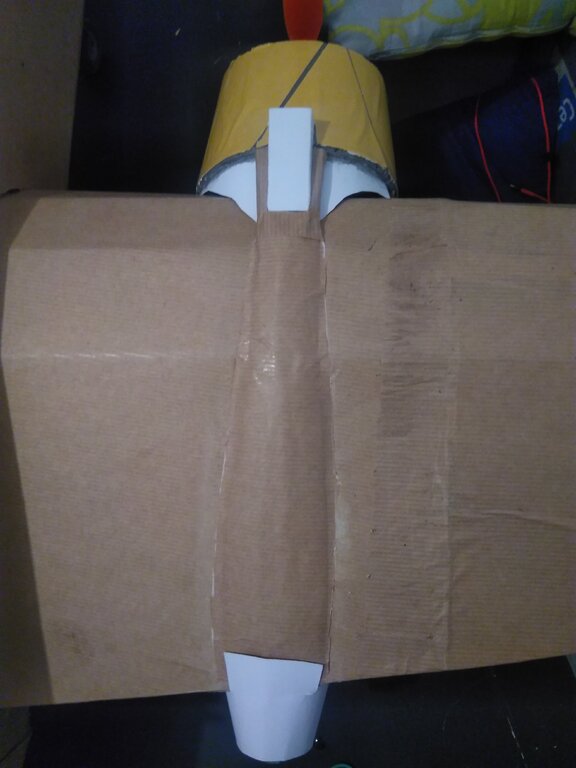

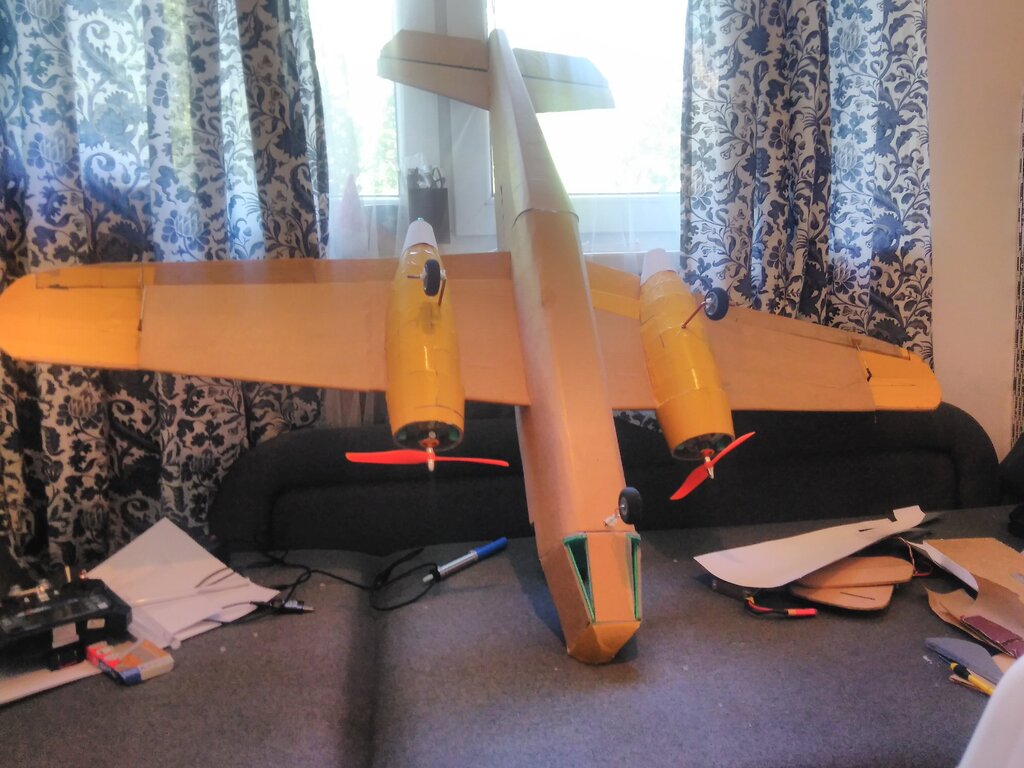

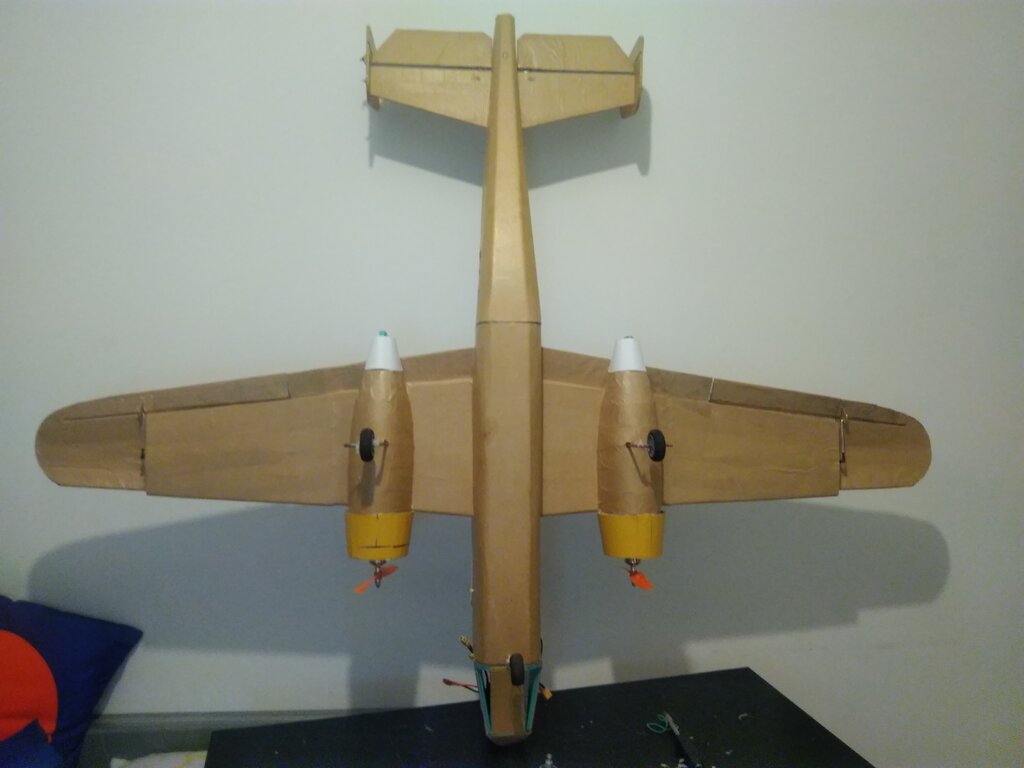

IMG_20210525_215635.thumb.jpg.604457a18ed00ef4896870ac7ea53ce0.jpgIMG_20210525_215625.thumb.jpg.b31d930d74e5e607c74145850462ec3d.jpgIMG_20210528_204326.thumb.jpg.be61138eeee0420ded54d02226c2e9d0.jpgIMG_20210528_204344.thumb.jpg.7d879ad81ab82475523e05de34d06a19.jpgIMG_20210527_094315.thumb.jpg.94d0c39b6dc9d398b09a8e90fef6b152.jpgIMG_20210517_190923.thumb.jpg.a726e89162a3c51753c56da5e7e89286.jpgIMG_20210526_085401.thumb.jpg.f46fbc568c8f46d10aa1cba61ce8d42b.jpgIMG_20210526_111249.thumb.jpg.e6658aa9fda48d57133fceb97431503d.jpgIMG_20210526_151540.thumb.jpg.75210debb330381f6a13b3e0103a1efd.jpgIMG_20210528_204819.thumb.jpg.753b8c77dbf0838126b8d66758ce8058.jpg

Share this post


Link to post
Share on other sites
15 godzin temu, horeszko14 napisał:

zamówienie pręta fi 2

a nie pomyślałeś o szprychach rowerowych ???:)

Share this post


Link to post
Share on other sites
