Czy jest ktoś w stanie rozgryźć światła na maszcie tego holownika . Model w trakcie budowy.



Share this post


Link to post
Share on other sites

Nie widzę żadnych świateł może przybliżysz temat ?

Share this post


Link to post
Share on other sites

Świateł nie ma bo jest dzień. Konkretnie na tym holowniku na maszcie jest dużo lamp a do sygnalizacji wzrokowej wystarczą dwie. Światło topowe widoczne dookoła i światło masztowe białe z sektorem świecenia 225 stopni. Film od 1:00 minuty.

Share this post


Link to post
Share on other sites

Z tego co widzę to jest 9 świateł. Więc jest to ilość normalna.

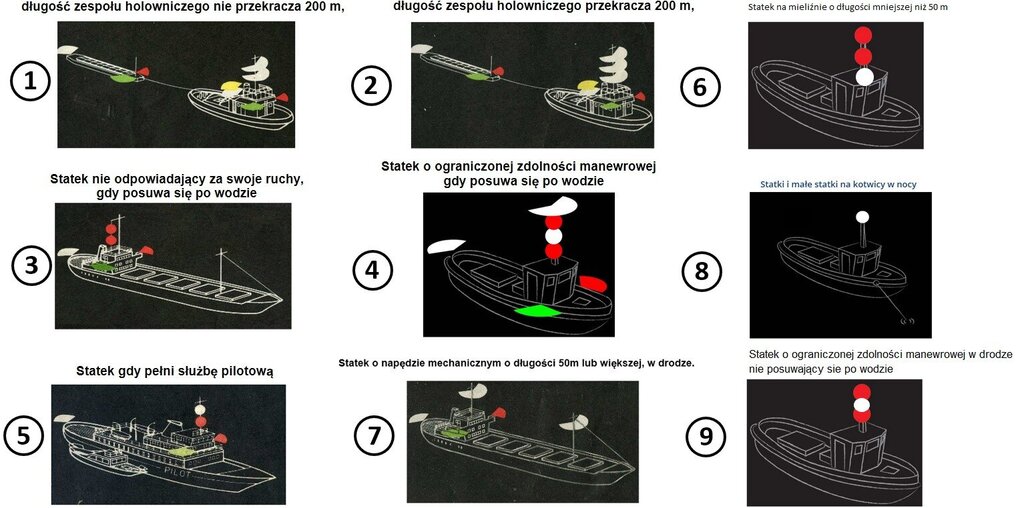

Generalnie powinny być:

1. Topowe białe 360°

2. Holowania górne białe 225°

3. Awaryjne czerwone górne 360 °

4. Kotwiczne białe 360°

5. Awaryjne czerwone dolne 360°

6. Holowanie środkowe białe 225°

7. Holowanie dolne białe 225°

8. Holowania rufowe żółte 135°

9. Pozycyjne rufowe białe 135°



Pozycyjne burtowe czerwone (lewe) i zielone (prawe) 112,5°






Share this post


Link to post
Share on other sites

Tu jest problem z LED smd i da sie zrobc ale przewody

Share this post


Link to post
Share on other sites

Dzięki Jadar.  Przeglądałem zdjęcia i wygląda na to, że z tyłu konstrukcji masztowej jest u góry żółte, na dole białe. Na wysięgnikach w bok od góry czerwone, białe, czerwone. W środkowym pionie od góry czerwone, białe , białe, białe. No i topowe na samej górze białe.

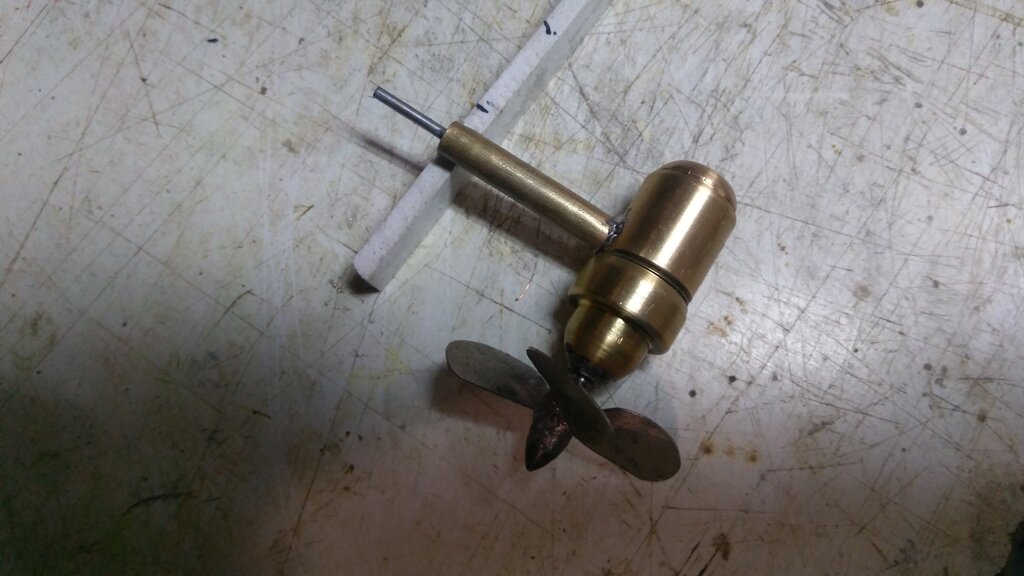

Model będzie mały, ponad 600mm  w dalszym stopniu odwzorowania. Plan holownika malutki. Doświadczalny napędu azymutalnego (Z-drive). Mam zrobiony jeden napęd i zamiast dwóch będzie jeden. Do opracowania górna część napędu oraz połączenie z silnikiem i sterowanie serwem. Aby poznać szczegóły posługuję się zdjęciami i filmami.

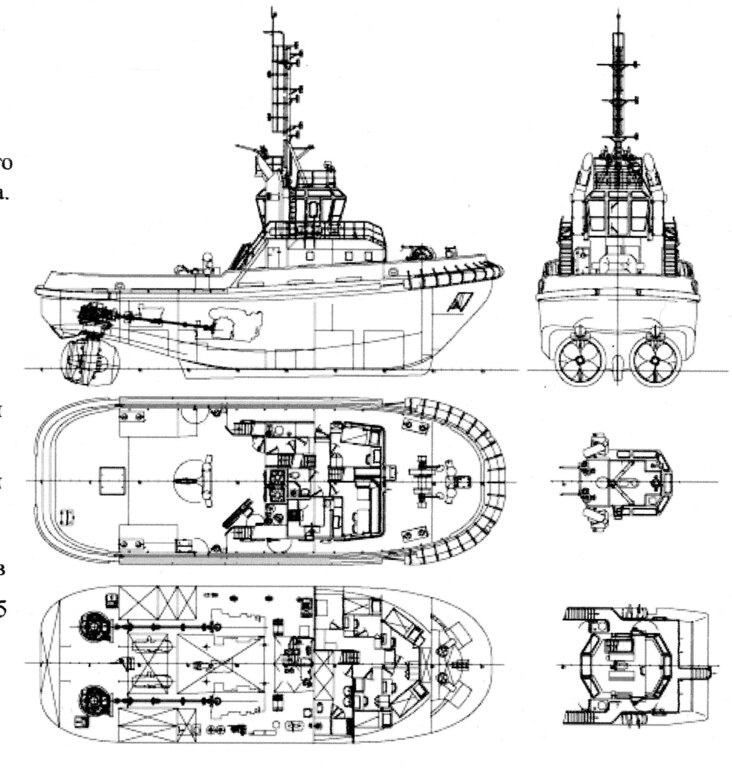

Plan i zdjęcia są tu:


  • Upvote 1

Share this post


Link to post
Share on other sites

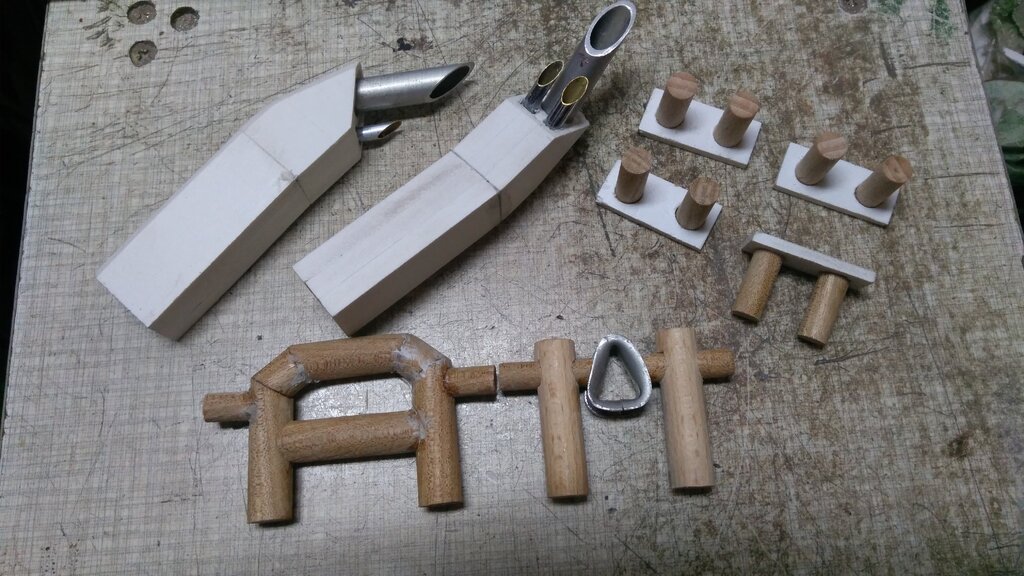

Co drugi dzień, dwie, trzy godzinki coś robię i do tej pory to co na zdjęciach i trochę drobiazgów.








Ze sterówką był problem jak ją wykonać i z wykonaniem. Jest daleka od ideału. Zamiast szyb naklejona będzie czarna folia.

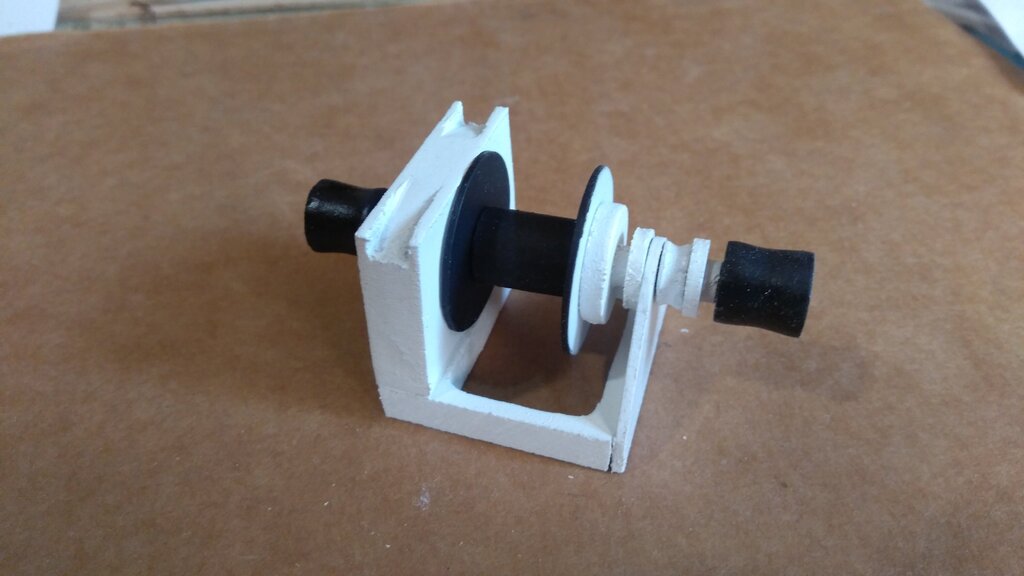

Winda kotwiczna z wyciągarką. Według zdjęcia oryginału kilka elementów brakuje.

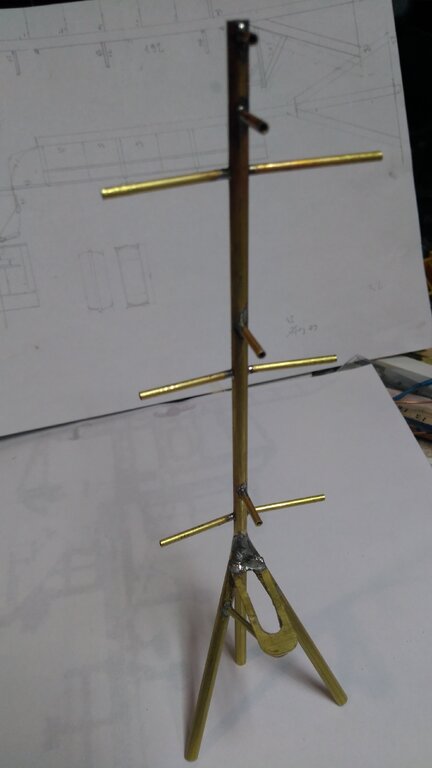

Początek masztu zrobiony.




Z założenia to nie będzie super model. Główna sprawa to napęd. Jak będzie się sprawował i sterowanie. Jest problem z obracaniem kierunkowym napędu o więcej niż 360 stopni i znać położenie.

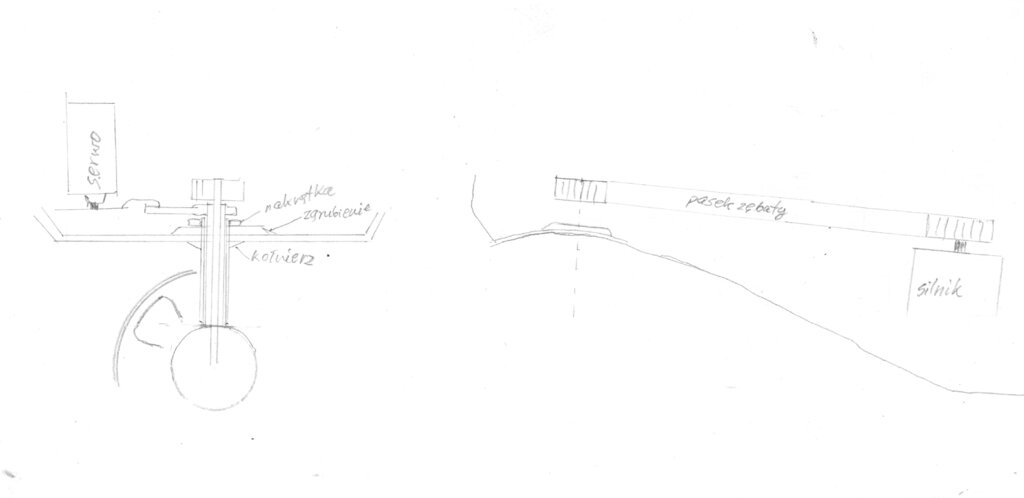

Wstępnie wygląda tak:






Share this post


Link to post
Share on other sites

Wyszedł taki ładny napęd - czemu nie chcesz zrobić dwóch?

Zobacz tu jak to jest sprytnie rozwiązane:





Share this post


Link to post
Share on other sites

W tym miejscu mam tylko 55 mm na wysokość. Trudno tam zmieścić silnik.

Share this post


Link to post
Share on other sites

Wydawnictwo PRO MODEL ma w swojej ofercie wycinankę w skali 1;100  modelu holownika VIRTUS proj. B 848. Wiec po co się męczyć i próbować budować coś co będzie zbudowane wg. przypuszczeń . To co nazwałeś sterówką to wyrzuć w śmieci i zrób jeszcze raz , z cieńszego materiału. Nie wiem jaki sens ma budowanie modelu napędzanego pędnikami schottla , jak ma być tylko jeden...powinny być dwa .

  • Upvote 1

Share this post


Link to post
Share on other sites

Jakby kolega potrzebował i nie posiadał planów tego projektu to proszę na priv - mam trochę materiałów stoczniowych i bardzo dużo zdjęć tego projektu.

Share this post


Link to post
Share on other sites

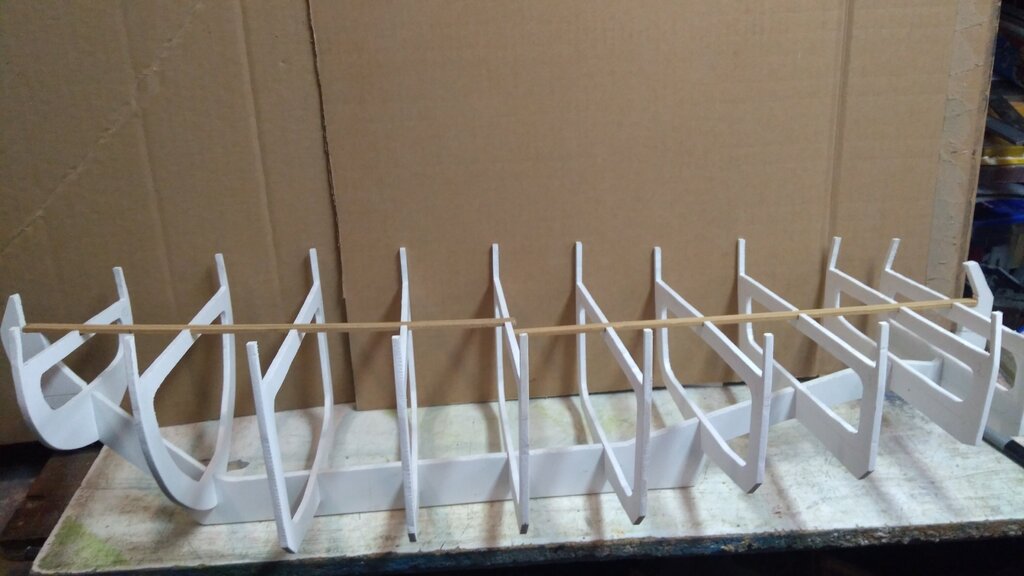

Potrzebowałem kształty wręg ale narysowałem według szerokości  i wysokości oraz zdjęcia na pochylni. Wyszło dobrze. Wyszukałem zdjęcia i robiłem zrzuty ekranu z filmów. Myślę, że to wystarczy. Problem w tym, że są zmiany niektórych elementów. Co mieli w magazynie to z tego zrobili. Potrzebuję dobre zdjęcia masztu kpl. Mam słabej jakości.

Share this post


Link to post
Share on other sites

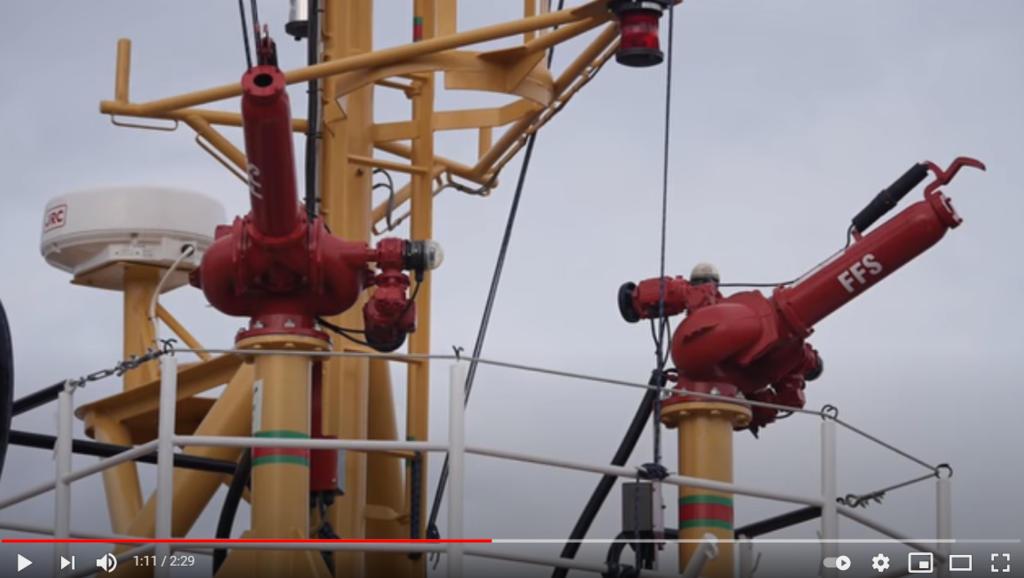

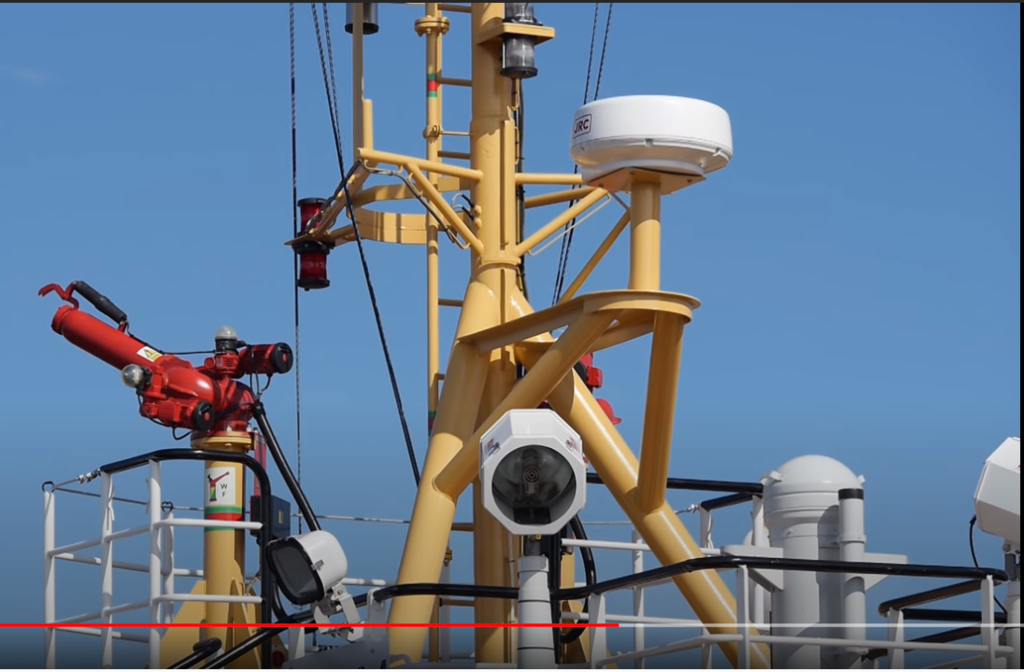

Dzięki za zdjęcia. Dokładam te co ja mam. Wersja z armatkami wodnymi.

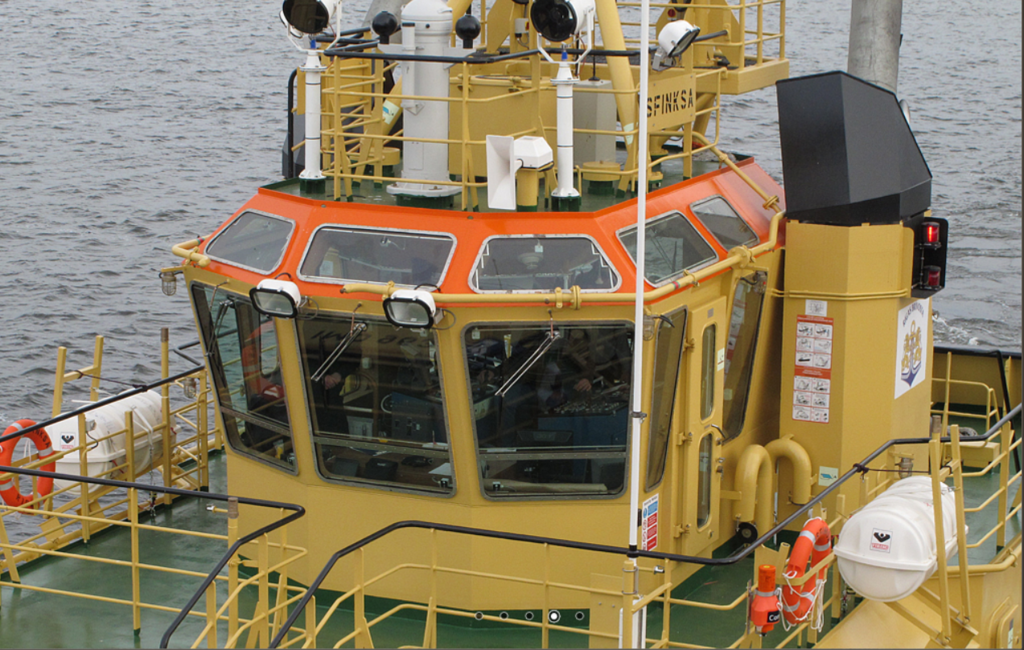

1871373269_OperaZrzutekranu_2021-06-08_220835_www.pellaship_ru.thumb.png.a1e9877763c3a90ac78378fb0a89ba3f.png



2010865481_OperaZrzutekranu_2021-07-14_073216_www.youtube_com.thumb.png.809cd148a1782e1126fc4348bdf83054.png



1057062147_OperaZrzutekranu_2021-07-20_220911_www.youtube_com.thumb.png.e62ccea10e6a76d2408575bc8e9ac1f7.png



568264612_OperaZrzutekranu_2021-07-26_152044_www.setcorp_ru.png.6ffc10314d424589cf838c75e4cb9fda.png



642765368_OperaZrzutekranu_2021-08-07_072248_www.youtube_com.png.a8c0ef63174feb232e4aed2aa3d7b0e4.png



1629932536_OperaZrzutekranu_2021-07-14_073645_www.youtube_com.png.28879d6e6fe7eee9a666bb5bbf8336f8.png







Share this post


Link to post
Share on other sites

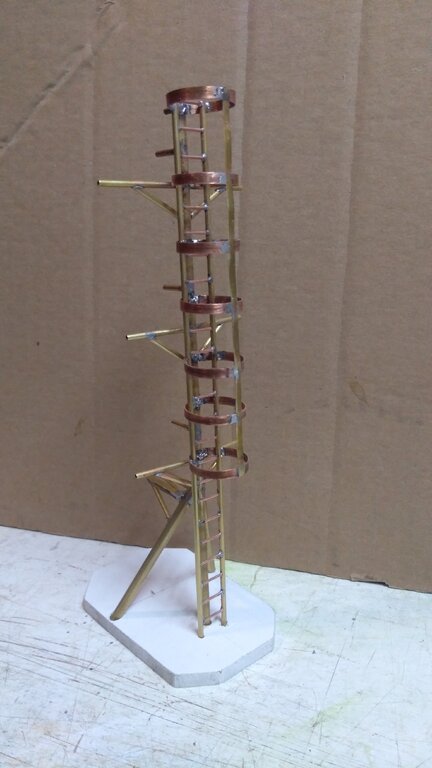

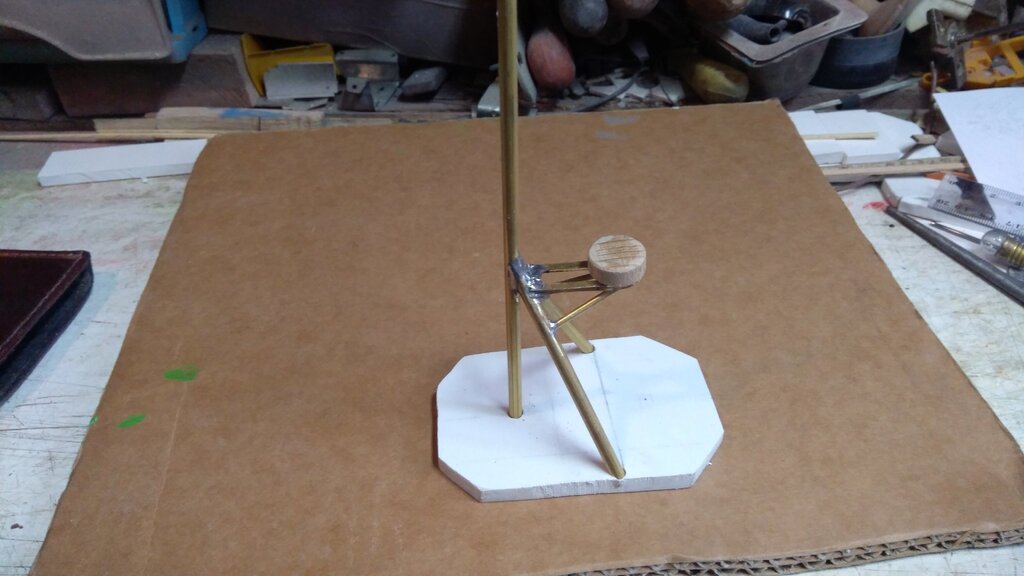

Cd masztu. Płaskowniki chyba za szerokie. Ten pasek wzdłuż zamienię na pręt a jeszcze po bokach mają być.


Share this post


Link to post
Share on other sites

Mała zmiana i trochę do przodu.

IMG_20210813_173558.thumb.jpg.b2a66bbb7b01aa6012d6f0e4cfb696ce.jpgIMG_20210813_173611.thumb.jpg.179e28453ff4f2a067de8eb62e0c14bb.jpg

  • Upvote 1
  • Dzięki 1

Share this post


Link to post
Share on other sites

Super robota

Wysłane z mojego CPH2021 przy użyciu Tapatalka

Share this post


Link to post
Share on other sites

Była tygodniowa przerwa w budowie holownika ale za to zrobiłem zdjęcia niektórych statków w porcie Ustka. Na str. 248 w Imprezy i spotkania regionalne Północ Pływanie Bydgoszcz i okolice zamieściłem zdjęcia statku ratowniczego Orkan i kutra Hydrograf 7. Będą jeszcze Kontrolor 23 i 25.

Share this post


Link to post
Share on other sites

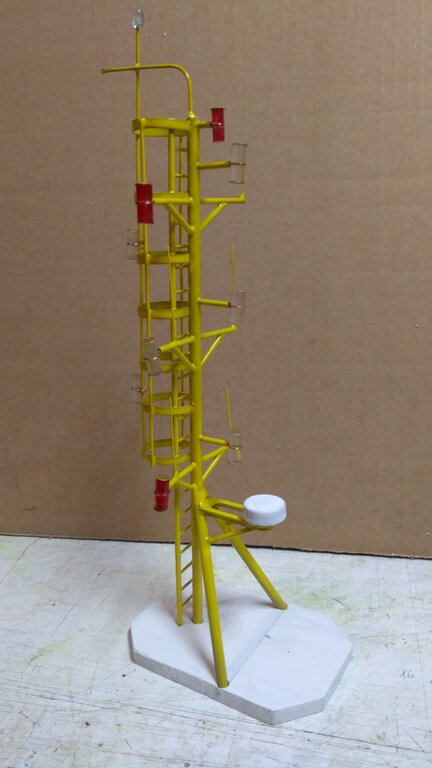

Ze zdjęć wykapowałem takie ustawienie lamp kolorami. Nie wiem czy dobrze. Górna tylna ma być żółta. Lampy nie są zamocowane na stałe.




  • Upvote 3
