Regulator PWM (szczotka ) i schematy dwukierunkowy.

[Marek_Spy]

Nie ma juz schematów nie wspomnę o wsadach a chce zbudować do swojego modelu regulator obrotów, silniki 2x480 albo podobne, czy moze w przepastnych archiwach ktoś coś znajdzie ?

[Bodzioch]

http://www.rcdesign.ru/articles/electronics/esc_rev



[Marek_Spy]

25 minut temu, Bodzioch napisał:

http://www.rcdesign.ru/articles/electronics/esc_rev



niestety juz nic nie ma konkretnego

[Bodzioch]

http://vmdsoft.designsoft.com.au/ahome/rc/PIC-ESC/



W załączniku jest wszystko.

esc_rev.zip

[Marek_Spy]

Dzieki szkoda ze na procesorze PIC  muszę poszukać programatora do niego bo kiedyś programowałem ale to bardzo dawno.

[TomTech]

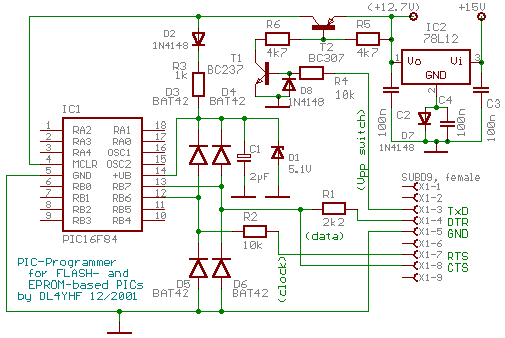

Ja PICe programuje takim



[Marek_Spy]

Musze przekopać moje szuflady bo programowałem PIC i gdzieś powinien być programator i albo poszukam Willema i w końcu go naprawie ? stare dzieje

[Bodzioch]

Możesz kupić gotowe regle za 20zł

https://pl.aliexpress.com/item/33041423930.html?spm=a2g0o.9042311.0.0.40695c0faP4wqU



[Marek_Spy]

Tylko czy dadzą rade 400 lub większemu ? ale tez zabawa jest w zrobienie 3x reglera.

[Bodzioch]

Ja do silników szczotkowych robię regle według schematu który mam na swojej stronie. Sprawdzają się w łódkach zanętowych jak i innych modelach.

Układ jest prosty tylko na Picu.

http://modelhobby.nazwa.pl/regulator/reglerpic.htm



Kiedyś regle analogowe robiłem na układzie z serwa ZN409.

[Marek_Spy]

19 minut temu, Bodzioch napisał:

Ja do silników szczotkowych robię regle według schematu który mam na swojej stronie. Sprawdzają się w łódkach zanętowych jak i innych modelach.

Układ jest prosty tylko na Picu.

http://modelhobby.nazwa.pl/regulator/reglerpic.htm



I ten zamierzam zrobić w wersji SMD a silnikiem  400 powinien działać w łodzi ?

[Marek_Spy]

Mam jakieś osobliwe chińskie regulatory które nie maja symetrycznego rewersu i chyba jednak będę budował jakiś regulator a nie ma ktoś projektów płytek PCB ?

[TomTech]

Zobacz avt5190 kit wsad i wzory płytek dostępne w sieci na stronie AVT, jak znajdę to wyśle Ci schemat i wsad na pic.

[Marek_Spy]

OK ale może mi pomożesz w kompilacji parametrów ? bo te chińskie maja hamulec i przerwę zanim uruchomią rewers a chciałbym żeby ster strumieniowy pracował od razu na 100/100 na razie przekopywałem się przez różne strony rcgroups i nadal nie wiele wiem. Ale mnie potrzebny raczej ten AVT 5190

[TomTech]

Mam dwa zbudowane AVT5190 i tam można ustawić neutrum (od jakiego do jakiego zakresu wychylenia drążka). Na ich stronie są dwie wersje stara w technologii przewlekanej i nowsza w smd i to tylko ta różnica, ja mam w wersji przewlekanej.

[Marek_Spy]

Czyli może pracować tył przód 100% ? listingu w bascomie nie masz ?

[TomTech]

Z tego co pamiętam to na stronie ATV był też listing.

Opisany w Elektronice Praktycznej czerwiec 2009r. a tu link do pdf. z opisem http://dl.btc.pl/kamami_wa/avt5190.pdf

[Marek_Spy]

Tak opis mam ale wsadu i listingu nie mam

[TomTech]

AVT5190 przewlekany.rar AVT5190 przewlekany.pdf

[Marek_Spy]

Super jest wszystko
