Regulator PWM (szczotka ) i schematy dwukierunkowy.


Rekomendowane odpowiedzi

  • Odpowiedzi 43
  • Dodano
  • Ostatniej odpowiedzi

Top użytkownicy w tym temacie

Opublikowano

Super i dziękuje bardzo za pomoc niestety plików ze schematami nie mogę otworzyć bo to format .PCB  tak ze pewnie będę projektował płytkę.

Opublikowano

Eagle mam ale chyba nie otworzy choć nie próbowałem jak w miarę sprawnie poruszam się w Eagle to postanowiłem się uczyć KiCad i na razie kiepsko idzie. Przegladam pliki i szkoda ze schematu tez nie dałeś bo chyba nie dokończone bo brakuje parę połączeń chyba ale dzięki bardzo za pomoc

Opublikowano

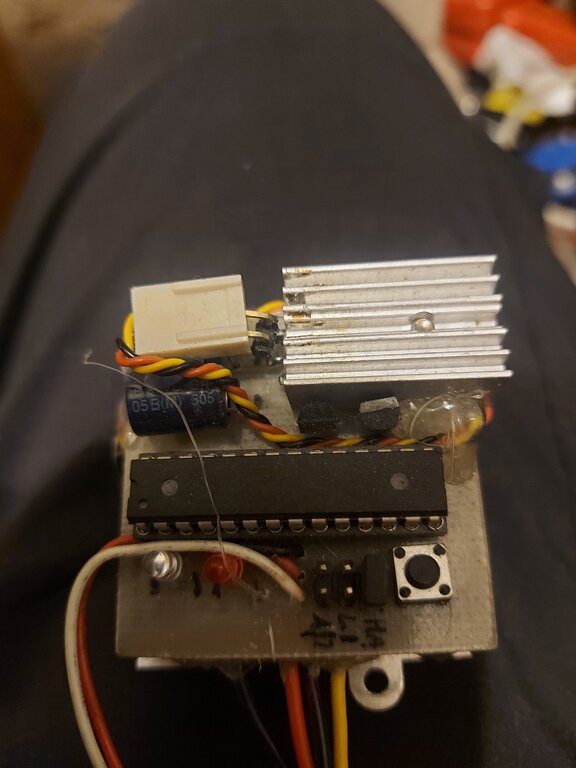

Ja nie rysowałem to jest oryginalne wykonanie AVT kiedyś wydali wersje przewlekaną a potem unowocześnili do wersji smd, ja tylko z tych plików BRD eagle co Ci dałem (wersja przewlekana) zrobiłem wydruk na termo transfer i tyle.

Opublikowano

A ok rozumiem chyba się nie obejdzie  bez interwencji w program bo piny nie pasują ale na szczęście jest .bas a coś tam pisałem w bascomie wiec powinno się udać

Opublikowano

Ja nie zauważyłem różnicy przód tył.

Jest też wersja smd do pobrania z archiwum elektroniki praktycznej to nie będziesz musiał kombinować z programem.



Teraz jeszcze czytałem opis i tam jest napisane że do tyłu 50% więc teraz już sam nie wiem na samym silniku nie widziałem różnicy.

A może będzie to można zmienić w bascomie?

Opublikowano

pewnie tak ze w kodzie można zmienić a jak znaleźć to archiwum ? Nie wiem gdzie szukać. Jakbyś mógł poszukać i znaleźć to mi ułatwi prace.

Googlałem i nie znalazłem

  • 3 tygodnie później...
Opublikowano

Zrobiłem model regulatora na Atmega8 i nie działa, mordowałem się ze dwa dni poszukując błędu a mając tez plik .bas wgrałem do bascoma i skompilowałem po czym porównałem pliki i ogromne różnice i teraz pytanie co jest dobre czy nie działający ,bin/hex podany tu w tej paczce czy listing programu.  Ciekawe czy AVT podaje błędne pliki ?

Opublikowano

nic mi nie pozostaje jak napisać własny program posiłkując się plikiem bas, pomysł z kalibracją jest trochę poroniony a i w mostki H by się przydało dąć parę elementów

Opublikowano

Otworzyłem w Bascomie ten plik bas o którym mówisz i przy kompilacji zgłasza błędy. W podprogramie "Licz" który mierzy długość impulsu są wstawki w asemblerze i trzeba poprzedzać je wykrzyknikami.

Opublikowano

Dopiero teraz się zorientowałem, że ten artykuł w "Elektronice Praktycznej" jest autorstwa Wiktora Lessa, który ten projekt prowadził na stronie Alexa. Widzę, że ostatni wpis należy do Ciebie :) Znalazłem w swoich archiwach ściągnięte 2 wsady do procesora i pdf-a z opisem, które tu zamieszczam.  Hamulec da się wyłączyć zworką.

reg40.hex zreg40.hex regulator_dwukierunkowy_40.pdf

Opublikowano

Owszem bo walczę a potrzebuje mieć regulator z symetryczny tył/przód z kontrolą akumulatora Pb, jeszcze mam wsad do procesora 12F675 ale programator stwierdza ze plik cos nie halo i tak to jest jak sam nie zrobię od początku do końca to .....

Opublikowano

Skoro masz źródła to chyba nie ma problemu z przerobieniem programu. Parę rzeczy można wywalić jak np. detekcja cel, skoro wiesz że aku będzie żelowy.
