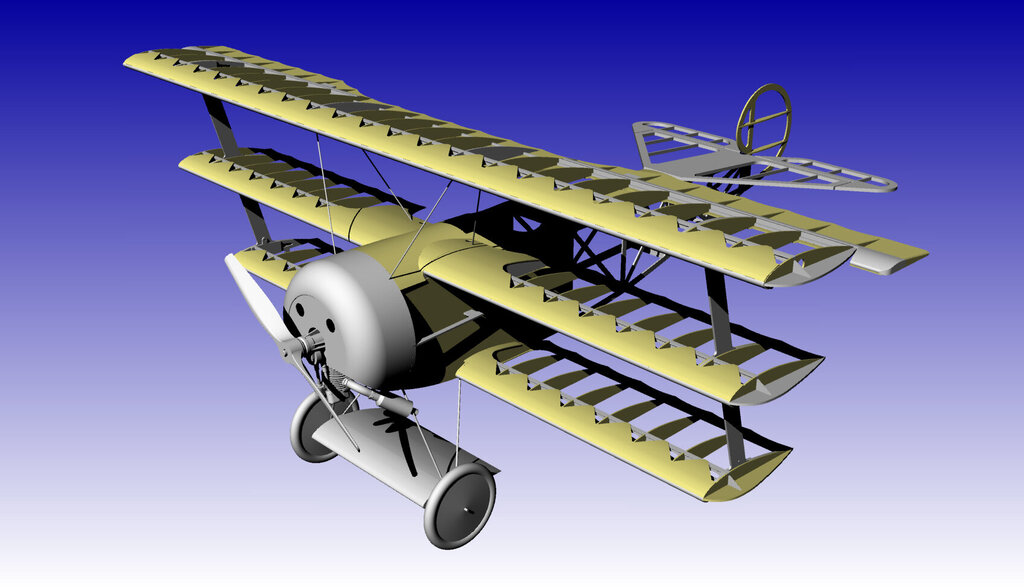

Ponieważ mam już Fokkera E3 o rozpiętości 2m, czas na cos nowego

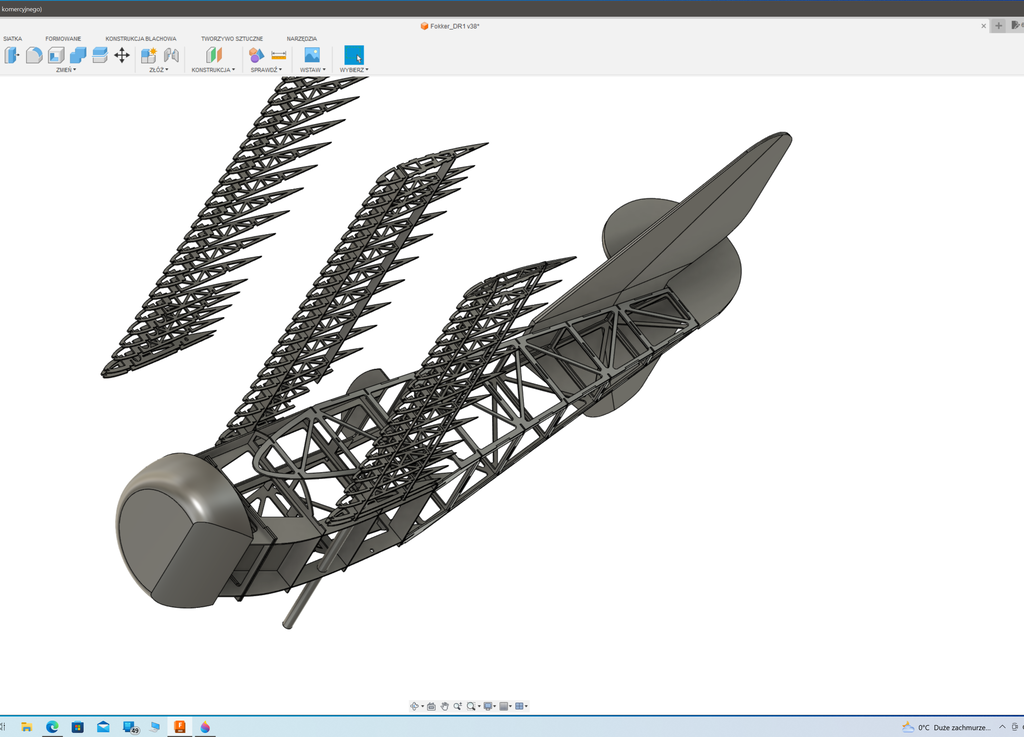

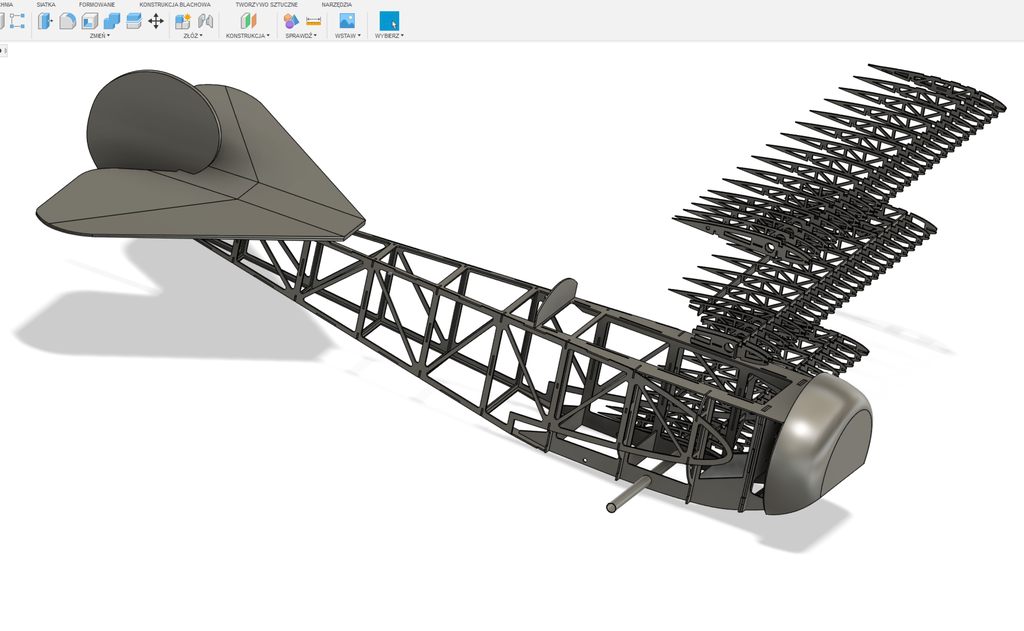

Na razie projekt w głowie i w komputerze











wiec siedzę i rysuje, ale wkrótce zacznę wycinać xd

C.D.N

  • Lubię to 3
Opublikowano

Fusion360 wersja do użytku nie komercyjnego

zdecydowanie polecam to już 3 samolot co rysuje w nim

  • 2 miesiące temu...
Opublikowano

Dawno nic nie pisałem bo wszystko się pozmieniało i cały misterny plan tez w pi.... xd



zrobiłem dolne skrzydło, zamówiłem materiał na wycinanie reszty

przyszło, okazało sie ze to tandeta, sklejka 3mm ma od 3.2 do 3.6mm, i rozwarstwia sie podczas frezowania

Musiałem  podrążyć temat bo dostawca ten sam i co sie okazało, ze wcześniej miałem sklejkę z Białorusi i byla świetnej jakości

Ale już jej nie ma



Czas leci, coś trzeba zrobić na ten sezon nowego, wiec plan B



Mial byc spalinowy , będzie elektryczny

3 płatowy, będzie 2plat



oczywiście mniejszy, ale wykorzystując to jedno skrzydło co mam (dolne)



na rysunku wyglada to tak:













kadłub zostal pomniejszony o 1/3

do tego oczywiscie usterzenia

i tak to powstal sobie 2-plat oczywiscie wirtualnie xd

  • Lubię to 3
Opublikowano

Dawaj dawaj to co masz, koledzy glodni wiadomości... a powstaje piękny Foker-PL. takiego nawet Niemcy nie mieli...?

Opublikowano

Tak żeby nie było ze nic nie robie

założenia sa takie:

rozpiętość 180 + wystające lotki co da 192cm

napęd elektryczny 8s, śmigło 20x8

konstrukcja  to sklejka brzozowa, lipcowo balsowa i balsa + oczywiście dźwigary sosnowe

kryty folią, w jakieś tam kolorki

przewidywana waga okolo 6kg

taki tam mały elektryczek









straszne szeroki ten kadłub, ale zgodny z projektem

  • Lubię to 2
Opublikowano

jedziemy do przodu bo sezon w pełni, a trzeba by zobaczyć czy to lata



kadlub nabiera masy i przymiarka silnika









no i drugie skrzydło czas poskladac








  • Lubię to 3
Opublikowano

Kadłub dostał brakującą balsę













no nie cała, tu wykańczam na stole (lezy odwrócony, czyli do góry kolami)






strasznie pękaty, ale w 2placie będzie dobrze wyglądał

Opublikowano

Owiewka zrobiona w wydrukowanej formie






a jak jest owiewka to trzeba narysować silnik






wzorowany na silniku z dr1

jeszcze kolektory ssace i popychacze ale to kosmetyka



oczywiście środek wycięty i wkomponowany tam elektryczny

  • Lubię to 1
Opublikowano

Wszystko cacy ... ale te plastikowe zawieszenia skrzydeł - nie wzbudzają mojego zaufania. Metal to metal ... zwłaszcza że masz techniczne możliwości ładnie je wyciąć z duralu.

Ja bym podmienił ....

Opublikowano

Pomyśle, jeszcze nie wkleiłem, a i tak jak mam cos wycinać z metalu to wpierw robię to z drukarki

Tyle ze testowałem, na takim jednym sam sie uwiesiłem i próbowałem to zepsuć, no i nie udało sie

Tam jest ścianka 1,6 i wypełnienie 30%, naprawdę mocne



Policzmy, model około 6 kg, max przeciążenie 10G to daje 60KG

To trzeba podzielić na 2 płaty i 2 wsporniki czyli max to 15kg na jeden

Ja wieszałem na tym 80Kg i wytrzymało , matematyka nie kłamie xd



Opublikowano

Masz na pewno większe doświadczenie niż ja w modelach konstrukcyjnych, ale zastanawiam się czy nie byłoby lepiej zrobić baldachim mocowany na stałe do kadłuba niż płaty na styk i montaż i demontaż tych stójek na lotnisku.

Opublikowano

Nie do końca kolego zrozumiałeś co konstruktor miał na mysli

dolne skrzydło mocowane na rurze fi20 +kolki, dokręcane za pomocą 2 śrub, po jednej na stronę

górne skrzydło łączone na rurę fi20 + 2 kolki, skręcone jedna śrubą

Baldachim zamocowany przy kadłubie na stale

stawiasz skrzydło, wkręcasz 4 sruby

wkładasz rozpórki na końcach skrzydła, tez wkręcasz 4 slruby

tyle, szybki montaż, nie przekroczy 10 min

Opublikowano

Drukujemy, nie moglem dostać takich kolek co mi sa potrzebne, to trzeba zrobic



opony








kola kpl, tylko bez tulejek






no i stoi na kolach









jeszcze trzeba płozę tylną

Opublikowano

Tylko tnę, kleje, szlifuje, znowu kleje ......itd



może by tak coś okleic

dolne skrzydło mam gotowe









wykonczone






od spodu




  • Lubię to 3
Opublikowano

Zawsze mi się marzyło żeby zrobić taką konstrukcję RWD 5 bis .....  i powiesić bez oklejania pod sufitem.
