  1. już zrobiłem dziękuję Andrzejowi !
  2. Hitec Optic 6 sport 35MHz, przeróbka na 2,4GHz z t9x, gdzie i jak pobrać ppm i zasilanie do modułu z T9x wcz 2,4GHz ?
  3. z tym kablem w Opticu Sport, jest tak samo jak w Aurorze http://pfmrc.eu/index.php/topic/24266-hitec-aurora-kabel-ucze%C5%84-nauczyciel/ jack stereo z 3 pinami podczepiłem słuchawki do gniazda Trener w tym opticu sporcie i w jednej z nich jest sygnał wyjściowy ppm z tego nadajnika - jest to pin środkowy bo sygnał słychać po wciśnięciu jacka do połowy ! a to oznacza, że masa jest na zewnątrz bo inaczej sygnał by nie nadawał..., po wciśnięciu jacka do końca sygnał przechodzi na drugą słuchawkę, a w pierwszej znika wg mnie to jest tak że dla jacka, od strony MAster: 3. na zewnątrz wtyczki pin = masa, 2. na środkowym pinie sygnał wyjścia ppm (nadajnika nauczyciela - w układzie trener można go pominąć i nie podłaczać żadnego kabla) 1. na wewnętrznym zaostrzonym pinie sygnał wejscia ppm (z nadajnika ucznia) polutowałem i działa przetłumaczyłem tłumaczem google jak podłaczyć te nadajniki tymi kablami, załaczam tez fabryczny obrazek jak te kable wyglądają UWAGA: PODCZAS KORZYSTANIA Z SYSTEMU TRENINGOWEGO W SKRĘCIE STEREO DO FORMATU JACK STEREO, JAK ZAINWESTOWANE W NASTĘPNYCH KILKU PARAGRAFACH, ZARÓWNO TRANSMITERY SĄ PRZEKAZYWANE. 2. JEŚLI PRZETWORNIK SLAVE POSIADA MODUŁ ZDEJMOWALNY, USUŃ TO. TO NIE BĘDZIE PRZESYŁAĆ. W INNY SPOSÓB, JEŚLI LATAJESZ W POLU KLUBU ZA POMOCĄ KONTROLI CZĘSTOTLIWOŚCI, NALEŻY UPEWNIĆ SIĘ, ŻE MOŻESZ UŻYWAĆ OBU STRON. 3. JEŚLI NIE JEST MOŻLIWY DO ZDEJMOWANIAM Aby korzystać z systemu trenera pomiędzy nadajnikiem STEREO i nadajnikiem STEREO (wymaga # 58320 pomiędzy 6 bateriami) 1) Ustaw oba nadajniki ucznia i instruktora, aby miały identyczne ruchy trymowania i sterowania. Jeśli nadajnik instruktora znajduje się na innej częstotliwości niż student, użyj nadajnika ucznia jako głównego nadajnika, a drugiego nadajnika jako ucznia. 2) Włącz nadajnik instruktora i NIE włączaj zasilania nadajnika ucznia. Podłącz przewód słuchawkowy (nr 58320 Stereo Jack) do każdego nadajnika. Wtyk trenera znajduje się z tyłu nadajnika. Następnie na ekranie LCD nadajnika instruktora i "TRYBU SLV" na ekranie nadajnika Studenta można zobaczyć "TRYB MASOWY" 3) Przesuń kontrolki na nadajniku instruktora i sprawdź, czy każda z kontrolek przesuwa właściwy kierunek. Teraz sprawdź, czy trymery i podróże kontrolne ucznia pasują do instrukcji instruktora, używając przycisku trenera (chwilowego przycisku ENG CUT / TRAINER w prawym górnym rogu obudowy nadajnika) i włączania i wyłączania, pozostawiając same drążki sterujące i wykończenia, a następnie w ruchu kije kontrolne. 4) Nadajnik instruktora ma normalną kontrolę nad modelem, chyba że przycisk trenera zostanie wciśnięty, przekazując kontrolę nad nadajnikiem ucznia. Jeśli uczeń straci kontrolę, instruktor może szybko "przejąć", zwalniając przycisk trenera, a następnie kontrolując model. Używanie systemu trenera między nadajnikiem STEREO i nadajnikiem DIN Jack. (Potrzebny jest pakiet kabli trenera nr 58321 między 6-ogniwowym radiem bateryjnym i 8-ogniwowym bateryjnym systemem radiowym). Przeczytaj uważnie poniższe instrukcje, aby używać nadajników z gniazdem DIN i / lub gniazdem stereo dla systemu trenera. Będziesz potrzebował pełnego pakietu kabla Trenera (# 58321). Ten pełny pakiet składa się z kabla trenera STEREO (# 58320), instruktora DIN Jack i adaptera studenckiego DIN. Pakiet ten umożliwia poprawne połączenie radiotelefonu z 6-ogniwowym systemem akumulatorowym (np. Optic 6 Sport 2.4, Aurora 9) i radiotelefonów z 8 komorowymi układami akumulatorowymi (np. Optic 6 2.4 / Eclipse 7 2.4) . UWAGA W tej sekcji opisano sposób podłączania tylko nadajników. Przeczytaj poprzednie sekcje, aby uzyskać pełne informacje potrzebne do prawidłowego działania systemu przewodów trenera. ================================================================== Między nadajnikiem posiadającym gniazdo STEREO jako INSTRUCTOR i nadajnik posiadający gniazdo DIN jako STUDENT. 1) Włącz zasilanie przetwornika INSTRUCTORS z gniazdem STEREO. 2) Podłącz przewód trenera STEREO (nr 58320) do nadajnika Master lub INSTRUCTORS, zauważ, że na ekranie LCD pojawi się "MAS MODE", co oznacza, że ​​nadajnik jest rozpoznawany jako INSTRUKTOR lub "Master". 3) Podłącz adapter DIN Jack oznaczony "STUDENT" z pakietu kabli # 58320 na drugim końcu kabla złącza stereo. Ta kombinacja umożliwia podłączenie kabla do przetwornika STUDENT za pomocą złącza DIN Jack. 4) Podłącz złącze DIN do gniazda na przetworniku STUDENT. 5) Wreszcie, zasilanie nadajnika STUDENT. Mimo że jest zasilany, przetwornik STUDENT nie będzie transmitować sygnału radiowego, dopóki kabel treningowy jest prawidłowo podłączony. UWAGA: Na ekranie LCD przetwornika nie ma oznak rozpoznawania za pomocą gniazda DIN 4. ============================================= Między przetwornikiem posiadającym gniazdo DIN jako INSTRUCTOR i nadajnik posiadający gniazdo STEREO jako STUDENT. 1) Podłącz znacznik adaptera "Master" INSTRUCTOR lub DIN Jack do kabla stereo # 58320 Trainer. 2) Włącz zasilanie nadajnika INSTRUCTOR. 3) Podłącz połączony przewód treningowy do złącza DIN na nadajniku INSTRUCTOR. 4) Nadajnik STUDENT powinien być wyłączony. 5) Podłącz kabel trenera do nadajnika STUDENT za pomocą jacka stereo. Zasilanie przetwornika STUDENT włącza się automatycznie i na ekranie LCD pojawi się "SLV MODE", co oznacza, że ​​nadajnik jest rozpoznawany jako STUDENT lub "Slave". 6) Mimo tego, że przetwornik STUDENT jest włączany automatycznie, nie będzie transmitować sygnału radiowego, dopóki kabel treningowy jest prawidłowo podłączony. UWAGA 1) NIE włączaj zasilania przetwornika STUDENT posiadającego gniazdo STEREO. Po podłączeniu kabla trenera do przetwornika STUDENT za pomocą gniazda STEREO, zostanie on włączony automatycznie. 2) Wszystkie nadajniki w systemie trenerów używają własnych baterii. Obie baterie, zarówno w Instruktorze, jak i Studencie, powinny być odpowiednio naładowane i zainstalowane podczas lotu w trybie trenera. 3) Możesz użyć prostego węzła "linki wykonawcy" na kablu do złącza adaptera, aby zapobiec jego "odłączeniu" podczas używania. Można również użyć rurek termokurczliwych lub taśm elektrycznych.
  4. mam kabel z wtyczkami do Optica, a jak podłączyć zasilanie i ppm do wtyczki jack do Sporta ?
  5. http://pfmrc.eu/index.php/topic/34835-pod%C5%82%C4%85czenie-r%C3%B3%C5%BCnych-aparatur-w-system-instruktor-ucze%C5%84/
  6. polutowałem właczyłem i działa !!! dziękuję !!!
  7. polutowałem właczyłem i działa !!! dziękuję !!!
  8. https://www.youtube.com/watch?time_continue=5&v=mqGv4nUg5ro czy to trzeba zrobić dokładnie tak ? tu mi ktoś odpowiedział, na moje pytanie, ale moduł jest Corona, więc nie wiem czy ten 9x bedzie równie pasował z tym napieciem zasilającym moduł i z ta polaryzacją, bo ja juz nawet sam polutowałem wtyczkę, ale boje się podłaczyć ten moduł i właczyc zasilanie w nadajniku, żeby czegos nie uszkodzić tylko dlatego , że sie nie znam i nie wiedziałem, że w dla Corony to to wszystko jest ok, ale akurat dla 9x np. nie jest......................
  9. to w Tg9x jest przełacznik trener ? a jak tak to , który to ?
  10. co do meritum to dziękuję, już zrozumiałem, a nawet polutowałem wtyczkę
  11. nie wiem o czym piszecie, ale model będzie latał tylko na hali więc raczej transmisja niczemu nie zaszkodzi, bo wątpię żeby wydostała się na zewnątrz, chyba że to samo moduł jest niebezpieczny i coś zniszczy, podpali czy temu podobne.... ja tylko pytałem który drut w tym jedynym gniazdu czy też wtyczce w tym module jest dodatni, a który ujemny, a który to sygnał, nie znalazłem tego w instrukcji, więc zadałem to pytanie tutaj, czekam na odpowiedź na to pytanie
  12. Wcześniej pytałem o płytki z tego modułu, a teraz pytam jak mam całe pudełko plastikowe z tym modułem, to w tym gniazdku w pudełku jaki pin jest do czego , a nie w płytce. Nie jestem elektronikiem i nie zajmuję się tym sam tylko mam kolegę co mi to lutuje itd., ale ona zawsze wcześniej niż coś zrobi to dopytuje się o schematy, i takie sprawy jak te piny we wtyczce tego modułu 9x, który to +, a który -, a który to sygnał. Ja jestem mechanikiem, no to próbuję Was zapytać gdzie są te + i -

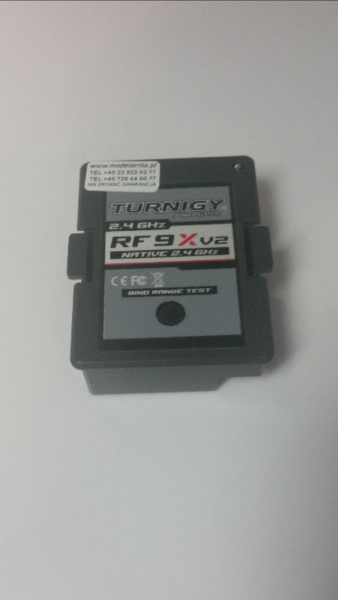

  13. Przerabiam aparaturę 35MHz i zamontuję w niej moduł z Tg 9x, zamontuję go cały razem z pudełkiem,więć muszę dorobić wtyczkę do tego modułu ale nie wiem który pin jest do czego + - s ?
  14. ZAPRASZAMY NA Zawody Mikołajkowe modeli latających na hali 8.12.2018 Lędziny.
  15. Czy da się wymienić moduł wcz, w Laser Hitec 35MHz, na moduł z Tg9 ? A jak tak to jak ?
  16. model Tomasz, od Marka Rokowskiego na Polskim Niebie
  17. a można jakiś link do czegoś takiego ? jak można to do halówki
  18. a czy w regulatorach 10A do halówek sa takie BEC ? a czy są regulatory do halówek , takie od razu na dwa silniki, czyli 2x po 10A ? a czy da się podpiąć dwa silniki do jednego regulatora (większego) i czy to będzie działać prawidłowo ?
  19. Czy jak podłącze dwa regulator z silnikami za pomocą kabla Y do odbiornika, to to będzie działać ?Czy jak podłącze dwa regulator z silnikami 3f, za pomocą kabla Y do odbiornika, to to będzie działać ?
  20. Znacie kogoś z Czech z okolic Ostrawy, Opawy, Karwiny , Bochumina, kto lata na hali ?
  21. Czy ktoś lata na hali do 100 km, od Rybnika ?
  22. nie trzeba uważać, my mamy Optica i po podłączeniu nadajnik ucznia się sam włącza, ale gdy właczyć w nim baterie to też nic złego się nie dzieje:)
  23. czy ja dobrze rozumiem, że te kable są identyczne ? bo ja już mam kupiony specjalnie do sanwy i drugi specjalnie do Hiteca - tam sa jakoś ponumerowane przewody we wtyczkach i przekręcony jeden przewód, to czy każdy z tych kabli jest identyczny, nie ma znaczenia producent nadajnika ???
×
×
