Adam P.

I niech ktoś teraz powie że pieniądze szczęścia nie dają.

Oryginalna wiązka ma chyba 5m(ten zestaw jest zrobiony głównie do pomiarów przez sniffer w końcówce wydechu) i wydaje mi się że nie jest ekranowana, kabel od strony sondy nie ma ekranu, jedynie osłonkę termiczną. Ja u siebie po prostu zrobiłem skrętkę tych dwóch par, wiązka 3m długości i jakieś pół metra do zapalniczki i zegara. Zwykle pisze konkrety i fakty, a to że niektórzy się z faktami kłócą to inna sprawa, koniec OT. Na stałe nie ma sensu montować, tylko wkładasz w każdy kolejny samochód 500-1000zł i dodatkowy zegar który tylko zabiera miejsce na desce. Ja montuję tylko na czas strojenia, potem podłączam NBO żeby sobie ewentualnie robił korekty w CL na małym obciążeniu.

Tu masz rozpiskę pinów: https://www.elektroda.pl/rtvforum/viewtopic.php?p=18878186#18878186 U siebie jeszcze to uprościłem, zrezygnowałem z wyjścia uart, emulatora NBO itd., zostawiłem tylko te 6 przewodów do sondy, masa+zasilanie do wtyku zapalniczki i wyjście analogowe do zegara i det. Ew. kupujesz gotową fabryczną wiązkę za 100-150zł Do speeduino/det podłączasz wyjście analogowe(pin9) Instrukcja do stagAFR: https://www.ac.com.pl/pub/files/Instrukcje/STAG AFR/M6M-0255-[24_04_2015]_[PL]_[EN]_[RU]_1_z.pdf Na 5 stronie tabelka z przeliczaniem tego napięcia na wartość afr. Sondy powinny działać wszystkie lsu 4.9, są montowane fabrycznie w wielu dizlach w średnim wieku, więc na szrotach do dostania od ok 15zł, nowa bosch ok 300zł. Pierwsza z brzegu: (allegro) oferta/opel-vectra-signum-1-9-cdti-sonda-0281004026-12993548750 Pogoogluj jakie PN miały sondy lsu 4.9 i poszukaj na allegro po tych PN albo po modelach samochodu i silnikach to pewnie znajdziesz nawet taniej. Do tego polecam dorobienie sobie zasilania dla sterownika bezpośrednio z akumulatora z pominięciem stacyjki, bo ten sterownik grzeje sondę po każdym wyłączeniu nawet na sekundę, więc jak będziesz gasić silnik żeby sobie nadpisać mapę, to potem musisz znowu czekać aż skończy grzanie i zacznie podawać odczyt, to trwa parę minut, do tego grzałka niepotrzebnie się zużywa. Jak ma być tanio to jeszcze polecam kupić garść nakrętek M18x1,5 za ok 1,5zł/szt albo znaleźć gdzieś takie za darmo zamiast kupować "tulejki do montażu sondy" za 15zł/szt No i jako zegar(bo nie będziesz w czasie jazdy patrzeć w laptopa) można dać po prostu jakiś analogowy woltomierz 0-5V z przyklejoną skalą, tak miałem zrobione w pierwszej wersji(tylko ja wziąłem woltomierz 0-10V+prosty układ na opampie mnożący sygnał x2, bo akurat nie znalazłem taniego woltomierza 0-5V): Później poskładałem sobie bardziej czytelny i może nawet szybszy wskaźnik zrobiony na jakiejś płytce z atmega8 wyjętej ze śmieci, wstawiony w wydrukowaną na szybko obudowę 52mm: Gdybym robił jeszcze raz to nie bawiłbym się w konektory do sterownika stag, tylko wyjąłbym z niego płytkę i wcisnął wszystko razem do zegara lutując połączenia. Ten molex microfit jest dość ciężko dostępny, drogi i upierdliwy, musiałem zamawiać z tme, więc wysyłka droga, a konektor chyba 20zł/szt licząc z pinami. Konektor do sondy nowy na allegro<20zł, a jak kupujesz używaną sondę to jest duża szansa że razem z nią dostaniesz taki gratis ucięty z fabrycznej wiązki. Wtedy zostaje kupić 25m przewodu, 5m peszla/rolkę taśmy parcianej, wtyczkę zapalniczki i wychodzi elegancja wiązka.

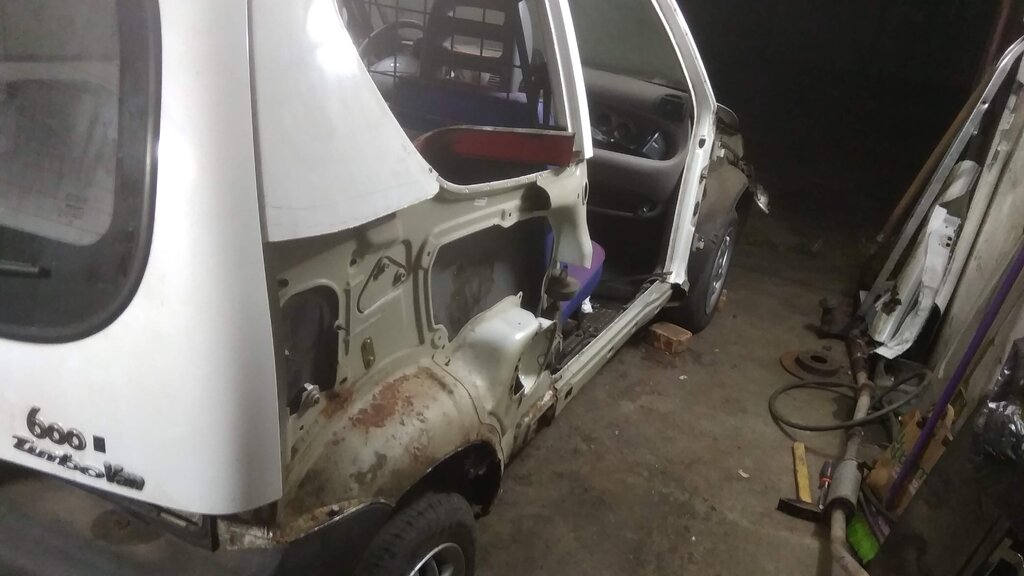

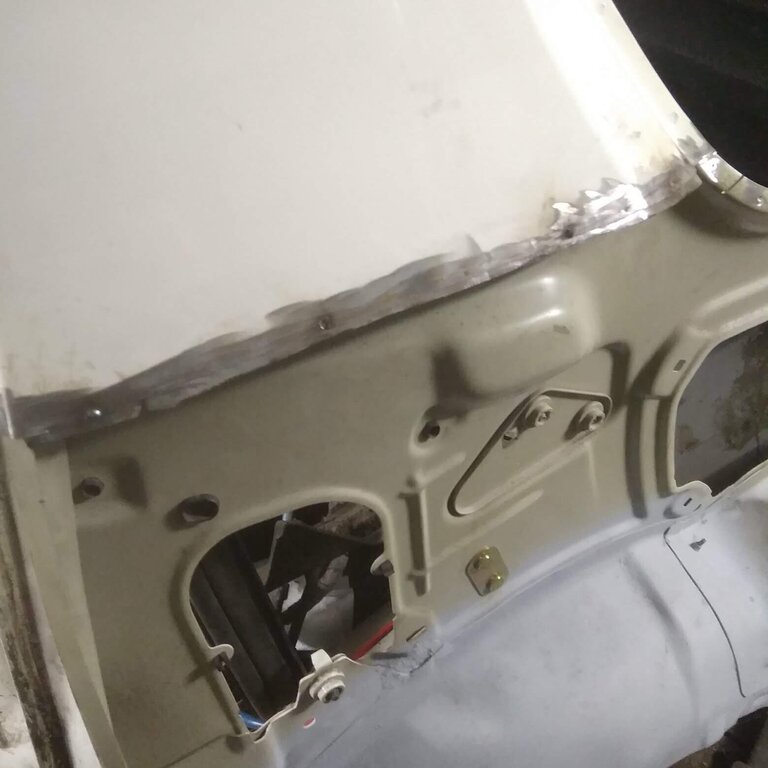

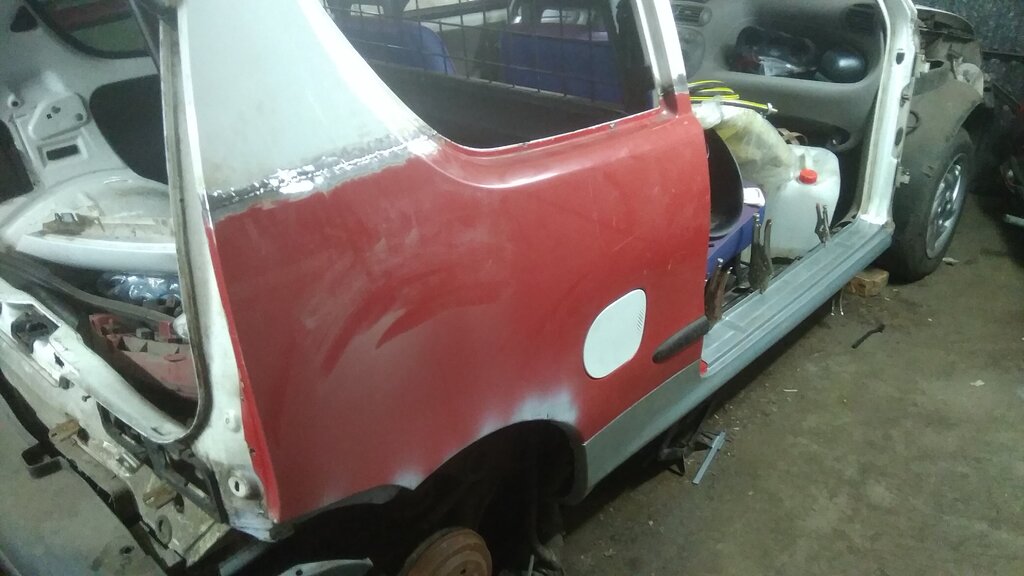

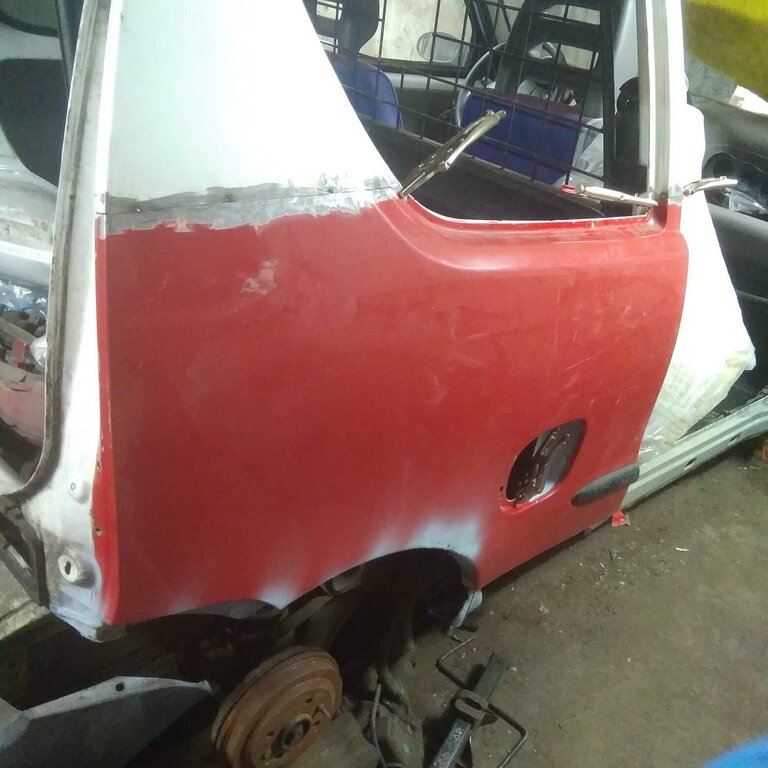

Trochę minęło ale w końcu podjechałem i porobiłem chociaż trochę, dopasowałem linie łączenia błotnika i słupków, po wewnętrznej stronie wspawałem zakładki(dla ułatwienia spawania na styk i dla wzmocnienia), po wewnętrznej stronie fartucha nadkola były lekkie purchle, więc póki miałem dostęp wszystko wyszlifowałem, wżery potraktowałem R-stop, i całość przykryłem epoksydem, tak samo zrobiłem z krawędzią poszycia błotnika bo też znalazłem jakieś zaczątki. Błotnik po dwóch dniach dopasowywania i szlifowania łączeń po milimetrze pasuje "jakby stąd było " Obspawałem na łączeniach ze słupkami i na rozwierconych zgrzewach, zaczynam dopasowywanie progu Zaczyna już nabierać finalnego kształtu, ale nadal sporo roboty, a pogoda już nie sprzyja.

Też mam podpięty sygnał do det3(speeduino planuję w kolejnym samochodzie) żeby logować i nakładać wartości na mapę. Nie korzystam z hamowni, więc zegar potrzebuję, żebym w czasie jazdy nie musiał skupiać się na laptopie i odrywać wzroku od drogi. Dlatego analogowa linijka-nie trzeba nawet patrzeć na zegar żeby widzieć +- wartość i tendencję. Na koniec zamiast tego sygnału podepnę fabryczną NBO i powinien sam sobie robić korekty. Oscyloskop pokaże to samo co słuchawka-pełno różnych częstotliwości i w każdej z nich pełno składowych, na oscyloskopie to będzie po prostu chaos na wyświetlaczu, analizator może by był chociaż trochę czytelny-w sumie można by tego spróbować na laptopie z podłączonym w wejście mikrofonowe czujnikiem: Z tego co pamiętam fertan jest do neutralizacji rdzy, na przetarcia gdzie nic nie weszło chyba lepszy będzie po prostu epoksyd

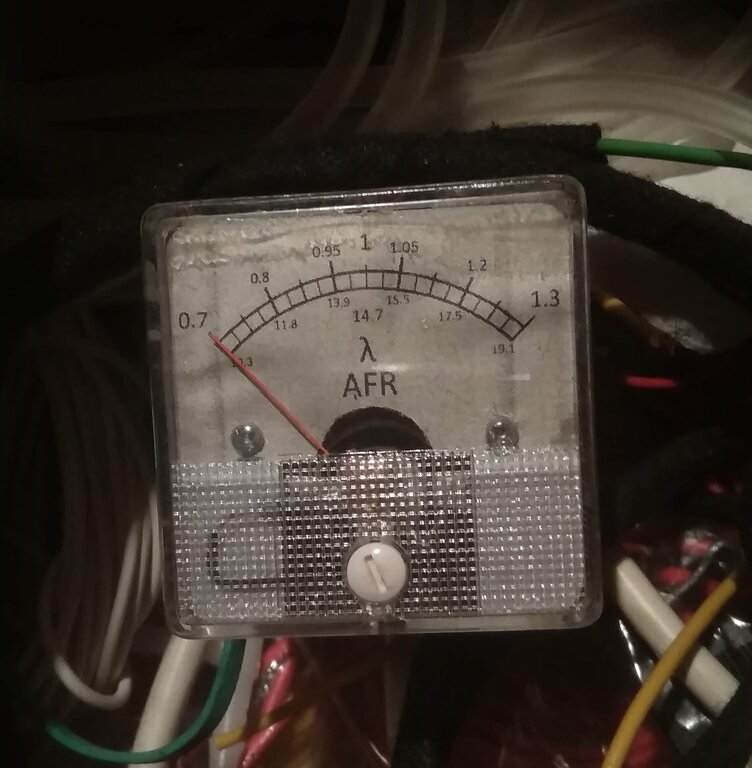

Jak się wycina wszystko co pognite albo wgniecione+marginesy to tak to się kończy Ostatnio znajomy terenówką przyjechał na połatanie 3 dziurek 1cm średnicy, a na koniec wyszło, że wycięliśmy i odtwarzaliśmy całą podłogę pod nogami pasażera, kawałek progu i jedno mocowanie budy do ramy Stroję sam, jak mi zaśpiewali 1500zł to stwierdziłem że nawet jak wysadzę 4 silniki ucząc się, to i tak wyjdę na plus, a umiejętności zostaną. A ten silnik ciężko wysadzić. Wskaźnik afr mam ze sterownika stag afr+ mój DIY zegar: Do nasłuchiwania na razie stetoskop, rozglądam się od jakiegoś czasu za czymś bardziej pro, ale ciężko kupić coś sensownego i niedrogiego w kraju. Wzmacniacz słuchawkowy miałby sens z filtrem środkowoprzepustowym nastawionym na częstotliwość stuku dla danego silnika, bo tak to (jak sam zauważyłeś) za dużo innych hałasów z silnika. Najprostszy filterek dwa kondensatory i dwa rezystory: https://strikeengine.com/engine-knock-frequency-online-calculator/ http://www.learningaboutelectronics.com/Articles/Bandpass-filter-calculator.php#answer1

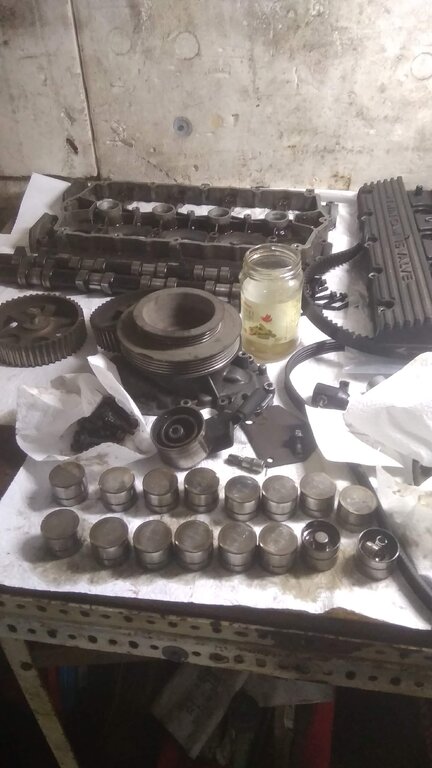

Zima się zbliża, więc zabrałem się za drobne zaprawki: Jak już ogarnę blachę i kupię przegląd będzie ostateczne strojenie, a potem w zależności od wyniku zamykam projekt, albo montuję większą turbinę, teraz jest mikroskopijna kp35. W drugim samochodzie ogarniałem zasyfione, odzywające się czasami szklanki, wycieki z pompy oleju, parę innych uszczelnień po drodze i rozrząd(który okazał się jak nowy mimo, że zrobiłem na nim 50Mm a poprzedni właściciel pewnie drugie tyle) Czego używasz do nasłuchiwania stuków?

Żyroskop 5zł (allegro) /oferta/mpu-6050-zyroskop-gy-521-akcelerometr-arduino-3axi-12124048109 Ten kontroler można zastąpić płytką na attiny13 albo atmega8 za kilka złotych, tylko program trzeba napisać.

Też mam tego dremla tylko z tyj poprzedniej edycji(pfbs 12 b3) w dużej walizce i daje radę, zwłaszcza po cenie ok 100zł. Tylko u mnie nie był kabel do ładowania a zasilacz wtyczkowy.

Co musi mieć regulator żeby nadawał się do f2b, czemu musi być akurat taki? Co do "timera" to przeciętny hobbista powinien dać radę taki zrobić z części za ok 20zł(żyroskop<10zł, płytka z mcu podobnie)

Co nie przesadzało mi w ich robieniu.

Za czasów szkolnych robiliśmy na przerwach drony z kartki papieru, więc z kartonu też bez problemu da się zbudować

Prąd można produkować praktycznie ze wszystkiego, w przeciwieństwie do benzyny która nas uzależnia od rządów i wielkich korporacji, które decydują za nas czy możemy podróżować czy nie. https://app.electricitymaps.com/zone/DE Nie robią. To na zdjęciach to jakieś pojedyncze garażowe ulepy(nawet nie zbudowane samodzielnie tylko przerobione z gotowych samochodów), albo po prostu rzeźby w kształcie samochodów, a nie dopuszczony do ruchu fabryczny pojazd.

Można też po prostu kupić lisi ogon taniej niż kosztowały materiały do zrobienia tego

Drony latały już na 2 wś, SI nadal nie istnieje(może mylisz SI z uczeniem maszynowym ale to nie to samo). Co do latających samochodów to jest różnica pomiędzy "każdy ma latający samochód" a "istnieje jakiś prototyp". Takie pojedyncze prototypy były już ponad 50 lat temu.
