MINI FREZARKA do metalu

[rosik]

WITAM

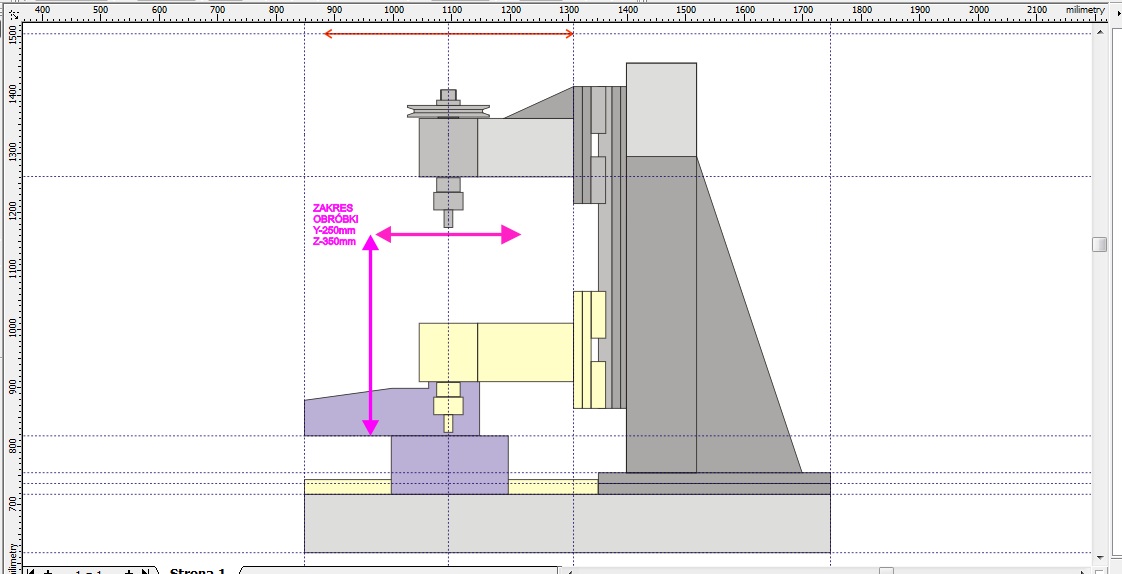

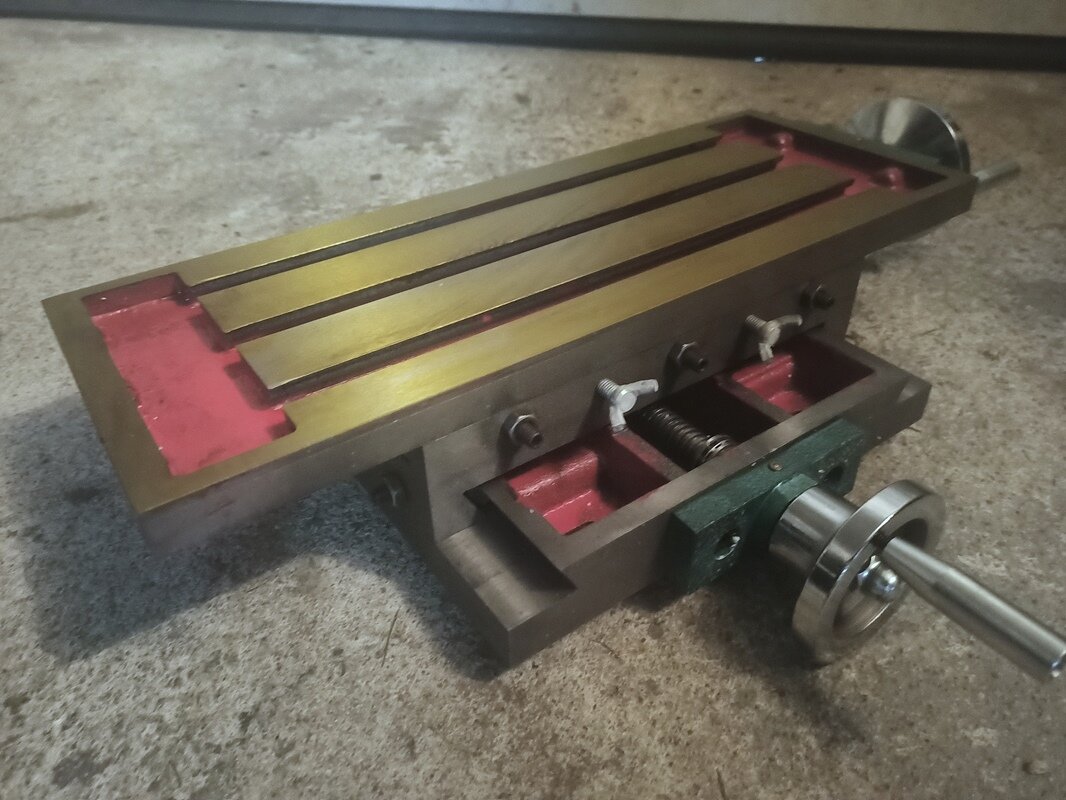

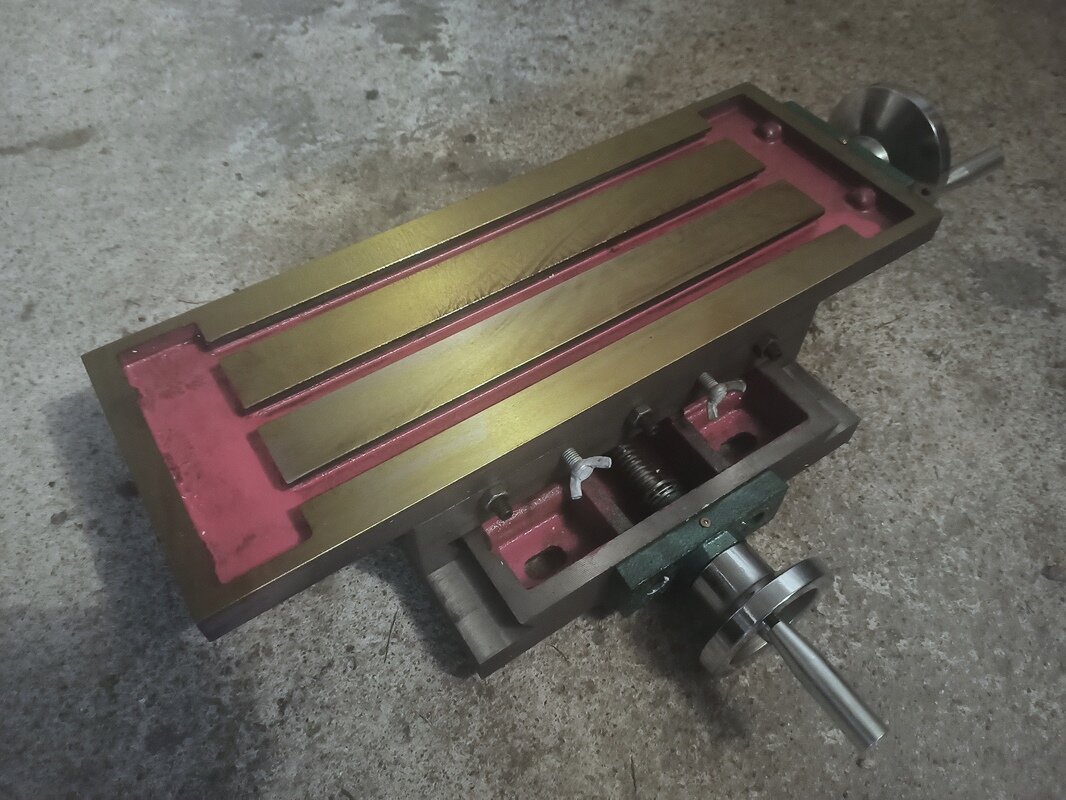

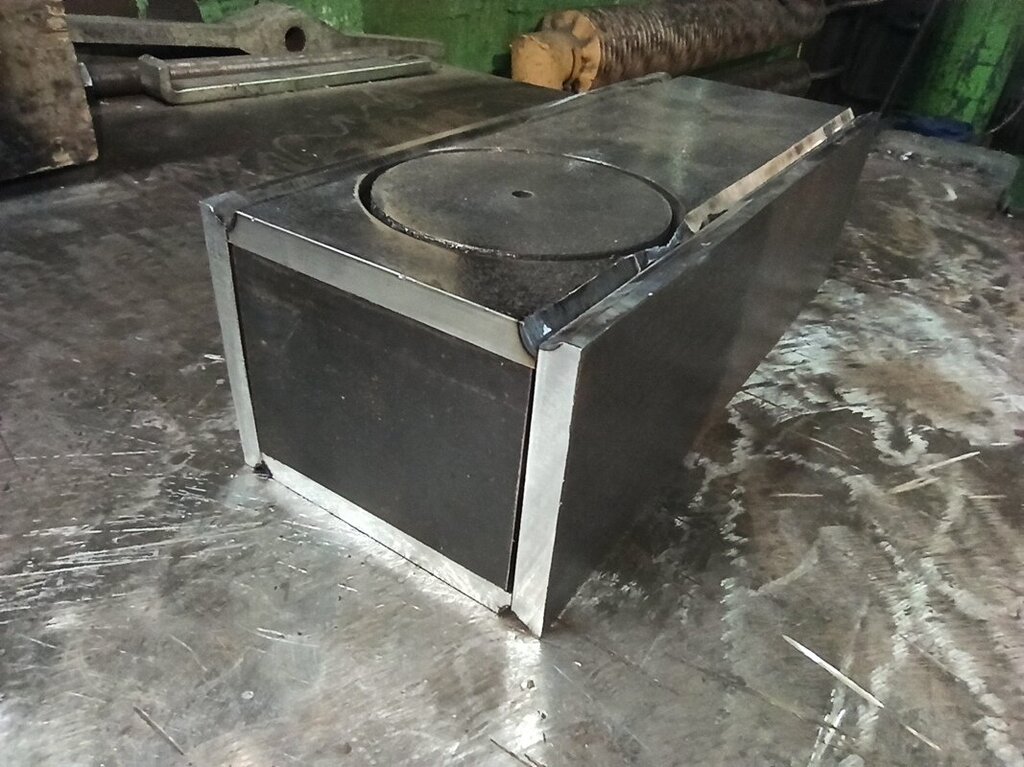

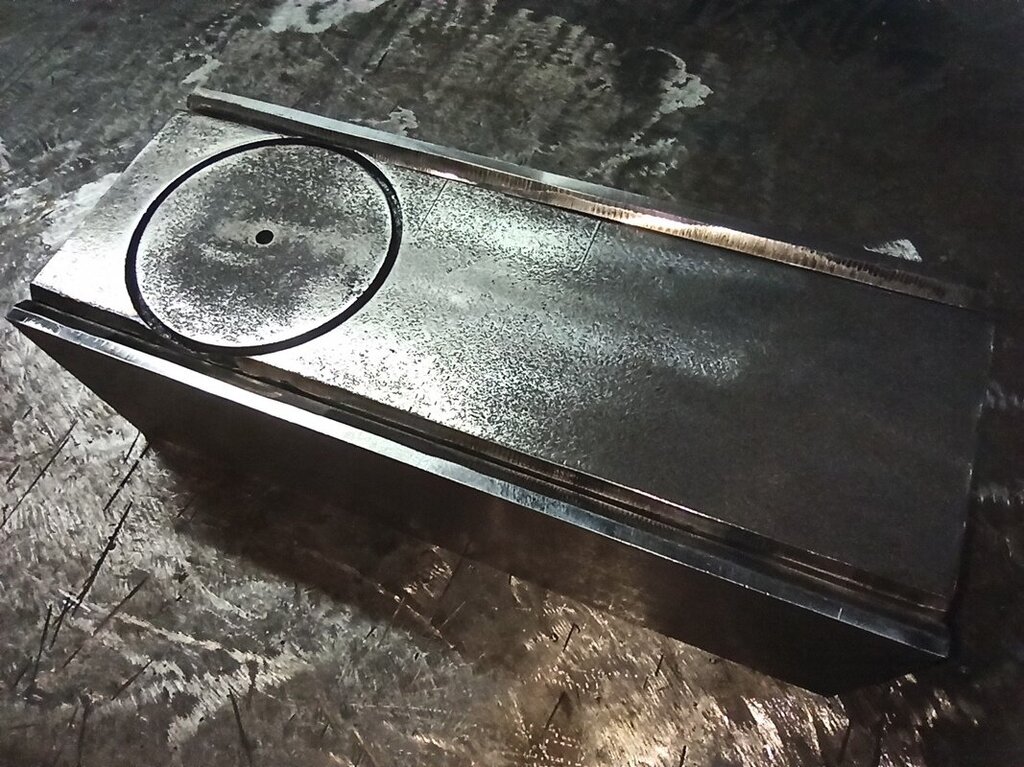

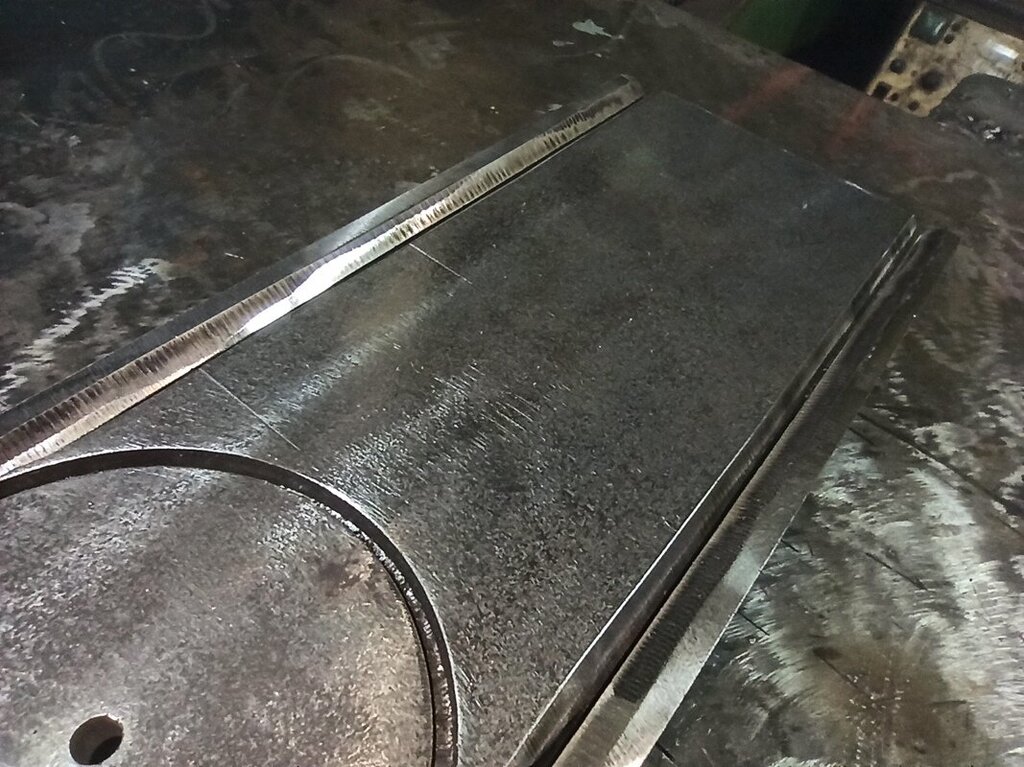

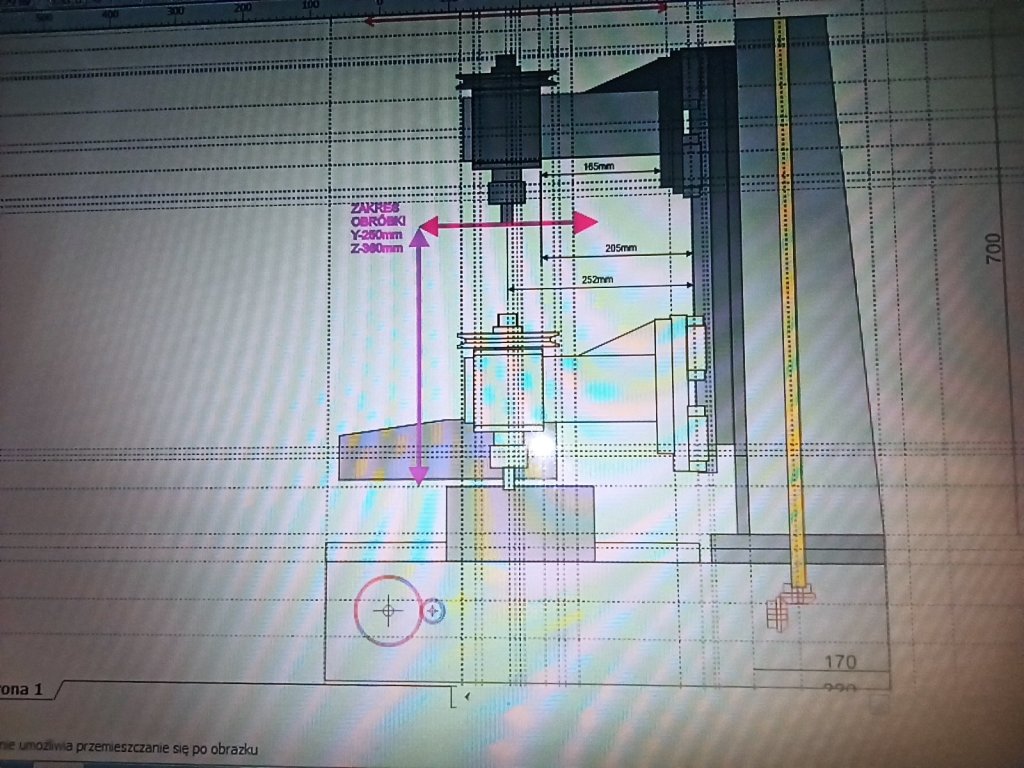

Kolejny projekt z mechaniki, który zamierzam zrealizować. Chodzi mi po głowie już ładnych kilka lat. Ale do rzeczy. Przez lata zgromadziłem sporo różnych podzespołów które mogę wykorzystać do budowy takiej maszynki. Z początku wszystkie posuwy myślałem zrealizować na prowadnicach liniowych (posiadam używane  ,,REXROTH,,), ale ostatecznie tylko oś ,,Z,, ma pracować na w/w prowadnicach a osie ,,X,, i ,,Y,, ma zastąpić stół krzyżowy:







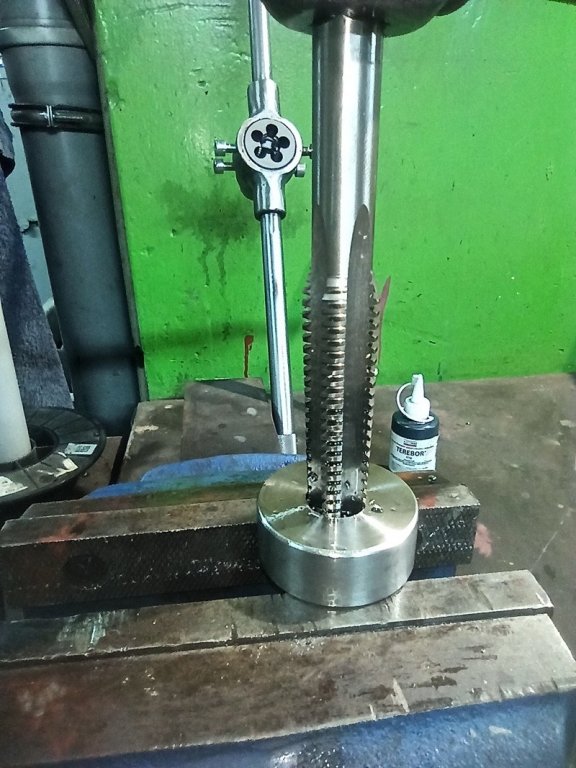

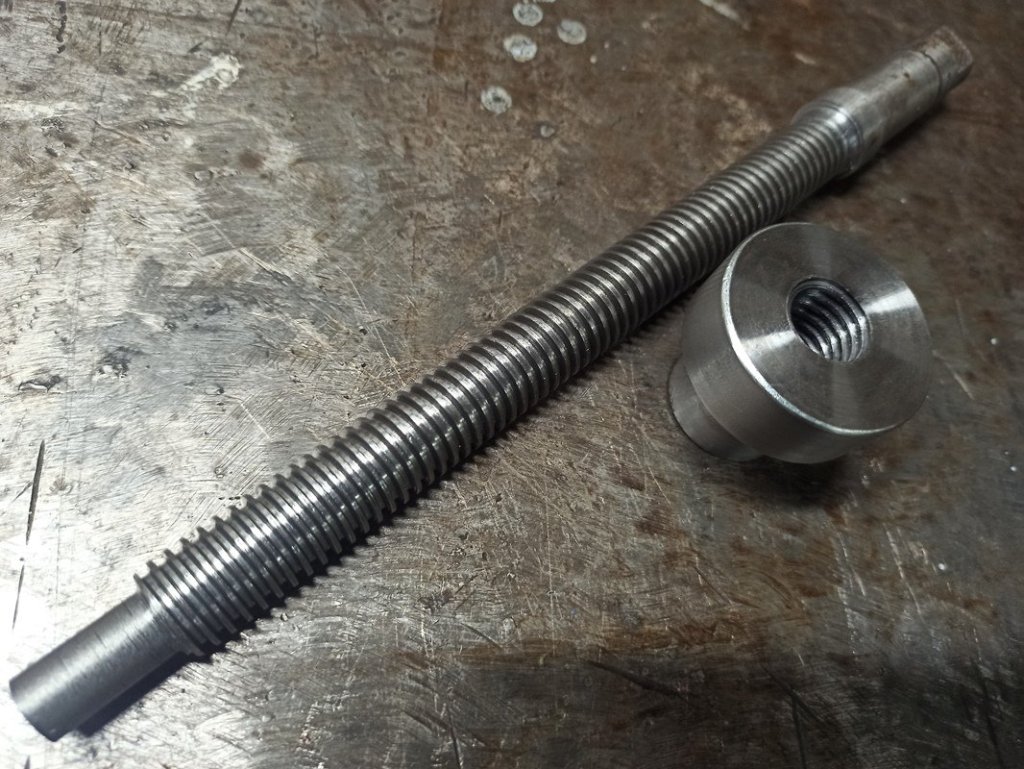

Wiadomo stolik ten jakością ,,d**y,, nie urywa, ale myślę że po niewielkich modyfikacjach będzie spełniał swoje zadanie. Chociaż w przyszłości wykonam może drugi stół ale na prowadnicach liniowych i z większymi zakresami posuwów.

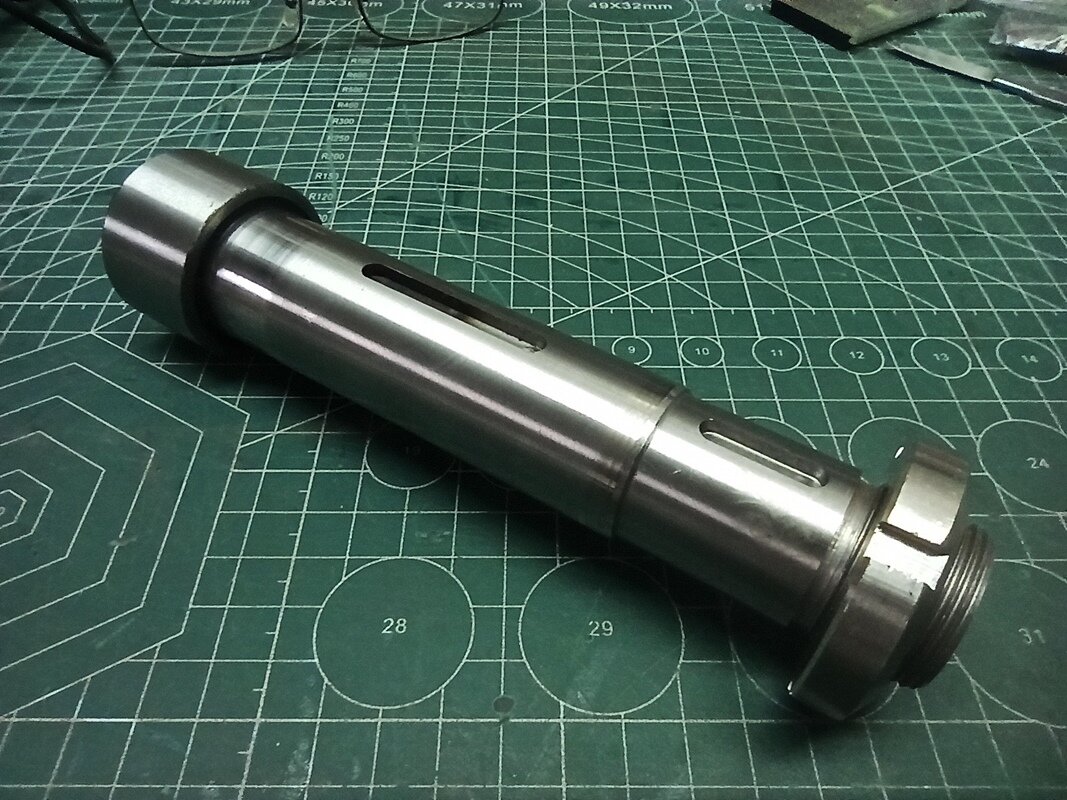

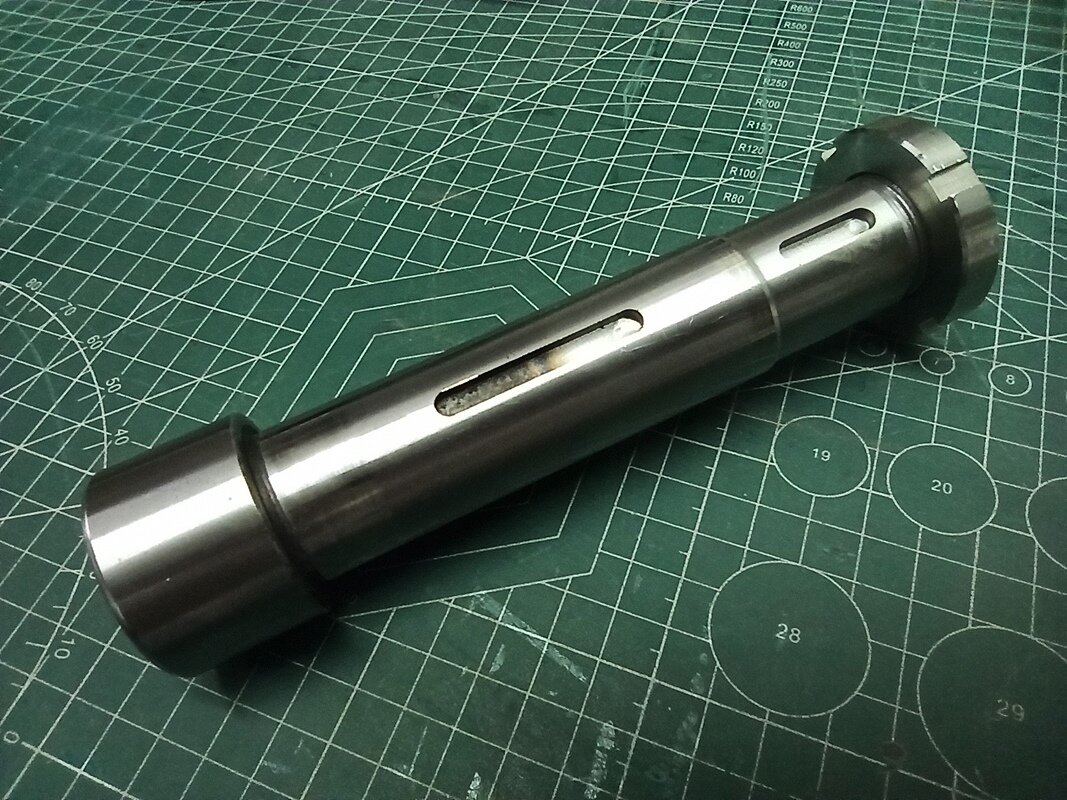

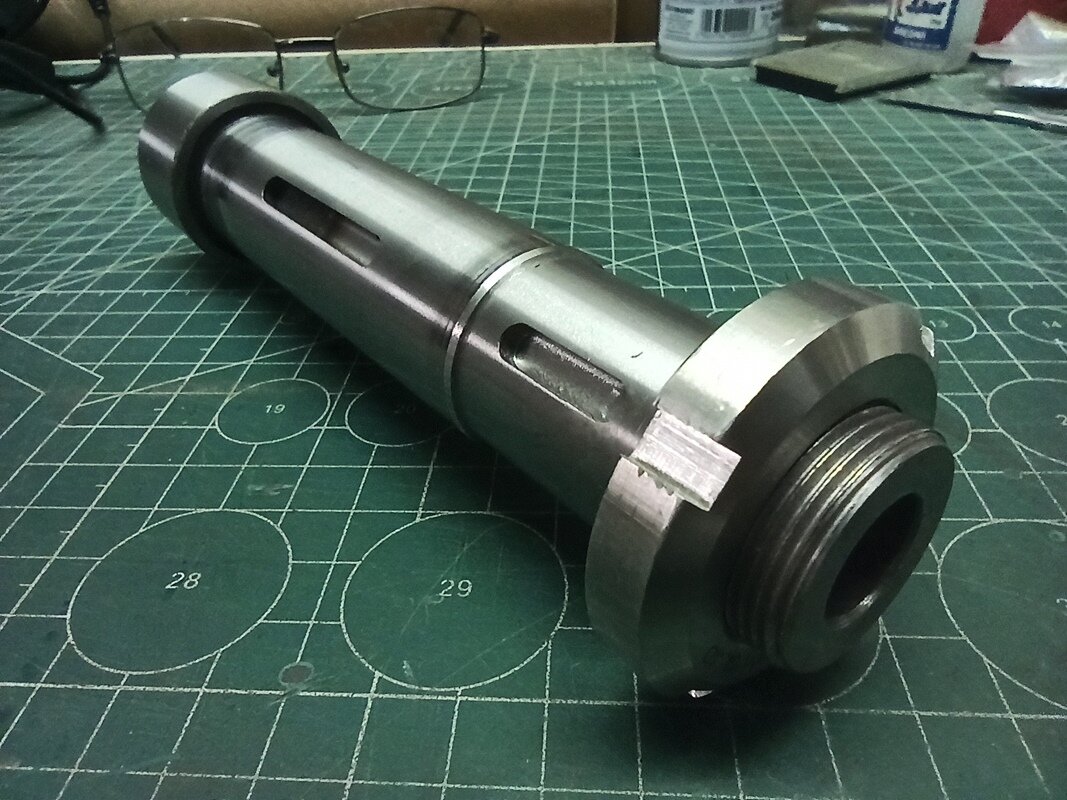

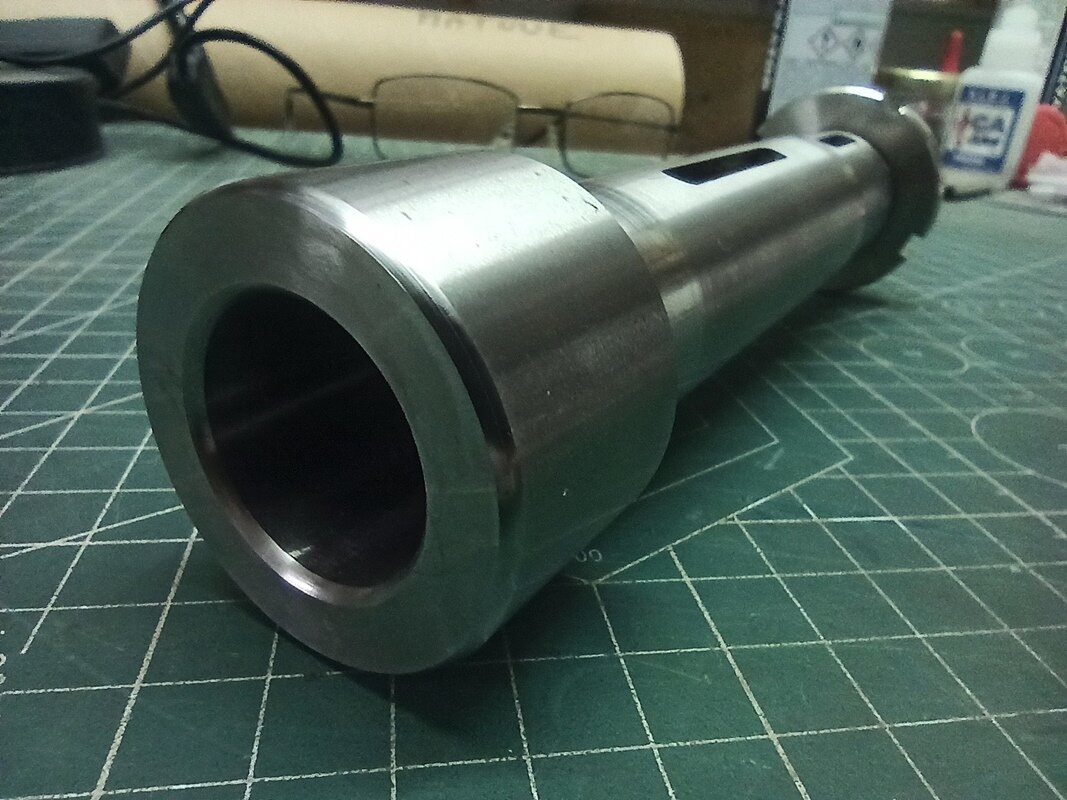

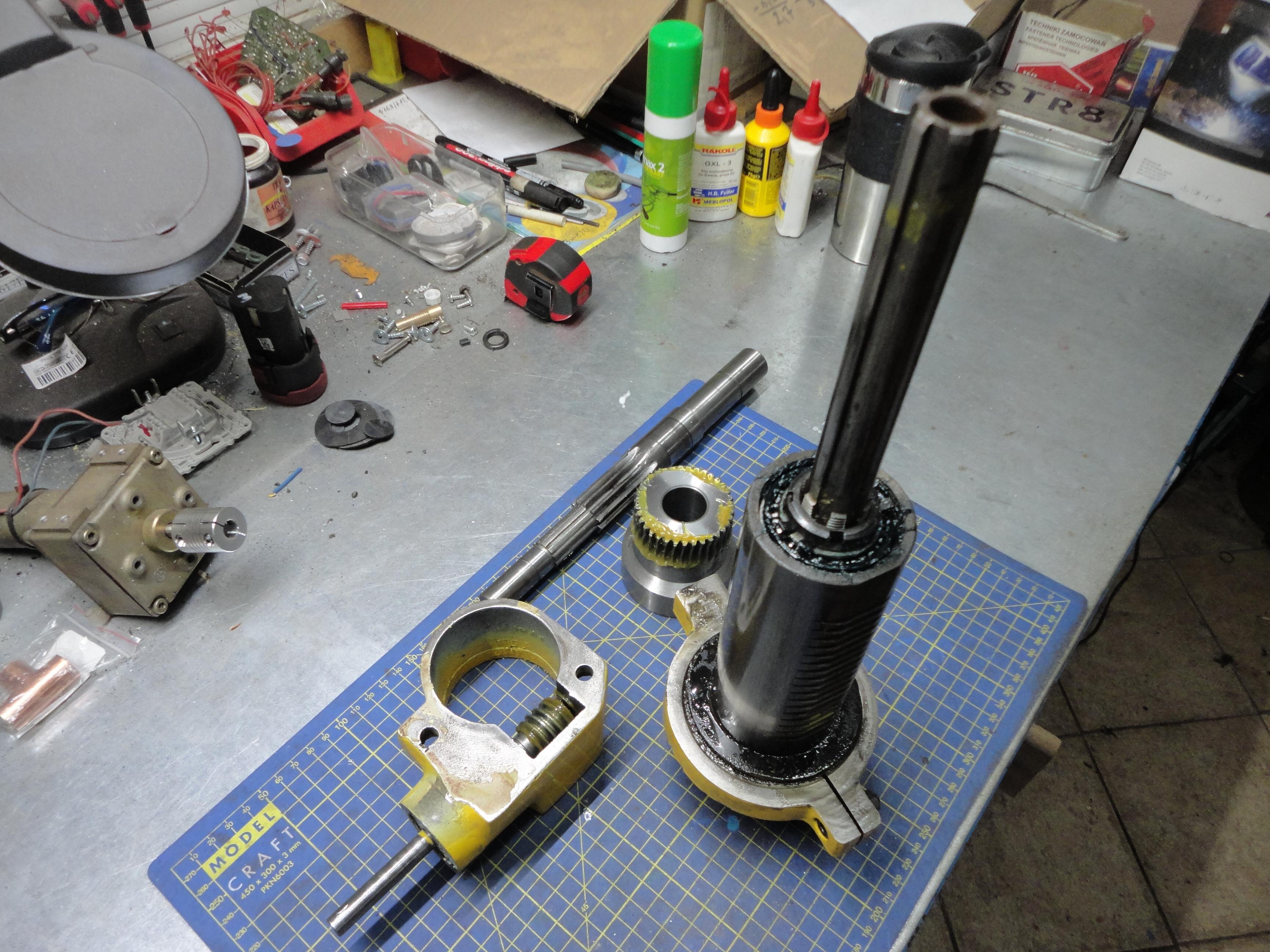

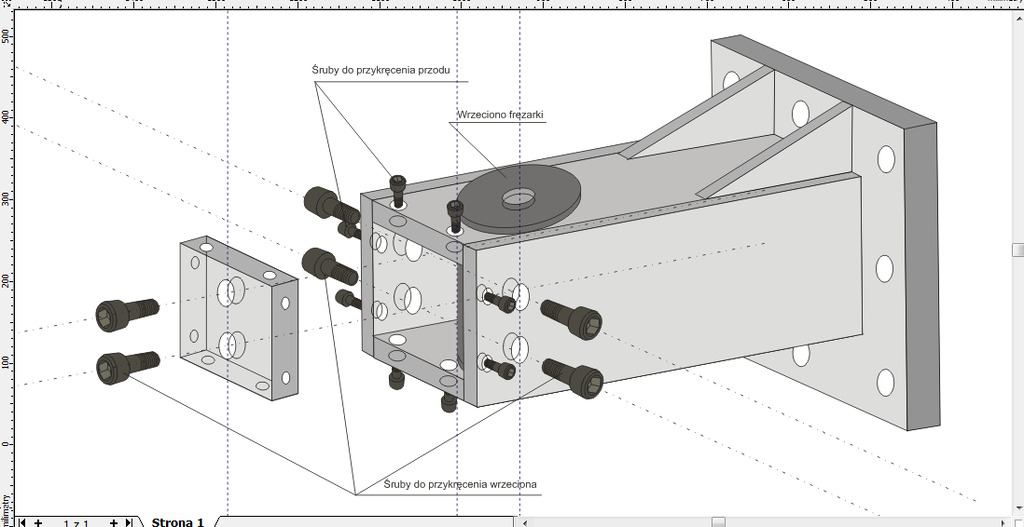

Posiadam też taki oto wałek wrzeciona ze stożkiem ,,Morse'a 3,, do jakiejś chińskiej mini frezarki. Wymiary wałka podaję na załączonym rysunku (sorki że rysowany na szybko ręcznie).

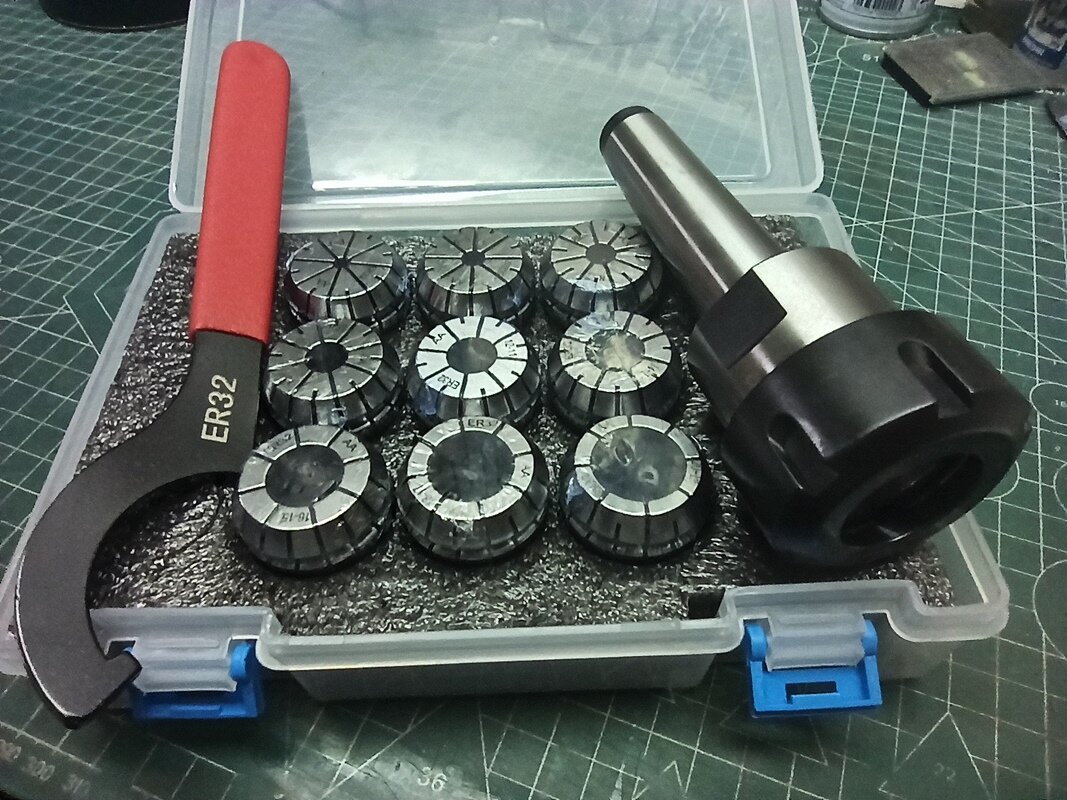

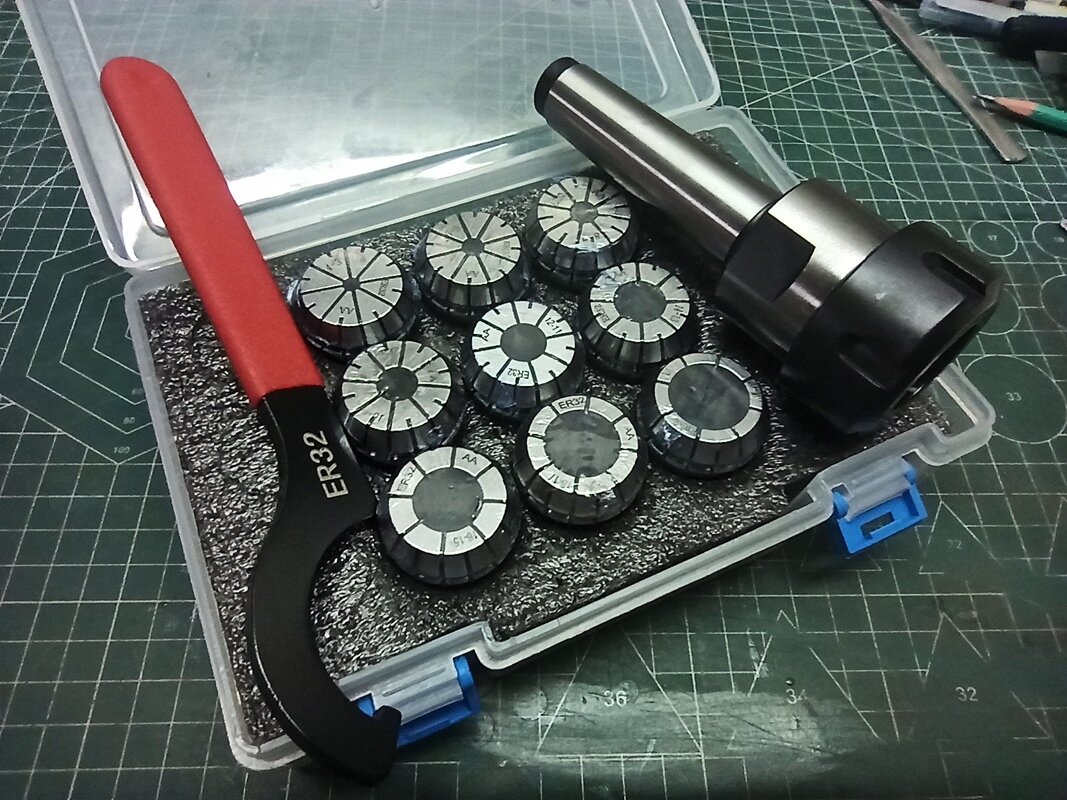

Znalazłem jeszcze u siebie oprawkę na tulejki ER32 oraz sporo różnych frezów do metalu. Byłoby żal tego nie wykorzystać.



ku

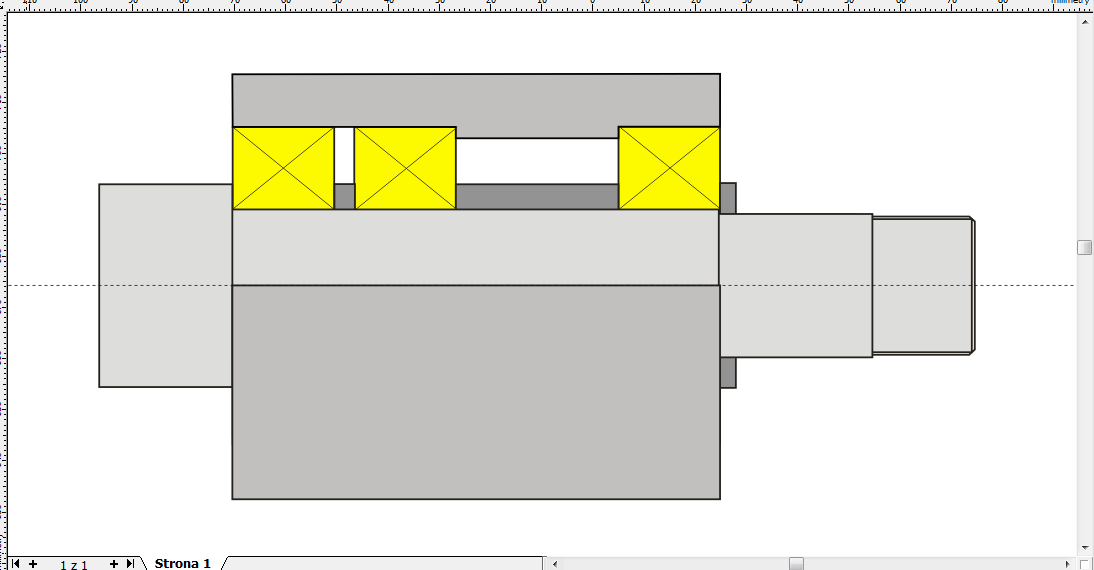

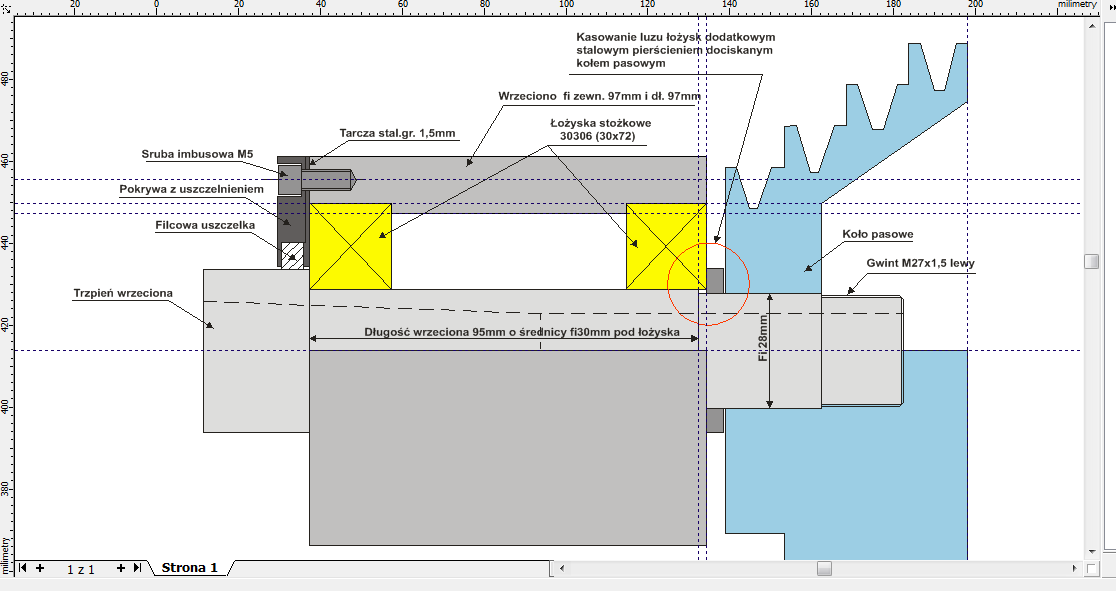

A oto taki szybki rysunek do łożysk skośnych (kolor żółty). Na rysunku kasowanie luzu poprzez koło pasowe i niewielki pierścień nakrętką z lewym gwintem M27x1,5





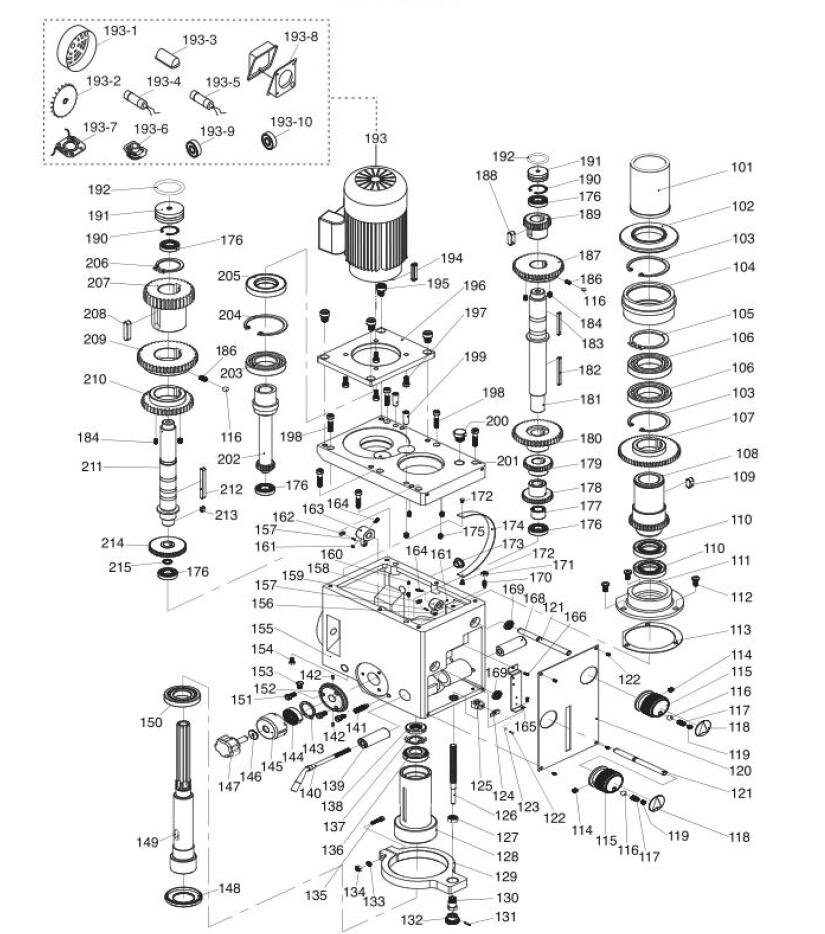

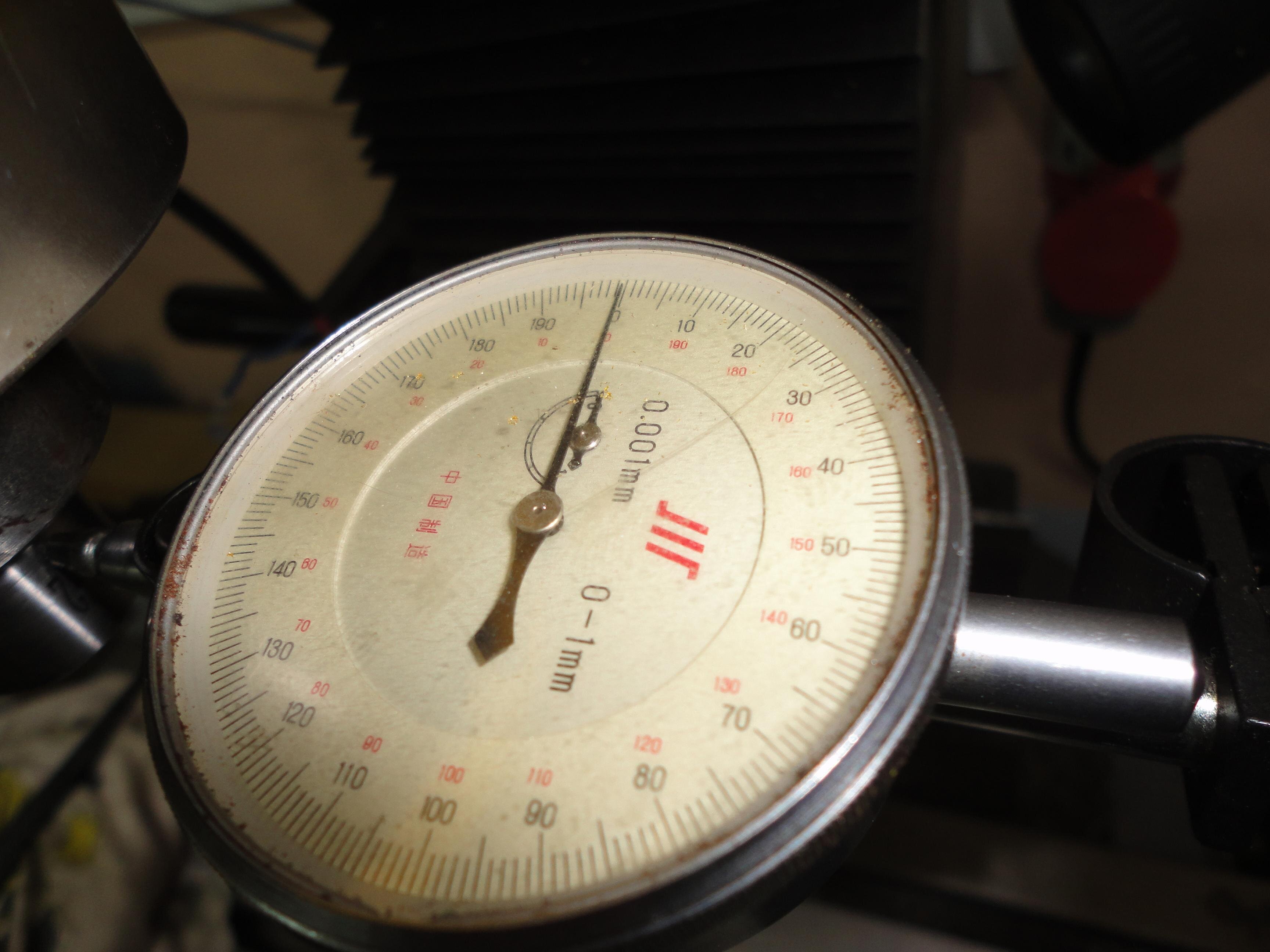

    No i teraz przechodzimy do sedna. Otóż wykonanie wrzeciona na wyżej pokazanym gotowym wałku. Chodzi mi o to jaki najlepiej typ łożysk zastosować - stożkowe czy może jednak skośne i jak w ich przypadku najlepiej rozwiązać kasowanie luzów. W przypadku stożkowych myślałem o jednym z przodu wałka i jednym z tyłu. W przypadku skośnych - dwie szt. z przodu wałka i jedno z tyłu. Czy może lepiej dwórzędowe z przodu i jednorzędowe z tyłu? Kolejne pytanie to z jakimi kątami pracy w takim urządzeniu byłyby łożyska skośne najlepsze. Jak je rozwiązać w obudowie wrzeciona odnośnie naprężeń i kasowania luzów. Wiadomo też - tak jak u może większości wolałbym nie generować niepotrzebnych kosztów. Liczę się z tym, że nie uzyskam na niej takich efektów jak na maszynie fabrycznej, ale myślę że warto spróbować. Wiem, że są obecni na tym forum Koledzy którzy posiadają niesamowitą wiedzę w temacie mechaniki i może zechcą się nią co nieco podzielić? Kiedyś popularne było takie powiedzenie ,,POMOŻECIE,,😉? Z góry dziękuję i pozdrawiam. Grzegorz
