Witam

W dniu 18.03.2024 o 20:30, jarek996 napisał:

 Pisalem juz kiedys, ze WARIAT ?





 Tak pisałeś 😃



Nowy  projekt czas zacząć

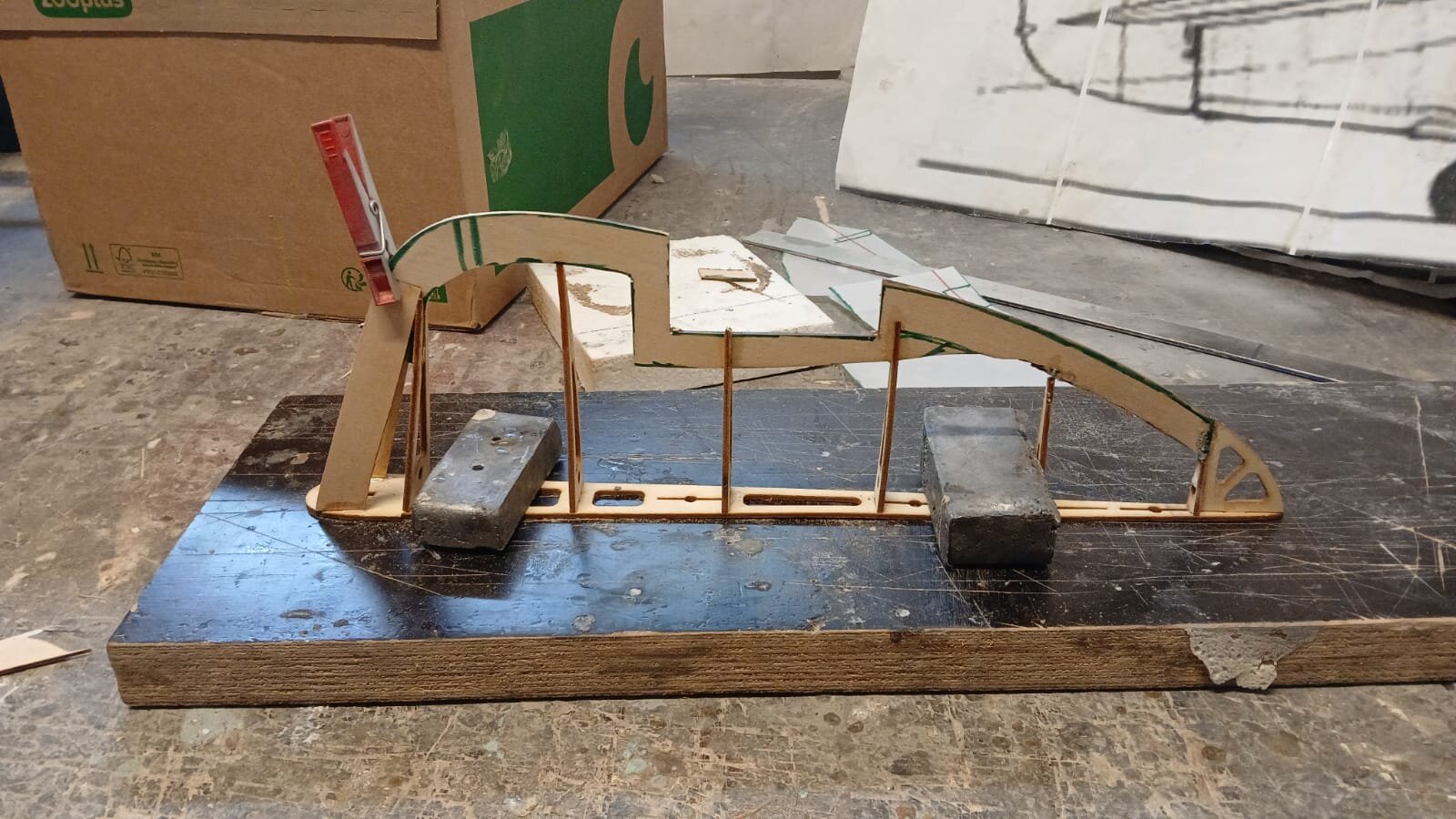

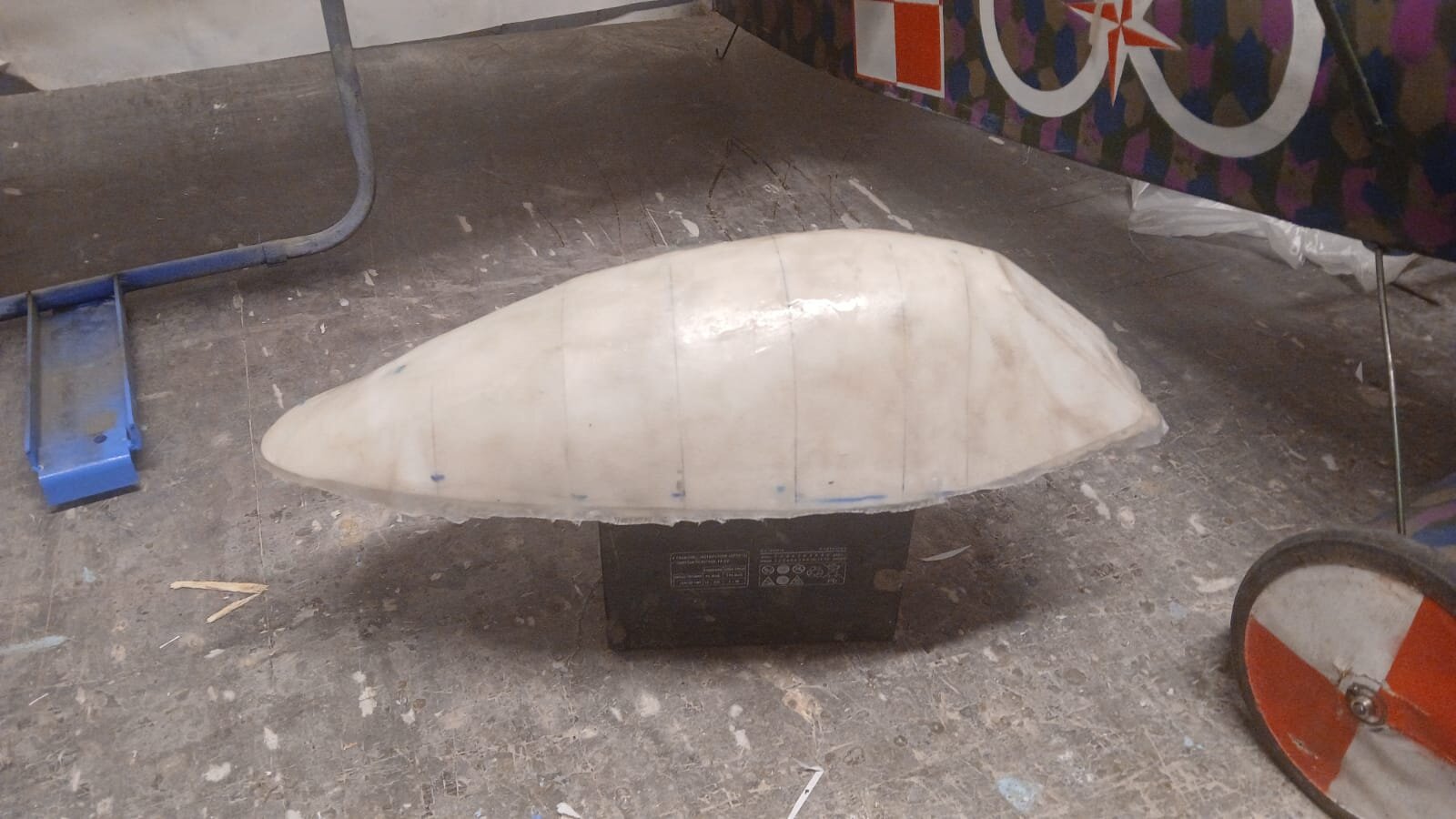

na razie kopyto kabiny





CDN

[jarek996]

1 godzinę temu, paweln7 napisał:

Witam

 Tak pisałeś 😃



Nowy  projekt czas zacząć



na razie kopyto kabiny





CDN



Jestes jednym z nioewielu na forum , ktorzy buduja modele szybciej, niz ja jezdze rowerem 😂

[paweln7]

Witam

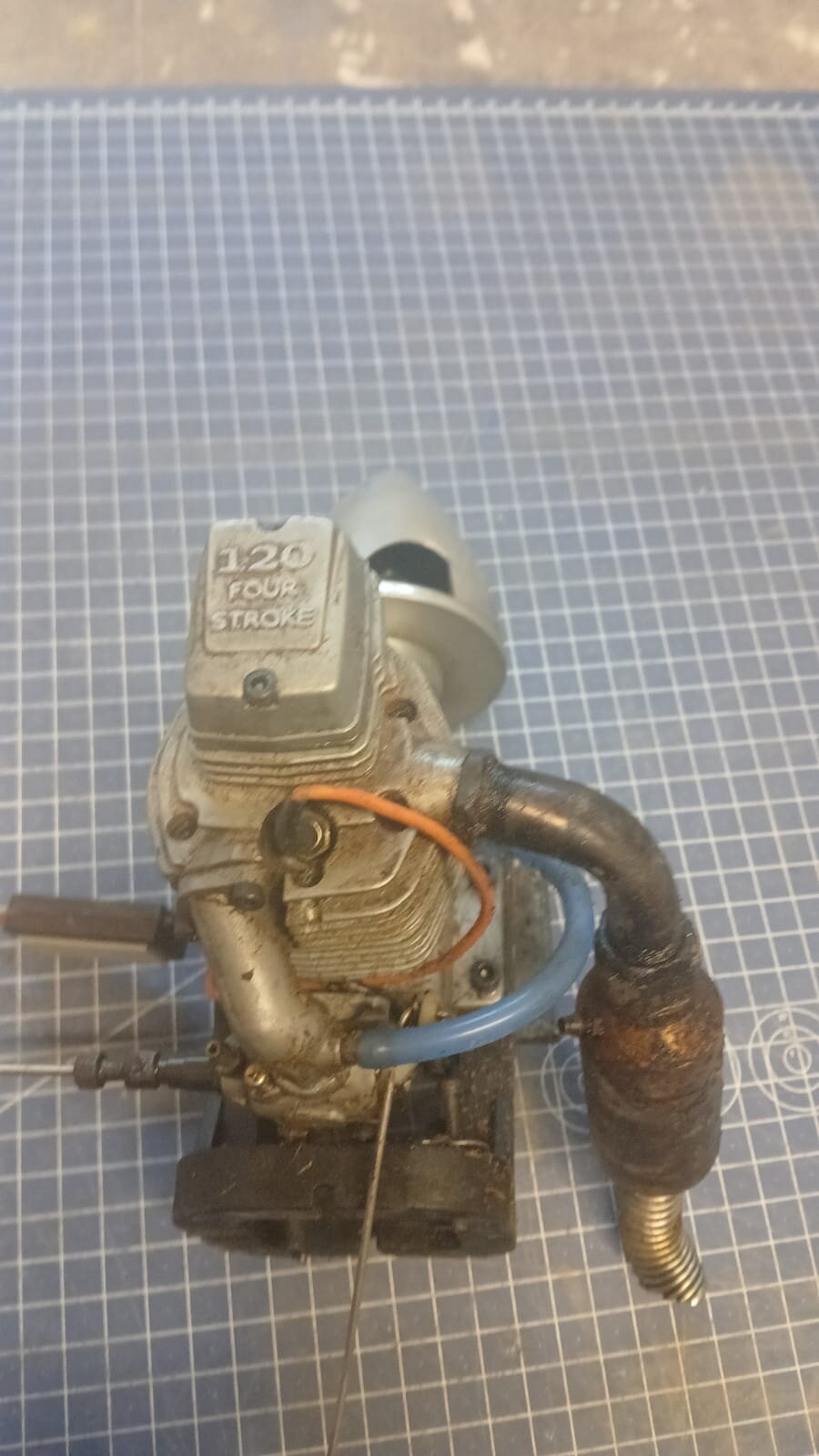

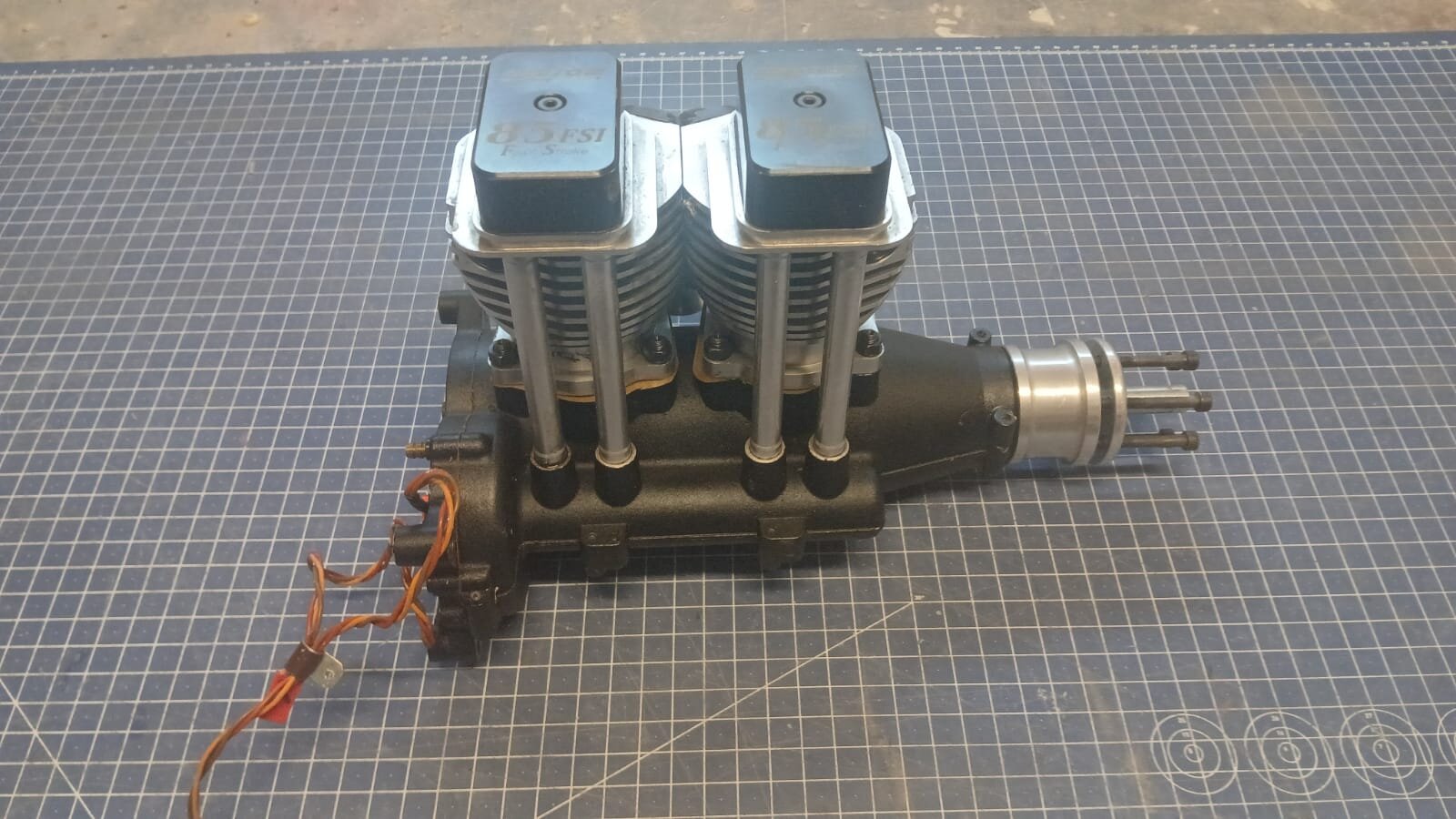

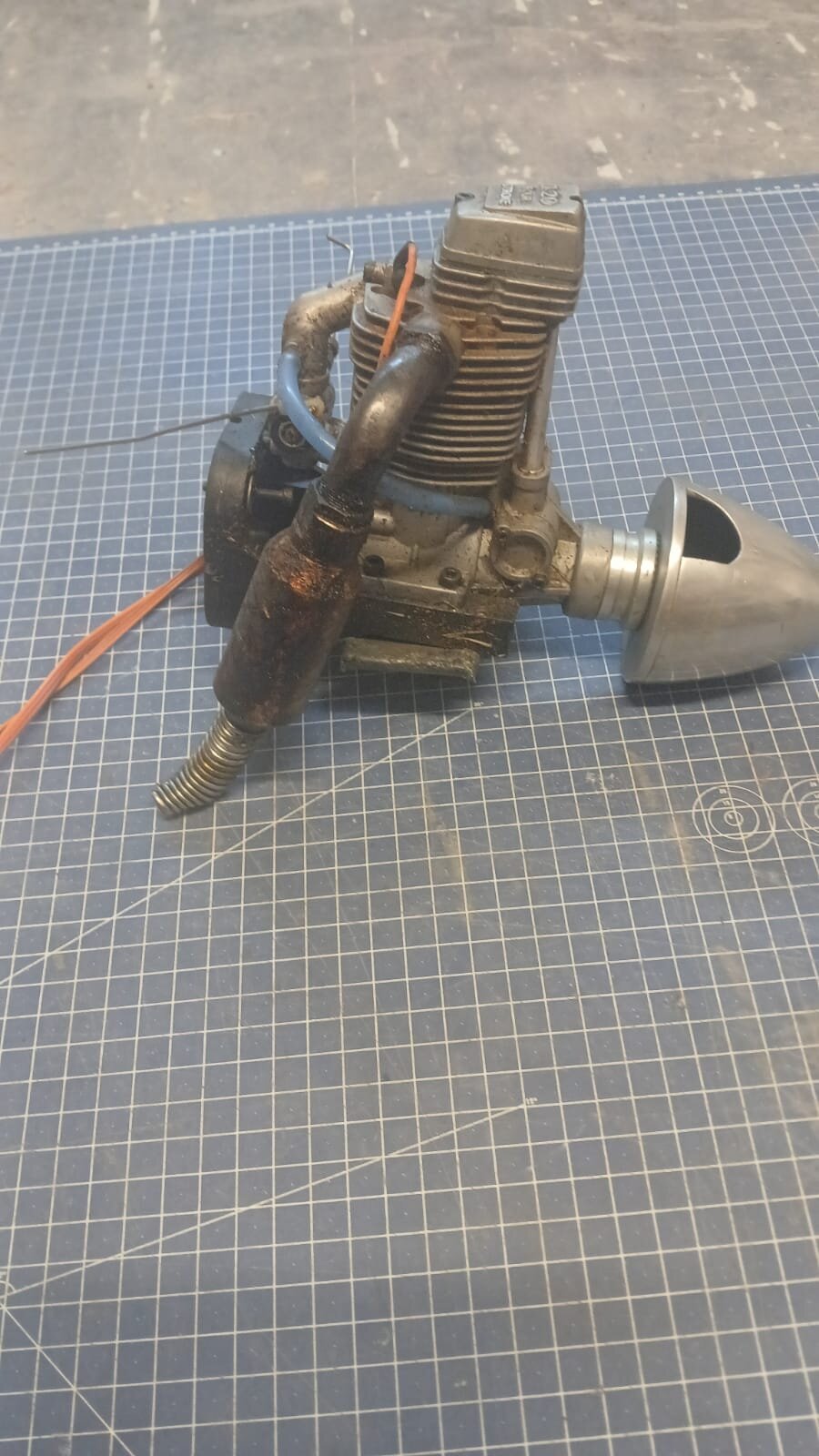

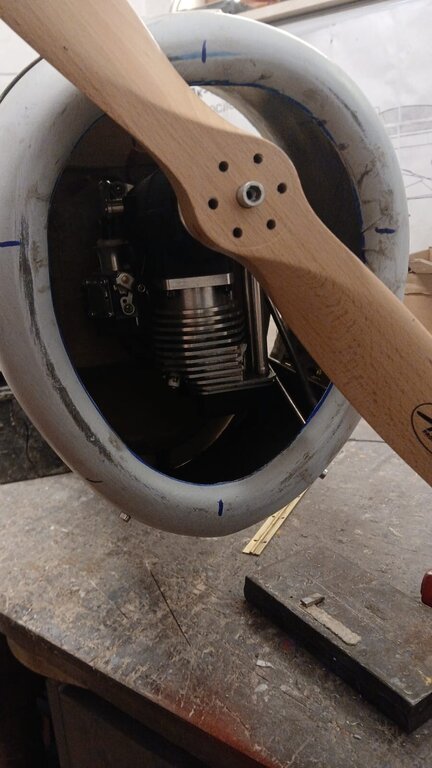

Znalazłem w szafie taki motorek,



więc postanowiłem  zbudować sobie taki samolocik





Ale coś mnie tknęło i pogrzebałem głębiej w szafie i znalazłem takie cuś





wiec stwierdziłem że ten będzie lepszy dwa garnki do dzbanka to lepiej niż jeden garnek



A tak na poważnie to kiedyś kupiłem niedokończony projekt P-47D o rozpiętości 2,4 m dokładnie taki sam jak miałem i sprzedałem ,



Zaczynamy

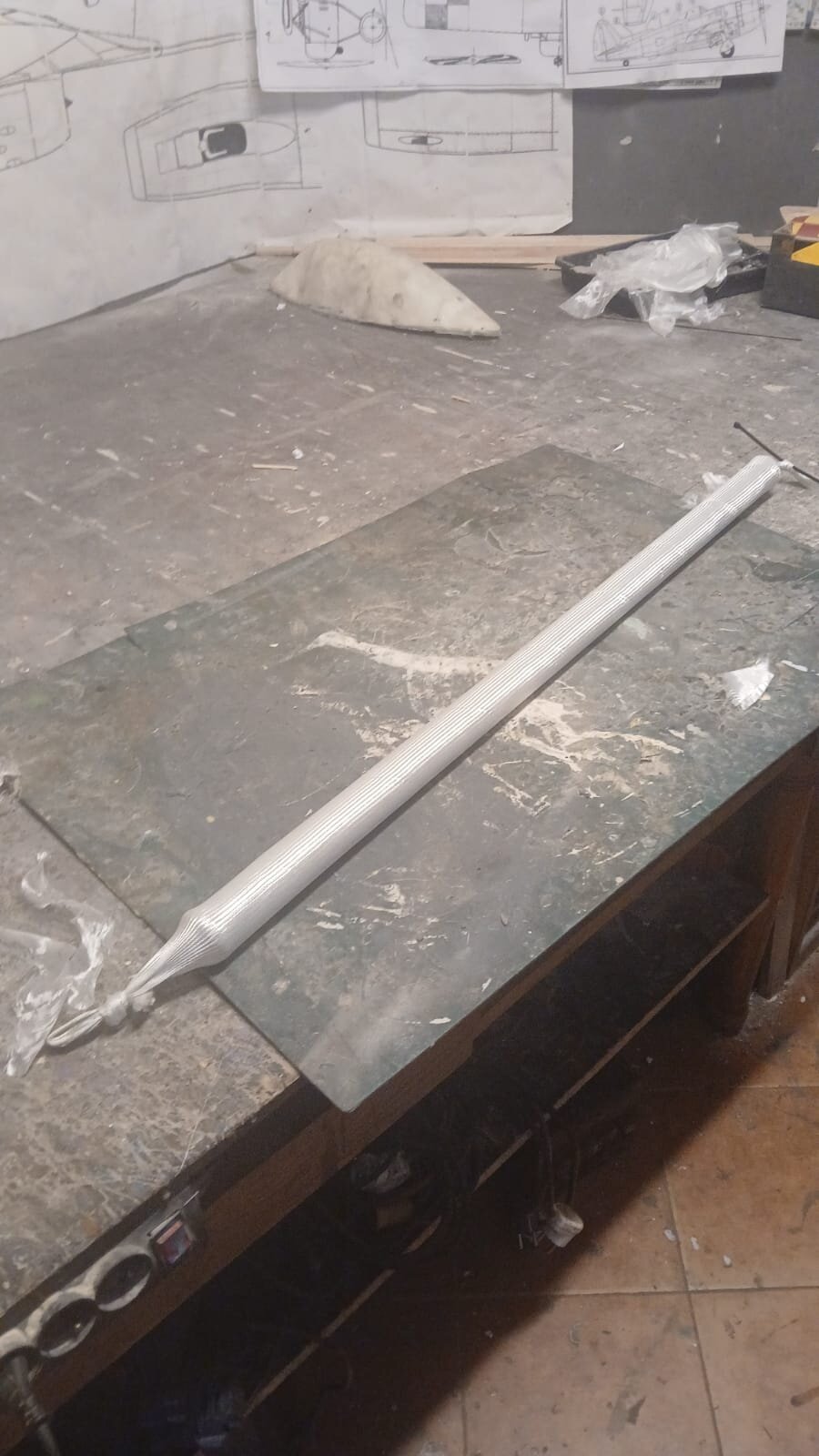

potrzebna będzie mi rura laminatowa więc trzeba było ją sobie zrobić

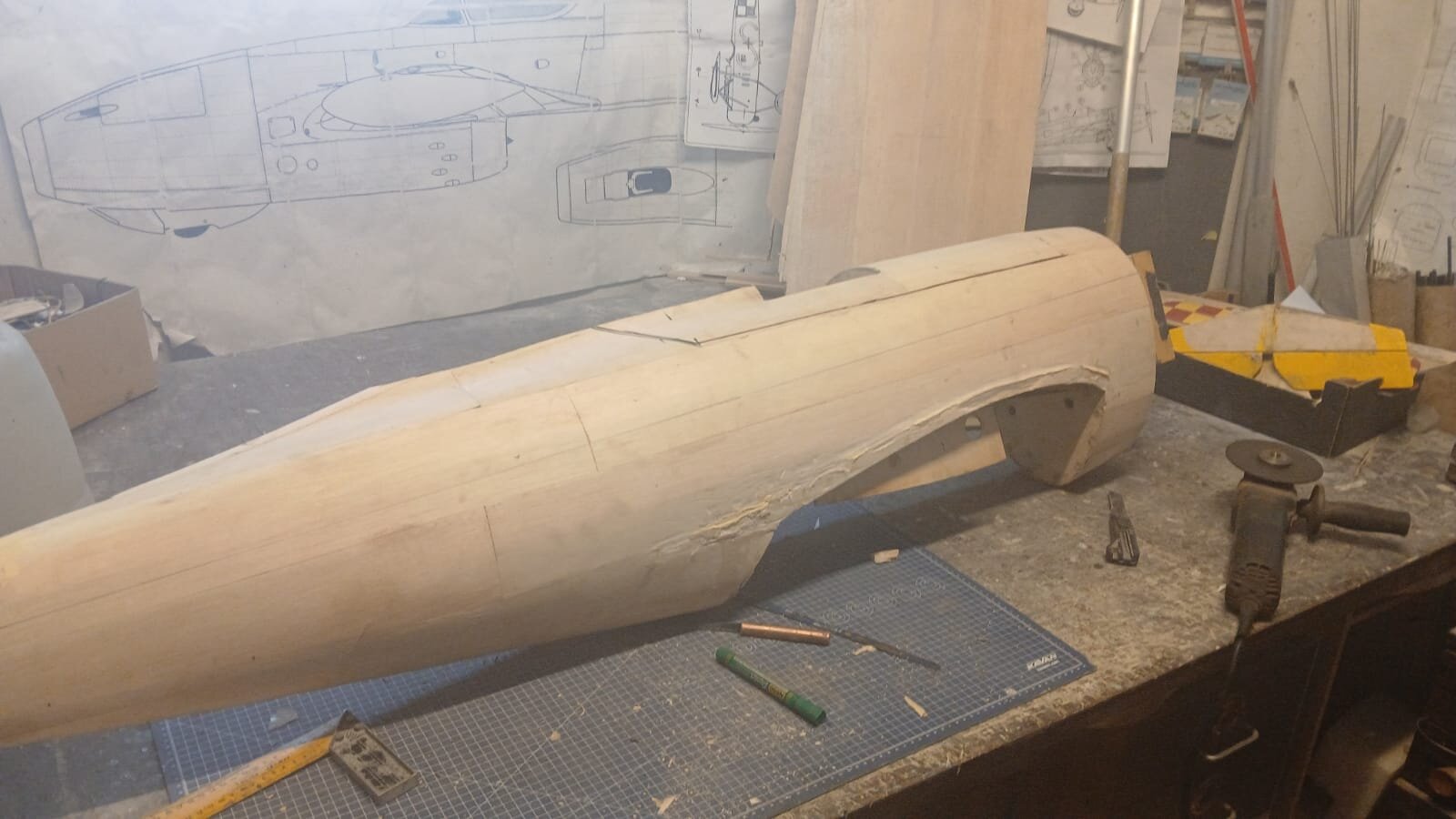

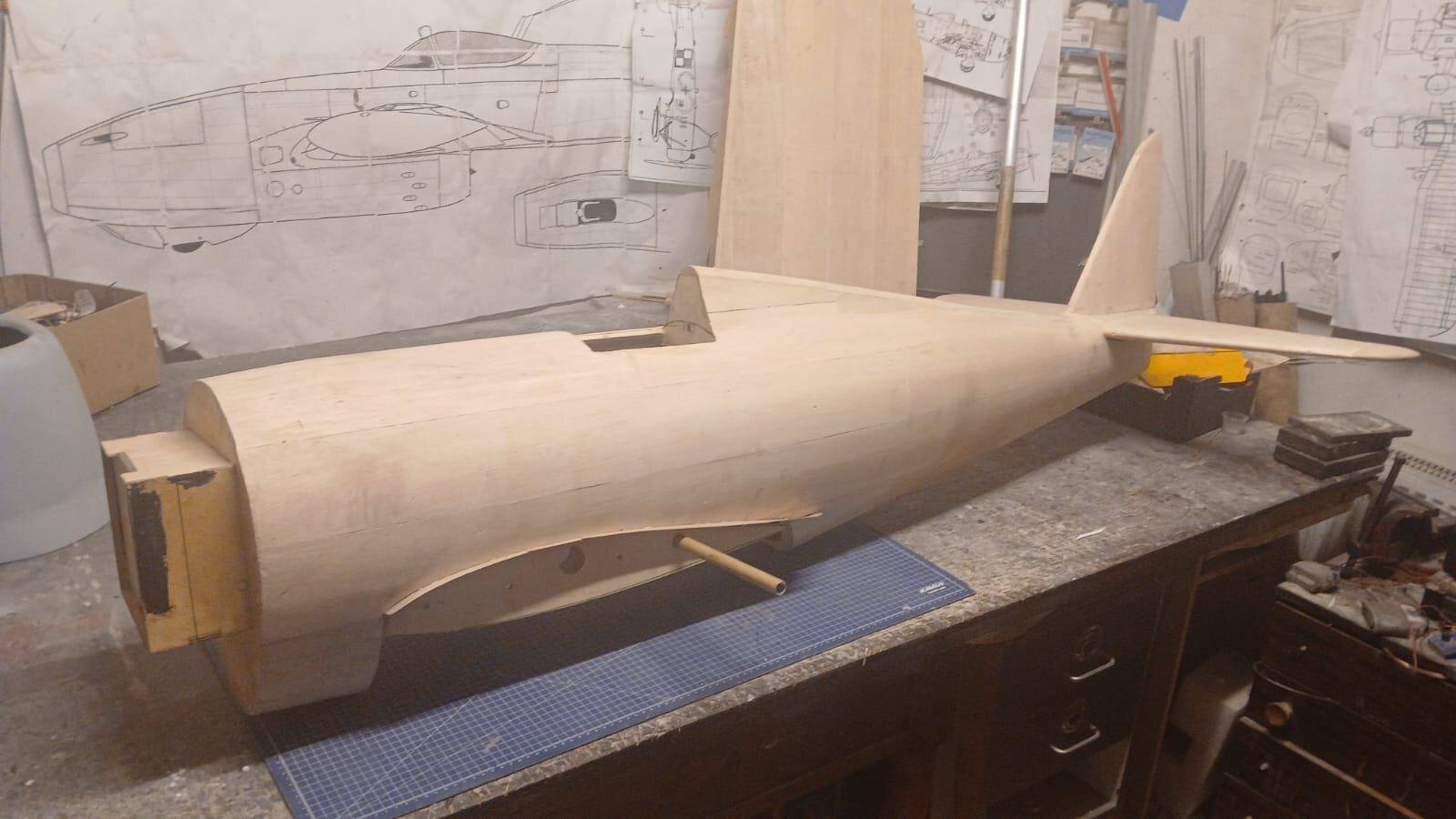

kadłub przy przeróbce z wersji D na N wymagał rozsunięcia skrzydeł o 27cm po przez dorobienie centropłata





pozbawieniu kadłuba garba

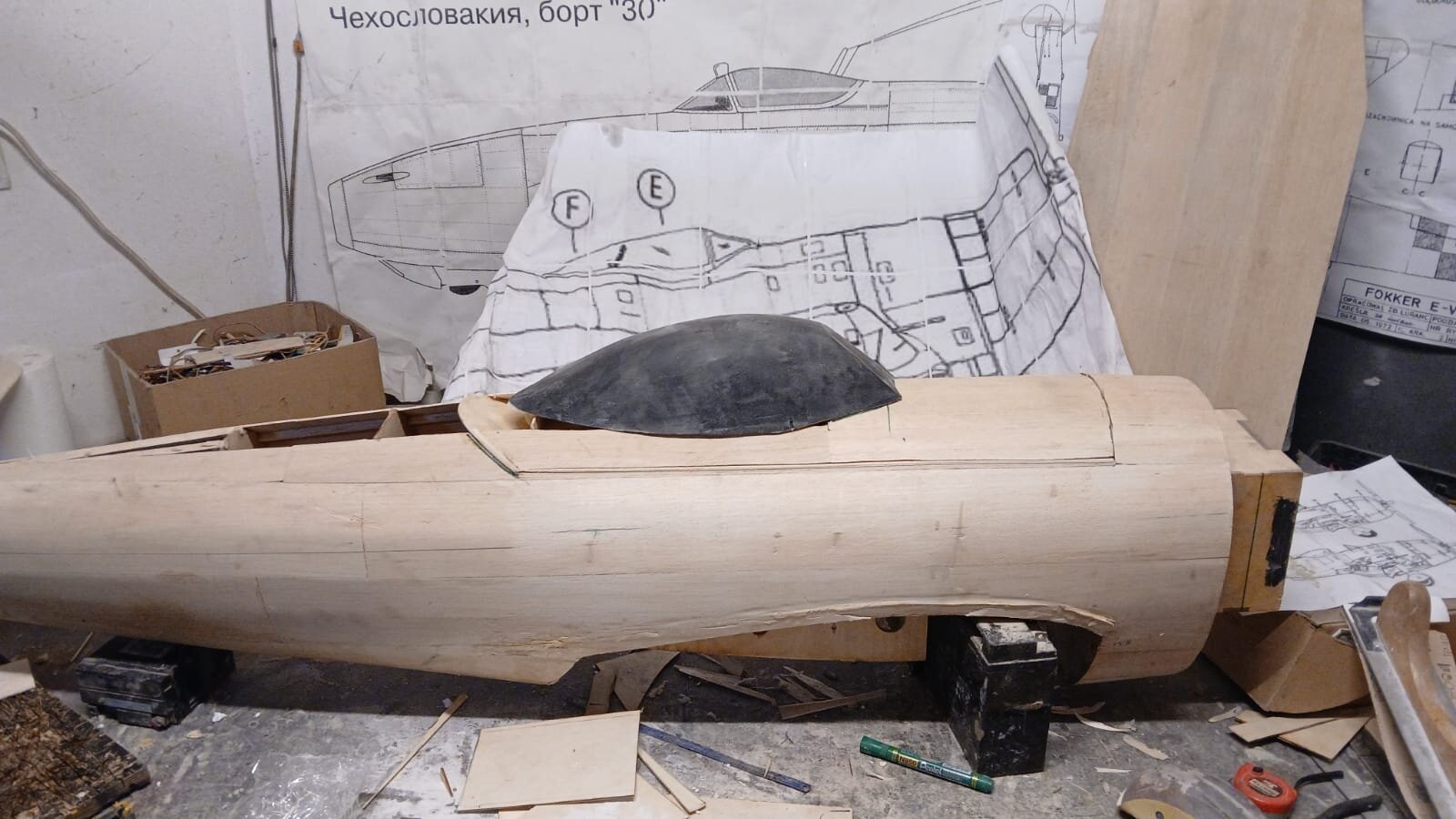

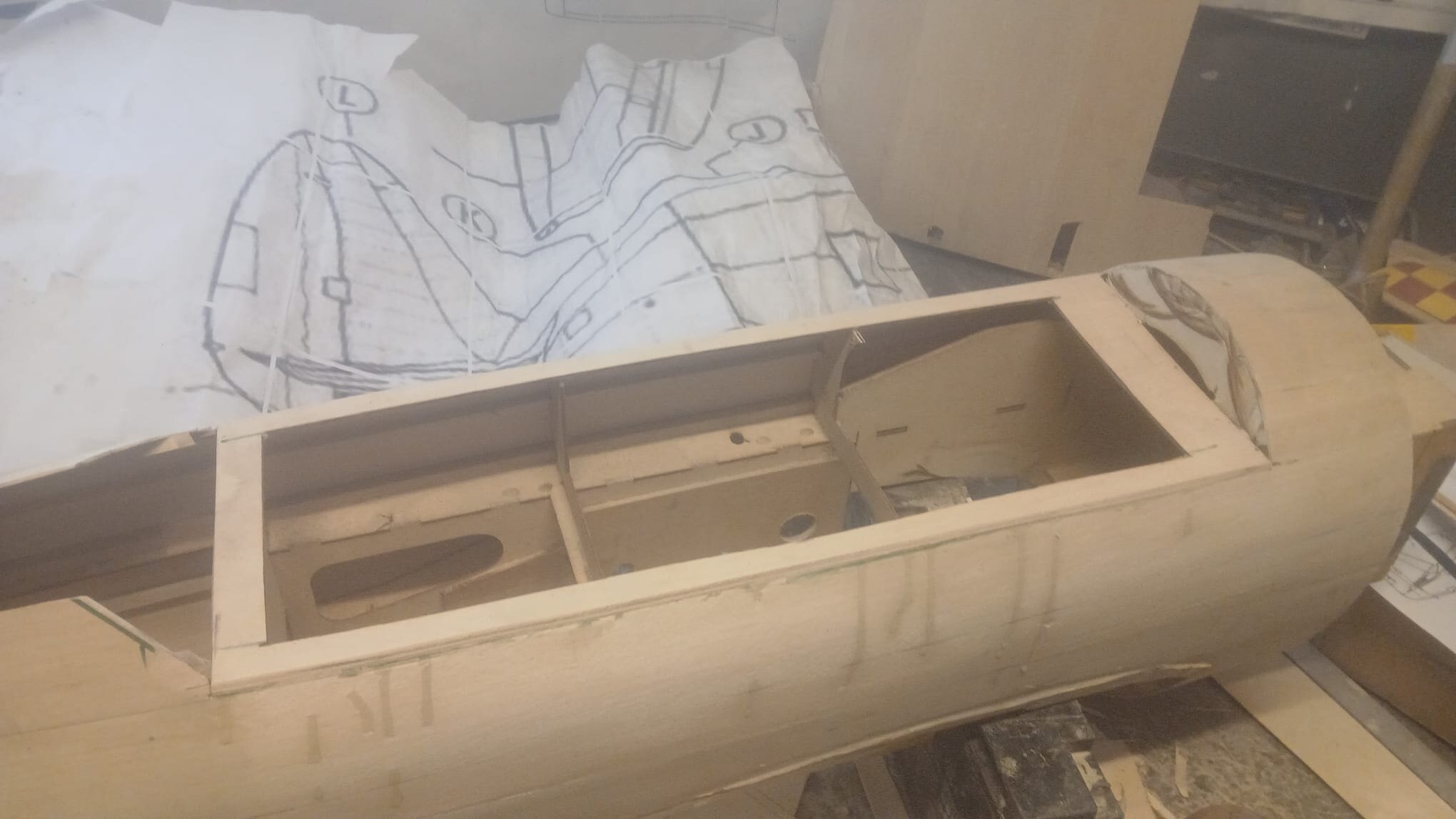

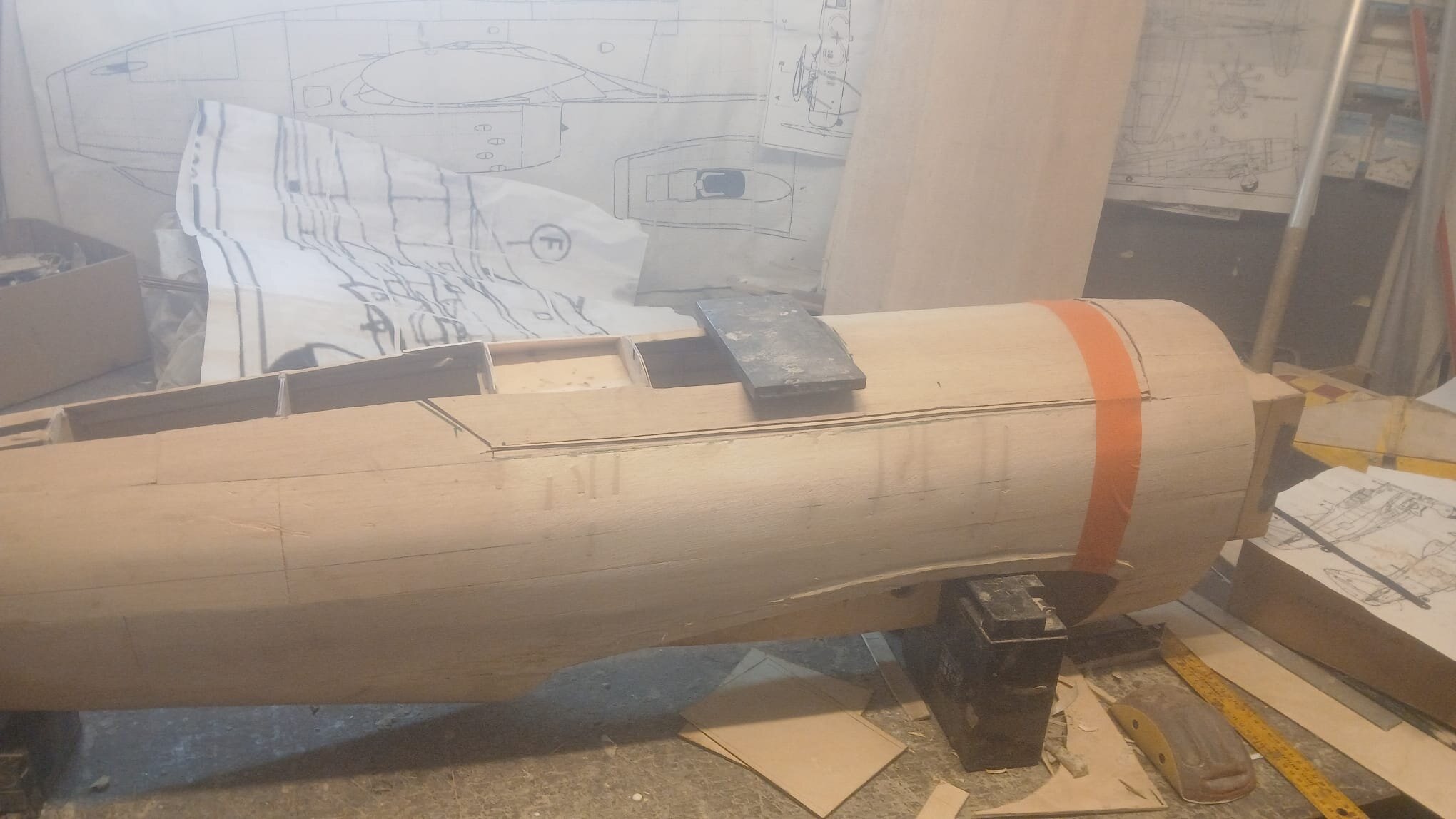

żeby był jakiś dostęp do kadłuba ( wcześniej był po zdjęciu skrzydła ) a po dorobieniu centropłata i wklejeniu go na stałe do kadłuba podjąłem decyzje o odcięciu górnej części kadłuba  , aby utrzymać sztywność kadłuba w wycięte miejsce w kadłubie wkleiłem wręgę ze sklejki 3mm co zamknęła i usztywniła kadłub .





CDN











[paweln7]

[paweln7]

Witam

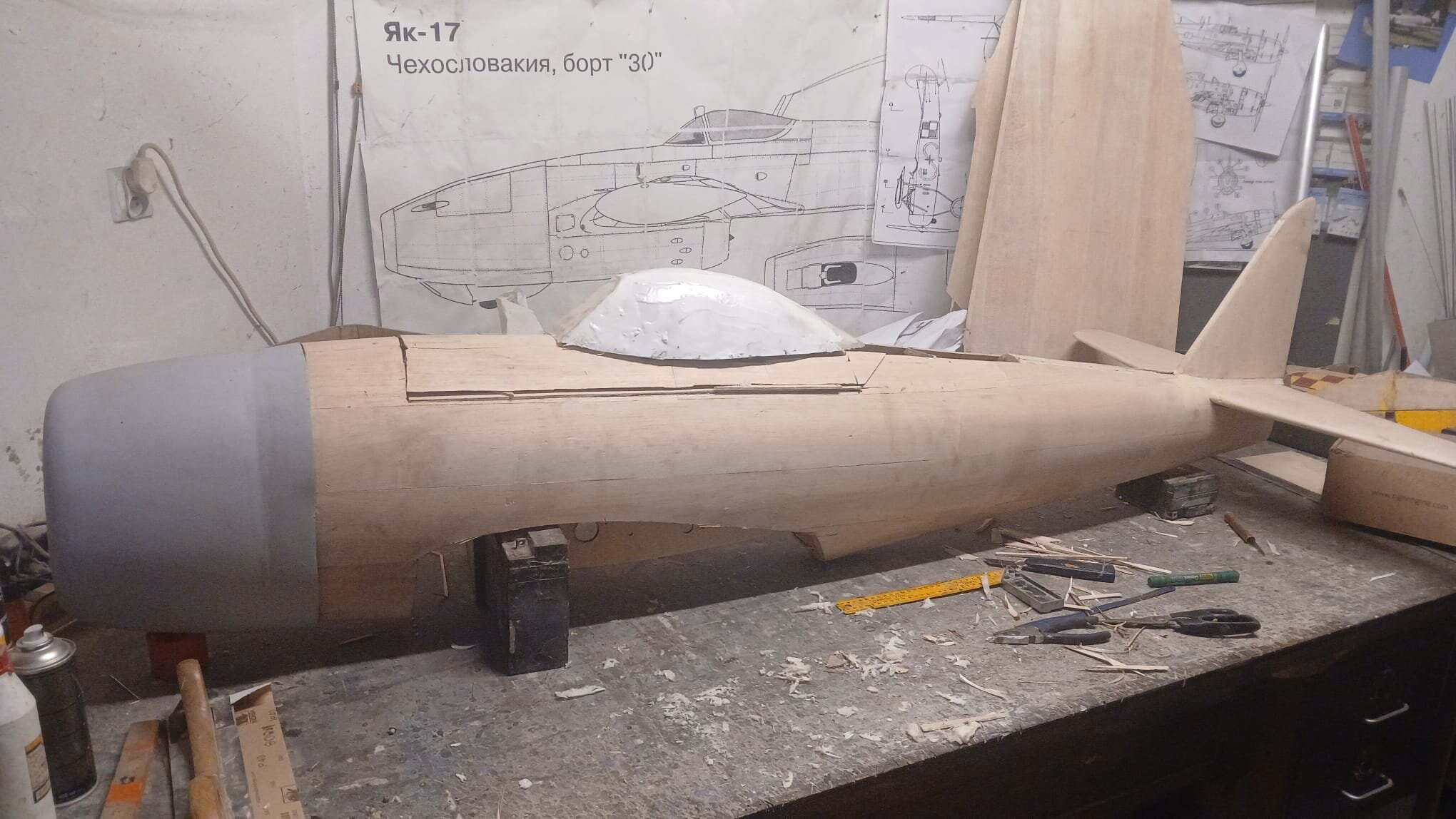

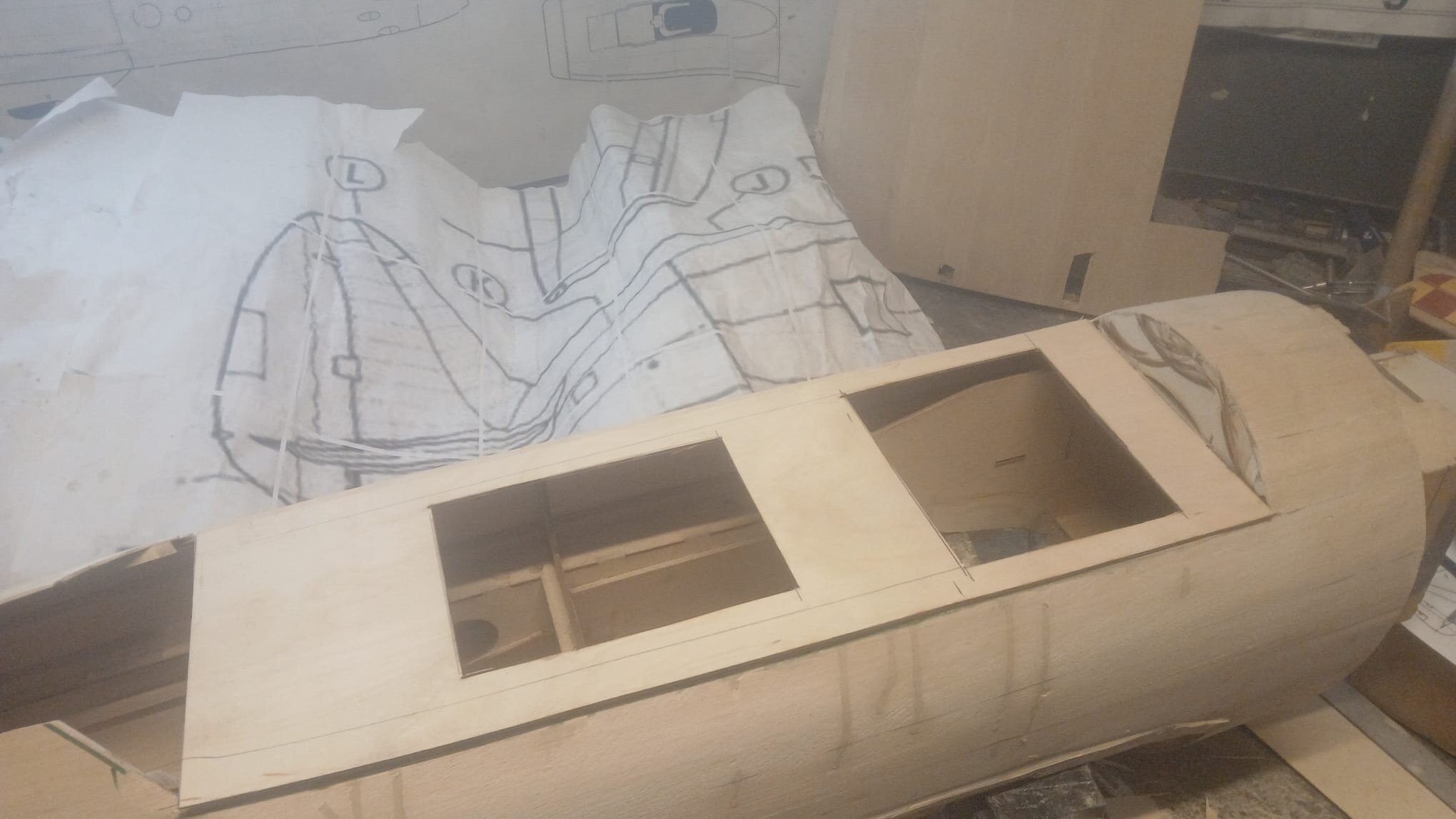

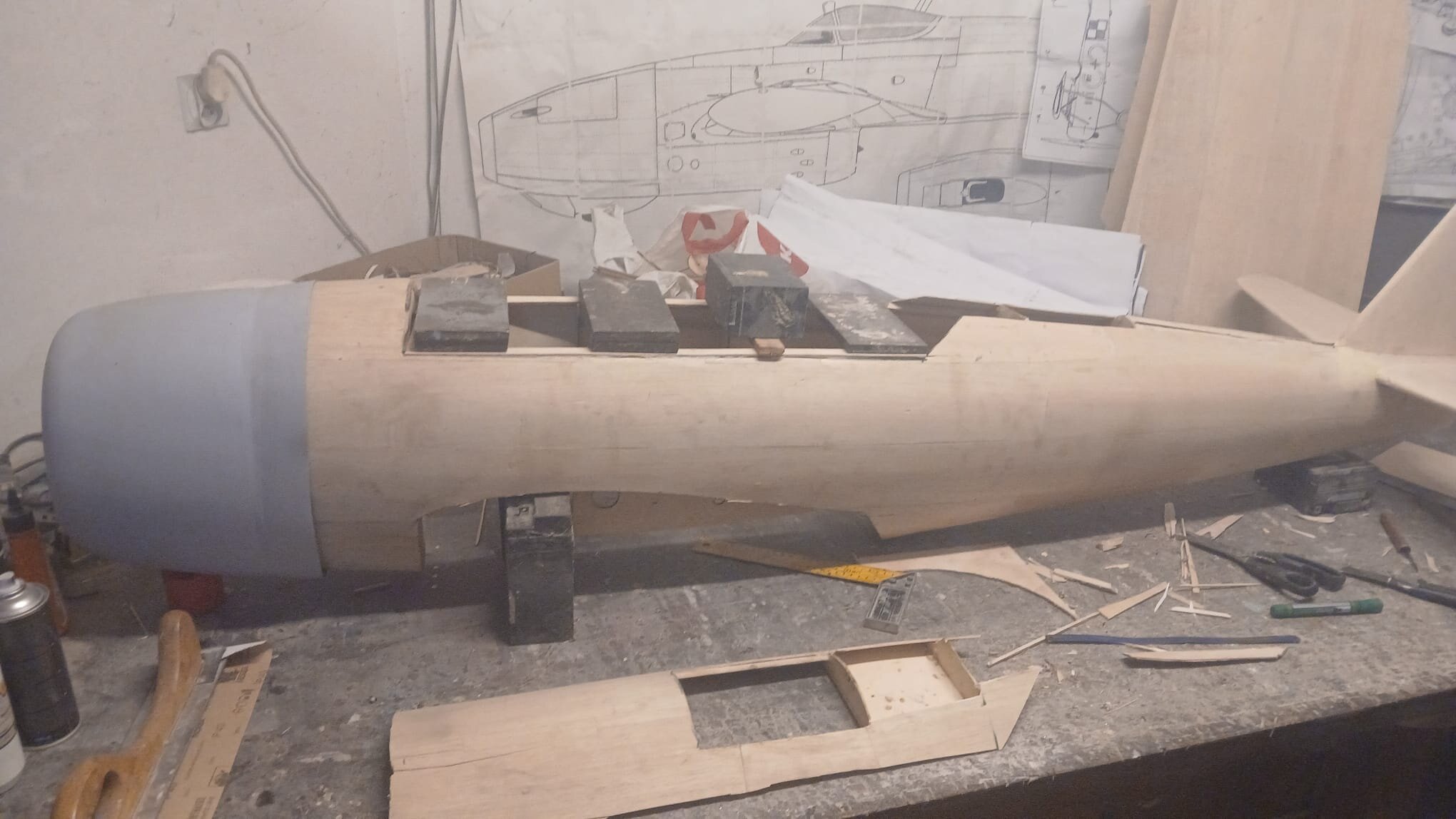

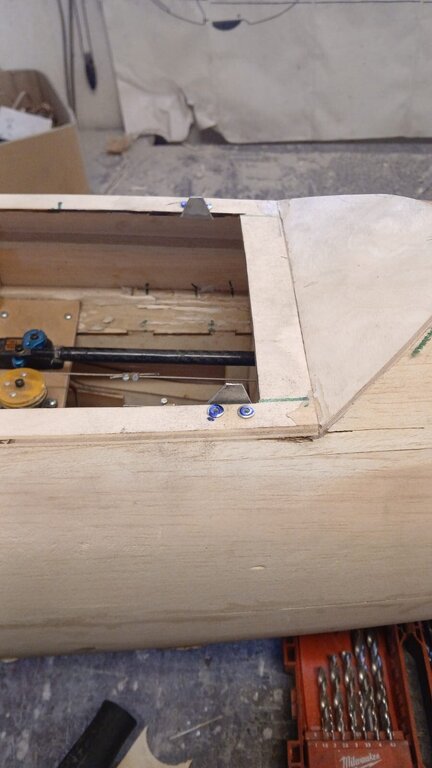

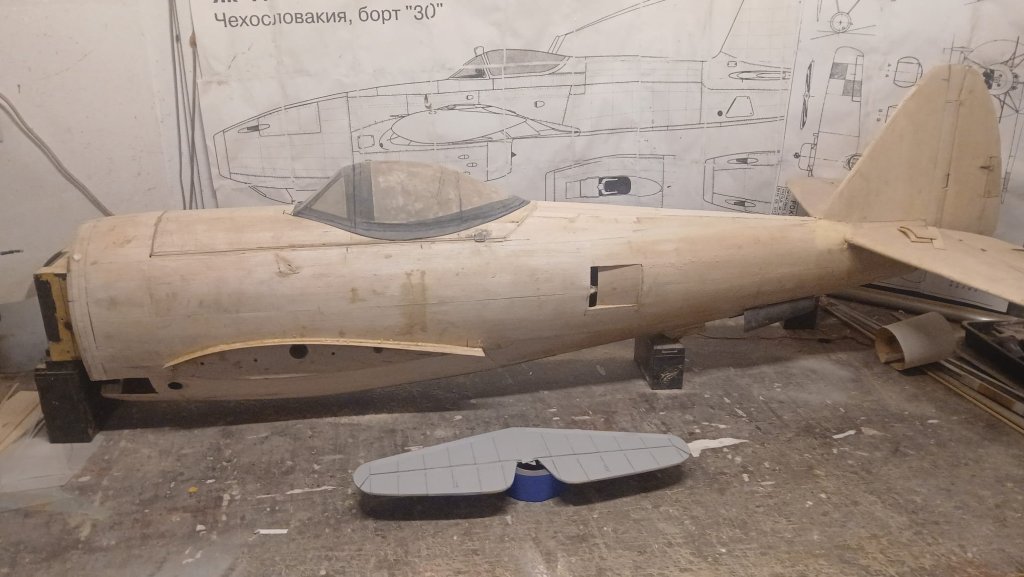

Lecimy dalej  kleimy górną pokrywę kadłuba .









CDN

[mecenas]

No i super😄, wyczyść jeszcze obiektyw w aparacie😁, bo trochę zadymione te zdjęcia😄.



Najlepszego w Nowym Roku!

[paweln7]

5 godzin temu, mecenas napisał:

wyczyść jeszcze obiektyw w aparacie



Tak to jest jak się robi foty po przyjściu z pracy .



Kabina jest  o centymetr za wysoka trzeba będzie przypiłować 😄



[paweln7]

Witam w nowym 2026



Zabrałem się za stery wysokości , założenie jest takie aby wszystkie napędy sterów były ukryte .



Materiały na stery wysokości

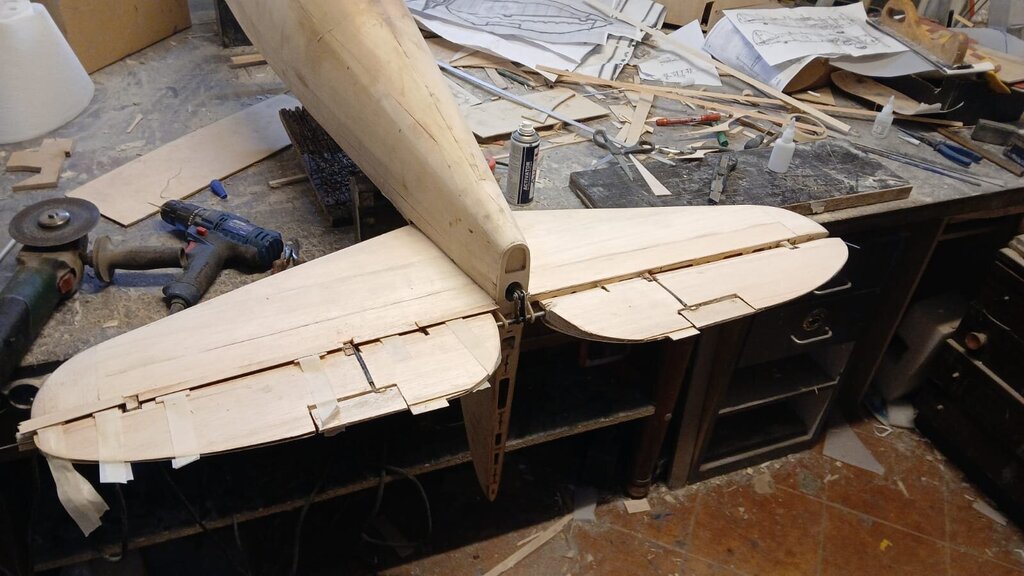

Sklejone

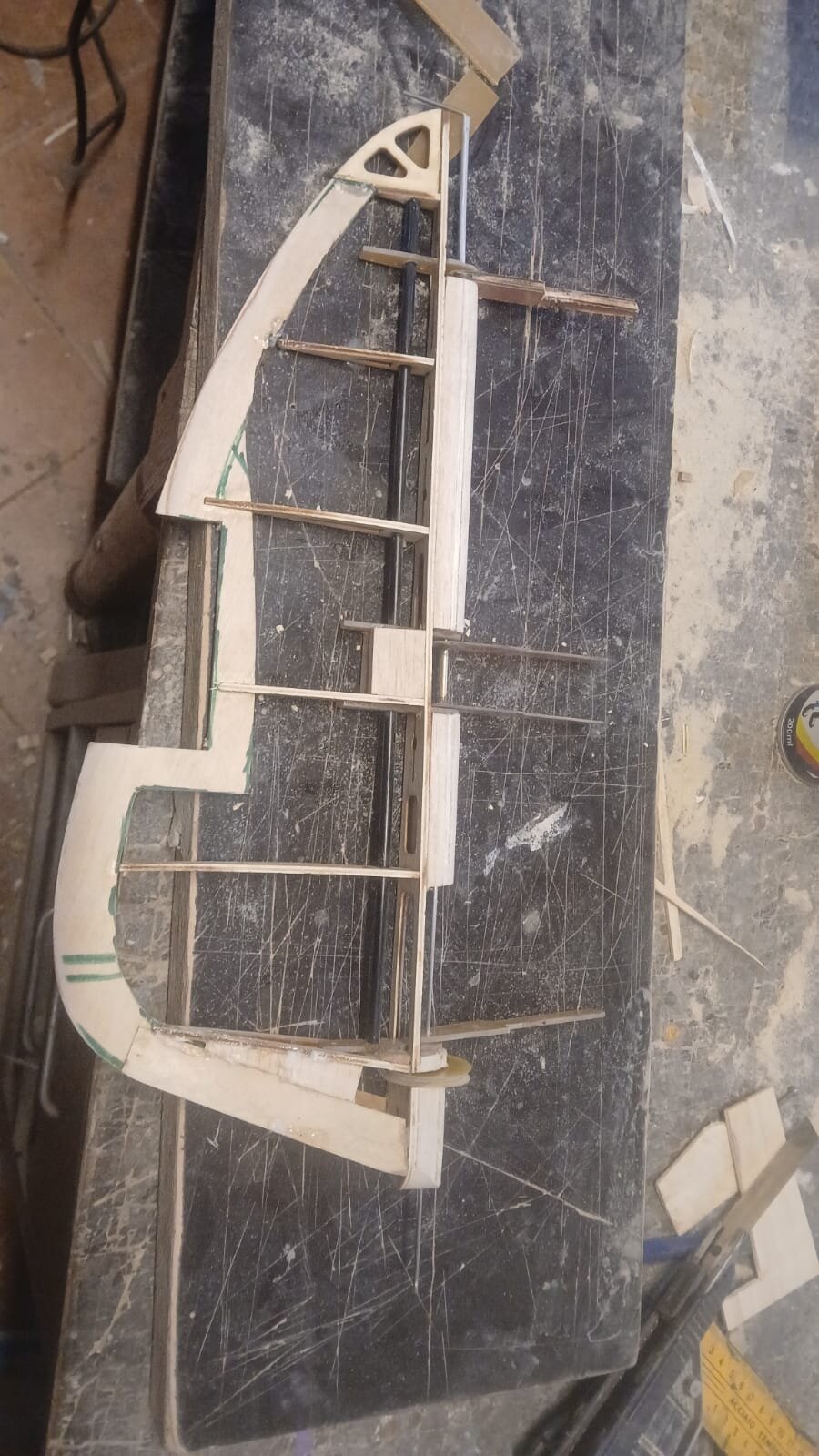

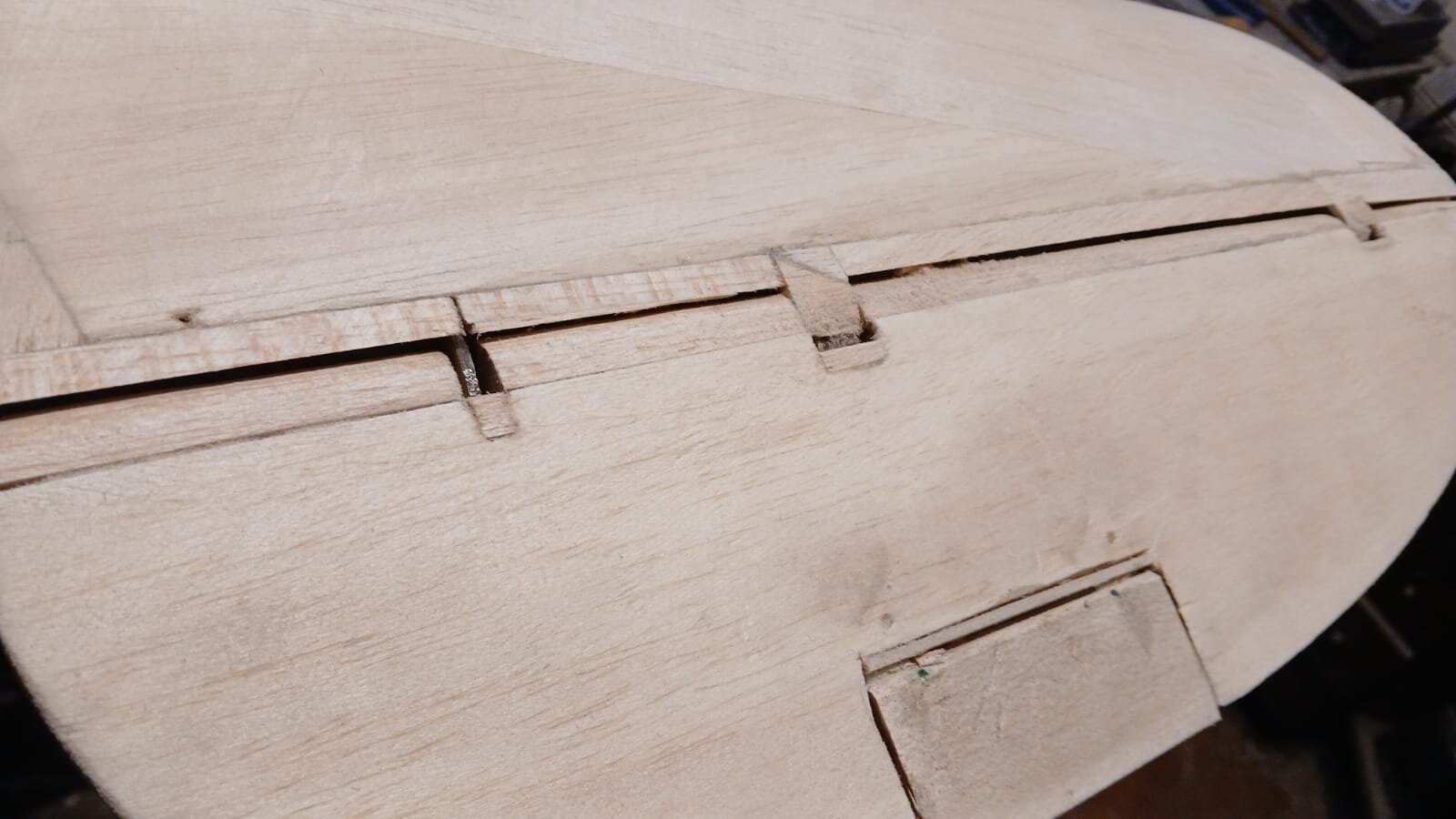

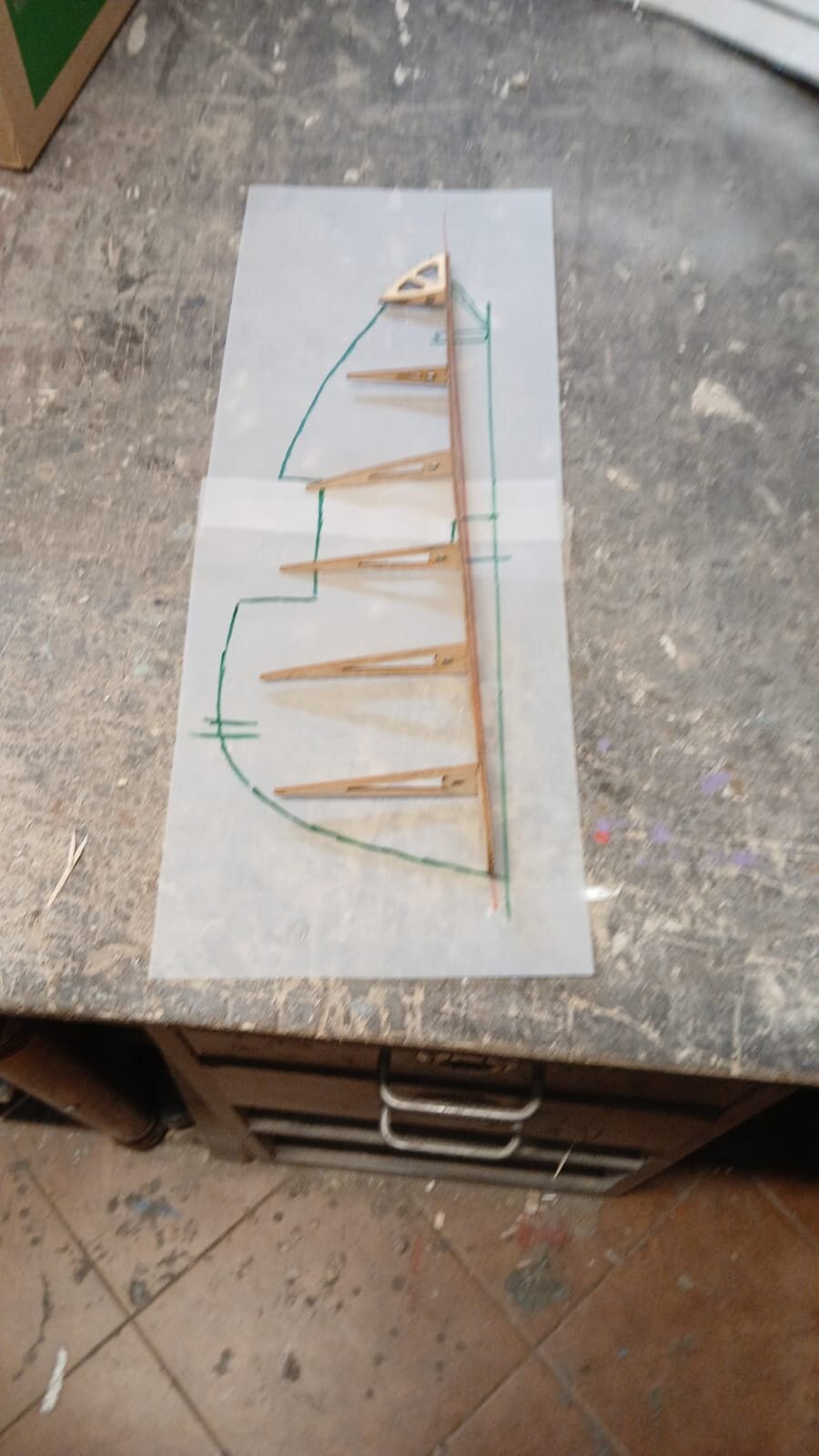

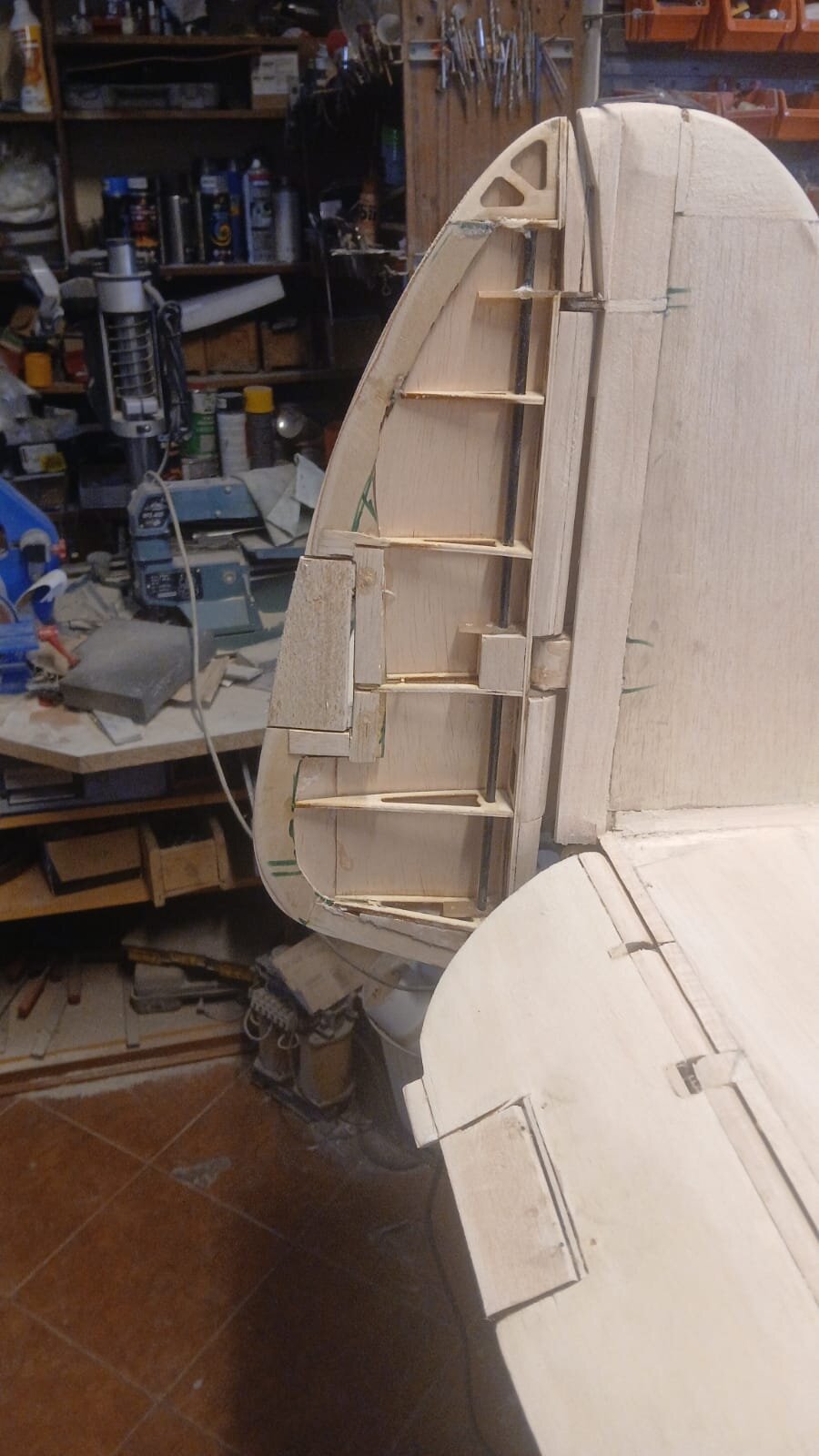

Dorobiłem z płytek laminatowych zawiasy

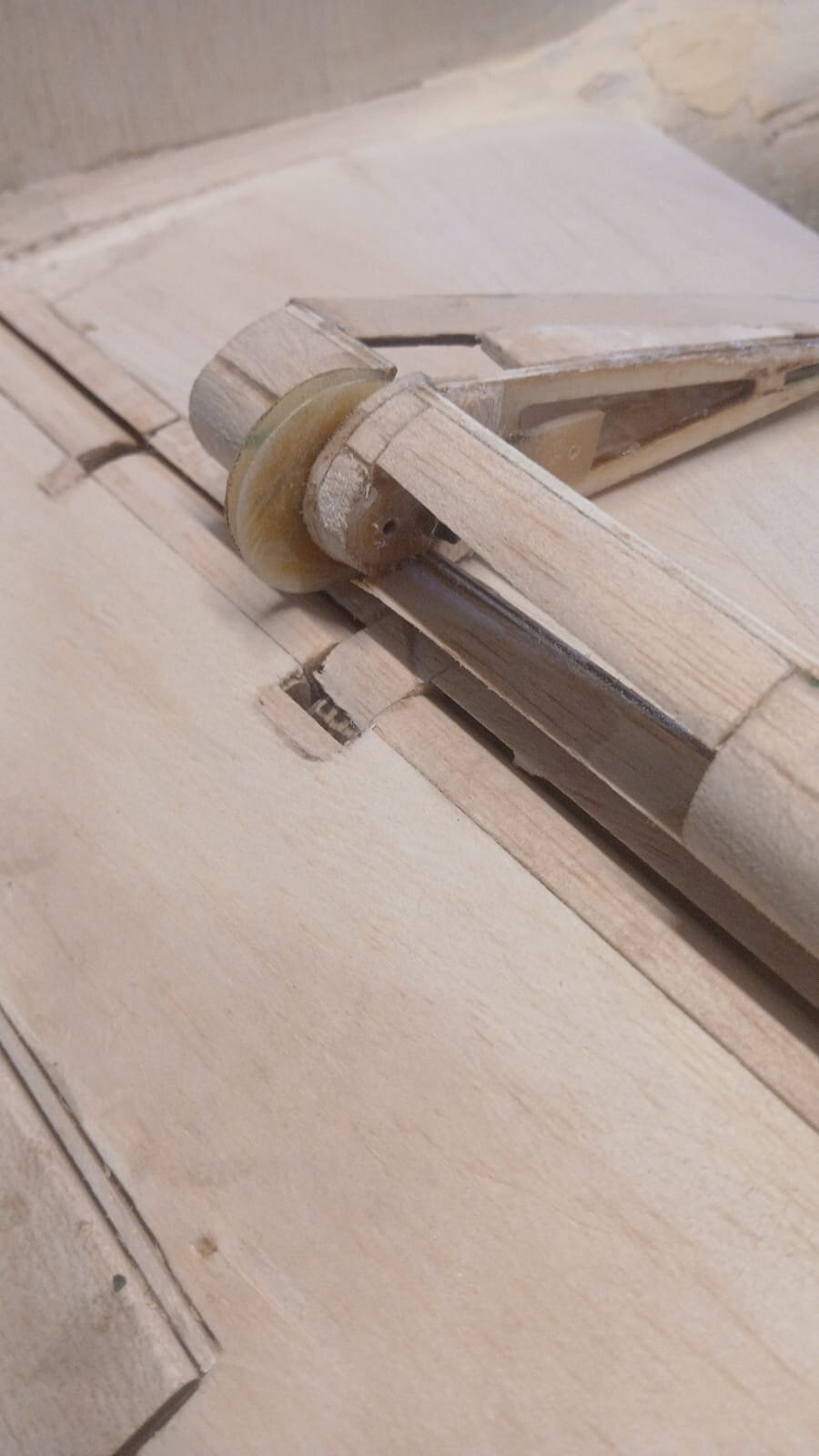

oraz łącznik sterów wysokości





Ustawione i poskładane na sucho





sklejone

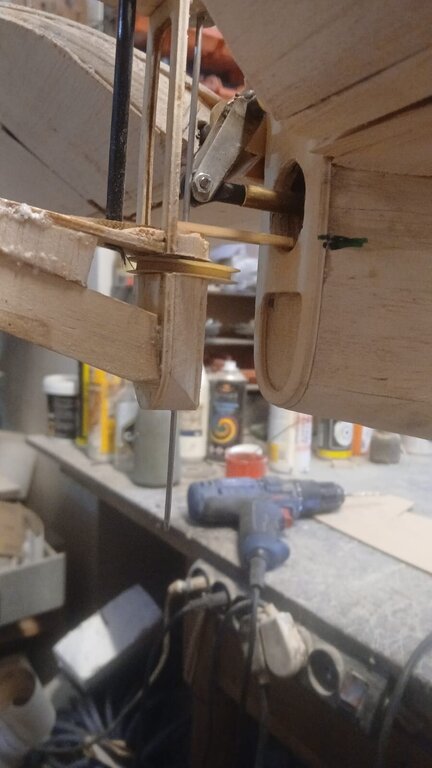

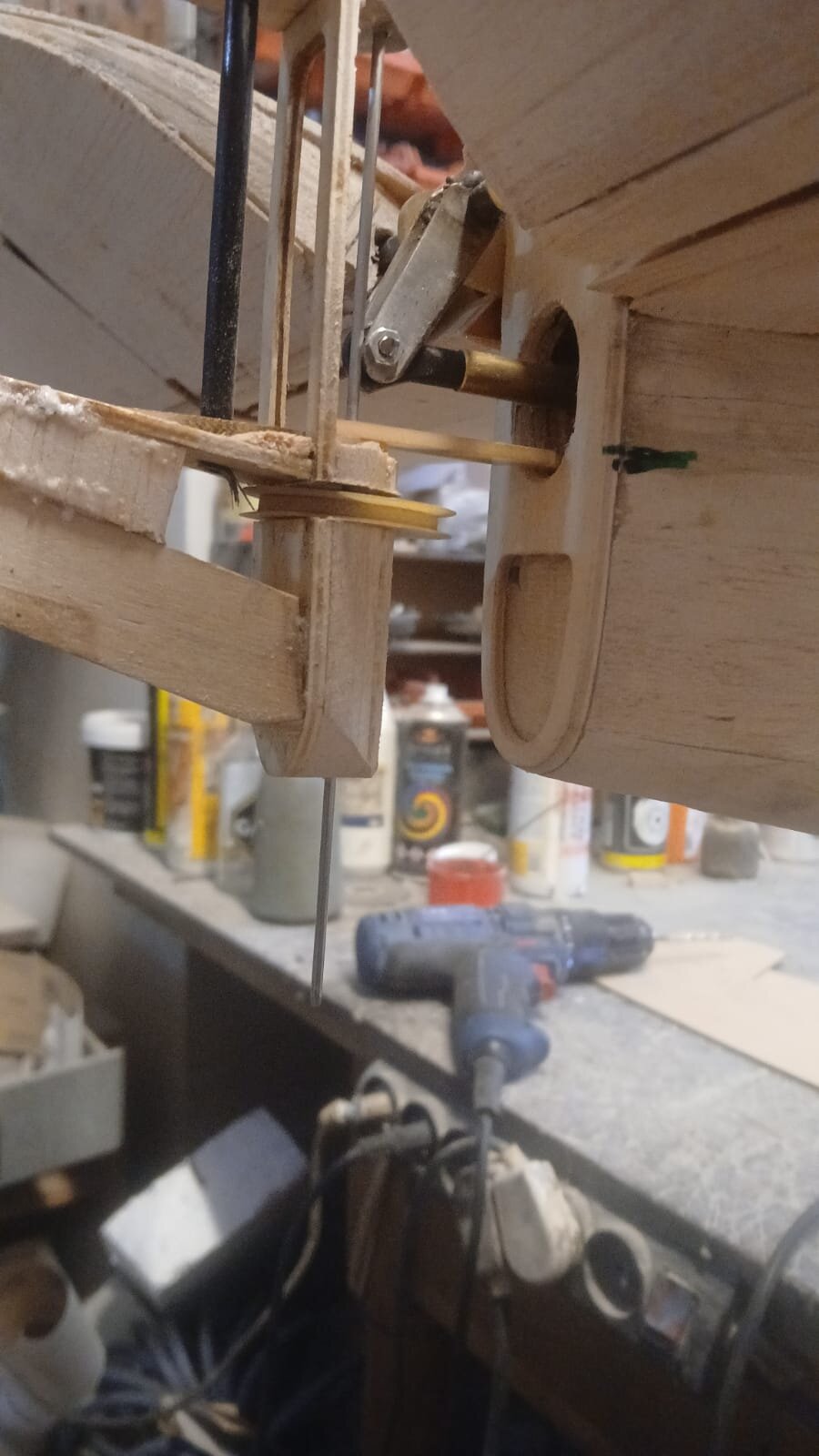

Zrobiłem też popychacz steru wysokości





oraz mała przymiarka





CDN



[paweln7]

Witam

Walki ciąg dalszy





Na razie pokryte z jednej strony

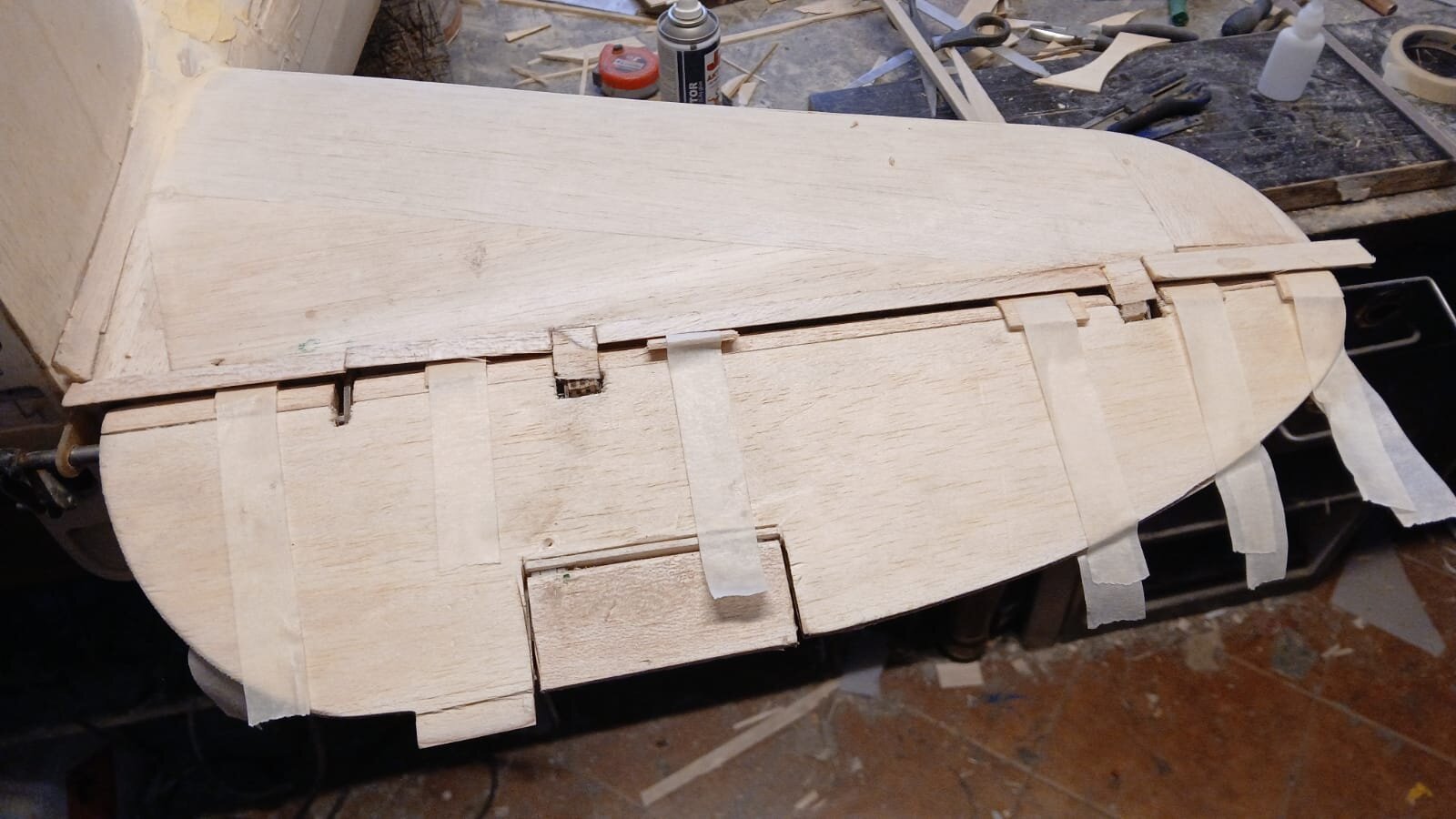

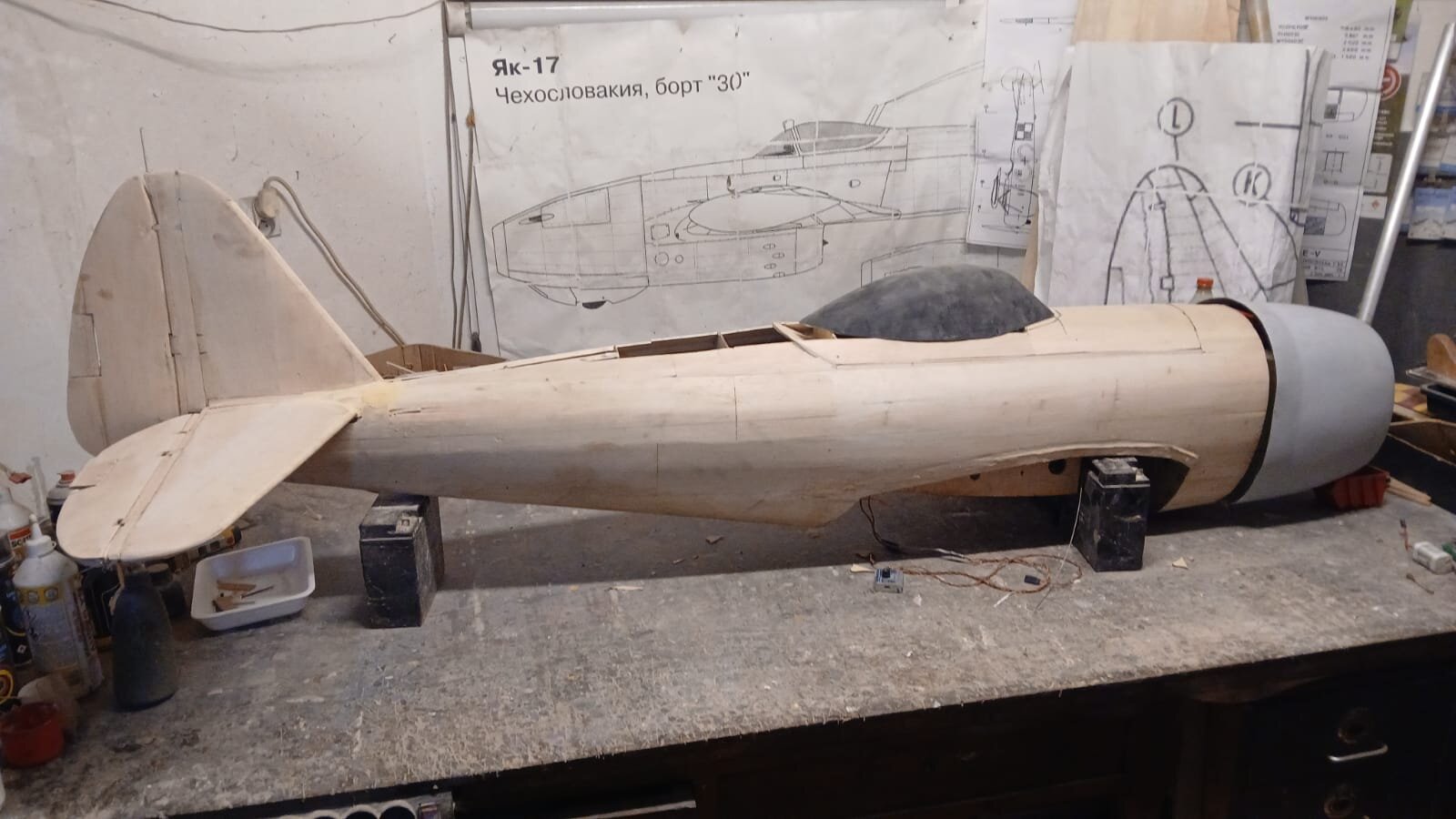

Poskładane 😀







CDN



[paweln7]

Witam

Dni wolne trza wykorzystać dokończyłem poziomy







oraz wziąłem się za ster kierunku







dorobiłem zawiasy z płytki laminatowej









wstępnie spasowane



po chwili sklejone







CDN



[paweln7]

Witam

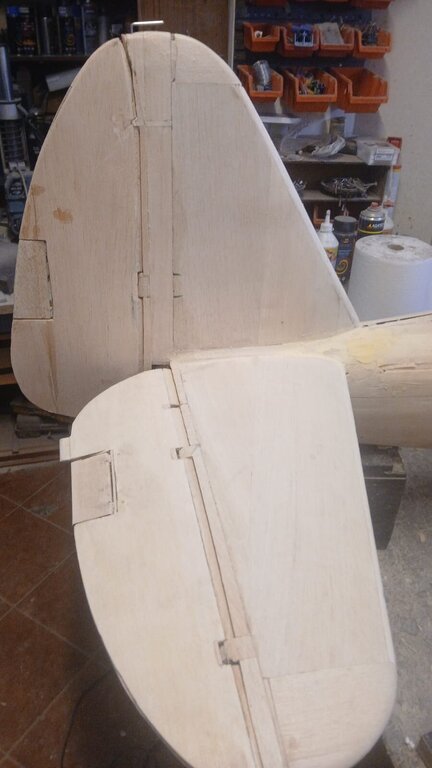

Dzisiaj niewiele dokończyłem ster kierunku

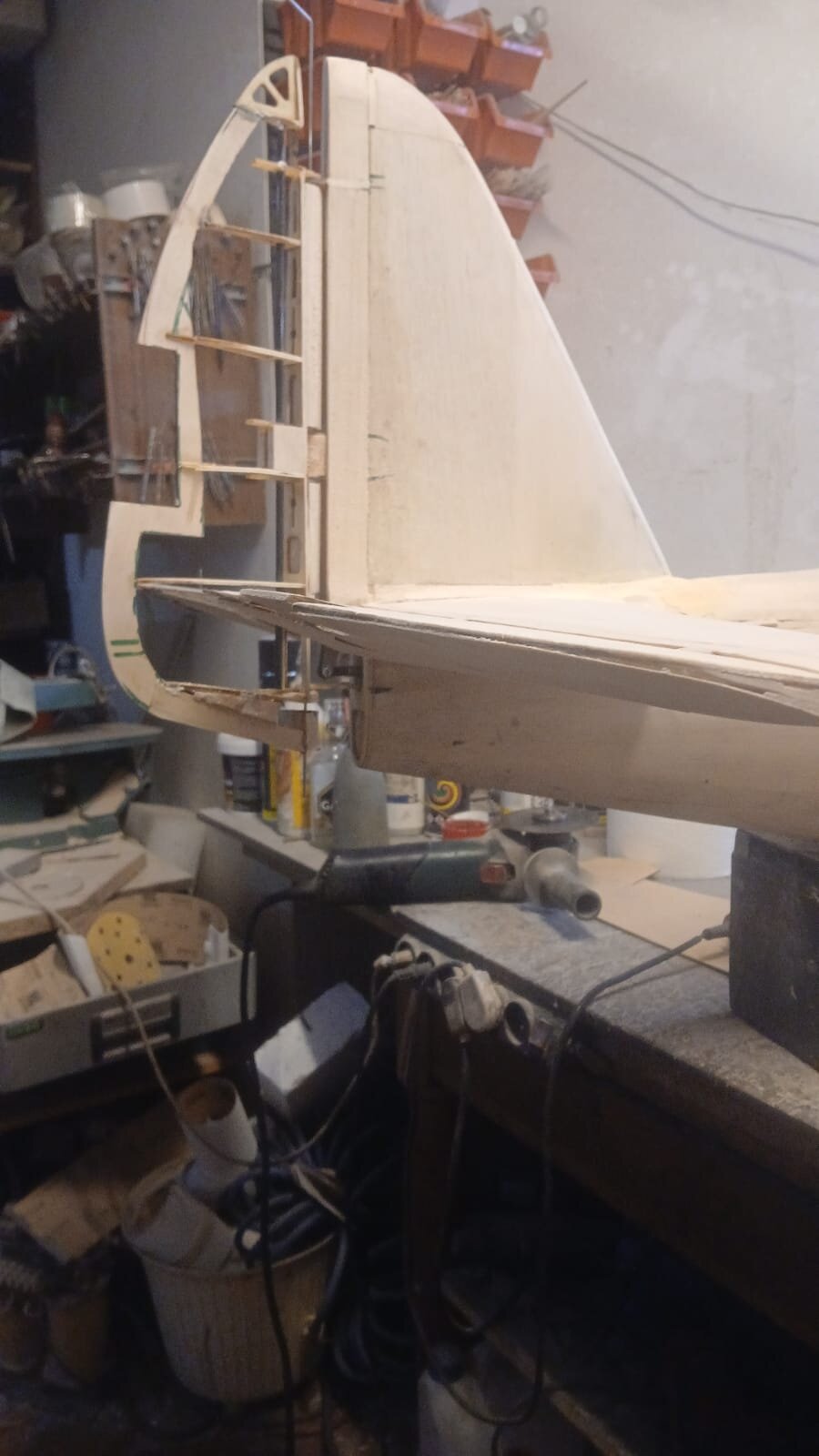

Zrobiłem napęd klapki trymera

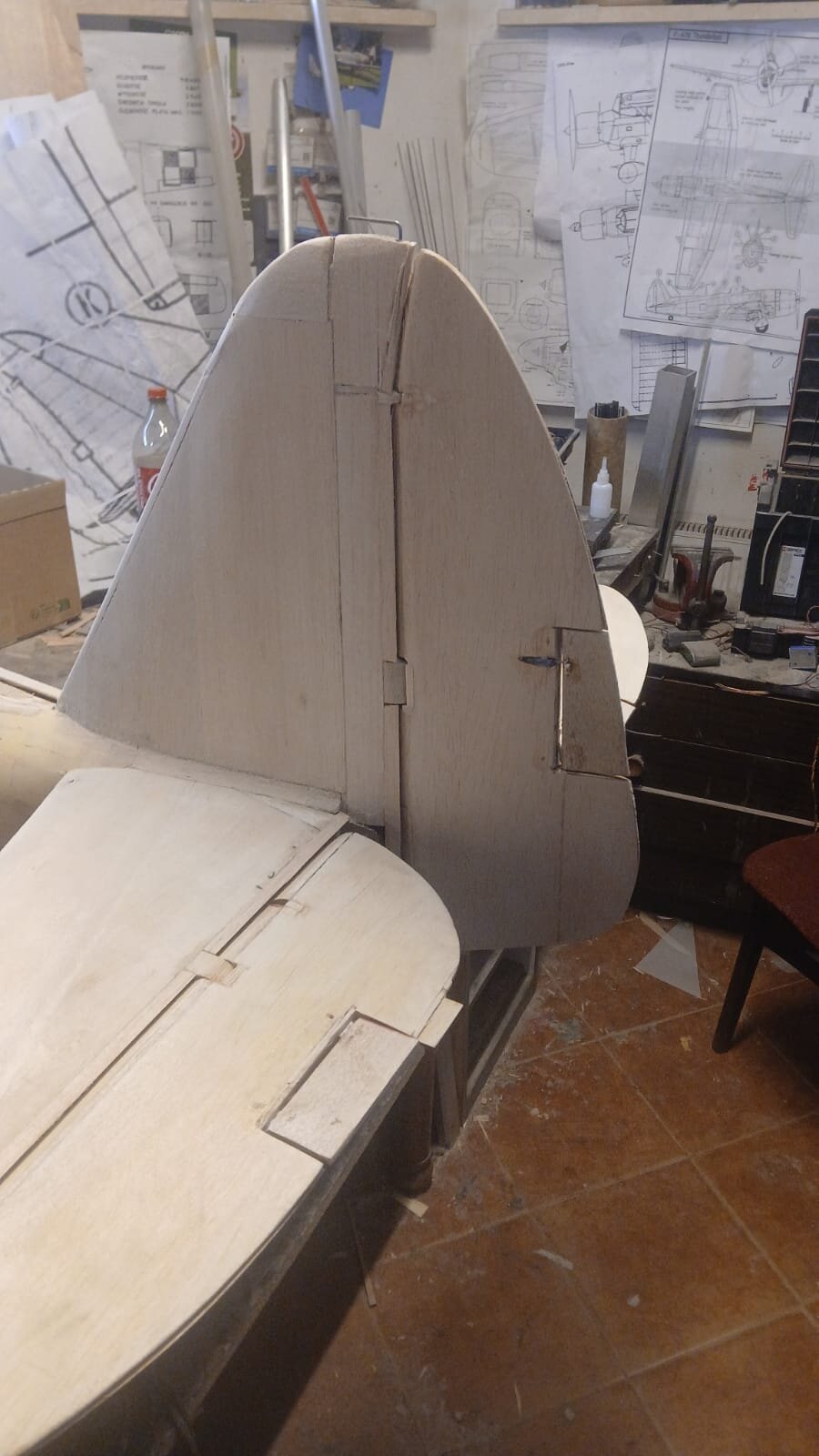

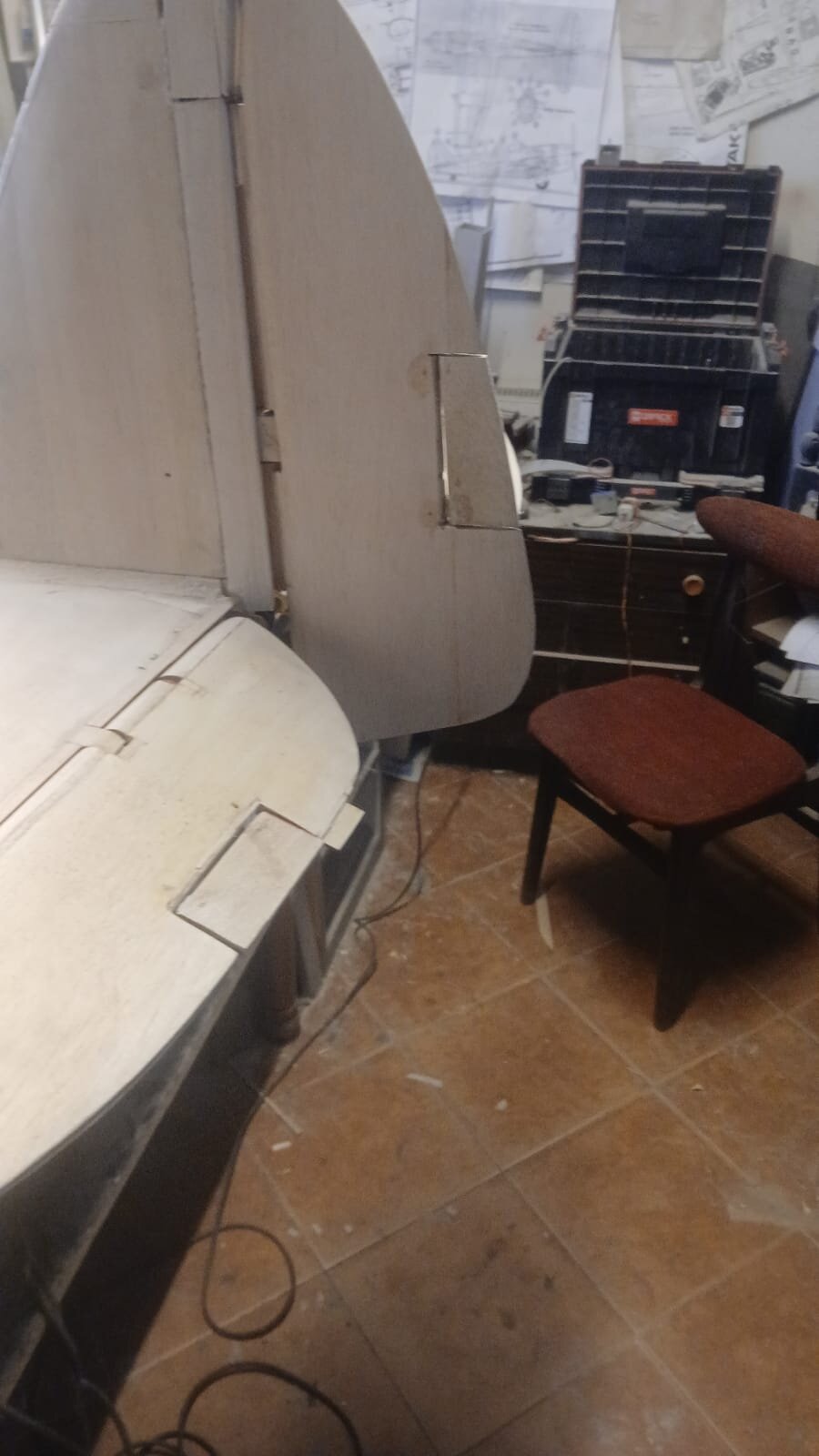

oprofilowałem zawiasy steru kierunku



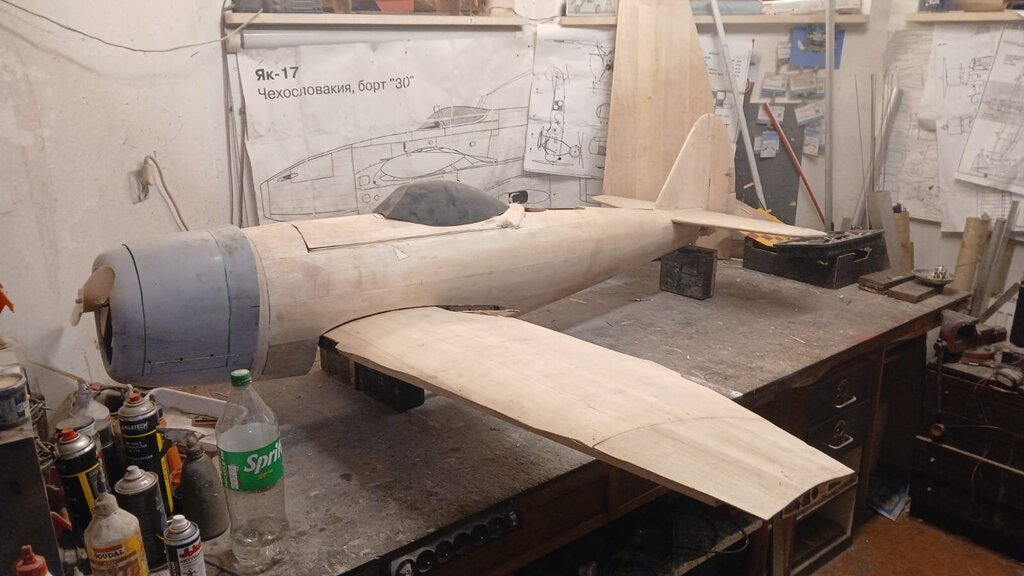

poskładałem w całość

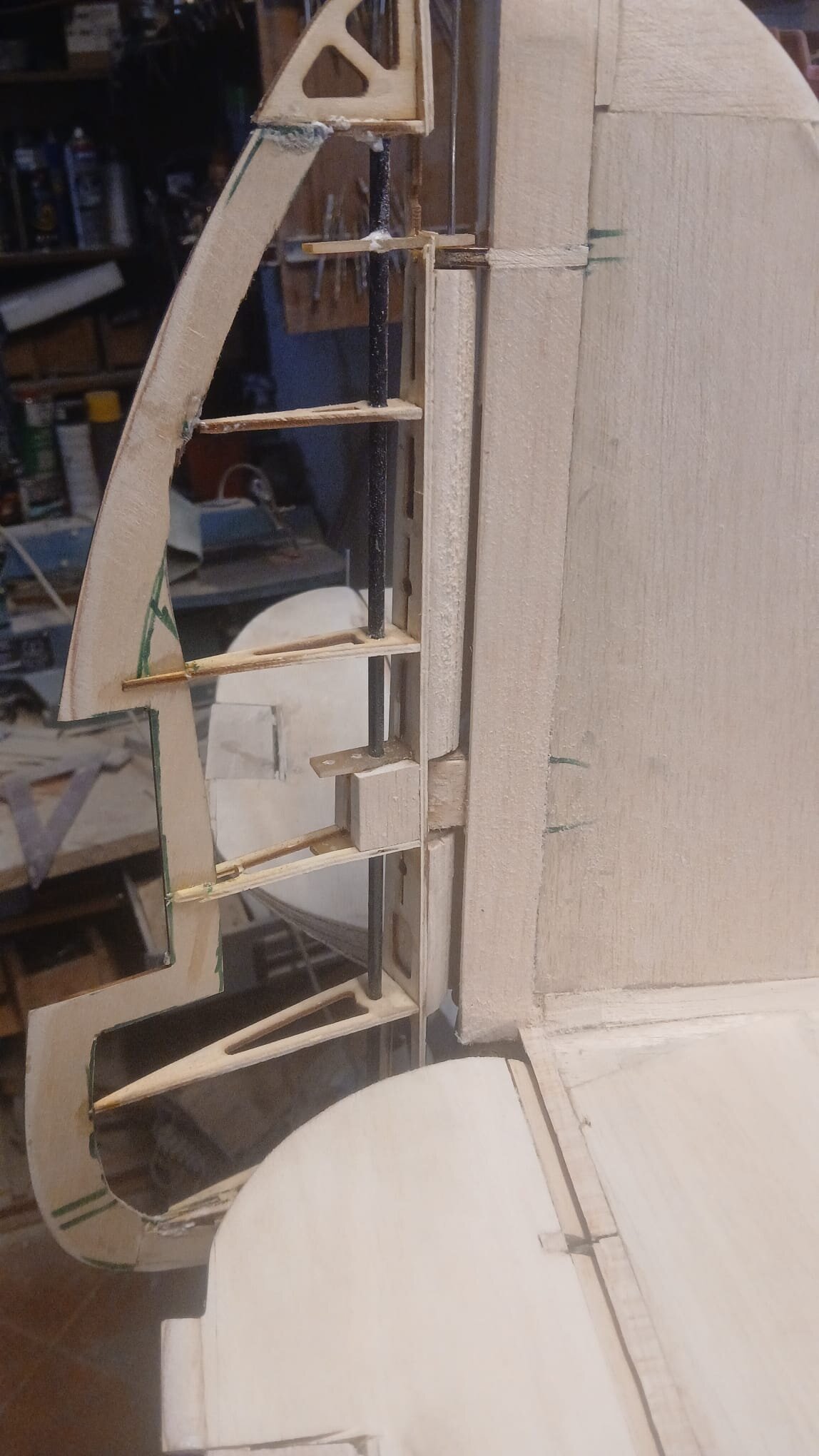

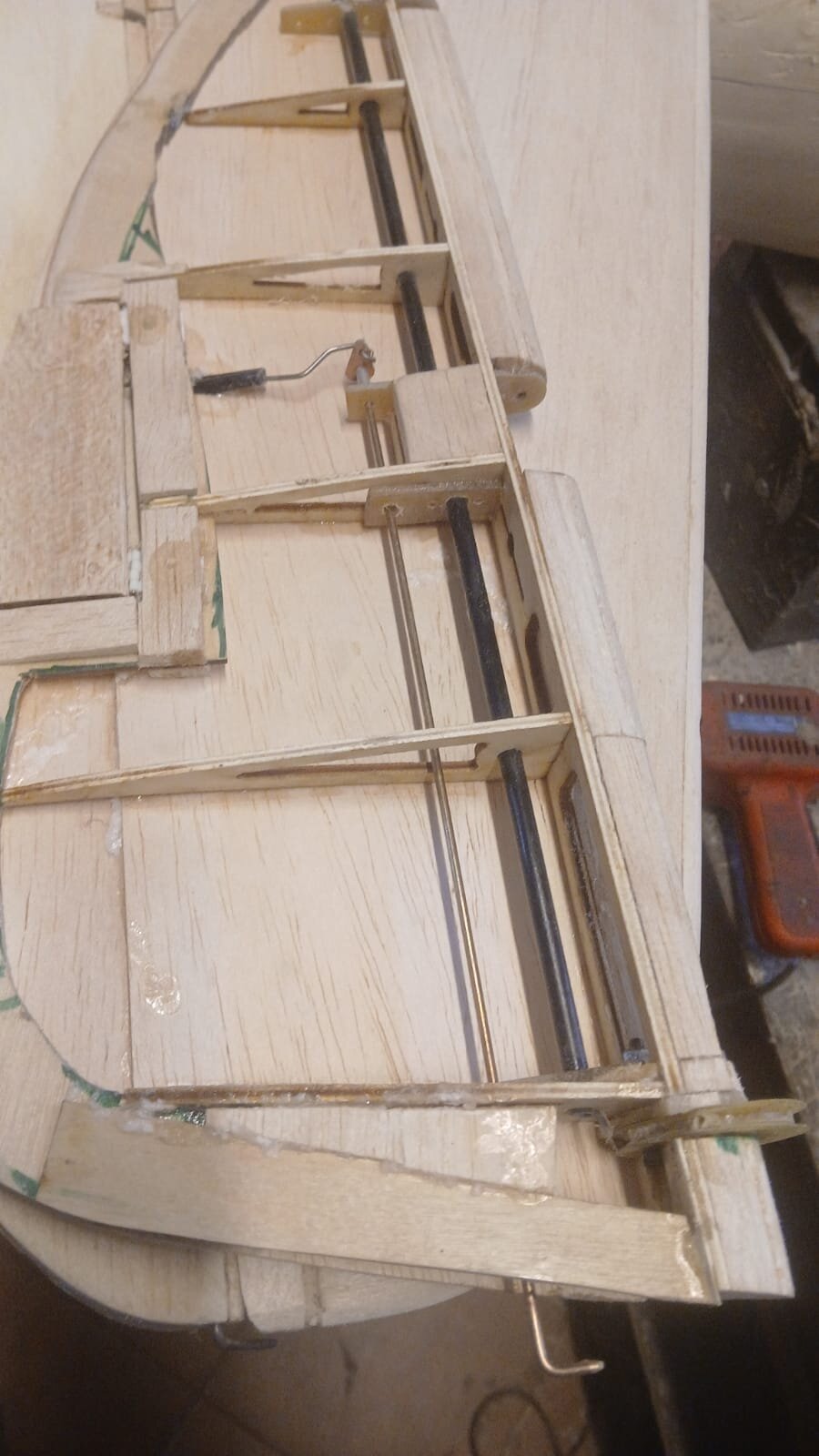

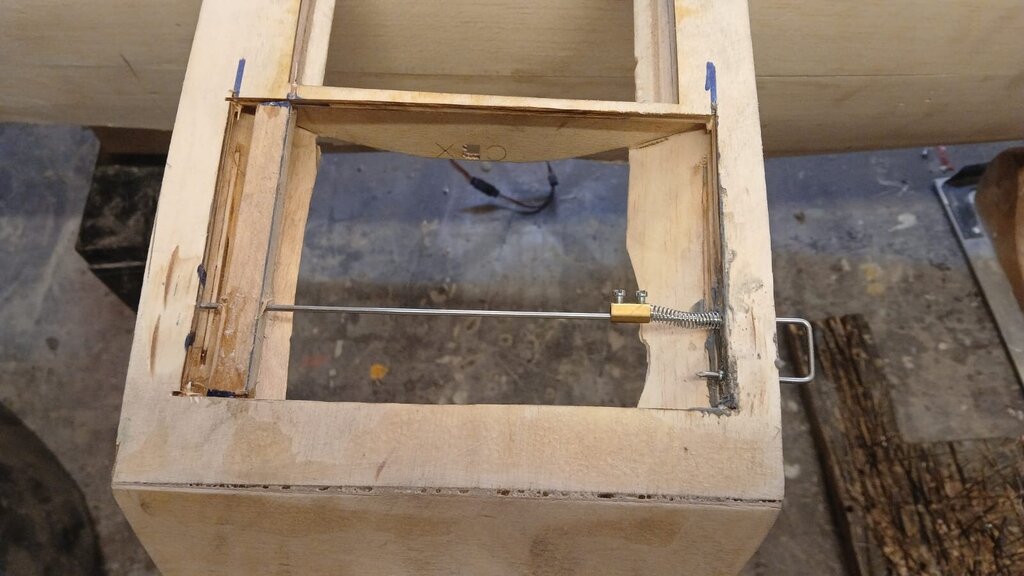

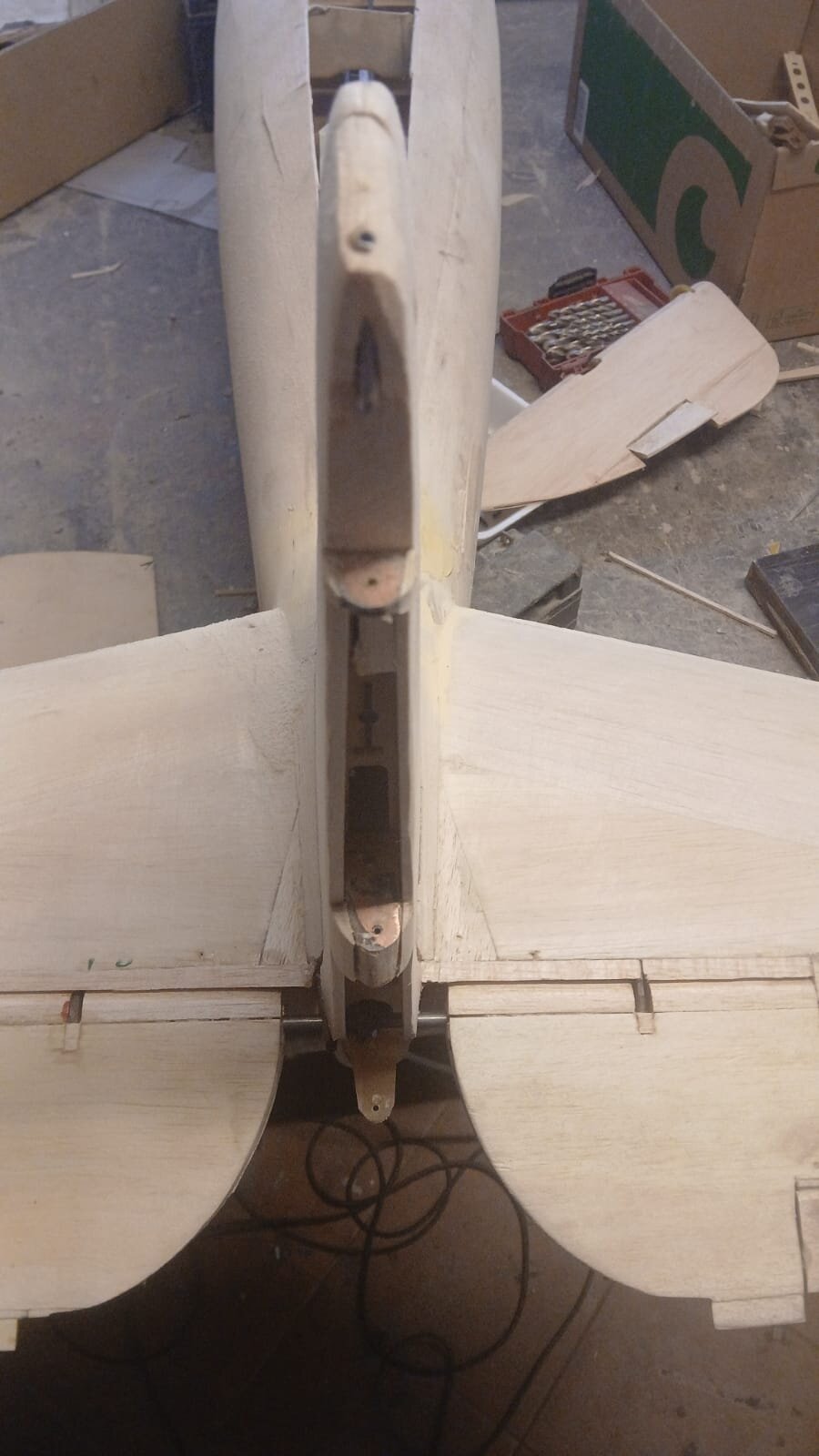

zrobiłem napęd steru wysokości na dwa serwa i jeden popychacz





Tyle na dzisiaj Tanderbolta zrobione







CDN



[Grzesiek]

Dla czego te klapki wyważajace chodzą razem ze sterami?Nie bardzo sie orjentuje w temacie.

[paweln7]

12 minut temu, Grzesiek napisał:

Dla czego te klapki wyważajace chodzą razem ze sterami?Nie bardzo sie orjentuje w temacie.

One są nieruchome stery się ruszają a klapki cały czas są na zero

[mecenas]

Paweł, tak się zastanawiam..... , z tym patentem z dwoma serwami do wysokości, co się stanie jak jedno serwo padnie.

Wytłumacz proszę w jaki sposób będzie działał ster wysokości. (może być filmik).

[paweln7]

6 minut temu, mecenas napisał:

Paweł, tak się zastanawiam..... , z tym patentem z dwoma serwami do wysokości, co się stanie jak jedno serwo padnie.

Wytłumacz proszę w jaki sposób będzie działał ster wysokości. (może być filmik).

Widziałem ten układ w paru książkach i tak zrobiłem , pobawiłem się dzisiaj i sam nie wiem jak działają dwa serwa jest Ok jak jedno odłączę od testera działa               póki NIE MA OPORU NA STERACH  ,jak jest to sterowanie tylko w teorii .



Także teoria swoje Praktyka swoje i się nie pokrywają ,



Pekinie pokazałem jak NIE KOMPLIKOWAĆ systemu ( bardziej nie zawodne było by jedno serwo )



Trzeba będzie przerobić na układ szeregowy jak w Akrobatach a takie było Ładne 😃

[mecenas]

Z tandemami też bywa różnie. Najbezpieczniej byłoby pędzić każdy ster osobno.

[paweln7]

28 minut temu, mecenas napisał:

Z tandemami też bywa różnie. Najbezpieczniej byłoby pędzić każdy ster osobno.

To wiem ale z tyłu nie mam miejsca aby "ukryć napędy " w założeniu ma NIC nie widać dlatego wysokość na jednym popychaczu  , a kierunek na okrągłym orczyku na linkach









[Lucjan]

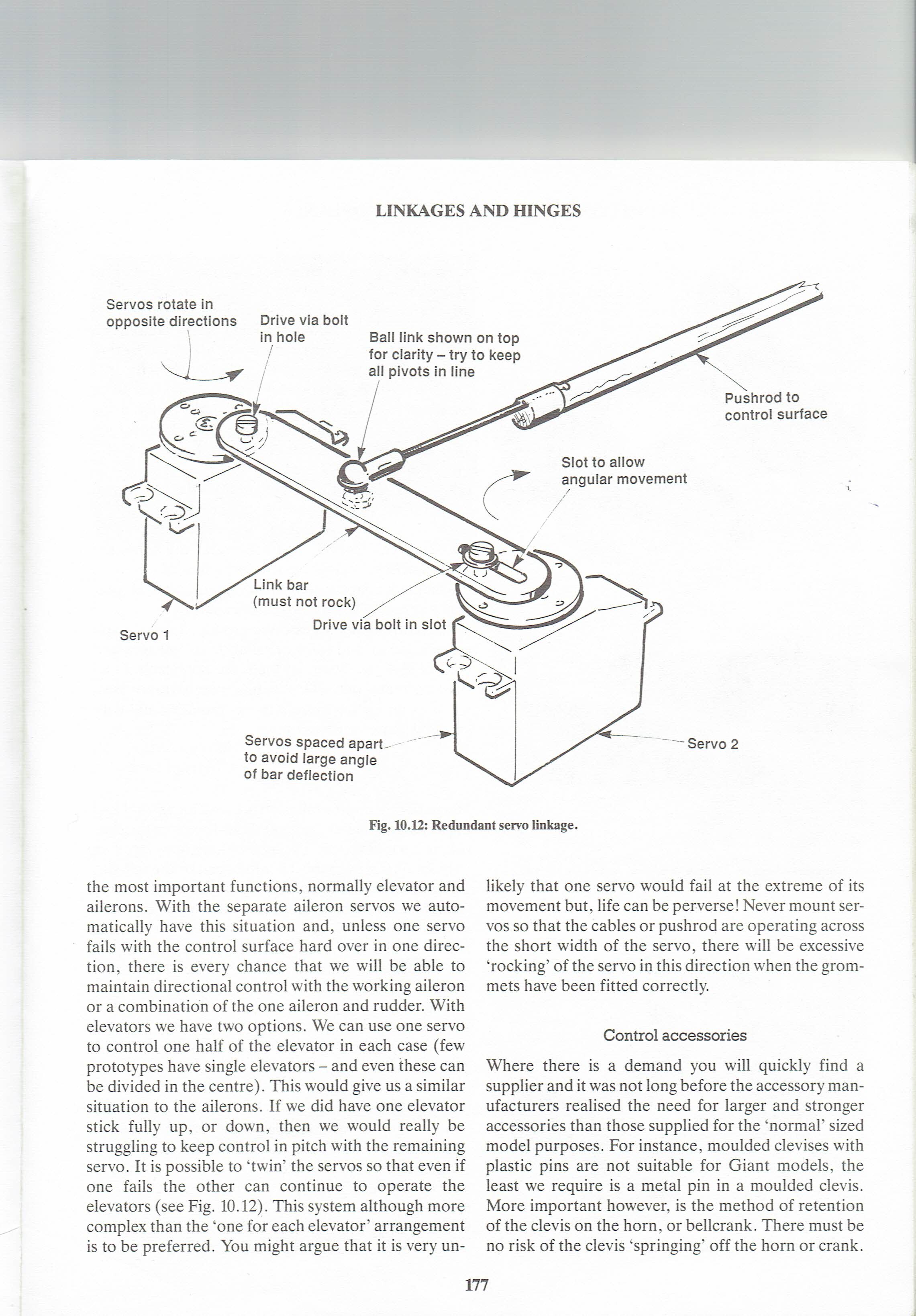

Napęd wykonany w ten sposób  będzie  działał   poprawnie , w wypadku gdy jedno serwo  się uszkodzi . Tak twierdzi autor książki  z której  wykonałem skan.













[mecenas]

No Paweł nie dokładnie zrobił tak jak przedstawia rysunek, wg logiki jeśli jedno serwo padnie w neutrum, to ster będzie wychylał się w granicach 50%, gorzej jeśli padnie w którymś skrajnym położeniu.

Osobiście zastosowałbym jedno serwo, ale z najwyższej półki.

[RobertK]

28 minut temu, mecenas napisał:

No Paweł nie dokładnie zrobił tak jak przedstawia rysunek, wg logiki jeśli jedno serwo padnie w neutrum, to ster będzie wychylał się w granicach 50%, gorzej jeśli padnie w którymś skrajnym położeniu.

Osobiście zastosowałbym jedno serwo, ale z najwyższej półki.

Zakładając że padnie i w konkretnym miejscu się zablokuje ,co niestety jest mało prawdopodobne.

18 godzin temu, paweln7 napisał:

Widziałem ten układ w paru książkach i tak zrobiłem , pobawiłem się dzisiaj i sam nie wiem jak działają dwa serwa jest Ok jak jedno odłączę od testera działa               póki NIE MA OPORU NA STERACH  ,jak jest to sterowanie tylko w teorii .



Także teoria swoje Praktyka swoje i się nie pokrywają ,



Paweł, układ który zastosowałeś raczej nie służy bezpieczeństwu a zwiększa moment na dźwigni steru bez potrzeby tzw. balansowania serwa.
