Pan Marek z Cyber Fly (oraz wg. nieoficjalnych informacji Mirek (Leda_g)ze sklepu abc-rc) na moją prośbę zaprojektował i wyciął model z myślą o FPV.



Poniekąd wzorował się na modelu który oblatywać będzie Diem. Jednak usterzenie klasyczne, lotki na skrzydłach i 150cm rozpiętości. Ponadto przestrzenny kadłub i zdejmowana kabinka.



http://www.cyber-fly.pl/produkt-1441.html



Dołączona grafika

Dołączona grafika



Zamierzam wsadzić do niego silnik 3536 i pakiet 3s 4000 lub 4s 3000 :)



Jak model dotrze do mnie zacznę relację z budowy.



edit: Model już jutro będzie na miejscu.

Link to comment
Share on other sites

Czy nie warto było pomyśleć o powiększeniu rozpiętości do 1,7m :?: Statecznik poziomy także spokojnie mógłby leżeć na kadłubie co by dało sztywniejsze połączenie.

Pewnie, że można by. Ale moje warunki nie pozwalają mi na większy niż 150 :) Skrzydło i tak muszę zrobić rozkładane.



Ze statecznikiem słuszna opinia ale wyższe umiejscowienie minimalizuje zahaczenie o trawę podczas lądowania.

Link to comment
Share on other sites

Ten model i tak bedzie ogromny, duza cieciwa skrzydla. 1700 to juz niezla kobyła.



W stosunku do vtrainera wyzej opisany model ma przedluzony dziub - vtrainera nie da sie wywazyc z serwami na ogonie.

Link to comment
Share on other sites

Szczerze to mi umkło, chory jestem i trochę ciężko myślę... Skoro kadłub ma ponad 1m to i tak musisz go gdzieś zmieścić, a więc skrzydło 1,7m wydaje się być całkiem kompaktowym rozwiązaniem :wink: No ale mamy 1,5 i zobaczymy co z tego wyjdzie :wink:

Link to comment
Share on other sites

Połówka skrzydła z rurką węglową jako łącznik będzie mieć 100cm. Czyli tyle prawie ile długość kadłuba.

Jeżeli zrobił bym skrzydło 170cm to miałbym już 85cm + jakieś 40cm wystającej rurki co daje 125cm. Znacznie więcej.



140cm skrzydło dzielone na pół z taką rurką woziłem w plecaku na rowerze.

Zakładam że 150cm nie zrobi większej różnicy.

Link to comment
Share on other sites

A dlaczego rurka musi być niby wklejona :?:

Bo wyszło tak, że aby niewklejona spełniała swoje zadanie to musiała by być bardzo dobrze osadzona co skutkowało by zwiększeniem wagi.



Chociaż z drugiej strony masz po części rację. Gdyby zrobić ze sklejki kilka prowadnic i sklejkowy ogranicznik aby rurka za głęboko nie wlazła to też mogło by to działać :)



Ale dłuższego skrzydła nie chcę :D

Link to comment
Share on other sites

Model doszedł dopiero dzisiaj o 16 :)



Na pierwszy ogień idzie skrzydło- centropłat. W moim wypadku tak jak to pisałem będą to dwie połówki połączone prętem szklanym i jak się okazało aluminiową rurką.

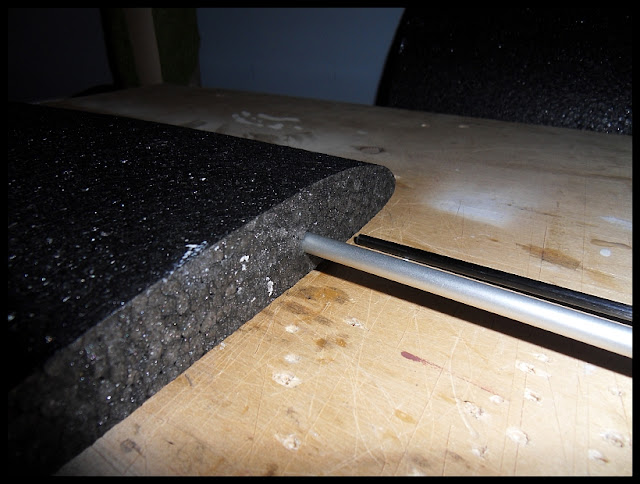

Długość wklejonej rurki to 25cm na połówkę czyli 50cm przecięte na pół.

Dołączona grafika

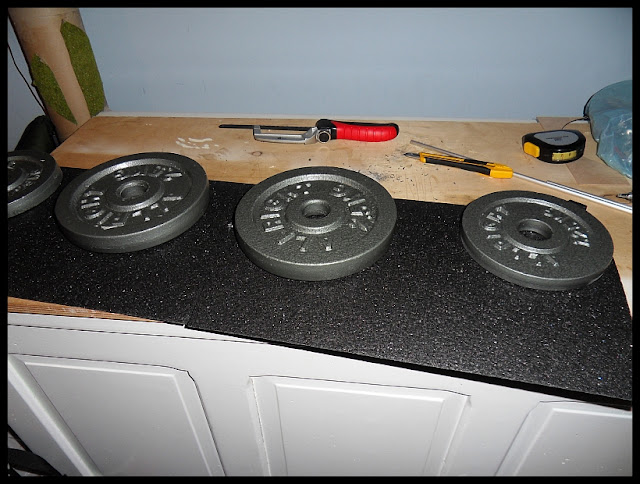

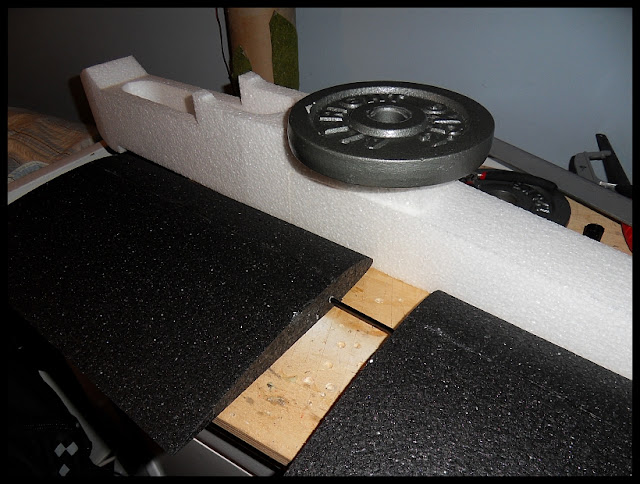

Po wklejeniu rurek na UHU POR wsadziłem pręt do środka i złączyłem dociskając na kilkadziesiąt minut.

Dołączona grafika

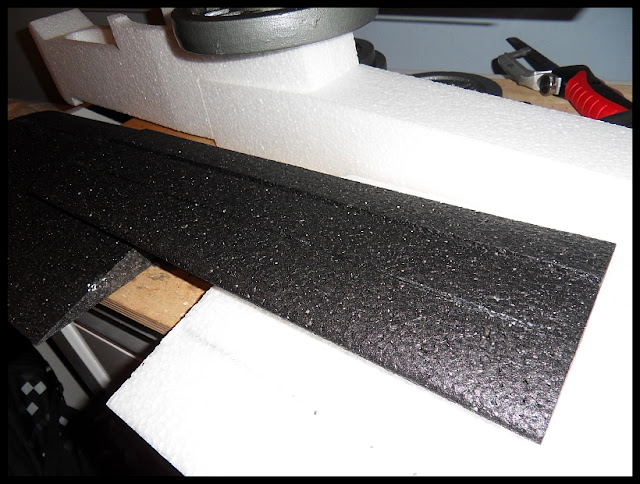

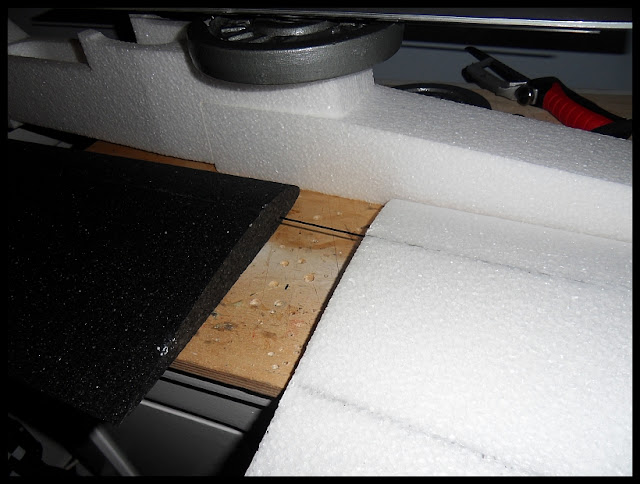

Po zdjęciu odważników wygląda to tak (dodatkowo w międzyczasie skleiłem kadłub na UHU POR posiłkując się średnim CA robiąc "spawy" w okolicach silnika)

Dołączona grafika



Centropłat wzmocniłem obustronnie prętem węglowym fi2mm wklejonym na CA motodą a'la ESA. Uszy wzmocniłem tylko od góry zostawiając kilkucentymetrowy wypust z węgla, który wkleiłem w nacięcie w centropłacie, całość połączenia centropłat-ucho smarując wcześniej UHU POR.

Dołączona grafika



Statecznik poziomy usztywniłem wklejając płaskownik węglowy 3x1mm na CA.

Dołączona grafika

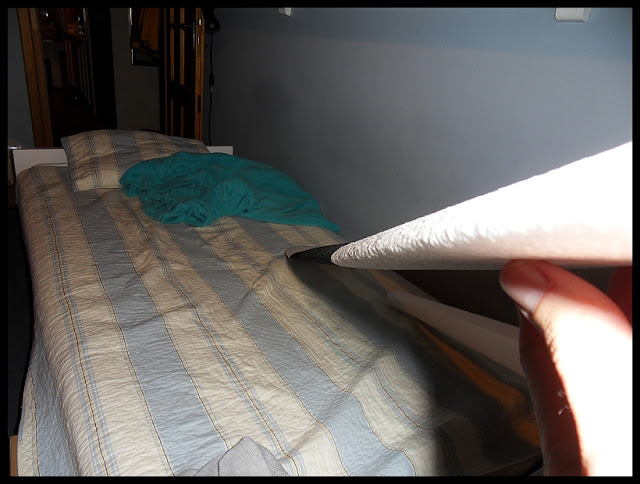

Sklejone i złączone połówki skrzydła- widoczny delikatny wznios uszu:

Dołączona grafika

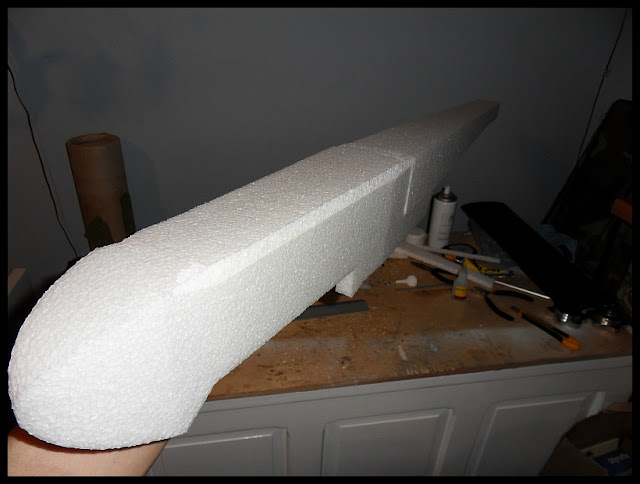

Przykleiłem na UHU POR spodnią część kadłuba i dociąłem bardzo ostrym nożykiem.

Dołączona grafika



C.D.N :)

Link to comment
Share on other sites

Czas na stateczniki i serwomechanizmy.



Tak wygląda zmontowany statecznik poziomy i pionowy. Ster kierunku wklejony na zawiasach z dyskietki.

Dołączona grafika



Nie chciałem rozcinać stery wysokości na 2 części więc zdecydowałem o wycięciu otworu w sterze kierunku. Usztywniłem go kawałkiem pręcika węglowego 1mm.

Dołączona grafika



Od spodu wbiłem na kleju 2 pręciki węglowe 2mm dla większej sztywności i pewności zamocowania statecznika pionowego do kadłuba.

Dołączona grafika



Przykleiłem go do kadłuba na UHU POR i "zaspawałem" średnim CA.

Dołączona grafika

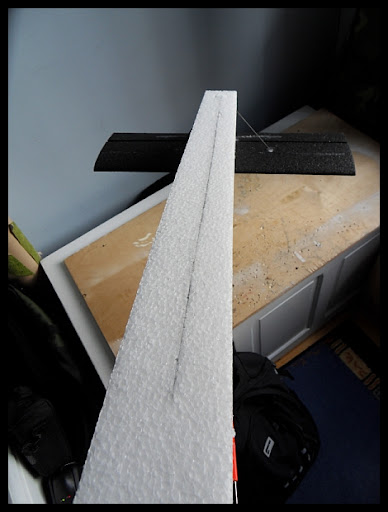

Na poprzednim zdjęciu widoczny również wsadzony bowden- potrzebne jest dosyć głębokie- około 15-20mm nacięcie aby się zmieścił. Wyciąłem otwory na serwa a kable puściłem przez zrobiony otwór do wnętrza kadłuba.

Dołączona grafika



Kabelki od steru kierunku i steru wysokości:

Dołączona grafika

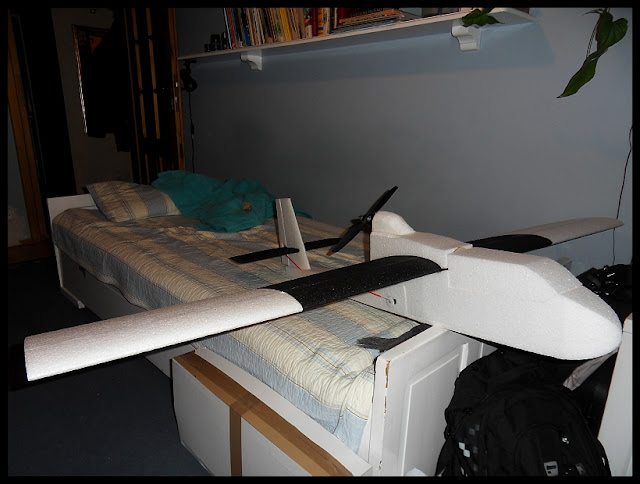

A tak wygląda model w chwili obecnej:

Dołączona grafika



C.D.N

Link to comment
Share on other sites

Nie boisz się, że bez wzmocnień, wyrwie ci te rurki ze skrzydła? W końcu to metal działający na piankę.

Nie bo całe skrzydło będzie przytrzymywane sporym kawałkiem EPP od góry :) Ale o tym wkrótce...

Link to comment
Share on other sites

Ostatni etap prac na dzisiaj.



Wklejone na średnim CA przednie mocowanie skrzydła:

Dołączona grafika

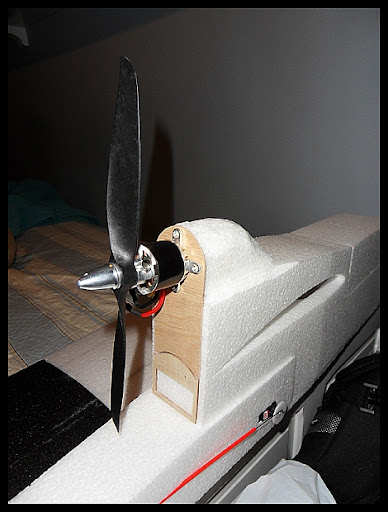

Oryginalny element mocowania skrzydła od tyłu jest mały i pozwala na założenie max 8 calowego śmigiełka. Zrobiłem nową górną część i dzięki temu mieści się śmigło 11 (na styk) a na obrazku widoczne 10 cali. Wręga silnikowa przyklejona na CA.

Dołączona grafika

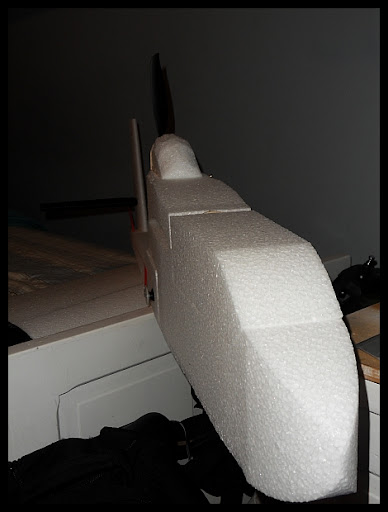

Widok wieżyczki z silnikiem od przodu:

Dołączona grafika



I na koniec dzisiejszego dnia:

Dołączona grafika



Strasznie mi się podoba sylwetka tego modelu. Rasowy UAV!!



C.D.N

Link to comment
Share on other sites

Kabinkę mocować będę na magnesach.



Wkleiłem je na CA:

Dołączona grafika



Pod sklejkę do mocowania wepchnąłem śrubkę m4 z dużym łepkiem i zakleiłem zalewając CA. Mając nakrętkę motylkową możemy sprawnie zakręcać przód :) Tak też będzie w moim przypadku.

Dołączona grafika

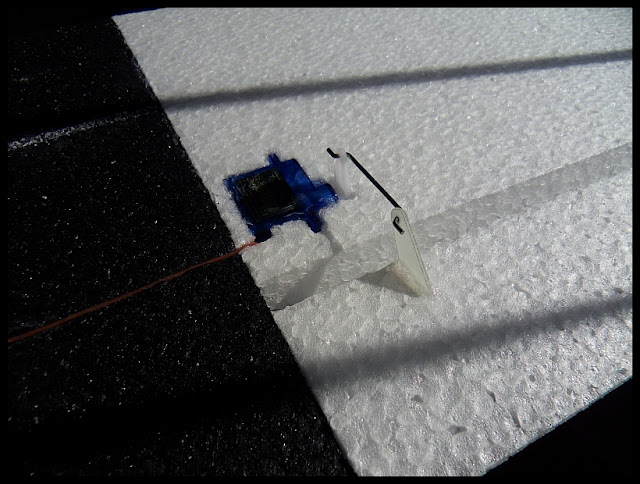

Czas na mocowanie serw na lotki:

Dołączona grafika

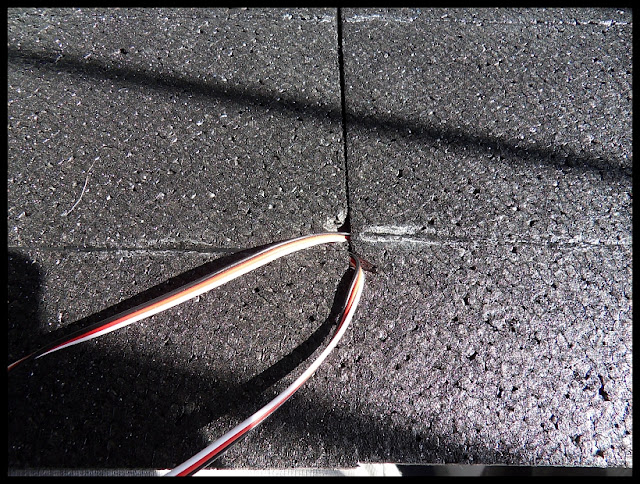

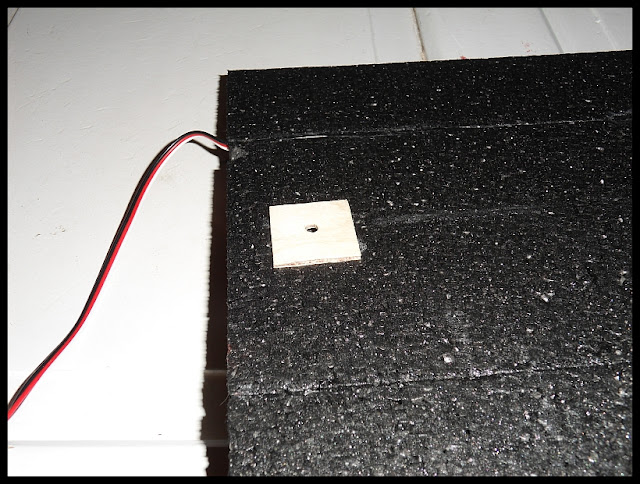

i przeciągnięcie przedłużonych kabli na łączenie płatów:

Dołączona grafika

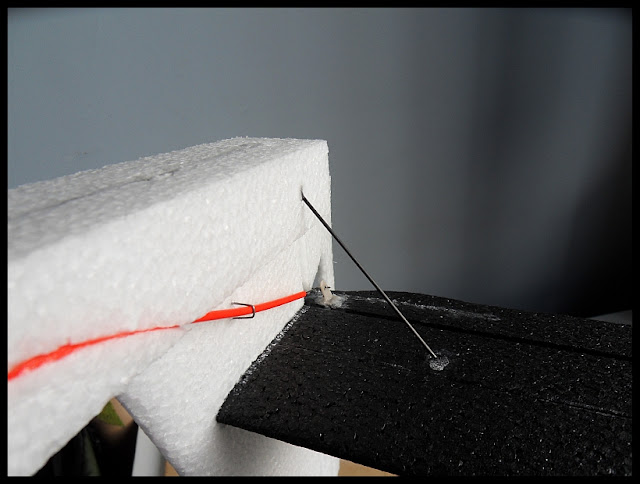

Wklejone bowdeny zapewniają sztywność poprzeczną ale trzeba było jeszcze usztywnić od dołu pręcikiem węglowym 2mm.

Dołączona grafika



Wkleiłem zastrzały od spodu statecznika poziomego- dla większej sztywności.

Dołączona grafika

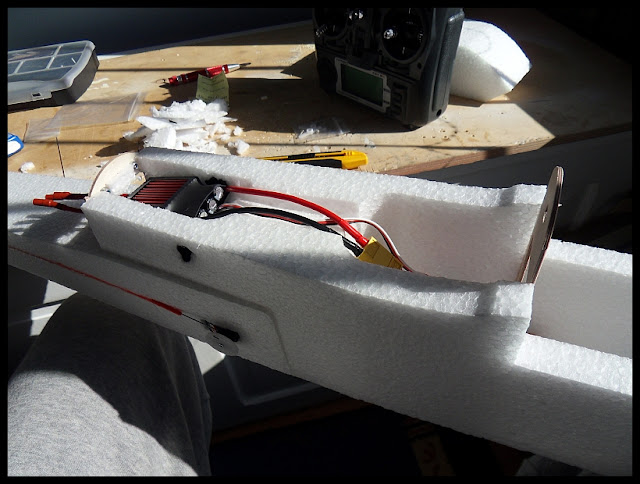

Wycinamy otwór pod regulator (w moim wypadku 70A bo akurat taki tylko miałem, docelowo będę latał z 35-40A). Z boku widoczne wklejone kawałki rurki termokurczliwej jako dodatkowa boczna wentylacja.

Dołączona grafika

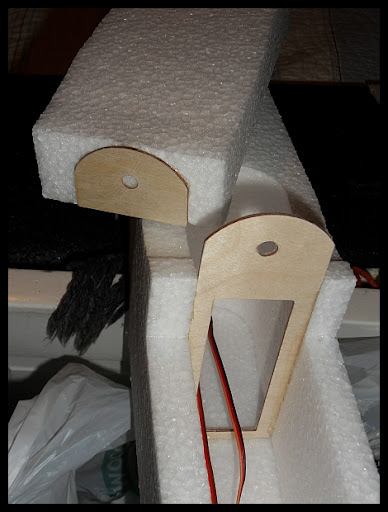

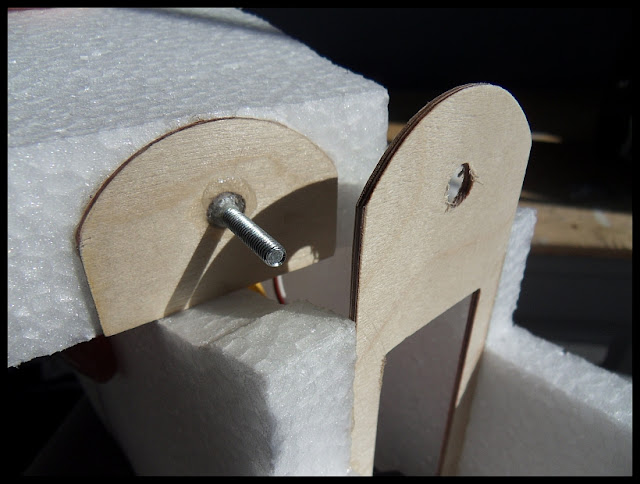

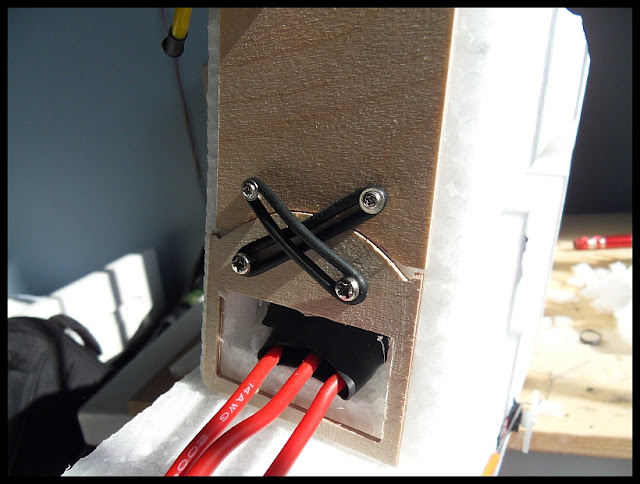

Tylnie mocowanie skrzydła. Od spodu 2 śrubki m3 złapane z tyłu samokontrującymi nakrętkami, a od góry tradycyjne śrubki do mocowania serw. 2 oringi z działu hydraulicznego.

Dołączona grafika



Na koniec do górnej pokrywy która przytrzymuje skrzydło wkleiłem 8cm długości pręty węglowe 4mm do pozycjonowania skrzydła. Poruszanie się prętów na boki uniemożliwiłem przez podklejenie sklejką z otworem 4mm zarówno skrzydło od spodu jak i pokrywę.

Dołączona grafika





I to by było na tyle :) Model jest gotowy i już po oblocie.



Trochę danych które mnie obowiązują:

Pakiet 4000mAh 3s

Silnik 3536 1100kv

Regulator 35-40A

Śmigło APC E 11x5.5



Waga do lotu- 1000g



Film z oblotu już wkrótce.

Link to comment
Share on other sites

Zapomniałem dodać, że od spodu w skrzydła jeszcze wkleiłem dodatkowe pręty węglowe bo całośc była zbyt elastyczna.

Najlepszym rozwiązaniem zamiast węgla było by wklejenie obustronnie listewek sosnowych.
