Fokker Dr.I

[Marcin K.]

Z tego co widzialem w DeA to masz balse 2mm, na to naklejone z obu stron listewki 4x4mm. I zeszlifowane tak zeby uzyskac "żebra" w stateczniku. Jak to zrobic inaczej, tak zeby bylo sztywno i lekko? Pisałeś o lamelowaniu. Jak to zrobic? Paski cienkiej balsy kleic po okręgu w kształt statecznika?

[Irek M]

Jak to zrobic? Paski cienkiej balsy kleic po okręgu w kształt statecznika?

Tak się własnie lameluje ale wystarczą wstępnie przycięte listewki balsy , a potem profilowane paierem sciernym do obrysu.

[mirolek]

Myślę, że to zdjęcie z budowy mojego Albatrosa wyjaśni problem ....

http://pfmrc.eu/album_pic.php?pic_id=3652



- cienkie paski balsy w tym przypadku 3x1 mm są wyginane na mokro i klejone w kilku warstwach. Tak uzyskana krawędź statecznika około 3x3 mm jest lekka i bardzo sztywna.



ms

[Irek350]

"Wyażurowałem" ster kierunku, wydaje mi się, że jego sztywność nie zmieniła się za dużo.

Na wadze zyskałem ok. 2g.

Tak samo postąpiłem ze sterami wysokości, tam też udało się zyskać ok. 4g (na 2 szt.).

W sumie cały ogon odchudziłem o ok. 20g.

Wydaje mi się że było warto.

[Irek M]

W sumie cały ogon odchudziłem o ok. 20g.

Wydaje mi się że było warto.

To w sumie dużo i z pewnością było warto. Jednak myślę, że poziomy można by zrobić jeszcze lżejszy nie stosując tak grubych listewek balsowych.

[bongo20670]

Bym poprosił o plany e-mail bongo20670@wp.pl 8)

[Irek350]

Witajcie

Jestem na etapie połączenia sterów wysokości ze statecznikiem poziomym.

Zastanawiam się nad sposobem połączenia obu sterów wysokości.

Czy zastosowanie pręta stalowego wygiętego tak \__/ wystarczy?

Jakiej powinien być grubości w tym modelu, aby zapewnić odpowiednią sztywność?

Może lepiej ich nie łączyć i zastosować niezależne sterowanie poprzez drugi bowden?

[Irek M]

Może lepiej ich nie łączyć i zastosować niezależne sterowanie poprzez drugi bowden?

Nie rób tego bo zapodasz sobie wiele komplikacji z precyzyjnym ustawieniem obu połówek, chyba że na sztywno - bowden, pręt - ja mam na linkach. Pytanie tylko po co chciałbyś tak komplikować? Wklej pręt tak jak mówisz, nie miem jakiej grubości listewki masz w tym miejscu - ale daj najgrubszy jaki sie zmieści. Następnie zalej żywicą, a uzyskasz ładne zamknięcie go w strukturze.

[klaps6]

Czy zastosowanie pręta stalowego wygiętego tak \__/ wystarczy?

Myślę, że pręt 3 - 4mm średnicy wystarczy to w końcu nie funfly. Nawet ważniejsze od średnicy tego pręta będzie to jak go osadzisz, musisz ocenić czy wystarczy go wkleić w nawiercone uprzednio otwory w SW, możesz tak zrobić jeśli listwy w których będą osadzone części pręta \ i / są wykonane z twardej balsy, jeśli nie to możesz próbować utwardzić nieco te miejsca napuszczając klejem CA jeśli natomiast takie prowizoryczne utwardzanie na nic się nie zda to proponuje oklejenie tego miejsca sklejką 0.8 - 1mm obustronnie, ew. możesz postarać się wykonać coś podobnego jak Darek w swoim madmanie (klasa inna ale problemy podobne)



[mirolek]

proponuje oklejenie tego miejsca sklejką 0.8 - 1mm obustronnie

Rozwiązanie z prętem wygiętym w "podkowę" oraz wzmocnienie cienkim paskiem sklejki (0,4mm) będzie wystarczające. Nie masz powierzchni sterowej i wychyleń jak w modelach 3D dlatego nie przesadzaj z usztywnieniem

Sam się przekonasz, że przy spokojnym lataniu wychylenia SW będą niewielkie i nie jest konieczne takie rozwiązanie jak na zdjęciu powyżej, zrób to "lekko" bo utracisz to wszystko co zyskałeś na ażurowaniu ogona.



ms

[Irek350]

Witam

Zrobiłem jak doradzaliście.

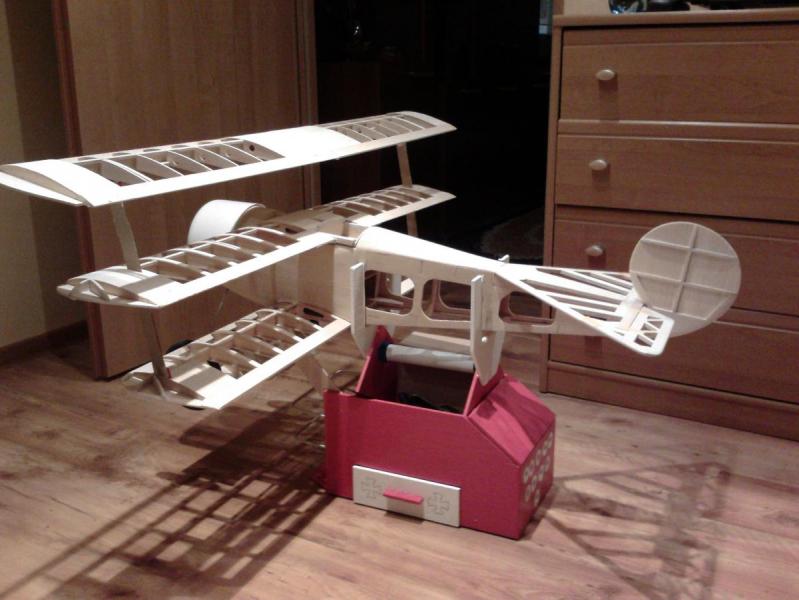

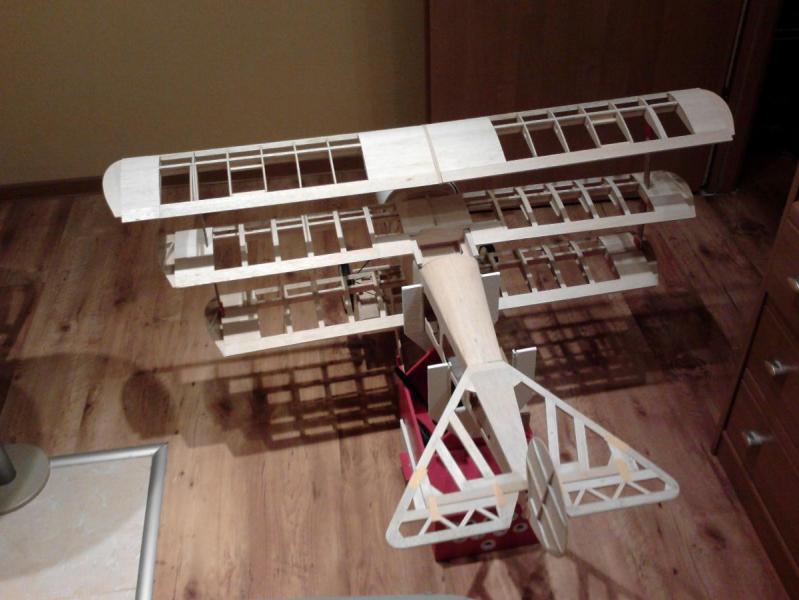

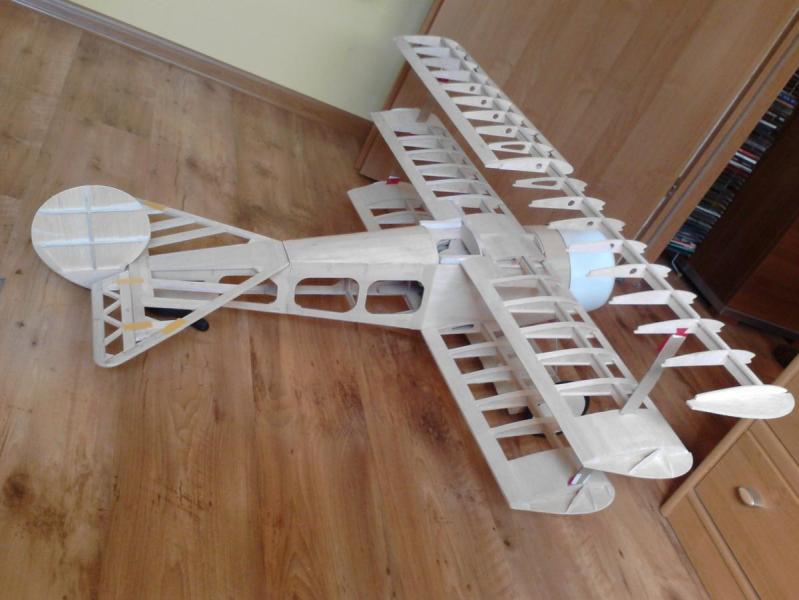

Na dzień dzisiejszy kadłub wygląda tak:









Na próbę włożyłem serwa żeby zobaczyć ile to już waży:



Kadłub w takim stanie waży 715g

[Irek M]

Drut miał wzmacniać połączenie obu połówek SW i tłumaczyliśmy jak go wkleić w strukturę steru. Ty dałeś go na zewnątrz nagiego. Może Krzyżaków ostatnio oglądałeś :rotfl: ?

[mirolek]

Nie razi ..... moim zaniem, jest OK

Najważniejsze aby drut spełnił swoją funkcję a dużo bardziej widać popychacze. Do takich uproszczeń w modelach trzeba się jednak przyzwyczaić ..... w "pełnoprawnej" makiecie konieczne były linki.



ms

[iwan19815]





kolejne skany do pobrania

[Vespa]

Dałbyś w końcu jakieś fotki z budowy! 8)

[Marcin K.]

iwan19815, Dorzuć jeszcze pierwszą paczkę z planami na chomika

[Irek350]

Witajcie

Co jest Panowie, nikt nie buduje Fokkera ? (poza mną)

Moje prace posuwają się powoli bo w większości staram się kupować poszczególne numery taniej poprzez All.... lub inne ogłoszenia.

Mam już prawie całe dolne skrzydło i "skrzydło" między kołami.

W weekend zamieszczę parę fotek.

Pozdrawiam.

[Marcin K.]

Moze cos by sie budowało ale cisza z reszta planów...

[iwan19815]

Witam troszke mnie tu nie było... dużo pracy i mało czasu wolnego

Jak zauważylłem powoli prace idą ktos juz ukończył prace nad modelem?

ja zakonczyłem na jesien tego roku fotki dam pózniej i reszte planow tez udostępnie.

[iwan19815]

kończenie prac nad modelem... niektore elementy musiałem kupic na serwisie aukcyjnym
