TS-11 "ISKRA" skala 1:5

[piotr jet]

[rafał .k]

Widziałem ją w Bobrownikach, jasny gwint  jest przepiękna

[RobertK]

Piotr, wznios płata jest zwiększony?

[piotr jet]

Piotr, wznios płata jest zwiększony?

Witaj Robert

Wg. dostępnych mi planów i rysunków wychodzi mi że powinno być 5 stopni.

[Bartek Piękoś]

Piotrze, twoje dzieło robi ogromne wrażenie. W dodatku jest po prostu piękne.

Mam nadzieję, że kiedyś będę mógł je zobaczyć na żywo.

[Lucjan]

Witaj Robercie !



Zamocowanie skrzydeł w kadłubie jest na razie prowizoryczne ,więc wznios wygląda nieciekawie.Jak  będę mocował metalowe obsady dżwigarów  to wtedy  ustawię poprawną  geometrię .





Pozdrawiam Lucjan

[Lucjan]

Witam !

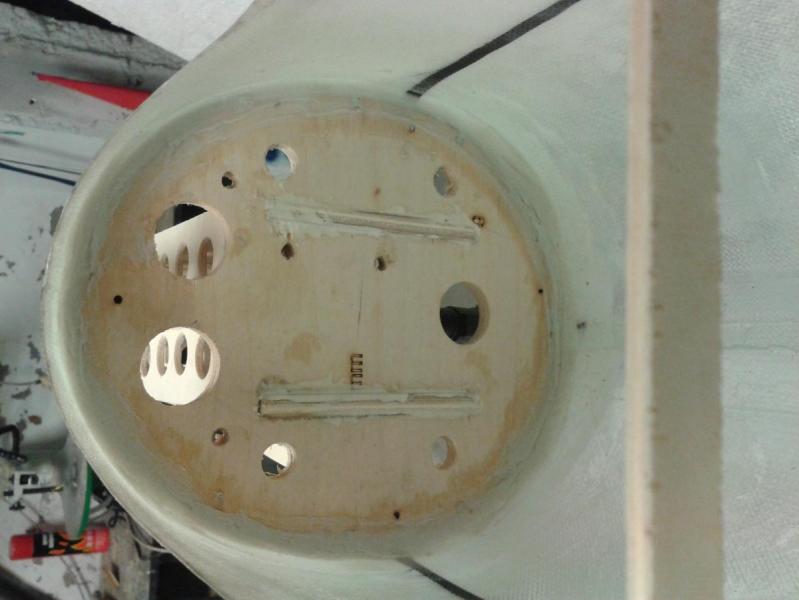

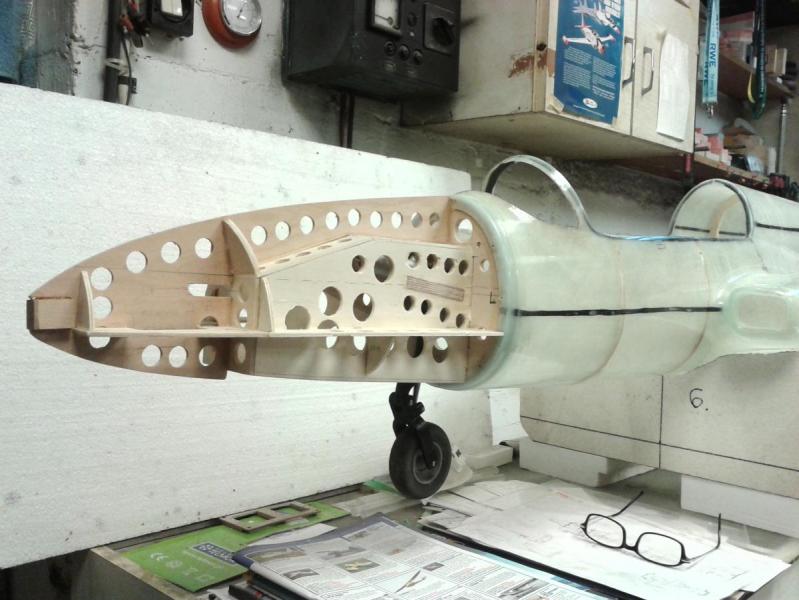

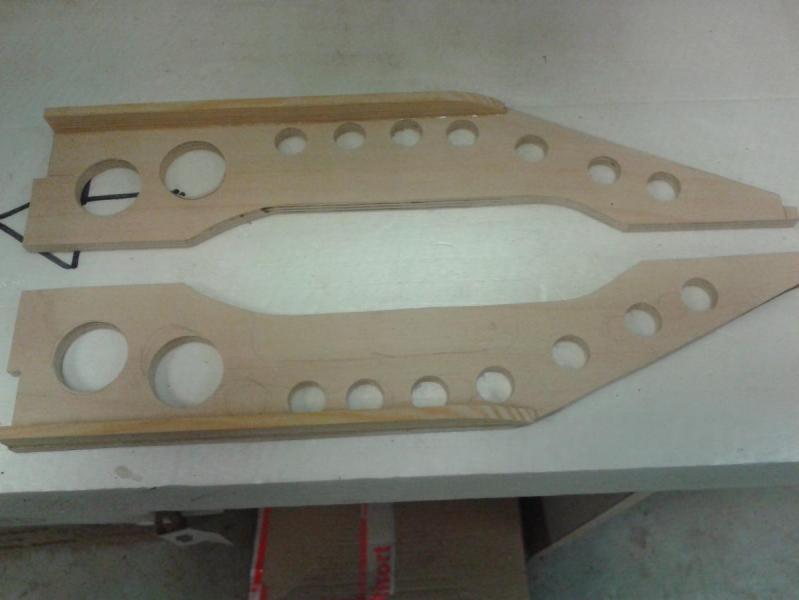

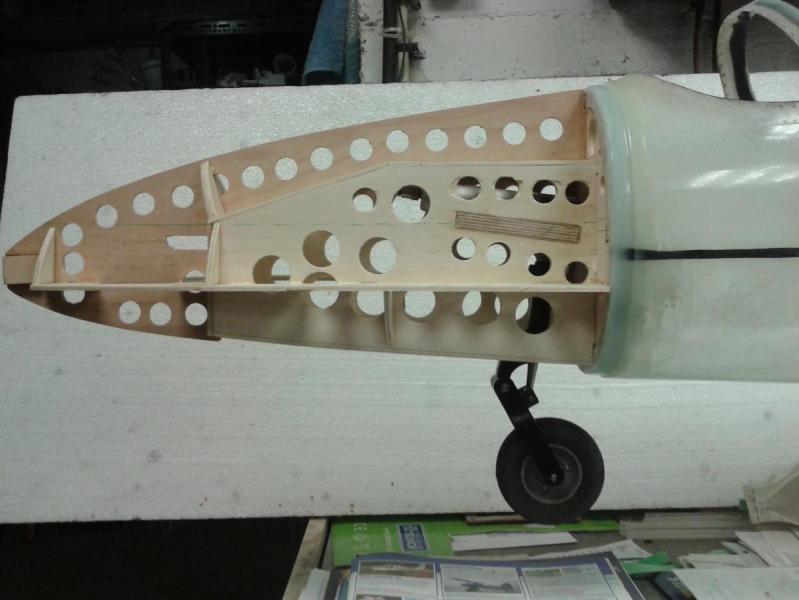

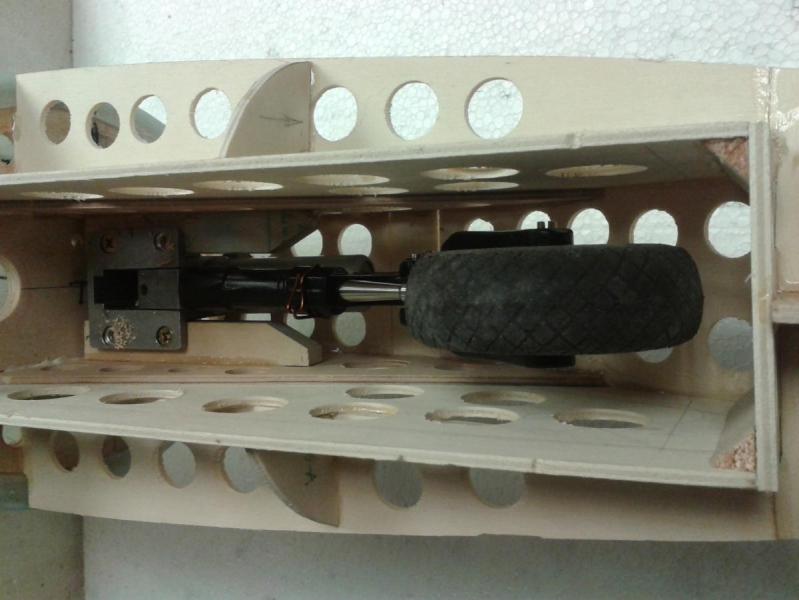

Jeszcze kilka zdjęć z  budowy :                              Konstrukcja nosa w całej okazałości .                                        Łoże turbiny  sk. 6mmm.                                                                  I wręga czołowa do której wklejona została konstrukcja nosa

[piotr jet]

Witam !

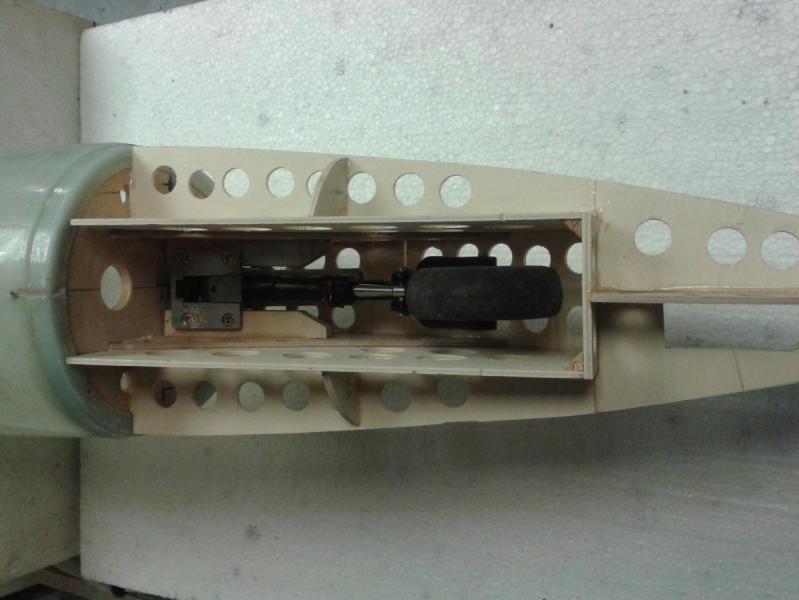

Jeszcze kilka zdjęć z  budowy :Zdjęcie0118.jpgZdjęcie0119.jpgZdjęcie0124.jpg                              Konstrukcja nosa w całej okazałości .Zdjęcie0125.jpg                                        Łoże turbiny  sk. 6mmm.Zdjęcie0126.jpg                                                                  I wręga czołowa do której wklejona została konstrukcja nosa[attachment=48538:Zdjęcie0131..jpg

Witam Modelarzy!!!



Równolegle z pracami nad prototypem przez Lucjana,

są robione pierwsze odbitki pod kątem zestawów.

Zdjęcia wkrótce.

[Lucjan]

Witam  wszystkich zainteresowanych!



Kolejne ciekawe widoki :

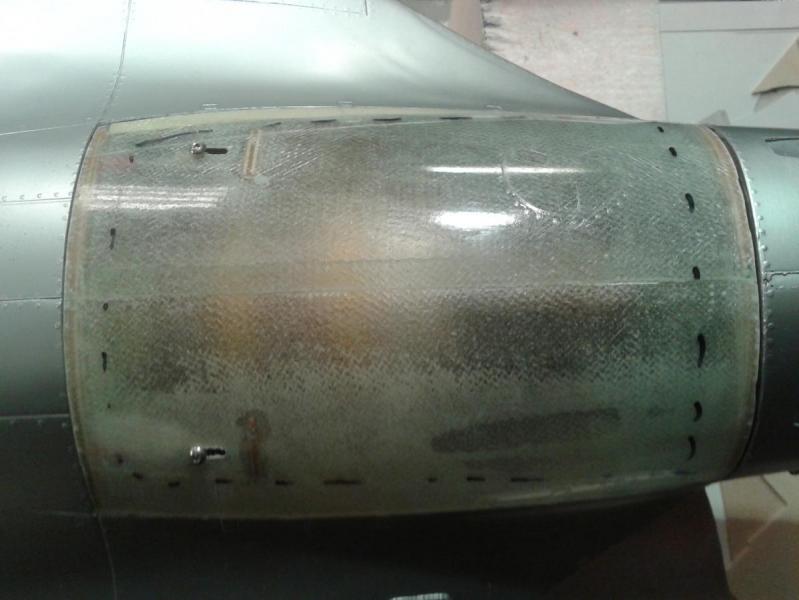

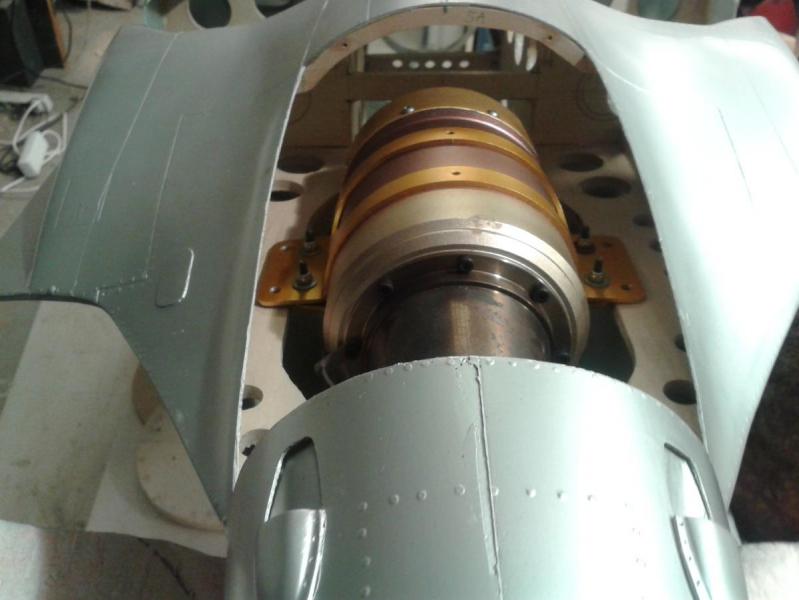

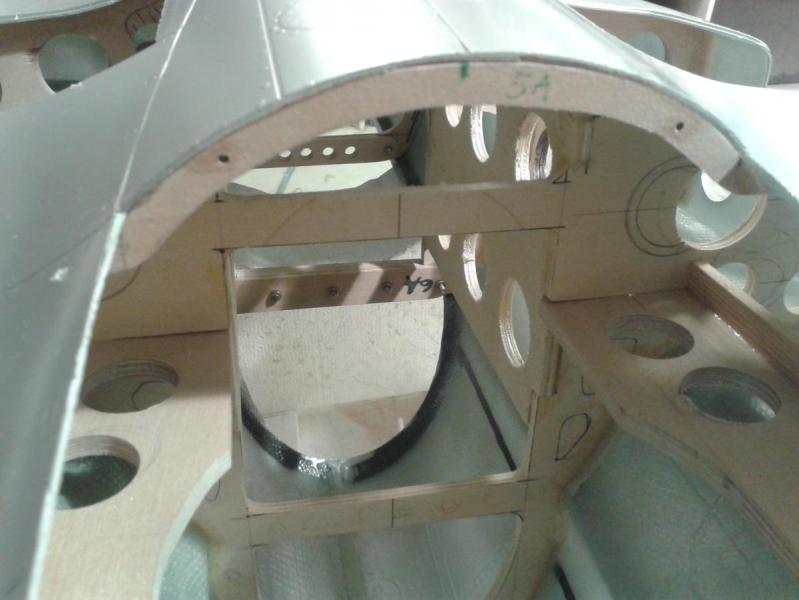

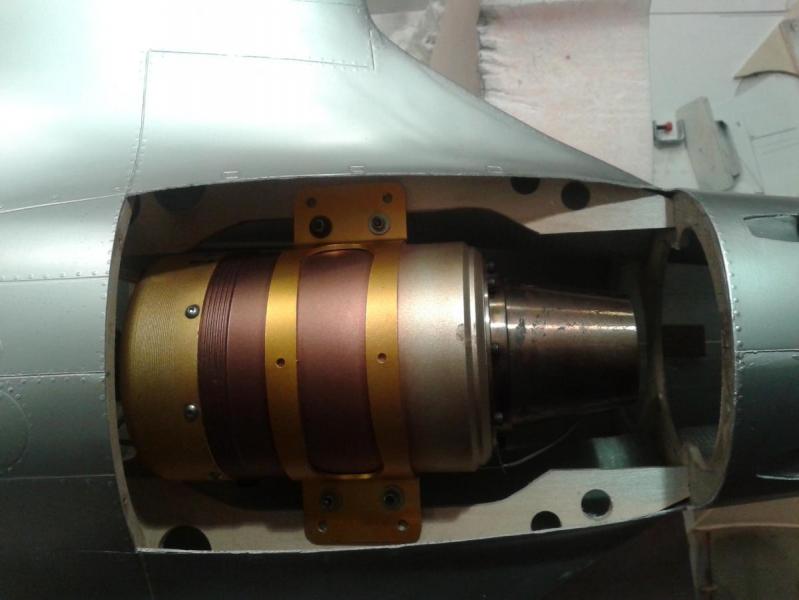

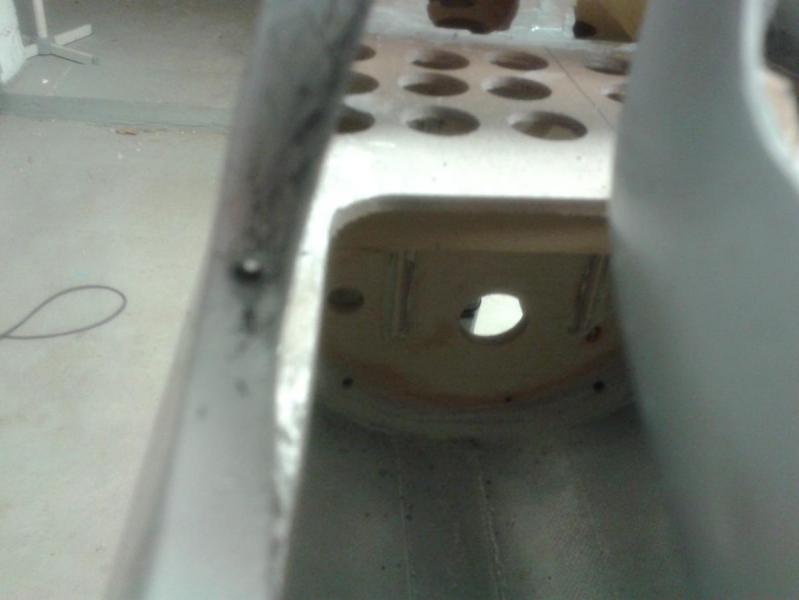

Przymiarka turbiny ...

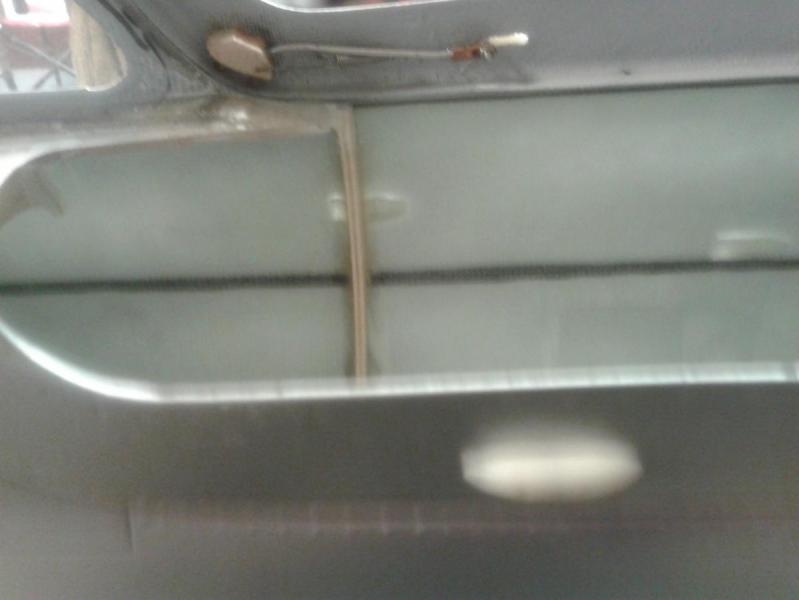

Wczoraj walczyłem  z ryglami kabiny .

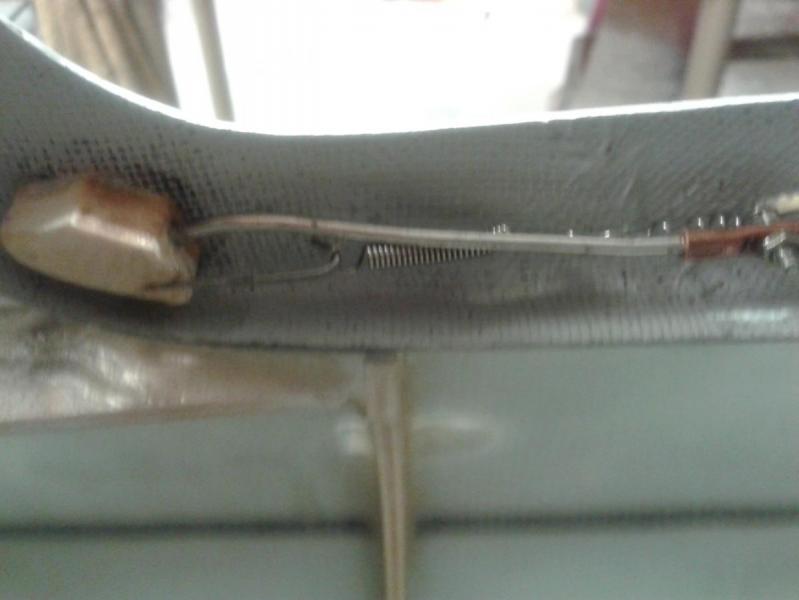

Ta mała klameczka z boku kabine  połączona jest z ryglem i działa jak należy .

[RobertK]

Lucjanie, chwyty powietrza  przydałoby się pociągnąć do samej turbiny (luki podwozia) jak z załamaniami ?

[piotr jet]

Lucjanie, chwyty powietrza  przydałoby się pociągnąć do samej turbiny (luki podwozia) jak z załamaniami ?

Witaj Robert

Mamy z Lucjanem w planach portki od wlotów do przedziału turbiny,luki podwozia będą zamknięte(zabudowane "coby nie chulał wiater").

A jakie załamania masz na myśli?

pozdrawiam Piotrek

[Lucjan]

Witam Kolegów !

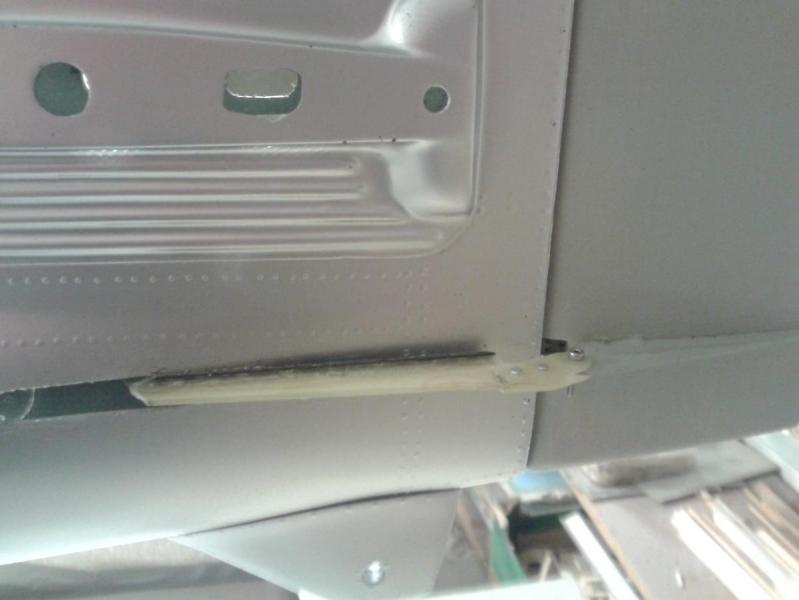

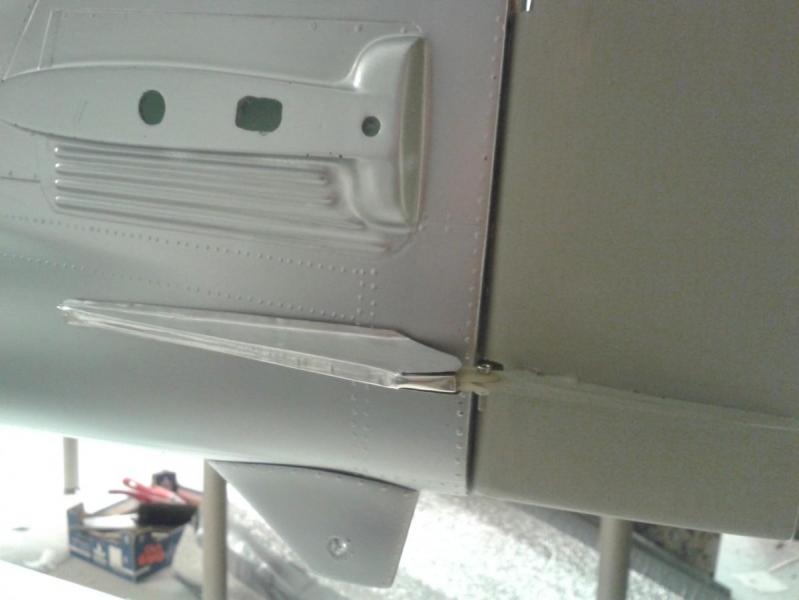

Dzisiaj  zrobiłem napęd steru kierunku :

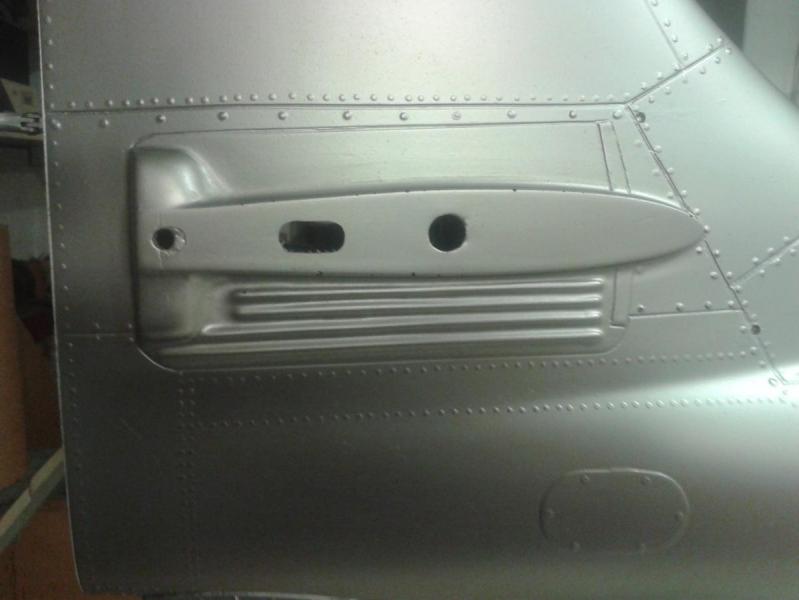

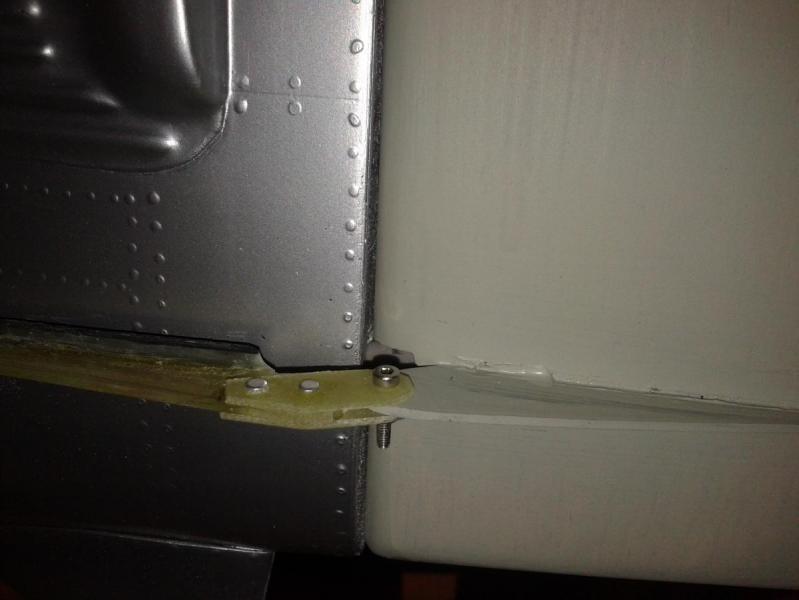

Dżwignia napędu steru kierunku

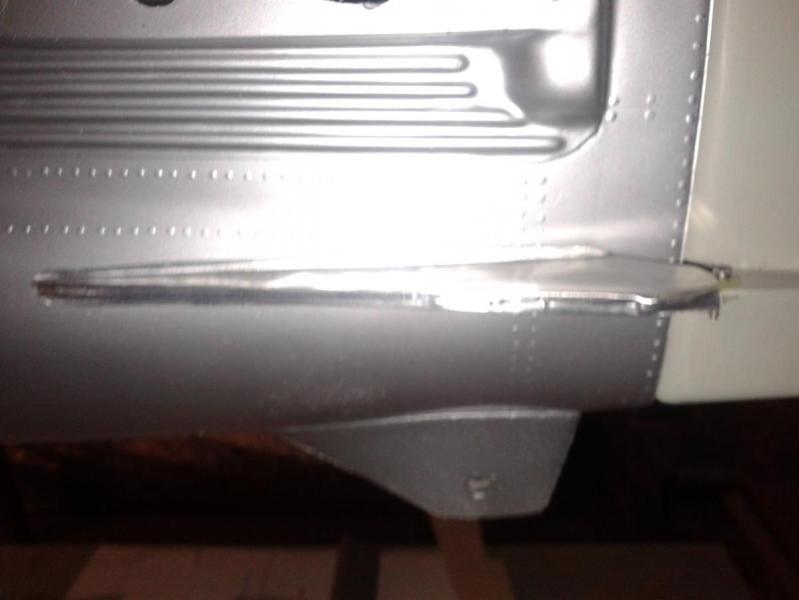

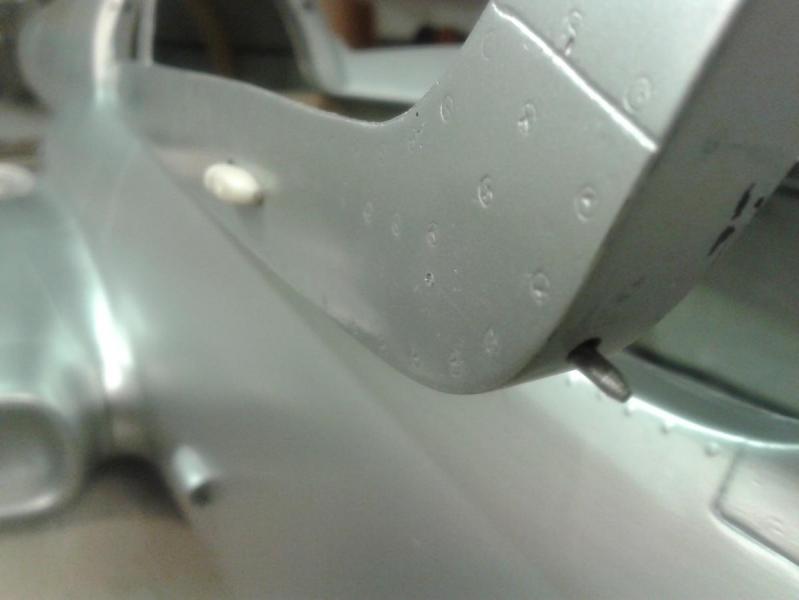

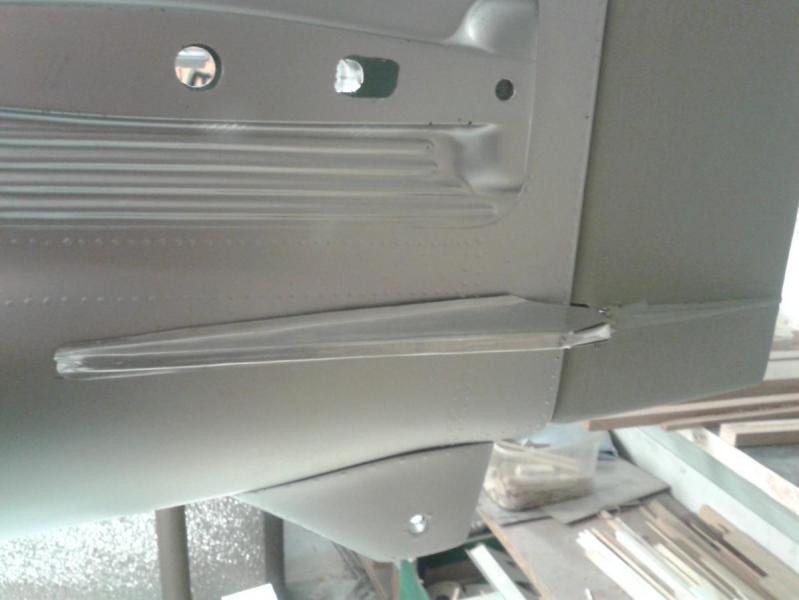

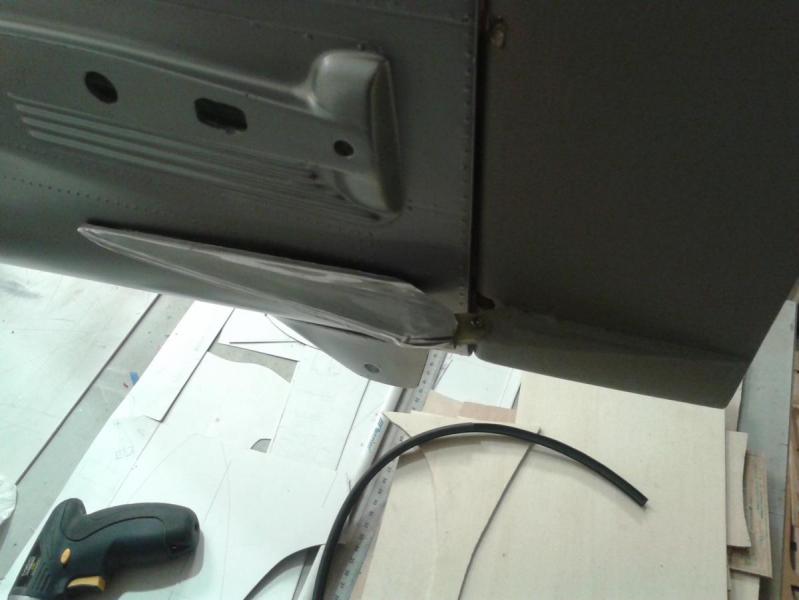

I przymiarka osłony.   C.D.N.

[piotr jet]

Witam Kolegów !



Dzisiaj  zrobiłem napęd steru kierunku :Zdjęcie0044.jpgZdjęcie0043.jpg

Dżwignia napędu steru kierunku Zdjęcie0040.jpgZdjęcie0047.jpgZdjęcie0041.jpgZdjęcie0049.jpg

I przymiarka osłony.   C.D.N.

Witaj Lucjanie

Drobna poprawka ster kierunku nie wychyli się w prawo nie ma miejsca na ruch dzwigni,jest miejsce tylko na ruch w lewo.

pozdrawiam Piotrek

[Lucjan]

Witaj Piotrku !



To jest optyczne złudzenie . Wychyla się w obie strony swobodnie  o  kąt  +/- 30 stopni.

[RobUK]

Piękny model ..... przypomniało mi się .... jako dzieciak uwielbiałem ówczesne polskie konstrukcje, Iskra, Bies .... a ten to poprostu cudo !!!

[Lucjan]

Dziękuję  za miłe słowa . Pozdrawiamy .

[Lucjan]

Witam !

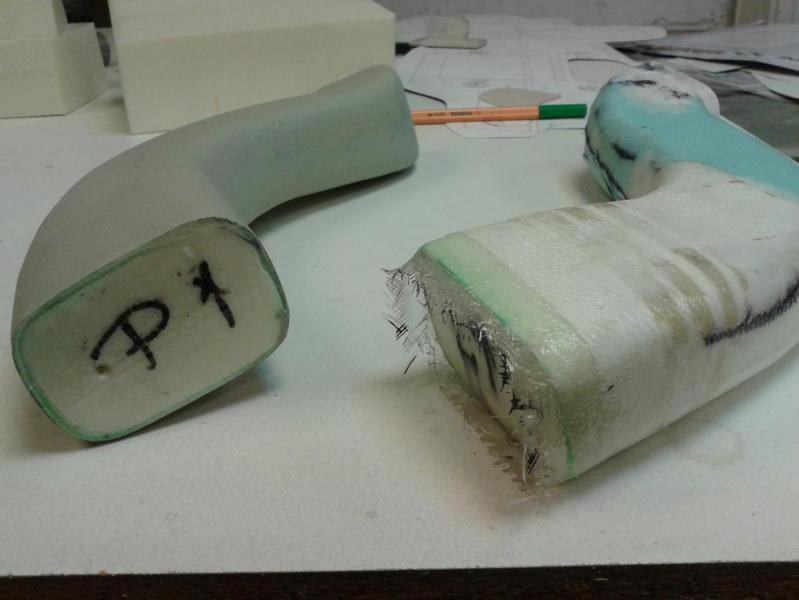

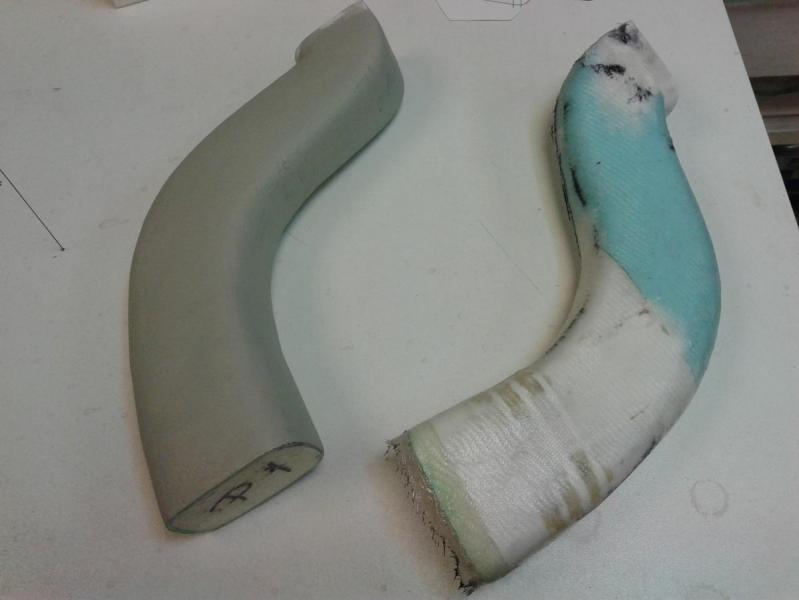

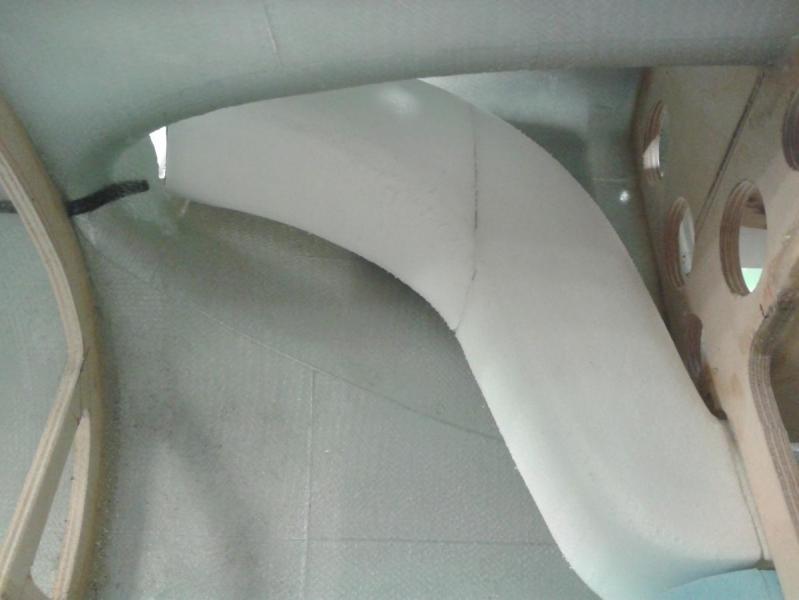

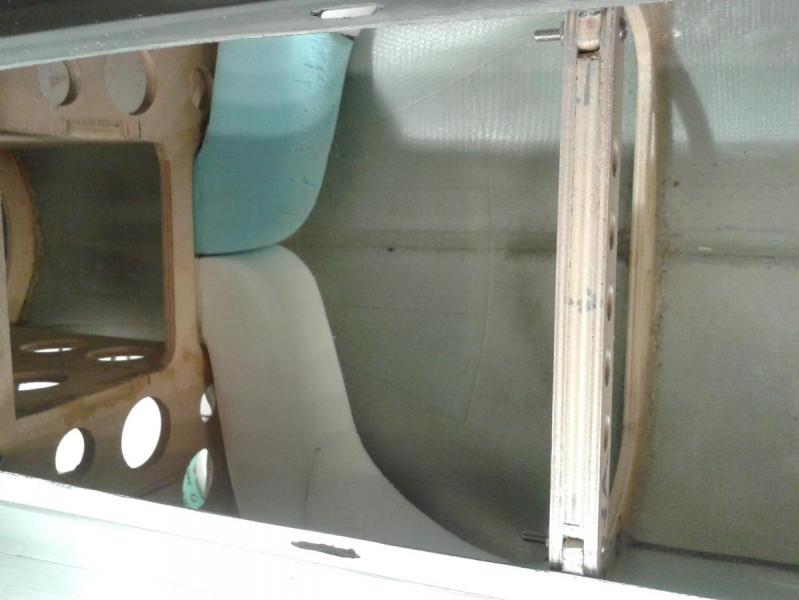

Teraz krótka  opowieść jak powstają kanały doprowadzające powietrze do turbiny :

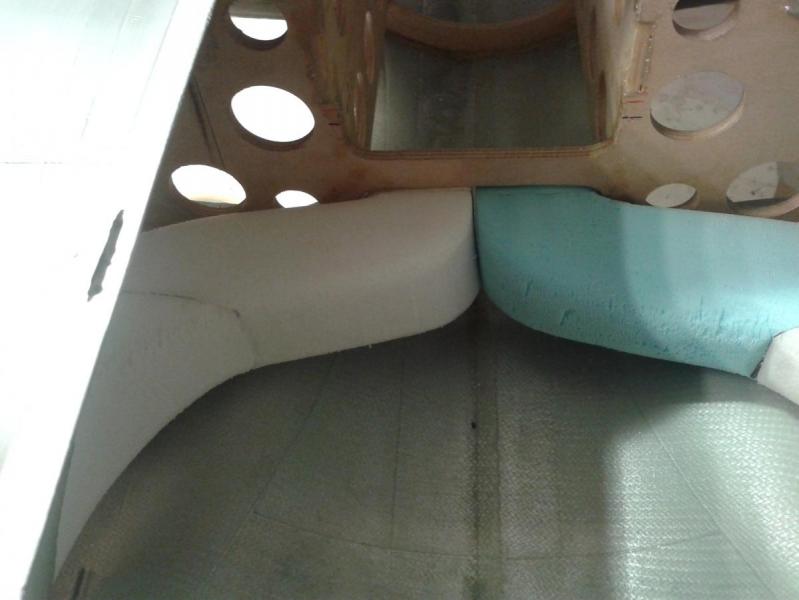

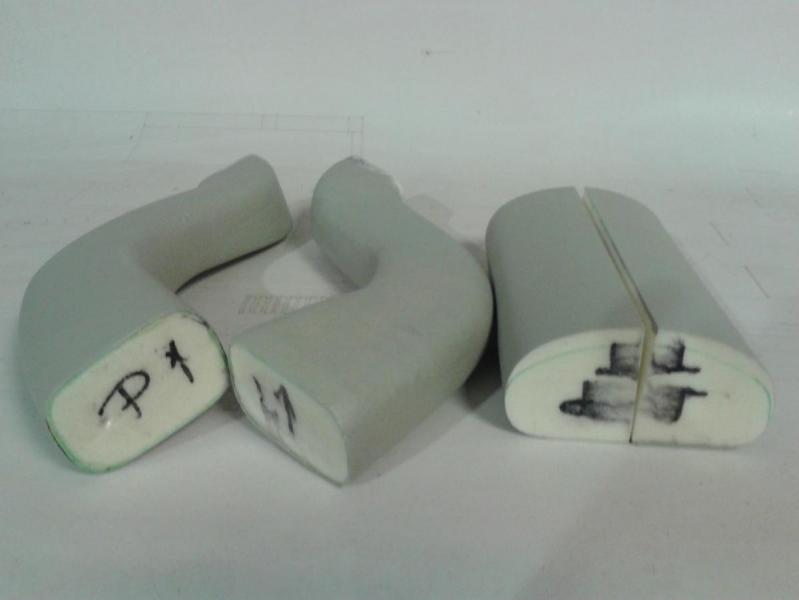

Ze styroduru wymodelowałem kanały i przypasowałem do kadłuba ,wyszło o.k.

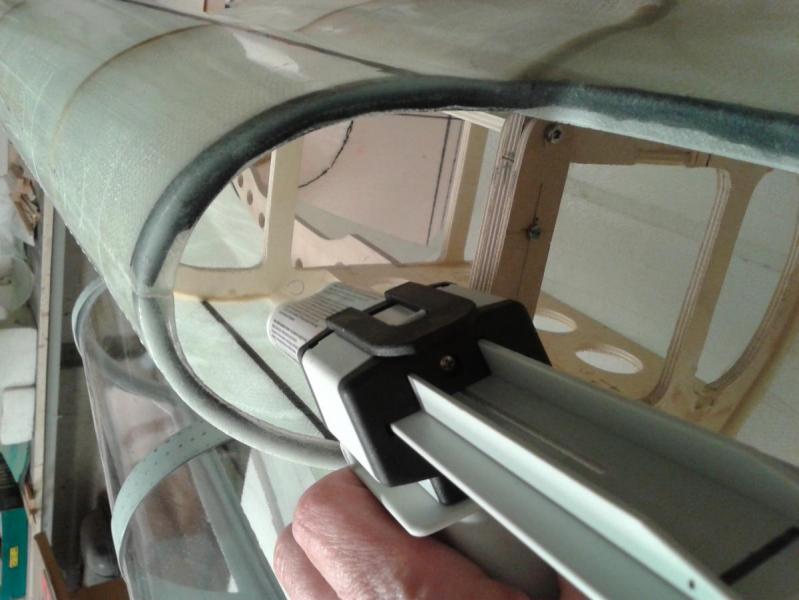

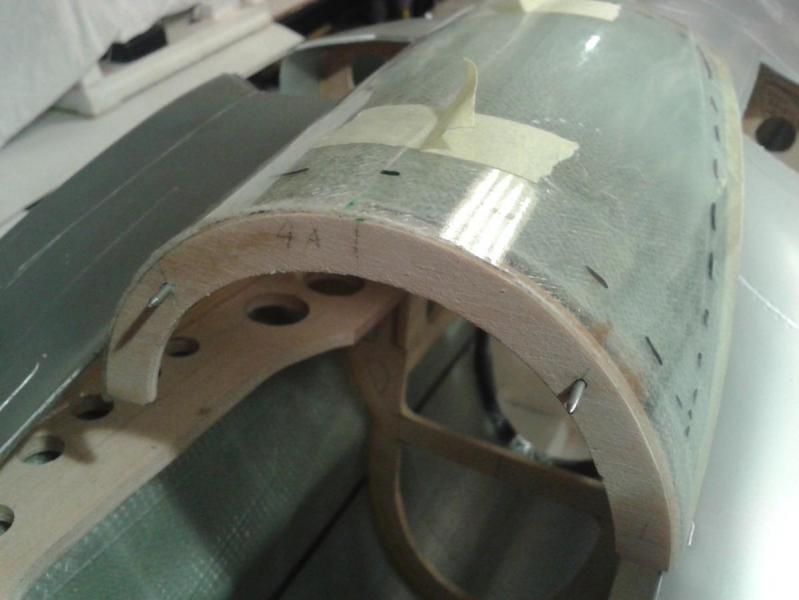

Do laminowania użyłem tkaniny szklanej 80 g./m2 plus żywica  epoxy , następnie podkład. Teraz czeka mnie szpachlowanie   emalia epoxy i polerowanie. C.D.N.

Pozdrawiam

[robertus]

Nie za ostry ten zakręt od strony turbiny?

[MZWBPiotr]

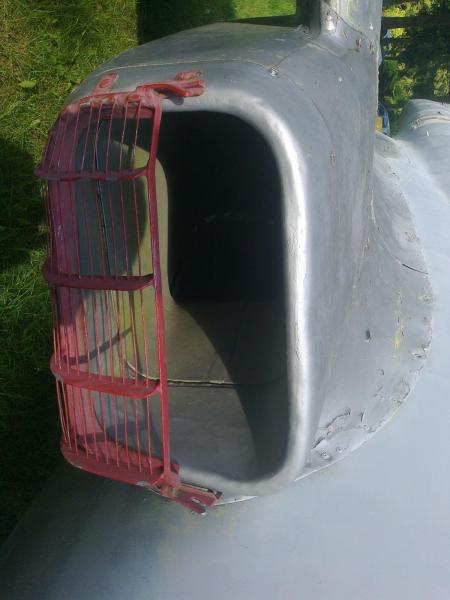

W Iskrach tak jest. Zdjecie nienajlepsze robione na szybko. Po przyjzeniu sie widac dalsza czesc wlotu

[Bartek Piękoś]

Czy można przełożyć kształt wlotów rzeczywistych na te w modelu pod względem prawidłowości w nich zachodzących - nie wiem,

mam za małą wiedzę. "Na czuja" powiedziałbym, że raczej nie.

Jednocześnie kształt tych wlotów (ostry zakręt) przeczy zalecanemu przez wszystkie mi znane źródła modelarskie.
