Aparatura jeti

[cZyNo]

SM ma wiele więcej modułów. GPS, rzeczywisty pomiar prędkości, telemetria z regulatorów, logery itp itd. Nie tylko dla Jeti ale również dla wielu systemów z telemetrią. Aczkolwiek używam gdy brakuje oryginalnych modułów do aparatury. XT60 - 140A - troche przesada SM ma inne lepsze moduły do tego

[mario70]

XT60 - 140A - troche przesada

To była oczywiście tylko ogólna informacja. Szczegółowe dane techniczne:



Strommessbereich: 140 A in beide Richtungen, also - 140 A bis + 140 A

Folgende Belastungsdauern sind zulässig:

- 100 A unbegrenzt

- 120 A für 1 Minute

- 140 A für 20 Sekunden

Je nach Stecksystem sind aber die Grenzen der Stecker deutlich niedriger!

Sinnvolle Werte sind hier:

- MPX grün (Doppelkontakt) und XT60 Dauer: 50 A / 20s: 70 A

- 4 mm Goldstecker Dauer: 80 A / 20s: 100 A

- 5,5 mm Goldstecker Dauer: 120 A / 20s: 140 A

- 6,0 mm LMT Goldstecker Dauer: 120 A / 20s: 140 A

Spannungsmessbereich: 0 bis 60 V

Höhenmessbereich: 0 bis 8000 m NN, beim Einschalten wird automatisch genullt

Empfängerspannungsmessung: 3,8 V bis 10 V

Datenrate: 10 Hz

Stromversorgung: aus Empfängerversorgung über den Telemetrieanschluss (ab 3,8 V bis

maximal 10 V)

Stromverbrauch: ca. 25 mA aus der Empfängerversorgung

externe Anschlüsse: 1 x Anschluss für Telemetrie und Stromversorgung („Link“)

1 x Phasenanschluss für die Brushless Drehzahlmessung

1 x Servoimpuls Eingang vom Empfänger

COM Anschluss für UniDisplay, GPS-Logger oder PC

Abmessungen: grüner MPX Stecker: 26 (38) x 29 x 9 mm

gelber XT60 Stecker: 26 (50) x 29 x 9 mm

4 mm Goldstecker: 26 (55) x 22 x 9 mm

5,5 mm Goldstecker: 26 (44) x 22 x 11 mm

6,0 mm LMT Goldstecker: 26 (42) x 22 x 11 mm

Masse: 10 g – 14 g ohne Kabel (je nach Stecksystem), Anschlusskabel 4 g

[cZyNo]

Ja wiem co mają bo używam SMy z doskoku. Kolega nagminnie

[cZyNo]

Nadajnik DS-16 będzie dostępny od lutego. Cena jest chwilowo wyższa niż pulpitu DC-16 i wynosi 1398EUR





Pozdrawiam

[piotralski]

Jeti wczoraj zapodało zajawkę najnowszego update'u softu...

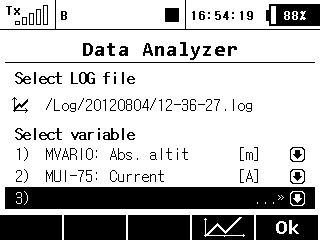

Nowości: Data Analyzer











XT60 - 140A - troche przesada

Jurku,

wytrzymują o wiele więcej. Chcesz wierz, albo nie ale dają rade nawet 180A (mierzone Eagle Tree)

[cZyNo]

Jednak wole grubsze goldy przy takich prądach

Fajny ten nowy bajer Jeti

[piotralski]

Czy ktoś z Kolegów (uzytkowników DC16) bawił sie juz fazami lotu (głównie chodzi o szybowce)?

[mario70]

Pojawiła się nowa wersja instrukcji więc pewnie za chwilę będzie nowy soft:

http://file.espritmodel.com/documents/pdf/jeti-dc-16.pdf

[piotralski]

Miała się również pojawić wersja PL i jakoś cisza...

[piotralski]

Jest już info na temat zmian w sofcie



http://file.espritmo...aseNotes_EN.pdf



Jutro nowy soft ma być dostępny

[mario70]

No i mamy wersję 2.01



http://www.jetimodel.cz/index.php?page=article&id=44

[RobertK]

Pragnę dodać kilka własnych spostrzeżeń na temat nadajnika JETI DC-16.

Obudowa jest wykonana naprawdę solidnie nie zawiera ona (oprócz osłony wyświetlacza ) żadnych części plastikowych.Gimbale pracują niesamowicie precyzyjnie doskonała jest progresja ,a regulacja napiecia drążków jest ogromna bez potrzeby wymiany sprężyn. Zwróciłem także uwagę, że większy rozstaw drążków to większy komfort sterowania (własne odczucie) Jeśli chodzi o cześć elektroniczną jestem na etapie poznawania jej, aczkolwiek oprogramowanie jest bardzo przyjazne dla użytkownika.Wspomnę jedynie o trymerach ,których układ były tematem dyskusji ,Koledzy nie musimy używać ich w locie wystarczy skorzystać z funkcji autotrim

p.s.piotralski dziękuję za cenne wskazówki

[piotralski]

Robert,

witam w klubie zadowolonych użytkowników

[piotralski]

Szło, szło i dojszło



DC/DS-16 Firmware Update Version 2.20





This update fixes known issues and comes up with new features:

• Improved possibilities for heli pilots: Swash Ring, enhanced gyro settings and heli model wizard

• Servo balancer for use with multi-servo wing surfaces

• A simple password protection against unwanted modifications

• The Device Explorer is able to generate on-demand commands to EX Bus compatible devices

• Internal service connector supports PPM output as well as PPM input

• Service messages, alarms and position of control inputs might be logged together with telemetry


This update also summarizes all previous updates which introduced features such as:

• Device Explorer using the very latest EX Bus protocol.

• Accelerometer settings and setup for DS-16.

• RC-Switch dedicated options available.

• Data Analyzer for offline viewing of telemetry log files.

• Advanced digital trim settings.

• Added the possibility to set 10ms frame rate.

• Dedicated Snap Roll options.

• Universal general purpose sequencer (not only to control undercarriage).

• Automatic conversion of distance and speed units.

• Proportional evaluation of logical switches.

• Screenshot capability.

• Voice telemetry

• Throttle limiter for helicopters

• Modified Butterfly menu

• Acoustic Vario tone signalisation

• Dynamic setting of sound volume

• Model Time

• Aileron differential fine tuning


[piotralski]

Jest nowa wersja softu...2.22



The menu item for gyro settings is also available to the airplane models. When setting-up the model it is possible to activate up to three independent functions for adjusting control gain of a stabilization system.



- Maximum available sound volume increased

- New supported receivers in Device Explorer: R5L EU, R3

- Fixed an issue of lost pre-flight switching settings of the proportional controls when setting a new model

- Fixed "Release Button" message during startup

- Automatic selection of servo side during process of servo calibration

- Improved function of Rx low voltage alarm/reset of the receiver

- Fixed Czech and French voice number announcements

- Added links to Servo Monitor to Ailevator menu, V-Tail, Delta wing

- Telemetry data analyzer can now handle more than 32 telemetry values from the log-file record

- Improved acoustic signalization of classic MVario (non-EX)

- Audio is paused whenever a new log is being created or a screenshot is being generated

- Ailevator mix is in new models is set by default to 100% for elevator and 0% for ailerons

- Several sensor variables are concentrated into a single line in the log file

- The clock panel is able to display receiver voltage, model time and antenna signal strength

- Fixed CRC of EX data stream from DC-16 inner connector, ex. for connecting the RCDroidBox



http://www.jetimodel...e-Version-2-22/



Update poszedł i radyjko wstało bez problemu, przypominając że sezon świąteczny już tuż tuż

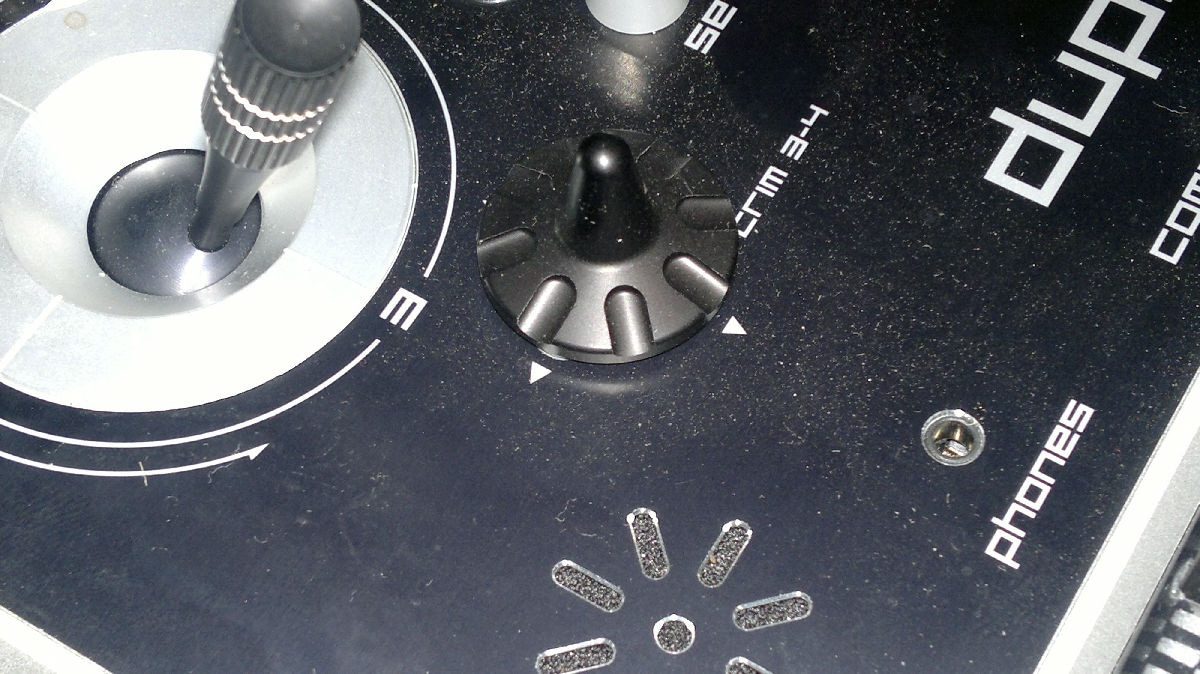

Kiedyś pisałem że ten wynalazek (Trim Sticks G-Trim) jest mi nie potrzebny.... Z wrodzonej przekory kupiłem i sprawdziłem





Niestety, albo stety, się przydaje... Teraz jest dużo łatwiej, oczywiście pomijam funkcję auto-trim.

Nie ma oczywiście dymu bez ognia i róży bez kolców...

Po zakupie, przyszedł czas montażu i tu pierwszy zonk... Wycięte (kółeczka) kawałki taśmy dwustronnej którymi należy przykleić toto do aparatury okazały się jakieś oporne. Z żadnego nie udało mi się zdjąć papieru zabezpieczającego klej

W efekcie tej porażki szybciutko nabyłem drogą kupna taśmę klejącą (dwustronną) 3M (chyba najdroższa jaka byłą na alledrogo) i za pomocą diwajsu kaletniczo/rymarskiego do wybijania dziurek w paskach sam sobie takie kółeczka zrobiłem

Trzyma pieruńsko, mur beton...

I teraz do sedna... Wynalazek świetnie namacać nie patrząc na aparaturę, ale... No właśnie jest jedno ale. Trzeba myśleć podczas korzystania i bardzo precyzyjnie poruszać tymi trymerami.

Czasem w pośpiechu zdarza się trymować od razu w dwóch kierunkach

Generalnie używam i polecam. Jednakże przestrzegam, trzeba to robić precyzyjnie....



PS

Przepraszam za kurz na radyjku, ale od dłuższego czasu pogoda nie sprzyja

Trzeba chyba zacząć sezon halowy

[mario70]

Wraz z nową wersją oprogramowania pojawił się zaktualizowany manual:



http://www.espritmodel.com/jeti-duplex-ds-16-carbon-2-4ghz-w-telemetry-transmitter-only-radio.aspx

[cZyNo]

A jeden Francuz sprawę trymerow rozwiązał poprzez nawiercenie dwóch i zamontowanie prętów ze śrubek m1 albo 1.5. I jest zadowolony

[piotralski]

Jeszcze dzisiaj polatam na starym oprogramowaniu

Mariusz, i jak dałeś radę z tym Camberem?

[WalBuc]

Witam!
Mam pytanie do użytkowników planuje zakup tej aparatury i natknąłem się w jednym filmiku o możliwości zmiany kontrolera ruchu i nie było pokazane, na co można zamienić czy na co się chce np. potencjometr na gaz czy tylko kilka sztywnych opcji.
Fotki z momentu omawiania ustawień o zmianie kontrolera ruch.





[piotralski]

"Mode" możesz mieć jakie chcesz, od 1 do 4, bo chyba tyle jest wersji. Zmiksować możesz wszystko ze wszystkim
